Produkttype	Dykpumpe
Mærke	Oase
Model	ProMax ClearDrain 7000
Mål (L x B x H)	193 x 179 x 352 mm
Vægt	4,7 kg
Strømforsyning	230 V AC, 50 Hz, 375 W
Beskyttelsesklasse	IPX8
Tilslutning trykside	G1 1/4"
Maksimal flow	7500 l/h
Maksimal løftehøjde	7 m
Maksimal nedsænkningsdybde	7 m
Strømkabellængde	10 m
Maksimal partikelstørrelse	5 mm
Restvandshøjde	6-8 mm (med ring) / 1 mm (sugeplade)
Hovedfunktioner	Pumpning af klart vand eller regnvand, dræning, vanding, tømning af tanke eller bassiner, vandindvinding fra brønd
Tændingsmetode	Flydekontakt (automatisk eller manuel)
Vedligeholdelse og rengøring	Rengør med rent vand og en blød børste mindst 2 gange om året. Brug PumpClean OASE rengøringsmiddel eller rengøringsmidler uden eddike eller klor.
Sikkerhedsanvisninger	Tag alle nedsænkede apparater ud af stikkontakten før du går i vandet. Brug en fejlstrømsafbryder på 30 mA. Installation af en kvalificeret elektriker til udendørs brug. Må ikke bruges, når personer er i vandet.
Sliddele	Turbine (udskiftning forbeholdt Oase service)
Generelle oplysninger	Ikke kompatibel med saltvand, drikkevand, kontinuerlig brug, kommerciel eller industriel anvendelse, kemikalier.

Ofte stillede spørgsmål - ProMax ClearDrain 7000 OASE

Hvordan tilslutter jeg trykslængen?

Tilpas den trinvise studs til slangediameteren, forbind slangen og fastgør den med en slangeklemme. Skru studsen på pumpens udløb.

Hvordan fungerer flydekontakten på ProMax ClearDrain 7000?

Flydekontakten stiger med vandet, indtil den starter pumpen, og falder derefter for at stoppe den. Jo kortere kablet mellem flottøren og holderen er, jo lavere er startpunktet. I manuel tilstand holdes flottøren lodret for kontinuerlig drift.

Hvad er den mindste restvandshøjde?

Med afstandsringen er højden 6-8 mm. Uden ring (sugeplade) kan den gå ned til 1 mm, men kun i manuel tilstand.

Kan jeg bruge pumpen i saltvand?

Nej, pumpen er ikke kompatibel med saltvand. Brug den kun til klart vand eller regnvand.

Hvad gør jeg, hvis pumpen ikke starter?

Kontroller strømforsyningen (sikring, stikkontakt). Hvis pumpen stopper efter kort tid, rengør sugeåbningen og trykslængen, og lad den køle af.

Hvordan vedligeholder jeg pumpen?

Rengør den med rent vand og en blød børste mindst to gange om året. Til genstridige aflejringer skal du bruge PumpClean OASE rengøringsmiddel eller et rengøringsmiddel uden eddike eller klor. Skyl derefter grundigt.

Kan pumpen køre kontinuerligt?

Nej, den er ikke designet til langvarig brug (f.eks. permanent cirkulation i et bassin). Kontinuerlig brug kan forkorte dens levetid.

Hvad er de elektriske sikkerhedsforanstaltninger?

Udendørs installation skal udføres af en kvalificeret elektriker. Brug en fejlstrømsafbryder på maks. 30 mA. Tilslut kun pumpen, hvis de elektriske specifikationer stemmer overens. Beskyt stikkene mod fugt.

Kan jeg selv udskifte turbinen?

Nej, udskiftning af turbinen er forbeholdt Oase service. Kontakt serviceafdelingen ved problemer.

Hvordan opbevares pumpen om vinteren?

Pumpen er ikke frostsikker. Rengør den grundigt, kontroller for skader, opbevar den tørt og frostfrit. Tøm slanger og tilslutninger.

BRUGSANVISNING ProMax ClearDrain 7000 OASE

Afbryd forbindelsen mellem alle elektriske apparater i vandet og el-nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

DA

Sikkerhedsanvisninger

El-tilslutning

- Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.

- Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.

— Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

- Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.

- Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel feilstrøm på maksimalt 30 mA.

- Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

- Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

- Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.

- Bær eller træk ikke apparatet i den elektriske ledning.

- Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.

- Foretag aldrig tekniske ændringer på apparatet.

- Der må kun udføres arbeide på enheden, som er beskrevet i denne vejledning.

- Brug kun originale reservedele og originalt tilbehør.

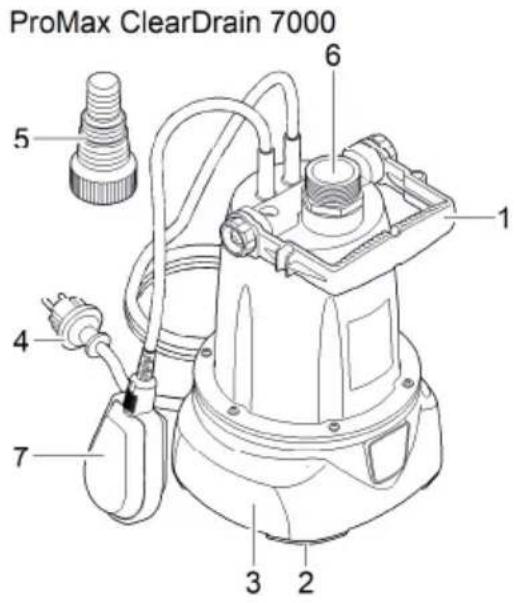

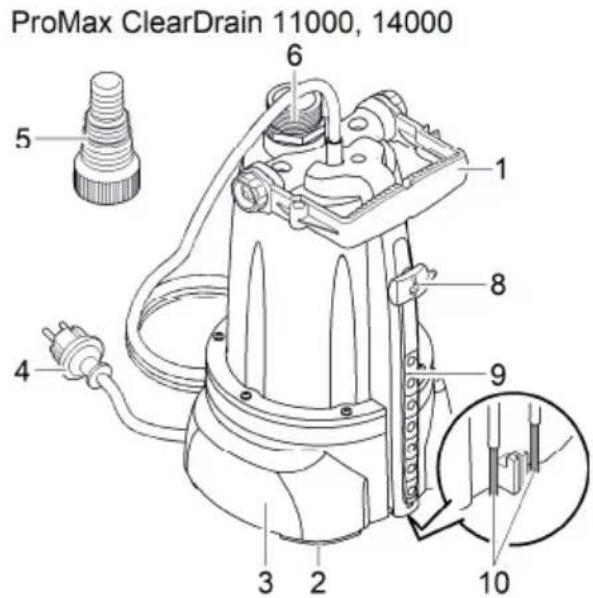

Produktbeskrivelse Oversigt

POX0001

ProMax ClearDrain 7000 11000, 14000

1 Håndtag, indstilleligt	●	●
2 Afstandsring til indstilling af restvandhøjde	●	●
3 Pumpefod
4 Nettilslutningsledning	●	●
5 Slangetylle	●	●
6 Tilslutning, trykside G 114	●	●
7 Flydeafbryder	●	-
8 Sensoren, registrerer vandstanden og kobler pumpen til -		●
9 Stikpladser sensor, indstilling af tilkoblingshøjde -		●
10 Metalkontakter registrerer den minimale vandstand -		●

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Transport af rent vand eller regnvand.
- Transport af spildevand med partikler på maks. 5 mm.
• Vanding og gødning.
- Recirkulationspumpning og tømning af beholdere eller bassiner.
• Vandoptagelse fra brønde.
- Kun til vanding og gødning!
• Vandhentning fra regntønder eller cisterner.
- Under overholdelse af de tekniske specifikationer. (→Tekniske data)

Der gælder følgende restriktioner for apparatet:

• Ikke egnet til saltvand.
• Må ikke anvendes til transport af spildevand.
• Ikke egnet til drikkevand.
• Må ikke sluttes til drikkevandsforsyningen.
• Må ikke anvendes til kontinuerlig drift (f.eks. kontinuerlig cirkulation i bassinet).
• Må ikke anvendes til erhvervs- eller industrimæssige formål.
• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

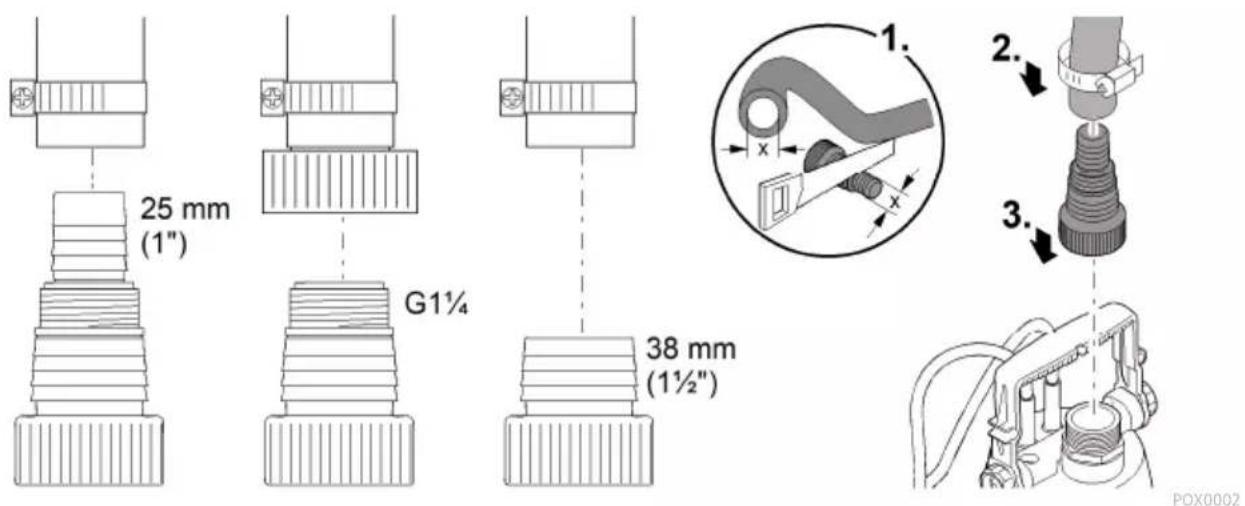

Tilslutning af trykslange

Kapaciteten er optimal ved en størst mulig indvendig slangediameter.

Sådan gør du:

1. Tilpas trinslangestudsen til slangens diameter.
2. Forbind slangen med trinslangestudsen.

— Fastgør slangen med et slangespændebånd.

1. Skru trinslangestudsen på pumpeudgangen.

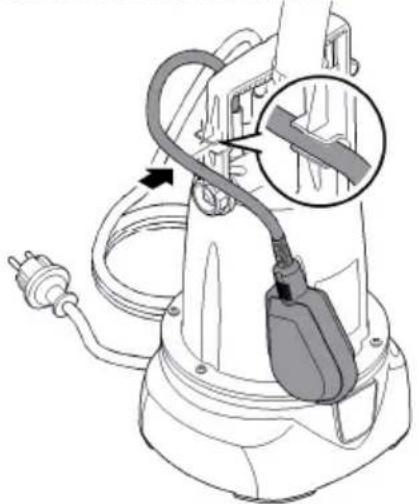

Automatisk drift ProMax ClearDrain 7000

Stigende vand løfter flydeafbryderen, indtil den når tilkoblingspunktet, og pumpen tilkobles. Når vandet falder, sænkes flydeafbryderen, indtil den når frakoblingspunktet, og pumpen frakobles.

- Tryk flydeafbryderens kabel ind i kabelholderen.

- Jo kortere kablet mellem flydeafbryderen og kabelholderen er, des lavere liger tilkoblingspunktet, og des højere ligger frakoblingspunktet.

For at kunne fungere fejlfrit skal der være mindst 100 mm kabellængde mellem flydeafbryder og kabelholder.
Den minimale restvandshøjde nås kun nået i manuel drift.

ProMax ClearDrain 7000

Pumpen er permanent tilkoblet, når flydeafbryderen står lodret og kablet hænger nedad.

BEMÆRK

I manuel drift kan pumpen løbe tør. Hvis pumpen løber tør, udsættes den for kraftig slitage.

▶ Sluk for pumpen, när den minimale vandstand er nået.

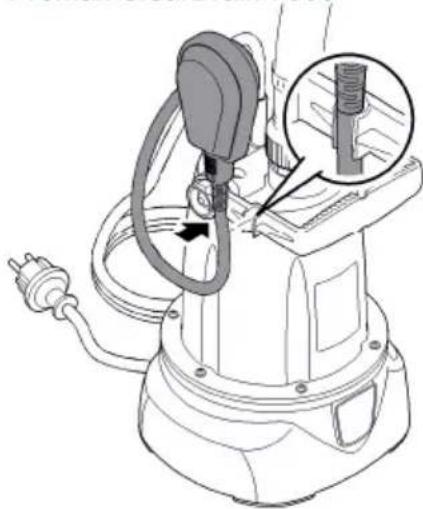

- Stil håndtaget vandret og tryk kablet direkte på overgangen til flydeafbryderen således ind i kabelholderen, at flydeafbryderen står lodret.

ProMax ClearDrain 7000

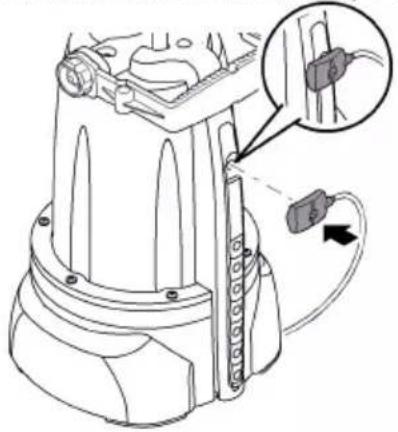

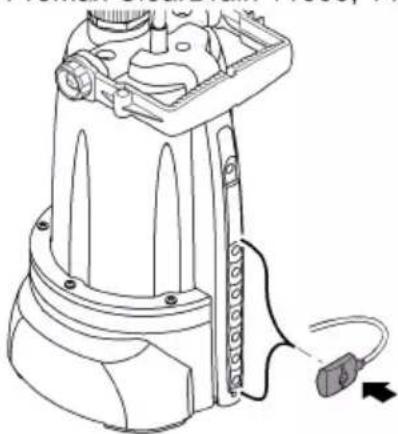

- Sæt sensoren på den ønskede indkoblingsposition på sensorskinnen.

ProMax ClearDrain 11000, 14000

Pumpen starter, när sensoren sættes på den øverste position på sensorskinnen.

Metalkontakterne i den nederste sensorskinne registrerer den minimale vandstand (frakoblingspunkt). Når den minimale vandstand er nået, kobler pumpen fra med en kort forsinkelse.

- Gentag processen: Sæt sensoren på den øverste position på sensorskinnen igen.

ProMax ClearDrain 11000, 14000

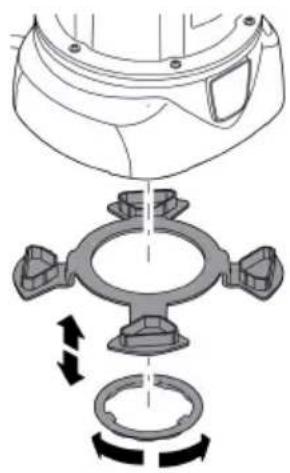

Indstilling af restvandshøjde

Pumpen kan pumpe ned til en vandhøjde på 6 til 8 mm eller til 1 mm.

• Restvandshøjde 6 ... 8 mm: Sæt afstandsringen på og sikre med holderingen (bajonetlås).
• Restvandshøjde til 1 mm (plan opsugning): Løsn holderingen (bajonetlås) og fjern afstandsringen.
  En plan opsugning er kun mulig i manuel drift.

• Opstil pumpen vandret og stabilt i vandet.
• Til nedsækning i en brønd eller skakt skal der fastgøres et reb i håndtaget. Må ikke bæres i nettilslutningskablet.
• Stil pumpen, så smudspartikler med et størrelse >5 mm ikke suges ind og blokerer indssugningsåbningen. Opstil om nødvendigt pumpen højt.
  • ProMax ClearDrain 7000: Flydeafbryderen skal altid kunne bevæge sig frit.

Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød.

Brug kun pumpen, när der ikke er personer i bassinet.
- Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hånden ned i vandet.

BEMÆRK

Pumpen er ikke egnet til langtidsdrift. Langtidsdrift kan forkorte pumpens levetid.

Tilkobling af apparatet

• Anbring netstikket i stikdåsen.
— Pumpen er klar til brug.
— Pumpen starter, så snart vandstanden har nået tilkoblingshøjden.

Slukning af apparatet

• Træk netstikket ud.
• Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåbning.

i Skyl pumpen med rent vand efter brug.

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan beskadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri-dig snavs brug også et anbefalet rengøringsmiddel.

Rengør apparatet efter behov, dog mindst 2 gange om året.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
  — Pumperens PumpClean fra OASE.
  — Eddike- og klorfrit husholdningsrengøringsmiddel.
  • Skyl alle dele med rent vand efter rengøring.

ProMax ClearDrain 11000, 14000

DA

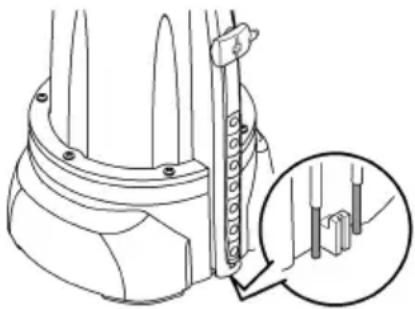

Metalkontakter registrerer den minimale og maksimale vandstand. Nås den den minimale vandstand i automatisk drift, kobler pumpen fra.

- Rengør metalkontakterne regelmæssigt, så pumpen kobler sikkert til- og fra.

Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr.

Sådan opbevares apparatet korrekt:

• Rengør enheden grundigt.
- Kontrollér apparatet for skader, og udskift evt. beskadigede dele.
- Opbevar apparatet tørt og frostfrit.
- Beskyt åbne stikforbindelser mod fugt og snavs.
- Tøm slangerne og forbindelserne så vidt det er muligt.

Fejlafhjælpning
Fejl Årsag Udbedring

Pumpen går ikke i gang Strømforsyning er afbrudt Kontroller sikring og elektriske stikforbindelser
Pumpen slår fra efter kort tids drift	Overbelastningssikringen har fra-koblet pumpen på grund af overop-hedning	Rengør indsugningsåbning og trykslangeLad pumpen køle af
Pumpen kører, men transporterer ikke eller ikke tilstrækkeligt	Trykslangen er lukket	Læg trykslangen uden knækKontroller udløbet, og rengør det om nødvendigt
	Indsugningsåbningen er tilstoppet	Rengør indsugningsåbningen
	Luft i trykslangen	Udluft trykslangen
	Hvis den forefindes:Kontraventilen i trykslangen for-kert monteret eller tilstoppet	Monter kontraventilen rigtigtRengør kontraventilen
	Løbehul defekt eller slidt Kontakt OASE.	Løbehjulet må kun udskiftes af Oase-service.

Tekniske data
ProMax Pressure 7000 11000 14000

Nominel spænding V AC 230 230 230
Nominel frekvens Hz 50 50 50
Nominel effekt		W	375	650	950
Beskyttelsesgrad			IPX8	IPX8	IPX8
Tilslutning, trykside		-	G1 14	G1 14	G1 14
Minimal tilkoblingshøjde/maksimal frakoblingshøjde		mm	470/180	25/3	25/3
Maksimal tilkoblingshøjde/minimal frakoblingshøjde		mm	640/70	150/3	150/3
Minimal vandstand ved ibrugtagning		mm	2	2	2
Pumpemængde	maksimum	l/t	7500	11500	14500
Pumpehøjde	maksimum	m	7	8	12,5
Neddykningsdybde	maksimum	m	7	7	7
Tænd/Sluk	Flydeafbryder		●	-	-
	Sensor		-	●	●
Kornstørrelse	maksimum	mm	5	5	5
Nettilslutningsledning	Længde	m	10	10	10
Dimensioner	Længde	mm	193	193	193
	Bredde	mm	179	179	179
	Højde	mm	352	393	393
Vægt		kg 4,7	6,4	7,7

Lukkedele

Følgende komponenter er sliddele og må kun udskiftes af OASE-service:

• Løbehjul

Bortskaffelse

BEMÆRK

Dette apparat må ikke bortskaffes som husholdningsaffald.

Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.
▶ Gør apparatet ubrugeligt ved at skære kablet af.
