ProMax ClearDrain 7000 - Wasserpumpe OASE - Kostenlose Bedienungsanleitung

Produkttyp	Tauchpumpe
Marke	Oase
Modell	ProMax ClearDrain 7000
Abmessungen (L x B x H)	193 x 179 x 352 mm
Gewicht	4,7 kg
Stromversorgung	230 V AC, 50 Hz, 375 W
Schutzart	IPX8
Druckanschluss	G1 1/4"
Max. Förderleistung	7500 l/h
Max. Förderhöhe	7 m
Max. Eintauchtiefe	7 m
Anschlusskabellänge	10 m
Max. Partikelgröße	5 mm
Restwasserhöhe	6-8 mm (mit Ring) / 1 mm (Flachabsaugung)
Hauptfunktionen	Fördern von Klar- oder Regenwasser, Entwässerung, Bewässerung, Entleeren von Behältern oder Becken, Wasserentnahme aus einem Brunnen
Einschaltmodus	Schwimmerschalter (automatisch oder manuell)
Wartung und Reinigung	Mindestens 2x jährlich mit klarem Wasser und weicher Bürste reinigen. Verwenden Sie den OASE PumpClean Reiniger oder Reinigungsmittel ohne Essig und Chlor.
Sicherheitshinweise	Vor Betreten des Wassers alle eingetauchten Geräte vom Stromnetz trennen. Verwenden Sie einen Fehlerstromschutzschalter 30 mA. Installation durch einen qualifizierten Elektriker für den Außenbereich. Bei Personen im Wasser nicht verwenden.
Verschleißteile	Laufrad (Austausch nur durch Oase Kundendienst)
Allgemeine Informationen	Nicht geeignet für Salzwasser, Trinkwasser, Dauerbetrieb, gewerbliche oder industrielle Nutzung, chemische Substanzen.

Häufig gestellte Fragen - ProMax ClearDrain 7000 OASE

Wie schließe ich den Druckanschluss an?

Passen Sie den Stufenadapter an den Durchmesser des Schlauches an, verbinden Sie den Schlauch und sichern Sie ihn mit einer Schlauchschelle. Schrauben Sie den Adapter auf den Pumpenausgang.

Wie funktioniert der Schwimmerschalter am ProMax ClearDrain 7000?

Der Schwimmerschalter steigt mit dem Wasser an, bis er die Pumpe einschaltet, und sinkt dann, um sie auszuschalten. Je kürzer das Kabel zwischen Schwimmer und Halterung ist, desto tiefer liegt der Einschaltpunkt. Im manuellen Modus halten Sie den Schwimmer senkrecht für Dauerbetrieb.

Was ist die minimale Restwasserhöhe?

Mit dem Distanzring beträgt die Höhe 6-8 mm. Ohne Ring (Flachabsaugung) kann sie bis auf 1 mm sinken, jedoch nur im manuellen Modus.

Kann ich die Pumpe in Salzwasser verwenden?

Nein, die Pumpe ist nicht für Salzwasser geeignet. Verwenden Sie sie nur für klares Wasser oder Regenwasser.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Stromversorgung (Sicherung, Steckdose). Wenn die Pumpe nach kurzer Zeit stoppt, reinigen Sie den Ansaugbereich und den Druckanschluss, und lassen Sie sie abkühlen.

Wie warte ich die Pumpe?

Reinigen Sie sie mindestens zweimal jährlich mit klarem Wasser und einer weichen Bürste. Bei hartnäckigen Ablagerungen verwenden Sie den OASE PumpClean Reiniger oder einen Reiniger ohne Essig und Chlor. Anschließend gründlich ausspülen.

Kann die Pumpe im Dauerbetrieb laufen?

Nein, sie ist nicht für den Langzeitbetrieb ausgelegt (z.B. permanente Zirkulation in einem Teich). Dauerbetrieb kann die Lebensdauer verkürzen.

Welche elektrischen Sicherheitsvorkehrungen sind zu beachten?

Die Installation im Freien muss von einem qualifizierten Elektriker durchgeführt werden. Verwenden Sie einen Fehlerstromschutzschalter von maximal 30 mA. Schließen Sie die Pumpe nur an, wenn die elektrischen Daten übereinstimmen. Schützen Sie die Stecker vor Feuchtigkeit.

Kann ich das Laufrad selbst austauschen?

Nein, der Austausch des Laufrads ist dem Oase Kundendienst vorbehalten. Wenden Sie sich bei Problemen an den Kundendienst.

Wie lagere ich die Pumpe im Winter?

Die Pumpe ist nicht frostsicher. Reinigen Sie sie gründlich, überprüfen Sie sie auf Schäden und lagern Sie sie trocken und frostfrei. Entleeren Sie Schläuche und Anschlüsse.

BEDIENUNGSANLEITUNG ProMax ClearDrain 7000 OASE

DE Gebrauchsanleitung

Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sicherheitshinweise

DE

Elektrischer Anschluss

- Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstallation darf nur von einer Elektrofachkraft ausgeführt werden.

— Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen.

— Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

- Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.

- Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

- Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

- Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.

- Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.

- Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.

- Nehmen Sie niemals technische Änderungen am Gerät vor.

- Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.

- Verwenden Sie nur Original-Ersatzteile und -Zubehör.

Produktbeschreibung

Übersicht

ProMax ClearDrain 7000

1 Griff, verstellbar	●	●
2 Abstandsring zur Einstellung der Restwasserhöhe	●	●
3 Pumpenfuß
4 Netzanschlussleitung	●	●
5 Stufenschlauchtülle	●	●
6 Anschluss Druckseite G 114	●	●
7 Schwimmerschalter	●	-
8 Sensor, erfasst den Wasserstand und schaltet die Pumpe ein	-	●
9 Steckplätze Sensor, Einstellung der Einschalthöhe -		●
10 Metallkontakte, erfassen den minimalen Wasserstand -		●

Bestimmungsgemäße Verwendung

DE

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• Fördern von klarem Wasser oder Regenwasser.
• Fördern von Schmutzwasser und Partikeln mit max. 5 mm Korngröße.
  • Bewässern und Gießen.
• Um- und Auspumpen von Behältern oder Becken.
  • Wasserentnahme aus Brunnen.
  — Nur zum Bewässern und Gießen!
  • Wasserentnahme aus Regentonnen oder Zisternen.
• Unter Einhaltung der technischen Daten. (→Technische Daten)

Für das Gerät gelten folgende Einschränkungen:

• Nicht geeignet für Salzwasser.
• Niemals Schmutzwasser fördern.
• Nicht geeignet für Trinkwasser.
- Nicht an die Trinkwasserversorgung anschließen.
- Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb im Teich) verwenden.
- Nicht für gewerbliche oder industrielle Zwecke verwenden.

- Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.

Aufstellen und Anschließen

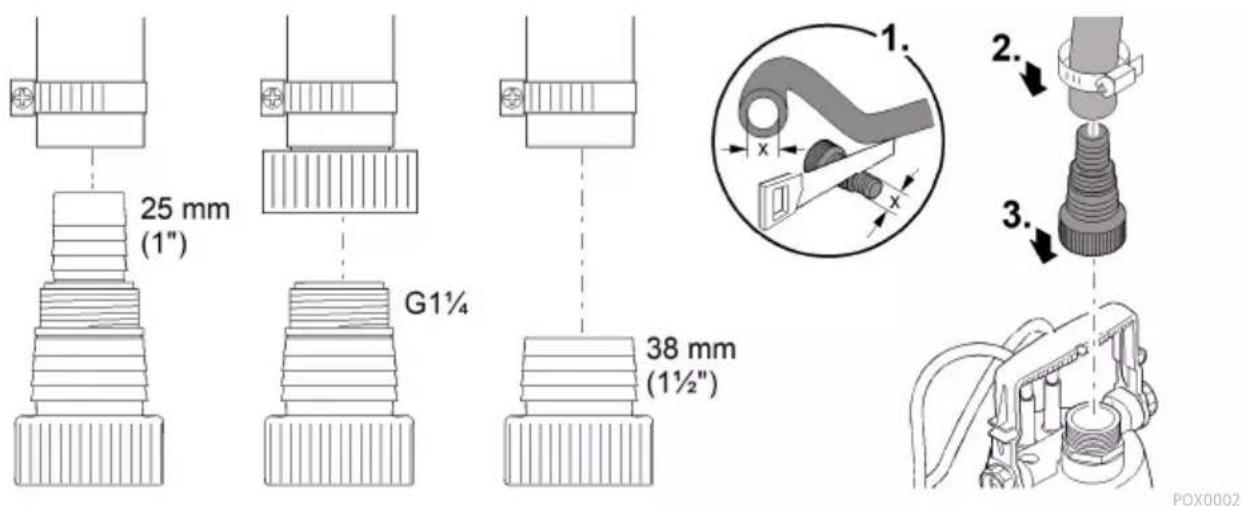

Druckschlauch anschließen

Die Förderleistung ist optimal bei größtmöglichem Schlauchinnendurchmesser.

So gehen Sie vor:

1. Stufenschlauchtülle an den Schlauchdurchmesser anpassen.
2. Stufenschlauchtülle auf den Anschluss der Druckseite schrauben.
3. Druckschlauch mit der Stufenschlauchtülle verbinden.
   — Den Druckschlauch mit einer Schlauchschelle sichern.

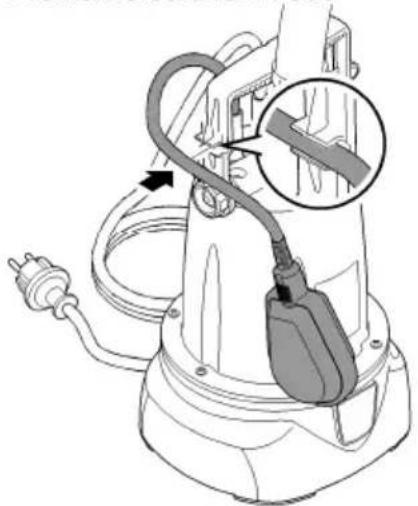

Automatischer Betrieb ProMax ClearDrain 7000

Steigendes Wasser hebt den Schwimmerschalter bis der Einschaltpunkt erreicht ist und die Pumpe einschaltet.

Bei fallendem Wasserstand senkt sich der Schwimmerschalter bis der Ausschaltpunkt erreicht ist und die Pumpe ausschaltet.

- Kabel des Schwimmerschalters in die Kabelhalterung drücken.

– Je kürzer das Kabel zwischen Schwimmerschalter und Kabelhalterung ist, desto niedriger liegt der Einschaltpunkt und desto höher liegt der Ausschaltpunkt.

Für die fehlerfreie Funktion mindestens 100 mm Kabellänge zwischen Schwimmerschalten und Kabelhalterung einhalten.
i Die minimale Restwasserhöhe wird nur im manuellen Betrieb erreicht.

ProMax ClearDrain 7000

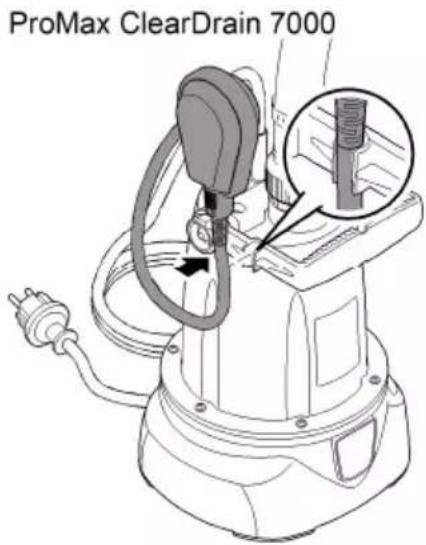

Manueller Betrieb ProMax ClearDrain 7000

Die Pumpe ist ständig eingeschaltet, wenn der Schwimmerschalter in vertikaler Position steht und das Kabel nach unten zeigt.

HINWEIS

Im manuellen Betrieb kann die Pumpe trocken laufen. Im Trockenlauf unterliegt die Pumpe einem erhöhten Verschleiß.

▶ Schalten Sie die Pumpe aus, wenn der minimale Wasserstand erreicht ist.
- Griff in die waagerechte Position stellen und das Kabel direkt am Übergang zum Schwimmerschalter so in die Kabelhalterung drücken, dass der Schwimmerschalter senkrecht steht.

POX0005

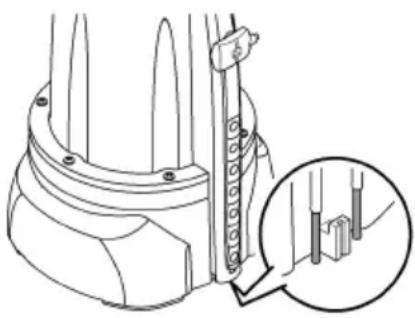

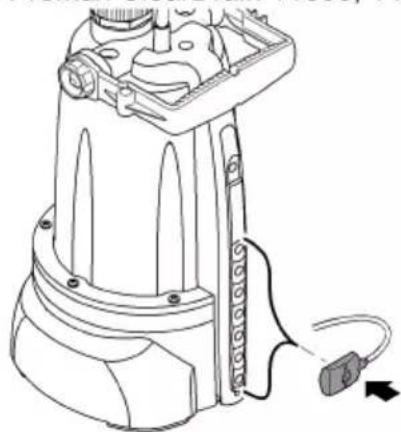

Automatischer Betrieb ProMax ClearDrain 11000, 14000

Die Pumpe schaltet ein, wenn das steigende Wasser den Sensor erreicht.

Metallkontakte in der Sensorleiste unten erfassen den minimalen Wasserstand (Ausschaltpunkt). Wenn der minimale Wasserstand erreicht ist, schaltet die Pumpe aus.

- Sensor in die gewünschte Einschaltposition auf der Sensorleiste stecken.

ProMax ClearDrain 11000, 14000

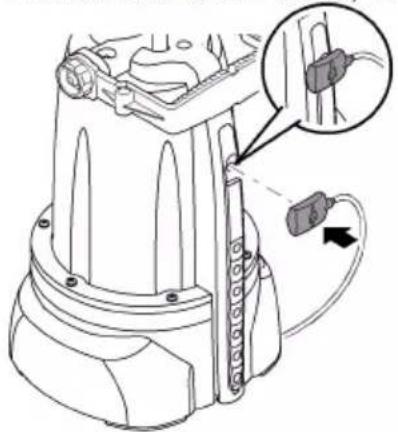

Manueller Betrieb ProMax ClearDrain 11000, 14000

Die Pumpe schaltet ein, wenn der Sensor auf der Sensorleiste in die oberste Position gesteckt wird.

Die Metallkontakte in der Sensorleiste unten erfassen den minimalen Wasserstand (Ausschaltpunkt). Ist der minimale Wasserstand erreicht, schaltet die Pumpe mit einer kurzen Verzögerung aus.

• Vorgang wiederholen: Den Sensor auf der Sensorleiste erneut in die oberste Position stecken.

ProMax ClearDrain 11000, 14000

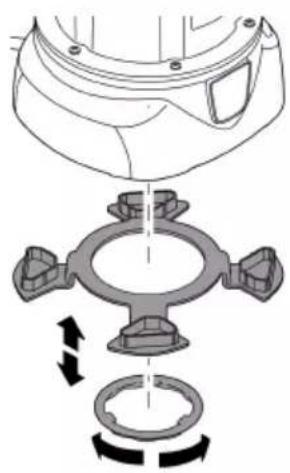

Restwasserhöhe einstellen

Die Pumpe kann bis auf eine Wasserhöhe von 6 mm bis 8 mm oder bis 1 mm abpumpen.

• Restwasserhöhe 6 ... 8 mm: Abstandsring aufstecken und mit Haltering sichern (Bajonettverschluss).
• Restwasserhöhe bis 1 mm (Flachabsaugung): Haltering lösen (Bajonettverschluss) und Abstandsring entnehmen.

Die Flachabsaugung ist nur im manuellen Betrieb möglich.

• Pumpe waagerecht und standsicher im Wasser aufstellen.
• Zum Herablassen in einen Brunnen oder Schacht ein Seil am Griff befestigen. Nicht am Netzanschlusskabel tragen.
• Pumpe so aufstellen, dass Schmutzpartikel mit einer Größe >5 mm nicht angesaugt werden und die Ansaugöffnung blockieren. Falls erforderlich, die Pumpe erhöht aufstellen.
  • ProMax ClearDrain 7000: Der Schwimmerschalter muss sich stets frei bewegen können.

Schwere Verletzungen oder Tod durch Stromschlag sind möglich.

▶ Betreiben Sie die Pumpe nur, wenn sich keine Personen im Wasser aufhalten.
▶ Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen.

HINWEIS

Die Pumpe ist für den Langzeitbetrieb nicht geeignet. Im Langzeitbetrieb wird die Lebensdauer der Pumpe entsprechend verkürzt.

Gerät einschalten

• Netzstecker in die Steckdose stecken.
  — Die Pumpe ist betriebsbereit.
  — Die Pumpe läuft an, sobald der Wasserstand die Einschalthöhe erreicht hat.

Gerät ausschalten

• Netzstecker ziehen.
  — Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die Ansaugöffnung der Pumpe austreten.

Spülen Sie die Pumpe nach dem Einsatz mit klarem Wasser.

Reinigung und Wartung

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reinigungsmittel.

Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.

- Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:

— Pumpenreiniger PumpClean von OASE.

— Essig- und chlorfreien Haushaltsreiniger.

- Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

ProMax ClearDrain 11000, 14000

Metallkontakte erfassen den minimalen und maximalen Wasserstand. Wird im Automatikbetrieb der minimale Wasserstand erreicht, schaltet die Pumpe aus.

- Metallkontakte regelmäßig reinigen, damit die Pumpe sicher ein- und ausschaltet.

Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden.

So lagern Sie das Gerät richtig:

• Reinigen Sie das Gerät gründlich.
- Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile.
• Gerät trocken und frostfrei lagern.
- Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.
- Schläuche und Anschlüsse soweit wie möglich entleeren.

Störungsbeseitigung

DE

Störung Ursache Abhilfe

Pumpe läuft nicht an Stromversorgung unterbrochen Sicherung und elektrische Steck-verbindungen prüfen
	Metallkontakte verschmutzt	Metallkontakte reinigen
Pumpe schaltet nach kurzer Lauf-zeit ab	Überlastschutz hat die Pumpe we-gen Überhitzung abgeschaltet	Ansaugöffnung und Druck-schlauch reinigenPumpe abkühlen lassen
Pumpe schaltet nicht ab Metallkontakte verschmutzt		Metallkontakte reinigen
Pumpe läuft, fördert aber nicht oder fördert ungenügend	Druckschlauch verschlossen	Druckschlauch knickfrei verle-genAuslauf prüfen und ggf. reinigen
	Ansaugöffnung verstopft	Ansaugöffnung reinigen
	Luft im Druckschlauch	Druckschlauch entlüften
	Falls vorhanden:Rückschlagklappe im Druck-schlauch falsch eingebaut oderverstopft	Rückschlagklappe richtig ein-bauenRückschlagklappe reinigen

Laufrad defekt oder verschlissen OASE kontaktieren.
- Das Laufrad darf nur vom Oase-Service ersetzt werden.

Technische Daten
ProMax ClearDrain 7000 11000 14000

Bemessungsspannung V AC 230 230 230
Bemessungsfrequenz Hz 50 50 50
Bemessungsleistung W 375 650 950
Schutzart IPX8 IPX8 IPX8
Anschluss Druckseite - G1 14 G1 14 G1 14
Minimale Einschalthöhe / maximale Ausschalthöhe		mm	470/180	25/3	25/3
Maximale Einschalthöhe / minimale Ausschalthöhe		mm	640/70	150/3	150/3
Minimaler Wasserstand bei Inbetriebnahme		mm	2	2	2
Fördermenge	maximal	l/h	7500	11500	14500
Förderhöhe	maximal	m	7	8	12,5
Tauchtiefe	maximal	m	7	7	7
Einschalten/Ausschalten	Schwimmerschalter		●	-	-
	Sensor		-	●	●
Korngröße	maximal	mm	5	5	5
Netzanschlussleitung	Länge	m	10	10	10
Abmessungen	Länge	mm	193	193	193
	Breite	mm	179	179	179
	Höhe	mm	352 393 393
Gewicht		kg 4,7	6,4	7,7

Verschleißteile

Folgende Komponenten sind Verschleißteile und dürfen nur vom OASE-Service ersetzt werden:

- Laufrad

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.
