ProMax ClearDrain 7000 - Vesipumppu OASE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Uponvesipumppu
Merkki	Oase
Malli	ProMax ClearDrain 7000
Mitat (P x L x K)	193 x 179 x 352 mm
Paino	4,7 kg
Sähkönsyöttö	230 V AC, 50 Hz, 375 W
Suojausluokka	IPX8
Poistopuolen liitäntä	G1 1/4"
Maksimivirtaus	7500 l/h
Maksimi nostokorkeus	7 m
Maksimi upotussyvyys	7 m
Virtajohdon pituus	10 m
Hiukkasten maksimikoko	5 mm
Jäännösveden korkeus	6-8 mm (renkaalla) / 1 mm (imulevy)
Päätoiminnot	Kirkkaan veden tai sadeveden pumppaus, kuivatus, kastelu, säiliöiden tai altaiden tyhjennys, vedenotto kaivosta
Käynnistystapa	Kellukytkin (automaattinen tai manuaalinen)
Huolto ja puhdistus	Puhdista kirkkaalla vedellä ja pehmeällä harjalla vähintään 2 kertaa vuodessa. Käytä OASE PumpClean -puhdistusainetta tai etikka- ja kloorivapaita pesuaineita.
Turvallisuusohjeet	Irrota kaikki upotetut laitteet ennen veteen menoa. Käytä 30 mA vikavirtasuojaa. Ulkokäytön asennus valtuutetun sähköasentajan toimesta. Älä käytä, jos ihmisiä on vedessä.
Kulutusosat	Juoksupyörä (vaihto Oase-huollon toimesta)
Yleistä tietoa	Ei yhteensopiva suolaveden, juomaveden, jatkuvan käytön, kaupallisen tai teollisen käytön tai kemikaalien kanssa.

Usein kysytyt kysymykset - ProMax ClearDrain 7000 OASE

Miten liittää poistoputki?

Sovita porrastettu liitin putken halkaisijaan, yhdistä putki ja lukitse se kiristyssiteellä. Kierrä liitin pumpun ulostuloon.

Miten kellukytkin toimii ProMax ClearDrain 7000:ssa?

Kellukytkin nousee veden mukana, kunnes se käynnistää pumpun, ja laskee sammuttaakseen sen. Mitä lyhyempi kellun ja tuen välinen johto on, sitä matalampi käynnistyspiste. Manuaalitilassa pidä kellu pystysuorassa jatkuvaa käyttöä varten.

Mikä on pienin jäännösveden korkeus?

Välikerenkaan kanssa korkeus on 6-8 mm. Ilman rengasta (imulevy) se voi laskea jopa 1 mm:iin, mutta vain manuaalitilassa.

Voinko käyttää pumppua suolavedessä?

Ei, pumppu ei ole yhteensopiva suolaveden kanssa. Käytä sitä vain kirkkaaseen veteen tai sadeveteen.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista sähkönsyöttö (sulake, pistorasia). Jos pumppu pysähtyy hetken kuluttua, puhdista imuaukko ja poistoputki, ja anna jäähtyä.

Miten huoltaa pumppua?

Puhdista se kirkkaalla vedellä ja pehmeällä harjalla vähintään kaksi kertaa vuodessa. Pinttyneille kerrostumille käytä OASE PumpClean -puhdistusainetta tai etikka- ja kloorivapaata pesuainetta. Huuhtele sitten huolellisesti.

Voiko pumppu toimia jatkuvasti?

Ei, se ei ole suunniteltu pitkäaikaiseen käyttöön (esim. jatkuva kierto altaassa). Jatkuva käyttö voi lyhentää sen käyttöikää.

Mitä sähköturvallisuusohjeita on noudatettava?

Ulkoasennuksen saa suorittaa vain valtuutettu sähköasentaja. Käytä enintään 30 mA vikavirtasuojaa. Kytke pumppu vain, jos sähköominaisuudet täsmäävät. Suojaa pistokkeita kosteudelta.

Voinko vaihtaa juoksupyörän itse?

Ei, juoksupyörän vaihto on varattu Oase-huollolle. Ota yhteyttä huoltoon ongelmatilanteissa.

Miten säilyttää pumppua talvella?

Pumppu ei ole pakkaskestävä. Puhdista se huolellisesti, tarkista ettei se ole vaurioitunut, säilytä kuivassa ja pakkaselta suojattuna. Tyhjennä putket ja liittimet.

KÄYTTÖOHJE ProMax ClearDrain 7000 OASE

Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman.
Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.

Turvaohjeet

Sähköliitäntä

• Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen.
  — Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaarat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset.
  — Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen.
• Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan.
• Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vikavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA.
• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja).
• Suojaa avoimet pistokkeet ja holkit kosteudelta.

Turvallinen käyttö

• Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet.
• Laitetta ei saa kantaa tai vetää sähköjohdosta.
• Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua niihin.
• Älä koskaan tee laitteeseen teknisiä muutoksia.
• Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa.
• Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.

Tuotekuvaus

Yleiskatsaus

ProMax ClearDrain 7000

	ProMax ClearDrain 7000 11000, 14000
1 Kahva, säädettävä		●	●
2 Etäisyysrengas jäljellä olevan vedenkorkeuden säätämi-seen		●	●
3 Pumppujalusta
4 Verkkoliitäntäjohto		●	●
5 Letkuyhde		●	●
6 Painepuolen liitäntä G1 14		●	●
7 Uimurikytkin		●	-
8 Anturi, tunnistaa vedenkorkeuden ja käynnistää pumpun -			●
9 Kytkentäpaikkojen anturi, päällekytkentäkorkeuden säätä-miseen		-	●
10 Metallikontaktit, tunnistavat minimaalisen vedenkorkeu-den		-	●

Määräystenmukainen käyttö

Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti:

• Puhtaan veden tai sadeveden pumppaus.
- Likaveden ja raekooltaan enintään 5 mm:n hiukkasten pumppaus.
- Kastelu.
- Säiliöiden tai altaiden siirto- ja tyhjennyspumppaus.
• Vedenotto kaivoista.
– Vain kastelutarkoituksiin!
- Veden otto sadevesitynnyreistä tai säiliöistä.
- Teknisiä tietoja noudattaen. (→Tekniset tiedot)

Laitteelle ovat voimassa seuraavat rajoitukset:

• Ei sovellu merivedelle.
- Likavettä ei koskaan saa pumpata.
• Ei sovellu juomavedelle.
- Ei saa yhdistää käyttöveden syöttöön.
- Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuva kierrätys).
- Ei ammattimaiseen tai teolliseen käyttöön.
- Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhteydessä.

FI

Paikoilleen asettaminen ja yhdistäminen

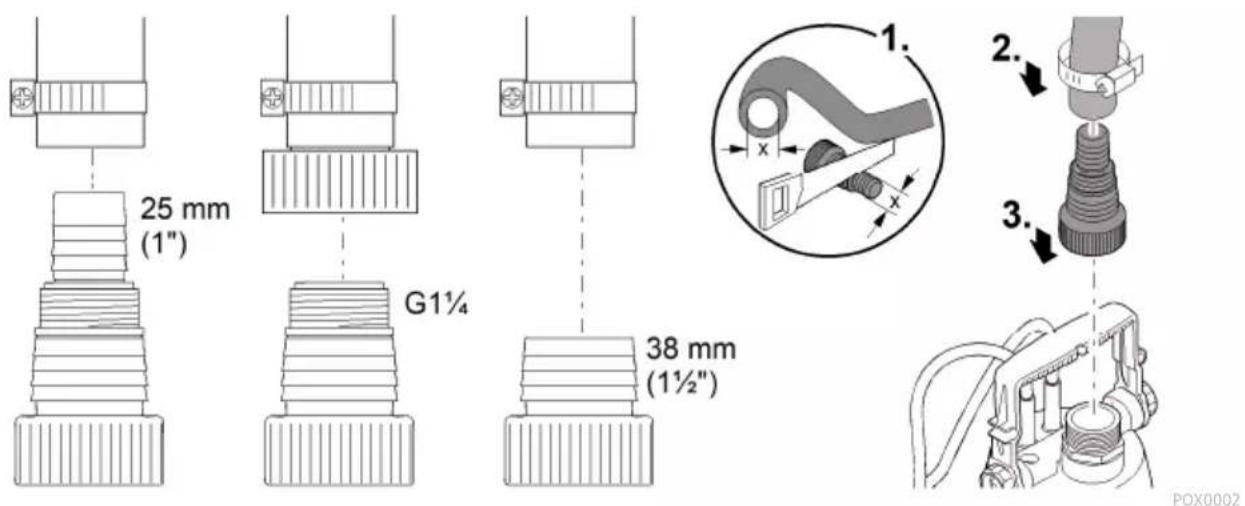

Painejohdon yhdistäminen

Pumppausteho on optimaalinen letkun sisähalkaisijan ollessa suurin mahdollinen.

Toimit näin:

1. Mukauta letkuyhde letkun halkaisijaan.
2. Yhdistä letku letkuyhteeseen.

— Varmista letku letkupinteellä.

1. Kierrä letkuyhde pumpun ulostuloon.

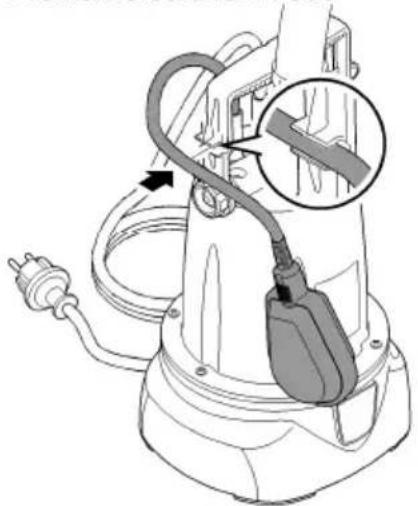

Automaattinen käyttö ProMax ClearDrain 7000

Nouseva vesi nostaa uimurikytkintä, kunnes päällekytkentäpiste on saavutettu ja pumppu kyt-keytyy päälle.

Laskeva vedenpinta laskee uimurikytkintä, kunnes poiskytkentäpiste on saavutettu ja pumppu kytkeytyy pois päältä.

- Paina uimurikytkimen kaapeli kaapelipidikkeeseen.

- Mitä lyhyempi kaapeli uimurikytkimen ja kaapelipidikkeen välillä on, sitä matalammalle on päällekytkentäpiste ja sitä korkeammalla poiskytkentäpiste.

Virheetöntä toimintaa varten on jätettävä vähintään 100 mm johtoa uimurikytkimen ja kaapelipidikkeen välille.
i Minimaalinen jäljellä oleva vedenkorkeus saavutetaan vain manuaalisessa käytössä.

ProMax ClearDrain 7000

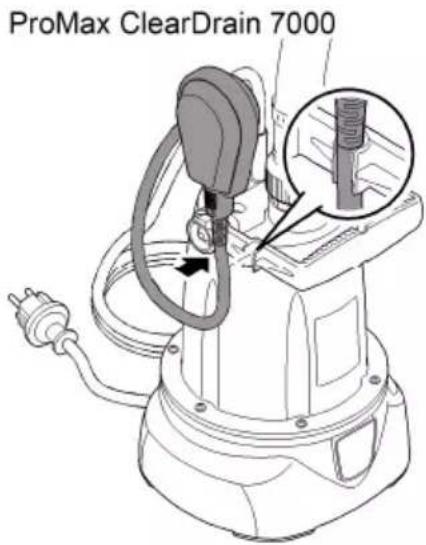

Manuaalinen käyttö ProMax ClearDrain 7000

Pumppu on jatkuvasti päällekytkettynä, jos uimurikytkin on pystysuorassa asennossa ja kaapeli osoittaa alaspäin.

OHJE

Manuaalisessa käytössä voi pumppu käydä kuivana. Kuivakäynnillä pumppu altistuu lisääntyneelle kulumiselle.

Kytke pumppu pois päältä, kun minimaalinen veden taso on saavutettu.
- Aseta kahva vaakasuoraan asentoon ja paina kaapeli suoraan uimurikytkimen liitoskohtaan kaapelinpidikkeeseen niin, että uimurikytkin on pystysuorassa.

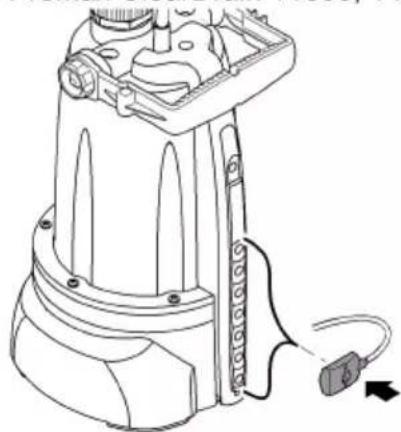

Automaattinen käyttö ProMax ClearDrain 11000, 14000

Pumppu käynnistyy, kun nouseva vesi saavuttaa anturin.

Alhaalla anturilistassa olevat metallikontaktit tunnistavat minimaalisen vedenkorkeuden (poiskytkentäpiste). Kun minimaalinen vedenkorkeus on saavutettu, pumppu sammuu.

- Aseta anturilistan anturi haluttuun kytkentäasentoon.

ProMax ClearDrain 11000, 14000

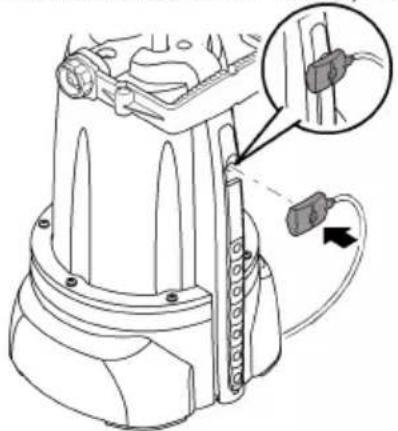

Manuaalinen käyttö ProMax ClearDrain 11000, 14000

Pumppu kytkeytyy päälle, kun anturi asetetaan anturilistan ylimpään asentoon.

Alhaalla anturilistassa olevat metallikontaktit tunnistavat minimaalisen vedenkorkeuden (poiskytkentäpiste). Kun minimaalinen vedenkorkeus on saavutettu, pumppu kytkeytyy lyhyellä viiveellä pois päältä.

- Toista toimenpide: Aseta anturilistan anturi uudelleen ylimpään asentoon.

ProMax ClearDrain 11000, 14000

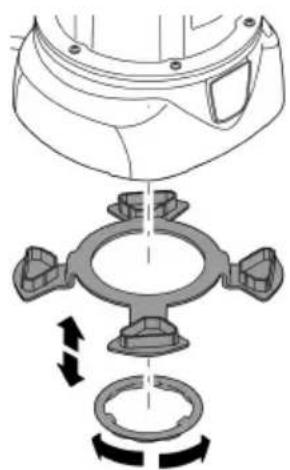

Säädä jäljellä oleva vedenkorkeus

Pumppu voi pumpata enintään vedenkorkeuteen 6 mm – 8 mm tai 1 mm.

• Jäljellä oleva vedenkorkeus 6 ... 8 mm: Kiinnitä etäisyysrengas ja varmista pidätinrenkaalla (bajonettiliitäntä).
• Jäljellä oleva vedenkorkeus 1 mm (tasopumppaus): Löysää pidätinrengasta (bajonettiliitäntä) ja irrota etäisyysrengas.

Tasopumppaus on mahdollista vain manuaalisella käytöllä.

Pumpun sijoittaminen paikoilleen

• Aseta pumppu vaakasuoraan ja tukevasti veteen.
• Kiinnitä köysi kahvaan alas kaivoon tai kuiluun laskemista varten. Älä kanna verkkoliitäntäkaa-pelista.
• Aseta pumppu siten, että se ei ime >5 mm suurempia likahiukkasia, jotka voivat tukkia sisäänimuaukon. Sijoita pumppu tarvittaessa korkeammalle.
• ProMax ClearDrain 7000: Uimurikytkimen täytyy aina voida liikkua vapaasti.

Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta.

• Älä käytä pumppua, jos vedessä on ihmisiä!
  Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen.

OHJE

Pumppu ei sovellu pitkäaikaiseen käyttöön. Pitkäaikaiskäytössä pumpun käyttöikä lyhenee vastaavasti.

Laitteen kytkeminen päälle

• Työnnä verkkopistoke pistorasiaan.
- Pumppu on käyttövalmis.
— Pumppu käynnistyy heti, kun veden pinta on saavuttanut päällekytkentäkorkeuden.

Laitteen kytkeminen pois päältä

• Vedä verkkopistoke irti.
— Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimu-aukosta.

Huuhtele pumppu käytön jälkeen puhtaalla vedellä.

Puhdistus ja huolto

OHJE

Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle.

▶ Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta.

Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa.

• Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine:
  — Pumpun puhdistusaine PumpClean, valmistaja OASE.
  — Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria.
• Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.

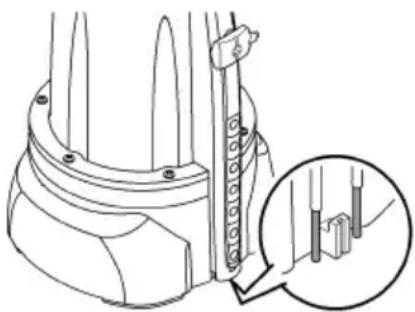

ProMax ClearDrain 11000, 14000

Metallikontaktit tunnistavat minimaalisen ja maksimaalisen vedenkorkeuden. Jos minimaalinen vedenkorkeus saavutetaan automaattisella käytöllä, pumppu sammuu.

- Puhdista metallikontaktit säännöllisesti, jotta pumppu käynnistyy ja sammuu turvallisesti.

Varastointi/säilytys talven yli

Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan.

Laitteen oikeanlainen varastointi:

• Puhdista laite perusteellisesti.
- Tarkasta laite vaurioiden varalta ja vaihda tarvittaessa vaurioituneet osat.
- Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa.
- Suojaa avoimet pistoliitännät kosteudelta ja lialta.
- Tyhjennä letkut ja liitännät mahdollisimman pitkälle.

Häiriöiden korjaaminen

Häiriö Syy Korjaus

Pumppu ei käynnisty Virransyöttö katkennut Tarkasta sulake ja sähköpistoliittimet
Pumppu kytkeytyy lyhyen käyn-tiajan jälkeen pois päältä	Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumenemi-sen takia	Puhdista sisäänimuaukko ja pai-neletkuAnna pumpun jäähtyä
Pumppu käy, mutta ei pumppaa ol-lenkaan tai ei tarpeeksi	Paineletku suljettu	Asenna paineletku ilman taitto-kohtiaTarkasta poisto ja puhdista tar-vittaessa
	Sisäänimuaukko tukkeutunut	Puhdista sisäänimuaukko
	Ilmaa paineletkussa	Poista ilma paineletkusta
	Jos on varustuksessa:Takaiskuventtiili paineletkussa vää-rin asennettu tai tukkeutunut	Asenna takaiskuventtiili oikeinPuhdista takaiskuventtiili
	Juoksupyörä viallinen tai kulunut Ota yhteyttä OASE-edustajaan.Juoksupyörän saa vaihtaa vainOase-huolto.

Tekniset tiedot
ProMax ClearDrain 7000 11000 14000

Nimellisjännite V AC 230 230 230
Nimellistaajuus Hz 50 50 50
Nimellisteho W 375 650 950
Kotelointiluokka IPX8 IPX8 IPX8
Painepuolen liitäntä - G1 14 G1 14 G1 14
Minimaalinen päällekytkentäkorkeus/maksimaalinen poiskytkentäkorkeus		mm	470/180	25/3	25/3
Maksimaalinen päällekytkentäkorkeus/minimaalinen poiskytkentäkorkeus		mm	640/70 150/3		150/3
Minimaalinen vedenkorkeus käyttöönotossa		mm	2	2	2
Pumppausmäärä	enintään	l/h	7500	11500	14500
Pumppauskorkeus	enintään	m	7	8	12,5
Upotussyvyys	enintään	m	7	7	7
Päällekytkentä/poiskytkentä	Uimurikytkin		●	-	-
	Anturi		-	●	●
Jyväkoko	enintään	mm	5	5	5
Verkkoliitäntäjohto	Pituus	m	10	10	10
Mitat	Pituus	mm	193	193	193
	Leveys	mm	179	179	179
	Korkeus	mm	352 393 393
Paino		kg 4,7	6,4		7,7

Kuluvat osat

Seuraavat komponentit ovat kuluvia osia, ja ne saa vaihtaa vain OASE-huolto:

- juoksupyörä

Hävittäminen

OHJE

Tätä laitetta ei saa hävittää talousjätteiden mukana.

Hävitä laite viemällä se vastaavaan jätehuoltopisteseen.

Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä.

Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.
