BRUGSANVISNING K 4 Full Control Home&Pipe Kärcher

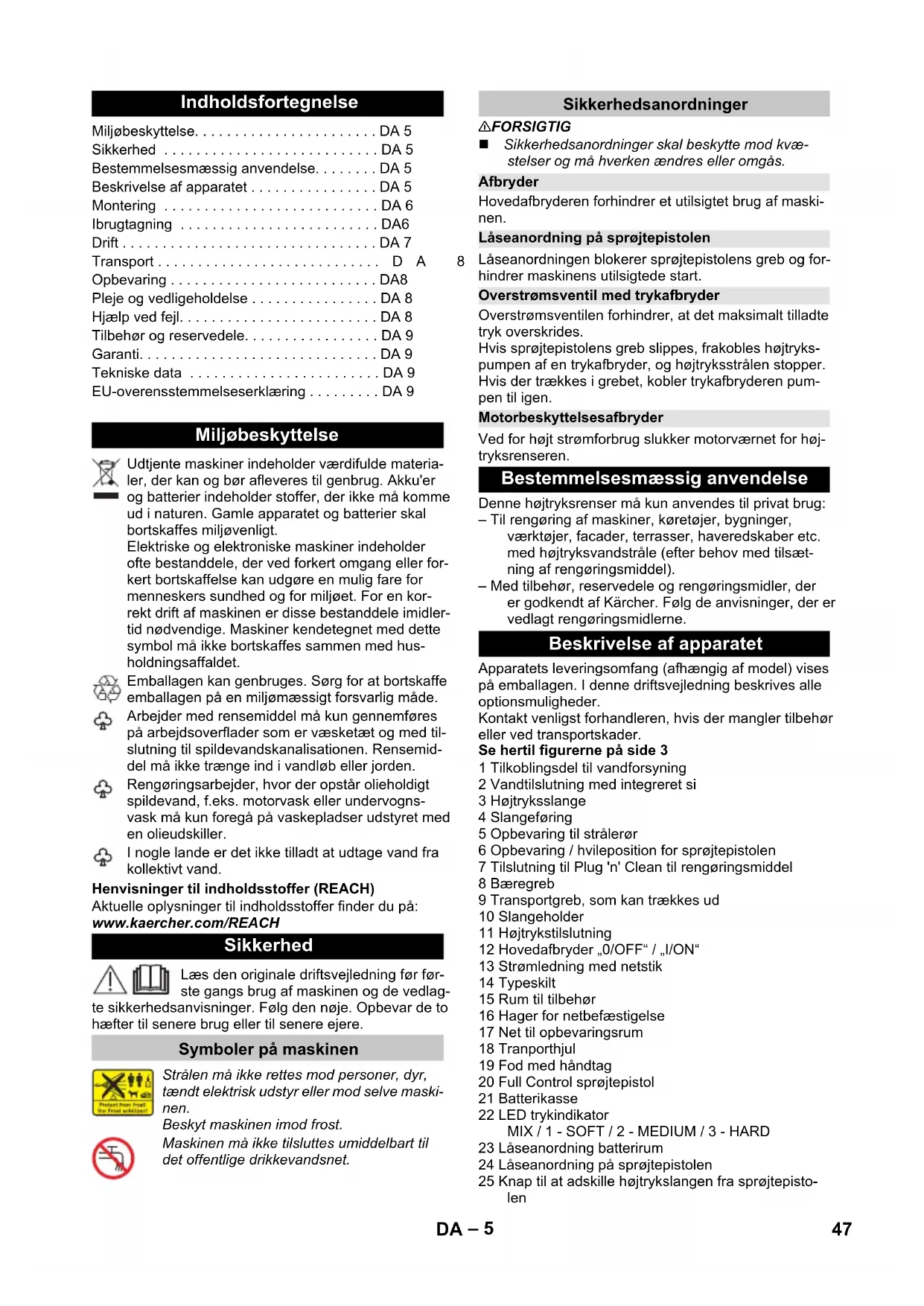

Bestemmelsesmæssig anvendelse. . . . . . . DA 5

Beskrivelse af apparatet .... DA 5

Montering DA 6

Ibrugtagning DA6

Drift DA 7

Transport D A

Opbevaring DA8

Hjælp ved fejl. DA 8

Udtjente maskiner indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Akku'er og batterier indeholder stoffer, der ikke må komme ud i naturen. Gamle apparatet og batterier skal bortskaffes miljøvenligt.

Elektriske og elektroniske maskiner indeholder ofte bestanddele, der ved forkert omgang eller forkert bortskaffelse kan udgøre en mulig fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse bestanddele imidlertid nødvendige. Maskiner kendetegnet med dette symbol må ikke bortskaffes sammen med husholdningsaffaldet.

Emballagen kan genbruges. Sørg for at bortskaffe emballagen på en miljømæssigt forsvarlig måde.

Arbejder med rensemiddel må kun gennemføres på arbejdsoverflader som er væsketæt og med tilslutning til spildevandskanalisationen. Rensemiddel må ikke trænge ind i vandløb eller jorden.

Rengøringsarbejder, hvor der opstår olieholdigt spildevand, f.eks. motorvask eller undervognsvask må kun foregå på vaskepladser udstyret med en olieudskiller.

I nogle lande er det ikke tilladt at udtage vand fra kollektivt vand.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

Læs den originale driftsvejledning før første gangs brug af maskinen og de vedlag-

te sikkerhedsanvisninger. Følg den nøje. Opbevar de to hæfter til senere brug eller til senere ejere.

Symboler på maskinen

Strålen må ikke rettes mod personer, dyr, tændt elektrisk udstyr eller mod selve maskinen.

Beskyt maskinen imod frost.

Maskinen må ikke tilsluttes umiddelbart til det offentlige drikkevandsnet.

Sikkerhedsanordninger

△FORSIGTIG

■ Sikkerhedsanordninger skal beskytte mod kvæstelser og må hverken ændres eller omgås.

Afbryder

Hovedafbryderen forhindrer et utilsigtet brug af maskinen.

8 Låseanordningen blokerer sprøjtepistolens greb og forhindrer maskinens utilsigtede start.

Overstrømsventil med trykafbryder

Overstrømsventilen forhindrer, at det maksimalt tilladte tryk overskrides.

Hvis sprøjtepistolens greb slippes, frakobles højtrykspumpen af en trykafbryder, og højtryksstrålen stopper. Hvis der trækkes i grebet, kobler trykafbryderen pumpen til igen.

Motorbeskyttelsesafbryder

Ved for højt strømforbrug slukker motorværnet for højtryksrenseren.

Bestemmelsesmæssig anvendelse

Denne højtryksrenser må kun anvendes til privat brug:

– Til rengøring af maskiner, køretøjer, bygninger, værktøjer, facader, terrasser, haveredskaber etc. med højtryksvandstråle (efter behov med tilsætning af rengøringsmiddel).

- Med tilbehør, reservedele og rengøringsmidler, der er godkendt af Kärcher. Følg de anvisninger, der er vedlagt rengøringsmidlerne.

Beskrivelse af apparatet

Apparatets leveringsomfang (afhængig af model) vises på emballagen. I denne driftsvejledning beskrives alle optionsmuligheder.

Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Se hertil figurerne på side 3

1 Tilkoblingsdel til vandforsyning 2 Vandtilslutning med integreret si

3 Højtryksslange

4 Slangeføring

9 Transportgreb, som kan trækkes ud

10 Slangeholder

11 Højtrykstilslutning

12 Hovedafbryder „0/OFF“ / „I/ON“

13 Strømledning med netstik

14 Typeskilt

15 Rum til tilbehør

16 Hager for netbefæstigelse

25 Knap til at adskille højtrykslangen fra sprøjtepistolen

26 Full Control strålerør Vario Power Til de mest almindelige rengøringsopgaver Tryktrin: HÅRD / MEDIUM / SOFT / MIX

27 Full Control strålerør snavsfræser Til svære tilsmudsinger Tryktrin: HÅRD

\* Optionel

29 Skumdyse med rensemiddelbeholder Rensemiddel suges ind fra beholderen og der op- står et effektivt rensemiddelskum.

30 Plug 'n' Clean rensemiddeldunk med dæksel

\*\* Desuden nødvendigt

31 Armeret vandslange med almindelig kobling. - Diameter min. 1/2 tommer (13 mm) - Længde min. 7,5 m

Montering

Se hertil figurerne på side 4

Løse komponenter, som er vedlagt maskinen, skal før brugen monteres. Hertil bruges de medleverede skruer og en stjerne-skruetrækker PH 2.

Montering af hjulene

Figur A

→ Hjulene sikres med vedlagte propper. Hold øje med proppens orientering!
→ Sæt afskærmningen på og skru det fast.

Monter foden

Figur B

→ Stik foden i.
→ Sæt den vedlagte dyvel ind i boringen til anslaget.
→ Fastskru foden med de vedlagte skruer.

Monter opbevaringen til strålerøret

Figur C

→ Ihægt opbevaringen til strålerøret
→ Fastgør opbevaringen til strålerøret med to skruer.

Montering af transportgrebet

Figur D

→ Sæt transportgrebet på.
→ Fastgør transportgrebet med to skruer.

→ Nettet hænges ind i krogene, som vises i figuren.

Afvikling af højtryksslangen

→ Afvikl højtryksslangen helt, og fjern mulige stropper og knuder.

Føring af højtryksslangen gennem slangeføringen

Figur F

→ Stik den udredede højftrykslange bagfra gennem slangeføringen.

Forbind sprøjtepistolen med højtryksslangen

Figur G

→ Skru højtryksslangen ind i håndsprøjtepistolen indtil det kan høres at den går i hak.
Bemærk: Tag hensyn til den rigtige orientering af tilslutningsstykket.
→ Kontroller om forbindelsen er sikker ved at trække i højtryksslangen.

Ibrugtagning

→ Stil apparatet på en plan flade.
→ Sæt netstikket i en stikdåse.

Vandforsyning

Se typeskilt/tekniske data for tilslutningsværdier BEMÆRK

Forureninger i vandet kan beskadige højtrykspumpen og tilbehøret. For at beskytte maskinen anbefales brug af KÄRCHER-vandfilter (specialtilbehør, bestillingsnummer 4.730-059).

Vandforsyning fra vandledning

Læg mærke til vandforsyningsselskabets reglementer. BEMÆRK

Slangekoblinger af metal med Aquastop kan føre til beskadigelse af pumpen! Brug venligst slangekoblinger af kunststof eller KÄRCHER slangekoblinger af messing.

Figur H

→ Skru den medfølgende koblingsdel på højtryksrenserens vandtilslutning.
→ Sæt vandtilløbsslangen på vandtillsutningens kobling.
→ Slut vandslangen til vandforsyningen.
→ Åbn for vandhanen.

Opsugning af vand fra åbne beholdere

Denne højtryksrenser er sammen med Kärcher-sugeslangen med kontraventil (ekstratilbehør, bestillingsnr. 2.643-100) beregnet til opsugning af overfladevand, som f.eks vand af regntønder eller damme (max. opsugningshøjde, se tekniske data).

Bemærk: I sugedrift har koblingen ikke brug for vandtilslutning.

→ Sugeslangen skal fyldes med vand.
→ Skru sugeslangen på maskinens vandtilslutning og hæng den i vandkilden (f.eks. regntønde).

Afluft apparatet således inden brug:

→ Stil hovedafbryderen på "I/ON".
→ Oplås sprøjtepistolens håndtag.
→ Apparatet tændes ved at trykke på sprøjtepistolens håndtag.
→ Apparatet skal køre (max. 2 minutter), indtil vandet strømmer ud af sprøjtepistolen uden bobler.
→ Slip sprøjtepistolens håndtag.
→ Lås sprøjtepistolens håndtag.

Drift

BEMAERK

Tørkørsel på mere end 2 minutter fører til skader på højtrykspumpen. Afbryd maskinen hvis den ikke opbygger tryk indenfor 2 minutter og gå frem ifølge anvisningerne i kapitel "Hjælp ved fejl".

Full Control System

Trykindikatoren på sprøjtepistolen viser i drift med et Full Control strålerør det aktuelt indstillede tryktrin.

Bemærk: Man kan ikke stole på trykindikatoren ved drift med T-racer og andet tilbehør.

Tryktrin Anbefalet til f.eks.
	HARD stenterrasser med brosten eller fri-lægningsbeton, asfalt, metalover-flader, havetilbehør (trillebør, spa-der osv.)
	MEDIUM bil / motorcykel, teglstensflader,pudsede vægge, plastmøbler
	SOFT træflader, cykel, sandstensflader,rattanmøbler
	MIX Drift med rengøringsmiddel

BEMAERK

Materialernes følsomhed kan afvige stærkt afhængig af alder og tilstand. De nævnte anbefalinger er uden betingelser.

Drift med højtryk

⚠FORSIGTIG

Hold mindst 30 cm stråleafstand ved rengøring af lake-rede overflader for at undgå lakskader.

BEMAERK

Bildæk, lakeringer eller følsomme overflader af træ må ikke renses med snavsfræseren, fare for beskadigelse.

→ Vælt et egnet strålerør til rengøringen.

Figur 1

Strålerøret sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning.
→ Stil hovedafbryderen på "I/ON".
→ Oplås sprøjtepistolens håndtag.
→ Apparatet tændes ved at trykke på sprøjtepistolens håndtag.

Bemærk: Hvis der gives slip for grebet, afbrydes maskinen igen. Højtrykket opretholdes i systemet.

Full Control strålerør Vario Power

→ Drej strålerøret indtil LED-lampen for det påkræve-de tryktrin lyser på sprøjtepistolens trykindikator.

Drift med vaskebørste

BEMAERK

Fare for lakskader

Ved arbejder med vaksebørste, skal den være fri for tilsmudsninger eller andre partikler.

→ Vaskebørsten sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning.

Bemærk: Efter behov kan man også bruge vaskebørsterne til arbejdet med rensemiddel.

Drift med rengøringsmiddel

De fleste KÄRCHER rengøringsmidler kan købes klar til brug i en Plug 'n' Clean flaske til rengøringsmiddel.

Bemærk: Der kan kun tilsættes rengøringsmiddel i lavtryk.

⚠️FARE

Ved brug af rensemidler skal der tages hensyn til sikkerhedsdatabladet af rensemiddelproducenten, især henvisningerne til personlige værnemidler.

→ Tag dækslet af Plug 'n' Clean flasken til rengøringsmiddel.

Figur J

→ Tryk flasken med rengøringsmiddel i tilslutningen for Plug 'n' Clean rengøringsmidlet med åbningen ned ad.
→ Brug Vario Power strålerør.
→ Drej strålerøret mod "MIX" indtil LED-lampen "MIX" lyser på sprøjtepistolens trykindikator.

Bemærk: På den måde tilsættes der rensemiddelopløsning til vandstrålen under driften.

Anbefalet rensemetode

→ Sprøjt lidt rengøringsmiddel på den tørre overflade og lad det virke (skal ikke tørre).
→ Vask det løsnede snavs af med højtryksstrålen.

Efter brug med rensemiddel

→ Træk Plug 'n' Clean rensemiddeldunken ud af holderen og luk den med dækslet.
→ Stil rensemiddeldunken med dækslet opad i holderen.

Skumdyse

→ Fyld rensemiddelopløsningen ind i skumdysens rensemiddelbeholder (tag højde for doseringsanvisningen på rensemidlets emballage).
→ Forbind skumdysen med rensemiddelbeholderen.
→ Skumdysen sættes ind i sprøjtepistolen og fikseres med en 90° omdrejning.

Afbrydelse af driften

→ Slip sprøjtepistolens håndtag.
→ Läs sprøjtepistolens håndtag.

Figur K

→ Stil sprøjtepistolen med strålerøret i hvileposition.
→ Afbryd endvidere maskinen "0/OFF" ved længere arbejdspauser (mere end 5 minutter).

Efter brug

→ Slip sprøjtepistolens håndtag.
→ Sluk maskinen "0/OFF".
→ Træk stikket ud af stikkontakten.

⚠FORSIGTIG

Højtryksslangen må kun adskilles fra sprøjtepistolen eller maskinen, hvis systemet er uden tryk.

→ Luk vandhanen.
→ Tryk på sprøjtepistolens håndtag for at fjerne det tryk, der er i systemet.
→ Slip sprøjtepistolens håndtag.
→ Lås sprøjtepistolens håndtag.

BEMAERK

Hvis tilløbs- og højtryksslangen adskilles efter driften kan der dryppe varmt vand.
→ Adskil maskinen fra vandforsyningen.

Transport

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

Manuel transport

→ Løft maskinen ved hjælp af grebet og bær den.
→ Træk grebet helt ud indtil den går i hak.
→ Træk maskinen i transportgrebet.

Transport i køretøjer

→ Før liggende transport: Træk Plug 'n' Clean rense-middeldunken ud af holderen og luk den med dækslet.
→ Maskinen sikres/fastgøres, så den ikke kan vælte eller flytte sig.

Opbevaring

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved oplagringen.

Opbevaring af apparatet

→ Stil fejemaskinen på et plant underlag.
→ Tag strålerøret af sprøjtepistolen.
→ Tryk på sprøjtepistolens skilleknap og adskil højtryksslangen fra sprøjtepistolen.
→ Sæt sprøjtepistolen i den påtænkte holder.
→ Begge strålerør skal gå i hak i opbevaringsstedet.
– Snavsfræser strålerør: Dyse nedad.
- Vario Power strålerør: Dyse opad.
→ Højtryksslangen vikles op og hænges over slangeholderen.
→ Gem strømledningen i tilbehørsrummet.
Inden maskinen opbevares over et længere tidsrum, f.eks. om vinteren, skal der tages hensyn til anvisningerne i kapitel "Pleje".

Frostbeskyttelse

BEMAERK

Ikke fuldstændig tømte maskin- eller tilbehørsdele kan ødelægges af frost. Tøm maskin- og tilbehørsdele fuldstændig og frostsikre dem.

For at undgå skader:

→ Adskil maskinen fra vandforsyningen.
→ Tag strålerøret af sprøjtepistolen.
→ Stil hovedafbryderen på "I/ON".
→ Tryk sprøjtepistolens håndtag indtil der ikke kommer mere vand ud (ca. 1 min).
→ Slip sprøjtepistolens håndtag.
→ Lås sprøjtepistolens håndtag.
→ Sluk maskinen "0/OFF"
→ Maskinen og alt tilbehør opbevares i et frostfrit rum.

Risiko for elektrisk stød.

→ Træk netstikket og afbryd maskinen inden der arbejdes på maskinen.

Rens filteret i vandtilslutningen.

Rens vandtilslutningens filter med jævne mellemrum.

→ Fjern koblingen fra vandtilslutningen.

BEMAERK

Sien må ikke beskadiges.

Figur L

→ Træk sien ud med en flad tang.
→ Rens sien under rindende vand.
→ Sæt igen sien i vandtilslutningen.

Skift batterier på sprøjtepistolen

Batterierne er brugt, når der ikke står mere på sprøjte-pistolens display.

Der skal bruges to batterier med størrelsen AAA.

Figur M

→ Tryk på låseskyderen.
→ Abn batterirummet.
→ Fjern batterierne.
→ Sæt de nye batterier i, og sørg for, at polerne vender rigtigt.
→ Luk batterirummet.
→ Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Hjælp ved fejl

⚠️FARE

Fare for elektrisk stød. Før alle service- og vedligeholdelsesarbejder skal maskinen afbrydes og stikket trækkes ud.

Reparationsarbejder og arbejder på elektriske komponenter skal altid udføres af autoriserede servicefolk.

Ved hjælp af denne oversigt kan De selv afhjælpe mindre fejl.

Kontakt den autoriserede kundeservice i tvivlstilfælde.

Maskinen kører ikke

→ Apparatet tændes ved at trykke på sprøjtepistolens håndtag.
→ Kontroller, at den angivne spænding på typeskiltet stemmer overens med strømkildens spænding.
→ Kontroller nettislutningskablet for beskadigelse.
→ Motor overbelastet, motor-beskyttelseskontakten blev aktiveret.
- Sluk maskinen "0/OFF".
– Afbryd maskinen, og lad den afkøle i en time.
– Tænd for maskinen, og tag den i brug igen. Hvis denne fejl forekommer flere gange, skal ma- skinen kontrolleres af kundeservice.

Maskinen starter ikke, motoren brummer

Spændingstab på grund af et svagt strømnet eller hvis der bruges en forlængerledning.

→ Træk først sprøjtepistolens greb ved starten, sæt så afbryderen til "I/ON".

Maskinen kommer ikke op på det nødvendige tryk

→ Kontroller indstillingerne på strålerøret.
→ Kontroller vandforsyningen for tilstrækkelig transportkapacitet.
→ Træk sien i vandtilslutningen ud med en fladtang og rens den under løbende vand.
→ Afluft højtryksrenseren inden brug. Tænd for maskinen uden strålerør tilsluttet og lad den køre (max. 2 minutter), indtil der kommer vand uden bobler ud af pistolen. Sluk for maskinen og tilslut strålerøret igen.

Kraftige trykudsving

→ Rens højtryksdysen: Fjern snavs fra dyseborehul- let med en nål og skyl ved at spule vand fremad.
→ Kontroller den tilløbende vandmængde.

Maskinen er utæt

→ Hvis pumpen drypper, har det tekniske grunde. Kontakt den autoriserede kundeservice, hvis den er meget utæt.

Rensemiddel bliver ikke indsuget

→ Brug Vario Power strålerør. Drej strålerøret til position "Mix".
→ Kontrollèr, om Plug 'n' Clean rensemiddeldunken sidder i tilslutningen for rensemiddel med åbningen nedad.

Ingen trykindikator på sprøjtepistolen

→ Kontroller / udskift batterier

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes www.kaercher.com

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på apparatet afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende kvittering for købet.

Adresser finder De under:

El-tilslutning
Spænding 230	V1~50 Hz
Tilslutningseffekt 1,8 kW
Beskyttelsesniveau IP X5
Beskyttelsesklasse I
Netsikring (træg) 10 A
Vandtilslutning
Tilførselstryk, maks. 1,2 MPa
Forsyningstemperatur, maks. 40 °C
Forsyningsmængde, min. 9 l/min
Max. indsugningshøjde 0,5 m
Ydelsesdata
Arbejdstryk 11 MPa
Maks. tilladt tryk 13 MPa
Kapacitet, vand 6,3 l/min
Transportmængde max. 7,0 l/min
Kapacitet, rengøringsmiddel	0,3 l/min
Sprøjtepistolens tilbagestødskraft	13 N
Mål og vægt
Længde	397 mm
Bredde	305 mm
Højde	584 mm
Vægt, driftsklar med tilbehør	12,8 kg

Oplyste værdier ifølge EN 60335-2-79

Hånd-arm vibrationsværdi	3,2 m/s ^2
Usikkerhed K	0,8 m/s ^2
Lydtryksniveau L_pA	75 dB(A)
Usikkerhed K_pA	3 dB(A)
Lydeffektniveau L_WA + usikkerhed K_WA	90 dB(A)

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Højtryksrenser

Type: 1.324-xxx

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendte

overensstemmelsesvurderingsprocedurer

2000/14/EF: Bilag V

Lydeffektniveau dB(A)

Målt: 88

Garanteret: 90

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Maskinen skal ikke kobles direkte til den offentlige vannforsyningen.

2 Vanntilkobling med innebygget sil

3 Høytrykksslange

4 Slangeføring

27 Full Control strålerør smussfres For hardnakket smuss Trykktrinn: HARD

\* Tilleggsutstyr

28 Roterende vaskebørste Spesielt egnet for bilvask.

Du trenger de medleverte skruene og en skrutrekker med krysspor PH 2.

Montere hjulene

Figur A

Merk: Ved sugedrift er det ikke nødvendig med koplingen for vanntilkoblingen.

→ Fyll sugeslangen med vann.
→ Skru sugeslangen til vanntilkoblingen på maskinen og heng den i vannkilden (f.eks. regntønne).

Silen skal ikke være skadet.

Figur L

Anvendte overensstemmende normer

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendt metode for samsvarsvurdering

13 Nätkabel med nätkontakt

14 Typskylt

15 Tillbehörsfack

19 Fot med bärhandtag

20 Full Control handsprutpistol

21 Batterifack

22 LED tryckvisning MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

23 Lås batterifack

24 Handsprutpistolens lås
