Produkttype	Støvsuger til vand og støv, støvklasse M
Mærke	Kärcher
Model	IVM 60242 M ACD WS
Mål (L × B × H)	1020 × 680 × 1490 mm
Vægt	108 kg
Strømforsyning	220-240 V, 50-60 Hz, 1 fase, 2100 W (max 2400 W)
Beholdervolumen	60 L
Volumen af inaktiv væskebeholder	20 L
Sugvolumen	8 L
Maks. undertryk	25,4 kPa
Luftstrøm	2 × 74 L/s
Filteroverflade	2,24 m²
Sugeslange tilslutning	DN40/50 (adaptable DN70)
Hovedfunktioner	Tør- og vådsugning, brændbart støv klasse M, industriel brug
Vedligeholdelse og rengøring	Tømning af opsamler efter brug, rengøring med fugtig klud, regelmæssig udskiftning af hovedfilter og mikrofiber
Sikkerhed	Potentialudligning, parkeringsbremse, beskyttelse IPX4, beskyttelsesklasse I
Reservedele og reparerbarhed	Hovedfilter (ref. 9.439-542.0), mikrofiber (ref. 9.990-103.0), netledning (ref. 6.650-035.0)
Generelle oplysninger	Professionel og industriel brug, i overensstemmelse med EN 60335-2-69, garanti i henhold til Kärcher vilkår

Ofte stillede spørgsmål - IVM 60242 M ACD WS Kärcher

Hvordan bruger jeg apparatet i våd tilstand?

Til vådsugning skal du fylde urenhedsopsamleren med en inaktiv væske (vand eller olie). Brug den nederste sugeslange (vandseparator) og luk den øverste slange med en prop.

Hvordan tømmer jeg urenhedsopsamleren?

Sluk og tag stikket ud af apparatet. Aktiver parkeringsbremsen, træk i bøjlehåndtaget for at låse op og sænk opsamleren. Tag den ud, løsn klemmebeslagene, fjern den øverste del, og tøm resterne. Saml i omvendt rækkefølge.

Hvordan udskifter jeg hovedfilteret?

Afbryd strømmen og tag stikket ud. Lås sugehovedet og mellemringen op. Fjern det gamle stjernefoldede filter og læg det i en lufttæt pose. Indsæt det nye filter ved at justere vibratorelementerne, og saml derefter.

Hvad gør jeg, hvis sugekraften falder?

Kontrollér, at sugestikene er lukkede, at der ikke er blokering i mundstykket eller slangen, at opsamleren ikke er fuld, og at filteret ikke er tilstoppet. Udskift filteret om nødvendigt.

Hvordan transporterer jeg apparatet sikkert?

Tøm opsamleren og luk sugestikene med propper. Løsn parkeringsbremserne og skub med styrhåndtaget. Ved lastning skal du gribe fat i chassiset og styrhåndtaget. Bloker det mod glidning i et køretøj.

Hvilke typer støv kan jeg suge?

Apparatet er designet til at suge tørt støv af klasse M, inklusive brændbart støv. Det er ikke egnet til antændelseskilder eller eksplosive stoffer uden inaktiv væske.

Hvordan fylder jeg beholderen med inaktiv væske?

Lås op og tag urenhedsopsamleren ud. Hæld den inaktive væske (anbefalet vand eller olie) indtil mærket på niveauindikatoren. Sæt den øverste del på igen, og sørg for, at flodkuglen er guidet.

Hvordan rengør jeg apparatet efter brug?

Tøm og skyl opsamleren. Rengør ydersiden med en fugtig klud. Brug ikke silikonholdige rengøringsmidler. Skyl om nødvendigt tilbehøret med vand og tør det.

Hvad er proceduren ved filterbrud?

Sluk straks apparatet og tag stikket ud. Apparatet kan ikke længere bruges, før filteret er udskiftet. Udskift hovedfilteret og kontrollér for utætheder.

Hvordan opbevarer jeg apparatet?

Opbevar apparatet på et tørt og indendørs sted, sikret mod uautoriseret brug. Rul ledningen op omkring ledningsholderen. Sørg for, at opsamleren er tom.

BRUGSANVISNING IVM 60242 M ACD WS Kärcher

Sikkerhetsanvisninger.... 131

Forskriftsmessig bruk.... 132

Miljøvern 133

Symboler på apparatet.... 134

Igangsetting 134

Bruk.... 136

Transport.... 138

Lagring 139

Bistand ved feil.... 140

Sikkerhetsanvisninger

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

Fremgangsmåte i nødstilfelle

⚠️FARE

Forholdsregler ved filterbrudd/lekkasje:

Apparatet er ment for:

Symboler på apparatet

ADVARSEL: Dette apparatet må ikke plasseres i sone 22. Hvis sone 22 foreligger, må det benyttes et eksplosjonssikkert apparat.

Klistremerket viser verdiene for maks. va- kuum relatert til den anvendte sugeslange- diameteren. Den aktuelle verdien kan leses av på manometeret. For verdiene som gjel- der for dette apparatet, se kapittel Avlese minimum-volumstrøm. Dersom verdien ikke oppnås, må filteret rengjøres/skiftes ut (se kapittel Skifte hovedfilter). De ulike su- geslangediameterne muliggjør en tilpas- ning til de forskjellige tilkoblingsdiameterne for tilbehørsdelene.

Mikrofleece

(bestillingsnr. 9.990-103.0)

Hovedfilter

(Bestillingsnr. 9.439-542.0)

Igangsetting

ADVARSEL

Ukorrekt tilkoblet potensialutjevningsledning

Elektrisk støt

Før hver igangsetting må du kontrollere om potensialutjevningsledningen (jordledningen) er tilkoblet.

ADVARSEL

Pass på at jordingen på understellet er i kontakt med smussbeholderen.

1. Sett apparatet i arbeidsposisjon.
2. Sikre apparatet med parkeringsbremse- ne.

3. Forviss deg om at sugehodet er satt riktig på plass.

4. Fyll smussbeholderen med vann eller olje opp til merket (bestillingsnr. 9.990-272.0) (se kapittel Fyll smussbeholderen med inert væske).

5. Koble jordingsklemmen til den eksterne potensialutjevningen.

6. Fjern tetningspluggen på oppsamlings- beholderen (se kapittel Velge sugetil- kobling).

7. Sett sugeslangen inn i sugetilkoblingen.

8. Påse at sugekoblingen på filterringen er tett lukket med en tetningsplugg (se kapittel Lukke sugetilkobling).

9. Kontroller fyllnivået i smussbeholderen (se kapittel Kontroller fyllnivået i smussbeholderen).

10. Tøm smussbeholderen ved behov (se kapittel Tøm smussbeholderen).

11. Sett ønsket tilbehør (ikke inkludert i leveringsomfanget) på sugeslangen.

12. Pass på at smussbeholderen er satt korrekt inn.

Velge sugetilkobling

Apparatet er utstyrt med 2 sugestusser.

• Sugestuss på smussbeholderen
• Tørrsuging med våtseparator: Finstøv, pulver
  Smussbeholderen med vätseparatorfunksjon må være fylt med de inerte

væskene vann eller olje. Vi anbefaler olje med bestillingsnr. 9.990-272.0.

- Sugestuss på filterringen Er ved forskriftsmessig bruk tett lukket med en tetningsplugg.

Det må ikke kobles til to sugeslanger på sugeren samtidig. Ved forskriftsmessig bruk skal bare den nedre sugestussen brukes.

Fyll smussbeholderen med inert væske

Pass på at jordingen på understellet er i kontakt med smussbeholderen.

Ikke sug opp eksplosivt og konduktivt materiale uten en inert væske.

ADVARSEL

Du må aldri fjerne hovedfilterelementet mens suging pågår.

OBS

Manglende inert væske

1. Pass på at det ikke suges opp mer enn 8 liter materiale.
2. Tøm smussbeholderen ved behov (se kapittel Tøm smussbeholderen).
3. Skift hovedfilter ved behov (se kapittel Skifte hovedfilter).

Merknad

Pass på at jordingen på understellet er i kontakt med smussbeholderen.

Drener inert væske fra smussbeholderen

1. Slå av apparatet.
2. Sikre apparatet med parkeringsbremse- ne.
3. Lukk sugetilkoblingen (se kapittel Lukke sugetilkobling).

Figur C

Pass på at jordingen på understellet er i kontakt med smussbeholderen.

Smussbeholderen er tom.

1. Sett på sugehodet og lås det.

Bytt ut mikrofleece

Pass på at jordingen på understellet er i kontakt med smussbeholderen.

Sugeturbinen går ikke

1. Kontroller stikkontakten og sikringen for strømforsyningen.
2. Kontroller nettkabelen og nettpluggen til apparatet.
3. Slå på maskinen.

Sugekraften avtar

1. Lukk den uforseglede sugetilkoblingen (se kapittel Lukke sugetilkobling).
2. Fjern blokkeringer fra sugedysen, sugerøret eller sugeslangen.
3. Kontroller at sugehodet og smussbeholderen sitter korrekt.
4. Tøm smussbeholderen (se kapittel Tøm smussbeholderen).

5. Kontroller filterets feste, og korriger ved behov.

6. Skift ut hovedfilteret (se kapittel Skifte hovedfilter).

7. Skift ut mikrofleecen (se kapittel Bytt ut mikrofleece).
8. Sjekk tilstanden til den inerte væsken.

a Sjekk nivået av inert væske og etterfyll inert væske ved behov (se kapittel Fyll smussbeholderen med inert væske)

b Kontroller kvaliteten på den inerte væsken, bytt om nødvendig ut den inerte væsken (se kapittel Drener inert væske fra smussbeholderen og kapittel Fyll smussbeholderen med inert væske).

Ingen sugekraft

Den mekaniske utkoblingen avbryter volumstrømmen fordi det er for lite inert væske i smussbeholderen.

1. Etterfyll inert væske (se kapittel Fyll smussbeholderen med inert væske).

1. Kontroller om smussbeholderen er korrekt festet.
2. Kontroller filterets feste, og korriger ved behov.
3. Skift ut hovedfilteret (se kapittel Skifte hovedfilter).
4. Fyll på inert væske når apparatet brukes med våtseparator (se kapittel Fyll smussbeholderen med inert væske).

Avfallshändtering

(Se adresse på baksiden)

Produkt: Apparat til tørrsuging

Anvendte ikke harmoniserte standarder

IEC 60335-1

IEC 60335-2-69

Generelle henvisninger 142

Sikkerhedshenvisninger.... 143

Bestemmelsesmæssig anvendelse.... 144

Miljøbeskyttelse.... 145

Generelle henvisninger

Læs denne originale driftsvejledning før første ibrugtagning

af maskinen, følg anvisningerne i den og opbevar den til senere brug eller efterfølgende brugere.

• Før første ibrugtagning er det absolut nødvendigt at læse sikkerhedsanvisning nr. 5.956-249.0.
• Hvis driftsvejledningen og sikkerhedsanvisninger ikke overholdes, kan der opstå skader på maskinen og fare for brugeren og andre personer.
• Informér straks forhandleren ved transportskader.

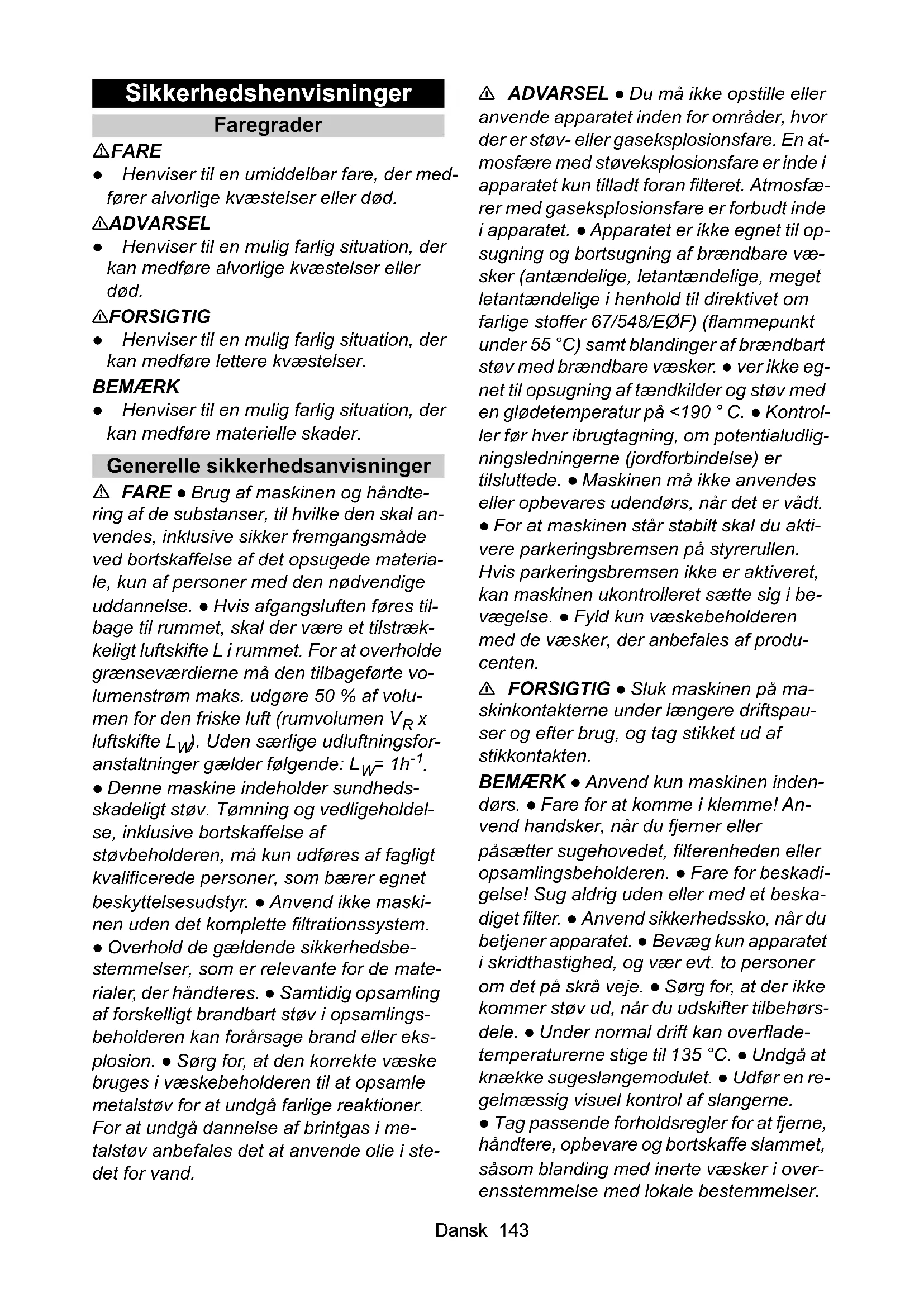

Sikkerhedshenvisninger

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

△FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMÆRK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Generelle sikkerhedsanvisninger

⚠️ FARE ● Brug af maskinen og håndtering af de substanser, til hvilke den skal anvendes, inklusive sikker fremgangsmåde ved bortskaffelse af det opsugede materiale, kun af personer med den nødvendige uddannelse. ● Hvis afgangsluften føres tilbage til rummet, skal der være et tilstrækkeligt luftskifte L i rummet. For at overholde grænseværdierne må den tilbageførte volumenstrøm maks. udgøre 50 % af volumen for den friske luft (rumvolumen V_R × luftskifte L_W ). Uden særlige udluftningsforanstaltninger gælder følgende: L_W = 1h^-1 .

- Denne maskine indeholder sundhedsskadeligt støv. Tømning og vedligeholdelse, inklusive bortskaffelse af støvbeholderen, må kun udføres af fagligt kvalificerede personer, som bærer egnet beskyttelsesudstyr. • Anvend ikke maskinen uden det komplette filtrationssystem.

- Overhold de gældende sikkerhedsbestemmelser, som er relevante for de materialer, der håndteres. - Samtidig opsamling af forskelligt brandbart støv i opsamlingsbeholderen kan forårsage brand eller eksplosion. - Sørg for, at den korrekte væske bruges i væskebeholderen til at opsamle metalstøv for at undgå farlige reaktioner. For at undgå dannelse af brintgas i metalstøv anbefales det at anvende olie i stedet for vand.

⚠ ADVARSEL ● Du må ikke opstille eller anvende apparatet inden for områder, hvor der er støv- eller gaseksplosionsfare. En atmosfære med støveksplosionsfare er inde i apparatet kun tilladt foran filteret. Atmosfærer med gaseksplosionsfare er forbudt inde i apparatet. ● Apparatet er ikke egnet til op-sugning og bortsugning af brændbare væsker (antændelige, letantændelige, meget letantændelige i henhold til direktivet om farlige stoffer 67/548/E∅F) (flammepunkt under 55 °C) samt blandinger af brændbart støv med brændbare væsker. ● ver ikke eg-net til op-sugning af tændkilder og støv med en glødetemperatur på <190 °C. ● Kontrol-ler før hver ibrugtagning, om potentialudlig-ningsledningerne (jordforbindelse) er tilsluttede. ● Maskinen må ikke anvendes eller opbevares udendørs, når det er vådt. ● For at maskinen står stabilt skal du akti-vere parkeringsbremsen på styrerullen. Hvis parkeringsbremsen ikke er aktiveret, kan maskinen ukontrolleret sætte sig i be-vægelse. ● Fyld kun væskebeholderen med de væsker, der anbefales af produ-centen.

⚠ FORSIGTIG • Sluk maskinen på maskinkontakterne under længere driftspauer og efter brug, og tag stikket ud af stikkontakten.

BEMÆRK • Anvend kun maskinen indendørs. • Fare for at komme i klemme! Anvend handsker, når du fjerner eller påsætter sugehovedet, filterenheden eller opsamlingsbeholderen. • Fare for beskadi-gelse! Sug aldrig uden eller med et beskadiget filter. • Anvend sikkerhedssko, når du betjener apparatet. • Bevæg kun apparatet i skridthastighed, og vær evt. to personer om det på skrå veje. • Sørg for, at der ikke kommer støv ud, når du udskifter tilbehørs-dele. • Under normal drift kan overflade-temperaturerne stige til 135 °C. • Undgå at knække sugeslangemodulet. • Udfør en regelmæssig visuel kontrol af slangerne.

- Tag passende forholdsregler for at fjerne, håndtere, opbevare og bortskaffe slammet, såsom blanding med inerte væsker i overensstemmelse med lokale bestemmelser.

- Brintgas er brandfarlig og kan dannes ved opsamling af visse materialer såsom aluminium, magnesium osv. Ventilen for-hindrer ophobning af brintgas i væskebe-holderen. Rengør, og inspicer ventilen regelmæssigt, og undersøg den for tegn på skader. • Sørg for tilstrækkelig ventilation af opstillingsstedet for at reducere brintkoncentrationen. • Tøm smudsbeholderen efter hver brug, og når den er fuld af slam, for at reducere dannelsen af brintgas.

Elektrisk tilslutning

Maskinen må kun tilsluttes til en elektrisk tilslutning, der er udført af en elektriker iht. IEC 60364. For tilslutningsværdier, se Tekniske data og typeskilt.

⚠️FARE

Fare for elektrisk stød

Livsfare

Undgå at beskadige de elektriske tilslutningsledninger, f.eks. ved at køre over dem, klemme dem eller trække i dem. Beskyt kablerne mod varme, olie og skarpe kanter.

Kontroller maskinens nettilslutningsledning før hver drift. Maskinen må ikke tages i brug med beskadiget kabel. Lad en autoriseret elektriker udskifte et beskadiget kabel.

Reaktion i nødstilfælde

⚠️FARE

Fare for tilskadekomst og beskadigelse i tilfælde af kortslutning eller andre elektriske fejl

Fare for elektrisk stød, fare for forbrændinger

Reaktion i tilfælde af filterbrud/lækage:

1. Sluk omgående for maskinen.
   Maskinen må ikke anvendes.
2. Monter filteret.

Bestemmelsesmæssig anvendelse

Apparatet er beregnet til:

- våd- og tørrensning af gulv- og vægflader

• Opsugning af tørt, brandbart, sundhedsfarligt og opsamlet støv; støvklasse M i henhold til EN 60335-2-69
• Opsugning af ikke eksplosive stoffer
• Opsugning af brændbart støv i alle støv-eksplosionsklasser
• Opsugningen af støv og grov smuds
• Opsugning af brændbart støv fra en zone 22, hvis apparatet er installeret uden for eksplosionsfarlige områder
• Opsugning af fugtige og flydende substanser
• Absorption af følgende stoffer udelukkende ved anvendelse af inert væske:

- Titaniumstøv

– Eksplosivt støv med ledeevne

- Magnesiumstøv eller -pulver

- Kondensstøv og eksplosivt metalpulver fra additiv fremstilling (3D-tryk)

• Industriel brug, f.eks. i lager- og produktionsområder
• Erhvervsmæssig brug, f.eks. på hoteller, skoler, hospitaler, fabrikker, butikker, kontorer samt udlejningsvirksomheder.

Hvis en klassificeret Ex-zone er til stede på opstillingsstedet for apparatet, skal der anvendes en tilsvarende Ex-apparat.

Apparatet fungerer kun korrekt, når der anvendes sugeslanger med de nominelle diametre DN40 og DN50.

Enhver anden brug anses som ikke korrekt. Apparatet er ikke egnet til:

• Opsugning af tændkilder og støv med glødetemperatur ≤ 190 °C
• Opsugning af eksplosionsfarlige eller sidestillede stoffer i henhold til §1 i SprengG (den tyske lov om sprængstoffer), eksplosive damp-luft-blandinger
• Opsugning af blandinger af brandfarlige væsker og brændbart støv
• Opsugning af glødende eller varme partikler, dette kan ellers føre til brand eller eksplosion
  • Opsugning af giftige stoffer
• Tilslutning til en støvgenererende maskine

Miljøbeskyttelse

Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage mæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier eller olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH

Eksplosionsfare på grund tilbehør, der ikke er godkendt

Brug kun tilbehør, der er godkendt af producenten og mærket med Ex-mærket til brug med konstruktion 22.

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Der er ikke inkluderet tilbehør i leverancen. Tilbehøret skal bestilles separat i overensstemmelse med anvendelsesformålet.

Leveringsomfang

Kontroller ved udpakningen, om indholdet er komplet. I tilfælde af transportskader bedes du kontakte din forhandler.

Maskinbeskrivelse

Figurer, se grafikside

Figur A

①Understel
②Styrerulle med parkeringsbremse
③ Spændelasker på smudsbeholderen
④ Smudsbeholder

⑤Filterring
⑥ Kabelholder
⑦ Holder til sugerør
⑧ Mellemringens lås
⑨ Mellemring
⑩Typeskilt
⑪Netkabel
⑫Kabelkrog
⑬Bæregreb
⑭Bøjlegreb på smudsbeholder
⑮Sugedyse uden vådseparator
⑯Holder til gulv-mundstykke
⑰Manometer
⑱Skubbebøjle
⑲Filterrenserens håndtag
20 Maskinkontakt på sugeturbine 2
⑳Maskinkontakt på sugeturbine 1
22 Sugehoved
23 Lås på sugehovedet
24 Filtervibrator
25Tætningsring
26Filter
27 Mekanisk frakobling
28 Sugedyse med vådseparator
29 Udluftningsventil
30 Filterskum
31 Mikrofiberdug
32Si
33Påfyldningsniveauslange
34Kuglehane

Symboler på maskinen

Maskinen er beregnet til opsugning af støv indtil støvklasse M.

▲ADVARSEL

Beskadigelse af hud, lunger og øjne

Udstødning af finstøv i forbindelse med tømnings- og vedligeholdelsesarbejder samt bortskaffelse

vedligeholdelsesarbejder, herunder bortskaffelse af støvsamlebeholderen.

Maskinen er beregnet til opsugning af brandbart støv, opstilling uden for zone 22.

WARNUNG: Denne maskine må ikke opstilles i zone 22. Hvis der foreligger en zone 22, skal der anvendes en EX-maskine.

Mærkaten viser værdierne for det maks. undertryk i forhold til den anvendte sugeslangediameter. Den aktuelle værdi kan aflæses på manometeret. Værdier, der gælder for denne maskine, se kapitel Af-læsning af min. volumenstrømmen. Hvis værdien underskrides, skal filteret udskiftes (se kapitel Udskiftning af hovedfilter). De forskellige sugeslangediametre muliggør en tilpasning til tilbehørsdelenes forskellige tilslutningsdiametre.

Mikrofiberdug

(Bestillingsnr. 9.990-103.0)

Hovedfilter

(Bestillingsnr. 9.439-542.0)

Ibrugtagning

ADVARSEL

Forkert tilsluttet potentialudligningsledning

Elektrisk stød

Kontroller før hver ibrugtagning, om potentialudligningsledningen (jordforbindelse) er tilsluttet.

ADVARSEL

Fare pga. sundhedsskadeligt støv

Luftvejssygdomme pga. indånding af støv.

Brug ikke støvsugeren uden filterelement, da der i så fald består sundhedsfare pga. forhøjet udledning af finstøv.

ADVARSEL

Forkert håndtering ved låsning af smudsbeholderen

Fare for at komme i klemme

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filterringen eller i nærheden af løftemekanikken, når låsen lukkes.

Betjen bøjlegrebet med begge hænder for at läse smudsbeholderen.

BEMAERK

Manglende filterelement

Beskadigelse af sugemotoren

Opsug ikke uden filterelement.

BEMAERK

Statisk opladning af smudsbeholderen

Antændelse af støv

Sørg for, at jordforbindelsen på chassiset har kontakt med smudsbeholderen.

1. Anbring maskinen i arbejdspositionen.

2. Sørg for at sikre maskinen med parke-ringsbremserne.

3. Sørg for, at sugehovedet er monteret korrekt.

4. Fyld smudsbeholderen til mærket med vand eller olie (bestillingsnr. 9.990-272.0) (se kapitel Fyld smudsbeholderen med inert væske).

5. Tilslut jordingsterminalen til den eksterne potentialudligning.

6. Fjern lukkeproppen på opsamlingsbeholderen (se kapitel Valg af sugetilslutning).

7. Sæt sugeslangen i sugeslangetilslutningen.

8. Sørg for, at sugeforbindelsen på filterringen er tæt lukket med en lukkeprop (se kapitel Lukning af sugetilslutning).

9. Kontroller niveauet i smudsbeholderen (se kapitlet Kontrol af påfyldningsni- veauet i smudsbeholder).

10. Tøm om nødvendigt smudsbeholderen (se kapitlet Tømning af smudsbeholderen).

11. Anbring det ønskede tilbehør (ikke inkluderet i leverancen) på sugeslangen.

12. Sørg for, at smudsbeholderen er monteret korrekt.

Valg af sugetilslutning

Maskinen er udstyret med 2 sugestudser.

• Sugestuds på smudsbeholder
  – Tørsugning med vådseparator: Finstøv, pulver
  Smudsbeholderen med vådseparationsfunktion skal fyldes med den inerte væske vand eller olie. Olie med bestillingsnr. 9.990-272.0 anbefales.

Er tæt forseglet med en lukkeprop, när den anvendes som tilsigtet.

Der må ikke tilsluttes to sugeslanger til sugeren samtidigt. Når den anvendes efter hensigten, må kun den nederste sugestuds anvendes.

Hvis vådseparato- ren anvendes, skal den øverste suge- studs være tæt luk- ket.

Lukning af sugetilslutning

ADVARSEL

Beskadigelse af hud, lunger og øjne på grund af finstøv

Når sugeslangen er fjernet, skal sugetilslutningen lukkes med lukkeproppen.

Figur B

1. Sæt lukkeproppen i sugetilslutningen, så den lukker præcist.
2. Skub lukkeproppen helt ind.
3. Drej lukkeproppen mod højre, indtil sugetilslutningen er tæt lukket.

Fyld smudsbeholderen med inert væske

Hvis smudsbeholderen med vådseparator anvendes, skal smudsbeholderen fyldes med inert væske før ibrugtagningen.

ADVARSEL

Bevægelige dele

Fare for at komme i klemme

Når du fjerner eller indsætter den øverste del af smudsbeholderen, skal du være opmærksom på bevægelige dele.

1. Sørg for at sikre maskinen med parke-ringsbremserne.

Figur C

1. Træk bøjlegrebet opad. Smudsbeholderen låses op og sænkes.

2. Tag fat i bøjlegrebet, og løft smudsbeholderen ud af maskinen.

Figur D

1. Løsn spændelaskerne på smudsbeholderen.
2. Fjern den øverste del af smudsbeholderen ved håndtaget.
3. Hæld den inerte væske vand eller olie i smudsbeholderen, indtil påfyldningsniveauet når mærket på påfyldningsindikatoren.
4. Når du indsætter den øverste del af smudsbeholderen, skal du sørge for, at svømmerkuglen er indsat i den passende føring.

ADVARSEL

Forkert håndtering ved låsning af smudsbeholderen

Fare for at komme i klemme

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filterringen eller i nærheden af løftemekanikken, når låsen lukkes.

Betjen bøjlegrebet med begge hænder for at låse smudsbeholderen.

Figur E

BEMAERK

Statisk opladning af smudsbeholderen

Antændelse af støv

Sørg for, at jordforbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen i omvendt rækkefølge, og lås den med bøjlegrebet.

Kontrol af påfyldningsniveauet i smudsbeholder

Hvis smudsbeholderen er fyldt op til markeringen, skal den tømmes. Maskinen slukker

ikke automatisk, när det maksimale påfyldningsniveau er overskredet.

1. Kontroller regelmæssigt niveauet i smudsbeholderen.
2. Sørg for, at der ikke indsuges mere end 8 liter materiale under opsugning.

Drift

⚠️FARE

Opsugning af eksplosivt og ledende metalstøv uden inert væske

Eksplosionsrisiko, varmeudvikling

Opsug aldrig eksplosivt og ledende materiale uden en inert væske.

ADVARSEL

Fare pga. sundhedsskadeligt støv

Luftvejssygdomme pga. indånding af støv. Brug ikke sugeren uden begge filterelementer, da der i så fald består sundhedsfare pga. forhøjet udledning af finstøv.

Kontroller, at begge filterelementer er korrekt monteret før brug.

BEMÆRK

Der må ikke komme finstøv ind i maskinen

Fare for beskadigelse af sugemotoren.

Fjern aldrig hovedfilterelementet under sugningen.

BEMAERK

Manglende inert væske

Beskadigelse af vådseparatoren

Opsug aldrig uden inert væske, når du bruger sugestudsen på vådseparatoren.

Tilkobling af maskinen

1. Sæt netstikket i stikkontakten.
2. Tænd for maskinen på sugeturbinens maskinkontakter.

Obs

Tænd og sluk altid sugeturbinerne efter hinanden. Alle sugeturbiner skal være tændt, for at manometeret til overvågning af den min. volumenstrøm fungerer korrekt.

Obs

I de fleste anvendelsestilfælde er det tilstrækkeligt, at du suger med 1 sugeturbine.

Tænd også for den 2. sugeturbine, hvis det er nødvendigt. Anvend ikke maskinen med begge sugeturbiner i mere end 15 minutter.

Dette kan medføre, at for meget fugtig luft gennemvæder hovedfilteret hurtigere. Lad om nødvendigt hovedfilteret tørre eller udskift det (se kapitel Udskiftning af hovedfilter).

1. Start sugeprocessen.

Gennemførelse af sugeproces

1. Kontroller regelmæssigt niveauet i smudsbeholderen, da maskinen ikke frakobler automatisk under opsugningen.

Obs

Maskinen er udstyret med en mekanisk overvågning. Denne overvågning afbryder luftstrømmen, när den inerte væske er kommet under det minimale påfyldningsni-veau. Påfyld inert væske for at fortsætte su-geprocessen (se kapitel Fyld smudsbeholderen med inert væske).

1. Sørg for, at der ikke indsuges mere end 8 liter materiale under opsugning.
2. Tøm om nødvendigt smudsbeholderen (se kapitlet Tømning af smudsbeholderen).
3. Tøm om nødvendigt hovedfilteret (se kapitlet Udskiftning af hovedfilter).

Obs

Hvis smudsbeholderen er fyldt med en inert væske, kan det ske, at fugtig luft strømmer gennem hovedfilteret under sugning og gennemvæder dette. Efter sugeprocessen skal hovedfilteret kontrolleres for fugt. Lad om nødvendigt hovedfilteret tørre eller udskift det (se kapitel Udskiftning af hovedfilter).

Aflæsning af min. volumenstrømmen

På forsiden af maskinen er der indbygget et manometer, der viser sugeundertrykket inden i maskinen. Hvis det maksimale undertryk (se tabel) nås, skal hovedfilteret udskiftes (se kapitel Udskiftning af hovedfilter). Værdien afhænger af maskinens ydelse og den anvendte sugeslange. Hvis undertrykket ikke reduceres væsentligt ved udskiftning af filteret, foreligger der et andet problem (se kapitel Hjælp ved fejl).

BEMÆRK

Overskridelse af det maksimale undertryk

Sugetab

Hvis den angivne værdi overskrides, falder lufthastigheden til under 20 m/s. Udskift filteret.

Nominal diameter, sugeslange	Maksimalt under-tryk
DN40 16,4 kPa (164 mbar)
DN50 12,9 kPa (129 mbar)
DN70 ---

Slukning af maskinen

1. Sluk for maskinen på maskinkontakterne på sugeturbinen.
2. Træk netstikket ud.
3. Afbryd jordingsklemmen fra den eksterne potentialudligning.

After hver brug

1. Afmonter tilbehøret.
2. Luk sugetilslutningen (se kapitel Lukning af sugetilslutning).
3. Skyl om nødvendigt tilbehøret med vand, og lad det tørre.
4. Tøm smudsbeholderen (se kapitlet Tømning af smudsbeholderen).
5. Rengør maskinen indvendigt og udven-digt vha. opsugning og aftørring med en fugtig klud.

Tømning af smudsbeholderen

Smudsbeholderen skal tømmes ved behov og efter brug. Indsugningsåbningen eller sugeslangen er lukket.

Kontroller regelmæssigt niveauet i smuds- beholderen, da maskinen ikke frakobler automatisk under opsugningen.

1. Sluk maskinen.
2. Sørg for at sikre maskinen med parke-ringsbremserne.

Figur C

1. Træk bøjlegrebet opad. Smudsbeholderen låses op og sænkes.
2. Tag fat i bøjlegrebet, og løft smudsbeholderen ud af maskinen.

Figur D

1. Løsn spændelaskerne på smudsbeholderen.
2. Fjern den øverste del af smudsbeholderen ved håndtaget.
3. Fjern skumelementet fra den nederste del af smudsbeholderen.
4. Fjern sigten med mikrofiberdug.
5. Fjern mikrofiberdugen fra sigten.
6. Mikrofiberdugen skal bortskaffes i henhold til lovbestemmelserne.
7. Tøm om nødvendigt den inerte væske fra smudsbeholderen (se kapitel Tøm smudsbeholderen for inert væske).

Obs

Du kan muligvis bruge den inerte væske flere gange.

1. Når du indsætter den øverste del af smudsbeholderen, skal du sørge for, at svømmerkuglen er indsat i den passende føring.

▲ADVARSEL

Forkert håndtering ved låsning af smudsbeholderen

Fare for at komme i klemme

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filterringen eller i nærheden af løftemekanikken, når låsen lukkes.

Betjen bøjlegrebet med begge hænder for at låse smudsbeholderen.

Figur E

BEMAERK

Statisk opladning af smudsbeholderen

Antændelse af støv

Sørg for, at jordforbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen i omvendt rækkefølge, og lås den med bøjlegrebet.

Tøm smudsbeholderen for inert væske

1. Sluk maskinen.
2. Sørg for at sikre maskinen med parke-ringsbremserne.
3. Luk sugetilslutningen (se kapitel Lukning af sugetilslutning).

Figur C

1. Træk bøjlegrebet opad. Smudsbeholderen låses op og sænkes.

2. Tag fat i bøjlegrebet, og løft smudsbeholderen ud af maskinen.

Figur F

1. Drej håndtaget på kuglehanen 90°.
2. Når opsamlingsbeholderen er helt tømt, drejes håndtaget til startpositionen.

ADVARSEL

Forkert håndtering ved låsning af smudsbeholderen

Fare for at komme i klemme

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filterringen eller i nærheden af løftemekanikken, när låsen lukkes.

Betjen bøjlegrebet med begge hænder for at låse smudsbeholderen.

Figur E

BEMAERK

Statisk opladning af smudsbeholderen

Antændelse af støv

Sørg for, at jordforbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen og lås den med bøjlegrebet.

Rengøring af maskinen

ADVARSEL

Ukorrekt bortskaffelse af spildevand

Miljøforurening

Overhold de lokale forskrifter om behandling af spildevand.

1. Rengør maskinen indvendigt og udvendigt vha. opsugning og aftørring med en fugtig klud.

Når du suger maskinen ren, skal du bruge en suger med samme eller bedre klassificering.

1. Skyl om nødvendigt tilbehøret (ikke inkluderet i leverancen) med vand og lad det tørre.

Opbevaring af maskinen

1. Rul netkablet rundt om kabelholderen.
2. Anbring maskinen i et tørt rum, og sørg for at sikre den mod brug af uvedkommende.

Transport

⚠FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt ved transporten.

Smudsbeholderen er tømt.

1. Luk begge sugetilslutninger for at sikre støvfri transport (se kapitlet Lukning af sugetilslutning).
2. Løsn parkeringsbremserne, og skub maskinen med skubbebøjlen.
3. Tag fat i chassiset og skubbebøjlen, när du skal læsse maskinen.
4. Ved transport i køretøjer skal maskinen sikres mod at glide eller vælte.

Opbevaring

⚠FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt vedopbevaring.

Smudsbeholderen er tömt.

1. Opbevar kun maskinen indenfor.

Utilsigtet startende apparat, berøring af strømførende dele

Fare for kvæstelse, fare for stød

Sluk apparatet inden arbejde på apparatet. Træk netstikket ud.

⚠️FARE

Fare pga. sundhedsskadeligt støv

Luftvejssygdomme pga. indånding af støv. Bær åndedrætsværn P2 eller højere og engangsdragt ved vedligeholdelsesarbejde (f.eks. filterskift).

ADVARSEL

Fare pga. sundhedsskadeligt støv

Luftvejssygdomme pga. indånding af støv. Sikkerhedsudstyr til forebyggelse af farer skal kontrolleres mindst en gang om året af producenten eller en uddannet person med henblik på sikkerhedsteknisk fejlfri funktion, f.eks. maskinens tæthed, skader på filteret, kontrolanordningernes funktion.

BEMAERK

Silikoneholdige plejemidler

Kunststofdele kan blive angrebet.

Brug ikke silikoneholdige plejemidler til rengøringen.

Støvfjernende maskiner er sikkerhedsudstyr, der skal forebygge eller afværge farer i henhold til BGV A1.

• Ved vedligeholdelse udført af brugeren skal maskinen skilles ad, rengøres og vedligeholdes, såvidt det kan udføres, uden at der i den forbindelse opstår fare for vedligeholdelsespersonalet og andre personer. Træf passende sikkerhedsforanstaltninger, herunder afgiftning, inden komponenter skilles ad, forberedelse til filtreret tvangsudluftning på stedet, hvor maskinen skal skilles ad, rengøring af vedligeholdelsesområdet og beskyttelse af det pågældende personale.
• Maskinens yderside bør afgiftes og tørres af ved hjælp af støvsugning eller behandles med tætningsmiddel, før den fjernes fra fareområdet. Alle maskindele skal anses som forurenede, hvis de fjernes fra fareområdet. Der skal træffes egnede foranstaltninger for at undgå spredning af støv.
• Ved vedligeholdelses- og reparationsarbejder skal alle forurenede genstande, som ikke kan rengøres på tilfredsstillende vis, smides ud. Sådanne genstande skal bortskaffes i tætte poser i overensstemmelse med de gældende bestemmelser for bortskaffelse af affald af denne art.
• Indsugningsstudserne skal lukkes med lukkepropperne i forbindelse med transport og vedligeholdelse af maskinen.
• Vær opmærksom på, at du selv kan udføre mindre vedligeholdelses- og plejearbejde.
• Rengør maskinens overflade og beholderens inderside regelmæssigt med en fugtig klud.
• Udfør en regelmæssig visuel kontrol for tilstopning af slangerne.

Kontrol- og vedligeholdelsesarbejde

Få udført en regelmæssig kontrol af maskinen iht. lovgiverens pågældende nationale forskrifter til forebyggelse af ulykker. Vedligeholdelsesarbejde skal udføres af en sagkyndig person på regelmæssige tidspunkter iht. producentens angivelser, og i den forbindelse skal de eksisterende bestemmelser og sikkerhedskrav overholdes. Arbejde på el-anlægget må kun udføres af en autoriseret elektriker. Ved spørgsmål kontaktes KÄRCHER filialen.

Udskiftning af hovedfilter

1. Sluk maskinen.
2. Træk netstikket ud.
3. Lås sugehovedet op, og tag det af.
4. Lås mellemringen op, og tag den af.
5. Tag det forurenede stjernefilter ud.
6. Efter udtagningen fra maskinen skal du straks anbringe det forurenede stjernefilter i en pose og lukke posen tæt.
7. Bortskaf det forurenede stjernefilter i overensstemmelse med de lovmæssige krav.
8. Fjern evt. snavs på renluftsiden.
9. Kontroller pakningen for beskadigelser.

10. Indsæt det nye stjernefilter:
    a Det nye stjernefilter trækkes over filtervibratoren på mellemringen, således at vibreringselementerne er placeret midt i filterlommerne.
    b Anbring mellemringen med stjernefilter og filtervibrator på filterringen.
    c Lås mellemringen.

11. Sæt sugehoved på, og lås det fast.

Udskiftning af mikrofiberdug

1. Sluk maskinen.
2. Sørg for at sikre maskinen med parke-ringsbremserne.

Figur C

1. Træk bøjlegrebet opad. Smudsbeholderen låses op og sænkes.

2. Tag fat i bøjlegrebet, og løft smudsbeholderen ud af maskinen.

Figur D

1. Løsn spændelaskerne på smudsbeholderen.
2. Fjern den øverste del af smudsbeholderen ved håndtaget.
3. Fjern skumelementet fra den nederste del af smudsbeholderen.
4. Fjern sigten med mikrofiberdug.
5. Fjern mikrofiberdugen fra sigten.
6. Mikrofiberdugen skal bortskaffes i henhold til lovbestemmelserne.
7. Indsæt den nye mikrofiberdug.
8. Når du indsætter den øverste del af smudsbeholderen, skal du sørge for, at svømmerkuglen er indsat i den passende føring.

ADVARSEL

Forkert håndtering ved låsning af smudsbeholderen

Fare for at komme i klemme

Hold på intet tidspunkt hænderne mellem smudsbeholderen og filterringen eller i nærheden af løftemekanikken, när låsen lukkes.

Betjen bøjlegrebet med begge hænder for at låse smudsbeholderen.

Figur E

BEMAERK

Statisk opladning af smudsbeholderen

Antændelse af støv

Sørg for, at jordforbindelsen på chassiset har kontakt med smudsbeholderen.

1. Indsæt smudsbeholderen i omvendt rækkefølge, og lås den med bøjlegrebet.

Hjælp ved fejl

⚠️FARE

Utilsigtet tænding af maskinen / Elektrisk stød

Utilsigt tænding af sugemotoren kan medføre kvæstelser. Spænding i elektriske dele kan føre til strømstød.

Sluk maskinen, inden alt arbejde på maskinen, og træk netstikket ud.

Lad alle kontroller og arbejde på elektriske dele udføre af en fagmand.

Obs

Hvis der opstår en fejl, skal maskinen omgående slukkes. Fejlen skal udbedres, inden maskinen tages i brug igen.

Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolleres af kundeservice.

Sugeturbine kører ikke

1. Kontrollér stikdåsen og strømforsyningens sikring.
2. Kontroller maskinens netkabel og netstik.
3. Tænd maskinen.

Sugekraft aftager

1. Luk den åbne sugetilslutning (se kapitlet Lukning af sugetilslutning).
2. Fjern blokeringerne fra sugedysen, su- gerøret eller sugeslangen.
3. Kontroller, om sugehovedet og smuds- beholderen er korrekt monteret.
4. Tøm smudsbeholderen (se kapitlet Tømning af smudsbeholderen).
5. Kontroller, og korriger evt. filterets place- ring.
6. Udskift hovedfilteret (se kapitlet Udskiftning af hovedfilter).
7. Udskift mikrofiberdugen (se kapitel Udskiftning af mikrofiberdug).
8. Kontroller tilstanden for den inerte væske.

a Kontroller påfyldningsniveauet for den inerte væske, påfyld om nødvendigt inert væske (se kapitlet Fyld smudsbeholderen med inert væske)

b Kontroller kvaliteten af den inerte væske, udskift om nødvendigt den inerte væske (se kapitel Tøm smudsbeholderen for inert væske og kapitel Fyld smudsbeholderen med inert væske).

Sugekraft ikke tilgængelig

Den mekaniske frakobling afbryder volumenstrømmen, fordi der er for lidt inert væske i smudsbeholderen.

1. Påfyld inert væske (se kapitel Fyld smudsbeholderen med inert væske).

1. Kontroller sædet på smudsbeholderen.

2. Kontroller, og korriger evt. filterets place- ring.

3. Udskift hovedfilteret (se kapitlet Udskiftning af hovedfilter).

4. Påfyld inert væske ved anvendelse af vådseparator (se kapitel Fyld smudsbeholderen med inert væske).

Bortskaffelse

Maskinen skal bortskaffes i henhold til lovbestemmelserne, når levetiden er udløbet.

Garanti

I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved apparatet udbedres gratis inden for garantifristen, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kundeservicecenter medbringende kvittering for købet.

(Se adressen på bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale Kärcher-websted under "Downloads".

Tekniske data

Elektrisk tilslutning
Netspænding V 220-		240
Fase ~ 1
Netfrekvens Hz 50-60
Nominel effekt W 2100
Maksimal ydelse W 2400
Kapslingsklasse IPX4
Beskyttelsesklasse I*
Maks. tilladt netimpedans Ω		0.195+j0.122
Mål og vægt
Typisk driftsvægt	kg	108
Længde x bredde x højde	mm	1020 x680 x1490
Filterareal	m2	2,24
Omgivelsesbetingelser
Opbevaringstemperatur	°C	-10-40

Ydelsesdata apparat
Beholdervolumen	I	60
Beholdervolumen inert væske	I	20
Beholdervolumen sugemateriale	I	8
Vakuum (med overtryks-ventil)	kPa	25,4
Luftmængde	l/s	2x 74
Tilslutning til sugeslange	DN70
Nominal diameter, sugeslange		DN40/50
Bestillingsnummer filter		9.439-542.0

Beregnede værdier iht. EN 60335-2-69
Hånd-arm-vibrationsværdi m/s ^2		<2,5
Usikkerhed K m/s	^2	0,2
Lydtryksniveau L _pA	dB(A)	79
Usikkerhed K _pA	dB(A)	2

Netkabel
Type		H07R
		N-F
		3G1,5
		mm ^2
Delnummer		6.650-035.0
Kabellængde	m	10

* med elementer i beskyttelsesklasse II-bestemmelsen Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed.

Produkt: Tørsuger Produkt: Våd- og tørsuger Type: 9.990-xxx

Anvendte harmoniserede standarder

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Anvendte ikke-harmoniserede standarder

IEC 60335-1

IEC 60335-2-69

Anvendte nationale standarder

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

A. Haag

Kärcher Industrial Vacuuming GmbH
