Funktion / anvendelse VideoControl-Master er grundenheden for tilslutning af forskellige kameraenheder. Sammen med en kameraenhed sendes videobilleder i farver til LCD-enheden for at kontrollere vanskeligt tilgængelige steder fx i rørledninger, kanaler, ventilations- og udluftningsinstallationer.

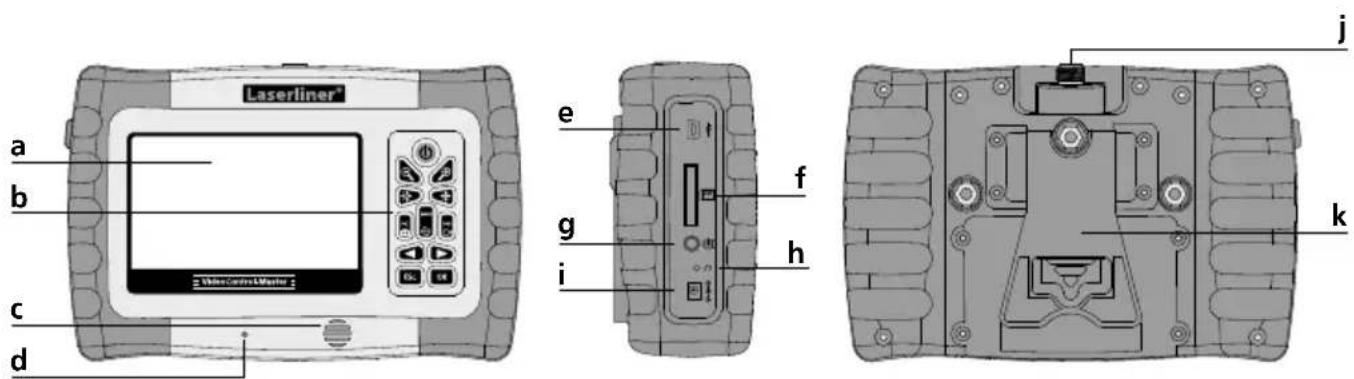

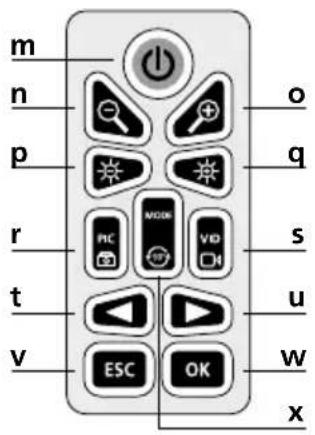

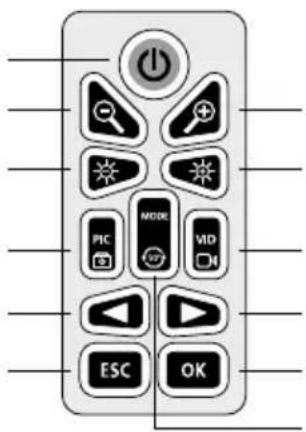

Udklapbar fod / vægophængning kVideoControl-Master

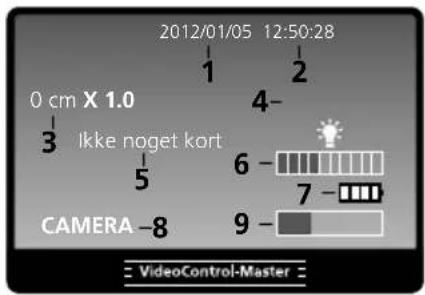

aktuel dato aktuelt klokkeslæt Længde foranstaltning (kun med PipeControl- LevelFlex-Camera) Zoom-trin (1.0 - 2.0) Indsæt SD-kort

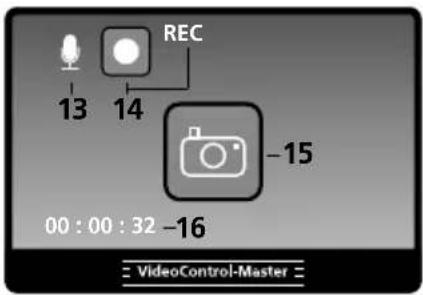

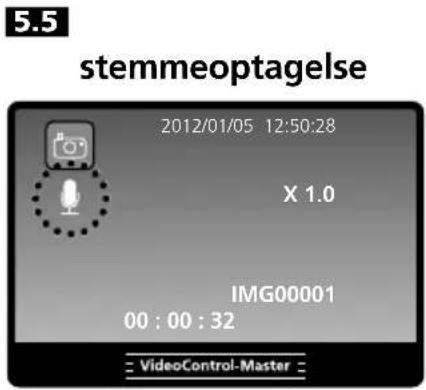

Optagelsens varighed Stemmeoptagelse Optagelse stemme Billedsymbol Varighed af stemmeoptagelse

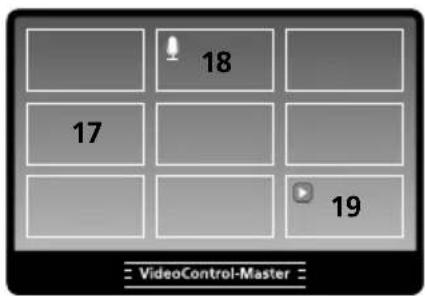

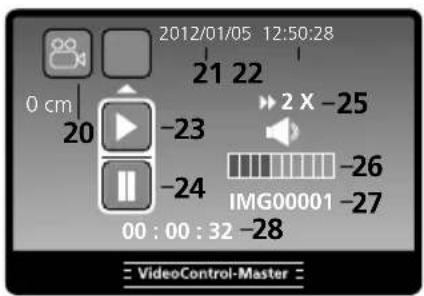

Billede (uden mærkning) Billede med stemme- optagelse (Mikrofon-symbol) Video (Play-symbol) Videosymbol Optagelsesdato

Optagelsesklokkeslæt Gengivelse Pause Fremadspoling video Lydstyrke Optagelsesnummer

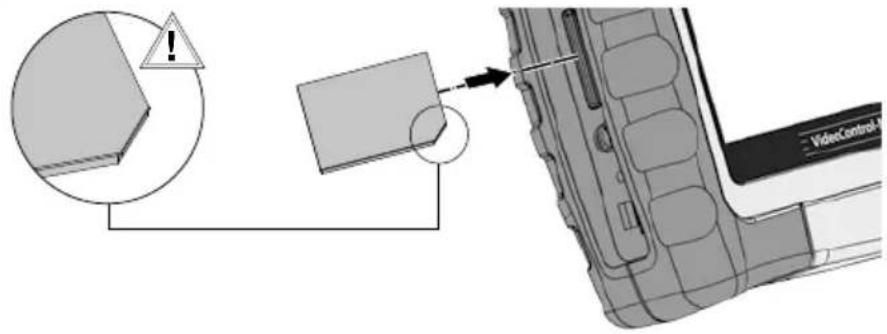

Indsæt SD-kort Tag SD-kort ud

Længde foranstaltning (kun med PipeControl- LevelFlex-Camera) Videoudgang Slet alle

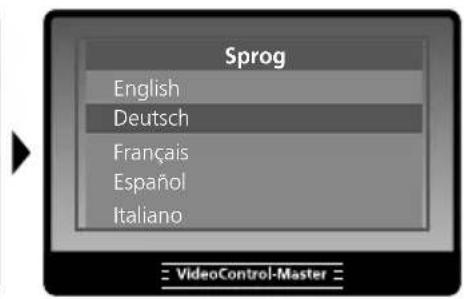

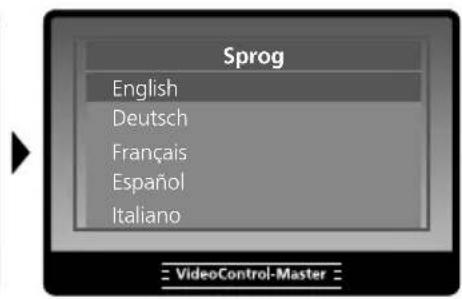

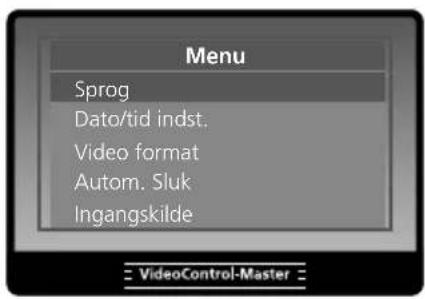

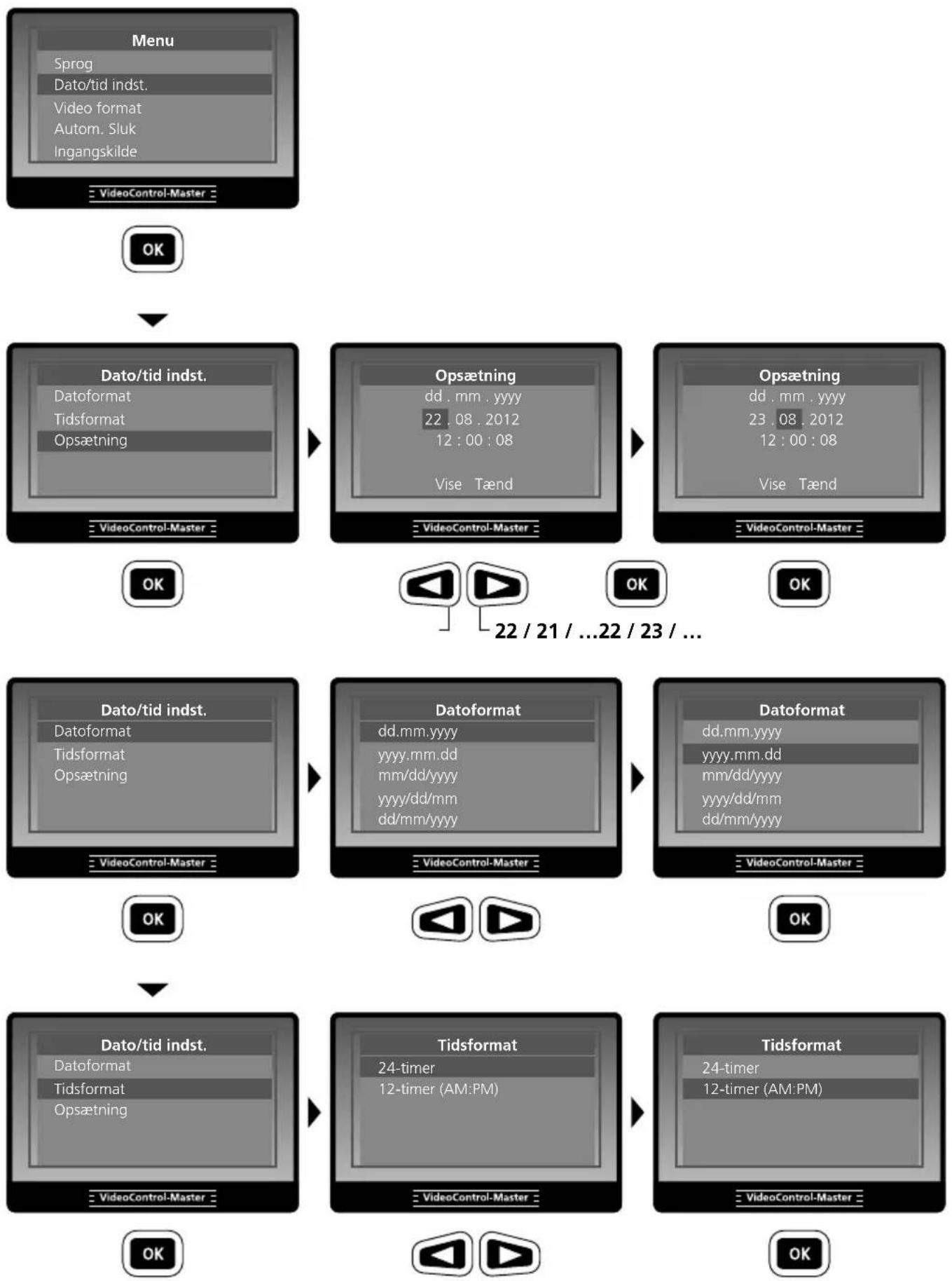

Menu SprogDato/tid indst.Video formatAutom. SlukIngangskildeLængde foranstaltningVideoudgangSlet alt Indstillingsmodus Menusprog Dato/klokkeslæt Video format PAL / NTSC Automatisk slukning Ingangskilde

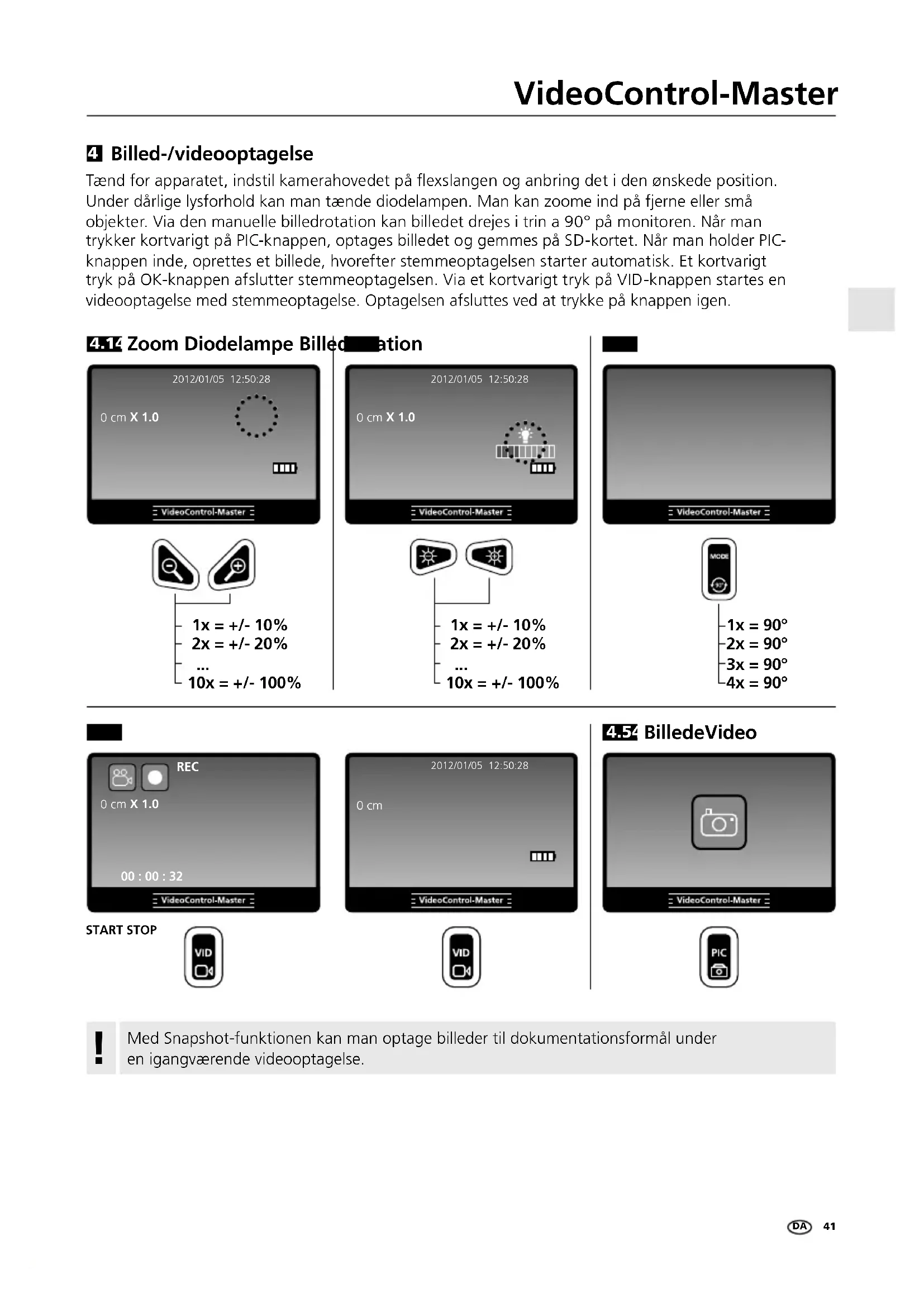

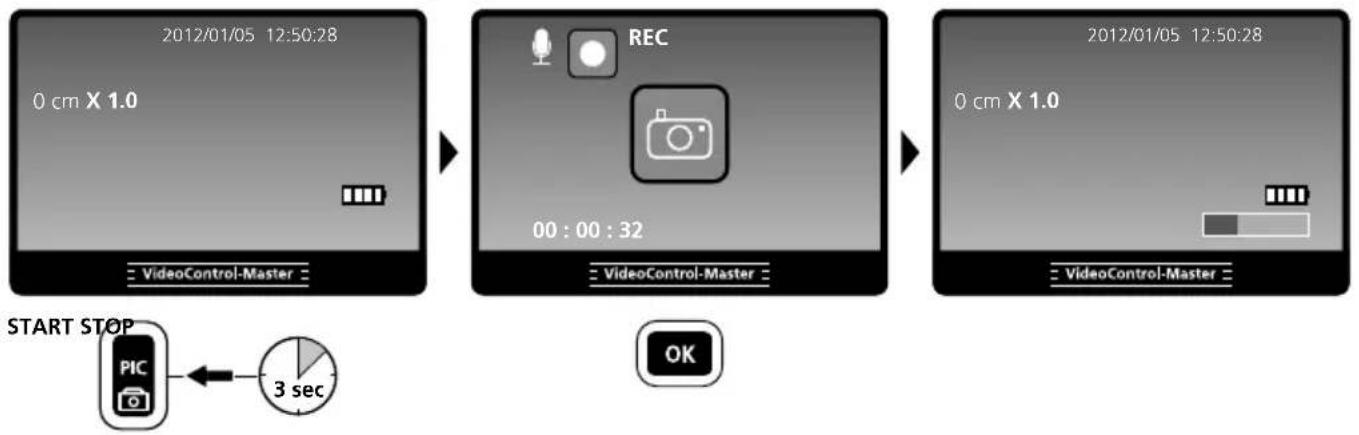

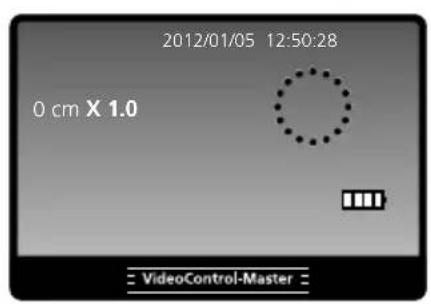

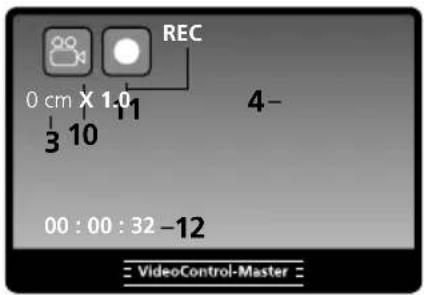

Billed-/videooptagelse Tænd for apparatet, indstil kamerahovedet på exslangen og anbring det i den ønskede position. Under dårlige lysforhold kan man tænde diodelampen. Man kan zoome ind på fjerne eller små objekter. Via den manuelle billedrotation kan billedet drejes i trin a 90° på monitoren. Når man trykker kortvarigt på PIC-knappen, optages billedet og gemmes på SD-kortet. Når man holder PIC- knappen inde, oprettes et billede, hvorefter stemmeoptagelsen starter automatisk. Et kortvarigt tryk på OK-knappen afslutter stemmeoptagelsen. Via et kortvarigt tryk på VID-knappen startes en videooptagelse med stemmeoptagelse. Optagelsen afsluttes ved at trykke på knappen igen. 2012/01/05 12:50:280 cm X 1.0 REC 00 : 00 : 32

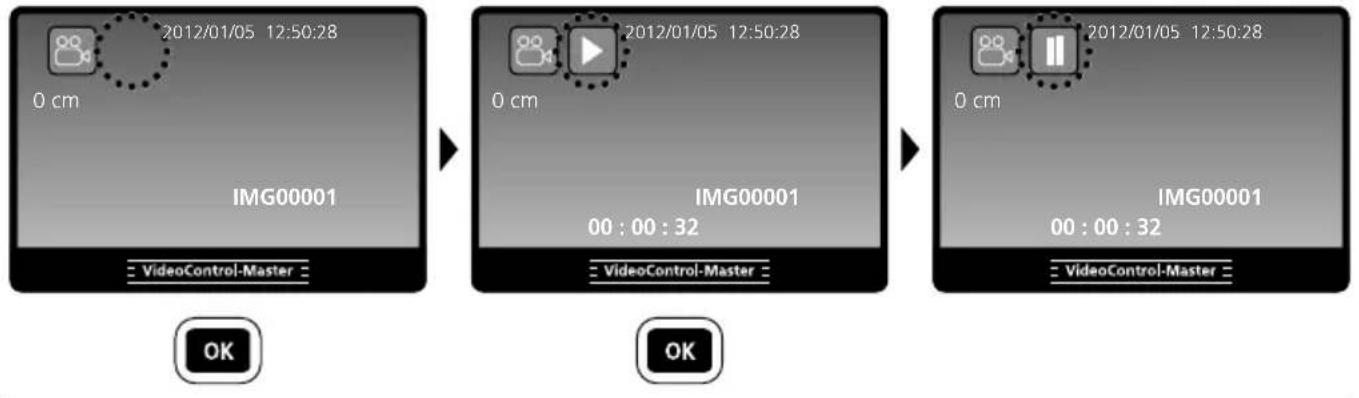

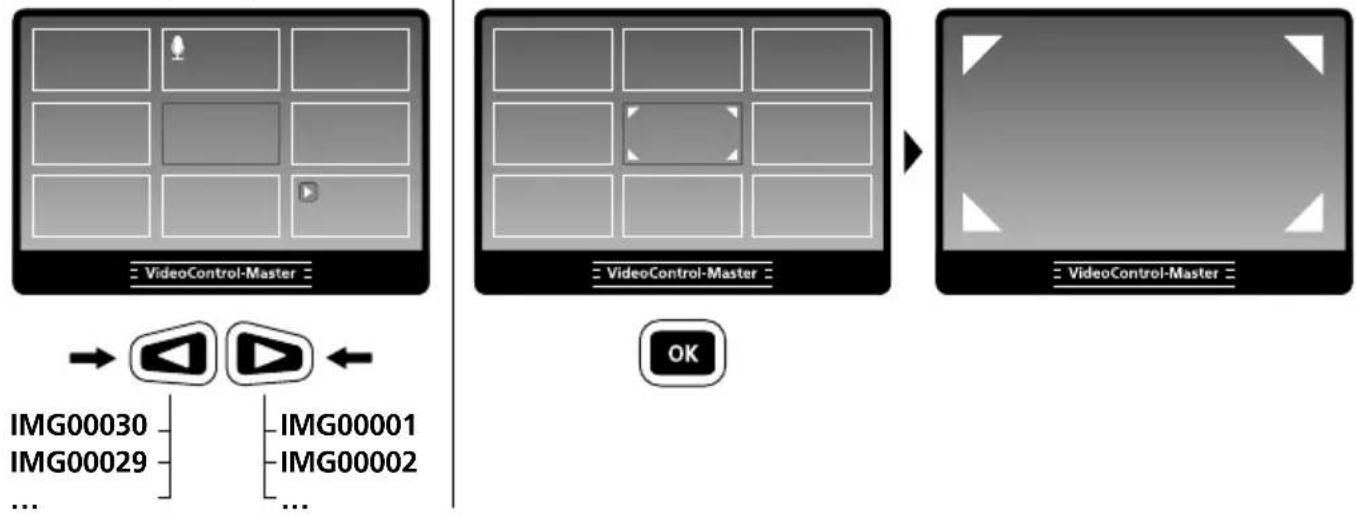

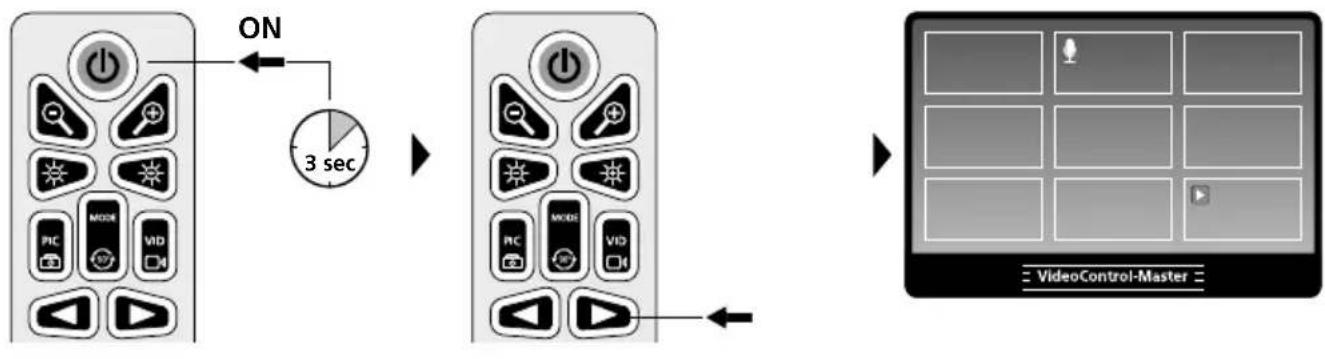

Gengivelse af billed-/videooptagelser Tænd for apparatet, og skift til gengivelsesmodus ved hjælp af piletasterne. Der vises en billedoversigt på displayet. Med piletasterne kan man navigere frem og tilbage. Når man trykker på OK-knappen, vises det valgte billede eller den valgte video i fuld skærmmodus. Trykker man kortvarigt på OK-knappen, starter afspilningen af en video- eller stemmeoptagelse; næste gang der trykkes, stopper gengivelsen. Billede med stemmeoptagelse START STOP

Navigering Fuld skærmmodus Kvaliteten af stemmeoptagelsen på apparatet er begrænset af den vandbeskyttede mikrohøjttaler. Stemmeoptagelser kan aflyttes i god lydkvaltet, hvis man overfører dem til en pc. !VideoControl-Master

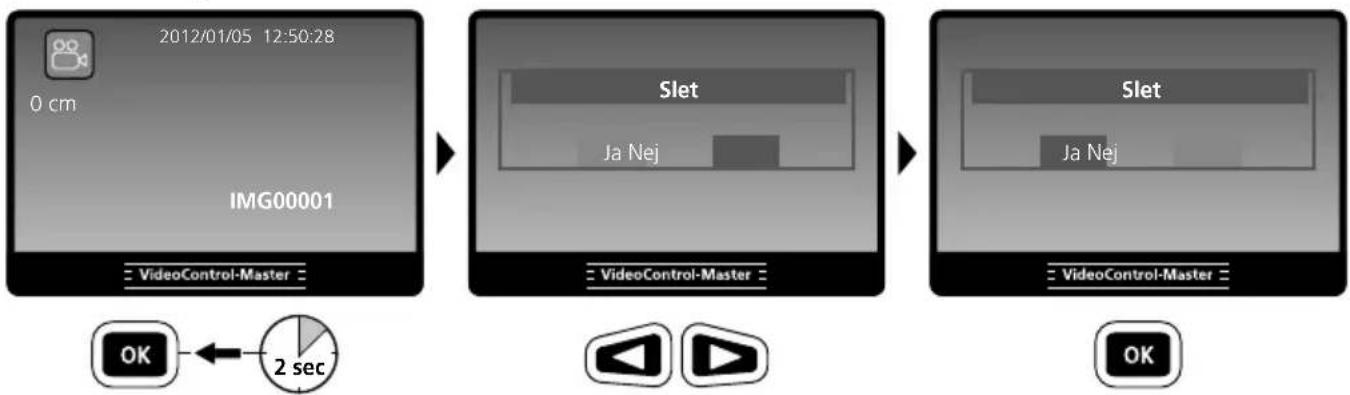

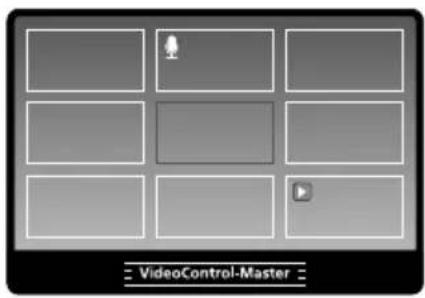

2 sec Slet Ja Nej Slet Ja Nej Sletning i fuld skærmmodus Sletning af billed-/videooptagelser Man sletter optagelser ved at holde OK-knappen inde et stykke tid (fuld skærmmodus) eller i billedoversigten, eftet at man forinden har udvalgt en række billeder.2 sec

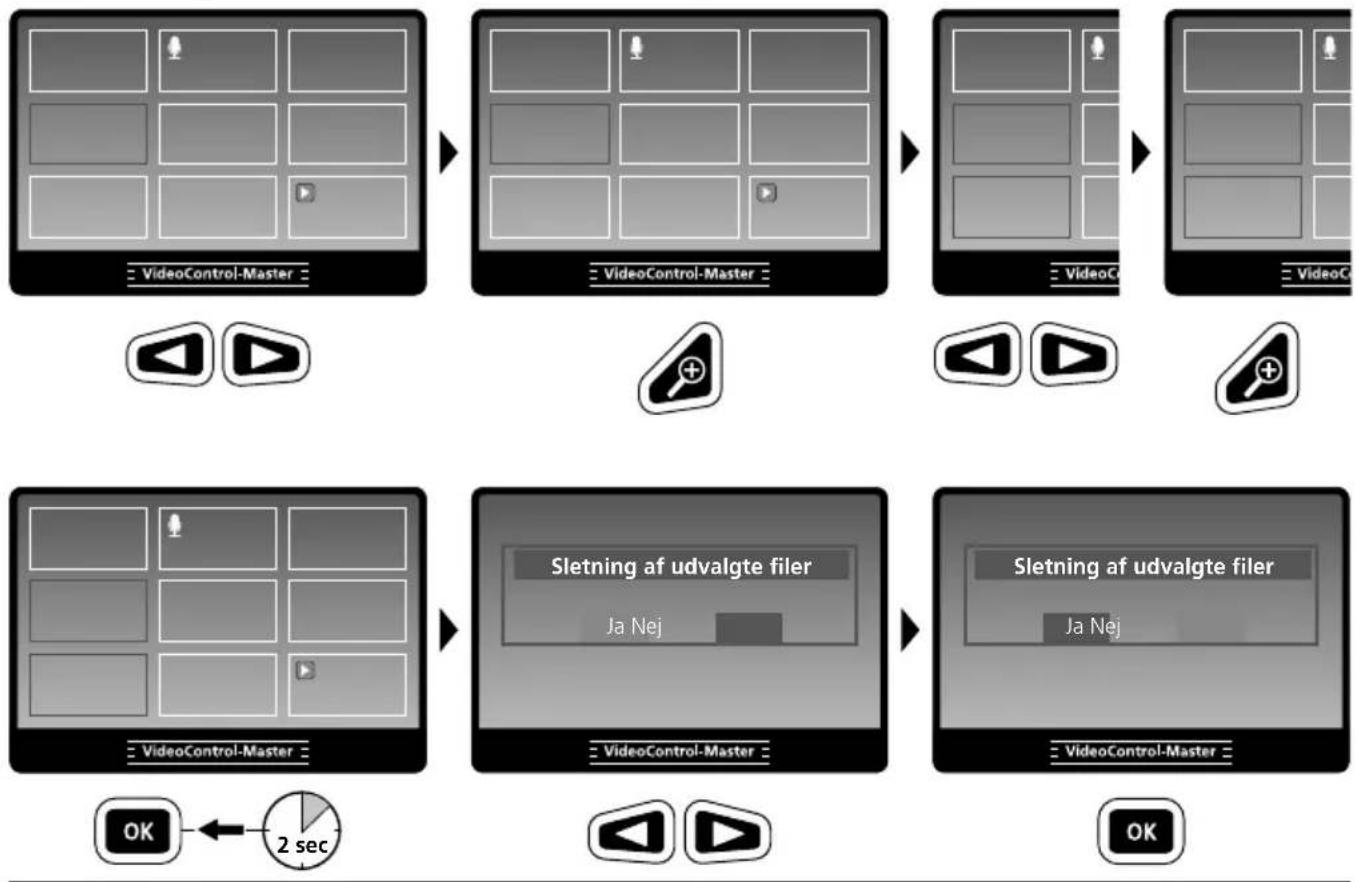

Sletning af ere billeder i billedoversigten Sletning af udvalgte ler Ja Nej Sletning af udvalgte ler Ja Nej BilledsammenligningsfunktionVideoControl-Master

Opsætning dd . mm . yyyy

12 : 00 : 08 Vise Tænd Dato/tid indst. Datoformat Tidsformat Opsætning Opsætning dd . mm . yyyy

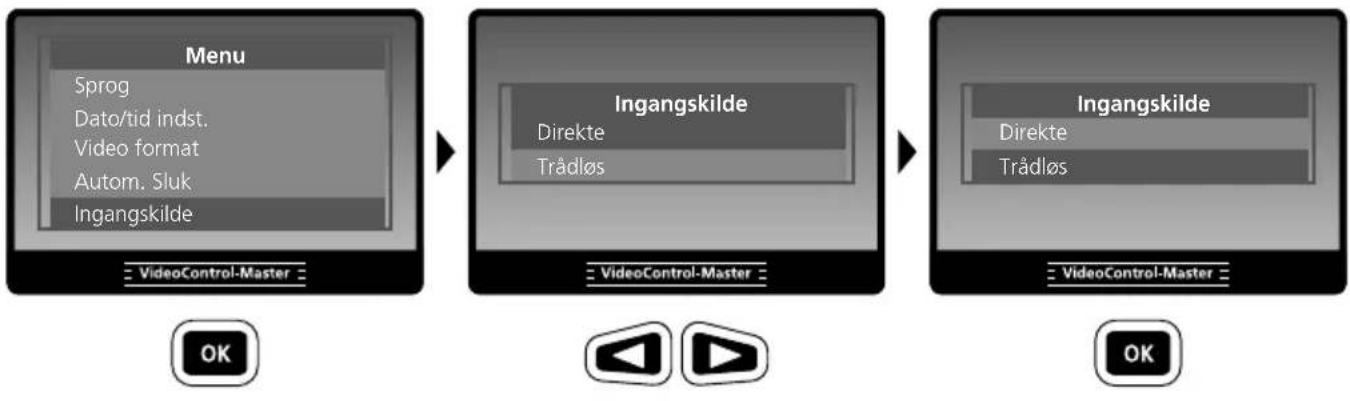

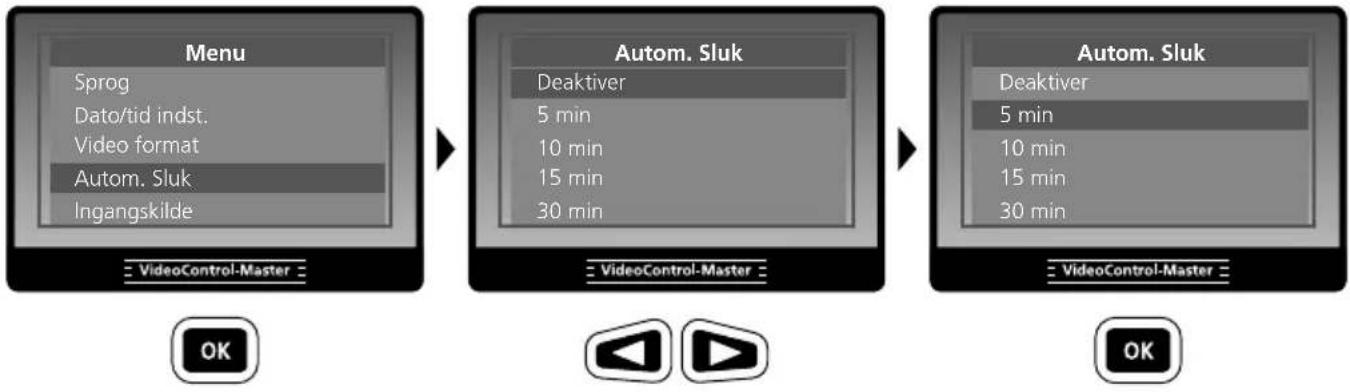

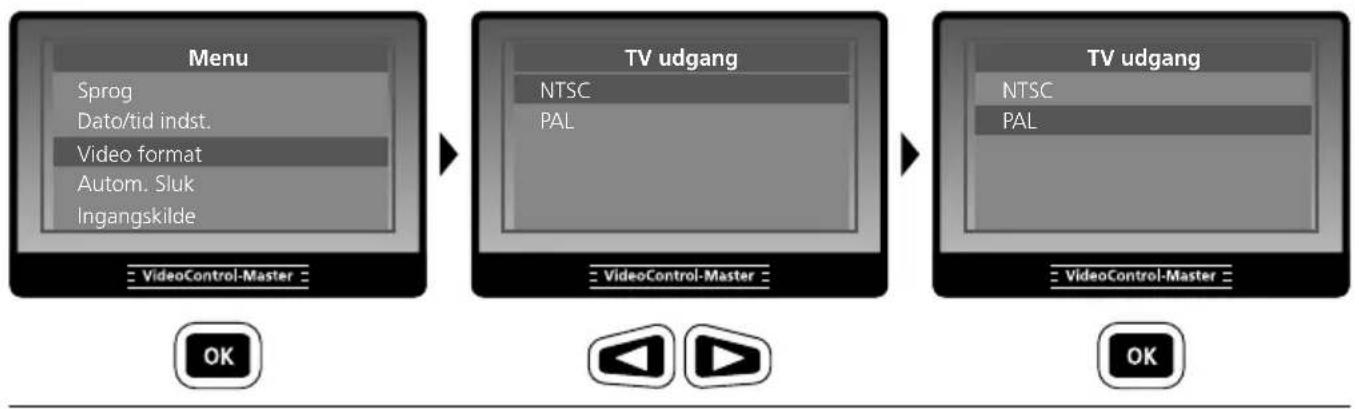

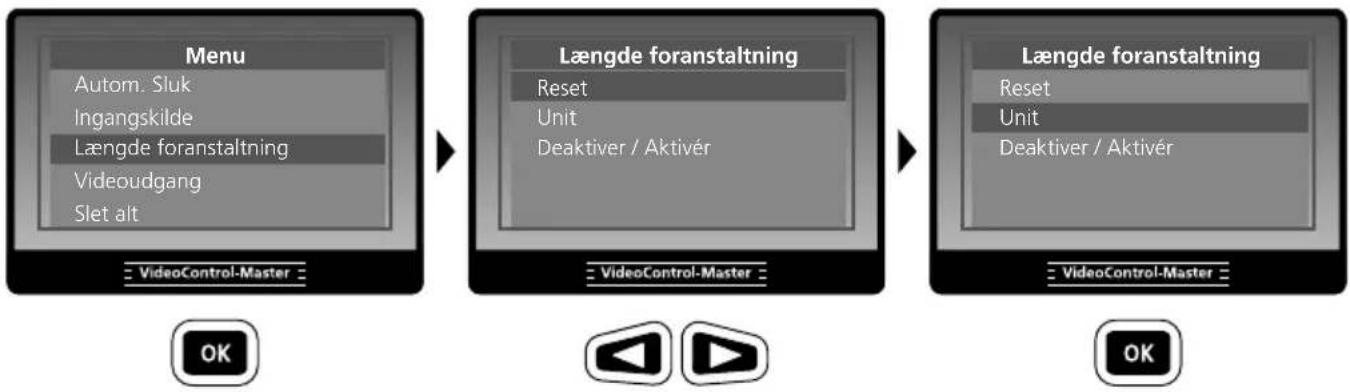

Længde foranstaltning Reset Unit Deaktiver / Aktivér Menu Sprog Dato/tid indst. Video format Autom. Sluk Ingangskilde TV udgang NTSC PAL TV udgang NTSC PAL Video format Menu Sprog Dato/tid indst. Video format Autom. Sluk Ingangskilde Autom. Sluk Deaktiver 5 min 10 min 15 min 30 min Autom. Sluk Deaktiver 5 min 10 min 15 min 30 min Automatisk slukning Menu Sprog Dato/tid indst. Video format Autom. Sluk Ingangskilde Ingangskilde Direkte Trådløs Ingangskilde (kun muligt med wireless-kameraenhed) Menu Autom. Sluk Ingangskilde Længde foranstaltning Videoudgang Slet alt Længde foranstaltning Reset Unit Deaktiver / Aktivér Ingangskilde Direkte Trådløs8.8

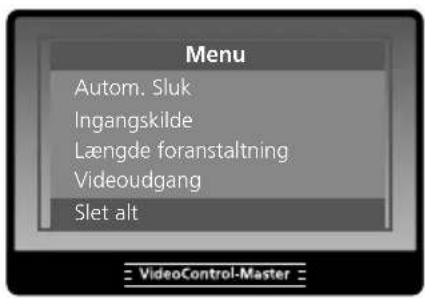

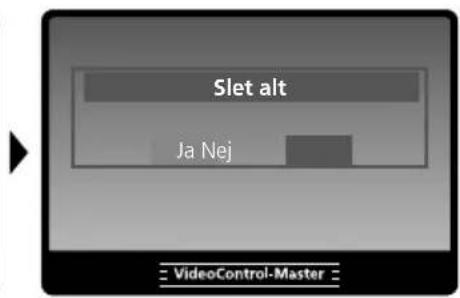

Slet alt Ja Nej Menu Autom. Sluk Ingangskilde Længde foranstaltning Videoudgang Slet alt Slet alt Ja Nej Slet alt USB-dataoverførsel De lagrede data på SD-kortet kan overføres til pc’en enten med en passende kortlæser eller direkte via USB-interfacet. Oplysninger om forbindelse mellem computer og kort-adapter eller kortlæser ndes i manualen til kortlæseren. Anmærkninger vedr. anvendelsen – Lysdiodeenheden må ikke dyppes ned i vand. – Basisapparatet må ikke komme i kontakt med væske. – For at opretholde beskyttelsesklasse IP65 skal dækkappen over tilslutningerne være lukket ordentligt til. Tilslutning af lysnetoplader Når apparatet skal oplades, sætter man den medfølgende lysnetoplader i ladestikket „i“ og forbinder den med en passende strømkilde. Tilslutning til en monitor VideoControl-Master kan sluttes til en monitor ved det medfølgende kabel. Man benytter tilslutningen „g“ og vælger den ønskede videoudgang i menuen, se „8.7 Videoudgang“. Udskiftning af batterier Hvis de genopladelige batterier skal udskiftes, skal man sende apparatet til UMAREX-Laserliner.

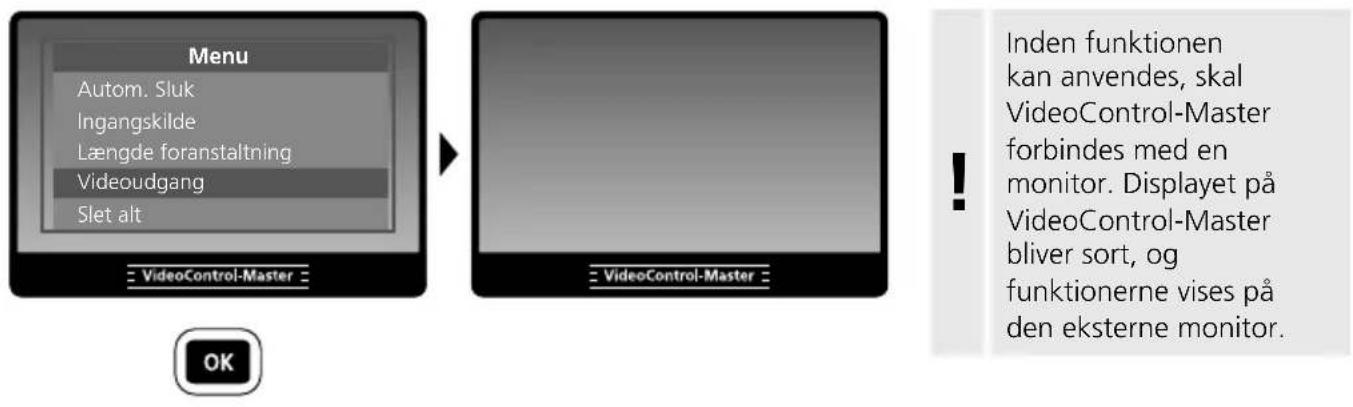

Menu Autom. Sluk Ingangskilde Længde foranstaltning Videoudgang Slet alt Videoudgang Inden funktionen kan anvendes, skal VideoControl-Master forbindes med en monitor. Displayet på VideoControl-Master bliver sort, og funktionerne vises på den eksterne monitor. !VideoControl-Master Anmærkninger vedr. vedligeholdelse og pleje Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske Data Forbehold for tekniske ændringer. 17W46 Skærmtype 5,0“ TFT-farvedisplay Tilslutninger Industristik til kamera TV-Out-tilslutning, PAL eller NTSC USB-adapter type Mini-B Slot til SD-kort DC-adapter til 5V DC-adapter Opløsning display 640 x 480 pixel Billedformat / Opløsning billede JPEG-format / 640 x 480 pixel Videoformat / Billedopdateringshastighed ASF / 30 frames / sek. LED (lysdiode) 10 lysstyrketrin Zoom 2 -dobbelt digitalzoom i trin på 10% Hukommelse (ekstern) 2 GB SD-kort / Understøtter SD-kort op til 16 GB Interface USB 2.0 Auto-slukfunktion 5 min / 10 min / 15 min / 30 min (indstilbar) Strømforsyning Lithium-ion-batteri / lysnetadapter Drifttid 4 timer Arbejdsbetingelser -10°C … 60°C, Luftfugtighed maks. 20 … 85% rH, ikke-kondenserende, Arbejdshøjde maks. 4000 m.o.h. Opbevaringsbetingelser -20°C … 70°C, Luftfugtighed maks. 80% rH Beskyttelsesklasse IP65 Vægt (inkl. li-ion-batteri) 0,86 kg Mål (B x H x L) 200 mm x 130 mm x 60 mm EU-bestemmelser og bortskaffelse Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU. Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater. Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=vcm Reset Når man trykker på Reset-knappen „h“, genstarter apparatet. Oplad akku – Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød. – Inden apparatet tages i brug, skal batterierne lades helt op. – Man må kun benytte den vedlagte lysnetadapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien. – Det genopladelige batteri kan også oplades under drift.50VideoControl-Master
