Tipo di prodotto	Apparecchio di controllo video con telecamera flessibile
Marca	Laserliner
Modello	PipeControlLevelFlex Set
Dimensioni (L x A x P)	200 x 130 x 60 mm
Peso (con batteria Li-ion)	0,86 kg
Alimentazione	Batteria Li-ion ricaricabile integrata / Alimentatore 5 V CC
Autonomia	Circa 4 ore
Schermo	TFT 5,0 pollici, risoluzione 640 x 480 pixel
Formati di registrazione	Immagine JPEG (640x480), Video ASF (30 fps)
Memoria esterna	Scheda SD fino a 16 GB (fornita 2 GB)
Zoom digitale	Doppio, con incrementi del 10%
Illuminazione LED	10 livelli di luminosità regolabili
Rotazione immagine	Manuale 90°
Connettività	Connettore telecamera, uscita TV PAL/NTSC, USB Mini-B, slot SD, presa CC 5 V
Interfaccia PC	USB 2.0 per trasferimento file
Spegnimento automatico	5 / 10 / 15 / 30 min (regolabile)
Protezione	IP65 (cappuccio chiuso) – apparecchio di base resistente agli schizzi d'acqua
Condizioni d'uso	da -10 °C a +60 °C, umidità 20-85% UR senza condensa
Condizioni di conservazione	da -20 °C a +70 °C, umidità max 80% UR
Manutenzione e pulizia	Panno leggermente umido; nessun solvente; rimuovere la batteria per conservazione prolungata
Sicurezza	Non immergere lo schermo; chiudere il cappuccio IP65; utilizzare l'alimentatore fornito
Ricambi / riparabilità	Scheda SD, alimentatore, cavi; batteria non sostituibile dall'utente – restituzione a UMAREX-Laserliner
Lingue del menu	DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL
Accessori inclusi	Scheda SD 2 GB, alimentatore/caricabatterie, cavo USB, cavo di collegamento per monitor

Domande frequenti - PipeControlLevelFlex Set Laserliner

Come inserire la scheda SD nel Video Control-Master?

Inserire la scheda SD nell'apposito slot (contrassegno 1) fino a quando scatta. Per rimuoverla, premere leggermente la scheda per espellerla.

Come registrare un video con audio?

Premere brevemente il tasto VID per avviare la registrazione video. L'audio viene registrato contemporaneamente. Premere di nuovo VID per fermare.

Come ricaricare la batteria?

Collegare l'alimentatore/caricabatterie fornito alla presa di ricarica (contrassegno i) e collegarlo a una presa di corrente. La batteria si carica anche durante l'uso. Utilizzare solo il caricabatterie fornito.

Come utilizzare lo zoom digitale?

In modalità registrazione, utilizzare i tasti dello zoom (contrassegno zoom) per ingrandire l'immagine con incrementi del 10%, fino a un fattore 2,0.

Come cambiare la lingua del menu?

Andare nel menu delle impostazioni (tasto MENU), selezionare 'Lingua' e scegliere la propria lingua dall'elenco: DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL.

Come impostare data e ora?

Nel menu delle impostazioni, selezionare 'Data/Ora' e regolare i valori con i tasti freccia. Confermare con OK.

Come cancellare file?

In modalità riproduzione (icona immagini), navigare fino al file da eliminare. Premere a lungo OK a schermo intero per cancellare un file. Per eliminare più file, utilizzare la vista d'insieme e selezionarli prima di confermare.

A cosa serve la funzione di confronto immagini?

Questa funzione mostra due immagini affiancate per confrontare stati prima/dopo. Attivarla dal menu di riproduzione dopo aver selezionato due immagini.

Come collegare l'apparecchio a un monitor esterno?

Utilizzare il cavo fornito per collegare l'uscita video (contrassegno g) all'ingresso del monitor. Quindi, attivare 'Uscita video' nel menu (sezione 8.7). Lo schermo del Video Control-Master si spegne.

Quali precauzioni di manutenzione e sicurezza sono importanti?

Pulire l'apparecchio con un panno leggermente umido senza solventi. Non immergere mai lo schermo in acqua. Assicurarsi che il cappuccio dei raccordi sia ben chiuso per garantire l'IP65. Per la conservazione prolungata, rimuovere la batteria.

MANUALE UTENTE PipeControlLevelFlex Set Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzione / utilizzo

VideoControl-Master è l'unità base alla quale si possono collegare diverse unità telecamera. In combinazione con un'unità obiettivo vengono inviate immagini video a colori all'LCD per il controllo di punti difficilmente raggiungibili, per esempio, in tubature, canali, impianti di aerazione e scarico gas combusti.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell'apparecchio.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

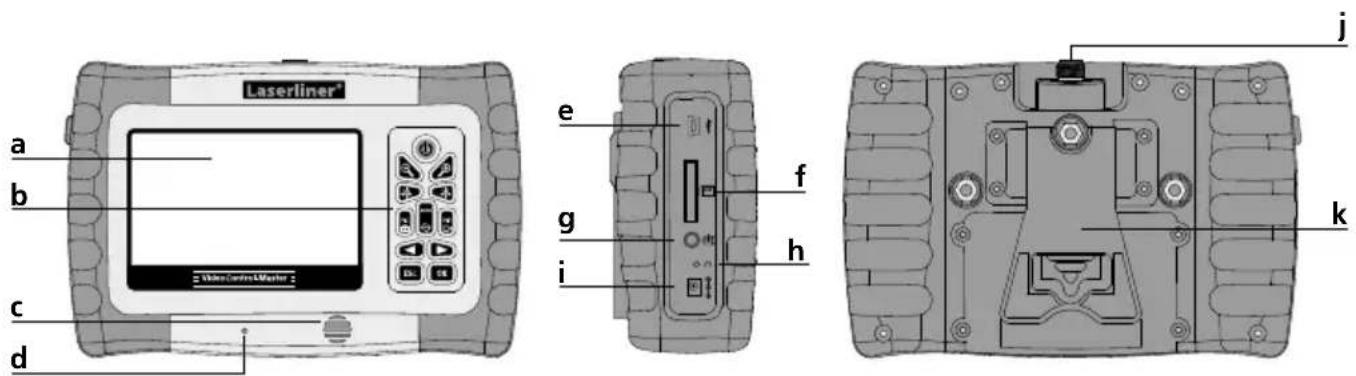

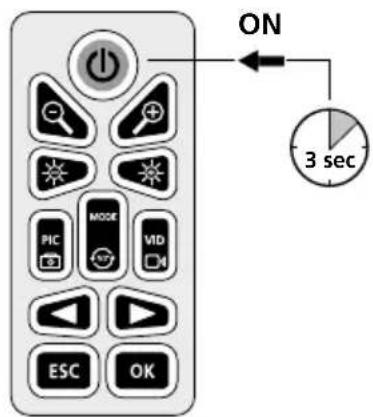

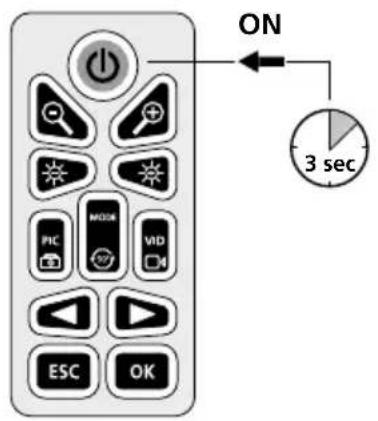

a Display LC
b Tastiera
c Altoparlante
d Microfono
e Porta USB 2.0

f Slot per SD Card
g Attacco esterno del monitor
h Reset
i Connettore di ricarica
j Attacco unità telecamera

k Supporto ribaltabile / attacco a parete

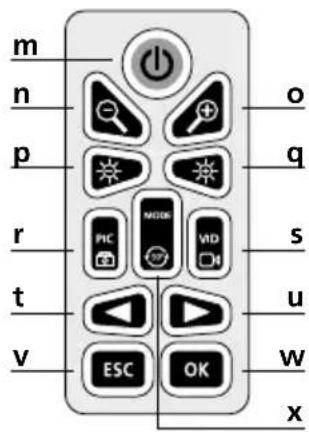

m ON/OFF
n Zoom - / Conservare selezione immagini
- Zoom + / Selezione immagini
p Illuminazione LED - / Volume -
q Illuminazione LED + / Volume +
r Foto di ripresa / foto con registrazione voce/ funzione confronto immagini

s Ripresa video Start / Stop
t Tasto di navigazione / Modalità di riproduzione
u Tasto di navigazione / Modalità di riproduzione / Velocità di riproduzione
v ESC: per uscire dal menu
w Conferma / Terminare registrazione voce
x Rotazione 90° / Menu del sistema

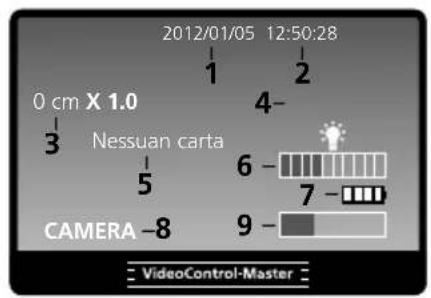

Modalità di ripresa

1

2

3

[Non-Text]

4

5

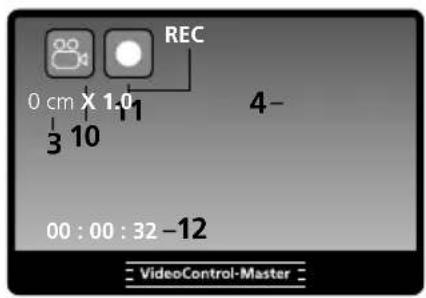

Modalità di ripresa video Modalità di ripresa immagini

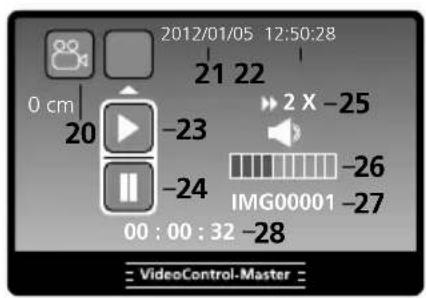

Modalità di riproduzione Modalità di riproduzione video

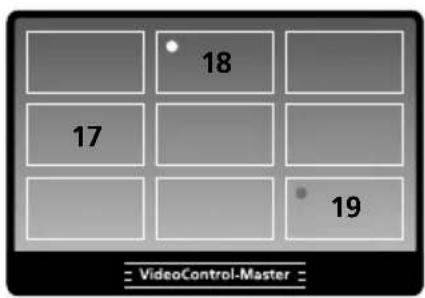

17 Immagine (nessuna identificazione)

18 Immagine con registrazione voce (simbolo del microfono)

19 Video (simbolo di Play)

20 Simbolo video

21 Data di ripresa

22 Ora di ripresa

23 Riproduzione

24 Pausa

25 Avanzamento video

26 Volume

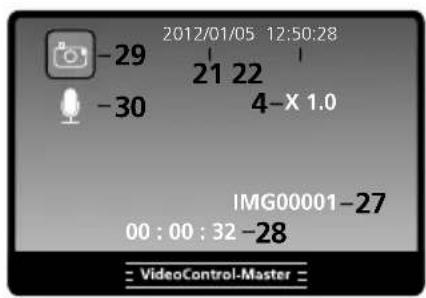

Modalità di riproduzione immagine

27 Numero di ripresa

28 Posizione della ripresa

29 Simbolo immagine

30 Registrazione voce

Laserliner

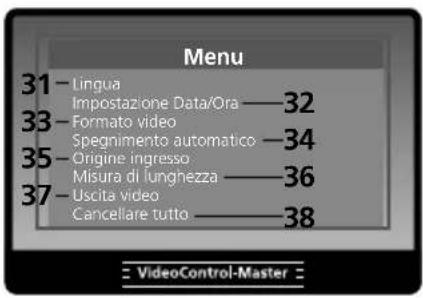

Modalità di impostazione

31 Lingua del menu
32 Data/Ora
33 Formato video PAL / NTSC
34 Spegnimento automatico
35 Origine ingresso

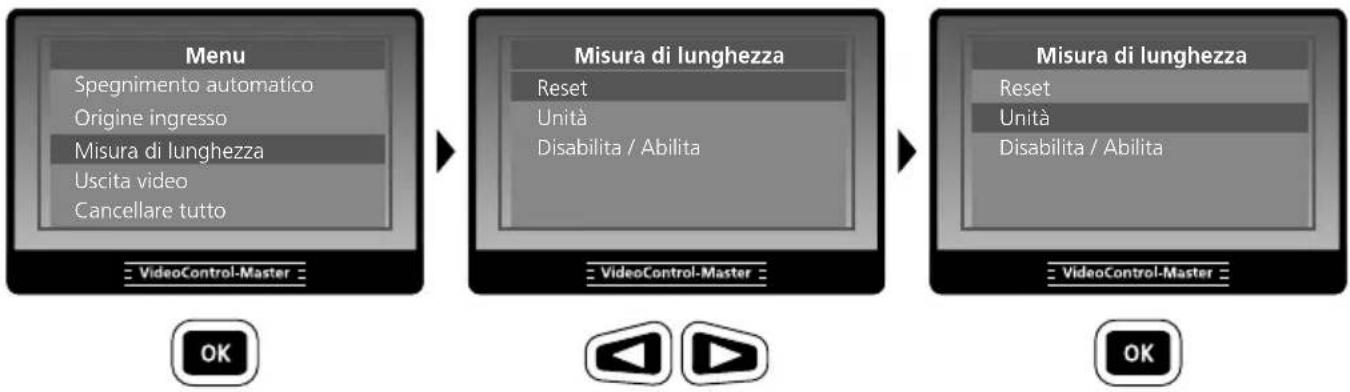

36 Misura di lunghezza (solo con PipeControl-LevelFlex-Camera)
37 Uscita video
38 Cancellare tutto

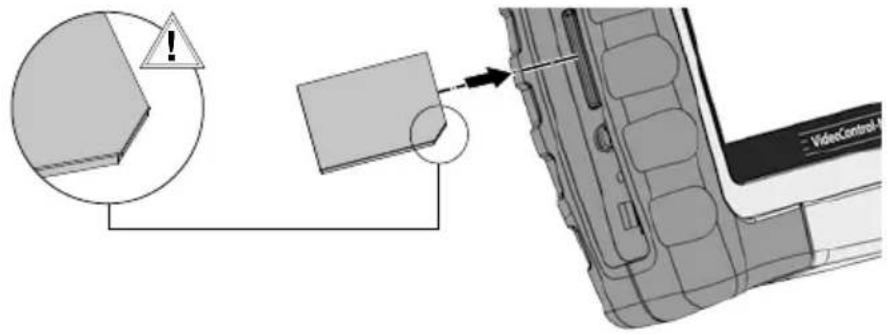

1 Inserire scheda SD Rimuovere la SD Card

B Impostare la lingua del menu

Modifica della lingua

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

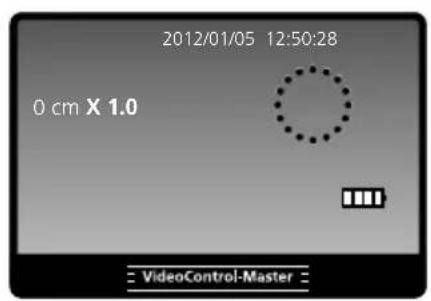

4 Ripresa di immagini/video

Accendere l'apparecchio, posizionare la testa dell'obiettivo sul tubo flessibile e condurla al punto desiderato. In caso di ridotta luminosità accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine può essere ruotata progressivamente di 90° sul monitor con la funzione di rotazione manuale. Premendo brevemente il tasto PIC, l'immagine viene fotografata e memorizzata sulla scheda SD. Premendo a lungo il tasto PIC si crea un'immagine e in seguito viene avviata automaticamente la registrazione voce. Premendo brevemente il tasto OK si termina la registrazione voce. Premendo brevemente il tasto VID, si avvia una ripresa video con registrazione voce. Premendolo di nuovo si termina la ripresa.

4.14 Zoom LED di illuminazio Rotazione immagine

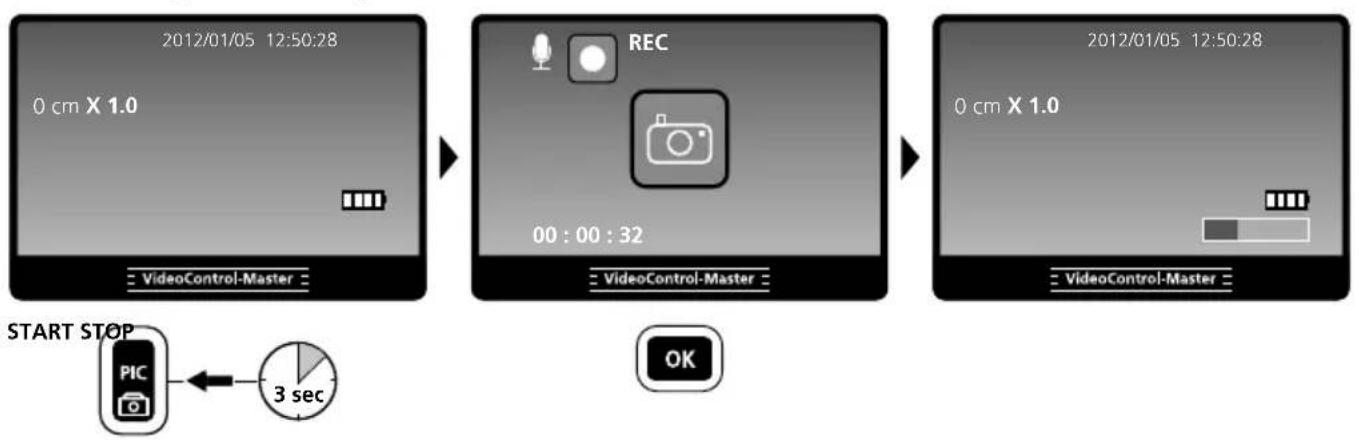

! Con l'opzione Snapshot si possono fotografare immagini per la documentazione durante una ripresa video in corso.

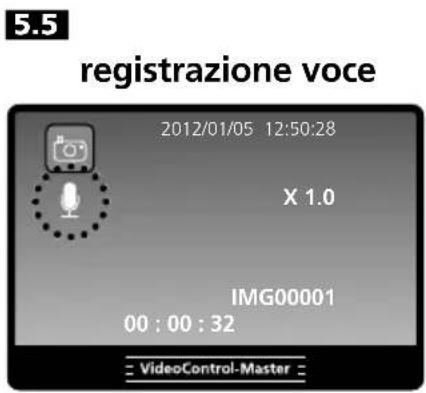

4.6 Immagine con registrazione voce

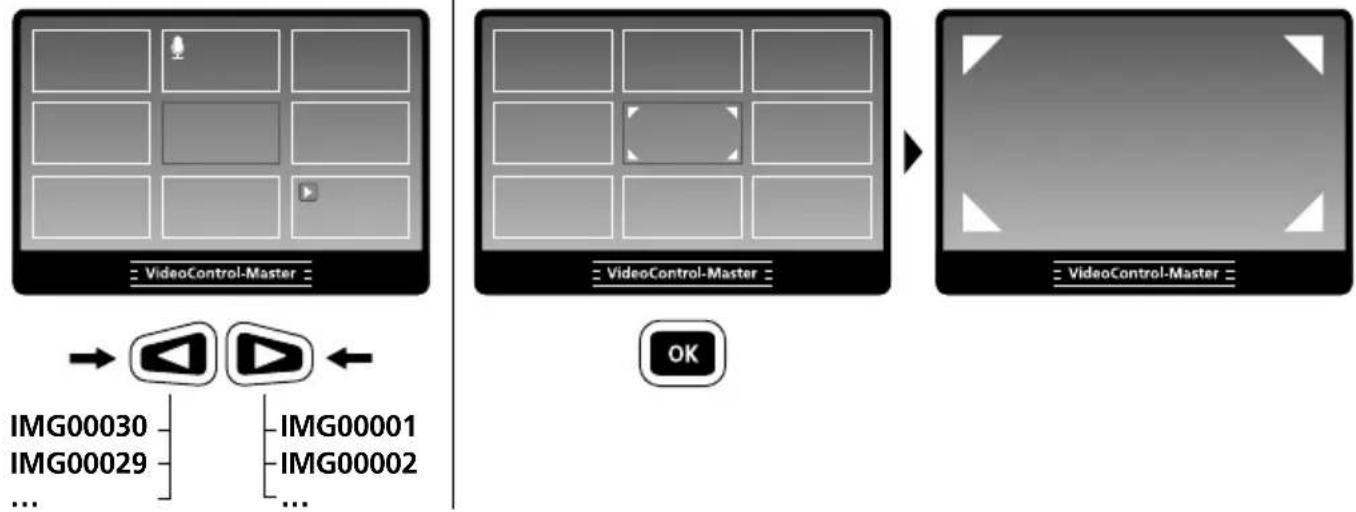

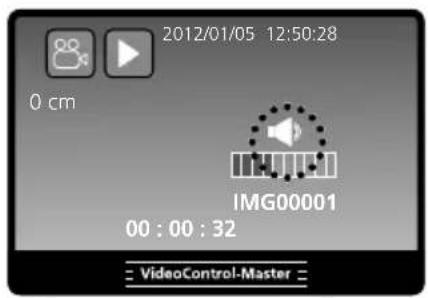

5 Riproduzione di immagini/video

Accendere l'apparecchio e passare alla modalità di riproduzione utilizzando i tasti freccia. A display viene visualizzata una panoramica delle immagini. Con i tasti freccia ci si può spostare in avanti o indietro tra le immagini. Premendo il tasto OK, viene visualizzata l'immagine o il video selezionati a schermo intero. Premendo brevemente il tasto OK, si avvia la riproduzione di un video o di una registrazione voce, premendolo di nuovo la si interrompe.

La qualità della riproduzione voce sull'apparecchio è limitata dal microaltoparlante impermeabile. Le registrazioni voce possono essere ascoltate in buona qualità dopo averle scaricate su un PC.

5.15 Navigazione Modalità a interno intero

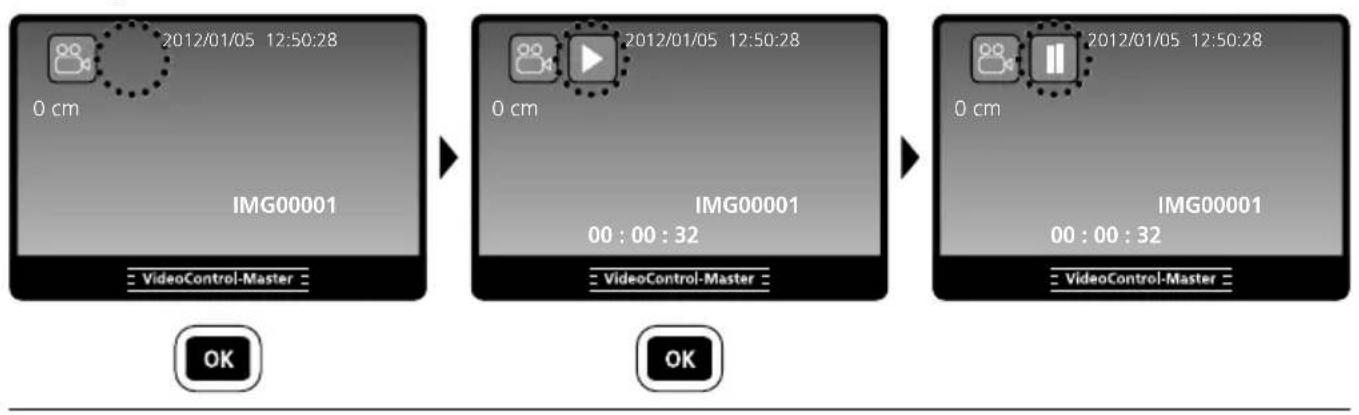

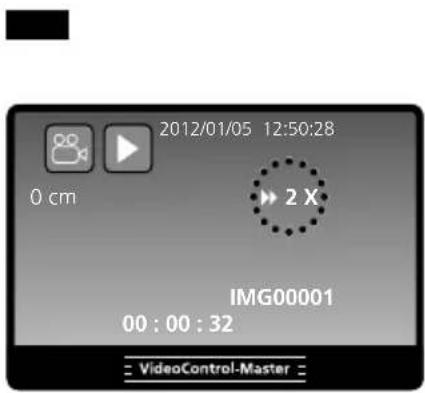

5.3 Riproduzione video

5.6: VolumeAvanzamento video

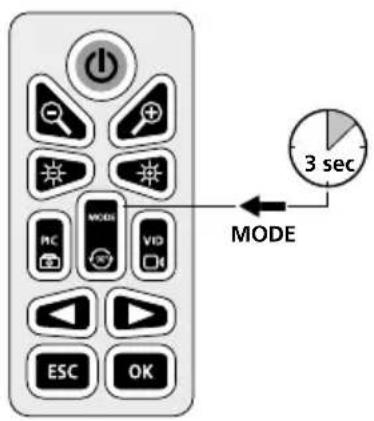

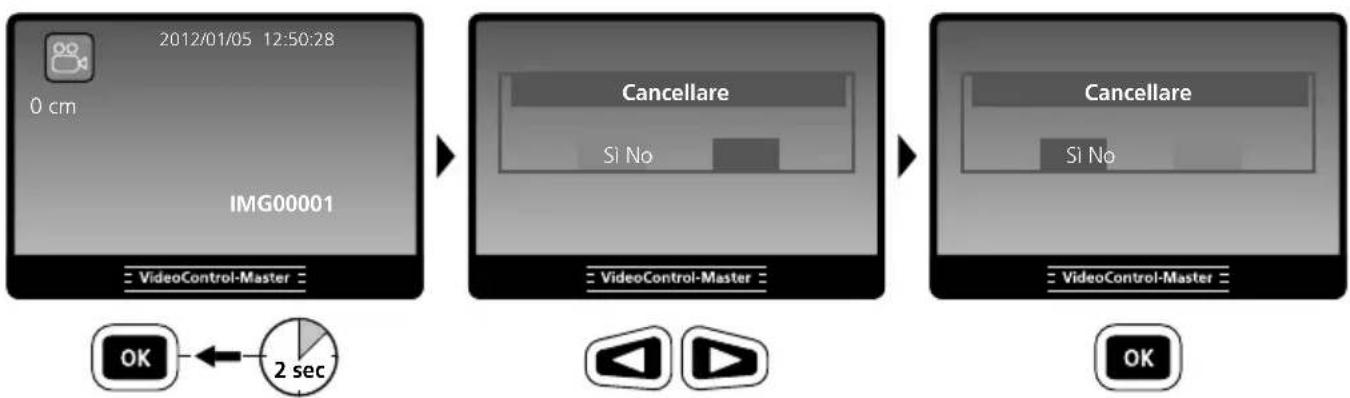

6 Cancellare le riprese immagini/video

Per cancellare le riprese e le immagini si deve premere a lungo il tasto OK (a schermo intero) o, dopo aver selezionato precedentemente più immagini, nella panoramica immagini.

6.1 Cancellare nella modalità a schermo intero

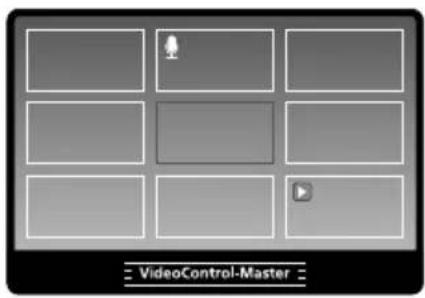

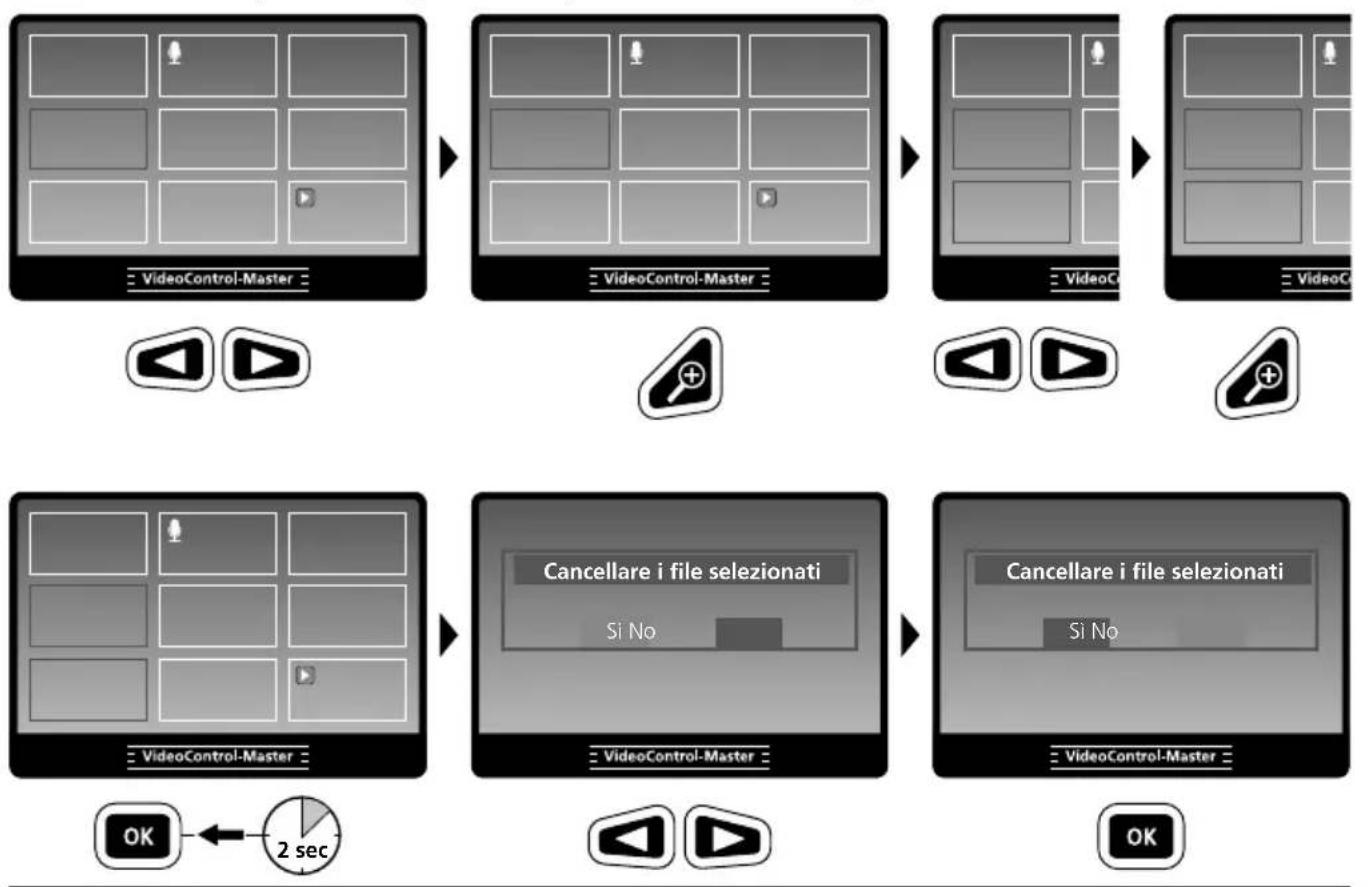

6.2 Cancellare più immagini nella panoramica immagini

7 Funzione di confronto immagini

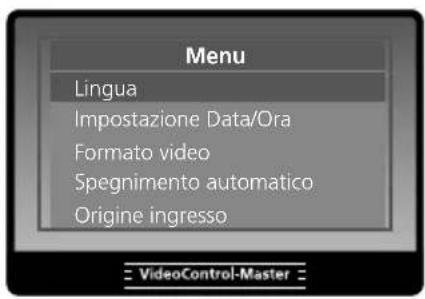

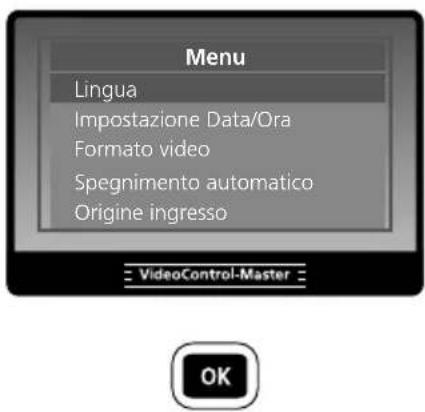

8 Modalità di impostazione

La modalità di impostazione termina automaticamente dopo 10 secondi o può essere interrotta premendo il tasto ESC.

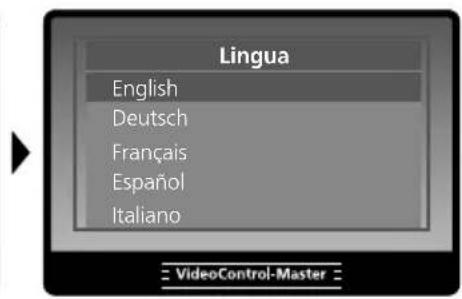

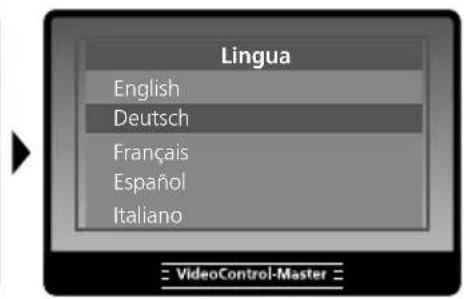

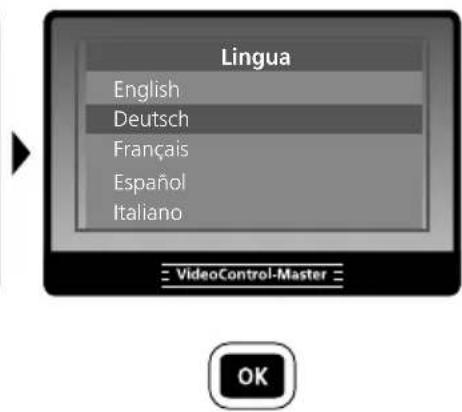

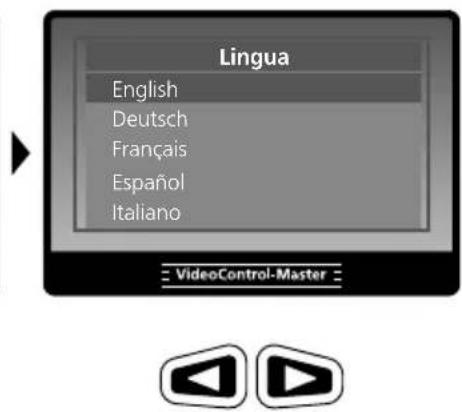

8.1 Modifica della lingua

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

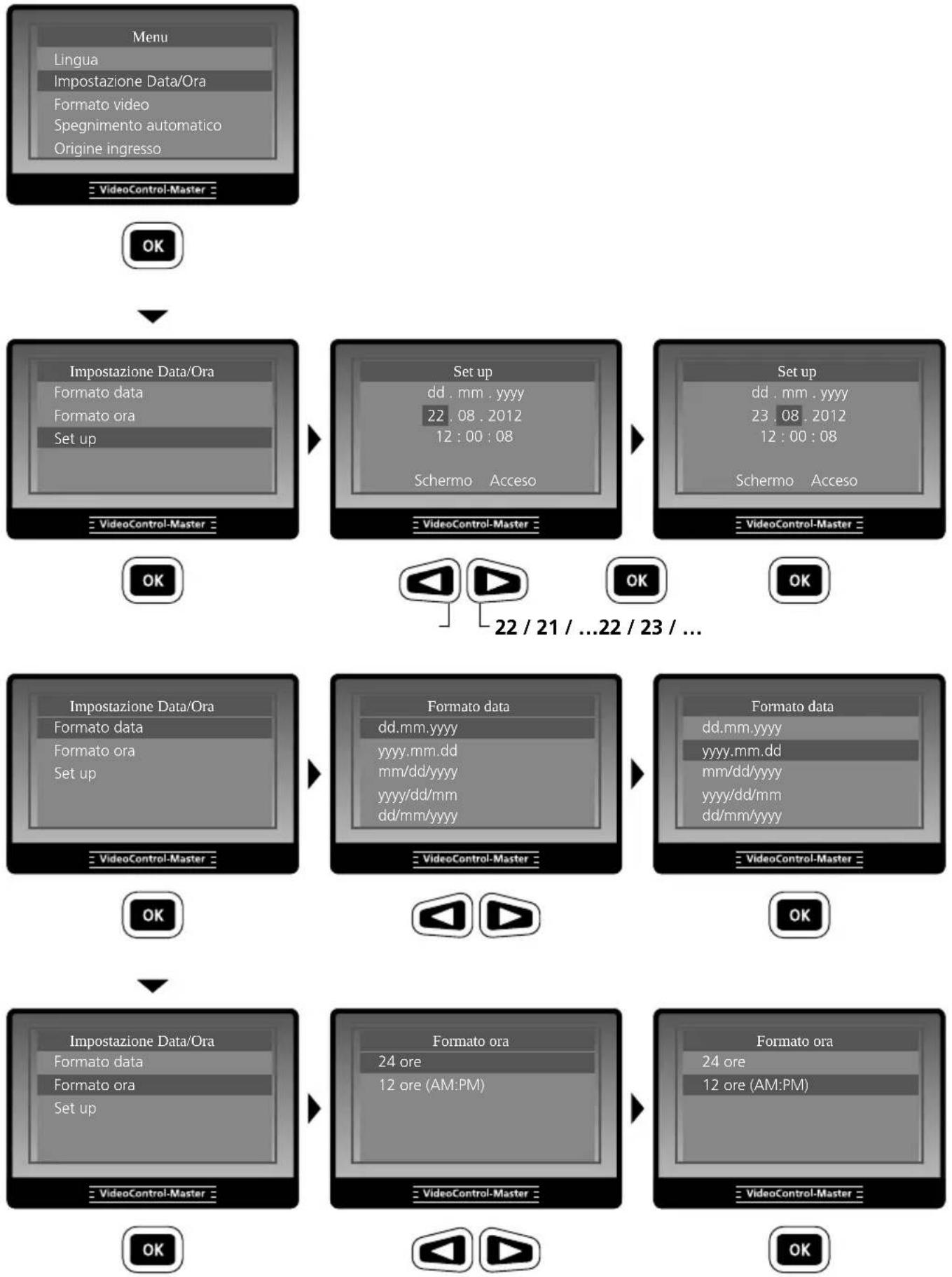

8.2 Impostazione Data/Ora

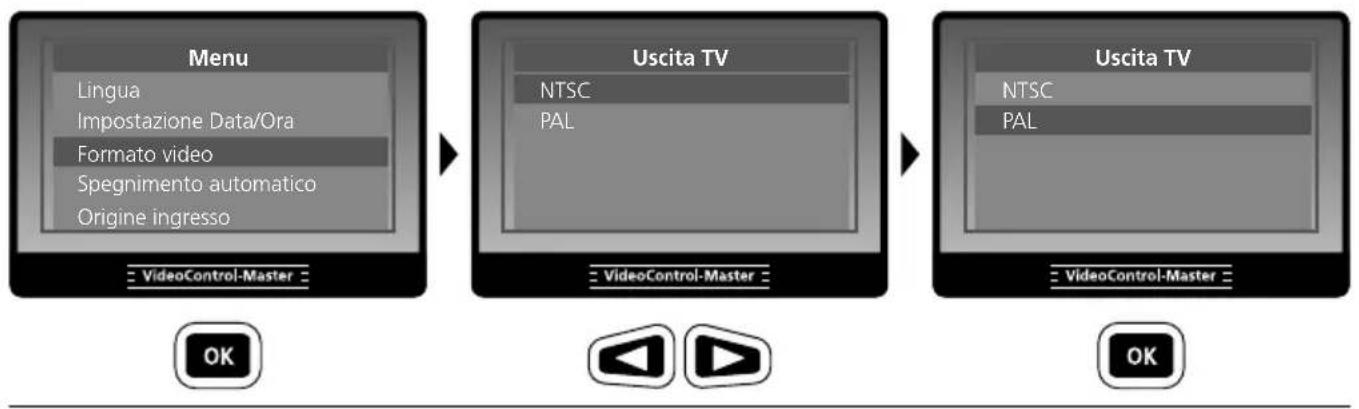

8.3 Formato video

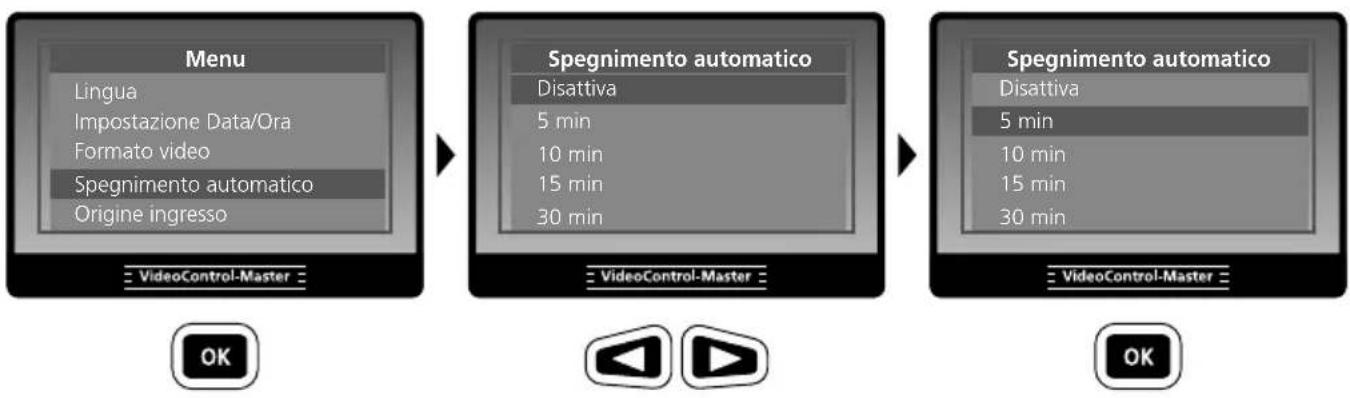

8.4 Spegnimento automatico

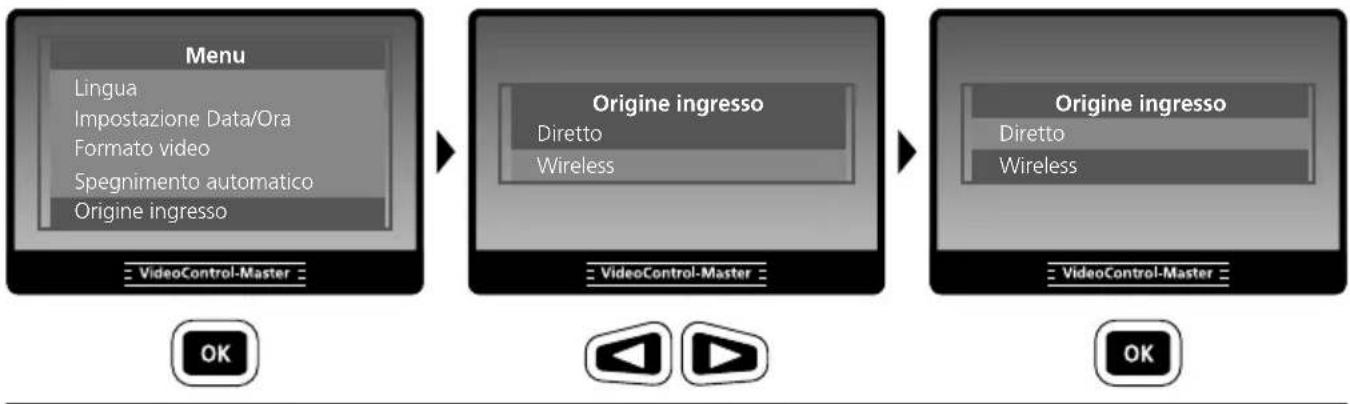

8.5 Origine ingresso (possibile solo con unità telecamera wireless)

8.6

Laserliner

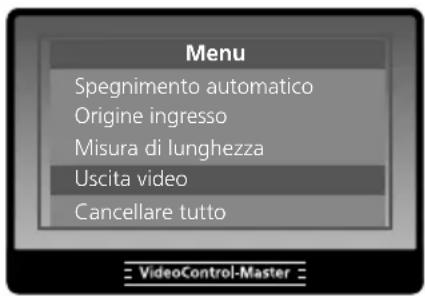

8.7 Uscita video

Per l'utilizzo della funzione il Video-Control-Master deve essere collegato a un monitor. Il display di VideoControl-Master si oscura e le funzioni vengono visualizzate sul monitor esterno.

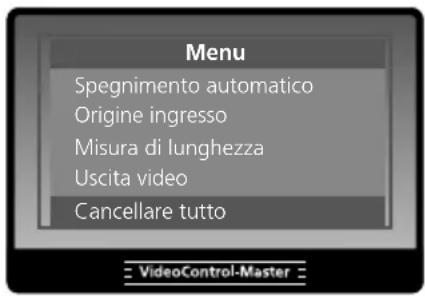

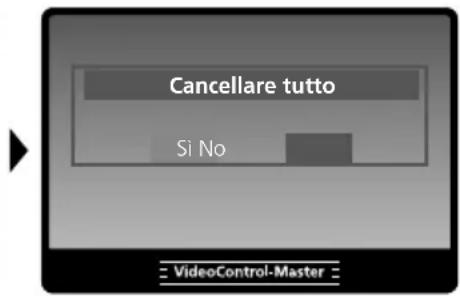

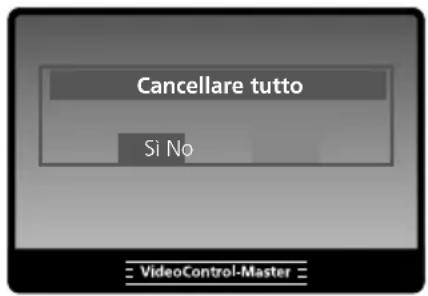

8.8 Cancellare tutto

▶

Note sull'utilizzo

• L'unità LCD non deve essere immersa in acqua.
• L'apparecchio base non deve venire a contatto con liquidi.
• Per garantire la classe di protezione IP65, la cappa protettiva degli attacchi deve essere chiusa completamente.

Trasmissione dati USB

I dati salvati sulla SD Card possono essere trasmessi al PC con un lettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore o lettore di schede consultare il manuale del lettore di schede.

Sostituzione delle batterie

Per sostituire le batterie ricaricabili, inviate l'apparecchio a UMAREX-Laserliner.

Collegamento a un monitor

VideoControl-Master può essere collegato a un monitor servendosi del cavo in dotazione. Utilizzare a tal fine l'attacco "g" e selezionare nel menu la rispettiva uscita video, si veda il punto "8.7 Uscita video".

Collegare alimentatore/caricabatteria

Per caricare l'apparecchio collegare l'alimentatore/il caricabatteria in dotazione al connettore di ricarica "i" e allacciarlo a una relativa fonte di corrente.

Caricare l'accumulatore

• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Prima di utilizzare l'apparecchio caricare completamente l'accumulatore.
• Utilizzare solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.
• La batteria può essere ricaricata anche durante l'esercizio.

Reset

Premendo il tasto Reset "h" si avvia l'apparecchio di nuovo.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici Con riserva di modifiche tecniche. 17W46
Tipo di display Display a colori TFT da 5.0"
Attacchi	Connettore industriale per telecamereAttacco TV-Out, PAL o NTSCAdattatore USB del tipo mini-BSlot schede SDAdattatore DC per alimentatore DC da 5V
Risoluzione del display 640 x 480 pixel
Formato immagine / Risoluzione immagine Formato JPEG / 640 x 480 pixel
Formato video / Frequenza immagini ASF / 30 frame / sec.
LED 10 livelli di luminosità
Zoom Zoom digitale a 2 ingrandimenti con incrementi del 10%
Memoria (esterna) 2 GB SD	Card / Supporta la scheda SD fino a max. 16 GB
Interfaccia USB 2.0
Spegnimento automatico 5 min / 10 min / 15 min / 30 min (regolabile)
Alimentazione elettrica Batteria litio-ioni / alimentatore
Durata di esercizio 4 ore
Condizioni di lavoro	da -10 °C a 60 °C, umidità dell'aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio da -20 °C a 70 °C, umidità dell'aria max. 80% rH
Classe di protezione	IP65
Peso (incl. batteria litio-ioni)	0,86 kg
Dimensioni (L x A x P)	200 mm x 130 mm x 60 mm

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=vcm

!
