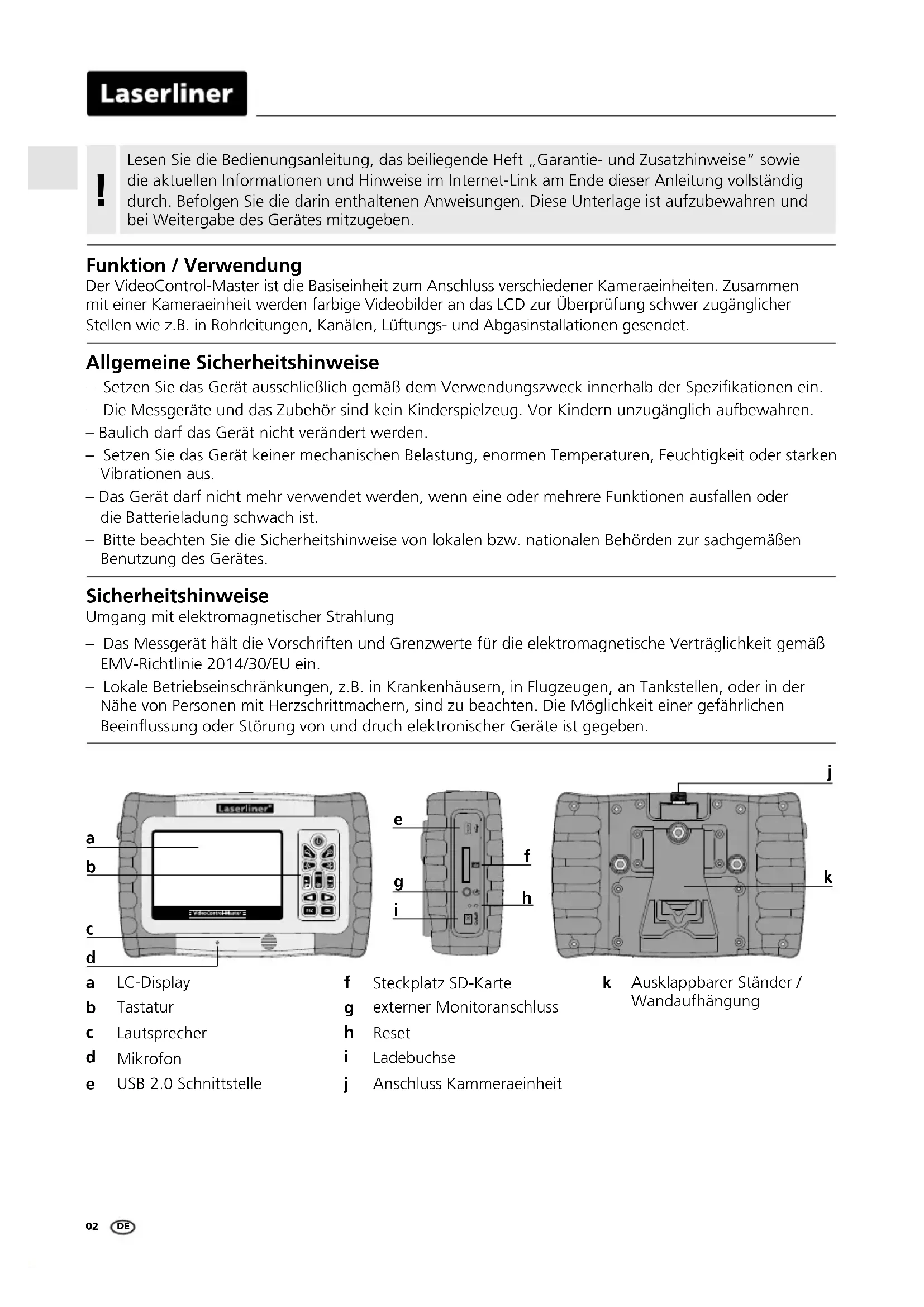

BEDIENUNGSANLEITUNG PipeControlLevelFlex Set Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Der VideoControl-Master ist die Basiseinheit zum Anschluss verschiedener Kameraeinheiten. Zusammen mit einer Kameraeinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. in Rohrleitungen, Kanälen, Lüftungs- und Abgasinstallationen gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

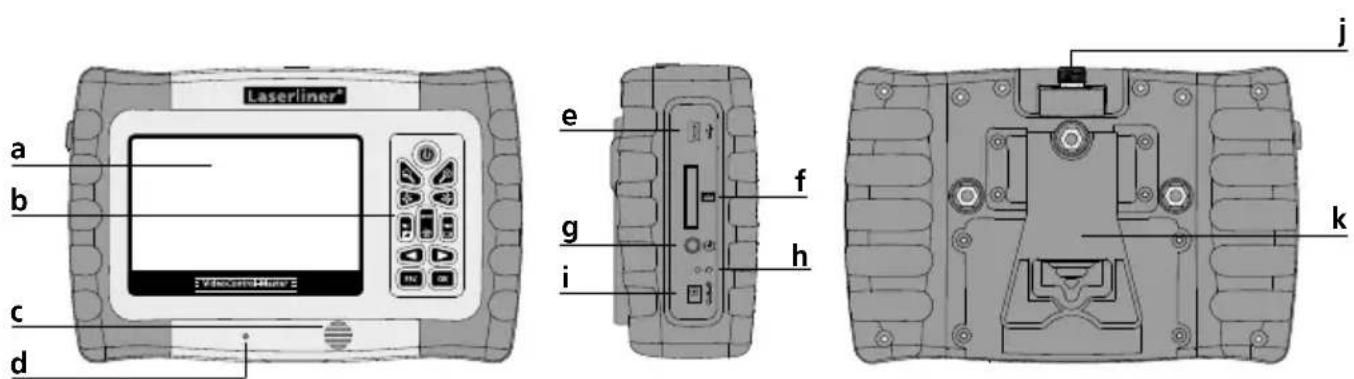

Laserliner® a b c d e f g i h j k

a LC-Display

b Tastatur

c Lautsprecher

d Mikrofon

e USB 2.0 Schnittstelle

f Steckplatz SD-Karte

g externer Monitoranschluss

h Reset

i Ladebuchse

j Anschluss Kammeraeinheit

k Ausklappbarer Ständer / Wandaufhängung

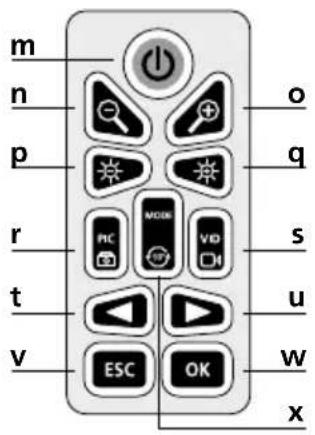

m n p r t v o q s u w x

m ON/OFF
n - Zoom / Bildselektion aufheben
- + Zoom / Bildselektion
p – LED-Beleuchtung / Lautstärke –
q + LED-Beleuchtung / Lautstärke +
r Aufnahme Foto / Sprachaufzeichnung Foto / Bildvergleichsfunktion

s Aufnahme Video Start / Stop
t Navigationstaste / Wiedergabemodus
u Navigationstaste / Wiedergabemodus / Abspielgeschwindigkeit
v ESC: Menü verlassen
w Bestätigen / Sprachaufzeichnung beenden
x Rotation 90° / Systemmenü

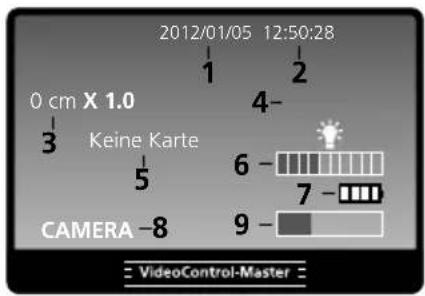

Aufnahmemodus

2012/01/05 12:50:28 0 cm X 1.0 3 Keine Karte 5 CAMERA -8 4- 6- 7- 9- VideoControl-Master

1 aktuelles Datum
2 aktuelle Uhrzeit
3 Meterzähler (nur mit Pipe-Control-LevelFlex-Camera)
4 Zoom-Stufe (1.0 - 2.0)
5 SD-Karte einlegen
6 Intensität LED-Beleuchtung

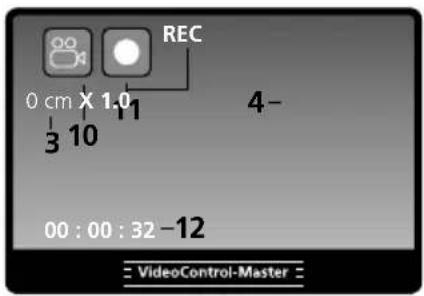

Aufnahmemodus Video Aufnahmemodus Bild

8 Kamera anschließen

9 belegter Speicherplatz

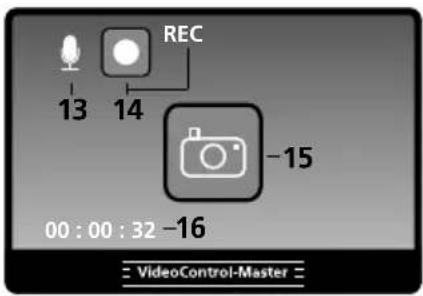

10 Videosymbol
11 Aufnahme Video
12 Dauer der Aufnahme

13 Sprachaufzeichnung
14 Aufnahme Sprache
15 Bildsymbol
16 Dauer der Sprachaufzeichnung

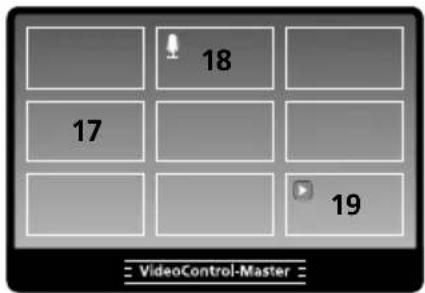

Wiedergabemodus Wiedergabemodus Video Wiedergabemodus Bild

18 17 19 VideoControl-Master

17 Bild (keine Kennzeichnung)
18 Bild mit Sprachaufzeichnung (Mikrofon-Symbol)
19 Video (Play-Symbol)

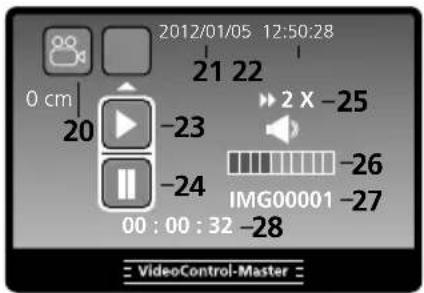

20 Videosymbol

2012/01/05 12:50:28 21 22 0 cm 20 -23 -24 2 X -25 IMG00001 -26 00 : 00 : 32 -28 = VideoControl-Master =

21 Aufnahmedatum
22 Aufnahmeuhrzeit
23 Wiedergabe
24 Pause
25 Vorlauf Video

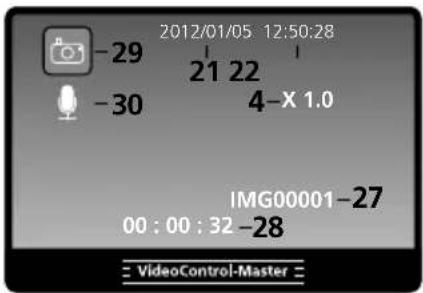

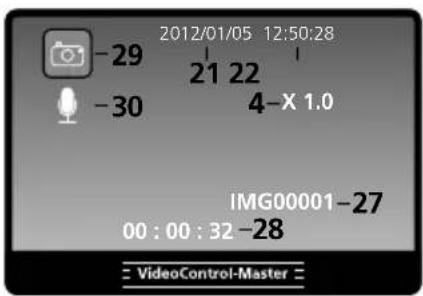

-29 2012/01/05 12:50:28 21 22 -30 4-X 1.0 IMG00001-27 00 : 00 : 32 -28 = VideoControl-Master =

26 Lautstärke
27 Aufnahmenummer
28 Position der Aufnahme
29 Bildsymbol
30 Sprachaufzeichnung

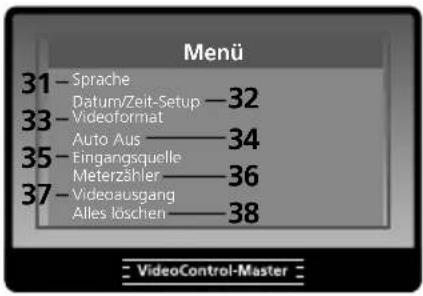

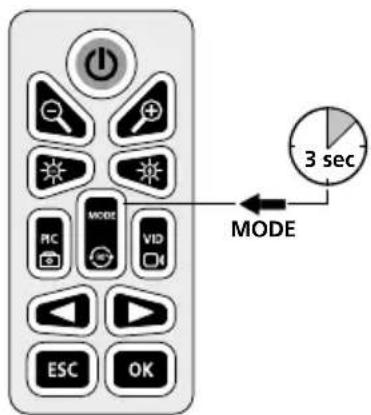

Einstellungsmodus

Menü 31 - Sprache Datum/Zeit-Setup — 32 33 - Videoformat Auto Aus — 34 35 - Eingangsquelle — 36 Meterzähler — 36 37 - Videoausgang Alles löschen — 38 VideoControl-Master

31 Menüsprache
32 Datum/Uhrzeit
33 Videoformat PAL / NTSC
34 Automatische Abschaltung
35 Eingangsquelle

36 Meterzähler (nur mit Pipe-Control-LevelFlex-Camera)

37 Videoausgang

38 Alles löschen

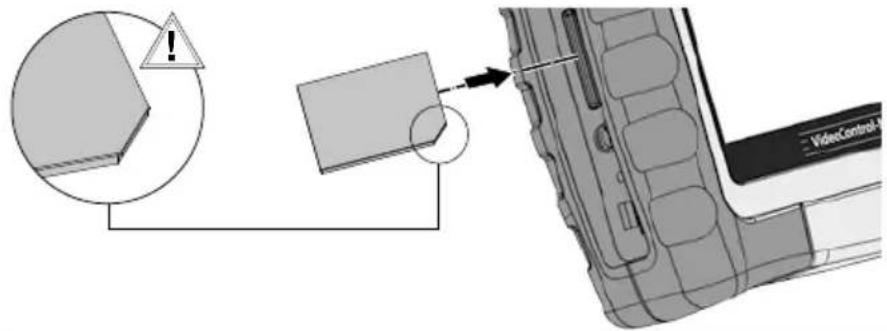

1 SD-Karte einlegen SD-Karte entfernen

3 Menüsprache einstellen

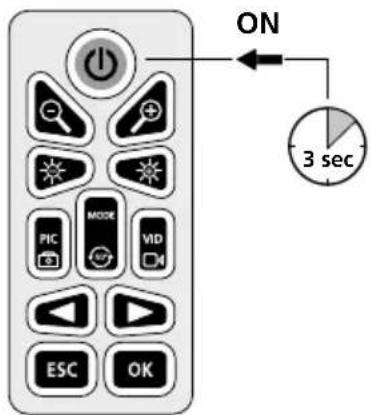

ON 3 sec

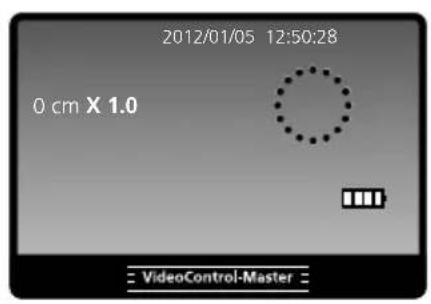

4 Bild-/Videoaufnahmen

Gerät einschalten, Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor schrittweise um 90° gedreht werden. Durch kurzes Betätigen der PIC-Taste wird das Bild aufgenommen und auf der SD-Karte gespeichert. Langes Drücken der PIC-Taste erstellt ein Bild und die Sprachaufzeichnung wird danach automatisch gestartet. Kurzes Drücken der OK-Taste beendet die Sprachaufzeichnung. Durch kurzes Drücken der VID-Taste wird eine Videoaufnahme mit Sprachaufzeichnung gestartet. Erneutes Drücken beendet die Aufnahme.

4.1 Zoom LED-Beleuchtung

2012/01/05 12:50:28 0 cm X 1.0 VideoControl-Master

Mit der Snapshot-Option können Bilder zur Dokumentation während einer laufenden Videoaufzeichnung aufgenommen werden.

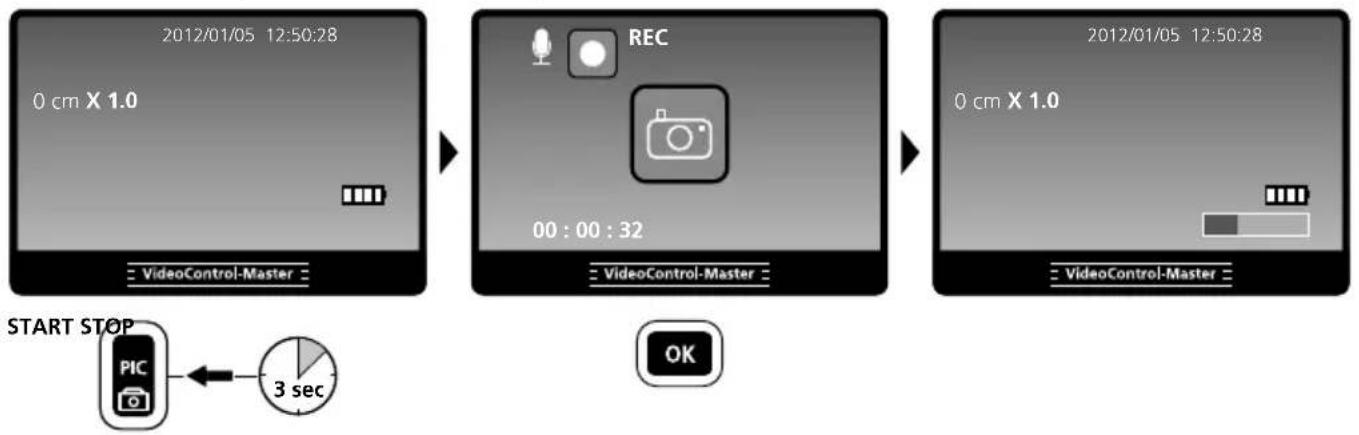

4.6 Bild mit Sprachaufzeichnung


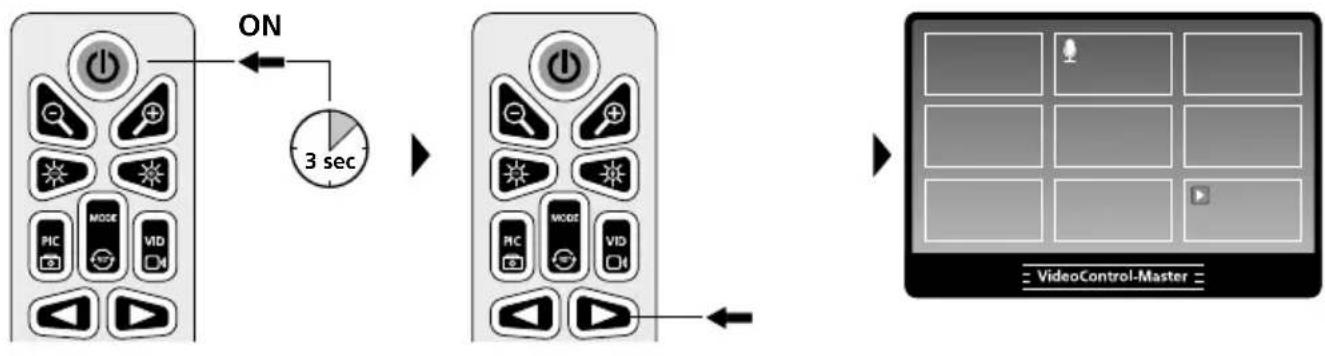

5 Wiedergabe von Bild-/Videoaufnahmen

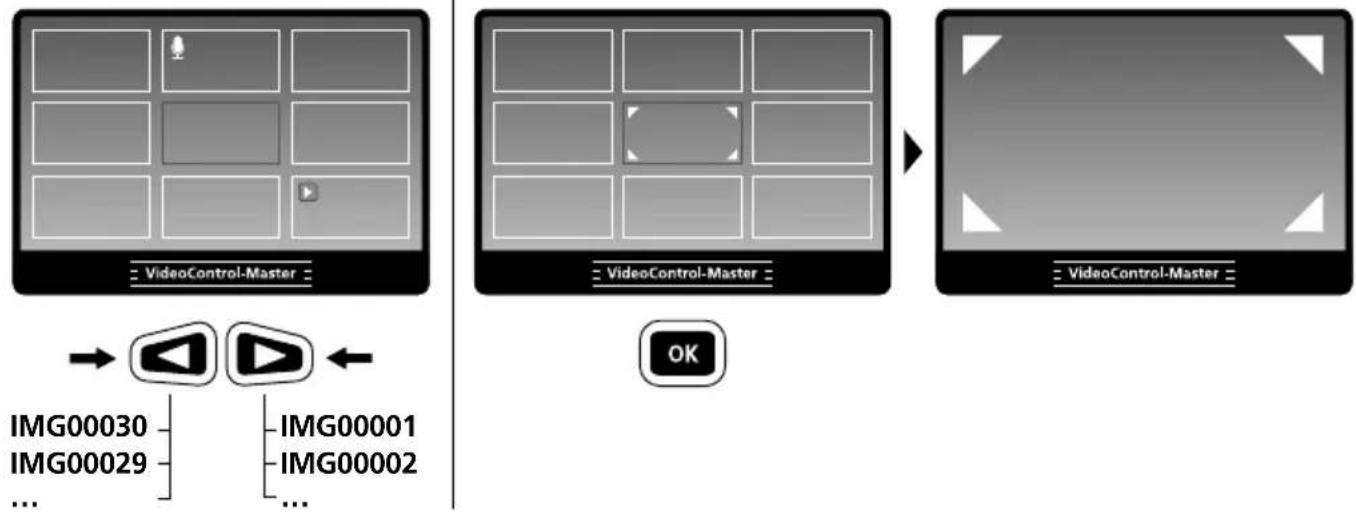

Gerät einschalten und mit den Pfeiltasten in den Wiedergabemodus schalten. Eine Bildübersicht wird auf dem Display angezeigt. Mit den Pfeiltasten kann vor und zurück navigiert werden. Durch Drücken der OK-Taste wird das ausgewählte Bild oder Video im Vollbildmodus angezeigt. Kurzes Drücken der OK-Taste startet die Wiedergabe einer Videoaufnahme oder Sprachaufzeichnung, durch erneutes Drücken wird die Wiedergabe angehalten.

Die Qualität der Sprachwiedergabe am Gerät ist durch die wassergeschützten Mikro-Lautsprecher begrenzt. Die Sprachaufzeichnungen können nach dem Übertragen auf einem PC in guter Qualität abgehört werden.

5.1: Navigieren Vollbildmod


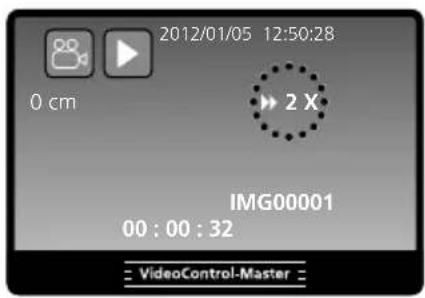

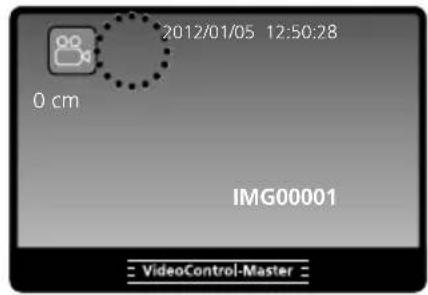

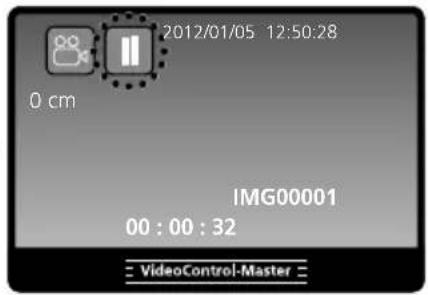

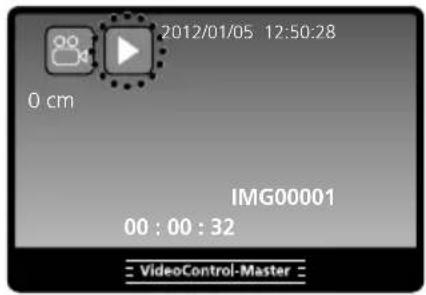

5.3 Wiedergabe Video

2012/01/05 12:50:28 0 cm IMG00001 VideoControl-Master

2012/01/05 12:50:28 0 cm IMG00001 00 : 00 : 32 VideoControl-Master

2012/01/05 12:50:28 0 cm IMG00001 00 : 00 : 32 VideoControl-Master

2012/01/05 12:50:28 0 cm 2 X IMG00001 00 : 00 : 32 = VideoControl-Master =

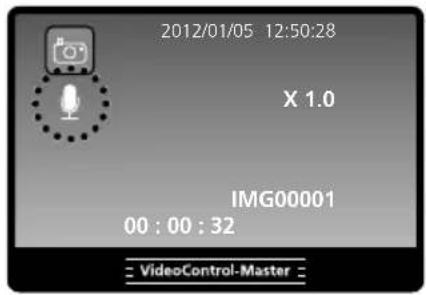

5.5
Sprachaufzeichnung

2012/01/05 12:50:28 X 1.0 IMG00001 00 : 00 : 32 = VideoControl-Master =

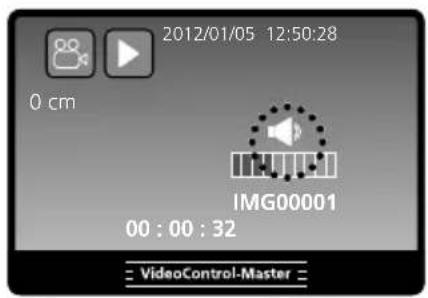

5.6: LautstärkeVorlauf Video Wi

2012/01/05 12:50:28 0 cm IMG00001 00 : 00 : 32 = VideoControl-Master =

6 Löschen von Bild-/Videoaufnahmen

Das Löschen von Aufnahmen erfolgt durch langes Drücken der OK-Taste (Vollbildmodus) bzw. nach vorherigem Selektieren mehrer Bilder in der Bildübersicht.

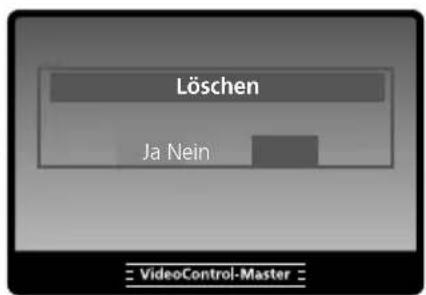

6.1 Löschen im Vollbildmodus

2012/01/05 12:50:28 0 cm IMG00001 VideoControl-Master

Löschen Ja Nein VideoControl-Master

Löschen Ja Nein VideoControl-Master

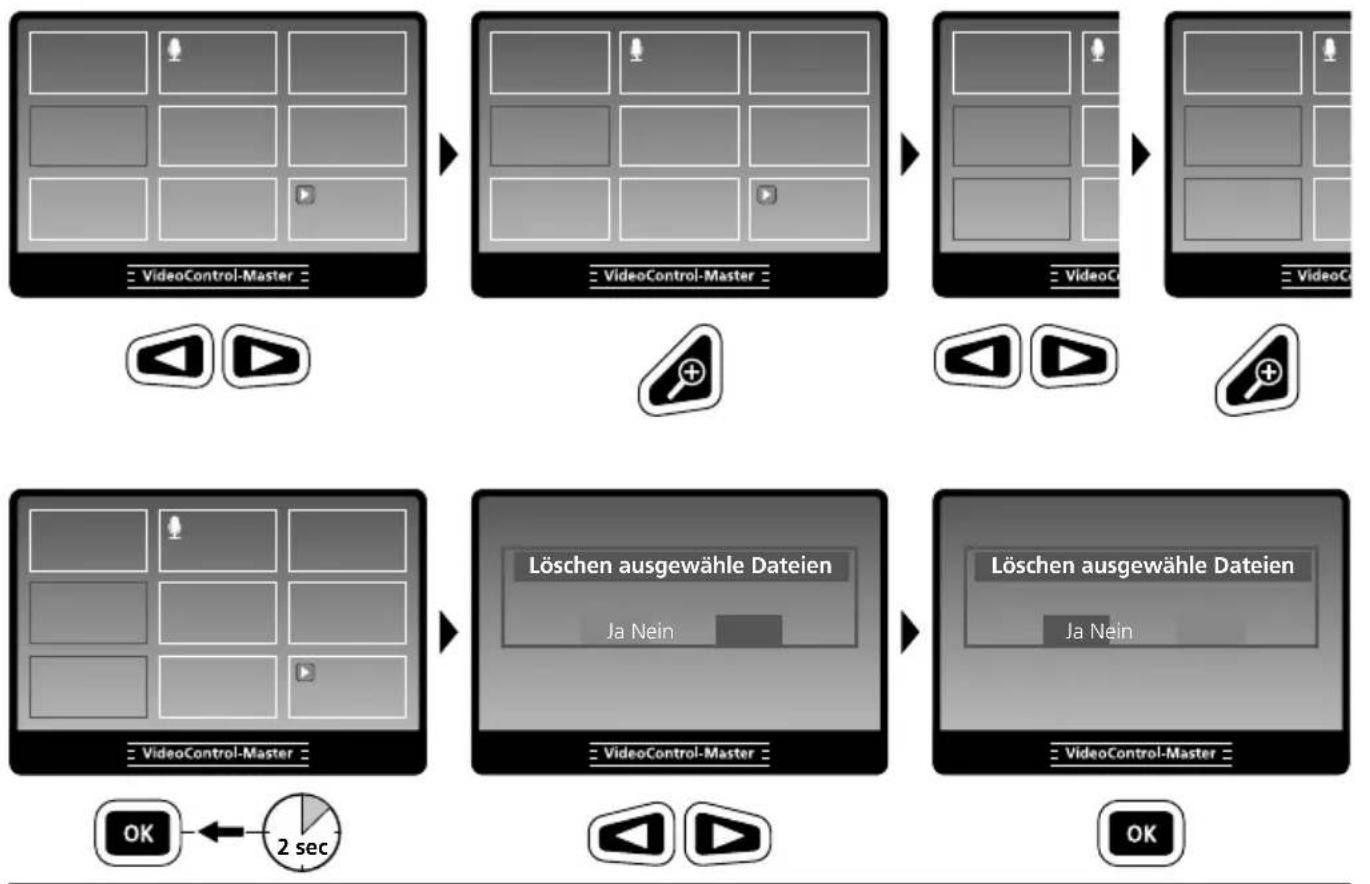

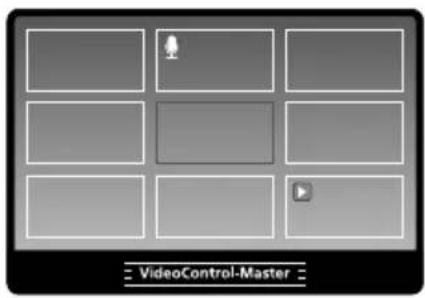

6.2 Mehrere Bilder in der Bildübersicht löschen

7 Bildvergleichsfunktion

Der Einstellungsmodus wird nach 10 Sekunden automatisch beendet oder kann durch drücken der ESC-Taste beendet werden.

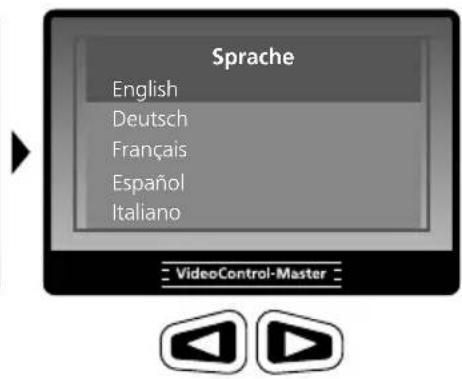

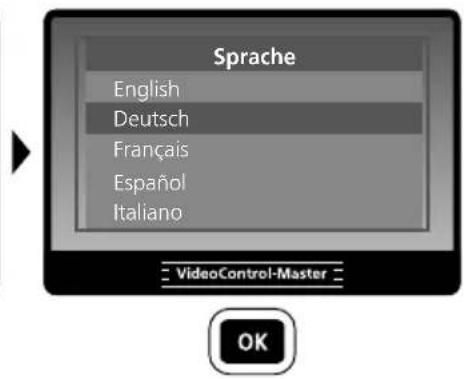

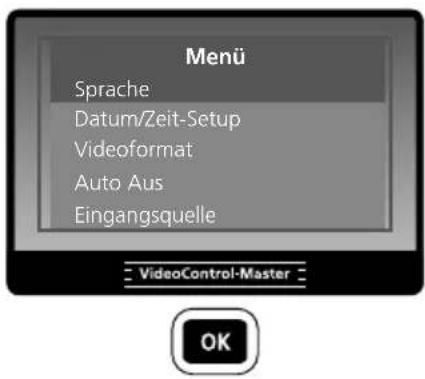

8.1 Sprache ändern

(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

Menu Sprache Datum/Zeit-Setup Videoformat Auto Aus Eingangsquelle VideoControl-Master OK

Sprache English Deutsch Français Español Italiano VideoControl-Master

Sprache English Deutsch Français Español Italiano VideoControl-Master OK

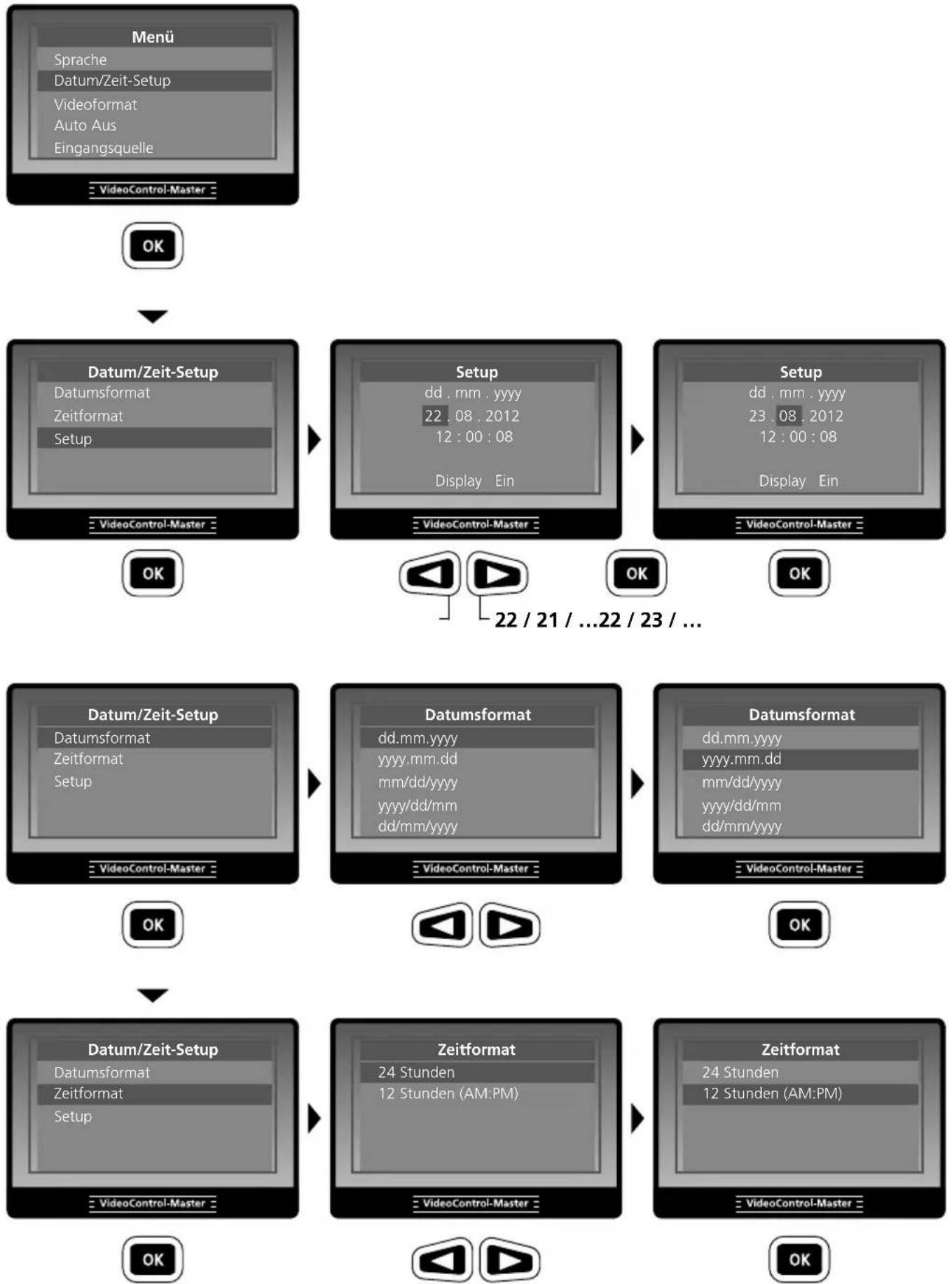

8.2 Datum/Zeit-Setup

22 / 21 / ...22 / 23 / ...

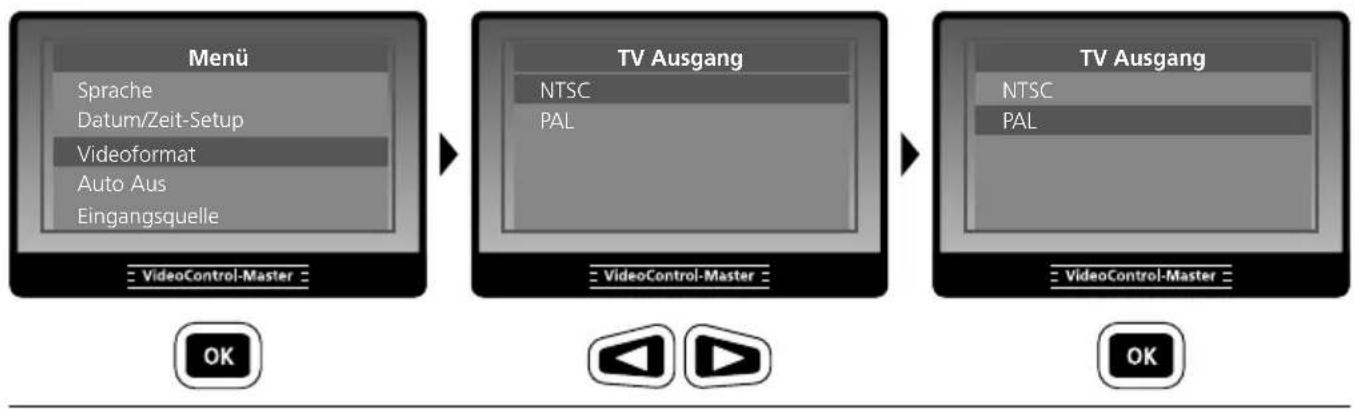

8.3 Videoformat

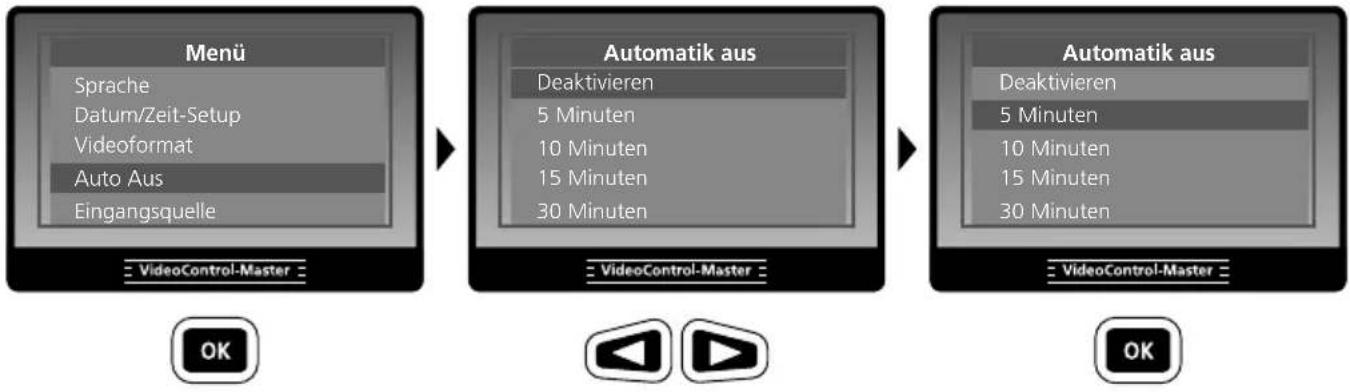

8.4 Automatische Abschaltung

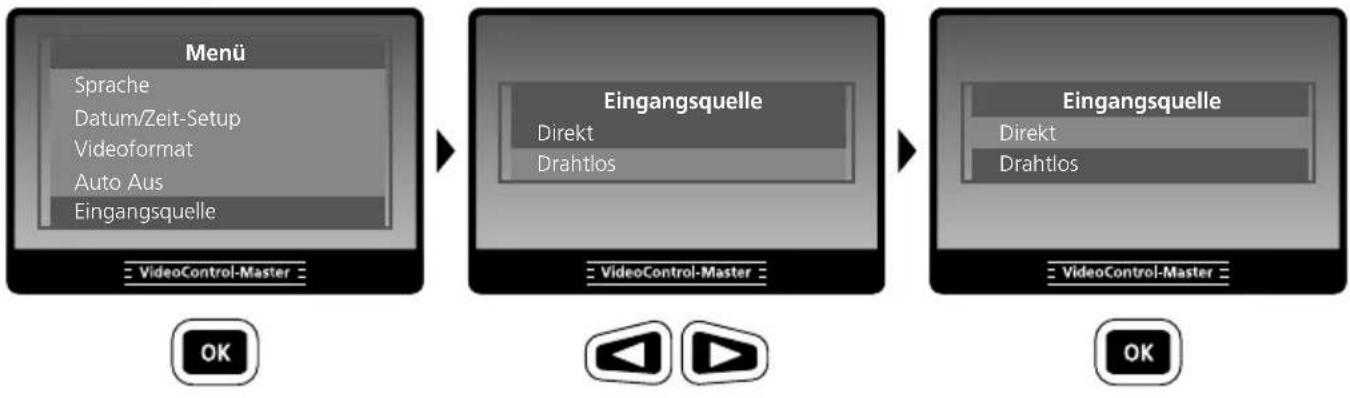

8.5 Eingangsquelle (nur mit Wireless-Kameraeinheit möglich)

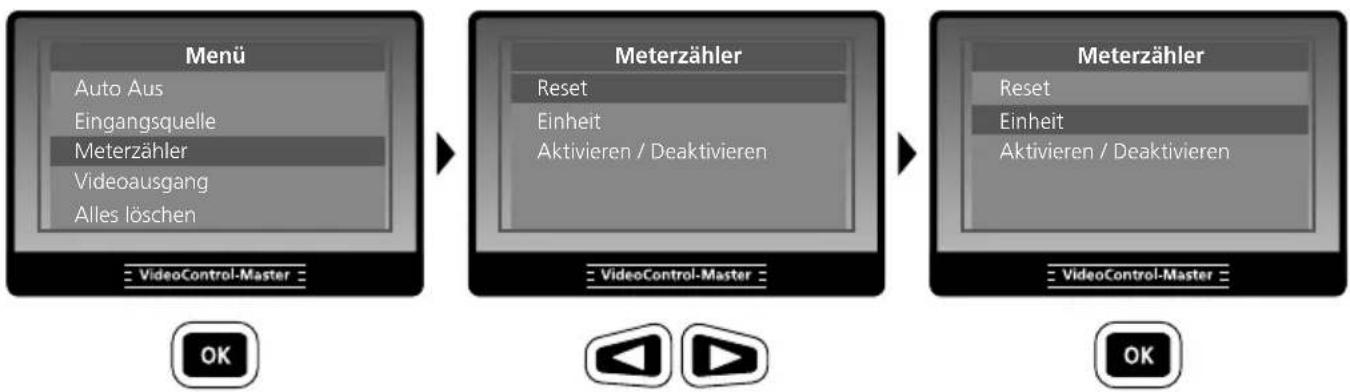

8.6 Meterzähler (nur mit PipeControl-LevelFlex-Camera)

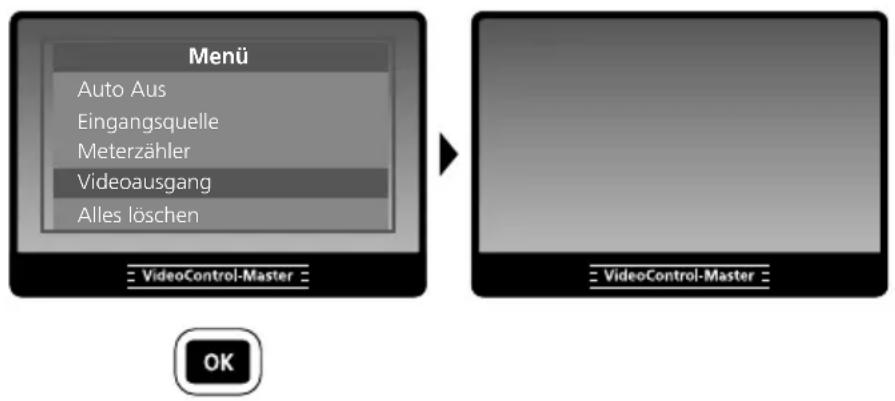

8.7 Videoausgang

Menü Auto Aus Eingangsquelle Meterzähler Videoausgang Alles löschen VideoControl-Master OK VideoControl-Master

!

Zur Nutzung der Funktion muss der VideoControl-Master mit einem Monitor verbunden werden. Das Display des VideoControl-Master wird schwarz und die Funktionen werden auf dem externen Monitor angezeigt.

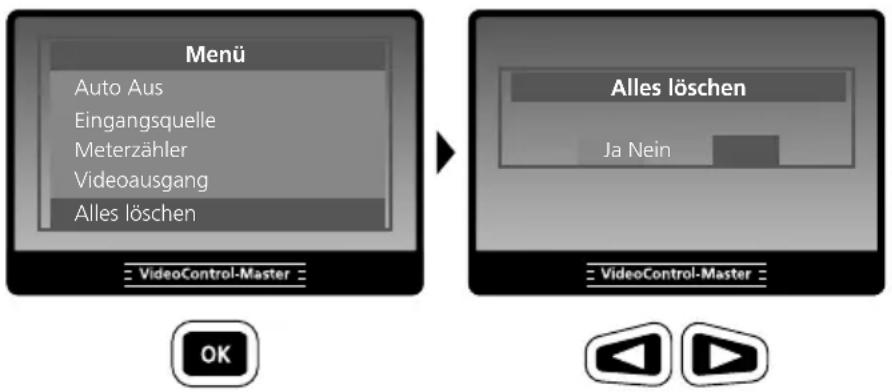

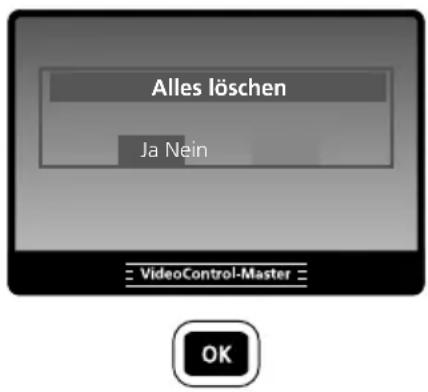

8.8 Alles löschen

Menü Auto Aus Eingangsquelle Meterzähler Videoausgang Alles löschen VideoControl-Master Alles löschen Ja Nein VideoControl-Master

▶

Alles löschen Ja Nein VideoControl-Master OK

Hinweise zur Benutzung

– Die LCD-Einheit darf nicht in Wasser getaucht werden.
– Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
- Um die Schutzklasse IP65 zu gewährleisten, muss die Abdeckkappe der Anschlüsse fest verschlossen sein.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrem Kartenleser.

Wechseln des Akkus

Zum Wechseln des Akkus, senden Sie das Gerät an UMAREX-Laserliner.

Anschluss an einen Monitor

Der VideoControl-Master kann durch das mitgelieferte Kabel an einen Monitor angeschlossen werden. Verwenden Sie hierzu Anschluss „g“ und wählen Sie im Menü den entsprechenden Videoausgang aus, siehe hierzu „8.7 Videoausgang“.

Netz-/Ladegerät anschließen

Schließen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Ladebuchse „i“ und verbinden es mit einer entsprechenden Stromquelle.

Akku laden

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes Akku voll aufladen.
• Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Der Akku kann auch während des Betriebes geladen werden.

Reset

Drücken der Reset-Taste „h“ startet das Gerät neu.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 17W46
Bildschirmtyp 5,0" TFT Farbdisplay
Anschlüsse	Industriesteckverbinder für Kamera TV-Out Anschluß, PAL oder NTSC USB-Adapter Typ Mini-B SD-Karten Slot DC-Adapter für 5V DC-Netzteil
Auflösung Display 640 x 480 Pixel
Bildformat / Bildauflösung JPEG Format / 640	x 480 Pixel
Videoformat / Bildwiederholrate ASF / 30 Frames / Sek.
LED 10 Helligkeitsstufen
Zoom 2-fach Digitalzoom in 10% Schritten
Speicher (extern) 2 GB SD-Karte / Unterstützt	SD-Card bis max. 16 GB
Schnittstelle USB 2.0
Autoabschaltung 5 min / 10 min / 15 min / 30 min (einstellbar)
Stromversorgung	Li-lonen Akku / Netzteil
Betriebsdauer	4h
Arbeitsbedingungen	-10°C ... 60°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeits-höhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Schutzklasse	IP65
Gewicht (inkl. Li-lonen Akku)	0,86 kg
Abmessungen (B x H x T)	200 mm x 130 mm x 60 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=vcm

CE × ×

Laserliner

!

25 Fremadspoling video

26 Lydstyrke

27 Optagelsesnummer

Gengivelsesmodus billede

-29 2012/01/05 12:50:28 21 22 -30 4-X 1.0 IMG00001-27 00 : 00 : 32 -28 VideoControl-Master

28 Optagelsesposition

29 Billedsymbol

30 Stemmeoptagelse

Laserliner

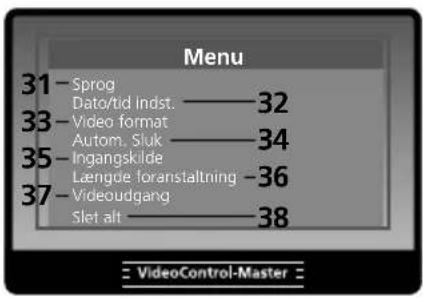

Indstillingsmodus
