BRUGSANVISNING PGG 61 Kärcher

Generelle henvisninger 31

Korrekt anvendelse 31

Miljøbeskyttelse 31

Sikkerhedshenvisninger 32

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden maskinen tages i brug første gang. Bet-

overensstemmelse hermed.

Opbevar begge hæfter til senere brug eller til kommen- de brugere.

Korrekt anvendelse

Denne strømgenerator er i udleveringstilstand beregnet til anvendelse i en maksimal højde på 1500 m over havoverfladen. Den autoriserede kundeservice kan omstille den til drift i større højde.

Hvis en strømgenerator, der er blevet tilpasset til drift i større højde, anvendes under denne højde, kan motoren blive ødelagt på grund af overophedning.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt.

Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der ved forkert håndtering eller forkert bortskaffelse

kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfrif drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

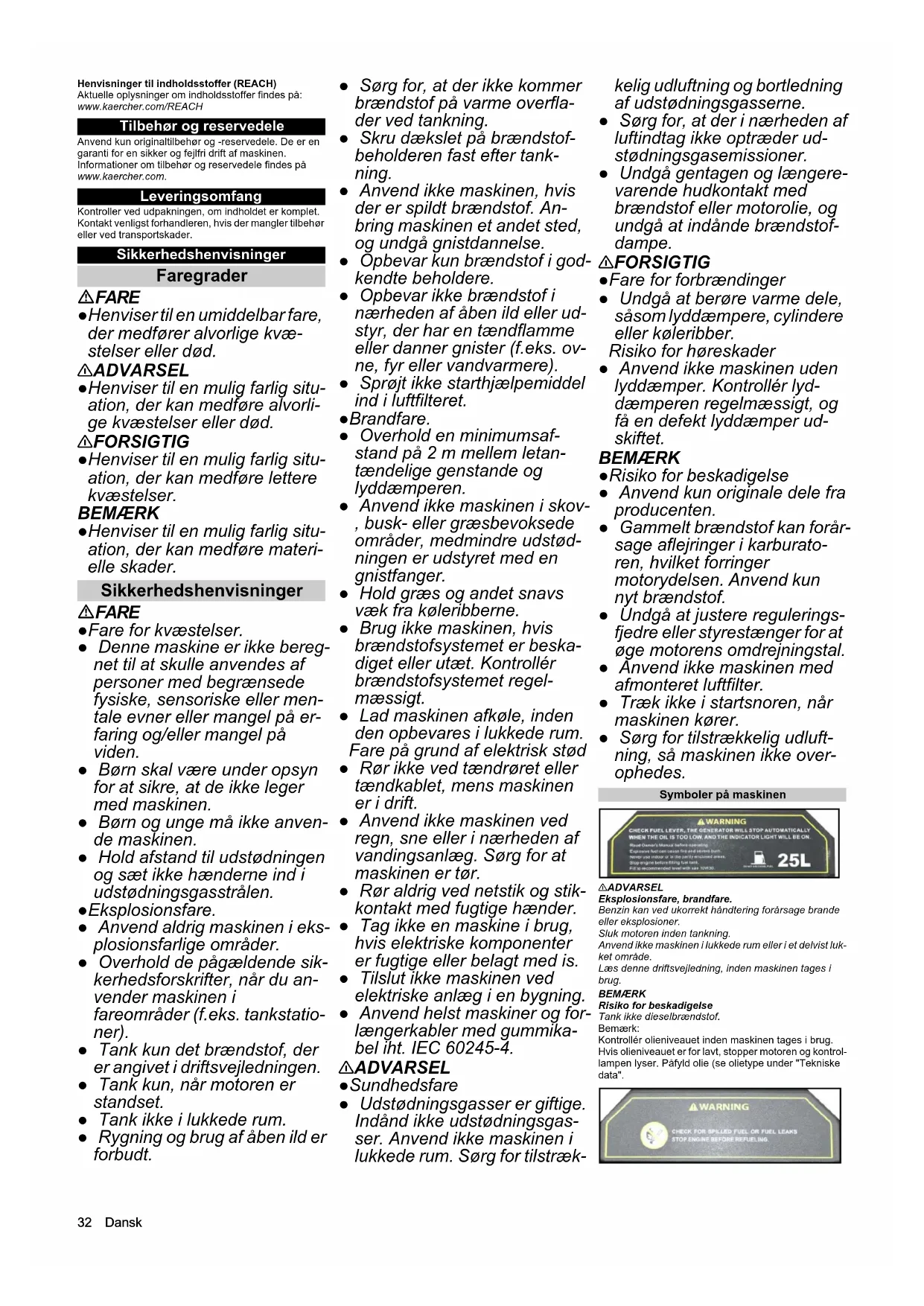

Sikkerhedshenvisninger

Faregrader

⚠️FARE

- Henviser til en umiddelbar fare, der medfører alvorlige kvæstelser eller død.

ADVARSEL

- Henviser til en mulig farlig situation, der kan medføre alvorlige kvæstelser eller død.

⚠FORSIGTIG

- Henviser til en mulig farlig situation, der kan medføre lettere kvæstelser.

BEMAERK

- Henviser til en mulig farlig situation, der kan medføre materielle skader.

Sikkerhedshenvisninger

⚠️FARE

•Fare for kvæstelser.
- Denne maskine er ikke beregnet til at skulle anvendes af personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller mangel på viden.
- Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.
- Børn og unge må ikke anvende maskinen.
- Hold afstand til udstødningen og sæt ikke hænderne ind i udstødningsgasstrålen.
•Eksplosionsfare.
- Anvend aldrig maskinen i eksplosionsfarlige områder.
- Overhold de pågældende sikkerhedsforskrifter, när du anvender maskinen i fareområder (f.eks. tankstationer).
- Tank kun det brændstof, der er angivet i driftsvejledningen.
- Tank kun, när motoren er standset.
- Tank ikke i lukkede rum.
- Rygning og brug af åben ild er forbudt.

• Sørg for, at der ikke kommer brændstof på varme overflader ved tankning.
• Skru dækslet på brændstof- beholderen fast efter tank- ning.
• Anvend ikke maskinen, hvis der er spildt brændstof. Anbring maskinen et andet sted, og undgå gnistdannelse.
• Opbevar kun brændstof i godkendte beholdere.
• Opbevar ikke brændstof i nærheden af åben ild eller udstyr, der har en tændflamme eller danner gnister (f.eks. ovne, fyr eller vandvarmere).
• Sprøjt ikke starchjælpemiddel ind i luftfilteret.
• Brandfare.
• Overhold en minimumsafstand på 2 m mellem letantændelige genstande og lyddæmperen.
• Anvend ikke maskinen i skov-, busk- eller græsbevoksede områder, medmindre udstødningen er udstyret med en gnistfanger.
• Hold græs og andet snavs væk fra køleribberne.
• Brug ikke maskinen, hvis brændstofsystemet er beskadiget eller utæt. Kontrollér brændstofsystemet regelmæssigt.
• Lad maskinen afkøle, inden den opbevares i lukkede rum. Fare på grund af elektrisk stød
• Rør ikke ved tændrøret eller tændkablet, mens maskinen er i drift.
• Anvend ikke maskinen ved regn, sne eller i nærheden af vandingsanlæg. Sørg for at maskinen er tør.
• Rør aldrig ved netstik og stikkontakt med fugtige hænder.
• Tag ikke en maskine i brug, hvis elektriske komponenter er fugtige eller belagt med is.
• Tilslut ikke maskinen ved elektriske anlæg i en bygning.
• Anvend helst maskiner og forlængerkabler med gummikabel iht. IEC 60245-4.

ADVARSEL

• Sundhedsfare
• Udstødningsgasser er giftige. Indånd ikke udstødningsgasser. Anvend ikke maskinen i lukkede rum. Sørg for tilstræk-

kelig udluftning og bortledning af udstødningsgasserne.

• Sørg for, at der i nærheden af luftindtag ikke optræder udstødningsgasemissioner.
• Undgå gentagen og længerevarende hudkontakt med brændstof eller motorolie, og undgå at indände brændstof-dampe.

⚠FORSIGTIG

●Fare for forbrændinger
- Undgå at berøre varme dele, såsom lyddæmpere, cylindere eller køleribber.

Risiko for høreskader

- Anvend ikke maskinen uden lyddæmper. Kontrollér lyddæmperen regelmæssigt, og få en defekt lyddæmper udskiftet.

BEMÆRK

•Risiko for beskadigelse
- Anvend kun originale dele fra producenten.
- Gammelt brændstof kan forårsage aflejringer i karburatoren, hvilket forringer motorydelsen. Anvend kun nyt brændstof.
- Undgå at justere reguleringsfjedre eller styrestænger for at øge motorens omdrejningstal.
- Anvend ikke maskinen med afmonteret luftfilter.
- Træk ikke i startsnoren, när maskinen kører.
- Sørg for tilstrækkelig udluftning, så maskinen ikke overophedes.

Symboler på maskinen

Benzin kan ved ukorrekt håndtering forårsage brande eller eksplosioner.

Sluk motoren inden tankning.

Anvend ikke maskinen i lukkede rum eller i et delvist lukket område.

Læs denne driftsvejledning, inden maskinen tages i brug.

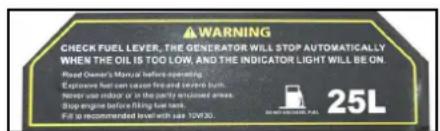

BEMAERK

Risiko for beskadigelse

Tank ikke dieselbrændstof.

Bemaerk:

Kontrollér olieniveauet inden maskinen tages i brug. Hvis olieniveauet er for lavt, stopper motoren og kontrollampen lyser. Påfyld olie (se olietype under "Tekniske data".

WARNING CHECK FOR SPILLED FUEL OR FUEL LEAKS STOP ENGINE BEFORE REFUELING.

ADVARSEL

Eksplosionsfare, brandfare.

Sluk motoren inden tankning.

Fjern spildt brændstof, inden du tager maskinen i drift. Tag ikke maskinen i drift, hvis brændstofsystemet er utæt.

△FORSIGTIG

Varm overflade

Maskinens udstødning bliver meget varm under driften og kan forårsage forbrændinger. Undgå kontakt med udstødningen.

ADVARSEL

Fare for høre- og øjenskader. Brug egnede beskyttelsesbriller og et høreværn ved anvendelse af maskinen.

Symboler adversler

Overhold følgende advarsler ved omgang med batterier:

Følg anvisningerne i batteriets brugsan- visning og på batteriet samt i denne drift- svejledning.

Bær øjenværn.

Ild, gnister, åbent lys og rygning forbudt.

Fare for ætsninger

Førstehjælp.

Advarselsanvisning

Bortskaffelse

Smid ikke batteriet i skraldespanden.

Maskinbeskrivelse

⑪ Niveauvisning brændstof

⑫Dæksel brændstoftank

⑬Typeskilt

⑭Kontrollampe

⑮Nøgleafbryder motor

⑯Beskyttelseskontakt jäevnstrøm

⑰Klemmer jævnstrøm

⑱Voltmeter vekselspænding

⑲Effektafbryder

Henvisning til kontrol af olieniveau-et.

Chokerarm

Montering

1. Anbring skubbebøjlen med det vedlagte monteringsmateriale på maskinrammen. Figur B

① Skubbebøjle

② Stativ

③Hjul

1. Anbring hjulene med det vedlagte monteringsmateriale på maskinrammen.

2. Anbring stativet med det vedlagte monteringsmateriale på maskinrammen.

Første ibrugtagning

Påfyldning af olie

1. Stil maskinen vandret.
2. Drej oliemålepinden ud.
3. Påfyld motorolien.

Bemærk: Motorolien er ikke en del af leveringsomfanget. Mængde og olietype er angivet i kapitlet "Tekniske data".

1. Tør oliemålepinden af.
2. Skub oliemålepinden helt ind uden at skrue den fast.
3. Træk oliemålepinden ud. Oliestanden skal befinde sig inden for det markerede område på oliemålepinden.
4. Påfyld motorolie, hvis oliestanden er lav.
5. Skru oliemålepinden i, og spænd den fast.

Ibrugtagning

Kontrol af oliestanden

1. Stil maskinen vandret.
2. Skru oliemålepinden ud.
3. Tør oliemålepinden af
4. Skub oliemålepinden helt ind uden at skrue den fast.
5. Træk oliemålepinden ud. Oliestanden skal befinde sig inden for det markerede område på oliemålepin- den.
6. Påfyld motorolie, hvis oliestanden er lav.
7. Skru oliemålepinden i, og spænd den fast.

Påfyldning af brændstof

1. Aflæs brændstofmåleren.
2. Fyld brændstoftanken, hvis brændstofmäleren viser et lavt niveau.
3. Skru dækslet til brændstoftanken af.
4. Påfyld maksimalt brændstof op til underkanten af påfyldningsstudsen.
5. Sæt dækslet på brændstoftanken, og skru det fast.

Drift

Start af maskinen

1. Abn brændstofhanen.

2. Skub chokerarmen mod venstre ved kold motor.

3. Drej nøgleafbryderen til position START og hold den der, indtil motoren starter. Hold nøgleafbryderen maksimalt 5 sekunder på positionen START. Gennemfør tidligst det næste startforsøg efter 10 sekunders pause.

4. Hvis motoren er startet, skal du lade nøgleafbryderen gå til "1/ON".
5. Hvis motoren er startet, skubbes chokerarmen mod højre.

Start med snoretræksstarteren

1. Äbn brændstofhanen.
2. Skub chokerarmen mod venstre ved kold motor.
3. Træk langsomt i snoretræksstarteren, indtil der kan mærkes en kraftig modstand, træk derefter kraftigt.
4. Før snoretræksstarteren langsomt tilbage.

BEMAERK

Risiko for beskadigelse

Den tilbagespringende snoretræksstarter forårsager skader på maskinen.
Før snoretræksstarteren langsomt tilbage.
5. Hvis motoren er startet, skubbes chokerarmen mod højre.

Tilslutning af vekselstrømsapparater

I kontinuerlig drift må effektoptagelsen af el-apparatet ikke overskride generatorens kontinuerlige ydelse. Maksimalydelsen må kun aftages kortvarigt. Apparater med elmotor har til start brug for det flerdobbelte af den nominelle effekt.

△FARE

Fare på grund af elektrisk stød

Hvis der isættes mere end et apparat ved generatoren, skal der mellem generatoren og hvert ekstra el-apparat kobles en transportabel fejlstrømsbeskyttelsesanordning (PRCD-Portable Residue Current Device).

1. Start generatoren.
2. Sæt effektafbryderen på 1/ON.
3. Sæt netstikket til el-apparatet i generatorens stikkontakt.
4. Hvis der isættes mere end et apparat ved generatoren, skal der mellem generatoren og hvert ekstra el-apparat kobles en transportabel fejlstrømsbeskyttelsesanordning (PRCD-Portable Residue Current Device).
5. Tag el-apparatet i drift.

Hvis apparatet ikke fungerer korrekt, f.eks. uregelmæssig kørsel eller udfald, skal e-apparatet straks slukkes, stikket skal tages ud og årsagen skal findes.

Opladning af køretøjsbatterier

12 V jævnstrømstilslutningen er kun beregnet til opladning af 12 V bly-syre-akkumulatorer fra automobilområdet. Denne tilslutning er ikke egnet som 12 V-spændingskilde til el-apparater.

1. Frakobl køretøjets minuskabel (sort) fra batteriet.
2. Forbind ladekablets plusklemme (rød) med batteriets pluspol.
3. Forbind pluspolen (rød) i den anden ende af lade-kablet med generatorens røde klemme (+).
4. Forbind ladekablets minusklemme (sort) med batteriets minuspol.
5. Forbind minuspolen (sort) i den anden ende af lade-kablet med generatorens sorte klemme (-).
6. Start generatoren.

BEMAERK

Risiko for beskadigelse.

Hvis køretøjsmotoren kører ved opladning af et køre- tøjsbatteri kan der opstå skader på køretøjet eller gen- ratoren.

Start ikke køretøjet, mens batteriet oplades.

Beskyttelseskontakt

Ved overbelastning springer beskyttelseskontaktens knap ud og afbryder opladningen.
1. Vent nogle minutter og tryk derefter på knappen igen.

Frakobling af køretøjsbatteriet

1. Sluk generatoren.
2. Frakobl minuspolen (sort) ved generatoren.
3. Frakobl minusklemmen (sort) fra batteriet.
4. Frakobl pluspolen (rød) ved generatoren
5. Frakobl plusklemmen (rød) fra batteriet.
6. Tilkobl køretøjets minuskabel (sort) ved batteriets minuspol.

Slukning af maskinen

1. Drej nøgleafbryderen hen på 0/OFF.
2. Luk brændstofhanen.

Transport

• Inden transport drejes nøgleafbryderen hen på 0/OFF og brændstofhanen lukkes.
• Drej skubbebøjlen opad.
• Skub eller træk maskinen i skubbebøjlen.
• Lad motoren køle af i mindst 15 minutter, inden transport.
• Hold maskinen vandret ved transport, så der ikke spildes brændstof.
• Ved transport i køretøjer sikres maskinen mod at rulle væk, glide eller vælte iht. til de gældende retningslinjer.
• Vær opmærksom på maskinens vægt ved transport.

Opbevaring

△FORSIGTIG

Manglende overholdelse af vægten

Fare for kvæstelser og beskadigelse

Vær opmærksom på maskinens vægt ved opbevaring.

BEMAERK

Risiko for beskadigelse

Læg ikke tunge genstande på maskinen.

1. Hæld brændstof-stabilisator i brændstoftanken.
2. Fyld brændstoftanken.

1. Luk brændstofhanen.
2. Stil en beholder under karburatoren.

Figur C

① Karburator
②Aftapningsskrue

1. Skru aftapningsskruen ud.
2. Opsaml brændstoffet i beholderen.
3. Skru aftapningsskruen i og spænd.
4. Tøm bundfældningsbeholderen (se "Pleje og vedligeholdelse/Rengøring af bundfældningsbeholderen").

Opbevaring mere end 12 måneder

Derudover:

1. Skru tændrøret ud.
2. 5...10 cm ^3 Fyld motorolie i cylinderen.
3. Træk snoretræksstarteren langsomt helt igennem flere gange, så olien fordeles i motoren.
4. Skru tændrøret i igen.
5. Udskift olien (se "Pleje og vedligeholdelse/Udskiftning af olie").
6. Træk langsomt i snoretræksstarteren, indtil der kan mærkes en kraftig modstand.

Fare for kvæstelse, fare på grund af elektrisk stød.

Du kan blive kvæstet af bevægelige dele. Den spænding, som maskinen genererer, kan slå dig ihjel eller kvæste dig.

Tag tændrørsstikket af og afbryd forbindelsen til batteriet, inden vedligeholdelsesarbejdet udføres.

⚠FORSIGTIG

Fare for forbrændinger.

Kontakt med varme maskindele forårsager forbrændinger.
Lad maskinen køle af, inden du udfører arbejde på den.
* Beskrivelse, se "Ibrugtagning".
* Beskrivelse, se "Vedligeholdelsesarbejde".

Vedligeholdelsesintervaller

Før arbejdet

1. Kontrollér maskinen for korrekt tilstand og driftssikkerhed. Tag ikke en beskadiget maskine i brug.
2. Kontrollér oliestanden. *
3. Kontrollér luftfilteret.

En gang efter 1 måned eller 20 driftstimer

1. Skift olie. **

For hver 3 måned eller 50 driftstimer

Rengør hyppigere ved et støvet anvendelsesområde.

For hver 6 måned eller 100 driftstimer

1. Skift olie. **
2. Rengør bundfældningsbeholderen. **
3. Kontrollér og rengør tændrøret. **
4. Rengør gnistfangeren (ikke inkluderet i leverancen).

Hver år af den autoriserede kundeservice

1. Kontrollér og indstil ventilspillerummet.
2. Rengør brændstoftanken og brændstofffilteret.

Hver andet år af den autoriserede kundeservice

1. Kontrollér brændstofledningen, udskift om nødven- digt.

Vedligeholdelsesarbejde

Kontrol af luftfilteret

1. Sving låsen væk eller skru skruen ud.

Figur D

① Skrue
②Dæksel
③ Luftfilterindsats
④Làs
2. Taq dækslet af.
3. Kontrollér luftfilterindsatsen for snavs. Rengør luftfilteret ved behov eller ved beskadigelse (se "Rengøring af luftfilteret").
4. Sæt dækslet på.
5. Luk låsen eller skru skruen ind og spænd.

Rengøring af luftfilteret

BEMAERK

Risiko for beskadigelse

Hvis luftfilterindsatsen mangler, kan indtrængende støv ødelægge motoren.
Anvend ikke maskinen uden luftfilterindsats.
1. Abn luftfilteret (se "Kontrol af luftfilteret").
2. Tag luftfilterindsatsen ud.
3. Vask luftfilterindsatsen i varmt vand med rengø- ringsmiddel og skyl med rent vand. Bemærk: Bortskaf den olieholdige vaskeopløsning miljørigtigt.
4. Lad luftfilterindsatsen tørre.
5. Fugt luftfilterindsatsen med ren motorolie og tryk overskydende olie ud.
6. Sæt luftfilterindsatsen i igen.
7. Sæt dækslet på.
8. Lås låsene.

Udskiftning af olie

Gennemfør olieskift ved varm motor.

①Oliemälepind
②Olieaftapningsskrue
2. Drej olieaftapningsskruen med pakning ud og op- saml olien.
3. Drej olieaftapningsskruen med pakning i og spænd.
4. Stil maskinen vandret.
5. Afmål motorolien (se olietype under "Tekniske data") og påfyld ved åbningen til oliemålepinden.
6. Kontrollér olieniveauet (se "Ibrugtagning").
7. Skru oliemålepinden i, og spænd den fast.
8. Sørg for at bortskaffe spildolien miljømæssigt korrekt.

Rengøring af bundfældningsbeholderen

Bundfældningsbeholderen udskiller vand fra benzinen.

1. Luk brændstofhanen.
2. Skru bundfældningsbeholderen af.

Figur F

①Bundfældningsbeholder
② Skrue
3. Tag bundfældningsbeholderen af sammen med O-ringen.
4. Rengør bundfældningsbeholderen og O-ringen med ikke brændbare opløsninger og lad dem tørre.
5. Anbring bundfældningsbeholderen og O-ringen og skru fast.
6. Åbn brændstofhanen.
7. Kontrollér pakning mellem bundfældningsbeholder og karburator.
8. Luk brændstofhanen.

Kontrol og rengøring af tændrøret

1. Træk tændrørsstikket af.

Figur G

①Tændrørsstik
②Tændrør
2. Rengør området omkring tændrøret, så der ikke kommer snavs ind i motoren, när tændrøret er fjernet.
3. Skru tændrøret ud.
4. Udskift tændrør med slidte elektroder eller revnet isoleringslegeme.
5. Kontrollér elektrodeafstanden på tændrøret. Nom. værdi 0,7...0,8 mm.
6. Kontrollér pakningen på tændrøret for beskadigelse.

BEMAERK

Risiko for beskadigelse

Et løstsiddende tændrør kan blive overophedet og beskadige motoren. Hvis tændrøret strammes for hårdt, bliver gevindet i motoren beskadiget.

Overhold følgende anvisninger, när du spænder tændrøret fast.

1. Skru tændrøret forsigtigt i med hånden. Undgå at skrue det skævt i.

2. Skru tændrøret helt i med tændrørsnøglen, og spænd det fast på følgende måde.

a Spænd et brugt tændrør fast med 1/8...1/4 om-drejning.

b Spænd et nyt tændrør fast med 1/2 omdrejning.

1. Sæt tændrørsstikket på

Opladning af maskinens batteri

△FARE

Eksplosionsfare, brandfare

Hvis begge batteriets poler forbindes opstår der en kortslutning, der kan medføre en eksplosion eller en brand. Læg aldrig en metalgenstand (f.eks. et værktøj) på batteriet.

Overhold sikkerhedsforskrifterne ved omgang med batterier.

Overhold opladerens driftsvejledning.

△FORSIGTIG

Sundhedsfare

Bly er skadeligt for sundheden.

Sår må aldrig komme i kontakt med bly.

1. Kontrollér batteriets syreniveau.

2. Ved for lavt syreniveau:

a Fjern cellelåsen.

b Fyld cellen med destilleret vand op til markerin-

gen.

c Anbring cellelåsen.

1. Frakobl batteriet.
2. Forbind ladeapparatets pluspol-ledning med batteriets pluspol.
3. Forbind ladeapparatets minuspol-ledning med batteriets minuspol.
4. Tænd for ladeapparatet.

Hjælp ved fejl

Lad alle kontroller og arbejde på elektriske dele udføre af en fagmand.

Kontakt en autoriseret kundeservice ved fejl, der ikke nævnes i dette kapitel.

Motoren starter ikke.

1. Abn brændstofhanen.
2. Fyld brændstof i tanken.
3. Kontrollér oliestanden, påfyld olie ved behov.
4. Kontrollér tændrøret (se "Pleje og vedligeholdelse/Kontrol og rengøring af tændrøret").
5. Rengør bundfældningsbeholderen (se "Pleje og vedligeholdelse/Rengøring af bundfældningsbeholderen).

Maskinen afgiver ingen strøm

1. Sæt effektafbryderen på 1/ON.

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet.

(Se adressen på bagsiden)

Tekniske data

PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3

Generator

Kontinuerlig ydelse kW 2,8 2,8 5,0 7,0
Maksimalydelse kortvarigt kW 3,0 3,0 5,5 7,5
cos φ 1	1	1	1
Netspænding V 230 (2x) 220 (2x) 230 (3x) 230 (2x), 400 (1x)
F	a	s	e	~	1	1	1
Frekvens			Hz	50	60	50	50
Kapslingsklasse				IP23M	IP23M	IP23M	IP23M
Isoleringsmaterialeklasse				B	B	B	B
Udførelsesklasse				G1	G1	G1	G1
Jævnstrømsudgang
Spænding			V			12	12
S	t	r	ø	m			A 6
Forbrændingsmotor
Motortype				Encylindret	Encylindret	Encylindret	Encylindret
Konstruktion				4-takts	4-takts	4-takts	4-takts
Køletype				luftkølet	luftkølet	luftkølet	luftkølet
Slagvolumen			cm^3	208	208	389	439
Motorydelse			kW/PS	5,1/6,9	5,1/6,9	9,6/13,1	11,8/16,1
Brændstoftype				Benzin, min. 86 ok- tan	Benzin, min. 86 ok- tan	Benzin, min. 86 ok- tan	Benzin, min. 86 ok- tan
Indhold brændstoftank				15	15	25	25
Driftstid med fuld tank, 100 % ydelse			h	6,5 6,5 6,5 5,5
Driftstid med fuld tank, 50 % ydelse			h	12	12	10	7
Motoroliemængde			l	0,6 0,6 1,1 1,1
Olietype				10 W-30	10 W-30	10 W-30	10 W-30
				15 W-40	15 W-40	15 W-40	15 W-40
Tændrørstype				F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC
Batteri
Batterispænding			V	12	12	12	12
Mål og vægt
Længde			mm	645	645	743	743
Bredde			mm	622	622	713	713
Højde			mm	559	559	670	670
Vægt uden brændstof			kg	52	52	85	90
Beregnede værdier iht. EN 60335-2-79
Lydtryksniveau L_pA			dB(A)	74	74	75	76
Usikkerhed K_pA			d	B	(	A )	1
Lydeffektniveau L_WA + usikkerhed K_WA			dB(A)	94	94	95	96
CO2-emissioner i henhold til målemetoder i EU-forordning 2016/1628 (trin V)
Motor			g/kWh	790		678	678

Der tages forbehold for tekniske ændringer.

Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvilken den sælges af os, overholder EU-direktivernes relevante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Strømgenerator Type: 1.042-xxx

Anvendte harmoniserede standarder

EN ISO 8528-13: 2016

EN 55012: 2007 + A1: 2009

EN 61000-6-1: 2007

Anvendt overensstemmelsesvurderingsproces

2000/14/EF: Tillæg V

Lydeffektniveau dB(A)

PGG 3/1

Målt:

Garanteret: 94

PGG 6/1

Målt:

Garanteret: : 95

PGG 8/3

Målt:

Garanteret: : 96

Underskriverne handler på forretningsledelsens vegne og med dennes fuldmagt.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Sikkerhetsanvisninger

Risikonivå

⚠️FARE

- Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

Sikkerhetsanvisninger

⚠️FARE

Symboler på apparatet

Bensin kan forårsake branner eller eksplosjoner hvis den ikke håndteres riktig.

Slå av motoren før du fyller på tanken.

Ikke bruk apparatet i lukkede rom eller delvis innelukket terreng.

Les denne bruksanvisningen før du tar apparatet i bruk.

OBS

Fare for materielle skader

Ikke fyll dieselolje på tanken.

Merk:

Batterier må ikke kastes i husholdnings- avfallet.

Symboler på apparatet

AIR CLEANER MAINTENANCE

CLEAN THE FILTERING ELEMENT EVERY 50 HOURS (EVERY 10 HOURS UNDER DUSTY CONDITIONS). WASH IN HIGH FLASH-POINT SOLVENT. SQUEEZE DRY, THEN DIP IN CLEAN ENGINE OIL AND SQUEEZE OUT EXCESS OIL.

Lagringstid 1–2 måneder

1. Hell bensinstabilisator i drivstofftanken.

2. Fyll på drivstofftanken.

Lagringstid 2–12 måneder

I tillegg:

1. Steng drivstoffkranen.

2. Sett en beholder under forgasseren.

Figur C

①Forgasser

②Tappeskrue

1. Kontroller drivstoffledningen. Skift den ut om nødvendig.

Vedlikeholdsarbeid

Kontrollere luftfilteret

1. Sving av sperremekanismene eller skru ut skruen.

Figur D

1 Skrue

②Lokk

③ Luftfilterinnsats

4 Sperremekanisme

Vannutskilleren skiller vann fra bensinen.

Ta hensyn til de følgende anvisningene när du skal trekke til tennpluggen.

Bly er skadelig for helsen.

Bly må aldri komme i berøring med sår.

Motoren starter ikke.

Anvendte samsvarsvurderingsprosesser

Säkerhetsanvisningar

⚠️FARA
