Typ produktu	Prenosný generátor
Značka	Kärcher
Model	PGG 61 (séria PGG 3/1, PGG 6/1, PGG 8/3)
Trvalý výkon	5,0 kW (PGG 6/1)
Maximálny výkon (krátkodobý)	5,5 kW (PGG 6/1)
Výstupné napätie	230 V (jednofázové) / 400 V (trojfázové podľa modelu)
Frekvencia	50 Hz (60 Hz pre niektoré verzie)
Typ motora	Jednovalcový, 4-taktný, vzduchom chladený
Zdvihový objem	389 cm³ (PGG 6/1)
Palivo	Bezolovnatý benzín, min. 86 oktánov
Objem palivovej nádrže	25 L (PGG 6/1)
Prevádzková doba pri 50% zaťažení	10 h (PGG 6/1)
Motorový olej	10W-30 alebo 15W-40, množstvo 1,1 L (PGG 6/1)
Batéria	12 V, pre elektrický štart
Rozmery (D x Š x V)	743 x 713 x 670 mm (PGG 6/1)
Hmotnosť (bez paliva)	85 kg (PGG 6/1)
Hladina akustického tlaku	75 dB(A) (PGG 6/1)
Hladina akustického výkonu	95 dB(A) (PGG 6/1)
Stupeň krytia	IP23M
Hlavné funkcie	Záložné napájanie, stavenisko, voľný čas; nabíjanie batérie 12 V
Bežná údržba	Kontrola oleja, vzduchového filtra, zapaľovacej sviečky, výmena oleja, sedimentačná nádobka
Záruka	Podľa podmienok krajiny, chyby materiálu alebo výroby
Náhradné diely	Originálne príslušenstvo a diely Kärcher dostupné na www.kaercher.com
Bezpečnosť	Istič, núdzové zastavenie, ochrana proti preťaženiu, štartovanie kľúčom

Často kladené otázky - PGG 61 Kärcher

Aký typ motorového oleja použiť a aké množstvo?

Použite olej 10W-30 alebo 15W-40. Množstvo je 1,1 L pre model PGG 6/1. Skontrolujte hladinu pomocou mierky.

Ako naštartovať generátor Kärcher PGG 61?

Otvorte palivový kohútik, pri studenom motore zatiahnite sýtič, otočte kľúč do polohy START (max. 5 sekúnd) alebo potiahnite štartovacie lanko. Po naštartovaní vráťte sýtič do normálnej polohy.

Aký je maximálny výkon, ktorý môže PGG 61 poskytnúť?

Trvalý výkon je 5,0 kW a maximálny (krátkodobý) výkon je 5,5 kW pre model PGG 6/1. Pri dlhšom používaní neprekračujte trvalý výkon.

Môže sa generátor používať v daždi?

Nie, zariadenie sa nesmie používať v daždi, snehu ani v blízkosti zavlažovacieho systému. Udržujte ho v suchu, aby ste predišli riziku úrazu elektrickým prúdom.

Ako udržiavať vzduchový filter?

Vzduchový filter čistite každých 50 hodín (každých 10 hodín v prašnom prostredí). Vložku umyte v teplej vode s čistiacim prostriedkom, osušte, potom naimpregnujte čistým motorovým olejom a vyžmýkajte prebytok.

Čo robiť, ak motor neštartuje?

Skontrolujte palivový kohútik (musí byť otvorený), hladinu paliva a oleja, zapaľovaciu sviečku a sedimentačnú nádobku. Uistite sa, že kľúčový spínač je v polohe START.

Ako skladovať generátor na dlhšie obdobie?

Pri skladovaní dlhšom ako 12 mesiacov vyprázdnite palivo z karburátora, pridajte olej do valca, vymeňte motorový olej a pomaly ťahajte štartér, kým nepocítite odpor. Skladujte na suchom a prachom chránenom mieste.

Môže generátor nabíjať autobatériu?

Áno, 12 V výstup je určený na nabíjanie olovených batérií 12 V. Postupujte podľa pokynov: odpojte záporný kábel vozidla, potom pripojte svorky + a - nabíjačky k batérii a generátoru.

Aká je minimálna bezpečná vzdialenosť od horľavých predmetov?

Dodržiavajte minimálnu vzdialenosť 2 metre medzi ľahko horľavými predmetmi a tlmičom. Neumiestňujte zariadenie v blízkosti paliva alebo horľavých materiálov.

Kde nájdem náhradné diely pre PGG 61?

Používajte výhradne originálne príslušenstvo a náhradné diely Kärcher. Navštívte webovú stránku www.kaercher.com alebo kontaktujte autorizovaného predajcu.

NÁVOD NA OBSLUHU PGG 61 Kärcher

- Neprevádzkujte prístroj v oblastiach s nebezpečenstvom výbuchu.

Symboly na prístroji

21 PGG 6/1: Jednofázová zásuvka PGG 8/3: Trojfázová zásuvka

⑳Uzemňovacia svorka

Symboly na prístroji

ÚDRŽBA VZDUCHOVÉHO FILTRA

ČISTITE FILTRAČNÝ ELEMENT KAŽDÝCH 50 HODÍN (KAŽDÝCH 10 HODÍN PRI PRAŠNÝCH PODMIENKACH). UMYTE V ROZPÚŠŤADLE S VYSOKÝM BODOM VZNIKU. VYŽMÝKAJTE DOSUCHA. POTOM PONORTE DO ČISTÉHO MOTOROVÉHO OLEJA A VYŽMÝKAJTE PREBYTOČNÝ OLEJ.

Týmto vyhlasujeme, že nižšie uvedený stroj na základe

Všeobecné upozornenia	81
Používanie v súlade s účelom	81
Ochrana životného prostredia	81
Príslušenstvo a náhradné diely	81
Rozsah dodávky	81
Bezpečnostné pokyny	81
Popis prístroja	82
Montáz	82
Prvé uvedenie do prevádzky	82
Uvedenie do prevádzky	82
Prevádzka	83
Preprava	83
Skladovanie	83
Ošetrovanie a údržba	83
Pomoc pri poruchách	84
Záruka	84
Technické údaje	84
EÚ vyhlásenie o zhode	85

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riaďte

sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

Používanie v súlade s účelom

Tento elektrický generátor je v stave pri dodaní určený na použitie v maximálnej nadmorskej výške 1 500 m. Autorizovaný zákaznícky servis môže vykonať jeho prestavbu na prevádzku vo väčšej výške. Ak sa však elektrický generátor prispôsobený na prevádzku vo väčšej výške používa pod touto výškou, prehriatie môže spôsobiť zničenie motora.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej,

môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH) Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Bezpečnostné pokyny

Stupne nebezpečenstva

⚠ NEBEZPEČENSTVO

- Upozornenie na bezprostredne hroziace nebezpečenstvo, ktoré vedie k ťažkým fyzickým poraneniam alebo k smrti.

⚠ VÝSTRAHA

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ťažkým fyzickým poraneniam alebo k smrti.

⚠ UPOZORNENIE

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k ľahkým fyzickým poraneniam.

POZOR

- Upozornenie na možnú nebezpečnú situáciu, ktorá môže viesť k vecným škodám.

Bezpečnostné pokyny

⚠NEBEZPEČENSTVO

• Nebezpečenstvo zranenia.
• Tento prístroj nesmú používať deti a osoby s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a/alebo vedomostí.
• Dozerajte na deti, aby sa nemohli hrať so zariadením.
• Deti a mladiství nesmú používať tento prístroj.
• Udržiavajte vzdialenosť od výfuku a nesiahajte do prúdu spalín.

- Prístroj nikdy neprevádzkujte v oblastiach ohrozených explóziou.

- Dodržiavajte príslušné bezpečnostné predpisy, keď prístroj používate v nebezpečných oblastiach (napr. na čerpacích staniciach).

- Tankujte len palivo, ktoré je uvedené v návode na obsluhu.

- Pri tankovaní musí byť motor vypnutý.

- Fajčenie a otvorený oheň sú zakázané.

- Zabezpečte, aby sa palivo pri tankovaní nedostalo na horúce povrchy.

- Nepoužívajte prístroj, ak ste rozliali palivo. Presuňte prístroj na iné miesto a zabráňte iskreniu.

- Neskladujte palivo v blízkosti otvoreného plameňa alebo zariadení, ktoré majú zapalovací plameň alebo vytvárajú iskry (napr. pece, kotle alebo ohrievače vody).

- Nebezpečenstvo požiaru.

- Medzi vysoko horľavými predmetmi a tlmičom hluku udržiavajte vzdialenosť najmenej 2 m.

- Nepoužívajte prístroj v lesnom, krovitom alebo trávnatom teréne, pokiaľ nie je výfuk vybavený zachytávačom iskier.

- Nepoužívajte prístroj, ak je palivový systém poškodený alebo netesný. Pravidelne kontrolujte palivový systém.

• Pred uskladnením v uzavretých priestoroch nechajte zariadenie vychladnúť. Nebezpečenstvo zásahu elektrickým prúdom
• Nedotýkajte sa zapaľovacej sviečky ani zapaľovacieho kábla, keď je prístroj v prevádzke.
• Prístroj nepoužívajte v daždi, pri snežení alebo v blízkosti zavlažovacieho zariadenia. Prístroj skladujte v suchých priestoroch.
• Sietovej zástrčky a sietovej zásuvky sa nikdy nedotýkajte vlhkými rukami.
• Neuvádzajte do prevádzky prístroj, ktorého konštrukčné diely vykazujú známky vlhkosti alebo ľadového povlaku.
• Prístroj nepripájajte k elektrickému zariadeniu budovy.
• Uprednostňujte prístroje a predlžovacie káble s gumeným káblom podľa IEC 60245-4.

⚠VÝSTRAHA

• Ohrozenie zdravia - Výfukové plyny sú jedovaté. Nevdychujte výfukové plyny. Neprevádzkujte prístroj v uzavretých priestoroch. Dbajte na dostatočné vetranie a odvod výfukových plynov. - Zabezpečte, aby sa v blízkosti prívodov vzduchu nevyskytovali žiadne emisie výfukových plynov. - Vyhnite sa opakovanému alebo dlhotrvajúcemu kontaktu medzi palivom alebo motorovým olejom a pokožkou a nevdychujte výpary paliva.

⚠UPOZORNENIE

• Nebezpečenstvo popálenia
• Nedotýkajte sa horúcich častí, ako sú tlmiče hluku, valce alebo chladiace rebrá. Nebezpečenstvo poškodenia sluchu
• Neprevádzkujte prístroj bez tlmiča hluku. Pravidelne kontrolujte tlmič hluku a chybný tlmič vymeňte.

POZOR

• Nebezpečenstvo poškodenia
• Používajte iba originálne diely výrobcu.
• Staré palivo môže vytvárať usadeniny v karburátore a ovplyvniť výkon motora. Používajte len nové palivo.
• Neprestavujte žiadne regulačné pružiny alebo tyče, ktoré by mohli zvýšiť otáčky motora.
• Nepoužívajte prístroj s odstráneným vzduchovým filtrom.
• Neťahajte lanko štartéra, keď je prístroj spustený.
• Dbajte na dostatočné vetranie, aby sa prístroj neprehrial.

Nebezpečenstvo explózie, požiaru.

Pri neodbornej manipulácii môže benzín zapríčiniť požiar alebo explóziu.

Pred tankovaním paliva vypnite motor.

Prístroj nepoužívajte v uzatvorených priestoroch alebo na čiastočne uzavretom teréne.

Pred použitím prístroja si prečítajte tento návod na obsluhu.

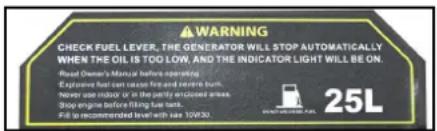

POZOR

Pred uvedením prístroja do prevádzky skontrolujte hladinu oleja. Ak je hladina oleja príliš nízka, motor sa zastaví a kontrolka svieti. Doplňte olej (druh oleja si pozrite v časti „Technické údaje“).

ΔVÝSTRAHA

Nebezpečenstvo explózie, požiaru.

Pred tankovaním paliva vypnite motor.

Pred uvedením prístroja do prevádzky odstráňte rozliate palivo.

Prístroj neuveďte do prevádzky, keď je palivový systém netesný.

⚠UPOZORNENIE

Horúce povrchy

Výfuk prístroja je počas prevádzky veľmi horúci a môže spôsobiť popáleniny. Zabráňte kontaktu s výfukom.

△VÝSTRAHA

Nebezpečenstvo poškodenia sluchu a poranenia očí.

Pri používaní prístroja noste ochranné okuliare a používajte ochranu sluchu.

Pri manipulácii s batériami dodržiavajte nasledujúce výstražné upozornenia:

Dodržiavajte upozornenia uvedené v návode na použitie batérie a na batérii, ako aj v tomto návode na obsluhu.

Deti sa nesmú nachádzať v blízkosti kyselín a batérie.

Obrázky si pozrite na strane obálky

Obrázok A

①Vzduchový filter

②Posuvné držadlo

③Bowdenový štartér

④ Páka sýtiča

⑤Palivový kohútik

⑥Palivová nádrž

⑦Ovládací panel

8 Batéria

⑨ Mierka oleja

⑩Vypúšťacia skrutka oleja

⑪Indikátor stavu naplnenia paliva

⑮ Kľúčový vypínač motora

⑰Svorky jednosmerného prúdu

⑱Voltmeter striedavého napätia

⑲Prepínač výkonu

20 Zásuvka striedavého prúdu

(21)PGG 6/1: Zásuvka striedavého prúdu

PGG 8/3: Zásuvka trojfázového striedavého prúdu

⑳Uzemňovacia svorka

Symboly na prístroji

Vzduchový filter vyčistite každých 50 hodín, v prašnom prostredí každých 10 hodín (pozrite si „Ošetrovanie a údržba/Čistenie vzduchového filtra“).

1. Posuvné držadlo namontujte na rám prístroja pomocou priloženého montážneho materiálu.

Obrázok B

①Posuvné držadlo

②Stojan

③Koleso

1. Kolesá namontujte na rám prístroja pomocou priloženého montážneho materiálu.
2. Stojan namontujte na rám prístroja pomocou priloženého montážneho materiálu.

Prvé uvedenie do prevádzky

Naplnenie oleja

Upozornenie: Motorový olej nie je súčasťou rozsahu dodávky. Množstvo a druh oleja sú uvedené v kapitole „Technické údaje“.

Uvedenie do prevádzky

Kontrola stavu oleja

1. Odčítajte indikátor palivovej nádrže.
2. Palivovú nádrž doplňte, keď indikátor palivovej nádrže indikuje nízky stav naplnenia.
3. Odskrutkujte veko palivovej nádrže.
4. Palivo doplňte maximálne po spodný okraj plniaceho hrdla.
5. Namontujte veko palivovej nádrže a pevne ho utiahnite.

Prevádzka

Spustenie prístroja

1. Otvorte palivový kohútik.
2. Keď je motor studený, páčku sýtiča otočte doľava.
3. Otočte kľúčový spínač do polohy „START“ a podržte ho, kým sa motor nespustí. Kľúčový spínač maximálne 5 sekúnd podržte v polohe „START“. Nasledujúci pokus o spustenie zopakujte najskôr po 10 sekundách prestávky.
4. Ak je motor spustený, kľúčový spínač nechajte prejsť do polohy „1/ON“.
5. Keď je motor spustený, páčku sýtiča posuňte doprava.

Štart pomocou bowdenového štartéra

1. Otvorte palivový kohútik.
2. Keď je motor studený, páčku sýtiča otočte doľava.
3. Bowdenový štartér pomaly ťahajte, až kým pocítite silnejší odpor, potom silno potiahnite.
4. Bowdenový štartér pomaly púšťajte späť.

POZOR

Rýchlo pustený bowdenový štartér spôsobí poškodenie prístroja.

Pripojenie prístrojov na striedavý prúd

V trvalej prevádzke príkon elektrického prístroja nesmie prekročiť trvalý výkon generátora. S maximálnym výkonom sa môže používať len krátkodobo. Prístroje s elektromotorom potrebujú pre spustenie viacnásobok menovitého výkonu.

⚠NEBEZPEČENSTVO

Pri poškodení elektrického prístroja alebo kábla prúd môže prúdiť cez obsluhu a zapríčiniť usmrtenie alebo zranenia.

Ak je ku generátoru pripojený viac ako jeden prístroj, medzi generátor a každý prídavný elektrický prístroj je potrebné zapojiť prenosné zariadenie na ochranu proti reziduálnemu prúdu (PRCD-portable residue current device).

1. Spustite generátor.
2. Prepínač výkonu nastavte na „1/OFF“.
3. Sieťovú zástrčku elektrického prístroja zasuňte do zásuvky generátora.
4. Ak je ku generátoru pripojený viac ako jeden prístroj, medzi generátor a každý prídavný elektrický prístroj je potrebné zapojiť prenosné zariadenie na ochranu proti reziduálnemu prúdu (PRCD-portable residue current device).
5. Elektrický prístroj uveďte do prevádzky. Ak prístroj nefunguje správne, napr. pri nepravidelnom chode alebo výpadkoch, elektrický prístroj okamžite vypnite, vytiahnite zo zásuvky a zistite príčinu.

12 V prípojka jednosmerného prúdu je určená len na nabíjanie 12 V olovnatých batérií automobilov. Táto prípojka nie je vhodná ako zdroj 12 V napätia pre elektrické prístroje.

Ak motor vozidla beží počas nabíjania batérie motorového vozidla, môže dôjsť k poškodeniu vozidla alebo generátora.

Počas nabíjania batérie neštartujte vozidlo.

Ochranný vypínač

1. Počkajte niekoľko minút a potom znova stlačte tlačidlo.

1. Kľúčový spínač otočte do polohy „0/OFF“.
2. Zatvorte palivový kohútik.

Preprava

• Pred prepravou kľúčový spínač otočte do polohy 0/OFF a zatvorte palivový kohútik.
• Posuvné držadlo vyklopte smerom nahor.
• Prístroj posúvajte alebo ťahajte za posuvné držadlo.
• Pred nakladaním nechajte motor po dobu minimálne 15 minút vychladnúť.
• Počas prepravy prístroj musí byť vo vodorovnej polohe, aby nedošlo k vyliatiu paliva.
• Pri preprave vo vozidlách prístroj zaistite proti odsunutiu, zošmyknutiu a prevráteniu v zmysle platných smerníc.
• Pri preprave zohľadnite hmotnosť prístroja.

Skladovanie

⚠UPOZORNENIE

Pri skladovaní dbajte na hmotnosť prístroja.

POZOR

Na prístroj neodkladajte žiadne ťažké predmety.

Prístroj skladujte v suchom a bezprašnom prostredí.

Doba skladovania 1...2 mesiace

Skladovanie viac ako 12 mesiacov

Ďalej:

1. Vytočte zapaľovaciu sviečku.
2. 5...10 cm³ Do valca nalejte motorový olej.
3. Bowdenový štartér viackrát pomaly potiahnite, aby sa olej v motore rozdelil.
4. Znovu zatočte zapaľovaciu sviečku.
5. Vymeňte olej (pozrite si „Ošetrovanie a údržba/Výmena oleja“).
6. Bowdenový štartér pomaly ťahajte, až kým pocítite silnejší odpor.

Môžete sa poraniť na pohyblivých častiach. Elektrické napätie generované prístrojom môže usmrtiť alebo zraniť.

Horúce časti spôsobujú pri dotyku popáleniny.

Skôr, než začnete pracovať na prístroji, nechajte ho vychladnúť.

** Popis je uvedený v kapitole "Uvedenie do prevádzky".

Pred každou prevádzkou

1. Prístroj skontrolujte z hľadiska stavu a prevádzkovej bezpečnosti. Poškodený prístroj neuvádzajte do prevádzky.
2. Skontrolujte hladinu oleja. *
3. Skontrolujte vzduchový filter. **

Jednorazovo po 1 mesiaci alebo po 20 prevádzkových hodinách

1. Vymeňte olej. **

Každé 3 mesiace alebo každých 50 prevádzkových hodín

1. Vyčistite vzduchový filter. ** Pri použití v prašnom prostredí čistenie vykonávajte častejšie.

Každé 6 mesiacov alebo každých 100 prevádzkových hodín

Raz ročne autorizovaný zákaznícky servis

1. Skontrolujte palivové vedenie, v prípade potreby vymeňte.

Údržbové práce

1. Odklopte blokovania alebo vyskrutkujte skrutku. Obrázok D

① Skrutka ② Veko ③ Vzduchová filtračná vložka ④ Blokovanie

1. Odoberte veko.
2. Vzduchovú filtračnú vložku skontrolujte z hľadiska znečistenia. V prípade potreby vyčistite vzduchový filter alebo v prípade poškodenia ho vymeňte (pozrite si „Čistenie vzduchového filtra“).
3. Nasaďte veko.
4. Zatvorte blokovania alebo zaskrutkujte a utiahnite skrutku.

Čistenie vzduchového filtra

POZOR

Keď chýba vzduchová filtračná vložka, vnikajúci prach môže poškodiť motor.

Prístroj nepoužívajte bez vzduchovej filtračnej vložky.

1. Otvorte vzduchový filter (pozrite si „Kontrola vzduchového filtra“).
2. Vyberte vzduchovú filtračnú vložku.
3. Vzduchovú filtračnú vložku umyte v teplej vode čistiacim prostriedkom pre domácnosť a opláchnite čistou vodou.

Upozornenie: Umývací roztok s obsahom oleja zlikvidujte ekologicky.

1. Vzduchovú filtračnú vložku nechajte vyschnúť.
2. Vzduchovú filtračnú vložku nechajte nasiaknuť čistým motorovým olejom a prebytočný olej vytlačte.
3. Znovu vložte vzduchovú filtračnú vložku.
4. Nasaďte veko.
5. Zatvorte blokovania.

Výmena oleja

Výmenu oleja vykonajte pri teplom motore.

1. Vyskrutkujte skrutku na vypúšťanie oleja s tesnením a zachyťte olej.
2. Zaskrutkujte a utiahnite skrutku na vypúšťanie oleja.
3. Prístroj umiestnite vodorovne.
4. Odmerajte motorový olej (druh oleja si pozrite v časti „Technické údaje“) a naplňte cez otvor pre tyčku na meranie výšky hladiny oleja.
5. Skontrolujte hladinu oleja (pozrite si „Uvedenie do prevádzky“).
6. Zaskrutkujte tyčku na meranie výšky hladiny oleja a utiahnite.
7. Starý olej zlikvidujte ekologickým spôsobom.

Čistenie usadzovacieho pohára

1. Odoberte usadzovací pohár spolu s O-krúžkom.
2. Usadzovací pohár a O-krúžok očistite nehorľavým rozpúšťadlom a nechajte vyschnúť.
3. Usadzovací pohár a O-krúžok nasaďte a priskrutkujte.
4. Otvorte palivový kohútik.
5. Skontrolujte utesnenie medzi usadzovacím pohárom a karburátorom.
6. Zatvorte palivový kohútik.

Kontrola a čistenie zapaľovacej sviečky

1. Vytiahnite zástrčku zapaľovacej sviečky. Obrázok G

① Zástrčka zapaľovacej sviečky ② Zapaľovacia sviečka 2. Vyčistite okolie zapaľovacej sviečky, aby sa zabránilo vniknutiu nečistôt do motora po odstránení zapaľovacej sviečky. 3. Vyskrutkujte zapaľovaciu sviečku 4. Vymeňte zapaľovaciu sviečku s opotrebovanými elektródami alebo poškodeným izolátorom. 5. Skontrolujte vzdialenosť elektród zapaľovacej sviečky. Požadovaná hodnota 0,7...0,8 mm. 6. Skontrolujte poškodenie tesnenia zapaľovacej sviečky.

POZOR

Uvoľnená sviečka sa môže prehriať a poškodiť motor. Príliš utiahnutá zapaľovacia sviečka poškodí závity v motore.

Utiahnite zapaľovaciu sviečku podľa nasledujúcich pokynov.

b Novú zapaľovaciu sviečku utiahnite o 1/2 otáčky.

1. Nasaďte zástrčku zapaľovacej sviečky.

Nabíjanie batérie prístroja

NEBEZPEČENSTVO

Nebezpečenstvo výbuchu, požiaru

Keď sú obidva póly batérie spojené, dôjde ku skratu, ktorý môže viesť k výbuchu alebo požiaru.

Dbajte na bezpečnostné predpisy pri manipulácii s batériami.

Nechajte všetky kontroly a práce na elektrických častiach vykonať odborníkom.

Pri poruchách, ktoré nie sú uvedené v tejto kapitole, vyhľadajte autorizovaný zákaznícky servis.

Motor neštartuje.

1. Otvorte palivový kohútik.
2. Čistiaci prostriedok nalejte do nádrže.
3. Skontrolujte hladinu oleja, v prípade potreby doplňte.
4. Skontrolujte zapaľovaciu sviečku (pozrite si „Ošetrovanie a údržba/Kontrola a čistenie zapaľovacej sviečky“).
5. Vyčistite usadzovací pohár (pozrite si „Ošetrovanie a údržba/Čistenie usadzovacieho pohára“).

Prístroj neodovzdáva prúd

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3

Generátor
Trvalý výkon kW 2,8 2,8 5,0 7,0
Krátkodoby maximálny výkon kW 3,0 3,0 5,5 7,5
cos φ 1	1	1
Sietové napätie	V	230 (2x)	220 (2x)	230 (3x)	230 (2x), 400 (1x)
Fáza	~	1	1	1	1 / 3
Frekvencia	Hz	50	60	50	50
Stupeň ochrany		IP23M	IP23M	IP23M	IP23M
Trieda izolačného materiálu		B	B	B	B
Trieda vyhotovenia		G1	G1	G1	G1
Výstup jednosmerného prúdu
Napätie	V	12	12	12	12
Prúd	A	6	6	6	6
Spaľovací motor
Typ motora		Jednovalcový	Jednovalcový	Jednovalcový	Jednovalcový
Konštrukčný typ		4-taktný	4-taktný	4-taktný	4-taktný
Druh chladenia		Chladenie vzduchom	Chladenie vzduchom	Chladenie vzduchom	Chladenie vzduchom
Zdvihový objem cm	3	208	208	389	439
Výkon motora	kW/PS	5,1/6,9	5,1/6,9	9,6/13,1	11,8/16,1
Druh paliva		Benzín, min. 86-ok-tánový	Benzín, min. 86-ok-tánový	Benzín, min. 86-ok-tánový	Benzín, min. 86-ok-tánový
Objem palivovej nádrže		15	15	25	25
Doba použitia s plnou nádržou, 100 %-ný výkon	h	6,5 6,5 6,5 5,5
Doba použitia s plnou nádržou, 50%-ný výkon	h	12	12	10	7
Množstvo motorového oleja	I	0,6 0,6 1,1 1,1
Druh oleja 10 W-30			10 W-30	10 W-30	10 W-30
		15 W-40	15 W-40	15 W-40	15 W-40
Typ zapaľovacích sviečok		F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC
Batéria
Napätie batérie	V	12	12	12	12
Rozmery a hmotnosti
Dĺžka	mm	645	645	743	743
Šírka	mm	622	622	713	713
Výška	mm	559	559	670	670
Hmotnost' bez paliva	kg	52	52	85	90
Zlistené hodnoty podľa EN 60335-2-79
Hladina akustického tlaku LpA	dB(A)	74	74	75	76
Neistota KpA	dB(A)	1	1	1	1
Hladina akustického výkonu LwA + Neistota KwA	dB(A)	94	94	95	96
CO2- emisie CO2 podľa postupov merania v zmysle narladenla Európskeho parlamentu a Rady (EÚ) 2016/1628 Euro V
Motor	g/kWh	790		678	678

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Generátor prúdu

Typ: 1.042-xxx

Príslušné smernice EÚ

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísaní jednajú v poverení a s plnou mocou vedenia spoločnosti.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Obsah

Všeobecné poznámky 85
