BRUGSANVISNING LS003GZ01 MAKITA

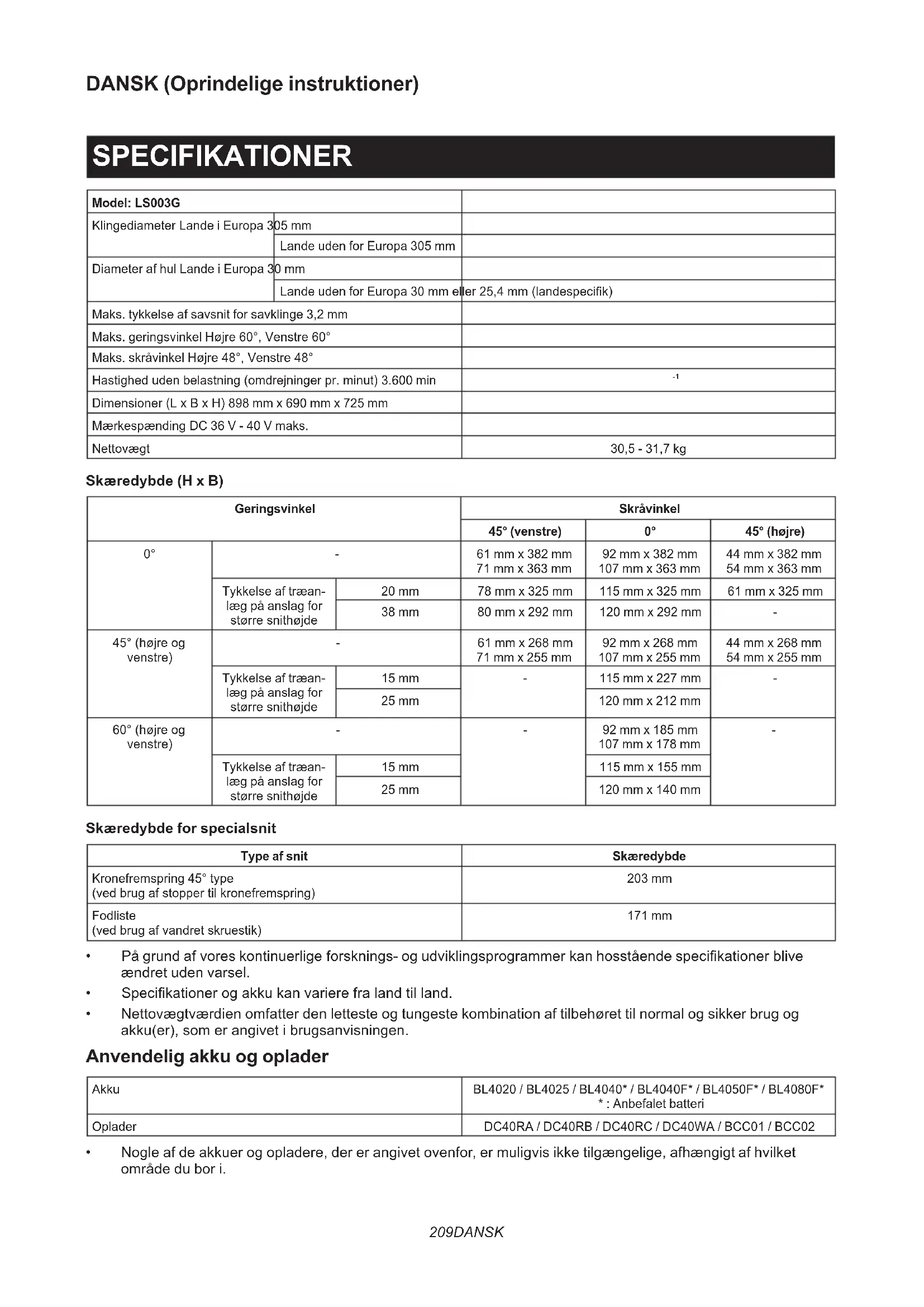

Dimensioner (L x B x H) 898 mm x 690 mm x 725 mm Mærkespænding DC 36 V - 40 V maks. Nettovægt 30,5 - 31,7 kg Skæredybde (H x B) Geringsvinkel Skråvinkel 45° (venstre) 0° 45° (højre) 0° - 61 mm x 382 mm 71 mm x 363 mm 92 mm x 382 mm 107 mm x 363 mm 44 mm x 382 mm 54 mm x 363 mm Tykkelse af træan- læg på anslag for større snithøjde 20 mm 78 mm x 325 mm 115 mm x 325 mm 61 mm x 325 mm 38 mm 80 mm x 292 mm 120 mm x 292 mm - 45° (højre og venstre) - 61 mm x 268 mm 71 mm x 255 mm 92 mm x 268 mm 107 mm x 255 mm 44 mm x 268 mm 54 mm x 255 mm Tykkelse af træan- læg på anslag for større snithøjde 15 mm - 115 mm x 227 mm - 25 mm 120 mm x 212 mm 60° (højre og venstre) - - 92 mm x 185 mm 107 mm x 178 mm

Tykkelse af træan- læg på anslag for større snithøjde 15 mm 115 mm x 155 mm 25 mm 120 mm x 140 mm Skæredybde for specialsnit Type af snit Skæredybde Kronefremspring 45° type (ved brug af stopper til kronefremspring) 203 mm Fodliste (ved brug af vandret skruestik) 171 mm

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specikationer blive ændret uden varsel.

• Specikationer og akku kan variere fra land til land.

• Nettovægtværdien omfatter den letteste og tungeste kombination af tilbehøret til normal og sikker brug og akku(er), som er angivet i brugsanvisningen. Anvendelig akku og oplader Akku BL4020 / BL4025 / BL4040* / BL4040F* / BL4050F* / BL4080F*

• : Anbefalet batteri Oplader DC40RA / DC40RB / DC40RC / DC40WA / BCC01 / BCC02

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i.210 DANSK ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Symboler Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før brugen. Læs brugsanvisningen. Brug beskyttelsesbriller. For at undgå personskade fra yvende rester skal De holde savhovedet nede, når De har foretaget snit, indtil klingen er stoppet helt.

Ved udførelse af skråsnit, drej først knap- pen mod uret og vip derefter slæden. Drej derefter knappen med uret for at stramme det. Ved glidende snit skal De først trække slæden helt imod Dem selv og trykke håndtaget ned og derefter skubbe slæden mod anslaget. Hold udløserknappen nedtrykket, når slæden vippes mod højre. Aktiver stoparmen, når der skæres en fodliste i 45° geringsvinkel. Placer ikke hånden eller ngrene i nærhe- den af klingen. Stir ikke på en anvendt lampe. A: Klingediameter B: Diameter af hul Undlad at montere det vandrette skruestik i samme retning som geringssnittet. (Dette symbol gælder for det vandrette skruestik) Ni-MH Li-ion Kun for lande inden for EU På grund af tilstedeværelsen af farlige komponenter i udstyret kan a󰀨ald af elek- trisk og elektronisk udstyr, akkumulatorer og batterier have en negativ indvirkning på miljøet og folkesundheden. Bortskaf ikke elektriske og elektroniske apparater eller batterier sammen med husholdningsa󰀨ald! I overensstemmelse med EF-direktiv om a󰀨aldshåndtering af elektrisk og elektronisk udstyr og om akkumulatorer og batterier og a󰀨aldsakkumulatorer og -batterier, og i overensstemmelse med national lovgiv- ning, skal brugt elektrisk udstyr, batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kommunalt a󰀨ald, der er etableret i henhold til bestemmelserne om miljøbeskyttelse. Dette er angivet ved symbolet på den krydsede skraldespand, der er placeret på udstyret. Tilsigtet anvendelse Dette værktøj er beregnet til udførelse af præcis lige afkortning og geringssnit i træ. Anvend ikke saven til at skære i andet end træ, alumi- nium eller lignende materialer. Støj Det typiske A-vægtede støjniveau bestemt i overens- stemmelse med EN62841-3-9: Lydtryksniveau (L

) : 100 dB (A) Usikkerhed (K): 3 dB (A) BEMÆRK: De(n) angivne støjemissionsværdi(er) er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n) angivne støjemissionsværdi(er) kan også anvendes i en foreløbig eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den fak- tiske anvendelse af maskinværktøjet kan variere fra de(n) erklærede samlede værdi(er) afhængigt af den måde, hvorpå maskinen anvendes. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Overensstemmelseserklæringer Kun for lande i Europa EU-overensstemmelseserklæringen kan tilgås fra føl- gende URL. https://support.makita.biz/doc/doc_index.html For Storbritannien Overensstemmelseserklæringen er inkluderet i bilag A i denne brugsanvisning.211 DANSK SIKKERHEDSAD- VARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Hvis du ikke følger alle nedenstående instruktioner, kan det medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet "el-værktøj" i advarslerne henviser til det netfor- synede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. Sikkerhedsinstruktioner for geringssave

1. Geringssave er beregnet til at save i træ eller

trælignende produkter. De kan ikke anvendes med slibende afskæringsskiver til at skære i jernholdige metaller som f.eks. bjælker, stænger, stivere osv. Slibestøv får bevægelige dele som f.eks. den nederste beskyttelsesskærm til at sætte sig fast. Gnister fra slibeskæring vil forbrænde den nederste beskyttelsesskærm, savsnitsindlæg og andre plastikdele.

2. Brug skruetvinger til at understøtte arbejdsem-

net, når som helst det er muligt. Hvis du understøtter arbejdsemnet i hånden, skal du altid holde hånden mindst 100 mm fra begge sider af savklingen. Anvend ikke denne sav til at skære stykker, der er for små til at kunne fastgøres forsvarligt eller holdes i hånden. Hvis din hånd er placeret for tæt på savklingen, er der større risiko for personskade pga. kontakt med klingen.

3. Arbejdsemnet skal være i ro og fastgjort eller

holdt mod både anslaget og bordet. Undlad at indføre arbejdsemnet til klingen eller at skære “på frihånd” på nogen måde. Ikke-fastholdte eller bevægelige arbejdsemner kan blive slynget bort ved høj hastighed og forårsage personskade.

4. Skub saven gennem arbejdsemnet. Undlad

at trække saven gennem arbejdsemnet. For at foretage et snit skal du løfte savhovedet og trække det ud over arbejdsemnet uden at skære, starte motoren, trykke savhovedet nedad og skubbe saven gennem arbejdsem- net. Hvis der skæres på tilbagestrøget, vil det sandsynligvis få savklingen til at klatre op oven på arbejdsemnet og kaste klingemonteringen vold- somt mod operatøren.

5. Placer aldrig din hånd over den tilsigtede skæ-

relinje, hverken foran eller bag ved savklingen. Understøttelse af arbejdsemnet med “krydsede hænder”, dvs. at holde arbejdsemnet til højre for savklingen med venstre hånd eller omvendt, er meget farligt. ► Fig.1

6. Undlad at række bag ved anslaget med nogen

af hænderne tættere end 100 mm fra begge sider af savklingen, at fjerne træstykker eller af nogen anden årsag, så længe klingen roterer. Det er muligvis ikke tydeligt, hvor tæt den rote- rende savklinge er på din hånd, og du kan komme alvorligt til skade.

7. Inspicer arbejdsemnet, før der skæres. Hvis

arbejdsemnet er buet eller skævt, skal du fastgøre det med den udvendige buede side mod anslaget. Sørg altid for, at der ikke er mellemrum mellem arbejdsemnet, anslaget og bordet langs skærelinjen. Buede eller skæve arbejdsemner kan vride sig eller ytte sig og kan medføre binding af den roterende savklinge, mens der skæres. Der må ikke være søm eller fremmed- legemer i arbejdsemnet.

8. Undlad at bruge saven, før bordet er ryddet

for alle værktøjer, træstykker osv. bortset fra arbejdsemnet. Små rester eller løse stykker træ eller andre genstande, der kommer i kontakt med den roterende klinge, kan blive slynget bort med høj hastighed.

9. Skær kun i ét arbejdsemne ad gangen. Flere

stablede arbejdsemner kan ikke fastgøres eller understøttes tilstrækkeligt og kan binde klingen eller ytte sig under skæringen.

10. Sørg for, at geringssaven er monteret eller

placeret på en jævn, stabil arbejdsoverade, før den bruges. En jævn og stabil arbejdsover- ade mindsker risikoen for, at geringssaven bliver ustabil.

11. Planlæg dit arbejde. Hver gang du ændrer

indstillingen for skrå- eller geringsvinkel, skal du sikre dig, at det justerbare anslag er ind- stillet korrekt til at understøtte arbejdsemnet, og at det ikke kommer i vejen for klingen eller beskyttelsessystemet. Uden at slå maskinen “TIL” og uden arbejdsemne på bordet skal du ytte savklingen gennem et komplet simuleret snit for at sikre dig, at der ikke er noget i vejen eller risiko for at skære i anslaget.

12. Sørg for tilstrækkelig understøttelse, for

eksempel bordforlængelser, savbukke osv., for et arbejdsemne, der er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavens bord, kan vippe, hvis de ikke er tilstrækkeligt understøttet. Hvis det afskårne stykke eller arbejdsemnet vipper, kan det løfte den nederste beskyttelsesskærm eller blive slynget bort af den roterende klinge.

13. Undlad at bruge en anden person som erstat-

ning for en bordforlængelse eller som ekstra støtte. Ustabil understøttelse af arbejdsemnet kan få klingen til at binde eller arbejdsemnet til at ytte sig under skæringen, så du selv og hjælperen bliver trukket ind i den roterende klinge.

14. Det afskårne stykke må ikke på nogen måde

sidde fast eller blive trykket imod den rote- rende savklinge. Hvis det begrænses, for eksem- pel med længdestopper, kan det afskårne stykke blive klemt mod klingen og slynget voldsomt bort.

15. Brug altid en skruetvinge eller et stykke

inventar, der er beregnet til korrekt at støtte runde materialer som f.eks. stænger eller rør. Stænger har tendens til at rulle, når de skæres,212 DANSK hvilket får klingen til at “bide” og trække emnet med din hånd ind i klingen.

16. Lad klingen nå fuld hastighed, før den sættes

mod arbejdsemnet. Dette reducerer risikoen for, at arbejdsemnet slynges bort.

17. Sluk for geringssaven, hvis arbejdsemnet eller

klingen klemmer sig fast. Vent, til alle bevæge- lige dele er stoppet, og tag stikket ud af strøm- kilden og/eller fjern akkuen. Begynd derefter at frigøre det fastklemte materiale. Fortsat savning med et fastklemt arbejdsemne kan med- føre, at du mister kontrollen, eller beskadigelse af geringssaven.

18. Når et snit er færdigt, skal du slippe afbry-

deren, holde savhovedet nede og vente, til klingen er stoppet, før du fjerner det afskårne stykke. Det er farligt at stikke hånden hen til klingen, mens den stadig kører.

19. Hold godt fast i håndtaget, når der foretages et

ufærdigt snit, eller hvis du slipper afbryderen, inden savhovedet er helt nede i den nederste position. Savens bremsefunktion kan medføre, at savhovedet pludseligt trækkes nedad, og medføre risiko for personskade.

20. Brug kun savklingen med den diameter, som

er markeret på maskinen eller angivet i vejled- ningen. Brug af en klinge med forkert størrelse kan muligvis påvirke den korrekte afskærmning af klingen eller skærmfunktionen, hvilket muligvis kan resultere i alvorlig personskade.

21. Brug kun savklinger, der er mærket med en

hastighed svarende til eller større end den hastighed, der er angivet på maskinen.

22. Anvend ikke saven til at skære i andet end træ,

1. Gør dit værksted børnesikkert med hængelåse.

2. Stå aldrig på maskinen. Det kan medføre alvorlig

personskade, hvis maskinen vælter, eller ved utilsigtet kontakt med skæremaskinen.

3. Lad aldrig maskinen køre uovervåget. Sluk for

strømmen. Gå ikke fra maskinen, før den er stoppet helt.

4. Anvend ikke saven, uden at beskyttelsesskær-

mene er på plads. Kontrollér beskyttelses- skærmen for korrekt funktion før hver brug. Anvend ikke saven, hvis beskyttelsesskærmen ikke bevæger sig frit og lukker øjeblikkeligt. Beskyttelsesskærmen må aldrig klemmes eller bindes til åben position.

5. Hold hænderne væk fra savklingens bane.

Undgå kontakt med klingen, mens denne kører i frihjul. Dette kan stadig medføre alvorlig personskade.

6. For at reducere risikoen for personskade skal

du sætte slæden tilbage til den bageste posi- tion efter hvert tværsnit.

7. Fastgør altid bevægelige dele, før maskinen

9. Efterse omhyggeligt klingen for revner eller

beskadigelse før brugen. Udskift øjeblikkeligt en revnet eller beskadiget klinge. Gummi og tjære, der hærdes mod klinger, gør saven langsommere og øger risikoen for tilbageslag. Hold klingen ren ved først at tage den ud af maskinen og derefter rense den med gummi- og tjærefjerner, varmt vand eller petroleum. Benyt aldrig benzin til at rense klingen.

10. Ved foretagelse af et glidende snit kan der

forekomme TILBAGESLAG. TILBAGESLAG sker, når klingen binder i arbejdsemnet under en skæring, og savklingen drives hurtigt mod operatøren. Det kan medføre tab af kontrol- len og alvorlig personskade. Hvis klingen begynder at binde under en skæring, må du ikke fortsætte med at skære, men slip med det samme afbryderen.

11. Anvend kun anger, der er anbefalet til brug

(specielt monteringsaden) eller bolten. Beskadigelse af disse dele kan medføre beska- digelse af klingen.

13. Sørg for, at drejeskiven er fastlåst og ikke

bevæger sig under brug. Brug hullerne i foden til at fastgøre saven til en stabil arbejdsplat- form eller bænk. Anvend ALDRIG maskinen, hvis operatørens position kan blive akavet.

14. Sørg for, at spindellåsen er løsnet, før der

tændes på afbryderen.

15. Sørg for, at klingen ikke rører drejeskiven i

16. Hold godt fast i håndtaget. Vær opmærksom

på, at saven ved start og stop bevæger sig let op og ned.

17. Sørg for, at klingen ikke er i berøring med

arbejdsemnet, før der tændes på afbryderen.

18. Før maskinen anvendes på arbejdsemnet,

skal den køre i tomgang et stykke tid. Vær opmærksom på vibrationer eller rystelser, der kan være forårsaget af forkert montage eller manglende afbalancering af klingen.

19. Afbryd straks anvendelsen, hvis du bemærker

noget unormalt under brugen.

20. Forsøg aldrig at fastlåse afbryderen i

21. Anvend altid kun det tilbehør, der er anbefalet

der kan være giftige. Sørg omhyggeligt for at undgå at indånde støv samt kontakt med huden. Følg materialeleverandørens sikkerhedsdata.

23. Brug ikke en ledningsbaseret strømforsyning

med dette værktøj. Yderligere sikkerhedsregler for anvendt lampe

1. Kig ikke ind i lyset, og se ikke direkte ind i

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller for- sømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan medføre alvorlig personskade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan mulig-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batte- riet på en måde, så det ikke kan ytte sig rundt i pakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

12. Brug kun batterierne med de produkter, som

Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for, at spåner, støv eller jord ikke sætter

sig fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængning og funktionsfejl i maskinen eller akkuen, hvilket kan medføre forbrændinger eller personskade.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvis medføre funktionsfejl på eller nedbrud af maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maskinen og opladeren. BEMÆRKNING: Makita er ikke ansvarlig for even- tuelle ulykker som følge af anvendelsen af uoriginale Makita-batterier eller batterier, der er blevet ændret. Originale Makita-batterier er blevet grundigt evalueret for kompatibilitet med Makita-maskiner og -opladere i overensstemmelse med gældende lovgivning og sikkerhedsstandarder. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder).214 DANSK Vigtige sikkerhedsinstruktioner for trådløs enhed

1. Undlad at adskille eller ændre den trådløse

2. Opbevar den trådløse enhed utilgængeligt for

små børn. Søg øjeblikkeligt læge, hvis den sluges ved et uheld.

3. Brug kun den trådløse enhed sammen med

maskiner fra Makita.

4. Udsæt ikke den trådløse enhed for regn eller

5. Brug ikke den trådløse enhed på steder, hvor

temperaturen overskrider 50 °C.

6. Brug ikke den trådløse enhed i nærheden

af medicinske instrumenter som f.eks. pacemakere.

7. Brug ikke den trådløse enhed i nærheden af

automatiske enheder. Hvis den bruges, kan automatiske enheder udvikle fejlfunktion eller fejl.

8. Undlad at betjene den trådløse enhed på ste-

der med høje temperaturer eller steder, hvor der kan genereres statisk elektricitet eller elektrisk støj.

9. Den trådløse enhed kan frembringe elektro-

magnetiske felter (EMF), men de er ikke skade- lige for brugeren.

10. Den trådløse enhed er et præcisionsinstru-

ment. Undgå at tabe eller slå på den trådløse enhed.

11. Undgå at berøre terminalen på den trådløse

enhed med de bare hænder eller metalliske materialer.

12. Tag altid batteriet ud af produktet, når den

trådløse enhed monteres på det.

13. Når låget på åbningen åbnes, skal du undgå

steder, hvor der kan komme støv eller vand ind i åbningen. Hold altid indgangen til åbningen ren.

14. Indsæt altid den trådløse enhed i den rigtige

aktiveringsknap på den trådløse enhed og/eller at trykke på knappen med en genstand med en skarp kant.

16. Luk altid låget på åbningen under brug.

17. Undlad at fjerne den trådløse enhed fra åbnin-

gen, når der er sluttet strøm til maskinen. Hvis du gør dette, kan det medføre funktionsfejl i den trådløse enhed.

18. Undlad at fjerne etiketten på den trådløse

19. Undlad at sætte nogen etiket på den trådløse

20. Lad ikke den trådløse enhed ligge på steder,

hvor der kan genereres statisk elektricitet eller elektrisk støj.

21. Lad ikke den trådløse enhed ligge på steder,

der er udsat for høj varme, for eksempel en bil, der står i solen.

22. Lad ikke den trådløse enhed ligge på et sted

med støv eller pulver eller på et sted, hvor der kan udvikles ætsende gas.

23. En pludselig temperaturændring kan forårsage

dug på den trådløse enhed. Brug ikke den trådløse enhed, før duggen er tørret helt bort.

24. Ved rengøring af den trådløse enhed skal den

aftørres forsigtigt med en tør, blød klud. Brug ikke rensebenzin, fortynder, ledende fedtstof eller lignende.

25. Ved opbevaring af den trådløse enhed skal den

opbevares i den medfølgende æske eller i en beholder, der er fri for statisk elektricitet.

26. Indsæt ikke andre enheder end den trådløse

enhed fra Makita i åbningen på maskinen.

27. Undlad at bruge maskinen, hvis låget til åbnin-

gen er beskadiget. Vand, støv og snavs, der kommer ind i åbningen, kan forårsage fejlfunktion.

28. Undlad at trække og/eller vride låget til åbnin-

gen mere end nødvendigt. Sæt låget på igen, hvis det falder af maskinen.

29. Udskift låget til åbningen, hvis det bliver væk

eller ødelægges. GEM DISSE FORSKRIFTER.

BESKRIVELSE AF DELENE

► Fig.2 1 Knap (til skråvinkel) 2 Sekskantnøgle 3 Justeringsskrue (til nedre grænseposition) 4 Justeringsbolt (til maksi- mal skæredybde) 5 Stoparm 6 Aåseknap 7 Afbryderknap 8 Låg (til trådløs enhed) 9 Hul til hængelås 10 Trådløs aktiveringsknap 11 Trådløs aktiveringslampe 12 Lampeknap 13 Støvsugerknap 14 Klingehus 15 Beskyttelsesskærm 16 Underanslag 17 Låsearm (til drejeskive) 18 Udløserarm (til drejeskive) 19 Indstillingsgreb (til drejeskive) 20 Indlægsplade 21 Geringsvinkelskala 22 Viser (til geringsvinkel) 23 Drejeskive 24 Undergrundplade 25 Udløserknap (til skråvin- kel i højre side) 26 Lodret skruestik 27 Stopstift (til skubning af slæden) 28 Skydestang ► Fig.3215 DANSK 1 Håndtag 2 Akku 3 Støvpose (ved udskiftning med støvudtrækningsslange) 4 Slange (til støvudtrækning) 5 Skråvinkelskala 6 Justeringsbolt til 0° (til skråvinkel) 7 Viser (til skråvinkel) 8 Justeringsbolt til 45° (til skråvinkel) 9 Låsearm (til skråvinkel) 10 Udløserarm (til 48° skråvinkel) 11 Anslag (øverste anslag) 12 Anslag (nederste anslag) 13 Stopstift (til hævning af slæden) 14 Spindellås - - - - MONTERING Montering af indstillingsgrebet Skru det gevindskårne skaft på indstillingsgrebet ind i drejeskiven. ► Fig.4: 1. Indstillingsgreb 2. Drejeskive Montering og fjernelse af støvudtrækningsslangen Fastgør slangealbuen til den øverste åbning med låsek- nappen opad. Indsæt slangens mu󰀨e i den nederste port. Tryk og juster mu󰀨ens stopknapper med portens guide hak. Sørg for, at albuen og mu󰀨en passer korrekt til portene på maskinen. ► Fig.5: 1. Støvudtrækningsslange 2. Albue

Fjern slangealbuen fra porten ved at trække i albuen, mens du trykker låseknappen ned. ► Fig.6: 1. Låseknap 2. Albue For at fjerne slangens mu󰀨e fra porten skal du trække i mu󰀨en, mens du trykker på stopknapperne på begge sider af porten. ► Fig.7: 1. Stopknap 2. Mu󰀨e Montering på bænk Ved leveringen af maskinen er håndtaget låst i den sænkede position ved hjælp af stopstiften. Mens du sænker håndtaget en smule, skal du trække i stopstiften og dreje den 90°. ► Fig.8: 1. Låst position 2. Ulåst position 3. Stopstift Denne maskine skal fastgøres med re bolte til en plan og stabil overade ved hjælp af bolthullerne i maskinens bund. Dette hjælper med til at forhindre, at den vipper med personskade til følge. ► Fig.9: 1. Bolt ADVARSEL: Sørg for, at maskinen ikke vil bevæge sig på den understøttende ade. Hvis geringssaven bevæger sig på den understøttede ade under skæringen, risikerer du at miste herre- dømmet over saven og alvorlig personskade. FUNKTIONSBESKRI- VELSE ADVARSEL: Vær altid sikker på, at der er slukket for værktøjet, og at akkuen er fjernet, inden De justerer eller kontrollerer værktøjets funktioner. Hvis De ikke slukker for værktøjet og fjerner akkuen, kan det medføre alvorlig personskade forårsaget af utilsigtet start af værktøjet. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikke holder værktøjet og akkuen fast, kan de glide ud af hænderne på Dem og forårsage beskadigelse af værktøjet og akkuen eller personskade. For at montere akkuen skal du justere tungen på akkuen med rillen i huset og skubbe den på plads. Indsæt den hele vejen, indtil den låses på plads med et lille klik. Hvis du kan se den røde indikator, som vist i guren, er den ikke helt låst. Akkuen fjernes ved, at De trækker den ud af værktøjet, idet De skyder knappen på forsiden af akkuen i stilling. ► Fig.10: 1. Rød indikator 2. Knap 3. Akku FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres, kan den falde ud af værktøjet ved et uheld, hvorved De selv eller personer i nærheden kan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden problemer, betyder det, at den ikke sættes i på korrekt vis. Beskyttelsessystem til værktøj/ batteri Værktøjet er forsynet med et beskyttelsessystem til værktøj/batteri. Dette system afbryder automatisk strømmen til motoren for at forlænge levetiden for værk- tøjet og batteriet. Værktøjet stopper automatisk under driften, hvis det eller batteriet kommer i en af følgende situationer. I nogle tilfælde lyser indikatorerne.216 DANSK Overbelastningsbeskyttelse Hvis maskinen/batteriet bruges på en måde, der får den/det til at trække en unormalt høj strøm, stopper maskinen automatisk. Sluk i så fald for maskinen, og ophør med den anvendelse, som medførte, at maski- nen blev overbelastet. Tænd derefter for maskinen for at starte den igen. Beskyttelse mod overophedning Hvis maskinen/batteriet er overophedet, stopper maski- nen automatisk, og lampen blinker. I denne situation skal du lade maskinen køle af, inden du tænder for den igen. Beskyttelse mod aadning Når batteriladningen bliver lav, stopper maskinen automatisk. Hvis maskinen ikke kører sammen med kontaktbetjeningen, afmonter batteriet fra maskinen og oplad det. Indikation af den resterende batteriladning Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. ► Fig.11: 1. Indikatorlamper 2. Kontrolknap Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvis fejl i batteriet. BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK: Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet aktiveres. Håndtagslås FORSIGTIG: Hold altid i håndtaget, når stop- stiften frigøres. Ellers springer håndtaget op, hvilket kan medføre personskade. Håndtaget kan låses med stopstiften enten i den nedre position eller i hævet position. Sænk eller hæv håndtaget helt, og træk og drej derefter stopstiften i en låst position. For at låse håndtaget op skal du trække i stopstiften og dreje den 90° i ulåst position, mens du sænker håndtaget en smule. ► Fig.12: 1. Låst position 2. Ulåst position 3. Stopstift Skydelås Træk i stopstiften og drej den 90° i en ulåst position for at tillade fri bevægelse af slæden. For at låse slædens glidebevægelse, skal du skubbe slæden mod armen, indtil den stopper, og derefter sætte stopstiften tilbage på en låst position. ► Fig.13: 1. Låst position 2. Ulåst position 3. Stopstift

Beskyttelsesskærm ADVARSEL: Beskyttelsesskærmen må aldrig sættes ud af funktion, og fjederen på skærmen må aldrig fjernes. En synlig klinge på grund af en manglende beskyttelsesskærm kan medføre alvorlig personskade under anvendelsen. ADVARSEL: Brug aldrig værktøjet, hvis beskyttelsesskærmen eller fjederen er beska- diget, defekt eller mangler. Anvendelse af værktøjet med en beskadiget, fejlbehæftet eller afmonteret beskyttelsesskærm kan medføre alvorlig personskade. FORSIGTIG: Hold altid beskyttelsesskærmen i god stand for sikker brug. Hold øjeblikkeligt op med brugen, hvis der er uregelmæssigheder i beskyttelsesskærmen. Bekræft, at de fjederbela- stede beskyttelsesskærme returnerer. Når De sænker grebet, hæves beskyttelsesskærmen automatisk. Beskyttelsesskærmen er fjederbelastet og vender tilbage til udgangspositionen, når arbejdet er afsluttet, og grebet atter hæves. ► Fig.14: 1. Beskyttelsesskærm Rengøring Hvis den gennemsigtige beskyttelsesskærm bliver snavset, eller der sidder så meget savsmuld på den og på en sådan måde, at savklingen og/eller arbejdsem- net ikke længere er synligt, skal akkuen tages ud, og beskyttelsesskærmen skal rengøres med en fugtig klud. Anvend ikke opløsningsmidler eller petroleumbaserede rengøringsmidler på plastikbeskyttelsesskærmen, da dette kan beskadige skærmen. Følg de angivne trin-for-trin-instruktioner om hvordan du gør klar til rengøring.

2. Drej sekskantbolten mod uret ved hjælp af

den medfølgende sekskantnøgle, idet der holdes på midterafdækningen.

3. Løft beskyttelsesskærmen og midterafdækningen.

4. Sæt midterafdækningen tilbage efter rengøring og

stram sekskantbolten ved at udføre ovenstående trin i omvendt rækkefølge.217 DANSK

5. Sørg for at sætte rundsavsklingen og midteraf-

dækningen tilbage til deres originale position og stram sekskantbolten. ► Fig.15: 1. Sekskantnøgle 2. Sekskantbolt

3. Midterafdækning 4. Beskyttelsesskærm

ADVARSEL: Fjern ikke den fjeder, der holder beskyttelsesskærmen. Hvis beskyttelsesskærmen bliver beskadiget i tidens løb eller på grund af udsæt- telse for ultraviolet lys, bedes De kontakte et Makita servicecenter for at få den udskiftet. OMGÅ ELLER AFMONTER IKKE BESKYTTELSESSKÆRMEN. Placering af indlægsplade Denne maskine er udstyret med indlægsplader i drejeskiven med det formål at minimere slitage på udgangssiden for et snit. Indlægspladerne er fra fabrik- ken indstillet således, at rundsavsklingen ikke kommer i berøring med indlægspladerne. Indstil indlægspladerne inden brugen på følgende måde:

1. Sørg for at fjerne akkuen. Løsn derefter alle de

skruer (3 hver i venstre og højre side), der fastholder indlægspladerne. ► Fig.16: 1. Indlægsplade 2. Skrue BEMÆRK: De bageste skruer kan let løsnes og strammes ved at dreje drejeskiven i en vinkel. Sørg for at løfte håndtaget helt, når du drejer drejeskive.

2. Stram kun skruerne så meget, at indlægspladerne

stadig nemt kan yttes med hånden. BEMÆRK: Sørg for at sætte drejeskiven tilbage til den oprindelige vinkel (0° geringsvinkel), når indlægs- pladerne yttes.

3. Sænk håndtaget helt, og træk og drej derefter

stopstiften for at låse håndtaget i den sænkede position.

4. Træk i og drej stopstiften på skydestangen, så

slæden kan glide. ► Fig.17: 1. Stopstift 2. Låst position 3. Ulåst position

5. Træk slæden helt imod dig.

6. Indstil indlægspladerne således, at de lige netop

berører siderne af klingetænderne. ► Fig.18 ► Fig.19: 1. Savklinge 2. Klingetænder

3. Indlægsplade 4. Venstre skråsnit 5. Lige

snit 6. Højre skråsnit

7. Stram de forreste skruer (stram ikke for meget).

8. Skub slæden helt mod anslagene, og indstil der-

efter indlægspladerne således, at de lige netop berører siderne af klingetænderne.

9. Stram midterskruerne (stram ikke for meget).

10. Frigør stopstiften for håndtagslåsen, efter justering

af indlægspladerne, og hæv håndtaget. Stram derefter alle skruerne godt til. BEMÆRKNING: Sørg for, når skråvinklen er indstillet, at indlægspladerne er korrekt justeret. Korrekt indstilling af indlægspladerne bidrager til at yde den rigtige støtte til arbejdsemnet og gøre risi- koen for udrivning minimal. Vedligeholdelse af maksimal skæredybde Denne maskine er fabriksindstillet til at give den maksi- male skæredybde med en 305 mm savklinge. Når der monteres en ny rundsavsklinge, skal den nedre grænseposition på rundsavsklingen altid kontrolleres og, såfremt det er påkrævet, justeres som beskrevet herunder:

1. Fjern akkuen. Drej derefter stoparmen til den

aktiverede position. ► Fig.20: 1. Stoparm

2. Skub slæden helt mod anslagene, og sænk hånd-

indtil rundsavsklingen sidder lidt under det sted, hvor anslagene og den øverste ade af drejeskiven mødes. ► Fig.22: 1. Overade af drejeskiven 2. Anslag

4. Drej klingen med hånden, idet du holder håndta-

get helt nede, for at sikre dig, at rundsavsklingen ikke kommer i berøring med nogen del af den nederste bund. Juster om nødvendigt en smule. ADVARSEL: Sørg altid for, når en ny rundsavsklinge er monteret, og med akkuen fjer- net, at rundsavsklingen ikke kommer i berøring med nogen dele på den nederste bund, når hånd- taget sænkes helt. Hvis rundsavsklingen kommer i berøring med bunden, kan det medføre tilbageslag med alvorlig personskade til følge. ► Fig.23 FORSIGTIG: Sæt altid stoparmen tilbage til den oprindelige position efter justering. Stoparm Rundsavsklingens nedre grænseposition kan nemt indstilles med stoparmen. For at indstille den, drej stoparmen i pilens retning som vist på illustrationen. Drej justeringsskruen, så rundsavsklingen stopper i den ønskede position, når håndtaget sænkes helt. ► Fig.24: 1. Justeringsskrue 2. Stoparm FORSIGTIG: Hold altid fast i håndtaget ved justering. Hvis du ikke gør dette, kan slæden hoppe op og resultere i personskade. Justering af geringsvinklen FORSIGTIG: Efter ændring af geringsvinklen skal du altid fastgøre drejeskiven ved at sætte låsearmen/udløserarmen tilbage i en låst position og stramme indstillingsgrebet godt til. BEMÆRKNING: Når du drejer drejeskiven, skal du løfte håndtaget helt.

1. Drej indstillingsgrebet mod uret. Tryk og hold

3. Juster viseren til den ønskede vinkel på

Fast stop-funktion Denne geringssav har en funktion til fast stop. Du kan hurtigt indstille en geringsvinkel på 0°, 15°, 22,5°, 31,6°, 45° og 60° mod højre eller venstre.

3. Drej drejeskiven tæt på din ønskede fast stop-vin-

indtil den er fastgjort.

5. Stram indstillingsgrebet til.

► Fig.26: 1. Indstillingsgreb 2. Låsearm 3. Fast stop-vinkel BEMÆRK: For at frigøre drejeskiven fra fast stop-funktionen skal du trykke udløserarmen ned. Drejeskiven kan bevæges frit uden at holde låsear- men nede. Sving indstillingsgrebet for at dreje dre- jeskiven til den ønskede vinkel, og stram derefter indstillingsgrebet. ► Fig.27: 1. Udløserarm Justering af skråvinklen FORSIGTIG: Efter ændring af skråvinklen skal du altid fastgøre armen ved at stramme knap- pen på skydestangen med uret. BEMÆRKNING: Fjern altid de øverste anslag og den lodrette skruestik, før skråvinklen justeres. BEMÆRKNING: Når rundsavsklingen vippes, skal du sørge for, at slæden er helt hævet. BEMÆRKNING: Når skråvinklerne ændres, skal du sørge for at genplacere indlægspladerne korrekt, som forklaret i afsnittet for placering af indlægsplader. BEMÆRKNING: Stram ikke knappen for skyde- stangen for hårdt. Dette kan medføre funktionsfejl i låsemekanismen til skråvinklen. Vipning af rundsavsklingen til venstre

2. Træk i og drej låsearmen til positionen som vist.

► Fig.29: 1. Låsearm

3. Hold i håndtaget og vip slæden mod venstre.

4. Juster viseren til den ønskede vinkel på

Vipning af rundsavsklingen til højre

2. Hold i håndtaget og vip slæden en smule mod

3. Vip slæden til højre, mens du trækker i udløser-

knappen for skråvinkel i højre side.

4. Juster viseren til den ønskede vinkel på

slædens arm. ► Fig.31: 1. Knap 2. Håndtag 3. Udløserknap til skrå- vinkel i højre side 4. Skråvinkelskala Vipning af rundsavsklinge ved hjælp af fast stop-funktion Denne geringssav har en funktion til fast stop. Du kan hurtigt indstille en vinkel på 22,5° og 33,9° mod både venstre og højre.

2. Vip slæden tæt på den ønskede fast stop-vinkel,

mens du løfter låsearmen op.

3. Sæt låsearmen i vandret position.

4. Drej slæden på din ønskede fast stop-vinkel, indtil

5. For at ændre vinklen skal du trække låsearmen

mod maskinens forside og derefter vippe slæden igen.

6. Stram knappen i retningen med uret for at sikre

slædens arm. ► Fig.32: 1. Knap 2. Låsearm Vipning af rundsavsklingen uden for området 0° - 45°

2. Hold i håndtaget og vip slæden gennem 45° til

enten venstre eller højre.

3. Træk slæden en smule tilbage og drej udløserar-

men for 48° skråvinkel mod maskinens forside.

4. Vip slæden yderligere til venstre eller højre, mens

du holder håndtaget sluppet.

5. Stram knappen i retningen med uret for at sikre

slædens arm. ► Fig.33: 1. Knap 2. Håndtag 3. Udløserarm for 48° skråvinkel219 DANSK Afbryderfunktion ADVARSEL: Før du sætter akkuen/akkuerne ind i maskinen, skal du altid kontrollere, at afbry- derknappen aktiveres korrekt og at den vender tilbage til “FRA”-positionen, når den slippes. Tryk ikke hårdt på afbryderknappen uden først at trykke aåseknappen ind. Dette kan ødelægge afbryderen. Anvendelse af maskinen med en afbry- der, som ikke fungerer korrekt, kan medføre tab af kontrollen over maskinen og alvorlig personskade. ADVARSEL: Anvend ALDRIG maskinen, hvis afbryderknappen ikke fungerer, som den skal. Enhver maskine med en ikke-fungerende afbryder- knap er YDERST FARLIG og skal repareres før yder- ligere anvendelse, da det ellers kan medføre alvorlig personskade. ADVARSEL: Omgå ALDRIG lås fra-knappens funktion ved at tape den fast eller på andre måder. En afbryder med en blokeret lås fra-knap kan med- føre utilsigtet funktion og alvorlig personskade. ADVARSEL: Brug ALDRIG maskinen, hvis den kører, når du blot trykker på afbryderknappen uden at trykke på lås fra-knappen. En afbryder, der skal repareres, kan medføre utilsigtet funktion og alvorlig personskade. Returner maskinen til et Makita-servicecenter for nødvendige reparationer INDEN yderligere brug. ► Fig.34: 1. Afbryderknap 2. Aåseknap 3. Hul til hængelås For at forhindre, at afbryderknappen trykkes ind ved et uheld, er maskinen udstyret med en aåseknap. Maskinen startes ved at trykke aåseknappen ind og derefter trykke på afbryderknappen. Slip afbryderknap- pen for at stoppe. Afbryderknappen er forsynet med et hul til indsættelse af en hængelås, så maskinen kan aåses. ADVARSEL: Anvend ikke en lås med et skaft eller et kabel, som er mindre end 6,35 mm i diame- ter. Et mindre skaft eller kabel vil muligvis ikke låse maskinen i fra-stilling, og utilsigtet brug kan ske med alvorlig personskade som følge. Kastning af en skærelinje FORSIGTIG: Lampen er ikke regntæt. Undlad at vaske lampen i vand eller at bruge den i regn- vejr eller i et vådt område. Hvis du gør dette, kan det medføre elektrisk stød og dampe. FORSIGTIG: Undlad at berøre lampens linse, da den er meget varm, når den er tændt, eller kort efter der er slukket for den. Det kan medføre forbrændinger. FORSIGTIG: Undlad at bruge magt på lam- pen, da det kan medføre beskadigelse eller for- kortet levetid. FORSIGTIG: Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. LED-lampen kaster lys over rundsavsklingen, og en skygge af klingen falder på arbejdsemnet og fungerer som en kalibreringsfri skærelinjeindikator. Tryk på lampeknappen for at udsende lys. Der vises en linje, hvorpå klingen vil møde overaden af arbejdsemnet, hvilken bliver dybere, efterhånden som klingen bliver sænket. ► Fig.35: 1. Lampeknap 2. Lampe 3. Skærelinje Indikatoren hjælper med at skære gennem en eksiste- rende afskæringslinje, som er markeret med blyant på arbejdsemnet.

1. Hold i håndtaget og sænk rundsavsklingen, så der

falder en tæt skygge af klingen på arbejdsemnet.

2. Ret afskæringslinjen, som er tegnet på arbejdsem-

net, ind med skyggeskærelinjen.

3. Juster geringsvinkler og skråvinkler om

nødvendigt. BEMÆRK: Sørg altid for at slukke på lampekontak- ten efter brug, da der forbruges batteristrøm, når der er tændt for lyset. BEMÆRK: Lyset slukker automatisk 5 minutter efter, du er færdig med anvendelsen. Elektronisk funktion Elektrisk bremse Maskinen har en elektrisk klingebremse. Hvis maskinen konsekvent undlader at ophøre med at fungere hurtigt, efter at afbryderknappen slippes, skal der udføres ser- vice på maskinen hos et Makita servicecenter. FORSIGTIG: Klingebremsesystemet er ikke en erstatning for en beskyttelsesskærm. Anvend aldrig maskinen uden en fungerende beskyttel- sesskærm. En ubeskyttet klinge kan medføre alvorlig personskade. Konstant hastighedskontrol Maskinen er udstyret med en elektronisk hastigheds- kontrol, der hjælper med at opretholde en konstant klingerotationshastighed også under belastning. En konstant klingerotationshastighed giver et meget jævnt snit. Funktion til blød start Denne funktion muliggør blød start af maskinen ved at begrænse drejningsmomentet ved start. SAMLING ADVARSEL: Sørg altid for, at værktøjet er slukket, og at akkuen er taget ud, før der arbej- des på værktøjet. Hvis værktøjet ikke afbrydes og tages ud af forbindelse, kan det medføre alvorlig personskade. Opbevaring af unbrakonøgle Når unbrakonøglen ikke anvendes, skal den opbevares som vist på illustrationen, så den ikke bortkommer.220 DANSK ► Fig.36: 1. Unbrakonøgle Afmontering eller montering af savklinge ADVARSEL: Sørg altid for, at maskinen er slukket, og at akkuen er fjernet før afmontering eller montering af rundsavsklingen. Utilsigtet start af maskinen kan medføre alvorlig personskade. ADVARSEL: Brug kun den medfølgende Makita-nøgle til afmontering og installation af rundsavsklingen. Manglende brug af nøglen kan resultere i for hård eller utilstrækkelig tilspænding af bolten med indvendig sekskant med alvorlig person- skade til følge. ADVARSEL: Brug aldrig eller udskift de dele, der ikke er leveret sammen med dette værktøj. Brugen af sådanne dele kan forårsage alvorlige personskader. ADVARSEL: Efter montering af rundsavsklin- gen skal du altid sikre dig, at den er forsvarligt monteret. Løs montering af rundsavsklingen kan forårsage alvorlige personskader. Afmontering af klingen For at fjerne rundsavsklingen skal du udføre følgende trin:

1. Lås slæden i den hævede position ved at trække i

og dreje stopstiften hen i en låst position. ► Fig.37: 1. Stopstift 2. Ulåst position 3. Låst position

2. Brug sekskantnøglen til at løsne den sekskantbolt,

der holder midterafdækningen. Løft derefter beskyttel- sesskærmen og midterafdækningen. ► Fig.38: 1. Sekskantnøgle 2. Sekskantbolt

3. Midterafdækning 4. Beskyttelsesskærm

3. Tryk på spidellåsen for at låse spindlen, og brug

sekskantnøglen til at løsne bolten med indvendig seks- kant med uret. Fjern derefter bolten med indvendig sekskant, den ydre ange og rundsavsklingen. ► Fig.39: 1. Bolt med indvendig sekskant (venstre- skåret gevind) 2. Ydre ange 3. Spindellås

4. Hvis den indre ange fjernes, skal den monteres

på spindelen med siden med fordybning vendende mod rundsavsklingen. Hvis angen monteres forkert, vil angen gnide mod maskinen. ► Fig.40: 1. Bolt med indvendig sekskant (venstre- skåret) 2. Ydre ange 3. Rundsavsklinge

4. Ring 5. Indre ange 6. Spindel 7. Side

med fordybning Montering af klingen ADVARSEL: Før klingen monteres på spind- len, skal det altid kontrolleres, at den rigtige ring til akselhullet på den klinge, du vil bruge, er monteret mellem de indre og ydre anger. Brug af den forkerte ring til akselhullet kan medføre forkert montering af klingen, hvilket kan forårsage, at klingen bevæger sig, og kraftig rotation, hvilket kan medføre tab af kontrollen under brug og alvorlig personskade. FORSIGTIG: Sørg for at installere rundsavs- klingen, så pilens retning på klingen svarer til retningen af den på klingehuset. Manglende over- holdelse kan medføre personskade og forvolde skade på maskinen og/eller arbejdsemnet. For at montere rundsavsklingen skal du udføre føl- gende trin:

1. Monter rundsavsklingen forsigtigt på den indre

ange. Kontroller, at retningen af pilen på rundsavsklin- gen svarer til retningen af pilen på klingehuset. ► Fig.41: 1. Pil på klingehuset 2. Pil på rundsavsklingen

2. Monter den ydre ange og bolten med indvendig

sekskant. Benyt derefter sekskantnøglen til at spænde bolten med indvendig sekskant godt til mod uret, mens der trykkes på spindellåsen. ► Fig.42: 1. Bolt med indvendig sekskant (ven- streskåret gevind) 2. Ydre ange

tilbage på plads. Stram dernæst bolten med indvendig sekskant i retningen med uret for at holde midterafdæk- ningen fast.

4. Træk i og drej på stopstiften i en ulåst position for

at frigøre slæden fra den hævede position. Sænk slæ- den og kontroller at beskyttelsesskærmen bevæger sig på korrekt vis. FORSIGTIG: Sørg for, at spindellåsen har frigi- vet spindlen, før der skæres. Støv ADVARSEL: Afhængigt af det materiale, der arbejdes med, og det anvendte tilbehør, kan det støv, der dannes ved brug af maskinen, være ska- deligt. Brugeren anbefales at anvende en egnet støvudsuger for at reducere eksponeringen. Se afsnittet “EKSTRAUDSTYR” i denne brugsan- visning for alt ekstraudstyr til støvudsugning til rådighed. Yderligere advarsler:

• For at forhindre indånding af støv anbefales det også at bære en FFP2-støvmaske eller P2-åndedrætsværn.

• Læs afsnittet “VEDLIGEHOLDELSE” i brugs- anvisningen til den tilsluttede støvudsuger for at holde støvopsamlingen e󰀨ekt.

• Følg alle gældende lovkrav for støvkontrol i det land, hvor arbejdet udføres.

• Undlad at anvende en støvudsuger til metalbearbejdning med maskinværktøj. Metalpartikler, der produceres under metal- bearbejdning, kan antænde akkumuleret støv og beskadige støvlteret inde i støvudsugere, hvilket udgør en alvorlig brandfare.

Kontakt det lokale Makita-servicecenter for at få hjælp og support vedrørende støvudsugere. Tilslutning med en støvudsuger Når du ønsker en ren skæreoperation, skal du tilslutte en Makita-støvsuger til albuen (øverste støvport) ved hjælp af en forreste manchet 24 (ekstraudstyr). Den indvendige diameter af albuen til slangetilslutnin- gen er 36 mm. ► Fig.43: 1. Forreste manchet 24 2. Slange

Støvpose FORSIGTIG: Når der udføres skæring, skal du altid montere støvposen eller tilslutte støvsu- geren for at forhindre støvrelaterede risici. Brug af støvposen giver rene skæreoperationer og gør det let at opsamle støv. For at montere støvposen, fjern støvudtrækningsslangen fra maskinen og tilslut støvpo- sen til støvmundstykket (øverste støvport). ► Fig.44: 1. Støvudtrækningsslange 2. Støvpose

3. Støvmundstykke (øverste støvport)

Når støvposen er cirka halvt fyldt, tages den af maski- nen, og lukkeskinnen trækkes ud. Tøm støvposen, og bank let på den, så de støvpartikler, der har samlet sig på de indvendige ader, og som kan nedsætte e󰀨ektivi- teten af støvopsamlingen, fjernes. ► Fig.45: 1. Lukkeskinne Fastspænding af arbejdsemnet ADVARSEL: Det er yderst vigtigt altid at sørge for, at arbejdsemnet er ordentligt fast- spændt i den rigtige type skruestik eller stoppere til kronefremspring. Forsømmelse af at gøre dette kan medføre alvorlig personskade og forvolde skade på maskinen og/eller arbejdsemnet. ADVARSEL: Når der skæres i et arbejdsemne, som er længere end geringssavens støtteplade, skal materialet understøttes i hele dets længde ud over støttepladen, mens du holder materialet plant. Korrekt understøttelse af arbejdsemnet bidra- ger til at undgå fastklemning af klingen og eventuelt tilbageslag, hvilket kan medføre alvorlig personskade. Når du fastgør arbejdsemnet skal du ikke nøjes med kun at stole på den lodrette og/eller vandrette skruestik. Tyndt materiale har tendens til at synke. Understøt emnet i hele dets længde for at undgå klemme på klingen og mulig tilbageslag. ► Fig.46: 1. Støtte 2. Drejeskive Anslag ADVARSEL: Før du bruger maskinen, skal du sikre dig, at det øverste anslag er fastgjort forsvarligt. ADVARSEL: Før der udføres et skråsnit, sørg for, at ingen del af værktøjet, specielt savklingen, kommer i kontakt med de øverste og nederste anslag, når håndtaget sænkes og hæves helt i en given position under ytning af slæden gennem hele sit bevægelsesområde. Hvis værktøjet eller klingen kommer i kontakt med anslaget, kan det resultere i tilbageslag eller uventet bevægelse af materialet og alvorlige personskader. Brug de øverste anslag til at støtte materialet højere end de nederste anslag. Sæt det øverste anslag i hullet på det nederste anslag, og tilspænd blokeringsskruen. ► Fig.47: 1. Øverste anslag 2. Nederste anslag

3. Blokeringsskrue 4. Justeringsskrue

BEMÆRKNING: De nederste anslag er fastgjort til foden fra fabrikken. Fjern ikke de nederste anslag. BEMÆRKNING: Hvis det øverste anslag stadig sidder løst, efter at du har strammet blokerings- skruen, skal du dreje justeringsskruen for at lukke et mellemrum. Justeringsskruen er indstillet fra fabrikken. Du behøver ikke at bruge den, medmin- dre det er nødvendigt. Når det øverste anslag ikke er i brug, kan det opbevares i røret på undergrundplade. Brug klemmen på det øver- ste anslag for at holde det på undergrundpladens rør. ► Fig.48: 1. Undergrundplade 2. Øverste anslag

Lodret skruestik ADVARSEL: Emnet bør være helt fastspændt mod drejeskiven og anslaget med skruestikken under alle typer arbejde. Hvis emnet ikke er ordent- ligt fastgjort mod anslaget, kan materialet bevæge sig under skæringen med risiko for beskadigelse af sav- klingen, hvilket vil få materialet til at blive slynget bort og medføre manglende kontrol og dermed forårsage alvorlige personskader. Det lodrette skruestik kan monteres enten i venstre eller højre side af skiven og undergrundpladen. Indsæt skruestangen i hullet i skiven eller undergrundpladen. ► Fig.49: 1. Lodret skruestik 2. Hul til lodret skruestik

Placer skruearmen efter emnets tykkelse og form, og fastgør skruearmen ved at stramme skruen. Hvis blo- keringsskruen kommer i kontakt med slæden, monter det lodrette skruestik på undergrundpladen eller den modsatte side af skiven. Sørg for, at ingen del af maski- nen kommer i kontakt med skruestikken, når håndtaget sænkes helt. Hvis nogen dele berører skruestikket, skal skruestikket sættes på plads igen. Tryk arbejdsemnet adt mod anslaget og drejeskiven. Juster arbejdsemnet til den ønskede skråsnitposition,222 DANSK og fastgør det ved at stramme skrueknappen. BEMÆRK: For hurtig indstilling af arbejdsemnet skal du dreje skrueknappen til 90° i retningen mod uret for at gøre det muligt at ytte skrueknappen op og ned. Drej skrueknappen i retningen med uret for at fast- gøre arbejdsemnet efter indstillingen. Vandret skruestik Ekstraudstyr ADVARSEL: Drej altid skruemøtrikken med uret, indtil emnet er forsvarligt fastgjort. Hvis arbejdsemnet ikke er ordentligt fastgjort, kan materia- let bevæge sig under skæringen med risiko for beska- digelse af rundsavsklingen, hvilket kan få materialet til at blive slynget bort og medføre manglende kontrol med alvorlige personskader til følge. ADVARSEL: Når der skæres i et tyndt arbejdsemne som f.eks. fodlister mod anslaget, skal den vandrette skruestik altid anvendes. FORSIGTIG: Ved skæring i et arbejdsemne med en tykkelse på 20 mm eller mindre skal du sørge for at benytte en mellemblok til at fastgøre arbejdsemnet. Den vandrette skruestik kan installeres i enten venstre eller højre side af bunden. Ved udførelse af geringssnit med 22,5° eller derover skal den vandrette skruestik monteres i den side, der er modsat den retning, som drejeskiven skal drejes i. ► Fig.51: 1. Skrueplade 2. Skruemøtrik 3. Skrueknap Ved at vippe skruemøtrikken i retningen mod uret frigø- res skruestikken, og den kan bevæges hurtigt ind og ud. Arbejdsemnet fastholdes ved at skubbe skrueknappen fremad, indtil skruepladen berører arbejdsemnet, og derefter vipper skruemøtrikken i retningen med uret. Drej derefter skrueknappen i retningen med uret for at fastgøre arbejdsemnet. BEMÆRK: Den maksimale bredde af det arbejdsemne, der kan fastgøres af den vandrette skruestik, er 228 mm. Undergrundplade ADVARSEL: Understøt altid et langt arbejdsemne således, at det ugter med dreje- skivens øverste overade, således at skæringen bliver nøjagtig, og for at undgå farligt tab af kon- trollen med maskinen. En ordentlig understøttelse af arbejdsemnet vil bidrage til at undgå fastklemning af klingen og eventuelt tilbageslag, hvilket kan med- føre alvorlig personskade. ADVARSEL: Inden skæringen, sørg altid for, at undergrundpladen er fastgjort med skruer. Undergrundplader ndes på begge sider af værktøjet for at holde lange emner vandrette. Løsn skruerne, og træk undergrundpladerne til en passende længde for at holde emnet. Tilspænd derefter skruerne. ► Fig.52: 1. Undergrundplade 2. Skrue Ved skæring, læg emnet adt mod anslaget og underanslaget på undergrundpladen. ► Fig.53: 1. Anslag 2. Underanslag

ANVENDELSE Dette værktøj er beregnet til at skære i træprodukter. Der kan også saves i følgende materialer med pas- sende originale Makita-savklinger: — Aluminiumsprodukter Se vores hjemmeside eller kontakt din lokale Makita forhandler for at få oplyst de korrekte rundsavsklinger til brug for det materiale, der skal skæres. ADVARSEL: Kontroller, at savklingen ikke kommer i berøring med emnet osv., før der tæn- des på kontakten. Hvis der tændes for maskinen, mens klingen er i berøring med arbejdsemnet, kan det medføre tilbageslag og alvorlig personskade. ADVARSEL: Efter en skæring, hæv ikke sav- klingen, før den er standset fuldstændigt. Hvis en klinge, der kører i frihjul, hæves, kan det medføre alvorlig personskade og beskadige arbejdsemnet. ADVARSEL: Undlad at foretage justeringer såsom at dreje indstillingsgreb, knappen og armene på værktøjet, mens savklingen roterer. Hvis du justerer, mens klingen roterer, kan det med- føre alvorlig personskade. FORSIGTIG: Undlad at frigøre savhovedet ukontrolleret fra den helt nedadgående position. Et ukontrolleret savhoved kan ramme dig og resultere i personskade. BEMÆRKNING: Før brugen skal du sørge for at låse stopstiften op og frigøre håndtaget fra den nederste stilling. BEMÆRKNING: Læg ikke for meget tryk på håndtaget, når der saves. Et for kraftigt tryk kan resultere i overbelastning af motoren og/eller formind- sket savee󰀨ektivitet. Tryk kun håndtaget ned med så megen kraft, som der kræves for at udføre ubesværet savning, og uden at klingens hastighed reduceres ret meget. BEMÆRKNING: Tryk forsigtigt håndtaget ned for at udføre savningen. Hvis håndtaget trykkes ned med magt, eller hvis det udsættes for sidelæns tryk, kan savklingen vibrere og efterlade mærker (savmær- ker) på arbejdsemnet, og savningen vil muligvis ikke være nøjagtig. BEMÆRKNING: Ved glidende snit skal slæden forsigtigt skubbes mod anslaget uden at stoppe. Hvis slædens bevægelse stoppes under en skæring, vil der komme et mærke på arbejdsemnet, og snittet vil muligvis ikke være nøjagtigt.223 DANSK Savning ved tryk ADVARSEL: Lås altid slædens glidebe- vægelse, når der udføres en savning ved tryk. Savning uden lås kan medføre risiko for tilbageslag, hvilket kan føre til alvorlig personskade. Arbejdsemner op til 92 mm i højden og 183 mm i bred- den kan saves på følgende måde. ► Fig.54: 1. Stopstift

1. Skub slæden mod anslaget, indtil den stopper, og

lås den fast med stopstiften.

2. Fastspænd arbejdsemnet med den rigtige type

3. Tænd for maskinen uden at rundsavsklingen får

kontakt med arbejdsemnet, og vent indtil rundsavsklin- gen har opnået sin højeste hastighed, inden du sænker den.

4. Sænk derefter grebet forsigtigt til den helt sæn-

kede position for at skære arbejdsemnet.

5. Når afskæringen er færdig, skal du slukke for

maskinen og vente indtil rundsavsklingen er stand- set helt, før rundsavsklingen returneres til sin fuldt hævede position. Glidende (tryk) snit (skæring af brede arbejdsemner) ADVARSEL: Når De udfører et glidende snit, skal slæden først trækkes hele vejen mod Dem, mens grebet trykkes helt ned, og derefter skub- bes slæden fremad mod anslaget. Start aldrig skæringen, hvis slæden ikke er trukket hele vejen mod Dem. Hvis De foretager det glidende snit, uden at slæden er trukket hele vejen mod Dem, kan der opstå uventede tilbageslag med alvorlig personskade til følge. ADVARSEL: Forsøg aldrig at udføre et gli- dende snit ved at trække slæden mod Dem. Hvis De trækker slæden mod Dem under skæring, kan der opstå uventede tilbageslag, hvilket kan medføre med alvorlig personskade. ADVARSEL: Udfør aldrig savning ved gliden med håndtaget låst i den nederste position. ► Fig.55: 1. Stopstift

1. Lås stopstiften op, så slæden kan glide frit.

2. Fastspænd arbejdsemnet med den rigtige type

3. Træk slæden helt imod dem.

4. Tænd for værktøjet uden at savklingen får kontakt

med emnet, og vent indtil savklingen har opnået sin højeste hastighed.

5. Tryk håndtaget ned, og skub slæden frem mod

anslaget og gennem arbejdsemnet.

6. Når afskæringen er færdig, sluk for værktøjet og

vent indtil savklingen er standset helt, før savklingen returneres til sin øverste position. Geringssnit Se afsnittet om justering af geringsvinklen. Skråsnit ADVARSEL: Efter indstilling af klingen til et skråsnit, sørg for, at slæden og savklingen kan bevæge sig uhindret gennem hele området for det planlagte snit, inden værktøjet betjenes. Afbrydelse af slædens eller klingens bevægelse under skæringen kan medføre tilbageslag og alvorlig personskade. ADVARSEL: Hold hænderne væk fra sav- klingens bane, når et skråsnit udføres. Vinklen på klingen kan forvirre operatøren med hensyn til klin- gens faktiske bane under skæringen, og kontakt med klingen kan forårsage alvorlige personskader. ADVARSEL: Savklingen må ikke hæves, før den er stoppet helt. Under et skråsnit kan det afskårne stykke komme til at hvile mod savklingen. Hvis klingen hæves, mens den roterer, kan det afskårne stykke blive slynget bort fra klingen, hvilket kan forårsage en fragmentering af materialet og medføre alvorlige personskader. BEMÆRKNING: Når håndtaget trykkes ned, skal trykket lægges parallelt med klingen. Hvis der bruges magt vinkelret på drejeskiven, eller hvis trykkets retning ændres under skæringen, bliver det udførte snit ikke nøjagtigt. ► Fig.56

1. Fjern det øverste anslag på den side, hvor du vil

beskrevet i afsnittet for justering af skråvinkel. Stram derefter knappen.

4. Fastspænd arbejdsemnet i skruestikken.

5. Træk slæden helt imod dig.

6. Tænd for værktøjet, uden at savklingen berører

arbejdsemnet, og vent, til klingen er kommet op på fulde omdrejninger.

7. Sænk forsigtigt håndtaget til den laveste position,

mens der lægges tryk parallelt med savklingen, og skyd slæden mod anslaget for at skære arbejdsemnet.

8. Når savningen er færdig, skal De slukke for værk-

tøjet og vente, til klingen er stoppet helt, før klingen returneres til dens øverste position. Kombineret snit Kombineret snit er betegnelsen for den proces, hvor der frembringes en skråvinkel, samtidig med at der laves en geringsvinkel i arbejdsemnet. Kombineret snit kan udføres i en vinkel som vist i nedenstående tabel. Geringsvinkel Skråvinkel Venstre og højre 0° - 45° Venstre og højre 0° - 45° Når der udføres et kombineret snit, se afsnittet om savning ved tryk, glidende (tryk) snit, geringssnit og224 DANSK skråsnit. Skæring i fodlister FORSIGTIG: Sørg for at bruge den vandrette skruestik (ekstraudstyr) ved skæring i fodlisten. FORSIGTIG: Ved skæring i et arbejdsemne med en tykkelse på 20 mm eller mindre skal du sørge for at benytte en mellemblok til at fastgøre arbejdsemnet. Ved skæring i fodlisten ved en geringsvinkel på 45° skal du aktivere stoparmen for at forhindre klingehuset i at komme i kontakt med fodlisten. Dette vil bevare mel- lemrummet mellem fodlisten og klingehuset, når slæden skubbes helt frem. Se under SPECIFIKATIONER vedrørende skærekapa- citet i fodlister. ► Fig.57: 1. Stoparm 2. Mellemblok 3. Vandret skruestik Skærekrone og indskæringsdele Krone- og indskæringsdele kan skæres med en afkorter-geringssav med delene placeret adt på drejeskiven. Der er to almindelige typer kronefremspring og en type indskæringsdel, 52/38° vægvinkelkrone- fremspring, 45° vægvinkelkronefremspring og 45° vægvinkelindskæringsdele. ► Fig.58: 1. 52/38° type kronefremspring 2. 45° type kronefremspring 3. 45° type indskæringsdel Der er krone- og indskæringsled, som er lavet til at passe "indvendige" 90° hjørner ((a) og (b) i guren) og "udvendige" 90° hjørner ((c) og (d) i guren). (a) (b) (c) (d)

1. Indvendigt hjørne 2. Udvendigt hjørne

1. Indvendigt hjørne 2. Udvendigt hjørne

Måling Mål vægbredden, og juster bredden af arbejdsem- net i forhold til denne. Sørg altid for, at bredden af arbejdsemnets vægkontaktkant er den samme som væglængden. ► Fig.59: 1. Arbejdsemne 2. Vægbredde 3. Bredde af arbejdsemnet 4. Vægkontaktkant Anvend altid ere stykker til prøveskæringer for at kontrollere savvinklerne. Når De skærer kronefremspring og indskæringsdele, skal skråvinklen og geringsvinklen indstilles som indi- keret i tabellen (A) og delene på topaden af savpladen placeres som indikeret i tabellen (B). Ved venstre skråsnit (a) (b) (c) (d)

1. Indvendigt hjørne 2. Udvendigt hjørne

Tabel (A) – Frems- prings- position i guren Skråvinkel Geringsvinkel 52/38° type 45° type 52/38° type 45° type Til ind- vendigt hjørne (a) Venstre 33,9° Venstre 30° Højre 31,6° Højre 35,3° (b) Venstre 31,6° Venstre 35,3° Til udven- digt hjørne (c) (d) Højre 31,6° Højre 35,3°225 DANSK Tabel (B) – Fremsprings- position i guren Fremsprings- kant mod anslag Færdiggjort stykke Til indvendigt hjørne (a) Loftskontakt- kanten bør hvile mod anslaget. Afsluttet stykke vil være på venstre side af klingen. (b) Vægkontakt- kanten bør hvile mod anslaget. Til udvendigt hjørne (c) Afsluttet stykke vil være på højre side af klingen. (d) Loftskontakt- kanten bør hvile mod anslaget. Eksempel: I tilfælde af skæring af 52/38° type kronefremspring til stilling (a) i guren ovenfor:

• Det færdige stykke, som skal anvendes, vil altid være på den VENSTRE side af klingen, efter at skæringen er lavet. Ved højre skråsnit (a) (b) (c) (d)

1. Indvendigt hjørne 2. Udvendigt hjørne

Tabel (A) – Frems- prings- position i guren Skråvinkel Geringsvinkel 52/38° type 45° type 52/38° type 45° type Til ind- vendigt hjørne (a) Højre 33,9° Højre 30° Højre 31,6° Højre 35,3° (b) Venstre 31,6° Venstre 35,3° Til udven- digt hjørne (c) (d) Højre 31,6° Højre 35,3° Tabel (B) – Fremsprings- position i guren Fremsprings- kant mod anslag Færdiggjort stykke Til indvendigt hjørne (a) Vægkontakt- kanten bør hvile mod anslaget. Det færdige stykke vil være på højre side af klingen. (b) Loftskontakt- kanten bør hvile mod anslaget. Til udvendigt hjørne (c) Det færdige stykke vil være på venstre side af klingen. (d) Vægkontakt- kanten bør hvile mod anslaget. Eksempel: I tilfælde af skæring af 52/38° type kronefremspring til stilling (a) i guren ovenfor:

• Det færdige stykke, som skal anvendes, vil altid være på den HØJRE side af klingen, efter at skæ- ringen er lavet. Stopper til kronefremspring Ekstraudstyr Stoppere til kronefremspring gør det lettere at skære kronefremspring uden at vippe savklingen. Monter dem på drejeskiven som vist i illustrationerne. Ved højre 45° geringsvinkel ► Fig.60: 1. Stopper L til kronefremspring 2. Stopper R til kronefremspring 3. Drejeskive

1. Indvendigt hjørne 2. Udvendigt hjørne

Tabel (C) – Fremsprings- position i guren Geringsvinkel Færdiggjort stykke Til indvendigt hjørne (a) Højre 45° Gem den højre side af klingen (b) Venstre 45° Gem den venstre side af klingen Til udvendigt hjørne (c) Gem den højre side af klingen (d) Højre 45° Gem den venstre side af klingen Skæring af aluminiumekstrudering ► Fig.63: 1. Skruestik 2. Mellemblok 3. Anslag

4. Aluminiumekstrudering 5. Mellemblok

Ved fastgøring af aluminiumekstruderinger skal der benyttes mellemblokke eller stykker af a󰀨aldstræ som vist i guren til at forhindre deformering af aluminium- met. Brug et skæresmøremiddel ved skæring af alumi- niumekstruderingen for at forhindre, at der opsamles aluminiumsmateriale på rundsavsklingen. ADVARSEL: Forsøg aldrig at skære i tykke eller runde aluminiumekstruderinger. Trykke eller runde aluminiumekstruderinger kan være svære at fastgøre, og arbejdsemnet kan løsne sig under skæringen, hvilket kan medføre tab af kontrollen og alvorlig personskade. Teknik for speciel maks. skærebredde kapaciteter Breddens maksimale skærekapacitet kan opnås ved at følge nedenstående trin: For dette værktøjs maksimale skærebredde hen- vises til skæredybde for specialsnit i afsnittet SPECIFIKATIONER.

1. Indstil maskinen til en 0° eller 45° geringsvinkel,

og kontroller, at drejeskiven er låst. (Se afsnittet om justering af geringsvinkel.)

2. Fjern både højre og venstre øverste anslag mid-

lertidigt og sæt dem til side.

3. Skær en platform til de mål, der er angivet i gu-

ren, ved hjælp af et stykke 38 mm tykt, adt materiale som f.eks. træ, krydsner eller spånplade. ► Fig.64: 1. 0° geringsvinkel: Over 450 mm 2. 45° geringsvinkel: Over 325 mm 3. 38 mm

ADVARSEL: Sørg for at anvende adt mate- riale som platform. Materiale, der ikke er adt, kan bevæge sig under skæringen, hvilket kan medføre tilbageslag og alvorlig personskade. BEMÆRK: Den største skærekapacitet i højden reduceres med samme mængde som platformens tykkelse.

4. Placer platformen på maskinen, så den går lige

langt ud over begge sider af maskinens bund. Fastgør platformen til maskinen ved hjælp af re 6 mm træskruer gennem re huller i de nederste anslag. ► Fig.65: 1. Skruer (to i hver side) 2. Nederste anslag

ADVARSEL: Sørg for, at platformen ligger adt mod maskinens bund, og at den er fastgjort forsvarligt til de nederste anslag ved hjælp af de re tilgængelige skruehuller. Hvis platformen ikke er fastgjort forsvarligt, kan det medføre, at den bevæ- ger sig, og risiko for tilbageslag, der kan medføre alvorlig personskade. ADVARSEL: Sørg for, at maskinen er for- svarligt monteret på en stabil og ad overade. Hvis maskinen ikke er monteret og fastgjort korrekt, kan det føre til, at maskinen bliver ustabil, hvilket kan medføre tab af kontrollen, og/eller at maskinen væl- ter, hvilket kan forårsage alvorlig personskade.

5. Monter de øverste anslag på maskinen.

ADVARSEL: Anvend ikke maskinen, uden at de øverste anslag er monteret. De øverste anslag sørger for den nødvendige støtte, der kræves for at skære i arbejdsemnet. Hvis arbejdsemnet ikke er korrekt understøttet, kan det bevæge sig, hvilket kan medføre tab af kontrollen, tilbageslag og alvorlig personskade.

6. Placer det arbejdsemne, der skal skæres i, på

platformen, som er fastgjort til maskinen.

7. Fastgør arbejdsemnet solidt mod de øverste

anslag ved hjælp af en skruestik, før der skæres. ► Fig.66: 1. Øverste anslag 2. Lodret skruestik

3. Arbejdsemne 4. Platform

8. Foretag et langsomt snit gennem emnet ifølge

fremgangsmåden forklaret i afsnittet for glidende (tryk) snit.227 DANSK ADVARSEL: Sørg for, at arbejdsemnet er fast- gjort ved hjælp af skruestikken, og foretag snittet langsomt. Hvis du ikke gør dette, kan det medføre, at arbejdsemnet bevæger sig, og forårsage tilbageslag og alvorlig personskade. ADVARSEL: Bemærk, at platformen kan blive svækket efter ere snit, der udføres med forskel- lige geringsvinkler. Hvis platformen bliver svækket, fordi der efterlades ere indlægssnit i materialet, skal platformen udskiftes. Hvis den svækkede platform ikke udskiftes, kan det medføre, at arbejdsemnet bevæger sig under snittet, og forårsage tilbageslag og alvorlig personskade. Notskæring ADVARSEL: Forsøg ikke at udføre denne type skæring ved at anvende en bredere type klinge eller friseskæringsklinge. Forsøg på at udføre en notskæring med en bredere type klinge eller en friseskæringsklinge kan medføre uventede skæringsresultater og tilbageslag, hvilket kan forår- sage alvorlig personskade. ADVARSEL: Sørg altid for at sætte stopar- men tilbage til udgangsstillingen, når De udfører andet end notskæring. Forsøg på at udføre skærin- ger med stoparmen i en forkert stilling kan medføre uventede skæringsresultater og tilbageslag, hvilket kan forårsage alvorlig personskade. Benyt følgende fremgangsmåde for en skæring af frisetypen:

1. Juster den nederste grænseposition for rundsavs-

klingen ved hjælp af justeringsskruen og stoparmen for at begrænse rundsavsklingens skæredybde. Se afsnit- tet om stoparm.

2. Efter justering af rundsavsklingens nedre græn-

seposition, skæres parallelle riller på tværs af emnets bredde ved anvendelse af glidende (tryk) snit. ► Fig.67: 1. Skær noter med klingen

3. Fjern materialet mellem noterne med en mejsel.

Træanlæg ADVARSEL: Anvend skruer til at fastgøre træanlægget på anslaget. Skruerne bør installe- res således, at skruehovederne er under overa- den på træanlægget, således at de ikke kommer i vejen for det materiale, der skæres i. Hvis det materiale, der skæres i, ikke er rettet korrekt ind, kan det medføre uventet bevægelse under skæringen, hvilket kan resultere i, at De mister kontrollen med værktøjet med alvorlig personskade til følge. FORSIGTIG: Anvend et lige stykke træ med ensartet tykkelse som træanlæg. FORSIGTIG: For at skære helt gennem arbejdsemner med en højde på 107 mm til 120 mm bør der anvendes et træanlæg på anslaget. Træanlægget skaber afstand mellem arbejdsemnet og anslaget, så klingen kan foretage et dybere snit. BEMÆRKNING: Når træanlægget er monteret, må De ikke dreje drejeskiven med håndtaget sænket. Klingen og/eller træanlægget vil i så fald lide skade. Anvendelse af træanlæg hjælper med til opnåelse af snit, der er fri for splinter. Fastgør et træanlæg til ansla- get ved hjælp af hullerne i anslaget og 6 mm skruer. Se illustrationen angående målene for et foreslået træanlæg. ► Fig.68: 1. Hul 2. Over 15 mm 3. Over 270 mm 4. 90 mm 5. 145 mm 6. 19 mm 7. 115 - 120 mm EKSEMPEL Ved skæring i arbejdsemner med en højde på 115 mm og 120 mm skal der anvendes et træanlæg med følgende tykkelse. Geringsvinkel Tykkelse af træanlæg 115 mm 120 mm 0° 20 mm 38 mm Venstre og højre 45° 15 mm 25 mm Venstre og højre 60° 15 mm 25 mm Transport af værktøjet Før maskinen bæres, sørg for at fjerne akkuen, og at alle geringssavens bevægelige dele er fastgjort. Kontroller altid følgende:

• Slæden er i positionen 0° skråvinkel og fastgjort.

• Slæden er sænket og låst fast.

• Slæden er skubbet helt ind til anslagene og låst fast.

• Drejeskiven er i den helt retvinklede geringsvinkel og fastgjort.

• Undergrundpladerne opbevares og er fastgjort. Bær maskinen ved at holde i begge sider af maskinens bund. ► Fig.69 ADVARSEL: Stopstiften til hævning af slæ- den er kun til transport- og opbevaringsformål og ikke til nogen form for skæring. Anvendelse af stopstiften til skærearbejde kan føre til, at rundsavs- klingen uventet bevæger sig med tilbageslag og alvorlig personskade til følge. FORSIGTIG: Fastgør altid alle bevægelige dele, før maskinen transporteres. Hvis dele af maskinen bevæger sig eller glider, når maskinen bæres, kan du miste herredømmet over maski- nen eller miste balancen, hvilket kan medføre personskade. FORSIGTIG: Sørg for at hævningen af slæden er ordentligt låst ved dens bund med stopstif- ten. Hvis stopstiften ikke er aktiveret ordentligt, kan slæden muligvis springe pludseligt op og forårsage personskade.228 DANSK

AKTIVERINGSFUNKTION Hvad kan du foretage dig med den trådløse aktiveringsfunktion Den trådløse aktiveringsfunktion muliggør ren og behagelig anvendelse. Hvis der sluttes en understøttet støvsuger til maskinen, kan du lade støvsugeren køre automatisk, når kontakten på maskinen betjenes. ► Fig.70 Hvis du vil bruge den trådløse aktiveringsfunktion, skal du forberede følgende genstande:

• En trådløs enhed (ekstraudstyr)

• En støvsuger, der understøtter den trådløse aktiveringsfunktion Følgende er et overblik over indstilling af den trådløse aktiveringsfunktion. Se de enkelte afsnit for detaljerede procedurer.

1. Montering af en trådløs enhed

2. Maskinregistrering til støvsugeren

3. Start af den trådløse aktiveringsfunktion

Montering af en trådløs enhed Ekstraudstyr FORSIGTIG: Placer maskinen på en ad og stabil overade, når den trådløse enhed monteres. BEMÆRKNING: Fjern støv og snavs fra maski- nen, før den trådløse enhed monteres. Støv eller snavs kan forårsage funktionsfejl, hvis det kommer ind i åbningen til den trådløse enhed. BEMÆRKNING: For at forhindre fejlfunktion forårsaget af statisk elektricitet skal du berøre et statisk aedende materiale som f.eks. en metaldel på maskinen, før du tager den trådløse enhed op. BEMÆRKNING: Ved montering af den trådløse enhed skal du altid sikre dig, at den trådløse enhed er indsat i den korrekte retning, og at låget er lukket helt.

2. Indsæt den trådløse enhed i åbningen, og luk

derefter låget. Ved indsættelse af den trådløse enhed skal frems- pringene justeres i forhold til de forsænkede dele på åbningen. ► Fig.72: 1. Trådløs enhed 2. Fremspring 3. Låg

Ved fjernelse af den trådløse enhed åbnes låget lang- somt. Krogene bag på låget løfter den trådløse enhed, når du trækker låget op. ► Fig.73: 1. Trådløs enhed 2. Krog 3. Låg Når den trådløse enhed er fjernet, skal den opbevares i den medfølgende æske eller i en beholder, der er fri for statisk elektricitet. BEMÆRKNING: Brug altid krogene bag på låget ved fjernelse af den trådløse enhed. Hvis krogene ikke griber fat i den trådløse enhed, skal du lukke låget helt og åbne det langsomt igen. Maskinregistrering til støvsugeren BEMÆRK: Du skal bruge en Makita-støvsuger, der understøtter den trådløse aktiveringsfunktion, til maskinregistreringen. BEMÆRK: Afslut monteringen af den trådløse enhed på maskinen, før maskinregistreringen startes. BEMÆRK: Undgå at slå følgende kontakter til under maskinregistrering:

• afbryderknap på maskinen

• støvsugerkontakt på maskinen

• tænd/sluk-kontakten på støvsugeren BEMÆRK: Se også i brugsanvisningen til støvsugeren. Hvis du vil aktivere støvsugeren, når kontak- ten på maskinen betjenes, skal du først afslutte maskinregistreringen.

1. Sæt batterierne i støvsugeren og maskinen.

2. Sæt standby-kontakten på støvsugeren til

“AUTO”. ► Fig.74: 1. Standby-kontakt

3. Tryk på den trådløse aktiveringsknap på støvsu-

geren i 3 sekunder, indtil den trådløse aktiveringslampe blinker grønt. Tryk derefter på den trådløse aktiverings- knap på maskinen på samme måde. ► Fig.75: 1. Trådløs aktiveringsknap 2. Trådløs aktiveringslampe Hvis støvsugeren og maskinen sammenkædes korrekt, lyser de trådløse aktiveringslamper grønt i 2 sekunder og begynder at blinke blåt. BEMÆRK: De trådløse aktiveringslamper holder op med at blinke grønt efter 20 sekunder. Tryk på den trådløse aktiveringsknap på maskinen, når den tråd- løse aktiveringslampe på støvsugeren blinker. Hvis den trådløse aktiveringslampe ikke blinker grønt, skal du trykke kortvarigt på den trådløse aktiveringsknap og holde den nede igen. BEMÆRK: Når der udføres to eller ere maskinre- gistreringer for én støvsuger, skal maskinregistrerin- gerne udføres en for en. Start af den trådløse aktiveringsfunktion BEMÆRK: Afslut maskinregistreringen for støvsuge- ren før den trådløse aktivering. BEMÆRK: Se også i brugsanvisningen til støvsugeren. Når en maskine er registreret til støvsugeren, kører støvsugeren automatisk, når kontakten på maskinen betjenes. Tryk på afbryderknappen på maskinen for at starte støvsugeren under betjening. Støvsugeren star- ter også med at fungere vha. tryk på støvsugerknappen229 DANSK på maskinen under et hvilket som helst skærearbejde. ► Fig.76

1. Monter den trådløse enhed på maskinen.

3. Sæt standby-kontakten på støvsugeren til

“AUTO”. ► Fig.78: 1. Standby-kontakt

4. Tryk kortvarigt på den trådløse aktiveringsknap på

maskinen. Den trådløse aktiveringslampe blinker blåt. ► Fig.79: 1. Trådløs aktiveringsknap 2. Trådløs aktiveringslampe

5. Tryk på maskinens afbryderknap. Kontroller, om

støvsugeren kører, når der trykkes på afbryderknappen.

6. Tryk på støvsugerknappen for at starte støvsuge-

ren. Kontroller, om den trådløse aktiveringslampe lyser blåt, og om støvsugeren bliver ved med at køre, indtil du trykker på knappen igen.

7. For at stoppe anvendelsen af støvsugeren, skal

du enten slippe afbryderknappen eller trykke på støv- sugerknappen igen. Støvsugeren stopper med at køre nogle få sekunder efter kontaktbetjeningen, og lampen begynder derefter at blinke blåt. BEMÆRK: Kontaktstatus (tænding/slukning af støv- sugeren) kan ses på den trådløse aktiveringslampe. Se afsnittet for beskrivelse af den trådløse aktive- ringslampes status angående detaljer.

8. Tryk på den trådløse aktiveringsknap på maskinen

for at stoppe den trådløse aktivering af støvsugeren. BEMÆRK: Den trådløse aktiveringslampe på maski- nen holder op med at blinke blåt, hvis der ikke sker nogen betjening i 2 timer. Indstil i så fald standby-kon- takten på støvsugeren til “AUTO”, og tryk på den trådløse aktiveringsknap på maskinen igen. BEMÆRK: Støvsugeren starter/stopper med en forsinkelse. Der er en forsinkelse, når støvsugeren registrerer en betjening af kontakten på maskinen. BEMÆRK: Den trådløse enheds transmissionsaf- stand kan variere afhængigt af placeringen og de omgivende forhold. BEMÆRK: Når to eller ere maskiner er registreret til én støvsuger, begynder støvsugeren muligvis at køre, selvom du ikke trykker på afbryderknappen, eller tænder på støvsugerknappen, fordi en anden bruger anvender den trådløse aktiveringsfunktion. Beskrivelse af den trådløse aktiveringslampes status ► Fig.80: 1. Trådløs aktiveringslampe Den trådløse aktiveringslampe viser status for den trådløse aktiveringsfunktion. Se i tabellen nedenfor vedrørende betydningen af lampens status. Status Trådløs aktiveringslampe Beskrivelse Farve Tændt Blinker Varighed Standby Blå 2 timer Den trådløse aktivering af støvsugeren er tilgængelig. Lampen slukkes automatisk, hvis der ikke sker nogen betjening i 2 timer. Når maski- nen kører. Den trådløse aktivering af støvsugeren er tilgængelig, og maski- nen kører. Maskinre- gistrering Grøn

sekunder Klar til maskinregistrering. Venter på registrering fra støvsugeren. 2 sekunder Maskinregistreringen er fuldført. Den trådløse aktiveringslampe begynder at blinke blåt. Annullerer maskinre- gistrering Rød

sekunder Klar til annullering af maskinregistrering. Venter på annullering fra støvsugeren. 2 sekunder Annulleringen af maskinregistreringen er fuldført. Den trådløse aktiveringslampe begynder at blinke blåt. Andre Rød 3 sekunder Der er strøm til den trådløse enhed, og den trådløse aktiverings- funktion starter. Slukket - - Den trådløse aktivering af støvsugeren er stoppet. Annullerer maskinregistrering for støvsugeren Benyt følgende fremgangsmåde ved annullering af maskinregistreringen for støvsugeren.

1. Sæt batterierne i støvsugeren og maskinen.

2. Sæt standby-kontakten på støvsugeren til

“AUTO”. ► Fig.81: 1. Standby-kontakt

3. Tryk på den trådløse aktiveringsknap på støv-

sugeren i 6 sekunder. Den trådløse aktiveringslampe blinker grønt og bliver derefter rød. Tryk derefter på den trådløse aktiveringsknap på maskinen på samme måde. ► Fig.82: 1. Trådløs aktiveringsknap 2. Trådløs aktiveringslampe Hvis annulleringen gennemføres korrekt, lyser de tråd- løse aktiveringslamper rødt i 2 sekunder og begynder at blinke blåt.230 DANSK BEMÆRK: De trådløse aktiveringslamper holder op med at blinke rødt efter 20 sekunder. Tryk på den trådløse aktiveringsknap på maskinen, når den tråd- løse aktiveringslampe på støvsugeren blinker. Hvis den trådløse aktiveringslampe ikke blinker rødt, skal du trykke kortvarigt på den trådløse aktiveringsknap og holde den nede igen. Fejlnding i forbindelse med den trådløse aktiveringsfunktion Udfør selv en inspektion, inden De anmoder om reparation. Hvis De opdager et problem, som ikke er forklaret i brugsanvisningen, må De ikke forsøge at adskille maskinen. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer. Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning Den trådløse aktiveringslampe tændes/blinker ikke. Den trådløse enhed er ikke monteret på maskinen. Den trådløse enhed er ikke monteret korrekt på maskinen. Monter den trådløse enhed korrekt. Terminalen på den trådløse enhed og/ eller åbningen er snavset. Aftør forsigtigt støv og snavs på terminalen på den trådløse enhed, og rengør åbningen. Der er ikke trykket på den trådløse aktiveringsknap på maskinen. Tryk kortvarigt på den trådløse aktiveringsknap på maskinen. Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”. Sæt standby-kontakten på støvsugeren til “AUTO”. Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren. Kan ikke afslutte maskinregistrering/ annullering af maskinregistrering korrekt. Den trådløse enhed er ikke monteret på maskinen. Den trådløse enhed er ikke monteret korrekt på maskinen. Monter den trådløse enhed korrekt. Terminalen på den trådløse enhed og/ eller åbningen er snavset. Aftør forsigtigt støv og snavs på terminalen på den trådløse enhed, og rengør åbningen. Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”. Sæt standby-kontakten på støvsugeren til “AUTO”. Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren. Forkert betjening Tryk kortvarigt på den trådløse aktiveringsknap, og udfør procedurerne for maskinregistrering/annul- lering igen. Maskinen og støvsugeren er ikke i nærheden af hinanden (uden for transmissionsafstand). Flyt maskinen og støvsugeren tættere på hinanden. Den maksimale transmissionsafstand er cirka 10 m, men kan variere afhængigt af forholdene. Inden afslutning af maskinregistrerin- gen/annulleringen; - der er trykket på afbryderknappen på maskinen eller; - der er tændt på støvsugerknappen på maskinen eller; - der er tændt på tænd/sluk-knappen på støvsugeren. Tryk kortvarigt på den trådløse aktiveringsknap, og udfør procedurerne for maskinregistrering/annul- lering igen. Maskinregistreringsprocedurerne på maskinen eller støvsugeren er ikke fuldført. Gennemfør maskinregistreringsprocedurerne både på maskinen og støvsugeren på samme tid. Radiointerferens fra andre apparater, der udsender højintense radiobølger. Hold maskinen og støvsugeren væk fra apparater som f.eks. Wi-Fi-enheder og mikrobølgeovne.231 DANSK Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning Støvsugeren kører ikke, når kontak- ten på maskinen betjenes. Den trådløse enhed er ikke monteret på maskinen. Den trådløse enhed er ikke monteret korrekt på maskinen. Monter den trådløse enhed korrekt. Terminalen på den trådløse enhed og/ eller åbningen er snavset. Aftør forsigtigt støv og snavs på terminalen på den trådløse enhed, og rengør åbningen. Der er ikke trykket på den trådløse aktiveringsknap på maskinen. Tryk kortvarigt på den trådløse aktiveringsknap, og kontroller, at den trådløse aktiveringslampe blinker blåt. Standby-kontakten på støvsugeren er ikke indstillet til “AUTO”. Sæt standby-kontakten på støvsugeren til “AUTO”. Der er registreret mere end 10 maski- ner til støvsugeren. Udfør maskinregistreringen igen. Hvis der er registreret mere end 10 maskiner til støvsugeren, bliver den maskine, der blev registre- ret tidligst, automatisk annulleret. Det lykkedes ikke for støvsugeren at registrere maskiner. Forny maskinregistreringer. Støvsugeren har slettet alle maskinregistreringer. Udfør maskinregistreringen igen. Ingen strømforsyning Tilfør strøm til maskinen og støvsugeren. Maskinen og støvsugeren er ikke i nærheden af hinanden (uden for transmissionsafstand). Flyt maskinen og støvsugeren tættere på hinanden. Den maksimale transmissionsafstand er cirka 10 m, men kan variere afhængigt af forholdene. Radiointerferens fra andre apparater, der udsender højintense radiobølger. Hold maskinen og støvsugeren væk fra apparater som f.eks. Wi-Fi-enheder og mikrobølgeovne. Støvsugeren kører, mens der ikke er nogen af maskinens kontakter i brug. Andre brugere anvender den trådløse aktivering af støvsugeren med deres maskiner. Deaktiver den trådløse aktiveringsknap på de andre maskiner, eller annuller maskinregistreringen af de andre maskiner. VEDLIGEHOLDELSE ADVARSEL: Vær altid sikker på, at værktøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligehol- delse. Hvis du ikke fjerner akkuen og slukker for maskinen, kan det medføre utilsigtet start af maski- nen, hvilket kan forårsage alvorlig personskade. ADVARSEL: Sørg altid for, at rundsavsklin- gen er skarp og ren, for at opnå det bedste og sikreste resultat. Forsøg på at skære med en sløv og/eller snavset klinge kan medføre tilbageslag og resultere i alvorlig personskade. FORSIGTIG: Sørg altid for, at beskyttelses- skærmen lukkes i den oprindelige position, inden du prøver at udføre inspektion eller vedligehol- delse. Under rengøring må beskyttelsesskærmen aldrig klemmes eller bindes til åben position. En udsat klinge kan resultere i personskade. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita ser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. Justering af skærevinklen Dette værktøj er omhyggeligt indstillet og justeret på fabrikken, men indstillingerne kan ændre sig under transport og brug. De kan selv foretage indstillinger som beskrevet herunder, hvis værktøjet ikke er indstillet korrekt: Geringsvinkel Sænk håndtaget helt, og lås det i den laveste position ved hjælp af stopstiften. Skub slæden mod anslaget. Drej indstillingsgrebet mod uret, og gør drejeskiven klar til fast stop-funktionen ved hjælp af låsearmen. Løsn derefter de skruer, der fastgør viseren og geringsvinkelskalaen. ► Fig.83: 1. Indstillingsgreb 2. Låsearm 3. Skrue på viseren 4. Skruer på geringsvinkelskala

5. Geringsvinkelskala

Indstil drejeskiven til positionen 0° ved hjælp af fast stop-funktionen. Vinkl siden af rundsavsklingen i for- hold til anslagets ade ved hjælp af en trekantslineal eller anslagsvinkel. Oprethold denne justering mens du strammer skruerne på geringsvinkelskalaen. Juster derefter viserne (både højre og venstre) i forhold til 0°-positionen på geringsvinkelskalaen, og stram deref- ter skruen på viseren. ► Fig.84: 1. Trekantslineal 2. Viser232 DANSK Skråvinkel 0° skråvinkel Skub slæden mod anslagene, og lås glidebevægelsen med stopstiften. Sænk slæden helt, og lås den i den sænkede position med stopstiften. Drej knappen mod uret, og drej derefter 0°-justeringsbolten gennem to eller tre omdrejninger mod uret for at vippe rundsavsklingen til højre. ► Fig.85: 1. Knap 2. Justeringsbolt til 0° 3. Skrue på viseren Vinkl omhyggeligt siden af rundsavsklingen i forhold til drejeskivens øverste ade ved hjælp af en trekantsli- neal, anslagsvinkel osv. ved at dreje justeringsbolten til 0° med uret. Stram derefter knappen godt til for at fastholde den indstillede vinkel på 0°. ► Fig.86: 1. Trekantslineal 2. Savklinge 3. Øverste ade af drejeskiven Kontroller igen, om siden af rundsavsklingen er vinklet i forhold til drejeskivens overade. Løsn skruen på vise- ren. Juster viseren i forhold til 0°-positionen på skråvin- kelskalaen, og stram derefter skruen. 45° skråvinkel BEMÆRKNING: Før du justerer 45° skråvinklen, skal du fuldføre justeringen af 0° skråvinklen. Løsn knappen, og vip slæden helt til den side, du vil kontrollere. Kontroller, at viseren angiver positionen 45° på skråvinkelskalaen. ► Fig.87: 1. Knap Hvis viseren ikke angiver 45°-positionen, skal du justere den i forhold til 45°-positionen ved at dreje på juste- ringsbolten på skråvinkelskalaen på bundens modsatte side. ► Fig.88: 1. Venstre justeringsbolt til 45° 2. Højre justeringsbolt til 45° Justering af underanslag Juster underanslagene på undergrundpladerne, hvis de ikke ugter med anslagene.

2. Placer en lige forlængerstang, såsom et kvadra-

underanslagene, så forsiden på underanslagene bliver ade mod stangen. Tilspænd derefter boltene. ► Fig.89: 1. Bolt 2. Underanslag 3. Anslag

Rengøring af lampens linse FORSIGTIG: Fjern altid rundsavsklingen inden du rengør lampens linse. BEMÆRKNING: Undlad at fjerne den skrue, der holder linsen. Løsn skruen lidt mere, hvis linsen ikke kommer ud. BEMÆRKNING: Brug en tør klud til at tørre snavset af lampens linse. Pas på ikke at ridse lampens linse, da dette muligvis kan dæmpe belysningen. BEMÆRKNING: Anvend ikke opløsningsmidler eller oliebaserede rengøringsmidler på linsen. LED-lyset bliver svært at se, hvis linsen til lyset bliver snavset. Rengør linsen med regelmæssige mellemrum. Fjern akkuen. Løsn skruen, og træk linsen ud. Rengør forsigtigt linsen med en fugtig blød klud. ► Fig.90: 1. Skrue 2. Linse Efter anvendelse Efter anvendelse aftørres spåner eller støv, der måtte klæbe til værktøjet, med en klud eller lignende. Hold beskyttelsesskærmen ren som beskrevet i afsnittet "Beskyttelsesskærm". Smør de glidende dele på værk- tøjet med maskinolie for at forhindre rustdannelse. EKSTRAUDSTYR ADVARSEL: Dette Makita udstyr og tilbehør bør anvendes sammen med den Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet ekstraudstyr eller tilbehør kan medføre alvorlig personskade. ADVARSEL: Anvend kun Makita ekstraudstyr eller tilbehør til det beregnede formål. Misbrug af ekstraudstyr eller tilbehør kan medføre alvorlig personskade. Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

• Stoppersæt til kronefremspring
