BRUGSANVISNING DUC122ZK MAKITA

Apenas para os países europeus As Declarações de conformidade estão incluídas no Anexo A deste manual de instruções.86 DANSK (Oprindelige anvisninger) Illustrationsoversigt 1Rød indikator 2 Knap 3Akku 4 Indikatorlamper 5 Kontrolknap 6 Låseknap 7 Afbryderknap 8 Skærende led 9Sværd 10 Pil 11 Fjeder 12 Kædehjul 13 Krog 14 Hul 15 Kædehjulsdæksel 16 Drejeknap 17 Olietankhætte 18 Olieinspektionsrude 19 Olietankåbning 20 Næsestyr 21 Nedre del af sværdet 22 Skede (sværdbeskytter) 23 Trykmøtrik 24 Kærvskruetrækker 25 Filter 26 Låsering 27 Slutteskive 28 Slidmarkeringen 29 Kulholderdæksel 30 Skruetrækker SPECIFIKATIONER ADVARSEL: Brug en passende kombination af sværd og savkæde. I modsat fald kan det medføre tilskadekomst.

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.

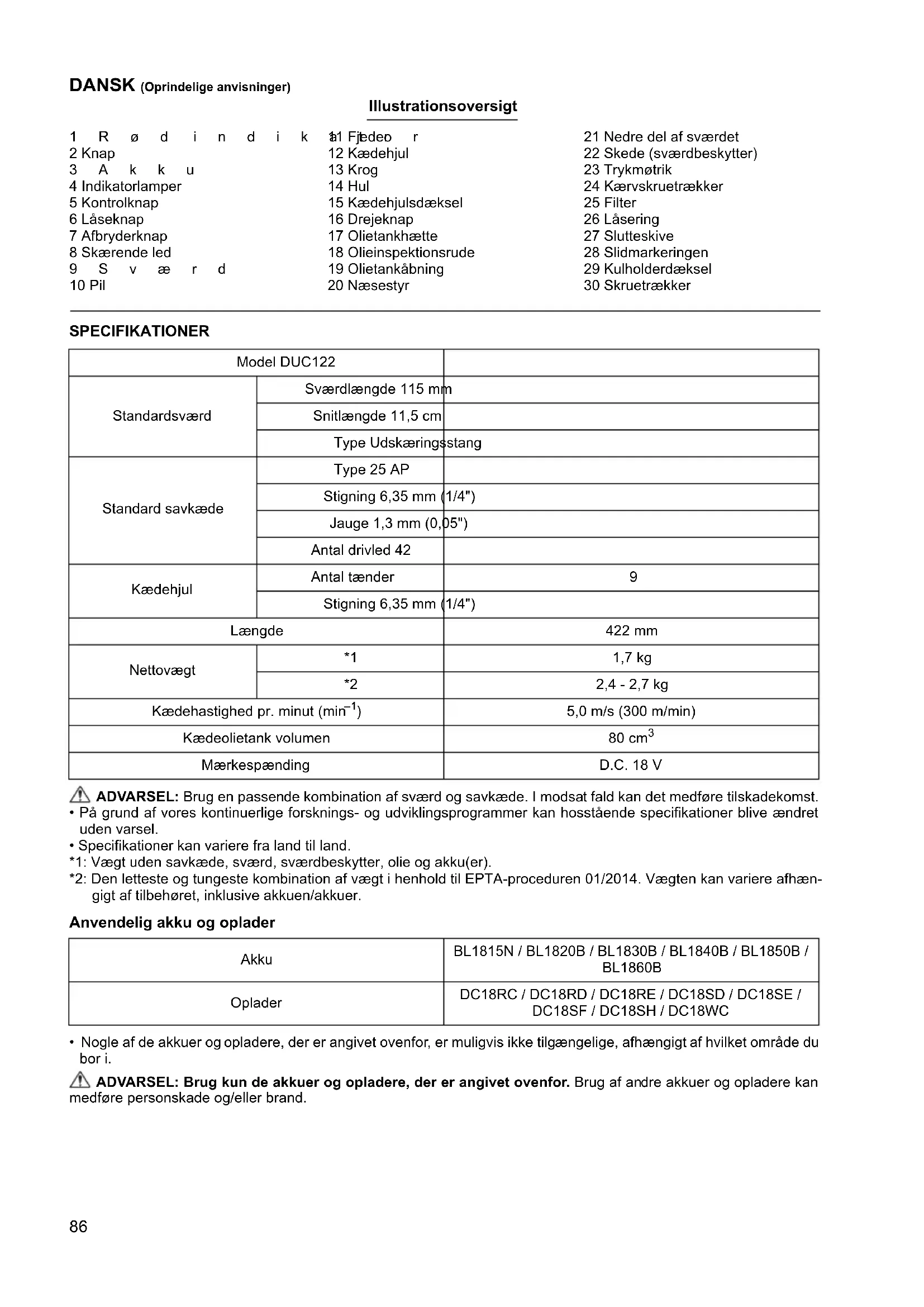

• Specifikationer kan variere fra land til land. *1: Vægt uden savkæde, sværd, sværdbeskytter, olie og akku(er). *2: Den letteste og tungeste kombination af vægt i henhold til EPTA-proceduren 01/2014. Vægten kan variere afhæn- gigt af tilbehøret, inklusive akkuen/akkuer. Anvendelig akku og oplader

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Model DUC122 Standardsværd Sværdlængde 115 mm Snitlængde 11,5 cm Type Udskæringsstang Standard savkæde Type 25 AP Stigning 6,35 mm (1/4") Jauge 1,3 mm (0,05") Antal drivled 42 Kædehjul Antal tænder 9 Stigning 6,35 mm (1/4") Længde 422 mm Nettovægt *1 1,7 kg *2 2,4 - 2,7 kg Kædehastighed pr. minut (min

Mærkespænding D.C. 18 V Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC87 Symboler Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før bru- gen. ENE090-1 Tilsigtet anvendelse Kædesaven er beregnet til afskæring af grene/beskæring af træer. Den er også velegnet til afgreningsarbejde. GEA010-2 Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med denne maskine. Forsømmelse af at over- holde alle nedenstående instruktioner kan medføre elek- trisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktioner til fremtidig refe- rence. Ordet “el-værktøj” i advarslerne henviser til det netforsy- nede (netledning) el-værktøj eller batteriforsynede (akku) el-værktøj. GEB119-3

1. Hold alle kropsdele på god afstand af savkæden,

når kædesaven er i gang. Sørg inden kædesaven startes for, at savkæden ikke er i kontakt med noget. Et øjebliks uopmærksomhed under anven- delse af kædesaven kan bevirke, at dit tøj eller dine kropsdele kommer i kontakt med savkæden.

2. Hold altid kædesaven med din højre hånd på det

øverste håndtag og din venstre hånd på det for- reste håndtag. Hvis du holder i kædesaven med omvendt placering af hænderne, øges risikoen for tilskadekomst, hvorfor dette aldrig bør gøres.

3. Hold altid kun i maskinen i de isolerede grebfla-

der, da savkæden kan komme i berøring med skjulte ledninger. En savkæde, der kommer i berø- ring med en strømførende ledning, kan gøre de udsatte metaldele på maskinen strømførende, hvil- ket kan give operatøren elektrisk stød.

4. Bær sikkerhedsbriller og høreværn. Anvendelse

af yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Fyldestgørende beskyttel- sestøj vil reducere risikoen for tilskadekomst forår- saget af flyvende afskær eller utilsigtet kontakt med savkæden.

5. Sørg altid for godt fodfæste.

6. Når du skærer en gren, der er spændt, skal du

være på vagt mod tilbageslag. Når spændingen i træfibrene udløses, kan den spændte gren ramme operatøren og/eller slynge kædesaven ud af kontrol.

7. Udvis den største forsigtighed, når du skærer

krat og unge træer. Det tynde materiale kan blive fanget i savkæden og blive slynget mod dig eller kaste dig ud af balance.

8. Bær altid kædesaven i det forreste håndtag med

kædesaven slukket og vendende bort fra krop- pen. Når kædesaven transporteres eller lægges til opbevaring, skal sværdbeskytteren altid sæt- tes på. Korrekt håndtering af kædesaven vil redu- cere sandsynligheden for utilsigtet kontakt med den kørende savkæde.

• Læs brugsanvisningen.

• Brug passende beskyttelse til fød- der/ben og hænder/arme.

• Må ikke udsættes for fugt.

• Maks. tilladt skærelængde

• Retning af kædens bevægelse

• Kun for lande inden for EU På grund af tilstedeværelsen af far- lige komponenter i udstyret kan affald af elektrisk og elektronisk udstyr, akkumulatorer og batterier have en negativ indvirkning på mil- jøet og folkesundheden. Bortskaf ikke elektriske og elektroni- ske apparater eller batterier sam- men med husholdningsaffald! I overensstemmelse med EF-direk- tiv om affaldshåndtering af elektrisk og elektronisk udstyr og om akku- mulatorer og batterier og affaldsak- kumulatorer og -batterier, og i overensstemmelse med national lovgivning, skal brugt elektrisk udstyr, batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kom- munalt affald, der er etableret i hen- hold til bestemmelserne om miljøbeskyttelse. Dette er angivet ved symbolet på den krydsede skraldespand, der er placeret på udstyret. Ni-MH Li-ion

• Garanteret lydeffektniveau i henhold til EU-direktivet om maskiner til udendørs brug.

• Lydeffektniveau i henhold til Austra- liens NSW forordning om støjemis- sion88

9. Følg instruktionerne for smøring, kædespæn-

ding og udskiftning af tilbehør. En fejlagtigt spændt eller smurt kæde kan enten knække, eller risikoen for tilbageslag kan øges.

10. Hold håndtagene tørre, rene og fri for olie og

fedt. Fedtede, olieindsmurte håndtag er glatte og kan medføre tab af herredømmet.

11. Skær kun i træ. Anvend ikke kædesaven til andre

formål end dem, den er beregnet til. Anvend for eksempel ikke kædesaven til at skære i plastic, mur- værk eller byggematerialer, som ikke er af træ. Anvendelse af kædesaven til andre formål end de tilsigtede kan resultere i farlige situationer.

12. Årsager til tilbageslag, og hvordan operatøren

kan forhindre det: Tilbageslag kan opstå, hvis næsen eller spidsen af sværdet berører en genstand, eller hvis træet lukker sammen og klemmer savkæden fast i snittet. Spids- kontakt kan i visse tilfælde forårsage en pludselig baglæns reaktion, hvorved sværdet trykkes op og til- bage mod operatøren. Hvis savkæden klemmes fast langs sværdets overside, kan sværdet blive presset hurtigt tilbage mod operatøren. Begge disse reaktio- ner kan bevirke, at du mister herredømmet over saven, hvilket kan resultere i alvorlig tilskadekomst. Stol ikke udelukkende på de sikkerhedsanordninger, som er indbygget i saven. Som bruger af en kæde- sav bør du tage adskillige forholdsregler for at for- hindre, at der sker ulykker og tilskadekomst under skærearbejdet. Tilbageslag er et resultat af misbrug og/eller forkert anvendelse af saven eller ukorrekte forhold og kan undgås ved, at de herunder anviste rigtige forholds- regler overholdes:

• Hold godt fast i kædesaven med tommelfingre og de andre fingre omkring savens håndtag og med begge hænder på saven, og placer kroppen og armen således, at tilbageslag modvirkes. Tilbage- slag kan forhindres af operatøren, hvis de rigtige forholdsregler tages. Slip ikke kædesaven.

• Stræk dig ikke for langt, og skær ikke over skul- derhøjde. Dette bidrager til at forebygge utilsigtet spidskontakt og muliggør en bedre beherskelse af kædesaven i uventede situationer.

• Anvend udelukkende udskiftningssværd og - kæder, som er specificeret af fabrikanten. For- kerte udskiftningssværd og -kæder kan medføre brud på kæden og/eller tilbageslag.

• Følg fabrikantens anvisninger for slibning og ved- ligeholdelse af savkæden. Mindskning af dybde- målerhøjden kan føre til øget tilbageslag.

13. Kontroller inden arbejdet påbegyndes, at kæde-

saven er i korrekt arbejdstilstand, og at dens til- stand opfylder betingelserne i sikkerhedsregulativerne. Kontroller specielt at:

• Stopbremsen fungerer ordentligt,

• Sværdet og kædehjulsdækslet er korrekt monte- ret,

• Kæden er blevet skærpet og spændt i overens- stemmelse med regulativerne.

14. Start ikke kædesaven med kædedækslet monte-

ret. Hvis kædesaven startes med kædedækslet monteret, kan det bevirke, at kædedækslet slynges fremad med tilskadekomst og skade på genstande omkring operatøren til følge. Supplerende sikkerhedsadvarsler:

1. Hold tilskuere eller dyr væk fra arbejdsområdet

under kædesavens anvendelse. Specifikke sikkerhedsadvarsler for kædesave med et øverste håndtag

1. Denne kædesav er specielt udviklet til vedlige-

holdelse af træer og trækirurgi. Kædesaven er kun beregnet til brug af korrekt oplærte perso- ner. Overhold alle instruktioner, fremgangsmå- der og anbefalinger fra den relevante professionelle organisation. I modsat fald kan der ske dødsulykker. Det anbefales altid at anvende en hævet platform (kran, lift) ved sav- ning i træer. Rappellingsteknikker er ekstremt farlige og kræver særlig uddannelse. Operatø- rerne skal være uddannet, så de er bekendt med brugen af sikkerhedsudstyr og klatreteknikker. Brug altid de korrekte bælter, reb og karabinha- ger ved arbejde i træer. Brug altid fastgørelses- udstyr til både operatøren og saven.

2. Udfør rengøring og vedligeholdelse før opbeva-

ring i overensstemmelse med brugsanvisningen.

3. Kontroller, at kædesaven er placeret sikkert ved

transport i bil, for at undgå lækage af brændstof eller kædeolie, beskadigelse af maskinen og per- sonskade.

4. Påfyld ikke kædeolie i nærheden af ild. Ryg

aldrig, mens du påfylder kædeolie.

5. National lovgivning begrænser muligvis brugen

6. Hvis udstyret udsættes for hårde stød, eller det

tabes, skal du kontrollere dets tilstand, før du fortsætter med arbejdet. Tjek kontrolelemen- terne og sikkerhedsenhederne for fejl. Hvis der er nogen beskadigelse eller tvivl, skal du bede vores autoriserede servicecenter om at udføre inspektion og reparation.

7. Hold saven fast på plads for at undgå, at saven

skøjter (glidende bevægelse) eller hopper, når du starter et snit.

8. Ved af slutningen af snittet skal du omhyggeligt

sørge for at opretholde balancen på grund af “faldet”.

9. Tag højde for vindretningen og -hastigheden.

Undgå savsmuld og kædeoliestøv. Beskyttelsesudstyr

1. For at undgå hoved-, øjen-, hånd- eller fodskader

samt for at beskytte din hørelse skal du bære føl- gende beskyttelsesudstyr ved brug af kædesa- ven:

– Typen af beklædning bør være passende, dvs. det skal være stramtsiddende, men ikke hæm- mende. Undlad at bære smykker eller tøj, der kan vikle sig ind i buske eller krat. Bær altid hårnet, hvis du har langt hår! – Der skal altid bæres sikkerhedshjelm, når du arbejder med kædesaven. Sikkerhedshjelmen skal regelmæssigt kontrolleres for beskadigelse og skal udskiftes senest efter 5 år. Brug kun god- kendte sikkerhedshjelme. – Sikkerhedshjelmens ansigtsskærm (eller beskyt- telsesbrillerne) beskytter dig mod savsmuld og træspåner. Bær altid beskyttelsesbriller eller ansigtsskærm, når du bruger kædesaven, for at undgå øjenskader. – Bær passende udstyr til beskyttelse mod støj (øremuffer, ørepropper osv.) – Beskyttelsesjakken består af 22 lag nylon og beskytter operatøren mod snitsår. Den skal altid bæres, når du arbejder fra platforme i højden (kraner, lifte), fra platforme, der er monteret på sti- ger, eller når du klatrer med reb. –De beskyttende overallbukser er fremstillet af nylontøj med 22 lag og beskytter mod snitsår. Vi anbefaler kraftigt brug af disse. – Beskyttelseshandsker fremstillet af kraftigt læder er en del af det anbefalede udstyr og skal altid bæres ved brug af kædesaven. – Under brug af kædesaven skal der altid bæres sikkerhedssko eller sikkerhedsstøvler med skridsikre såler, stålsnuder og benbeskyttelse. Sikkerhedssko, der er forsynet med et beskyttel- seslag, yder beskyttelse mod snitsår og sørger for sikkert fodfæste. Ved arbejde i træer skal sik- kerhedsstøvlerne være egnet til klatreteknik. Vibration

1. Personer med dårligt blodomløb, der udsættes for

kraftige vibrationer, kan risikere beskadigelse af blodkar eller nervesystemet. Vibrationer kan med- føre følgende symptomer i fingre, hænder eller håndled: “Sovende” led (følelsesløshed), prikken, smerte, stikkende fornemmelse, ændring af hudfar- ven eller af huden. Søg læge, hvis nogen af disse symptomer opstår! For at undgå risiko for “hvide fingre” skal du holde dine hænder varme under bru- gen og holde udstyret og tilbehøret i god stand. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til pro- duktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overhol- des. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. ENC007-17

1. Læs alle instruktioner og advarselsmærkater på

(1) akku-opladeren, (2) akkuen og (3) produktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan muligvis

den er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, for- brændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene, skal

De straks skylle den ud med rent vand og deref- ter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige for- brændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen på

steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Ved kommerciel transport, f.eks. af tredjeparts trans- portselskaber, skal særlige krav til forpakning og mærkning overholdes. Ved forberedelse af udstyret til forsendelse skal du kontakte en ekspert i farligt gods. Overhold også eventuel mere detaljeret national lovgivning. Tape eller tildæk åbne kontakter, og pak batteriet på en måde, så det ikke kan flytte sig rundt i pakningen.

11. Når akkuen bortskaffes, skal du fjerne den fra

maskinen og bortskaffe den på et sikkert sted. Følg de lokale love vedrørende bortskaffelsen af batterier.

12. Brug kun batterierne med de produkter, som

Makita specificerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektro- lyt.

13. Hvis maskinen ikke skal bruges i længere tid ad

gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpasselig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage for- brændinger.

16. Sørg for, at spåner, støv eller jord ikke sætter sig

fast i akkuens terminaler, huller og riller. Det kan forårsage opvarmning, antændelse, sprængning og funktionsfejl i maskinen eller akkuen, hvilket kan medføre forbrændinger eller personskade.90

17. Medmindre maskinen understøtter brugen i nær-

heden af elektriske højspændingsledninger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvis medføre funktionsfejl på eller nedbrud af maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uorigi- nale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, personskade eller beskadigelse. Det ugyldiggør også Makita-garantien for Makita-maski- nen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt afladet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøjeffekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku. Overop-

ladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne den

fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i læn-

gere tid (mere end seks måneder). FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for at værktøjet er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funkti- oner på værktøj. Isætning og udtagning af akku (Fig. 1)

• Sluk altid for maskinen, før akkuen installeres eller tages ud.

• Hold godt fast i værktøjet og akkuen, når akkuen installeres eller fjernes. Forsømmelse af at holde maskinen og akkuen fast kan bevirke, at de glider af hænde med beskadigelse af maskinen og akkuen og tilskadekomst til følge. For at fjerne akkuen, skal man skyde den fra værktøjet, idet man skyder knappen på forsiden af akkuen i stilling. For at installere akkuen, skal man sætte tungen på akkuen ud for rillen i huset og skyde den på plads. Sæt den hele vejen ind, så den låses på plads med et lille klik. Hvis den røde indikator på oversiden af knappen er syn- lig, betyder det, at den ikke er helt låst. FORSIGTIG:

• Sæt altid akkuen helt ind, så den røde indikator ikke kan ses. Hvis den ikke er sat helt ind, kan den ved et uheld falde ud af værktøjet, hvorved omkringstående eller De selv kan komme til skade.

• Sæt ikke akkuen i med magt. Hvis akkuen ikke glider nemt på plads, betyder det, at den ikke sættes korrekt

Beskyttelsessystem til værktøj/batteri Maskinen er forsynet med et beskyttelsessystem til maskine/batteri. Systemet afbryder automatisk strøm- men for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maski- nen eller batteriet udsættes for et af følgende forhold:

• Overbelastningsbeskyttelse Denne beskyttelse aktiveres, når maskinen anven- des på en sådan måde, at den bruger unormalt meget strøm. Sluk i så fald for maskinen, og stop den anvendelse, der medførte, at maskinen blev overbelastet. Tænd derefter for maskinen for at starte igen.

• Beskyttelse mod overophedning Denne beskyttelse aktiveres, når maskinen eller bat- teriet er overophedet. Lad i så fald maskinen og bat- teriet køle af, før der tændes for maskinen igen.

• Beskyttelse mod overafladning Denne beskyttelse aktiveres, når den resterende batterikapacitet bliver lav. I denne situation skal du fjerne batteriet fra maskinen og lade batteriet op. Angivelse den tilbageværende akku-kapacitet (Fig. 2) Kun for akkuer med indikatoren Tryk på kontrolknappen på akkuen for at angive den til- bageværende akku-kapacitet. Indikatorlamperne lyser i et par sekunder.

• Afhængigt af brugsforholdene og den omgivende tem- peratur, kan indikeringen afvige en smule i forhold til den faktiske kapacitet.

• Den første indikatorlampe (længst mod venstre) vil blinke, når batteribeskyttelsessystemet aktiveres. Afbryderknapbetjening (Fig. 3) FORSIGTIG:

• Før akkuen sættes i værktøjet, bør De altid kontrollere, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes. For at forhindre utilsigtet indtrykning af afbryderknappen er værktøj forsynet med en låseknap. For at starte værktøjet trykkes låseknappen ind, hvorefter der trykkes på afbryderknappen. Slip afbryderknappen for at standse. Indikatorlamper Tilbageværende kapacitet Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Oplad akkuen. Akkuen kan have fungeret forkert.91 SAMLING FORSIGTIG:

• Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Montering og afmontering af savkæde FORSIGTIG:

• Kontrollér altid, at værktøjet er slået fra, og at akkuen er fjernet, før De monterer eller afmonterer savkæden.

• Bær altid beskyttelseshandsker, når De monterer eller afmonterer savkæden.

• Anvend kun savkæden og sværdet med en sværd- spids, som er beregnet til denne kædesav (se uddraget af reservedelslisten).

• For at forhindre tilbageslag må man ikke fjerne sværd- spidsen eller skifte sværdet ud med et uden spids. Montering af savkæden Sæt den ene ende af savkæden på toppen af sværdet. Sæt på dette tidspunkt savkæden på som vist på illustra- tionen, da den drejer i retningen vist med pilen. (Fig. 4) Anbring savkæden således, at fjederen er placeret inden i den, og anbring den anden ende af savkæden omkring kædehjulet som vist på illustrationen. (Fig. 5) Drej sværdet i retningen mod uret og anbring det samti- digt således, at enden af sværdet kontakter fjederen. (Fig. 6) Sæt krogen på kædehjulsdækslet ind i hullet i værktøjet og anbring derefter kædehjulsdækslet på værktøjet. (Fig. 7) Drej drejeknappen i retningen med uret for at stramme skruen godt til. (Fig. 8) Afmontering af savkæden Løsn skruen ved at dreje drejeknappen i retningen mod uret, indtil kædehjulsdækslet går af. (Fig. 9) Tag kædehjulsdækslet af. Fjern savkæden og sværdet fra værktøjet. Indstilling af kædesavens spænding (Fig. 10 og 11) Hvis skruen blot løsnes en smule, kan savkædens spæn- ding indstilles. Stram skruen godt til, når indstillingen er udført. FORSIGTIG:

• Lige efter at den nye savkæde er monteret, vil den i et stykke tid have tendens til at blive løs. Kontroller derfor af og til savkædens spænding inden brugen.

• Hvis savkædens spænding er lav, kan den blive fejlpla- ceret.

• Installation og aftagning af savkæden bør udføres på et ryddeligt sted, sov er fri for savsmuld og lignende. Barkstøtte (ekstraudstyr) (Fig. 12) Hvis De vil påmontere en barkstøtte, skal De følge nedenstående trin:

1. Fjern kædehjulsdækslet, savkæden og sværdet,

som beskrevet i denne brugsvejledning.

2. Match hullerne i barkstøtten med hullerne i kædesa-

3. Spænd barkstøtten godt fast med skruer.

ANVENDELSE Smøring (Fig. 13) Savkæden smøres automatisk, når værktøjet er i brug. Kontroller mængden af tilbageværende olie i olietanken gennem olieinspektionsruden. For at fylde tanken op, skal man tage hætten af olietankåbningen. Når tanken er fyldt op, skal man altid skrue den medføl- gende olietankhætte på kædesaven. FORSIGTIG:

• Når kædesaven for første gang fyldes op med kædeolie, eller tanken fyldes op igen, efter at den er blevet helt tom, skal der påfyldes olie op til bundkanten af påfyldningsstudsen. Hvis dette ikke gøres, kan olieforsyningen blive mangelfuld.

• Mht. savkædeolie, skal der udelukkende anvendes olie beregnet til Makita-kædesave eller olie, som fås i han- delen.

• Anvend aldrig olie, som indeholder snavs og partikler eller flygtig olie.

• Ved beskæring af træer skal der anvendes planteolie. Anvendelse af mineralsk olie kan skade træerne.

• Pres aldrig kædesaven under beskæring af træer.

• Bekræft, inden skæringen pabegyndes, at den medføl- gende olietankhætte er skruet på plads. Hold kædesaven væk fra træet. Start den og vent, indtil smøremidlet på saven er tilstrækkeligt. Bring næsestyret/den nedre del af sværdet i kontakt med den gren, som skal skæres, inden De tænder for saven. Skæring uden at næsestyret/det nedre del af sværdet er i kontakt med grenen, kan bevirke, at sværdet kaster sig med tilskadekomst af operatøren som resultat. Sav i det træ, der skal skæres, ved blot at føre saven nedad. Beskæring af træer FORSIGTIG:

• Hold alle kropsdele væk fra savkæden, når motoren er i gang.

• Hold fast på saven med begge hænder, når motoren kører.

• Stræk ikke armene for langt ud. Sørg hele tiden for sik- kert fodfæste og balance. Bring næsestyret/den nedre del af sværdet i kontakt med den gren, som skal skæres, inden De tænder for saven. Hvis man skærer uden at bringe næsestyret/den nedre del af sværdet i kontakt med grenen, kan dette bevirke, at sværdet kaster sig med tilskadekomst af operatøren som resultat. (Fig. 14 og 15) Når der saves tykke grene, skal der først laves en lille undersavning, hvorefter der færdigsaves ovenfra. (Fig. 16) Hvis man forsøger at save tykke grene nedenfra, kan grenen brække nedad og klemme fast om sværdet. Hvis man forsøger at save tykke grene ovenfra uden at lave en lille undersavning, vil grenen flække. (Fig. 17) Hivs man ikke kan save igennem emnet i et snit: Sav med et let tryk samtidig med at saven trækkes lidt til- bage, sværdspidsen skærer sig lidt nedad og snittet fær- diggøres ved at håndtaget løftes opad. (Fig. 18) Når saven skal bæres (Fig. 19) Fjern altid akkuen og dæk sværdet med skeden, før værktøj bæres. Tildæk også akkuen med akkudækslet. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for at værktøj er slukket, og at akkuen er taget ud, før der udføres eftersyn eller vedligeholdelse på værktøj.92

• Bær altid beskyttelseshandsker, når der udføres efter- syn eller vedligeholdelse.

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Resultatet kan blive misfarvning, deforme- ring eller revner. Skærpning af savkæden FORSIGTIG:

• Tag altid akkuen ud og brug sikkerhedshandsker, når De udfører arbejde på savkæden. Skærp savkæden, hvis: – der frembringes melet savsmuld, når der skæres i fug- tigt træ, – kæden kun gennemskærer træet med besvær, selv hvis der anvendes et kraftigt tryk, – skærekanten er klart ødelagt, – saven trækker til venstre eller højre i træet. Årsagen til dette fænomen er uensartet skærpning af savkæden eller beskadigelse af kun den ene side. (Fig. 20) Skærp savkæden hyppigt, men fjern kun en smule materiale hver gang. To eller tre strøg med en fil er sædvanligvis tilstrækkeligt til at udføre en almindelig skærpning. Når savkæden er blevet skærpet adskillige gange, skal den skærpes af en MAKITA-butik med speciale i reparationer. Fil og korrekt anvendelse af fil (Fig. 21) – Anvend en speciel rund fil (ekstraudstyr) til savkæder med en diameter på 4 mm til at skærpe kæden. Almin- delige runde filer er ikke egnede. – Filen bør kun være i kontakt med materialet ved frem- adstrøget. Hæv filen fra materialet ved returstrøget. – Skærp det korteste skærende led først. Længden af dette skærende led er så måledimensionen for alle andre skærende led på kædesaven. – Før filen som vist på illustrationen. – Det er nemmere at føre filen, hvis en filholder (tilbe- hør) anvendes. Filholderen har afmærkninger til den korrekte skærpningsvinkel på 30° (sæt afmærknin- gerne parallelt med savkæden) og begrænser dybden af gennemskæringen (til 4/5 af fildiameteren). Før filen som vist på illustrationen. (Fig. 22) – Kontroller, når kæden er skærpet, højden af dybdemå- leren ved hjælp af kædemålerværktøjet (ekstraudstyr). – Fjern alt fremspringende materiale, hvor småt det end måtte være, ved hjælp af en speciel flad fil (ekstraud- styr). – Afrund forsiden af dybdemåleren igen. – Skyl snavs og partikler bort fra savkæden, når dybde- målerens højde er indstillet. Rengøring af sværd (Fig. 23) Spåner og savsmuld samler sig i sværdrillen, tilstopper den og vanskeliggør oliestrømningen. Fjern altid spåner og savsmuld, når savkæden hvæsses eller udskiftes. Rengøring af oliefilteret ved olieudløbshullet Små støv- og andre partikler kan samle sig i oliefilteret ved olieudløbshullet under arbejdet. Små støv- og andre partikler, som får lov til at samle sig i oliefilteret, kan forringe olieudløbsstrømmen og medføre en utilstrækkelig smøring af hele savkæden. Rengør filteret som vist herunder, hvis oliestrømmen er for svag ved toppen af sværdet. Tag akkuen ud af værktøjet. Fjern kædehjulsdækslet og savkæden fra værktøjet. (Se ansnittet “Montering og afmontering af savkæden”). Fjern trykmøtrikken ved hjælp af en kærvskruetrækker med et smalt skaft eller lignende. (Fig. 24) Tag filteret ud af kædesaven og fjern små støv- og andre partikler fra det. Hvis filteret er for snavset, skal det skif- tes ud med et nyt. (Fig. 25) Sæt akkuen i værktøjet. Tryk på afbryderknappen for at fjerne akkumulerede støv- og andre partikler bort fra olieudløbshullet ved at lade kædeolie flyde ud. (Fig. 26) Tag akkuen ud af værktøjet. Sæt det rengjorte oliefilter i olieudløbshullet. Hvis filteret er for snavset, skal det skiftes ud med et nyt. (Fig. 27) Sæt trykmøtrikken med den rigtige side opad som vist på illustrationen i olieudløbshullet for at fastgøre filteret. Hvis filteret ikke kan fastgøres med en fejlformet trykmøtrik, skal trykmøtrikken skiftes ud med en ny. (Fig. 28) Monter kædehjulsdækslet og savkæden på værktøjet igen. Udskiftning af kædehjulet (Fig. 29 og 30) Kontroller kædehjulets tilstand, inden en ny savkæde monteres. FORSIGTIG:

• Et udtjent kædehjul vil beskadige en ny savkæde. I sådant et tilfælde skal kædehjulet skiftes ud med et nyt. Kædehjulet skal monteres således, at det altid vender som vist på illustrationen. Sæt altid den nye låsering på, når kædehjulet skiftes ud. Udskiftning af kul (Fig. 31 og 32) Udtag og efterse kullene med regelmæssige mellemrum. Udskift kullene, når de er slidt ned til slidmarkeringen. Hold kullene rene og i stand til frit at glide ind i holderne. Begge kul skal udskiftes parvist samtidigt. Anvend kun identiske kulbørster. Benyt en skruetrækker til at afmontere kulholderdæks- lerne. Tag de slidte kul ud, isæt de nye og fastgør deref- ter kulholderdækslerne. Opbevaring af værktøj Rengør værktøjet, inden den lægges til opbevaring. Fjern alle savspåner fra værktøjet, efter at kædehjuldækslet er taget af. Når værktøjet er rengjort, skal den køres uden belastning for at smøre savkæden og sværdet. Dæk sværdet med skeden. Fjern olie fra olietanken for at tømme den, og anbring kædesaven med tankhætten opad. For at opretholde produktets SIKKERHED og PÅLIDE- LIGHED bør reparation, vedligeholdelse og justering kun udføres af et Makita Service Center med anvendelse af originale Makita udskiftningsdele.93 Vejledning i periodisk vedligeholdelse Hvis De vil sikre Deres kædesav en lang levetid, undgå skader og sikre, at sikkerhedsanordningerne fungerer fuldt ud, bør De regelmæssigt gennemføre følgende vedligeholdelse. Garantikrav godtages kun, hvis dette arbejde er blevet udført regelmæssigt og korrekt. Såfremt den foreskrevne vedli- geholdelse ikke udføres, kan det medføre ulykker! Operatøren af kædesaven bør ikke udføre vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsvejledning. Alt sådant arbejde bør udelukkende udføres af et autoriseret servicecenter.

Driftstid Emne Før brug Hver dag Hver uge Hver 3. måned Årligt Før opbeva- ring Kædesav Kontrol. Rengøring. Kontrolleres på autoriseret servicecenter. Savkæde Kontrol. Skærpes om nødvendigt. Sværd Kontrol. Tages af kædesaven. Smøring af kæden Kontrollér olietilførslen. Afbryderknap Kontrol. Låseknap Kontrol. Olietankhætte Kontrollér spændingen. Kædefanger Kontrol. Skruer og møtrikker Kontrol.94 FEJLSØGNING Inden De sender kædesaven til reparation, bør De foretage Deres egen inspektion. Hvis De finder et problem, der ikke er forklaret i brugsvejledningen, bør De ikke forsøge at skille værktøjet ad. Kontakt i stedet Makitas autoriserede ser- vicecenter, og få altid anvendt originale Makita reservedele ved reparationen.

• Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for person- skade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbe- hør, bedes De kontakte Deres lokale Makita Servicecen- ter.

• Forskellige typer originale Makita-akkuer og opladere

• Nogle ting på denne liste kan være inkluderet i værktøjspakken som standardtilbehør. Det kan være forskellige fra land til land. Støj Det typiske A-vægtede støjniveau bestemt i henhold til EN62841-1 og EN ISO 11681-2, alt efter hvad der er relevant: Lydtryksniveau (L

• De(n) angivne støjemissionsværdi(er) er målt i over- ensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne støjemissionsværdi(er) kan også anven- des i en præliminær eksponeringsvurdering. ADVARSEL:

• Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behand- les. Fejl Årsag Løsning Kædesaven vil ikke starte. Akku er ikke sat i. Sæt akkuen korrekt i. Akku-problem (underspænding). Genoplad akkuen. Hvis opladning ikke løser problemet, bør akkuen udskiftes. Motoren standser efter kort tids brug. Akkuens opladningsniveau er lavt. Genoplad akkuen. Hvis opladning ikke løser problemet, bør akkuen udskiftes. Ingen olie på kæden. Olietanken er tom. Fyld olietanken. Olieføringssporet er snavset. Rengør olieføringssporet. Fejlfunktion af oliepumpe. Send kædesaven til reparation hos dit lokale autoriserede servicecenter. Saven når ikke op på maks. omdrejningshastighed. Akkuen er sat forkert i. Sæt akkuen i som beskrevet i denne brugervejledning. Akkuens opladningsniveau er lavt. Genoplad akkuen. Hvis opladning ikke løser problemet, bør akkuen udskiftes. Drivsystemet fungerer ikke korrekt. Send kædesaven til reparation hos dit lokale autoriserede servicecenter. Kæden stopper ikke: Afbryd omgående maskinen! Fejlfunktion af afbryder. Send kædesaven til reparation hos dit lokale autoriserede servicecenter. Abnorme vibrationer: Afbryd omgående maskinen! Sværdet eller savkæden er løs. Justér sværdet og savkædens spænding. Funktionsfejl på værktøjet. Send kædesaven til reparation hos dit lokale autoriserede servicecenter.95

• Sørg for at identificere de sikkerhedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugs- forhold (med hensyntagen til alle dele i brugscyk- lussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbryderti- den). Vibration Den samlede vibrationsværdi (treaksial vektorsum) bestemt i henhold til EN62841-1 og EN ISO 11681-2, alt efter hvad der er relevant: Arbejdstilstand: skæring i træ Vibrationsemission (a h,W ): 5,9 m/s

Usikkerhed (K): 1,5 m/s

• De(n) angivne totalværdi(er) for vibration er målt i over- ensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden.

• De(n) angivne totalværdi(er) for vibration kan også anvendes i en præliminær eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske anven- delse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles.
