BRUGSANVISNING DTD157Z MAKITA

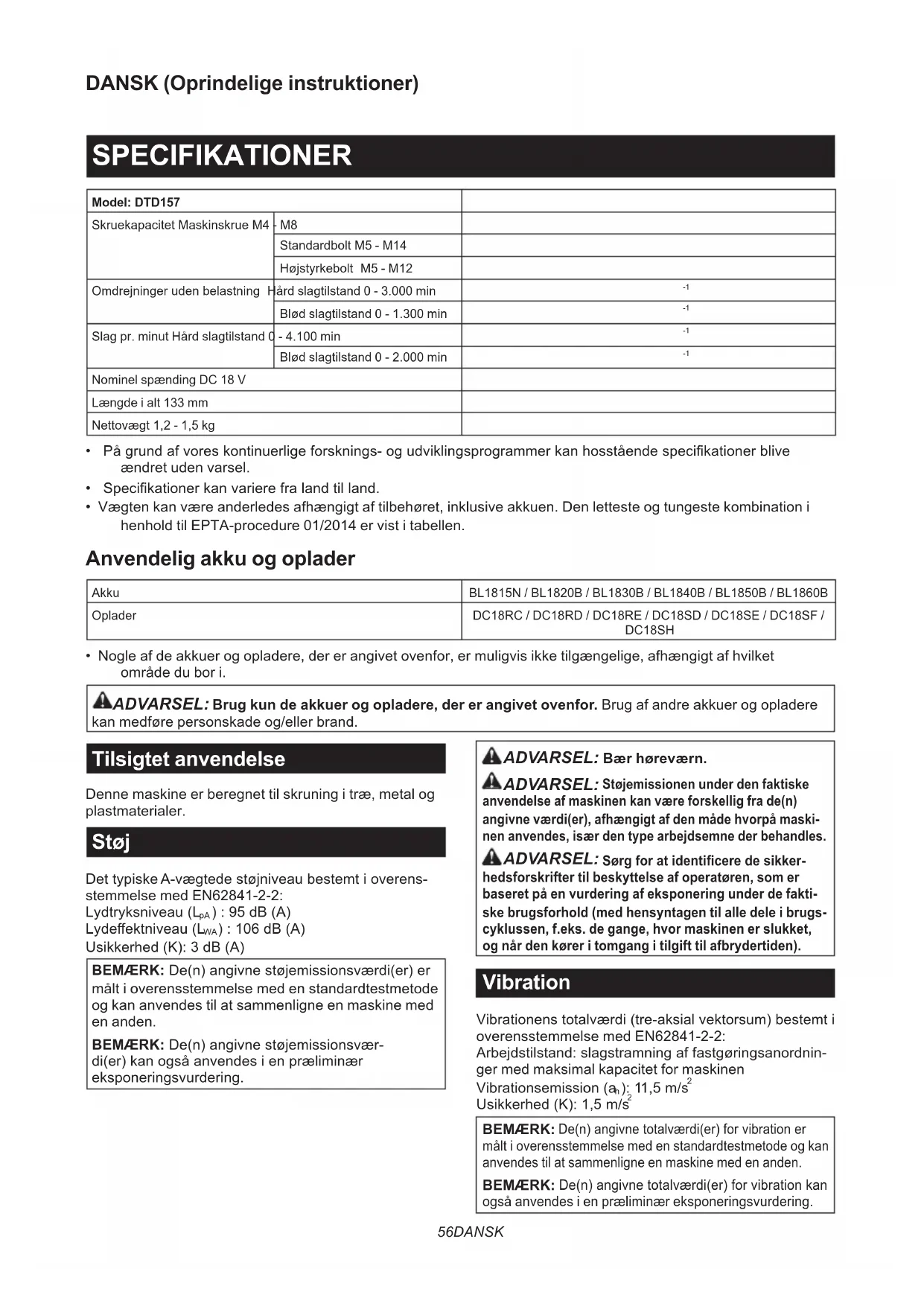

Nominel spænding DC 18 V Længde i alt 133 mm Nettovægt 1,2 - 1,5 kg

• Pågrundafvoreskontinuerligeforsknings-ogudviklingsprogrammerkanhosståendespecikationerblive ændret uden varsel.

• Specikationerkanvarierefralandtilland.

• Vægten kan være anderledes afhængigt af tilbehøret, inklusive akkuen. Den letteste og tungeste kombination i henhold til EPTA-procedure 01/2014 er vist i tabellen. Anvendelig akku og oplader Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Oplader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Nogle af de akkuer og opladere, der er angivet ovenfor, er muligvis ikke tilgængelige, afhængigt af hvilket område du bor i. ADVARSEL: Brug kun de akkuer og opladere, der er angivet ovenfor. Brug af andre akkuer og opladere kan medføre personskade og/eller brand. Tilsigtet anvendelse Denne maskine er beregnet til skruning i træ, metal og plastmaterialer. Støj DettypiskeA-vægtedestøjniveaubestemtioverens- stemmelse med EN62841-2-2: Lydtryksniveau(L

):106dB(A) Usikkerhed(K):3dB(A) BEMÆRK:De(n)angivnestøjemissionsværdi(er)er målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK:De(n)angivnestøjemissionsvær- di(er)kanogsåanvendesienpræliminær eksponeringsvurdering. ADVARSEL: Bær høreværn. ADVARSEL: Støjemissionen under den faktiske anvendelse af maskinen kan være forskellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maski- nen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de fakti- ske brugsforhold (med hensyntagen til alle dele i brugs- cyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). Vibration Vibrationenstotalværdi(tre-aksialvektorsum)bestemti overensstemmelse med EN62841-2-2: Arbejdstilstand:slagstramningaffastgøringsanordnin- ger med maksimal kapacitet for maskinen Vibrationsemission(a

BEMÆRK: De(n)angivnetotalværdi(er)forvibrationer målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne en maskine med en anden. BEMÆRK: De(n)angivnetotalværdi(er)forvibrationkan også anvendes i en præliminær eksponeringsvurdering.57 DANSK ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af maskinen kan være for- skellig fra de(n) angivne værdi(er), afhængigt af den måde hvorpå maskinen anvendes, især den type arbejdsemne der behandles. ADVARSEL: Sørg for at identicere de sikker- hedsforskrifter til beskyttelse af operatøren, som er baseret på en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor maskinen er slukket, og når den kører i tomgang i tilgift til afbrydertiden). EF-overensstemmelseserklæring Kun for lande i Europa EF-overensstemmelseserklæringen er inkluderet som Bilag A i denne brugsanvisning. SIKKERHEDSADVARSLER Almindelige sikkerhedsregler for el-værktøj ADVARSEL: Læs alle de sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med denne maskine. Forsømmelse af at overholde alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. Gem alle advarsler og instruktio- ner til fremtidig reference. Ordet"el-værktøj"iadvarslernehenvisertildetnetfor- synede(netledning)el-værktøjellerbatteriforsynede (akku)el-værktøj. Sikkerhedsadvarsler for akku slagskruemaskine

1. Hold kun maskinen i de isolerede grebader,

når De udfører arbejde, hvor fastgøringsanord- ningen kan komme i kontakt med skjulte led- ninger. Fastgørelsesanordninger, som kommer i kontakt med en strømførende ledning kan gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød.

2. Sørg for at stå på et fast underlag.

Sørg for at der ikke opholder sig personer under arbejdsområdet, når De arbejder i højden.

5. Rør ikke ved bitten eller arbejdsemnet umid-

delbart efter brug. Disse dele kan være eks- tremt varme og medføre forbrændinger.

6. Hold hænderne væk fra roterende dele.

7. Brug hjælpehåndtaget (-håndtagene), hvis

sådanne følger med maskinen. Hvis herre- dømmet over maskinen mistes, kan det føre til tilskadekomst.

8. Hold kun maskinen i de isolerede grebader,

når der udføres et arbejde, hvor skæretilbehø- ret kan komme i kontakt med skjulte lednin- ger. Skæretilbehør, som kommer i kontakt med en strømførende ledning, kan gøre maskinens ikke-isolerede metaldele strømførende, hvilket kan give operatøren elektrisk stød.

9. Sørg for, at der ikke er nogen elledninger,

vandrør, gasrør osv., der kan udgøre en fare, hvis de beskadiges ved brug af maskinen. GEM DENNE BRUGSANVISNING. ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade. Vigtige sikkerhedsinstruktioner for akkuen

1. Læs alle instruktioner og advarselsmærkater

på (1) akku-opladeren, (2) akkuen og (3) pro- duktet, som anvender akku.

2. Adskil eller ændr ikke akkuen. Det kan mulig-

tiden er blevet stærkt afkortet. Fortsat anven- delse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

4. Hvis De har fået elektrolytvæske i øjnene,

skal De straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan De miste synet.

5. Vær påpasselig med ikke at komme til at kort-

slutte akkuen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare akkuen i en beholder sammen med andre genstande af metal, for eksempel søm, mønter og lignende. (3) Udsæt ikke akkuen for vand eller regn. Kortslutning af akkuen kan forårsage en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog værktøjstop.

6. Opbevar og brug ikke maskinen og akkuen

på steder, hvor temperaturen muligvis kan nå eller overstige 50 °C.

7. Lad være med at brænde akkuen, selv ikke i til-

fælde, hvor den har lidt alvorlig skade eller er fuldstændig udtjent. Akkuen kan eksplodere, hvis man forsøger at brænde den.

8. Slå ikke søm i, skær ikke i, knus, kast, tab ikke

akkuen og stød ikke akkuen mod en hård gen- stand. Sådan adfærd kan muligvis resultere i en brand, overdreven varme eller eksplosion.

9. Anvend ikke en beskadiget akku.58 DANSK

10. De indbyggede litium-ion-batterier er underlagt

lovkrav vedrørende farligt gods. Vedkommercieltransport,f.eks.aftredjeparts transportselskaber, skal særlige krav til forpakning og mærkning overholdes. Vedforberedelseafudstyrettilforsendelseskaldu kontakte en ekspert i farligt gods. Overhold også eventuelmeredetaljeretnationallovgivning. Tape eller tildæk åbne kontakter, og pak batte- rietpåenmåde,sådetikkekanyttesigrundti pakningen.

11. Når akkuen bortska󰀨es, skal du fjerne den fra

maskinen og bortska󰀨e den på et sikkert sted. Følg de lokale love vedrørende bortska󰀨elsen af batterier.

12. Brug kun batterierne med de produkter, som

Makita specicerer. Hvis batterierne installeres i ikke-kompatible produkter, kan det medføre brand, kraftig varme, eksplosion eller udsivning af elektrolyt.

13. Hvis maskinen ikke skal bruges i længere

tid ad gangen, skal du fjerne batteriet fra maskinen.

14. Akkuen kan muligvis under og efter brug være

varm, hvilket kan forårsage forbrændinger eller lavtemperaturforbrændinger. Vær påpas- selig med håndtering af varme akkuer.

15. Rør ikke terminalen på maskinen straks efter

brug, da den bliver varm nok til at forårsage forbrændinger.

16. Sørg for at spåner, støv eller jord ikke sætter

sig fast inde i terminalerne, hullerne og rillerne på akkuen. Det kan muligvis medføre dårlig ydelseellernedbrudafmaskinenellerakkuen.

17. Medmindre maskinen understøtter brugen i

nærheden af elektriske højspændingslednin- ger, skal du ikke anvende akkuen i nærheden af elektriske højspændingsledninger. Det kan muligvismedførefunktionsfejlpåellernedbrudaf maskinen eller akkuen.

18. Opbevar batteriet utilgængeligt for børn.

GEM DENNE BRUGSANVISNING. FORSIGTIG: Brug kun originale batterier fra Makita. Brug af uoriginale Makita-batterier, eller batterier som er blevet ændret, kan muligvis medføre brud på batteriet, hvilket kan forårsage brand, per- sonskadeellerbeskadigelse.Detugyldiggørogså Makita-garantien for Makita-maskinen og opladeren. Tips til opnåelse af maksimal akku-levetid

1. Oplad akkuen, inden den er helt aadet. Stop

altid værktøjet, og oplad akkuen, hvis De bemærker, at værktøje󰀨ekten er aftagende.

2. Genoplad aldrig en fuldt opladet akku.

Overopladning vil afkorte akkuens levetid.

3. Oplad akkuen ved stuetemperatur ved 10 °C -

40 °C. Lad altid en varm akku få tid til at køle af, inden den oplades.

4. Når du ikke anvender akkuen, skal du fjerne

den fra maskinen eller opladeren.

5. Oplad akkuen, hvis De ikke skal bruge den i

længere tid (mere end seks måneder). FUNKTIONSBESKRIVELSE FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen. Isætning eller fjernelse af akkuen FORSIGTIG: Sluk altid for værktøjet, før De monterer eller fjerner akkuen. FORSIGTIG: Hold værktøjet og akkuen fast ved montering eller fjernelse af akkuen. Hvis De ikkeholderværktøjetogakkuenfast,kandeglideud af hænderne på Dem og forårsage beskadigelse af værktøjetogakkuenellerpersonskade. ►Fig.1: 1. Rød indikator 2.Knap3. Akku Akkuenfjernesved,atDetrækkerdenudafværktøjet, idetDeskyderknappenpåforsidenafakkuenistilling. Akkuen monteres ved, at De sætter tungen på akkuen ud for noten i kabinettet og lader den glide på plads. Sæt denhelevejenind,sådenlåsespåpladsmedetlille klik. Hvis den røde indikator på oversiden af knappen er synlig,betyderdet,atdenikkeertilstrækkeligtlåst. FORSIGTIG: Monter altid akkuen helt, indtil den røde indikator ikke længere er synlig. Hvis dette ikke gøres,kandenfaldeudafværktøjetvedetuheld,hvorved De selv eller personer i nærheden kan komme til skade. FORSIGTIG: Brug ikke magt ved montering af akkuen. Hvis akkuen ikke glider på plads uden proble- mer,betyderdet,atdenikkesættesipåkorrektvis. Indikation af den resterende batteriladning Kun til akkuer med indikatoren ►Fig.2: 1. Indikatorlamper 2.Kontrolknap Trykpåkontrolknappenpåakkuenforatfåvistdenreste- rendebatteriladning.Indikatorlampenlyserinoglesekunder. Indikatorlamper Resterende ladningTændt Slukket Blinker75% til 100%50% til 75%25% til 50%0% til 25%Genoplad batteriet.Der er muligvisfejlibatteriet.59 DANSK BEMÆRK: Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. BEMÆRK:Denførsteindikatorlampe(længstmod venstre)vilblinke,nårbatteribeskyttelsessystemet aktiveres. Beskyttelsessystem til værktøj/ batteri Maskinenerudstyretmedetbeskyttelsessystemtil maskinen/batteriet.Dettesystemafbryderautomatisk strømmen til motoren for at forlænge maskinens og batteriets levetid. Maskinen stopper automatisk under brugen, hvis maskinen eller batteriet udsættes for et af følgende forhold: Beskyttelse mod overophedning Hvis maskinen/batteriet er overophedet, stopper maski- nen automatisk, og lampen blinker. I denne situation skal du lade maskinen/batteriet køle af, inden du tæn- der for maskinen igen. Beskyttelse mod overaadning Når batteriladningen er utilstrækkelig, stopper maskinen automatisk. Tag i så fald akkuen ud af maskinen, og oplad akkuen. Afbryderbetjening ►Fig.3: 1.Afbryderknap FORSIGTIG: Inden akkuen sættes i maskinen, bør De altid kontrollere, at afbryderknappen fun- gerer korrekt, og returnerer til “OFF”-positionen, når den slippes. Foratstartemaskinentrykkesderblotpåafbryderknap- pen.Maskinenshastighedøgesvedatøgetrykketpå afbryderknappen.Slipafbryderknappenforatstoppe. BEMÆRK: Maskinen stopper automatisk, hvis De blivervedmedattrykkepåafbryderknappenicirka 6 minutter. Elektrisk bremse Dennemaskineerudstyretmedenelektriskbremse. Hvis maskinen konsekvent undlader at stoppe hurtigt, efteratafbryderknappenslippes,skalderudføresser- vice på maskinen hos et Makita-servicecenter. Tænding af lampen foran FORSIGTIG: Kig aldrig direkte på lyskilden. Lad ikke lyset falde i Deres øjne. ►Fig.4: 1. Lampe ►Fig.5: 1.Knap Trykafbryderknappenindforattændeforlampen.Slip den for at slukke. Lampen slukker omkring 10 sekunder, efteratafbryderknappenersluppet. Deaktiver lampestatus, hvis lampen skal forblive sluk- ket.Trykførstpåogslipafbryderknappen.Ogtrykder- efter på knappen i et sekund inden for 10 sekunder. Trykpåknappenigenpåsammemådeforataktivere lampestatus igen. BEMÆRK:Trykpåknappenforatkontrollerelam- pestatus.Hvislampentændes,nårDetrykkerpå afbryderknappen,erlampestatusON.Hvislampen ikke tændes, er lampestatus OFF. BEMÆRK: Hvis maskinen er overophedet, blinker lysetietminut,hvorefterLED-displayetslukker.I dette tilfælde skal maskinen køle ned, før den anven- des igen. BEMÆRK: Brug en tør klud til at tørre snavset af lampens linse. Pas på ikke at ridse lampens linse, da dettemuligviskandæmpebelysningen. Omløbsvælgerbetjening ►Fig.6: 1. Omløbsvælger FORSIGTIG: Kontrollér altid omløbsretnin- gen, inden arbejdet påbegyndes. FORSIGTIG: Flyt kun omløbsvælgeren, når maskinen er helt standset. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen. FORSIGTIG: Sæt altid omløbsvælgeren i neutral stilling, når maskinen ikke anvendes. Denne maskinen har en omløbsvælger til at skifte omløbsretning. Skub omløbsvælgeren ind fra A-siden foromdrejningmeduret,ogfraB-sidenforomdrejning mod uret. Nåromløbsvælgerenerineutralstilling,kanafbryder- knappenikketrykkesind.60 DANSK Ændring af slage󰀨ekten ►Fig.7: 1. Hård 2. Blød 3. A-tilstand 4. Ændres i tre trin 5.Knap Du kan ændre slagkraften i tre trin: hård, blød og A-tilstand. Dette muliggør en stramning, der er passende til arbejdet. Hvergangdertrykkespåknappen,ændresantalletaf slag i tre trin. “A-tilstand(assistancetilstand)”erenbrugervenlig tilstand til at skrue skruer i med god kontrol. I denne tilstand driver maskinen en skrue med lav rota- tionshastighedtilatbegyndemed.Nårmaskinenmøder modstand, forøges rotationshastigheden og når den maksimale hastighed. Dukanændreslagstyrkenindenforcirkaetminut,efter atafbryderknappenersluppet. Slage󰀨ektsgraden på panelet Maksimalt antal slag Formål Eksempel på anvendelse Hård

Tilspænding, hvor der ønskes kraft og fart. Tilspænding af træskruer, tilspænding af bolte. Blød

Tilspænding med mindre kraft for at undgå at ødelægge skruens gevind. Tilspænding af vinduesram- meskruer, tilspænding af små skruer som f.eks. M6. A-tilstand

Tilspænding af skruer med større kontrol. Tilspænding af lange skruer. BEMÆRK: A-tilstand er kun tilgængelig, når maskinen roterer i retningen med uret. Når der roteres i retningen mod uret i A-tilstand, er slagkraften og hastigheden den samme som i hård tilstand. BEMÆRK: Når alle lamperne på kontaktpanelet slukkes, er maskinen slukket for at spare batteriladning. Slagstyrkekraftenkankontrolleresvedattrykkeletpåafbryderknappen,såmaskinenikkekører. BEMÆRK:Slagstyrkekraftenkanikkeændres,nårdertrykkespåafbryderknappen. MONTERING FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres noget arbejde på maskinen. Montering og afmontering af skruebit/top ►Fig.8 Anvend kun en skruebit/top med en isætningsdel som den, der vises på illustrationen. Brug ikke nogen anden skruebit/top. Til maskine med lavt skruebithul A=12 mm B=9mm Anvendkundissetyperskrue- bits. Følg fremgangsmåden 1.(Bemærk)Bitstykkeerikke nødvendig. Til maskine med dybt skruebithul A=17 mm B=14 mm Følg fremgangsmåden 1, nårdissetyperskruebits monteres. A=12 mm B=9mm Følg fremgangsmåden 2, når dissetyperskruebitsmonteres. (Bemærk)Bitstykkeernødven- dig ved montering af bitten. Procedure 1 ►Fig.9: 1. Skruebit 2.Mu󰀨e Foratmontereskruebitten,trækkesmu󰀨enipilens retning,ogskruebittensættessålangtindimu󰀨en,som den kan komme. Frigørdereftermu󰀨enforatfastgøreskruebitten. Procedure 2 Ud over Procedure 1sættesbitstykketindimu󰀨en med den spidse ende indad. ►Fig.10: 1. Skruebit 2.Bitstykke3.Mu󰀨e Foratfjerneskruebitten,skalmantrækkemu󰀨eni pilens retning og trække skruebitten ud. BEMÆRK: Hvis skruebitten ikke sættes langt nok indimu󰀨en,vilmu󰀨enikkevendetilbagetildens oprindelige position, og skruebitten vil ikke blive holdt ordentlig fast. I så tilfælde kan De prøve at isætte bitten igen som beskrevet i instruktionerne ovenfor. BEMÆRK: Hvis det er vanskeligt at indsætte skrue- bitten,skalDetrækkeimu󰀨enogsættedensålangt indimu󰀨en,somdenkankomme. BEMÆRK:Kontroller,atskruebittensiddergodtfast, når den er sat ind. Den må ikke bruges, hvis den kommer ud.61 DANSK Monteringskrog FORSIGTIG: Når krogen monteres, skal den altid fastgøres forsvarligt med skruen. Hvis det ikke er tilfældet kan krogen falde af maskinen og forårsage personskade. FORSIGTIG: Brug kun ophængnings-/mon- teringsdele til deres tilsigtede formål. Brug til utilsigtedeformålkanmedføreenulykkeelleralvorlig personskade. ►Fig.11: 1. Rille 2.Krog3. Skrue Krogenerbekvemtilmidlertidigophængningafmaski- nen. Den kan monteres på begge sider af maskinen. Krogenmonteresvedatmansætterdenindirillenpå maskinen på en af siderne og derefter fastgør den med enskrue.Krogentagesafvedatmanløsnerskruenog derefter tager den af. ANVENDELSE ►Fig.12 Detkorrektedrejningsmomentkansvingeafhængigtaf skruensellerboltenstypeellerstørrelse,materialetpå emnet,derskalfastgøres,osv.Forholdetmellemdrej- ningsmomentogfastspændingstidervistigurerne. Standardbolt

1.Tilspændingstid(sekunder)2. Tilspændingsmoment 3.Korrektdrejningsmomentsvarendetildiameterenaf hver bolt Højstyrkebolt

1.Tilspændingstid(sekunder)2. Tilspændingsmoment 3.Korrektdrejningsmomentsvarendetildiameterenaf hver bolt Hold godt fast på maskinen, og anbring spidsen af skruebitteniskruenshoved.Lægfremadrettettryk på maskinen, men kun så meget at bitten ikke smut- ter ud af skruen, og tænd for maskinen for at starte operationen. BEMÆRKNING: Hvis de bruger en reserveakku til at fortsætte brugen, skal maskinen hvile i mindst 15 minutter. BEMÆRK: Anvend den korrekte bit passende til hovedet på den skrue eller bolt, som De ønsker at anvende. BEMÆRK: Når man fastgør en M8-skrue eller mindre, skal man vælge en passende slagkraft og omhyggeligtjusteretrykketpåafbryderknappen således, at skruen ikke lider skade. BEMÆRK: Hold maskinen rettet lige mod skruen. BEMÆRK: Hvis slagkraften er for stor eller man spænder skruen i længere tid end vist på illustratio- nerne, kan skruen eller spidsen på skruebitten blive overbelastet, skruet over gevind, ødelagt, beskadiget o.s.v.IndenDepåbegynderarbejdet,skalDealtid udføre en prøve for at bestemme den rigtige fast- spændingstid for skruen. Drejningsmomentetpåvirkesafenlangrækkefaktorer, herunderdenedenfornævnte.Kontrolléraltidmomen- tet med en momentnøgle efter fastspænding.

1. Nårakkuenernæstenheltaadet,falderspæn-

Hvis der ikke bruges den korrekte størrelse skrue- bitellertop,vildrejningsmomentetblivereduceret.62 DANSK

• Selvommomentkoe󰀩cientenogbolttypen erdensamme,vildetkorrektedrejningsmo- mentet variere afhængigt af diameteren på bolten.

• Selv ved samme boltdiameter kan det kor- rektedrejningsmomentvariereafhængigtaf momentkoe󰀩cienten,bolttypenoglængden.

4. Den måde maskinen holdes på, og materia-

let på det sted, hvor der fastgøres, vil påvirke drejningsmomentet.

5. Når maskinen anvendes med lav hastighed, redu-

ceresdrejningsmomentet. VEDLIGEHOLDELSE FORSIGTIG: Vær altid sikker på, at værk- tøjet er slukket, og at akkuen er taget ud, inden De begynder at udføre inspektion eller vedligeholdelse. BEMÆRKNING: Anvend aldrig benzin, rense- benzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner. ForatopretholdeproduktetsSIKKERHEDog PÅLIDELIGHED må reparation, vedligeholdelse eller justeringkunudføresafetautoriseretMakitaser- vicecenter eller fabriksservicecenter med anvendelse af Makita reservedele. EKSTRAUDSTYR FORSIGTIG: Det følgende tilbehør og eks- traudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvis- ning.Anvendelseafandettilbehørellerekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehørogekstraudstyrtildetbeskrevneformål. HvisDebehøverhjælpvedvalgaftilbehørellerønsker yderligereinformationer,bedesDekontakteDeres lokale Makita servicecenter.
