BEDIENUNGSANLEITUNG DTD157Z MAKITA

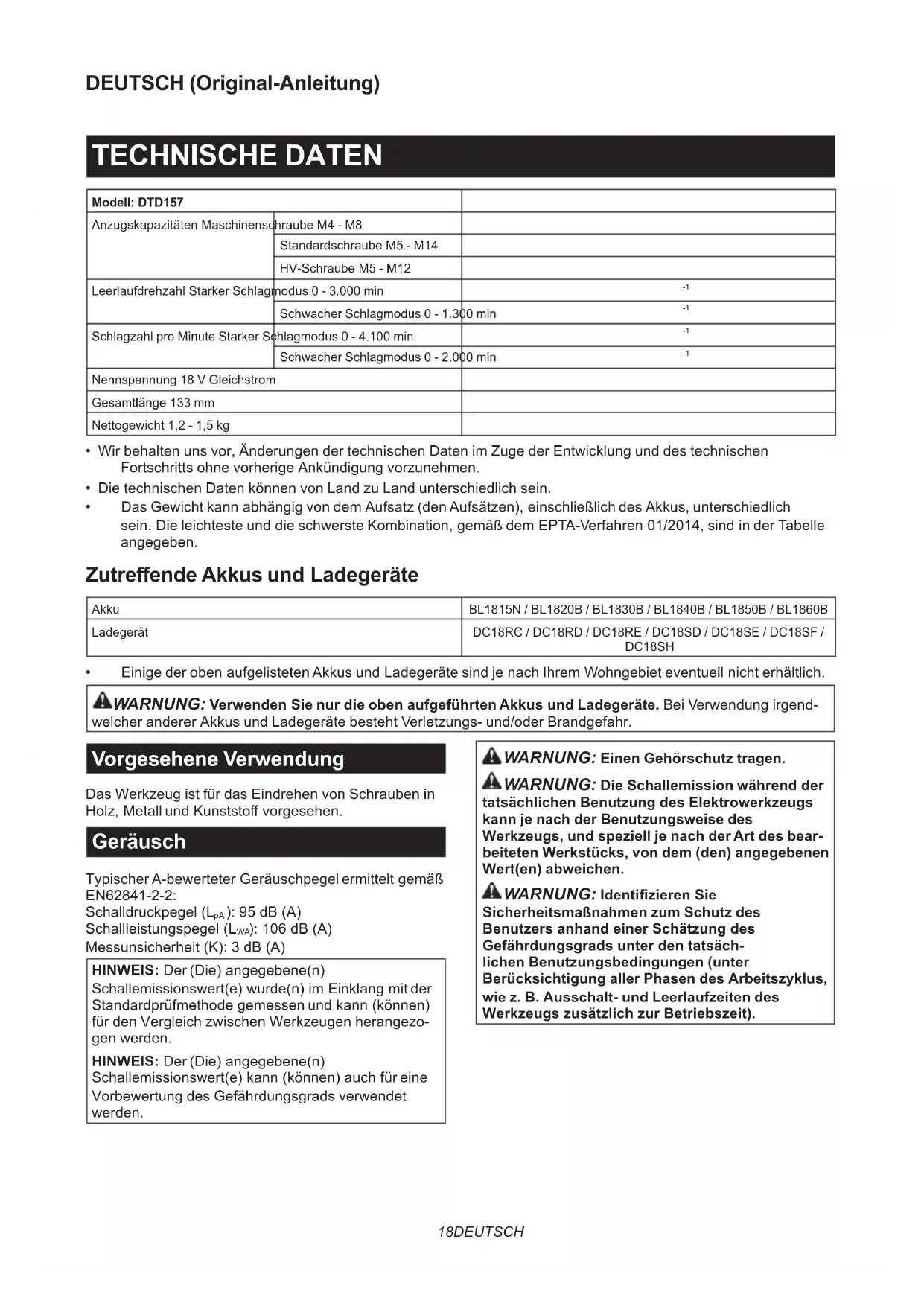

Akku-Schlagschrauber BETRIEBSANLEITUNG 18

Schwacher Schlagmodus 0 - 1.300 min

Schlagzahl pro Minute Starker Schlagmodus 0 - 4.100 min

Nennspannung 18 V Gleichstrom Gesamtlänge 133 mm Nettogewicht 1,2 - 1,5 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein.

• DasGewichtkannabhängigvondemAufsatz(denAufsätzen),einschließlichdesAkkus,unterschiedlich sein.DieleichtesteunddieschwersteKombination,gemäßdemEPTA-Verfahren01/2014,sindinderTabelle angegeben. Zutre󰀨ende Akkus und Ladegeräte Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B Ladegerät DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend- welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr. Vorgesehene Verwendung Das Werkzeug ist für das Eindrehen von Schrauben in Holz,MetallundKunststo󰀨vorgesehen. Geräusch TypischerA-bewerteterGeräuschpegelermitteltgemäß EN62841-2-2: Schalldruckpegel(L

):95dB(A) Schallleistungspegel(L

):106dB(A) Messunsicherheit(K):3dB(A) HINWEIS:Der(Die)angegebene(n) Schallemissionswert(e)wurde(n)imEinklangmitder Standardprüfmethodegemessenundkann(können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS:Der(Die)angegebene(n) Schallemissionswert(e)kann(können)auchfüreine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bear- beiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).19 DEUTSCH Schwingungen Schwingungsgesamtwert(Drei-Achsen-Vektorsumme) ermitteltgemäßEN62841-2-2: Arbeitsmodus: Schlagschrauben von Befestigungsteilen dermaximalenKapazitätdesWerkzeugs Schwingungsemission(a

Messunsicherheit(K):1,5m/s

HINWEIS:Der(Die)angegebene(n) Vibrationsgesamtwert(e)wurde(n)imEinklangmitder Standardprüfmethodegemessenundkann(können) für den Vergleich zwischen Werkzeugen herangezo- gen werden. HINWEIS:Der(Die)angegebene(n) Vibrationsgesamtwert(e)kann(können)auchfüreine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch- lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit). EG-Konformitätserklärung Nur für europäische Länder DieEG-KonformitätserklärungistalsAnhangAindieser Bedienungsanleitung enthalten. SICHERHEITSWARNUNGEN Allgemeine Sicherheitswarnungen für Elektrowerkzeuge WARNUNG: Lesen Sie alle mit die- sem Elektrowerkzeug gelieferten Sicherheitswarnungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf. Der Ausdruck „Elektrowerkzeug“ in den Warnhinweisen beziehtsichaufIhrmitNetzstrom(mitKabel)oderAkku (ohneKabel)betriebenesElektrowerkzeug. Sicherheitswarnungen für Akku-Schlagschrauber

1. Halten Sie das Elektrowerkzeug nur an den

isolierten Gri󰀨ächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass das Befestigungselement verborgene Kabel kontaktiert.BeiKontaktmiteinemStromführen- denKabelkönnendiefreiliegendenMetallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

2. Achten Sie stets auf sicheren Stand.

Vergewissern Sie sich bei Einsatz des Werkzeugs an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

3. Halten Sie das Werkzeug mit festem Gri󰀨.

4. Tragen Sie Gehörschützer.

5. Berühren Sie den Einsatz oder das Werkstück

nicht unmittelbar nach dem Arbeitsvorgang. Die Teile können sehr heiß sein und Hautverbrennungen verursachen.

Halten Sie Ihre Hände von rotierenden Teilen fern.

7. Benutzen Sie (einen) Zusatzgri󰀨(e), sofern er

(sie) mit dem Werkzeug geliefert wurde(n). VerlustderKontrollekannPersonenschäden verursachen.

8. Halten Sie das Elektrowerkzeug an den iso-

lierten Gri󰀨ächen, wenn Sie Arbeiten aus- führen, bei denen die Gefahr besteht, dass das Schneidwerkzeug verborgene Kabel kontaktiert.BeiKontaktmiteinemStromführen- denKabelkönnendiefreiliegendenMetallteile des Elektrowerkzeugs ebenfalls Strom führend werden, so dass der Benutzer einen elektrischen Schlag erleiden kann.

9. Vergewissern Sie sich, dass keine Stromkabel,

Wasserrohre, Gasrohre usw. vorhanden sind, die bei Beschädigung durch den Einsatz des Werkzeugs eine Gefahr darstellen können. DIESE ANWEISUNGEN AUFBEWAHREN. WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung kön- nen schwere Verletzungen verursachen. Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle

Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.

2. Unterlassen Sie Zerlegen oder Manipulieren

des Akkus. Es kann sonst zu einem Brand, über- mäßigerHitzeentwicklungodereinerExplosion kommen.20 DEUTSCH

3. Falls die Betriebszeit beträchtlich kürzer

geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion.

4. Falls Elektrolyt in Ihre Augen gelangt, waschen

Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren.

5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star- ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

6. Lagern und benutzen Sie das Werkzeug

und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

7. Versuchen Sie niemals, den Akku zu verbren-

nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.

8. Unterlassen Sie Nageln, Schneiden,

Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einemBrand,übermäßigerHitzeentwicklungoder einer Explosion führen.

9. Benutzen Sie keine beschädigten Akkus.

10. Die enthaltenen Lithium-Ionen-Akkus unter-

liegen den Anforderungen der Gefahrengut- Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög- licherweise ausführlichere nationale Vorschriften. ÜberklebenoderverdeckenSieo󰀨eneKontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

11. Entfernen Sie den Akku zum Entsorgen vom

Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

12. Verwenden Sie die Akkus nur mit den von

Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einemBrand,übermäßigerHitzebildung,einer ExplosionoderAuslaufenvonElektrolytführen.

13. Soll das Werkzeug längere Zeit nicht benutzt

werden, muss der Akku vom Werkzeug ent- fernt werden.

14. Bei und nach dem Gebrauch kann der Akku

heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei- ßen Akkus.

15. Berühren Sie nicht den Anschlusskontakt

des Werkzeugs unmittelbar nach dem Gebrauch, da er heiß genug werden kann, um Verbrennungen zu verursachen.

16. Achten Sie darauf, dass sich keine

Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Dies kann zu einer LeistungseinbußeoderBetriebsstörungdes Werkzeugs oder des Akkus führen.

17. Wenn das Werkzeug den Einsatz in der Nähe

einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.

18. Halten Sie die Batterie von Kindern fern.

DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original- Makita-Akkus. Die Verwendung von Nicht-Original- Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden undBeschädigungführen.Außerdemwirddadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen

erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.

2. Unterlassen Sie erneutes Laden eines voll

aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur

zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden.

4. Wenn Sie den Akku nicht benutzen, nehmen

Sie ihn vom Werkzeug oder Ladegerät ab.

5. Der Akku muss geladen werden, wenn er lange

Zeit (länger als sechs Monate) nicht benutzt wird.21 DEUTSCH FUNKTIONSBESCHREIBUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Anbringen und Abnehmen des Akkus VORSICHT: Schalten Sie das Werkzeug stets aus, bevor Sie den Akku anbringen oder abnehmen. VORSICHT: Halten Sie das Werkzeug und den Akku beim Anbringen oder Abnehmen des Akkus sicher fest. Wenn Sie das Werkzeug und den Akku nicht sicher festhalten, können sie Ihnen aus der Hand rutschen, was zu einer Beschädigung des Werkzeugs unddesAkkusundzuKörperverletzungenführenkann. ►Abb.1: 1. Rote Anzeige 2.Knopf3. Akku Ziehen Sie den Akku zum Abnehmen vom Werkzeug ab, wäh- rendSiedenKnopfanderVorderseitedesAkkusverschieben. Richten Sie zum Anbringen des Akkus dessen Führungsfeder auf die Nut im Gehäuse aus, und schieben Sie den Akku hin

ein. Schieben Sie ihn vollständig ein, bis er mit einem hörbaren Klickeneinrastet.FallsdieroteAnzeigeanderOberseitedes Knopfessichtbarist,istderAkkunichtvollständigverriegelt. VORSICHT: Schieben Sie den Akku stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sichtbar ist. Anderenfalls kann er aus dem Werkzeug her- ausfallen und Sie oder umstehende Personen verletzen. VORSICHT: Unterlassen Sie Gewaltanwendung beim Anbringen des Akkus. Falls der Akku nicht rei- bungslos hineingleitet, ist er nicht richtig ausgerichtet. Anzeigen der Akku-Restkapazität Nur für Akkus mit Anzeige ►Abb.2: 1. Anzeigelampen 2. Prüftaste Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzu- zeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. Anzeigelampen Restkapazität Erleuchtet Aus Blinkend 75% bis 100% 50% bis 75% 25% bis 50% 0% bis 25% Den Akku auaden. Möglicherweise liegt eine Funktionsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig vondertatsächlichenKapazitätabweichen. HINWEIS:Dieerste(äußerstelinke)Anzeigelampe blinkt,wenndasAkku-Schutzsystemaktivist. Werkzeug/Akku-Schutzsystem Das Werkzeug ist mit einem Werkzeug/Akku- Schutzsystemausgestattet.DiesesSystemschaltetdie Stromversorgung des Motors automatisch ab, um die Lebensdauer von Werkzeug und Akku zu verlängern. Das Werkzeug bleibt während des Betriebs automa- tisch stehen, wenn das Werkzeug oder der Akku einer der folgenden Bedingungen unterliegt: Überhitzungsschutz Wenn das Werkzeug/der Akku überhitzt wird, bleibt das Werkzeug automatisch stehen, und die Lampe blinkt. Lassen Sie das Werkzeug/den Akku in dieser Situation abkühlen, bevor Sie das Werkzeug wieder einschalten. Überentladungsschutz Wenn die Akkukapazität unzureichend wird, bleibt das Werkzeug automatisch stehen. Nehmen Sie in diesem Fall den Akku vom Werkzeug ab, und laden Sie ihn auf. Schalterfunktion ►Abb.3: 1. Ein-Aus-Schalter VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass der Ein-Aus-Schalter ordnungsgemäß funktio- niert und beim Loslassen in die AUS-Stellung zurückkehrt. Drücken Sie zum Einschalten des Werkzeugs einfach den Ein-Aus-Schalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Ein-Aus-Schalter. Lassen Sie den Ein-Aus-Schalter zum Anhalten los. HINWEIS: Das Werkzeug bleibt automatisch stehen, wenn der Ein-Aus-Schalter etwa 6 Minuten lang betätigt wird. Elektrische Bremse Dieses Werkzeug ist mit einer elektrischen Bremse ausgestattet. Falls das Werkzeug nach dem Loslassen des Auslöseschalters ständig nicht sofort anhält, lassen SieesvoneinerMakita-Kundendienststellewarten. Einschalten der Frontlampe VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle. ►Abb.4: 1. Lampe ►Abb.5: 1. Taste Drücken Sie den Ein-Aus-Schalter, um die Lampe einzuschalten. Durch Loslassen wird die Lampe aus- geschaltet. Die Lampe erlischt ungefähr 10 Sekunden nach dem Loslassen des Ein-Aus-Schalters.22 DEUTSCH Um die Lampe ausgeschaltet zu halten, schalten Sie den Lampenstatus aus. Betätigen Sie zuerst den Auslöseschalter, und lassen Sie ihn dann los. Drücken Sie dann die Taste für eine Sekunde innerhalb von 10 Sekunden. Um den Lampenstatus wieder einzuschalten, drücken Sie die Taste erneut auf ähnliche Weise. HINWEIS: Betätigen Sie den Ein-Aus-Schalter, um den Lampenstatus zu überprüfen. Wenn die Lampe beiBetätigungdesEin-Aus-Schaltersaueuchtet, steht der Lampenstatus auf EIN. Wenn die Lampe nichtaueuchtet,stehtderLampenstatusaufAUS. HINWEIS: Wenn das Werkzeug überhitzt ist, blinkt die Leuchte eine Minute lang, und dann erlischt die LED-Anzeige. Lassen Sie das Werkzeug in diesem Fall abkühlen, bevor Sie die Arbeit fortsetzen. HINWEIS: Wischen Sie Schmutz auf der Lampenlinse mit einem trockenen Tuch ab. Achten Sie sorgfältig darauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert. Funktion des Drehrichtungsumschalters ►Abb.6: 1. Drehrichtungsumschalthebel VORSICHT: Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen. VORSICHT: Betätigen Sie den Drehrichtungsumschalter erst, nachdem das Werkzeug völlig zum Stillstand gekommen ist. Durch Umschalten der Drehrichtung bei noch lau- fendem Werkzeug kann das Werkzeug beschädigt werden. VORSICHT: Stellen Sie den Drehrichtungsumschalthebel stets auf die Neutralstellung, wenn Sie das Werkzeug nicht benutzen. Dieses Werkzeug besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalthebels für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalthebels ist der Ein-Aus-Schalter verriegelt. Ändern der Schlagkraft ►Abb.7: 1. Stark 2. Schwach 3. A-Modus

4. Änderung in drei Stufen 5. Taste

Die Schlagkraft kann in drei Stufen verändert werden: stark, schwach und A-Modus. DiesermöglichtfürdiejeweiligeArbeitgeeignetes Anziehen. BeijedemDrückenderTasteändertsichdieSchlagzahl in drei Stufen. Der„A-Modus(Assistenzmodus)“isteinbenutzungs- freundlicher Modus zum Eintreiben von Schrauben mit guterKontrolle. In diesem Modus treibt das Werkzeug Schrauben zunächst mit langsamer Drehung ein. Sobald der Schlagbetrieb des Werkzeugs beginnt, nimmt die DrehzahlzuunderreichtschließlichdieMaximaldrehzahl. Sie können die Schlagkraft innerhalb von etwa einer Minute nach dem Loslassen des Auslöseschalters ändern. Auf dem Tastenfeld ange- zeigte Schlagkraftstufe Maximale Schlagzahl Zweck Anwendungsbeispiel Stark

Anziehen,wennKraftund Schnelligkeit erwünscht sind. Anziehen von Holzschrauben, Anziehen von Schrauben. Schwach

AnziehenmitwenigerKraft,um Gewindebruch der Schraube zu vermeiden. Anziehen von Flügelschrauben, Anziehen von kleinen Schrauben, wie z. B. M6. A-Modus

Anziehen von Schrauben mit bessererKontrolle. Anziehen von langen Schrauben. HINWEIS: Der A-Modus ist nur bei Drehung des Werkzeugs im Uhrzeigersinn verfügbar. Wird das Werkzeug bei Drehung entgegen dem Uhrzeigersinn im A-Modus betrieben, sind Schlagkraft und Drehzahl die gleichen wie im Stark-Modus. HINWEIS: Wenn alle Lampen auf dem Tastenfeld erlöschen, wird das Werkzeug ausgeschaltet, um den Akku zu schonen. Die Schlagkraftstufe kann überprüft werden, indem der Ein-Aus-Schalter leicht betätigt wird, ohne dass das Werkzeug anläuft. HINWEIS: Während der Betätigung des Ein-Aus-Schalters kann die Schlagkraftstufe nicht geändert werden.23 DEUTSCH MONTAGE VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Montage und Demontage von Schraubendrehereinsatz/ Steckschlüsseleinsatz ►Abb.8 Verwenden Sie nur Schraubendrehereinsätze/ Steckschlüsseleinsätze, deren Einschubteil die in der Abbildung gezeigte Form hat. Verwenden Sie keinen anderen Schraubendrehereinsatz/ Steckschlüsseleinsatz. Für Werkzeug mit acher Schraubendrehereinsatzaufnahme A=12 mm B=9mm Nur diese Schraubendrehereinsatztypen verwenden. Wenden Sie Verfahren1an.(Hinweis) Einsatzhalter wird nicht benötigt. Für Werkzeug mit tiefer Schraubendrehereinsatzaufnahme A=17 mm B=14 mm Zur Montage dieser Schraubendrehereinsatztypen wenden Sie Verfahren 1 an. A=12 mm B=9mm Zur Montage dieser Schraubendrehereinsatztypen wenden Sie Verfahren 2 an. (Hinweis)FürdieMontage des Einsatzes wird ein Einsatzhalter benötigt. Verfahren 1 ►Abb.9: 1. Schraubendrehereinsatz

Ziehen Sie die Werkzeugaufnahme zum Anbringen des Schraubendrehereinsatzes in Pfeilrichtung, und führen Sie den Schraubendrehereinsatz bis zum Anschlag in die Werkzeugaufnahme ein. Lassen Sie dann die Werkzeugaufnahme los, um den Schraubendrehereinsatz zu sichern. Verfahren 2 Führen Sie den Einsatzhalter zusätzlich zum obigen Verfahren 1 mit dem spitzen Ende nach innen in die Werkzeugaufnahme ein. ►Abb.10: 1. Schraubendrehereinsatz

2. Einsatzhalter 3. Werkzeugaufnahme

Ziehen Sie die Werkzeugaufnahme zum Abnehmen des Schraubendrehereinsatzes in Pfeilrichtung, und ziehen Sie dann den Schraubendrehereinsatz heraus. HINWEIS: Wird der Schraubendrehereinsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Schraubendrehereinsatz nicht eingespannt wird. Versuchen Sie in diesem Fall, den Einsatz wie oben beschrieben neu einzuführen. HINWEIS: Wenn das Einführen des Schraubendrehereinsatzes schwierig ist, ziehen Sie die Werkzeugaufnahme zurück, und führen Sie dann den Einsatz bis zum Anschlag in die Werkzeugaufnahme ein. HINWEIS: Vergewissern Sie sich nach dem Einführen des Schraubendrehereinsatzes, dass er einwandfrei gesichert ist. Verwenden Sie ihn nicht, falls er herausrutscht. Montieren des Aufhängers VORSICHT: Wenn Sie den Aufhänger anbrin- gen, sichern Sie ihn immer einwandfrei mit der Schraube. Anderenfalls kann sich der Aufhänger vom Werkzeug lösen und Personenschaden verursachen. VORSICHT: Verwenden Sie die Aufhängungs-/ Montageteile nur für ihre vorgesehenen Zwecke. Die Verwendung für nicht vorgesehene Zwecke kann einen Unfall oder Personenschäden verursachen. ►Abb.11: 1. Führungsnut 2. Aufhänger 3. Schraube Der Aufhänger ist praktisch, um das Werkzeug vor- übergehend aufzuhängen. Der Aufhänger kann auf beiden Seiten des Werkzeugs angebracht werden. Um den Aufhänger anzubringen, führen Sie ihn in die Nut entweder auf der linken oder rechten Seite des Werkzeuggehäuses ein, und sichern Sie ihn dann mit einer Schraube. Um den Aufhänger zu entfernen, lösen Sie die Schraube, und nehmen Sie dann den Aufhänger heraus. BETRIEB ►Abb.12 Das korrekte Anzugsmoment hängt u. a. von der Art oderGrößederSchraubenoderdemMaterialdeszu verschraubenden Werkstücks ab. Der Zusammenhang zwischen Anzugsmoment und Anzugszeit ist aus den Diagrammen ersichtlich.24 DEUTSCH Standardschraube

1.Anzugszeit(Sekunden)2. Anzugsmoment 3.KorrektesAnzugsmomententsprechenddemjeweili- gen Schraubendurchmesser HV-Schraube

1.Anzugszeit(Sekunden)2. Anzugsmoment 3.KorrektesAnzugsmomententsprechenddemjeweili- gen Schraubendurchmesser HaltenSiedasWerkzeugmitfestemGri󰀨,undsetzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein. Üben Sie Vorwärtsdruck auf das Werkzeug aus, so dass der Einsatz nicht von der Schraube abrutscht, und schalten Sie das Werkzeug ein, um mit der Schraubarbeit zu beginnen. ANMERKUNG: Wenn Sie die Arbeit mit einem Ersatzakku fortsetzen wollen, lassen Sie das Werkzeug mindestens 15 Minuten lang abkühlen. HINWEIS:VerwendenSieeinenfürdenKopfder anzuziehenden Schraube passenden Einsatz. HINWEIS: Wählen Sie zum Anziehen von Schrauben derGrößeM8oderkleinereinegeeignete Schlagkraft, und üben Sie vorsichtigen Druck auf den Auslöseschalter aus, damit die Schraube nicht beschädigt wird. HINWEIS: Halten Sie das Werkzeug gerade auf die Schraube gerichtet. HINWEIS: Wenn die Schlagkraft zu hoch ist oder die in den Diagrammen angegebene Anzugszeit überschritten wird, können die Schraube oder die Spitze des Schraubendrehereinsatzes überlastet, ausgerissen oder beschädigt werden. Führen Sie vor Arbeitsbeginn stets eine Probeverschraubung durch,umdiegeeigneteAnzugszeitfürdiejeweilige Schraube zu ermitteln. Das Anzugsmoment unterliegt einer Reihe von Einüssen,einschließlichderfolgenden.Überprüfen Sie das Anzugsmoment nach dem Anziehen stets mit einem Drehmomentschlüssel.

1. Wenn der Akku nahezu erschöpft ist, fällt die

Spannung ab, und das Anzugsmoment verringert sich.

2. Schraubendreher- oder Steckschlüsseleinsatz

Die Verwendung eines Schraubendreher- oder SteckschlüsseleinsatzesderfalschenGröße bewirkt eine Verringerung des Anzugsmoments.

• SelbstwennderDrehmoment-Koe󰀩zient undderTypderSchraubegleichsind,ändert sichdaskorrekteAnzugsmomentjenach dem Durchmesser der Schraube.

• Selbst wenn Schrauben den gleichen Durchmesser haben, ist das korrekte AnzugsmomentjenachDrehmoment- Koe󰀩zient,TypundLängederSchraube unterschiedlich.

4. Die Art und Weise, wie das Werkzeug

gehalten wird, oder das Material der Verschraubungspositionbeeinusstdas Anzugsmoment.

5. Der Betrieb des Werkzeugs mit niedriger Drehzahl

hat eine Reduzierung des Anzugsmoments zur Folge.25 DEUTSCH WARTUNG VORSICHT: Vergewissern Sie sich vor der Durchführung von Inspektions- oder Wartungsarbeiten stets, dass das Werkzeug aus- geschaltet und der Akku abgenommen ist. ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. UmdieSICHERHEITundZUVERLÄSSIGKEITdieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- VertragswerkstättenoderMakita-Kundendienstzentren unterausschließlicherVerwendungvonMakita- Originalersatzteilen ausgeführt werden. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schraubendrehereinsätze

• Steckschlüsseleinsätze

• Original-Makita-Akku und -Ladegerät HINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein.26 ITALIANO ITALIANO (Istruzioni originali) DATI TECNICI Modello: DTD157 Capacità di serraggio Vite per metallo M4 - M8 Bullone standard M5 - M14 Bullone ad alta resistenza alla trazione M5 - M12 Velocità a vuoto Modalità impulsi forte 0 - 3.000 min
