DWD024 - Boremaskine DEWALT - Gratis brugsanvisning og manual

BRUGSANVISNING DWD024 DEWALT

DANSK Tillykke! Du har valgt et DEWALT værktøj. Mange års erfaring og indgående produktudvikling og innovation gør

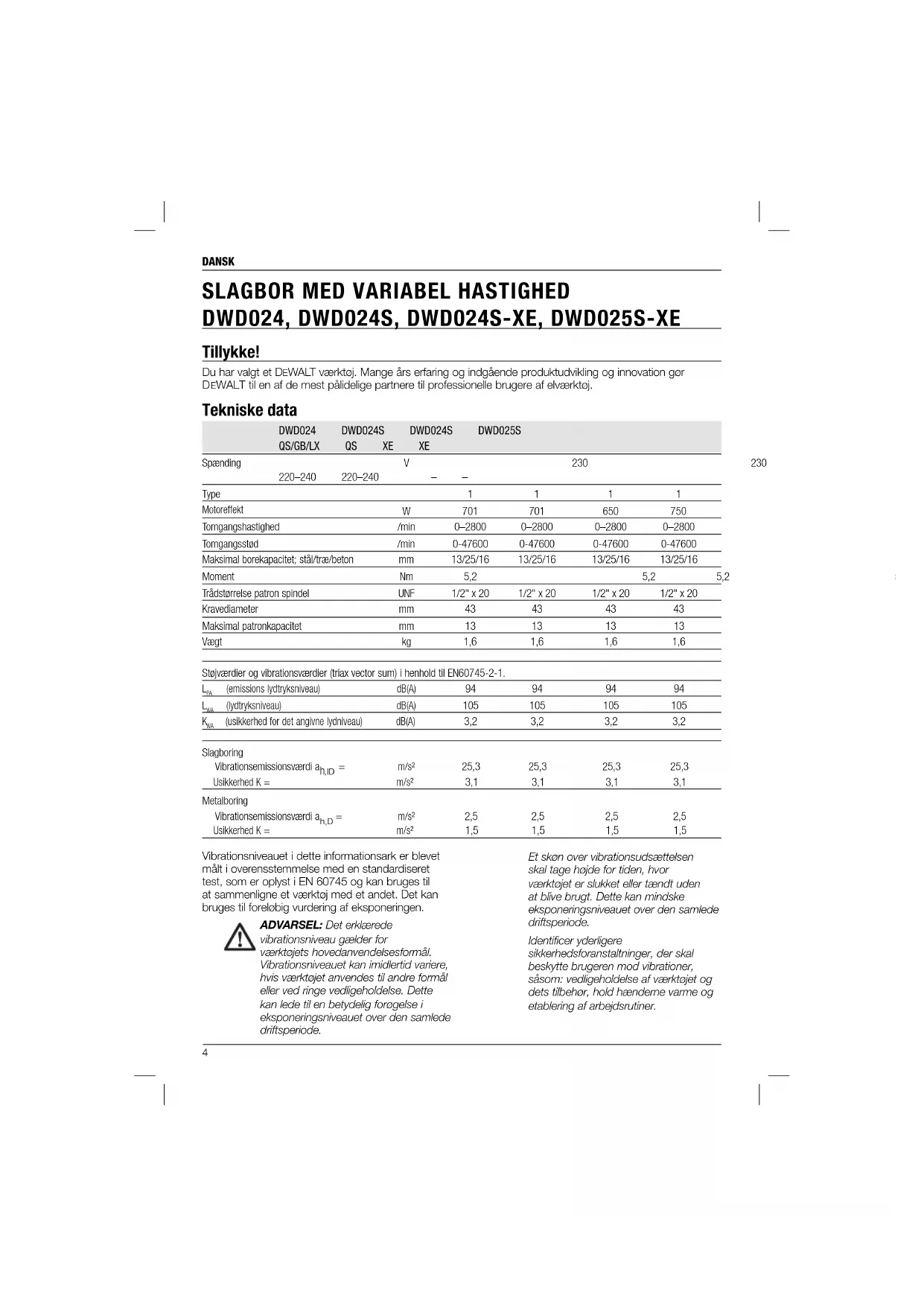

EWALT til en af de mest pålidelige partnere til professionelle brugere af elværktøj. Tekniske data DWD024 DWD024S DWD024S DWD025S QS/GB/LX QS XE XE Spænding V 230 230 230 230 220–240 220–240 – – Type 1 1 1 1 Motoreffekt W 701 701 650 750 Tomgangshastighed /min 0–2800 0–2800 0–2800 0–2800 Tomgangsstød /min 0-47600 0-47600 0-47600 0-47600 Maksimal borekapacitet; stål/træ/beton mm 13/25/16 13/25/16 13/25/16 13/25/16 Moment Nm 5,2 5,2 5,2 5,2 Trådstørrelse patron spindel UNF 1/2" x 20 1/2" x 20 1/2" x 20 1/2" x 20 Kravediameter mm 43 43 43 43 Maksimal patronkapacitet mm 13 13 13 13 Vægt kg 1,6 1,6 1,6 1,6 Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-1.

(usikkerhed for det angivne lydniveau) dB(A) 3,2 3,2 3,2 3,2 Slagboring Vibrationsemissionsværdi a

DWD024, DWD024S, DWD024S-XE, DWD025S-XE Vibrationsniveauet i dette informationsark er blevet målt i overensstemmelse med en standardiseret test, som er oplyst i EN 60745 og kan bruges til at sammenligne et værktøj med et andet. Det kan bruges til foreløbig vurdering af eksponeringen. ADVARSEL: Det erklærede vibrationsniveau gælder for værktøjets hovedanvendelsesformål. Vibrationsniveauet kan imidlertid variere, hvis værktøjet anvendes til andre formål eller ved ringe vedligeholdelse. Dette kan lede til en betydelig forøgelse i eksponeringsniveauet over den samlede driftsperiode. Et skøn over vibrationsudsættelsen skal tage højde for tiden, hvor værktøjet er slukket eller tændt uden at blive brugt. Dette kan mindske eksponeringsniveauet over den samlede driftsperiode. Identificer yderligere sikkerhedsforanstaltninger, der skal beskytte brugeren mod vibrationer, såsom: vedligeholdelse af værktøjet og dets tilbehør, hold hænderne varme og etablering af arbejdsrutiner.5 DANSK Markus Rompel Direktør for maskinteknik DEWALT, Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen for personskader. Generelle sikkerhedsadvarsler for elektrisk værktøj ADVARSEL! Læs alle sikkerhedsadvarsler og instruktioner. Hvis ikke advarsler og instruktioner følges kan det resultere i elektrisk stød, brand og/eller alvorlig personskade.

Udtrykket “elektrisk værktøj” i advarslerne henviser til elektrisk værktøj tilsluttet lysnettet (med el-ledning) eller batteridrevet elektrisk værktøj (uden el-ledning).

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og vel oplyst. Rodede eller mørke områder giver anledning til ulykker. b) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, f.eks. ved tilstedeværelse af brændbare væsker, gasser eller støv. Elektrisk værktøj skaber gnister, der kan antænde støvet eller dampene. c) Hold børn og omkringstående på afstand når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du mister kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger Sikringer: Europa 230 V værktøj 13 Amp, el-net Defi nitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på disse symboler. FARE: Angiver en umiddelbart farlig situation, der medmindre den undgås, vil resultere i død eller alvorlig personskade. ADVARSEL: Angiver en potentielt farlig situation, der medmindre den undgås, kunne resultere i død eller alvorlig personskade. FORSIGTIG: Angiver en potentielt farlig situation, der medmindre den undgås, kan resultere i mindre eller moderat personskade. BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som kan resultere i produktskade, hvis den ikke undgås. Angiver risiko for elektrisk stød. Angiver brandfare. EF-overensstemmelseserklæring MASKINDIREKTIV

følgende adresse for yderligere oplysninger eller se bagsiden af manualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af D EWALT.6 DANSK g) Hvis der anvendes støvudsugnings- eller -opsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget af støv.

a) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnet til. b) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skal repareres. c) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for at værktøjet startes utilsigtet. d) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer som ikke er bekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugen deraf. e) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdt værktøj. f) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere at styre. g) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.

a) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker som udelukende benytter identiske reservedele. Derved sikres at værktøjets driftssikkerhed opretholdes. vand ind i et elektrisk værktøj øges risikoen for elektrisk stød. d) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød. e) Når elektrisk værktøj benyttes udendørs skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning der er egnet til udendørs brug reducerer risikoen for elektrisk stød. f) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Brug ikke elektrisk værktøj, når du er træt eller påvirket af narkotika, alkohol eller medicin. En øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget af personskader. c) Undgå utilsigtet opstart. Sørg for at der er slukket for kontakten inden værktøjet tilsluttes strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes når kontakten er tændt, giver det anledning til ulykker. d) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning til personskade. e) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj når uventede situationer opstår. f) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægelige dele.7 DANSK – Risiko for personskade som følge af flyvende partikler. – Risiko for personskade som følge af forlænget brug. Mærkning på værktøjet Følgende piktogrammer vises på værktøjet: Læs brugsvejledningen før brug. Bær høreværn. Bær øjenværn. DATOKODEPOSITION (FIG. 1) Datokoden (k), der også inkluderer produktionsåret, er tryk på huset. Eksempel: 2015 XX XX Produktionsår Emballageindhold Pakken indeholder: 1 bor 1 patronnøgle (DWD024) 1 dybdestang 1 sidehåndtag 1 brugsvejledning

• Kontroller om værktøjet, dele eller tilbehør er blevet beskadiget under transporten.

• Tag dig tid til grundigt at læse og forstå denne vejledning inden brug. Beskrivelse (fi g. 1) ADVARSEL: Modificer aldrig el-værktøjet eller dele deraf. Det kan medføre person- eller materialeskade. a. Kontakt til udløsning af variabel hastighed b. Låsekontakt c. Forlæns/baglæns-skyder d. Patron e. Ledningsbeskytter med nøgleholder f. Ledningssæt g. Sidehåndtag h. Dybdejusteringsstift

Yderligere specifi kke sikkerhedsregler for slagboremaskiner

• Brug hørebeskyttelse. Støjeksponering kan forårsage høreskader.

• Anvend hjælpehåndtag, der leveres sammen med værktøjet. Tab af kontrol kan medføre personskade.

• Hold kun elværktøjet på de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger eller sit eget kabel. Kommer skæreværktøjet i kontakt med en strømførende ledning, kan blotlagte metaldele på elværktøjet gøres strømførende og give stød til brugeren.

• Brug klemmer eller andre praktiske metoder til at fastgøre og støtte arbejdsemnet til et stabilt underlag. Det er ustabilt at holde arbejdsemnet i hånden eller mod kroppen og kan medføre manglende kontrol.

• Anvend sikkerhedsbriller eller anden øjenbeskyttelse. Under betjening af boremaskinen kan der hvirvle savsmuld rundt. Flyvende partikler kan forårsage permanent øjenskade.

• Værktøjet og delene bliver varme under betjening. Anvend handsker, når du rører ved dem.

• Hold håndtagene tørre, rene og uden olie og fedt. Det anbefales at anvende gummihandsker. Dette giver bedre kontrol over værktøjet. ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA eller mindre. Restrisici Følgende risici er forbundet med brugen af slagboremaskiner: – Skader forårsaget af berøring af de roterende dele eller varme dele på værktøjet. På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter: – Hørenedsættelse. – Risiko for at få fingrene i klemme ved udskiftning af tilbehøret- – Sundhedsfarer forårsaget ved indånding af støv, der dannes, når der arbejdes i træ.8 DANSK Sidehåndtag (fi g. 1) ADVARSEL: For at reducere risikoen for personskade skal du ALTID betjene værktøjet med sidehåndtaget korrekt monteret. Mangel på at gøre dette kan resultere i, at sidehåndtaget glider under betjening af værktøjet og efterfølgende manglende kontrol. Hold værktøjet med begge hænder for at øge kontrollen. Der følger et sidehåndtag med sammen med DWD024, DWD024S, DWD024S-XE og DWD025S- XE. Sidehåndtaget (g) kan tilpasses både højre- og venstrehåndsbrugere.

SÅDAN JUSTERES SIDEHÅNDTAGET

1. Løsn sidehåndtaget (g) ved at dreje det mod

2. Drej sidehåndtaget til den ønskede position.

3. Fastgør sidehåndtaget ved at dreje det med

For højrehåndede brugere: skub sidehåndtagsklemmen over patronen, håndtag til venstre. For venstrehåndede brugere: skub sidehåndtagsklemmen over patronen, håndtag til højre. Forlæns/baglæns-skyder (fi g. 1) Fremad/tilbage-håndtaget (c), der er placeret over udløserkontakten (a), anvendes til at fjerne stykker fra stramme huller og fjerne skruer. For at omskifte motoren skal du FØRST slippe udløserkontakten og derefter skubbe håndtaget til højre (vist, når boret holdes i betjeningsposition). Efter betjening med omskiftet motor skal håndtaget sættes tilbage i fremad-positionen. Tilstandsvælger (fi g. 2) BEMÆRK: Værktøjet skal være helt standset, før tilstandsvælgeren aktiveres. I modsat fald kan værktøjet blive beskadiget. Vælg den ønskede betjeningstilstand ved at skubbe tilstandsvælgeren (i) til det tilsvarende symbol. BORINGSTILSTAND Brug boringstilstand til træ, metal og plastik. HAMMERTILSTAND Brug hammertilstanden til samtidig rotering og hamring af murværk, sten og beton. j. Hovedhåndtag k. Placering af datokode TILSIGTET BRUG Disse kraftige slagbor med variabel hastighed er tilsigtet professionel boring. MÅ IKKE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. Disse kraftige slagbor er professionelle værktøj. LAD IKKE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt. Elektrisk sikkerhed Den elektriske motor er kun bygget til én spænding. Kontroller altid, at strømforsyningens spænding svarer til spændingen på mærkepladen. Dette DEWALT værktøj er dobbeltisoleret i overensstemmelse med EN 60745. Ingen jordledning er derfor nødvendig. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem D EWALTS serviceorganisation. Brug af forlængerledning Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske data). Den minimale lederstørrelse er 1,5 mm

; den maksimale længde er 30 m. Ved brug af en kabeltromle skal kablet altid rulles helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser.9 DANSK er fastspændt, hører du en klikkende lyd. Efter 4—6 klik er patronen sikkert fastgjort om tilbehøret.

3. For at udløse tilbehøret skal du gentage trin 1

ovenfor. ADVARSEL: Forsøg ikke at fastgøre bor (eller andet tilbehør) ved at holde fast i den forreste del af patronen og tænde for værktøjet. Det kan medføre personskade samt skade på patronen. AFTAGNING AF NØGLELØS PATRON (FIG. 7) Fastgør patronen omkring den korte ende af en sekskantnøgle (medfølger ikke). Ved hjælp af en blød hammer eller et stykke træ slås den lange ende mod uret. Dette vil løsne patronen, således at den kan skrues af med hånden. INSTALLATION AF NØGLELØS PATRON (FIG. 8) Skru patronen så langt på, det er muligt, med hånden. Fastgør patronen om den kortere ende af en sekskantnøgle (medfølger ikke) og slå den lange ende med uret med en blød hammer. BRUG Brugsvejledning ADVARSEL: Følg altid sikkerhedsanvisningerne og gældende lovbestemmelser. ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen skal afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Udløserkontakt (fi g. 1) For at starte boret skal du trykke på udløserkontakten; slip udløserkontakten for at stoppe boret. BEMÆRK: Anvend lave hastigheder for starthuller uden at kørne ved boring i metal eller plastik, iskruning af skruer eller ved boring i keramik. Højere hastigheder er bedre til boring af træ, karton og ved brug af slibe- og pudsetilbehør. VARIABEL HASTIGHED En udløserkontakt til variabel hastighed (a) giver mulighed for hastighedskontrol. Jo mere udløseren nedtrykkes, jo højere borhastighed. Indstilling af boredybde (fi g. 3)

1. Isæt det ønskede bor i patronen.

2. Løsn sidehåndtaget (g).

3. Før dybdejusteringsstiften (h) gennem hullet i

sidehåndtagsklemmen.

4. Juster boredybden som vist i figur 3.

5. Fastspænd sidehåndtaget.

Påkilet patron (fi g. 1, 4, 5) DWD024 DWD024 har en påkilet patron (d). SÅDAN INDSÆTTES ET BOR ELLER ANDET TILBEHØR

1. Åbn patronens kæber ved at dreje kraven med

hånden og indsæt borets skaft ca. 19 mm (3/4”) ind i patronen. Fastgør patronkraven med hånden.

2. Anbring patronnøglen i hvert af de tre huller

og fastgør i retning med uret. Det er vigtigt at fastgøre patronen med alle tre huller. For at udløse boret skal du dreje patronen mod uret i et af hullerne og derefter udløse patronen med hånden. AFTAGNING AF PÅKILET PATRON (FIG. 4) Fastgør patronen omkring den korte ende af en sekskantnøgle. Ved hjælp af en blød hammer slås nøglen skarpt mod uret, når værktøjet ses forfra. Dette vil løsne patronen, således at den kan fjernes med hånden. INSTALLATION AF PÅKILET PATRON (FIG. 5) Skru patronen så langt på, det er muligt, med hånden. Isæt den korte ende af en sekskantnøgle og slå den med uret med en blød hammer. Nøgleløs patron (fi g. 1, 6–8)

DWD024S, DWD024S-XE, DWD025S-XE

DWD024S, DWD024S-XE og DWD025S-XE er modeller med patroner uden nøgler (d) for større anvendelighed. SÅDAN INDSÆTTES ET BOR ELLER ANDET TILBEHØR

1. Tag fast i den bageste halvdel af patronen med

den ene hånd og brug den anden hånd til at dreje den forreste halvdel mod uret, som vist på figur 6. Drej så langt, at patronen åbnes tilstrækkeligt til, at det ønskede tilbehør passer dertil.

2. Indsæt boret eller andet tilbehør ca. 19 mm

(3/4") i patronen og fastgør sikkert ved at holde fast i den bageste halvdel af patronen og dreje den forreste del med uret. Når patronen næsten10 DANSK

4. HVIS BORET BLOKERER, er det typisk

fordi det bliver overbelastet eller anvendt forkert. SLIP UDLØSEREN OMGÅENDE, fjern boret fra arbejdet og afgør årsagen til blokeringen. SLÅ IKKE UDLØSEREN TIL OG FRA I ET FORSØG PÅ AT STARTE EN

gennemtrængning af materialet, skal du reducere trykket på boret og lette boret gennem den sidste del af hullet.

6. Hold motoren i gang, mens boret trækket ud

af et boret hul. Det hjælper med at forhindre klemning.

7. Med variabel hastighed er der ingen grund til at

kørne det punkt, der skal bores. Start hullet ved lav hastighed og accelerer ved at trykke hårdere på udløseren, når hullet er dybt nok til at bore, uden at boret springer ud.

Start boring med lav hastighed og øg, indtil du opnår fuld hastighed ved at påføre et fast tryk på værktøjet. En jævn strøm af metalspåner indikerer korrekt borehastighed. Brug et smøremiddel ved boring i metal. Undtagelserne er støbejern og messing, der skal bores i tør tilstand. BEMÆRK: Det er nemmere at lave store huller i stål [8 mm (5/16" ) til 13 mm (1/2")], hvis der først bores et pilothul [4 mm (5/32") til 5 mm (3/16")].

Start boring med lav hastighed og øg, indtil du opnår fuld hastighed ved at påføre et fast tryk på værktøjet. Du kan anvende de samme stålbor som til metal til at lave huller i træ. Disse bor kan overophedes, medmindre de ofte trækkes ud for at fjerne spåner fra rillerne. Emner, der kan splintre, bør støttes af en træblok.

Når der bores i murværk, skal du anvende bor med hårdmetalplade til slagboring og være sikker på, at borene er skarpe. Brug en konstant fast kraft på værktøjet for mest effektiv boring. En jævn strøm af støv indikerer korrekt borehastighed. VEDLIGEHOLDELSE Dit DEWALT-elværktøj er designet til at fungere i lang tid med minimal vedligeholdelse. Kontinuerlig tilfredsstillende funktion afhænger af korrekt pleje af værktøjet og regelmæssig rengøring. ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes og strømforsyningen til værktøjet For vedvarende betjening skal du trykke på udløserkontakten for variabel hastighed og holde den inde, trykke på låse-knappen (b) og derefter udløse kontakten. For at standse vedvarende betjening skal du trykke på kontakten et øjeblik og derefter slippe den. Sluk altid for værktøjet, når du er færdig med arbejdet, og før du tager stikket ud. Korrekt håndposition (fi g. 9) ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID anvende den rette håndposition som vist på figur 9. ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludselig reaktion. Korrekt håndposition kræver én hånd på hovedhåndtaget (j) og den anden hånd på sidehåndtaget (g). Boring ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/ monteres tilbehør eller ekstraudstyr. ADVARSEL: For at reducere risikoen for personskade skal du ALTID sørge for, at arbejdsemnet er godt fastankret eller fastspændt. Hvis der bores i et tyndt materiale, skal du anvende en “støtteblok” i træ for at forhindre skade på materialet.

1. Anvend kun skarpe bor. Til TRÆ skal du

anvende den lave hastighedsindstilling og sneglebor, spadebor, stenbor eller hulsave. Til METAL skal du bruge højhastighedsindstillingen og stålbor eller hulsave. Til MURVÆRK som f.eks. sten, cement, slaggeblokke osv. skal du anvende bor med hårdmetalplade til slagboring.

2. Tryk altid i lige linje med boret. Tryk tilstrækkeligt

hårdt til at boret bider, men tryk ikke så hårdt, at motoren blokerer eller boret afbøjes.

3. Hold værktøjet fast med begge hænder for at

kontrollere borets rotation. ADVARSEL: Boret kan gå i stå, hvis det er overbelastet og resultere i en forvridning. Forvent altid standsningen. Hold godt fast for at kontrollere vridningen og undgå personskade.11 DANSK Nærmere oplysninger om det rigtige tilbehør fås hos forhandleren. Miljøbeskyttelse Særskilt bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald. Hvis du på noget tidspunkt finder det nødvendigt at udskifte dit DEWALT produkt, eller hvis det ikke længere tjener det tiltænkte formål, må det ikke bortskaffes med almindeligt husholdningsaffald. Sørg for, at dette produkt bortskaffes særskilt. Særskilt bortskaffelse af brugte produkter og emballage gør det muligt at genbruge materialer og anvende dem på ny. Genanvendelse af genbrugsmaterialer bidrager til at forhindre forurening af miljøet og reducerer behovet for råmaterialer. Lokale forskrifter muliggør i nogen tilfælde særskilt bortskaffelse af elektriske produkter fra husholdningen, ved kommunale affaldsdepoter eller hos forhandleren i forbindelse med køb af et nyt produkt. DEWALT har stillet faciliteter til rådighed til indsamling og genbrug af udslidte DEWALT produkter. For at benytte sig af denne service kan man returnere produktet til et hvilket som autoriseret serviceværksted, der modtager det på vore vegne. Du kan finde ud af, hvor det nærmeste autoriserede serviceværksted befinder sig ved at kontakte dit lokale DEWALT-kontor på den adresse, der er angivet i denne vejledning. Alternativt findes der en liste over autoriserede DEWALT serviceværksteder og detaljerede oplysninger om vores eftersalgsservice og kontakter på følgende internetadresse: www.2helpU.com. skal afbrydes, før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Sørg for, at udløserkontakten er i OFF-position. Utilsigtet start kan medføre kvæstelser. Motorbørster DEWALT anvender et avanceret børstesystem, der automatisk standser boret, når børsterne er opbrugt. Dette forhindrer alvorlig skade på motoren. Nye børstesamlinger er tilgængelige hos autoriserede DEWALT-servicecentre. Anvend altid identiske reservedele. Smøring Dette elektriske værktøj skal ikke smøres yderligere. Rengøring ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure. ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Der må under ingen omstændigheder komme væske ind i værktøjet. Ingen af værktøjets dele må nedsænkes i væske. Valgfrit tilbehør ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DEWALT, ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af D EWALT. FORSIGTIG: For at reducere risikoen for skade bør tilbehør kun anvendes i størrelser op til det maksimale som vist i de tekniske specifikationer.12 DEUTSCH Sie haben sich für ein Werkzeug von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen. Technische Daten DWD024 DWD024S DWD024S DWD025S QS/GB/LX QS XE XE Spannung V 230/ 230/ 230 230 220–240 220–240 – – Typ 1 1 1 1 Leistungsaufnahme W 701 701 650 750 Leerlaufdrehzahl /min 0–2800 0–2800 0–2800 0–2800 Leerlaufschlagzahl /min 0-47600 0-47600 0-47600 0-47600 Maximale Bohrleistung: Stahl/Holz/Beton mm 13/25/16 13/25/16 13/25/16 13/25/16 Drehmoment Nm 5,2 5,2 5,2 5,2 Spannfutter-Spindelgewinde UNF 1/2" x 20 1/2" x 20 1/2" x 20 1/2" x 20 Spannhalsdurchmesser mm 43 43 43 43 Max. Bohrfutter-spannweite mm 13 13 13 13 Gewicht kg 1,6 1,6 1,6 1,6 Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-1.

sidehåndtaksklemmen.

7. For driller med variabel hastighet er det ikke
