KÄYTTÖOHJE DWD024 DEWALT

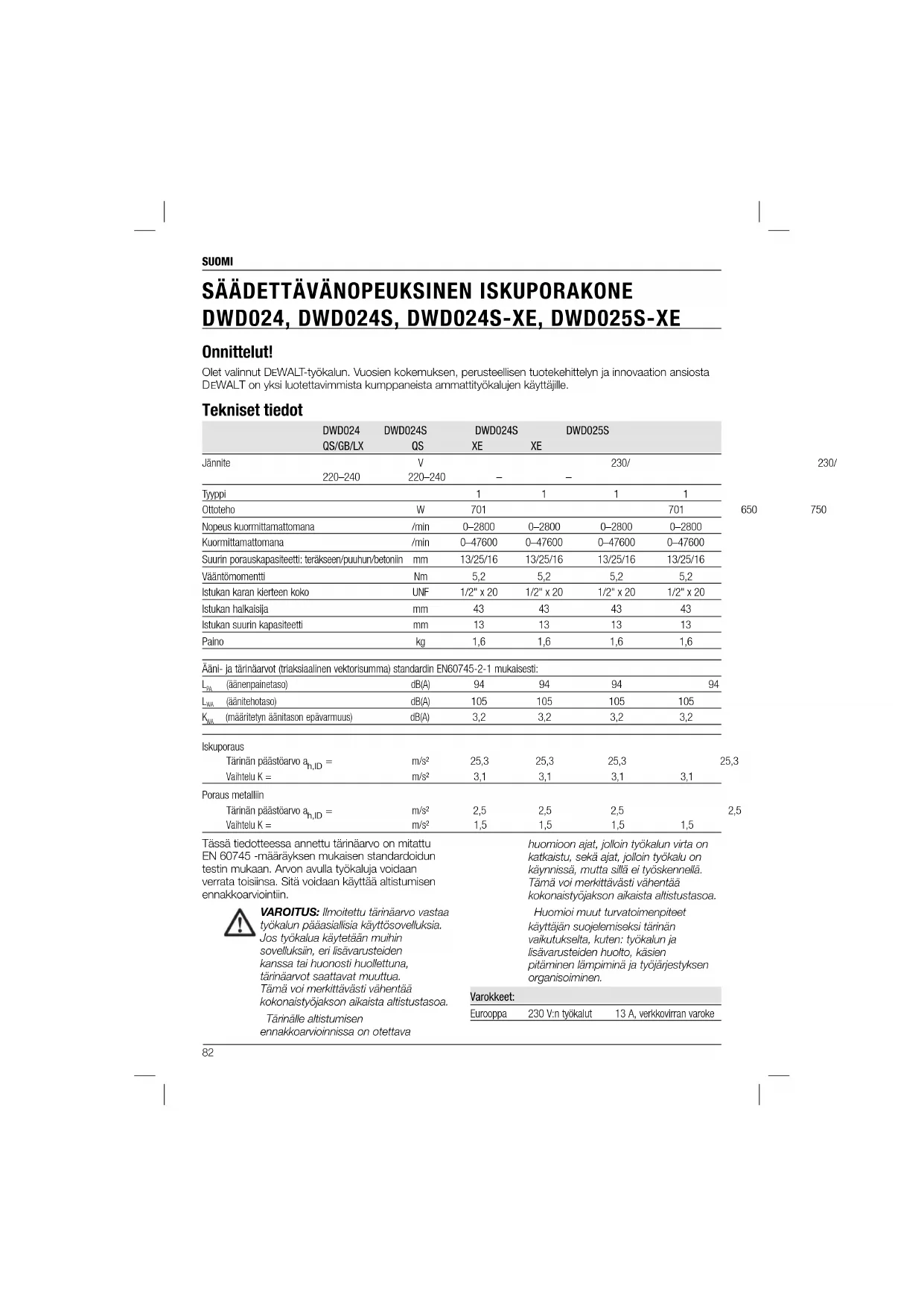

EWALT on yksi luotettavimmista kumppaneista ammattityökalujen käyttäjille. Tekniset tiedot DWD024 DWD024S DWD024S DWD025S QS/GB/LX QS XE XE Jännite V 230/ 230/ 230 230 220–240 220–240 – – Tyyppi 1 1 1 1 Ottoteho W 701 701 650 750 Nopeus kuormittamattomana /min 0–2800 0–2800 0–2800 0–2800 Kuormittamattomana /min 0–47600 0–47600 0–47600 0–47600 Suurin porauskapasiteetti: teräkseen/puuhun/betoniin mm 13/25/16 13/25/16 13/25/16 13/25/16 Vääntömomentti Nm 5,2 5,2 5,2 5,2 Istukan karan kierteen koko UNF 1/2" x 20 1/2" x 20 1/2" x 20 1/2" x 20 Istukan halkaisija mm 43 43 43 43 Istukan suurin kapasiteetti mm 13 13 13 13 Paino kg 1,6 1,6 1,6 1,6 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-1 mukaisesti:

(äänenpainetaso) dB(A)

(äänitehotaso) dB(A)

(määritetyn äänitason epävarmuus) dB(A) 3,2 3,2 3,2 3,2 Iskuporaus Tärinän päästöarvo a h,ID

m/s² 25,3 25,3 25,3 25,3 Vaihtelu K = m/s² 3,1 3,1 3,1 3,1 Poraus metalliin Tärinän päästöarvo a h,ID

DWD024, DWD024S, DWD024S-XE, DWD025S-XE Tässä tiedotteessa annettu tärinäarvo on mitattu EN 60745 -määräyksen mukaisen standardoidun testin mukaan. Arvon avulla työkaluja voidaan verrata toisiinsa. Sitä voidaan käyttää altistumisen ennakkoarviointiin. VAROITUS: Ilmoitettu tärinäarvo vastaa työkalun pääasiallisia käyttösovelluksia. Jos työkalua käytetään muihin sovelluksiin, eri lisävarusteiden kanssa tai huonosti huollettuna, tärinäarvot saattavat muuttua. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Tärinälle altistumisen ennakkoarvioinnissa on otettava huomioon ajat, jolloin työkalun virta on katkaistu, sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työskennellä. Tämä voi merkittävästi vähentää kokonaistyöjakson aikaista altistustasoa. Huomioi muut turvatoimenpiteet käyttäjän suojelemiseksi tärinän vaikutukselta, kuten: työkalun ja lisävarusteiden huolto, käsien pitäminen lämpiminä ja työjärjestyksen organisoiminen. Varokkeet: Eurooppa 230 V:n työkalut 13 A, verkkovirran varoke83 SUOMI VAROITUS: Vähennä tapaturmavaaraa lukemalla ohje. Yleiset sähkölaitteita koskevat turvavaroitukset VAROITUS! Lue kaikki turvallisuusvaroitukset ja -ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan vamman.

Käsite ”moottorityökalu” viittaa kaikissa seuraavissa varoituksissa verkkokäyttöiseen (johdolliseen) moottorityökaluun tai akkukäyttöiseen (johdottomaan) moottorityökaluun.

1) TYÖALUEEN TURVALLISUUS

a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärjestyksessä olevat tai pimeät alueet voivat aiheuttaa onnettomuuksia. b) Älä käytä moottorityökaluja räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Moottorityökaluista syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasut palamaan. c) Pidä lapset ja sivulliset poissa lähettyviltä, kun käytät moottorityökalua.Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) SÄHKÖTURVALLISUUS

a) Moottorityökalujen pistokkeiden on sovittava pistorasiaan. Älä koskaan tee pistokkeisiin mitään muutoksia. Älä käytä maadoitetuissa koneissa mitään sovitinpistokkeita. Modifioimattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi maadoittuu. c) Älä jätä moottorityökaluja sateeseen tai märkään paikkaan. Työkalun sisään menevä vesi lisää sähköiskun vaaraa. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua sähköjohdosta äläkä irrota sitä pistorasiasta johdosta vetämällä. Älä anna sähköjohdon koskea kuumiin pintoihin, öljyyn, teräviin reunoihin tai liikkuviin osiin. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun riskiä. Määritelmät: Turvallisuusohjeet Seuraavat määritelmät kuvaavat kunkin avainsanan vakavuusastetta. Lue tämä ohjekirja ja kiinnitä huomiota seuraaviin symboleihin: VAARA: Ilmaisee välitöntä vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena on hengenmenetys tai vakava vamma. VAROITUS: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla hengenmenetys tai vakava vamma. HUOMIO: Ilmaisee mahdollista vaaratilannetta. Mikäli vaaraa ei voida välttää, seurauksena voi olla vähäinen tai keskinkertainen vamma. HUOMAUTUS: viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Ilmaisee sähköiskun vaaraa. Ilmaisee tulipalon vaaraa. EU-yhdenmukaisuusilmoitus KONEDIREKTIIVI

SÄÄDETTÄVÄNOPEUKSINEN ISKUPORAKONE

DWD024, DWD024S, DWD024S-XE, DWD025S-XE DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009 +A11:2010, EN60745-2-1:2010. Nämä tuotteet täyttävät direktiivin 2004/108/EY (19.04.2016 saakka), 2014/30/EY (20.04.2016 lähtien) ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta. Markus Rompel Tekninen päällikkö DEWALT, Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

SUOMI b) Älä käytä moottorityökalua, jos virtakytkin ei kytke sitä päälle ja pois päältä. Työkalut, joita ei voida hallita kytkimellä, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai akkupakkaus työkalusta ennen kuin teet mitään säätöjä, vaihdat lisävarusteita tai varastoit moottorityökalun. Tällaiset ehkäisevät turvatoimet alentavat vahingossa käynnistymisen riskiä moottorityökalua käytettäessä. d) Varastoi moottorityökalut lasten ulottumattomiin äläkä anna työkalua sellaisten henkilöiden käyttöön, jotka eivät ole sitä tottuneet käyttämään tai eivät ole tutustuneet käyttöohjeisiin. Moottoroidut työkalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e) Huolehdi moottoroitujen työkalujen kunnosta. Tarkista, onko liikkuvissa osissa väärä kohdistus tai takertelua, ovatko osat rikkoutuneet tai vaikuttaako jokin muu seikka mahdollisesti laitteen käyttöön. Jos laite vaurioituu, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat moottoroitujen työkalujen puutteellisesta huollosta. f) Pidä leikkaavat työkalut terävinä ja puhtaina. Kunnolla huolletut leikkaavat työkalut, joissa on terävät leikkausreunat, takertelevat vähemmän ja ovat helpommin hallittavissa. g) Noudata moottorityökalujen, niiden lisävarusteiden, työkalun kärkiosien yms. käyttöohjeita ja ota huomioon työolosuhteet ja suoritettava työ. Työkalun käyttö muuhun kuin sille tarkoitettuun tehtävään voi johtaa vaaratilanteeseen.

a) Anna moottoroitu työkalu huollettavaksi ammattikorjaajalle, joka käyttää ainoastaan samanlaisia vaihto-osia. Näin taataan moottorityökalun turvallisuus. Muut iskuporakoneiden turvallisuusohjeet

• Käytä kuulosuojaimia. Altistuminen melulle voi heikentää kuuloa.

• Käytä lisäkahvoja, jos ne on toimitettu työkalun mukana. Hallinnan menetys voi aiheuttaa henkilövahingon.

• Jos laitteen terä voi osua piilotettuihin sähköjohtoihin tai sen omaan sähköjohtoon, tartu työkalun eristettyihin tarttumapintoihin. Terän osuminen jännitteiseen johtoon tekee sen paljaista e) Kun käytät moottorityökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan sähköjohdon käyttö vähentää sähköiskun riskiä. f) Jos moottorityökalun käyttöä kosteassa paikassa ei voida välttää, on käytettävä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö vähentää sähköiskun vaaraa.

3) HENKILÖKOHTAINEN TURVALLISUUS

a) Ole valppaana, katso, mitä teet, ja käytä tervettä järkeä moottoroitua työkalua käyttäessäsi. Älä käytä moottorityökalua väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Tarkkaavaisuuden herpaantuminen työkalua käytettäessä saattaa johtaa vakaviin henkilövahinkoihin. b) Käytä henkilösuojaimia. Käytä aina silmäsuojaimia. Sellaiset turvavarusteet, kuten pölynaamari, liukastumista estävät kengät, kypärä tai korvasuojaimet olosuhteiden niitä vaatiessa vähentävät henkilövahinkoja. c) Estä tahaton käynnistäminen. Varmista, että kytkin on pois-asennossa ennen työkalun yhdistämistä virtalähteeseen ja/tai akkupakkaukseen tai ennen kuin tartut työkaluun. Työkalun kantaminen sormi kytkimellä tai pistokkeen työntäminen pistorasiaan, kun kytkin on päälle kytkettynä, voi aiheuttaa onnettomuuksia. d) Poista mahdolliset säätö- tai kiintoavaimet ennen työkalun käynnistämistä. Pyörivään osaan jäänyt kiinto- tai säätöavain saattaa aiheuttaa henkilövahinkoja. e) Älä kurottele. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit paremmin hallita moottoroidun työkalun käytön odottamattomissa tilanteissa. f) Pukeudu oikein. Älä käytä löysiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteella voi kerätä ja poistaa pölyä, varmista, että nämä toiminnot ovat kytkettyinä ja että käytät niitä oikein. Pölynkeräysjärjestelmän käyttö voi vähentää pölyn aiheuttamia vaaroja.

4) MOOTTORITYÖKALUN KÄYTTÖ JA HUOLTO

a) Älä käytä moottorityökalua väkisin. Käytä tarkoitukseesi soveltuvaa työkalua. Teet työn paremmin ja turvallisemmin työkalulla, kun käytät sille tarkoitettua nopeutta.85 SUOMI PÄIVÄMÄÄRÄKOODIN SIJAINTI [KUVA (FIG.) 1] Päivämääräkoodi (k) on merkitty koteloon. Se sisältää myös valmistusvuoden. Esimerkki: 2015 XX XX Valmistusvuosi Pakkauksen sisältö Pakkauksessa on: 1 pora 1 istukan avain (DWD024) 1 syvyyssäätötanko 1 sivukahva 1 ohjekirja

• Tarkista, onko työkalussa, sen osissa tai lisävarusteissa vaurioita, jotka ovat voineet syntyä kuljetuksen aikana.

• Lue ennen työn aloittamista tämä ohjekirja perusteellisesti, jotta ymmärrät sen sisällön. Kuvaus (kuva 1) VAROITUS: Älä koskaan tee muutoksia sähkökäyttöiseen työkaluun tai mihinkään sen osaan. Muutoin voi aiheutua vaurioita tai henkilövahinkoja. a. Nopeudensäätökytkin b. Lukituspainike c. Ajosuunnan säädin d. Istukka e. Johdonsuojus ja istukan avaimen pidin f. Johtosarja g. Sivukahva h. Syvyyssäätötanko

j. Pääkahva k. Päivämääräkoodin sijainti

Nämä säädettävänopeuksiset iskuporakoneet on tarkoitettu raskaaseen ammattikäyttöön. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Nämä iskuporakoneet ovat raskaaseen ammattikäyttöön tarkoitettuja sähkötyökaluja. ÄLÄ ANNA lasten koskea niihin. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti. metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.

• Kiinnitä työstettävä kappale vakaaseen alustaan kiinnittimien tai muiden käytännöllisten menetelmien avulla. Työkalun pitäminen kädessä tai kehoa vasten voi aiheuttaa hallinnan menettämisen.

• Käytä suojalaseja tai muuta silmäsuojainta. Poraaminen aiheuttaa lentäviä lastuja. Ne voivat vahingoittaa silmiä pysyvästi.

• Poranterät ja muut työkalut kuumenevat käytössä. Käytä käsineitä koskiessasi niitä.

• Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. On suositeltavaa käyttää kumisia käsineitä. Ne auttavat hallitsemaan työkalua paremmin. VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään 30mA. Vaarat Seuraavat vaarat ovat olemassa käytettäessä iskuporakonetta: – Pyöriviin tai kuumiin osiin koskemisen aiheuttamat vammat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat: – kuulon heikkeneminen – sormien puristumisen vaara lisävarustetta vaihdettaessa. – pölyn hengittämisen aiheuttamat terveysvaarat työstettäessä betonia ja/tai tiiltä – lentävien kappaleiden aiheuttamat henkilövahingot – pitkäaikaisen käyttämisen aiheuttamat henkilövahingot. Työkalun merkinnät Työkalussa esitetään seuraavat kuvamerkit: Lue käyttöohje ennen käyttöä. Käytä kuulosuojaimia. Suojaa silmät.86 SUOMI

VAIHTAMINEN TOISELLE PUOLELLE

Oikeakätiset käyttäjät: Työnnä sivukahvan kiinnike istukan yli kahvan ollessa vasemmalla. Vasenkätiset käyttäjät: Työnnä sivukahvan kiinnike istukan yli kahvan ollessa oikealla. Toimintasuunnan valitsin (kuva 1) Voit irrottaa poranterän tiukasta aukosta tai irrottaa ruuvin käyttämällä toimintasuunnan vaihdinta (c). Se sijaitsee liipaisinkytkimen (a) yläpuolella. Voit muuttaa moottorin pyörintäsuuntaa vapauttamalla ENSIN liipaisimen ja työntämällä salpaa oikealle (katsottuna porakoneen ollessa poraamisasennossa). Palauta toimintasuunnan säädin lopuksi normaaliin asentoon. Tilanvalitsin (kuva 2) HUOMAUTUS: Työkalu on pysäytettävä ennen tilanvalintapainikkeen käyttämistä. Muutoin työkalu voi vaurioitua. Valitse toimintatila siirtämällä tilanvalitsin (i) kyseisen symbolin kohdalle. PELKKÄ PORAAMINEN Käytä pelkkää poraamistilaa metallille, muoville ja puulle. PELKKÄ ISKUPORAAMINEN Iskuporattaessa tiilipintaa tai betonia pora pyörii ja iskee samanaikaisesti. Poraussyvyyden säätäminen (kuva3)

1. Aseta tarvittava terä istukkaan.

2. Irrota sivukahva (g).

3. Työnnä syvyydensäätötanko (h) sivukahvan

kiinnittimen aukon läpi.

4. Säädä poraussyvyyttä kuvassa 3 näkyvällä

5. Kiristä sivukahva.

Avaimella toimiva istukka (kuvat 1, 4, 5) DWD024 DWD024-mallissa on avaimella toimiva istukka (d).

1. Avaa istukan leuat kääntämällä kaulusta käsin.

Työnnä poranterän varsi istukkaan noin 19 mm:n (3/4") syvyyteen. Kiristä istukan kaulus käsin.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa. Sähköturvallisuus Sähkömoottori on suunniteltu vain yhdelle jännitteelle. Tarkista aina, että virtalähde vastaa tehokilvessä annettua jännitettä. DEWALT-työkalu on kaksoiseristetty EN 60745:n mukaisesti; siksi maadoitusjohtoa ei tarvita. Jos syöttökaapeli on vioittunut, se on vaihdettava DEWALT-huollon kautta saatavaan erikoisvalmisteiseen kaapeliin. Jatkojohdon käyttäminen Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1,5 mm

ja suurin pituus 30 m. Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Sivukahva (kuva 1) VAROITUS: Käytä työkalua AINA siten, että sivukahva on oikein paikallaan. Muutoin sivukahva voi irrota, jolloin menetät koneen hallinnan. Pitele työkalua molemmista kahvoista hallinnan varmistamiseksi. Sivukahva sisältyy malleihin DWD024, DWD024S, DWD024S-XE ja DWD025S-XE. Sivukahva (g) voidaan asentaa sekä oikea- että vasenkätisille sopivaksi.

SIVUKAHVAN SÄÄTÄMINEN

1. Löysennä sivukahva (g) kääntämällä sitä

2. Käännä sivukahva haluamaasi asentoon.

3. Kiristä sivukahva kääntämällä sitä myötäpäivään.87

SUOMI KÄYTTÖ Käyttöohjeet VAROITUS: Noudata aina turvallisuusohjeita ja asiaa koskevia säädöksiä. VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Liipaisinkytkin (kuva 1) Voit käynnistää porakoneen painamalla liipaisinta ja pysäyttää sen vapauttamalla liipaisimen. HUOMAUTUS: Käytä vähäisempää nopeutta, kun aloitat uuden reiän poraamisen, poraat metallia, keramiikkaa tai muovia tai ruuvaat ruuvia. Suuremmat nopeudet soveltuvat puun ja levyjen poraamiseen sekä käytettäessä hankaavia tai kiillottavia varusteita.

Voit säätää nopeutta liipaisimen (a) avulla. Mitä syvemmälle sitä painetaan, sitä suuremmaksi poran nopeus nousee. Työkalu toimii jatkuvasti, kun pidät nopeudensäätökytkintä painettuna. Voit vapauttaa kytkimen painamalla lukituspainiketta (b). Voit lopettaa jatkuvan poraamisen painamalla liipaisinta lyhyesti ja vapauttamalla sen. Sammuta työkalusta virta työn valmistuttua ja ennen pistokkeen irrottamista pistorasiasta. Käsien oikea asento (kuva 9) VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassa asennossa kuvassa 9 näkyvällä tavalla. VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassa otteessa. Kädet ovat oikeassa asennossa, kun tartut sivukahvaan (g) yhdellä kädellä ja toisella kädellä pääkahvaan (j). Poraaminen VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise

2. Aseta istukan avain kuhunkin kolmeen reikään

ja kiristä kääntämällä myötäpäivään. On tärkeää kiristää kaikista kolmesta aukosta. Voit irrottaa poranterän kääntämällä istukkaa vastapäivään yhden aukon verran ja löysentämällä istukan käsin. AVAIMELLA TOIMIVAN ISTUKAN IRROTTAMINEN (KUVA 4) Kiristä istukka kuusiokulma-avaimen lyhyemmän pään ympärille. Lyö pehmeäpäisellä vasaralla vastapäivään työkalun etuosasta katsottuna. Tämä löysentää istukan, jotta se voidaan irrottaa käsin. AVAIMELLA TOIMIVAN ISTUKAN ASENTAMINEN (KUVA 5) Käännä istukkaa käsin niin pitkälle kuin se menee. Työnnä kuusikulma-avaimen lyhyempi pää istukkaan ja lyö myötäpäivään pehmeäpäisellä vasaralla. Avaimeton istukka (kuvat 1, 6–8)

DWD024S, DWD024S-XE, DWD025S-XE

Malleissa DWD024S, DWD024S-XE ja DWD025S- XE on avaimeton istukka (d) käytön helpottamiseksi.

1. Tartu istukan takaosaan yhdellä kädellä. Käännä

etuosaa vastapäivään toisella kädellä kuvassa 6 näkyvällä tavalla. Käännä riittävästi, jotta istukka avautuu ja varuste voidaan asettaa paikalleen.

2. Työnnä poranterä tai muu varuste istukkaan

noin 19 mm:n (3/4") syvyyteen. Kiristä istukka pitämällä kiinni istukan takaosasta ja kääntämällä etuosaa myötäpäivään. Kun istukka on kiristetty lähes loppuun saakka, kuuluu napsahtava ääni. Istukka on kiristetty tiukasti 4–6 napsahduksen jälkeen.

3. Voit irrottaa varusteen toistamalla vaiheen 1

toimet. VAROITUS: Älä yritä kiristää poranterää (tai muuta varustetta) tarttumalla istukan etuosaan ja käynnistämällä pora. Muutoin voi aiheutua henkilövahinko tai istukka voi vaurioitua.

ILMAN AVAINTA TOIMIVAN ISTUKAN IRROTTAMINEN

(KUVA 7) Kiristä istukka kuusiokulma-avaimen (hankittava erikseen) lyhyemmän pään ympärille. Lyö pidempää päätä pehmeäpäisellä vasaralla tai puunkappaleella vastapäivään. Tämä löysentää istukan, jotta se voidaan ruuvata irti käsin.

ILMAN AVAINTA TOIMIVAN ISTUKAN ASENTAMINEN

(KUVA 8) Käännä istukkaa käsin niin pitkälle kuin se menee. Kiristä istukka kuusikulma-avaimen lyhyemmän pään ympärille (ei sisälly toimitukseen). Lyö pitkää päätä myötäpäivään pehmeällä vasaralla.88 SUOMI Poikkeuksia ovat valurauta ja pronssi. Niitä porataan kuivana. HUOMAUTUS: Teräkseen voi porata suuria reikiä [8 mm (5/16") - 13 mm (1/2")] helpommin, jos ensin porataan pienempi reikä [4 mm (5/32") - 5 mm (3/16")]. PUUN PORAAMINEN Aloita poraaminen vähäisellä nopeudella. Lisää tehoa ja paina työkalua tukevasti. Puuta voidaan porata samojen kierreterien avulla kuin metallia. Nämä terät voivat ylikuumentua, jos niitä ei vedetä säännöllisin väliajoin ulos lastujen poistamiseksi uurteista. Jos porattava kappale voi haljeta, sen tukena on käytettävä puukappaletta. TIILEEN PORAAMINEN Jos poraat tiileen, käytä karbidikärkisiä iskuporaamiseen tarkoitettuja teräviä teriä. Poraaminen sujuu tehokkaimmin, kun painat työkalua vakaasti. Nopeus on oikea, kun porattavasta reiästä tulee pölyä tasaisena virtana. KUNNOSSAPITO DEWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. VAROITUS: Loukkaantumisvaaran vähentämiseksi katkaise laitteesta virta ja irrota pistoke pistorasiasta ennen varusteiden asentamista tai irrottamista sekä ennen säätöjen ja korjausten tekemistä. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen. Moottorin harjat DEWALTin käyttämä kehittynyt harjajärjestelmä pysäyttää poran automaattisesti, kun harjat ovat kuluneet. Tämä suojaa moottoria. Voit ostaa uudet harjat valtuutetusta DEWALT-huoltokeskuksesta. Käytä aina alkuperäisiä vastaavia varaosia. Voitelu Moottoroitu työkalu ei vaadi ylimääräistä voitelua. työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. VAROITUS: Voit vähentää henkilövahingon vaaraa varmistamalla AINA, että työstettävä kappale on kiinnitetty tiukasti paikalleen. Jos poraat ohutta kappaletta, aseta sen taakse puinen tuki, jotta ohut materiaali ei vaurioidu.

1. Käytä vain teräviä poranteriä. Voit porata

PUUTA kierreterien, kouruterien, lusikkaterien tai reikäsahojen avulla käyttämällä hidasta nopeutta. Voit porata METALLIA terästerien tai reikäsahojen avulla käyttämällä hidasta nopeutta. Jos poraat TIILEEN tai betoniin, käytä karbidikärkisiä iskuporaamiseen tarkoitettuja teriä

2. Paina terää aina suoraan. Paina riittävästi, jotta

terä puree, mutta älä paina liikaa. Muutoin moottori pysähtyy tai terä vioittuu.

3. Pitele työkalua tiukasti molemmin käsin, jotta se

pysyy vakaana. HUOMIO: Pora voi jäädä jumiin, jos sitä ylikuormitetaan. Varaudu tällöin aiheutuvaan suureen voimaan. Tartu porakoneeseen tiukasti molemmin käsin, jotta se pysyy vakaana ja vältät onnettomuudet.

4. JOS PORA PYSÄHTYY, syynä on yleensä

ylikuormitus tai virheellinen käyttö. VAPAUTA LIIPAISIN HETI, irrota terä porattavasta kohteesta ja selvitä pysähtymisen syy. ÄLÄ

5. Voit vähentää pysähtymistä tai hallitsematonta

painumista terän mennessä kappaleen läpi vähentämällä painamista poraamisen loppuvaiheessa.

6. Pidä moottori käynnissä, kun vedät terän ulos

poratusta reiästä. Tämä auttaa estämään jumiutumista.

7. Reikää ei tarvitse aloittaa naskalilla käytettäessä

poraa, jonka nopeutta voi säätää. Käytä poraamisen alussa vähäistä nopeutta. Lisää nopeutta puristamalla liipaisinta kovempaa, kun reikä on riittävän syvä, jotta terä pysyy siinä. METALLIN PORAAMINEN Aloita poraaminen vähäisellä nopeudella. Lisää tehoa ja paina työkalua tukevasti. Nopeus on oikea, kun porattavasta reiästä irtoaa metallia tasaisena virtana. Käytä voiteluainetta metallia porattaessa.89 SUOMI saastumista ja vähentää raaka-aineen tarvetta. Paikallisten säädösten mukaan sähkötuotteiden osat saatetaan erottaa kotitalousjätteestä kunnallisissa jätteenkäsittelypaikoissa, tai jälleenmyyjä tekee sen, kun ostat uuden tuotteen.

EWALT tarjoaa mahdollisuuden DEWALT- tuotteiden keräykseen ja kierrätykseen, kun niiden elinkaari on lopussa. Voit käyttää tämän palvelun hyväksesi palauttamalla tuotteesi valtuutettuun korjauspaikkaan, jossa jätteen keräys tehdään puolestasi. Saat lähimmän valtuutetun korjauspaikan osoitteen ottamalla yhteyden paikalliseen DEWALT- toimipisteeseen tässä ohjekirjassa mainittuun osoitteeseen. Valtuutetut DEWALT-korjauspaikat ja täydelliset tiedot myynnin jälkeisestä huoltopalvelusta ja yhteyshenkilöistä ovat saatavilla myös Internetissä osoitteessa: www.2helpU.com. Puhdistus VAROITUS: Puhalla lika ja pöly ulos pääkotelosta kuivalla ilmalla aina, kun havaitset lian kertyvän tuuletusaukkojen sisälle ja ympärille. Käytä asianmukaisia silmäsuojaimia ja hyväksyttyä pölysuojainta tämän toimenpiteen aikana. VAROITUS: Työkalun metallittomien osien puhdistamiseen ei saa käyttää liuottimia tai muita vahvoja kemikaaleja. Nämä kemikaalit voivat heikentää näiden osien valmistuksessa käytettyjä materiaaleja. Käytä ainoastaan mietoon saippuaveteen kostutettua kangasta. Älä koskaan päästä mitään nestettä työkalun sisälle äläkä koskaan upota työkalun mitään osaa nesteeseen. Lisävarusteet VAROITUS: Koska tämän tuotteen kanssa ei ole testattu muita kuin

EWALTin tarjoamia lisävarusteita, niiden käyttö tämän työkalun kanssa voi olla vaarallista. Tämän tuotteen kanssa tulee käyttää ainoastaan

EWALTin suosittelemia lisävarusteita. Näin toimimalla vähennetään myös vahingoittumisriskiä. HUOMIO: Käytä vain enintään teknisissä tiedoissa mainitun kokoisia tarvikkeita loukkaantumisvaaran vähentämiseksi. Kysy jälleenmyyjältäsi lisätietoja työkaluusi soveltuvista lisävarusteista. Ympäristön suojeleminen Lajittele osat. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen seassa. Jos huomaat DEWALT-tuotteesi vaativan vaihtoa tai jos et tarvitse sitä enää, älä hävitä sitä kotitalousjätteen mukana. Vie tuote lajiteltavaksi. Kun käytetyn tuotteen ja pakkauksen osat erotetaan toisistaan, materiaali voidaan kierrättää ja käyttää uudelleen. Kierrätetyn materiaalin uudelleen käyttö auttaa estämään ympäristön90 SVENSKA Gratulerar! Du har valt ett DEWALT-verktyg. Åratals erfarenhet, omsorgsfull produktutveckling och förnyelse gör DEWALT till en av de mest pålitliga partnerna för professionella elverktygsanvändare. Tekniska data DWD024 DWD024S DWD024S DWD025S QS/GB/LX QS XE XE Spänning V 230/ 230/ 230 230 220–240 220–240 – – Typ 1 1 1 1 Ineffekt W 701 701 650 750 Frigångshastighet /min 0–2800 0–2800 0–2800 0–2800 Slaghastighet vid frigång /min 0–47600 0–47600 0–47600 0–47600 Maximal borrningsräckvidd: stål/trä/betong mm 13/25/16 13/25/16 13/25/16 13/25/16 Vridmoment Nm 5,2 5,2 5,2 5,2 Chuckaxel gängstorlek UNF 1/2" x 20 1/2" x 20 1/2" x 20 1/2" x 20 Diameter på inställningsreglaget mm 43 43 43 43 Maximal chuck-kapacitet mm 13 13 13 13 Vikt kg 1,6 1,6 1,6 1,6 Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-1.
