BRUGSANVISNING DW927 DEWALT

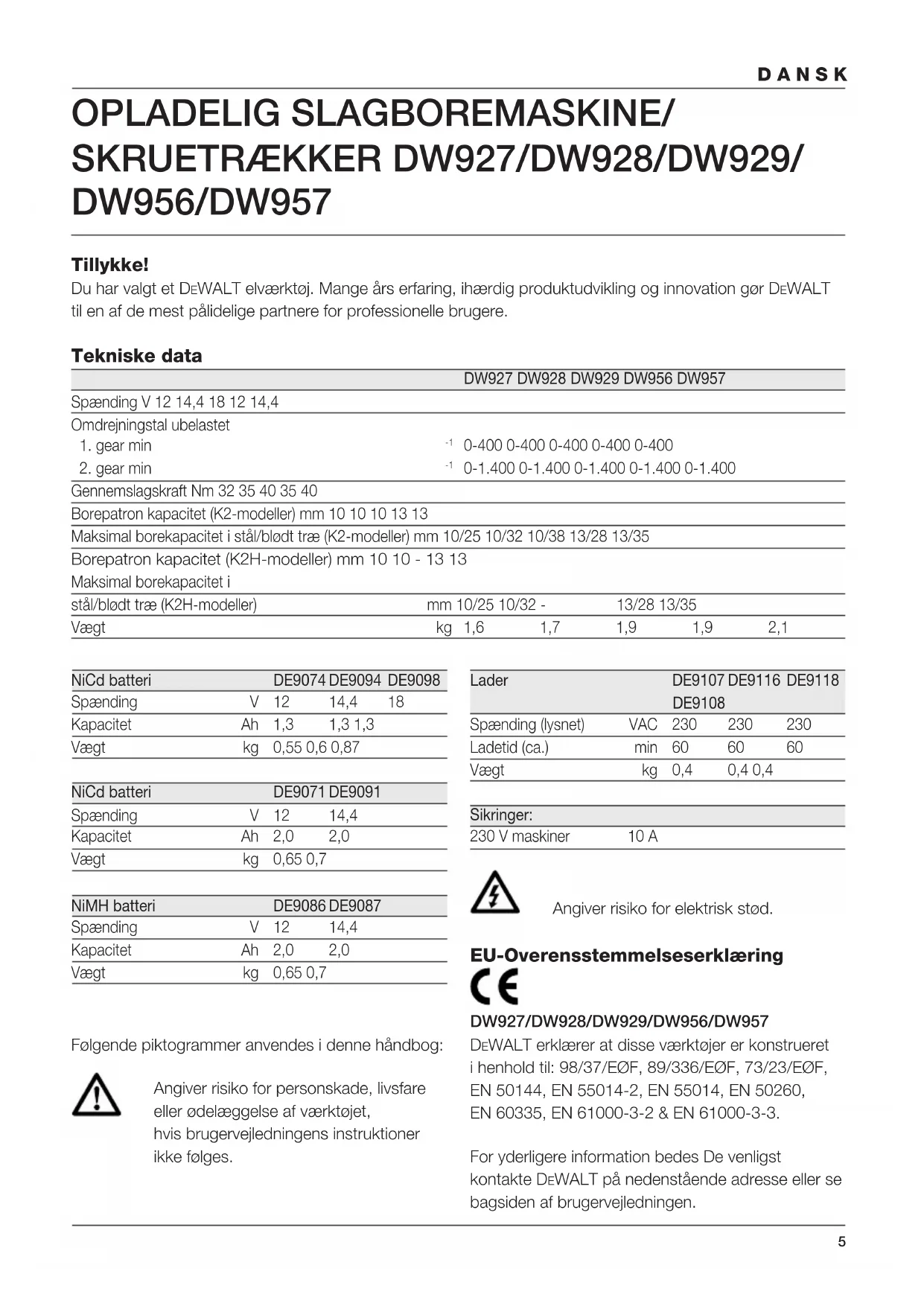

DW956/DW957 Tillykke! Du har valgt et DEWALT elværktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Tekniske data DW927 DW928 DW929 DW956 DW957 Spænding V 12 14,4 18 12 14,4 Omdrejningstal ubelastet

0-1.400 0-1.400 0-1.400 0-1.400 0-1.400 Gennemslagskraft Nm 32 35 40 35 40 Borepatron kapacitet (K2-modeller) mm 10 10 10 13 13 Maksimal borekapacitet i stål/blødt træ (K2-modeller) mm 10/25 10/32 10/38 13/28 13/35 Borepatron kapacitet (K2H-modeller) mm 10 10 - 13 13 Maksimal borekapacitet i stål/blødt træ (K2H-modeller) mm 10/25 10/32 - 13/28 13/35 Vægt kg 1,6 1,7 1,9 1,9 2,1 NiCd batteri DE9074 DE9094 DE9098 Spænding V 12 14,4 18 Kapacitet Ah 1,3 1,3 1,3 Vægt kg 0,55 0,6 0,87 NiCd batteri DE9071 DE9091 Spænding V 12 14,4 Kapacitet Ah 2,0 2,0 Vægt kg 0,65 0,7 NiMH batteri DE9086 DE9087 Spænding V 12 14,4 Kapacitet Ah 2,0 2,0 Vægt kg 0,65 0,7 Angiver risiko for elektrisk stød. EU-Overensstemmelseserklæring DW927/DW928/DW929/DW956/DW957 DEWALT erklærer at disse værktøjer er konstrueret i henhold til: 98/37/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Lader DE9107 DE9116 DE9118 DE9108 Spænding (lysnet) VAC 230 230 230 Ladetid (ca.) min 60 60 60 Vægt kg 0,4 0,4 0,4 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges.6 DANSK DW927 DW928 DW929 DW956 DW957

(akustisk styrke) dB(A) 92 92,6 93,1 Vægtet geometrisk middelværdi af accelerationsfrekvensen m/s

• ved operatørens øre Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Tyskland Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj eller lader for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 5 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 6 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 7 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til. 8 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 9 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også ansigtsmaske. 10 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 11 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 12 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Hold håndtagene tørre, rene og fri for olie og fedt. 13 Fjern batteriet Afmonter batteriet fra værktøjet, når det ikke er i brug, inden service og ved udskiftning af tilbehør såsom savklinge, bor eller fræsere. 14 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 15 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 16 Kontroller elværktøjet for skader Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion.7 DANSK Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et anerkendt serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 17 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 18 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede serviceværksteder. Yderligere sikkerhedsanvisninger for batteriet Brandfare. Undgå at kortslutte kontakterne på et frakoblet batteri med metalgenstande (ved f.eks. at have nøgler i samme lomme som batteriet).

• Batterivæsken, en 25-30% opløsning af kaliumhydroksid, kan være skadelig. Ved hudkontakt skal der omgående skylles med vand. Neutraliser med en mild syre såsom citronsaft eller eddike. Ved øjenkontakt skylles med rigeligt med vand i mindst 10 minutter. Opsøg læge.

• Forsøg aldrig at åbne et batteri.

• Til opladning af DEWALT NiMH-batterier må kun anvendes ladere med påskrift «NiMH» eller «NiMH + NiCd». Etiketter på laderen og batteriet Etiketterne på laderen og batteriet viser følgende piktogrammer: 100% Batteriet oplader 100% Batteriet er opladet Batteriet er defekt Rør dem ikke med strømledende materialer Oplad ikke et beskadiget batteri Læs brugsanvisningen før laderen tages i brug Må kun anvendes til opladning af DEWALT-batterier; andre batterier kan revne og forårsage skader. Må ikke udsættes for væske En beskadiget ledning bør omgående udskiftes +40 ˚c +4 ˚c Temperatur for opladning +4 °C til +40 °C Følg givne anbefalinger med hensyn til at skille sig af med batteriet Brænd ikke batteriet Kontroller emballagens indhold Emballagen indeholder: 1 Opladelig boremaskine/skruetrækker 1 Batterilader 2 Batterier 1 Skruebit 1 Kasse 1 Brugervejledning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.8 DANSK

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug. Beskrivelse (fig. A) Din boremaskine/skruetrækker DW927/DW928/ DW929/DW956/DW957 er konstrueret med henblik på professionelle bore- og skrueopgaver. 1 Afbryder med variabel hastighedskontrol 2 Omskifter for højre/venstregang 3 Gearvælger 4 Funktionsvælger/drejningsmomentkontrol 5 Positioner til justering af drejningsmoment 6 Selvspændende borepatron 7 Bitsholder 8 Håndtag 9 Batteri Lader Din DE9107 lader kan oplade DEWALT NiCd-batterier fra 7,2 til 14,4 V. Din DE9108/DE9118 lader kan oplade DEWALT NiCd-batterier fra 7,2 til 18 V. Din DE9116 lader kan oplade DEWALT NiMH- og NiCd-batterier fra 7,2 til 18 V. 9 Batteri 10 Udløserknapper 11 Lader 12 Ladeindikator (rød) El-sikkerhed Laderen er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Laderen er dobbelt isoleret i henhold til EN 60335; jordledning er derfor ikke påkrævet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Samling og justering

• Før samlingen og justeringen skal batteriet altid afmonteres.

• Afbryd altid værktøjet før indsættelse eller udtagning af batteriet.

• Kun brug DEWALT batterier og lader. Batteri (fig. A) Opladning af batteriet

• Batteriet (9) oplades ved at sætte det i laderen (11) som vist på tegningen og tilslutte laderen. Sørg for at batteriet sidder korrekt i laderen. Den røde ladeindikator (12) blinker. Efter ca. 1 time holder den op med at blinke og begynder at lyse konstant. Batteriet er nu helt opladet, og laderen skifter automatisk til neutral. Efter cirka 4 timer skifter den til vedligeholdelse. Batteriet kan derefter tages af når som helst eller det kan blive siddende i laderen, så længe det skal være.

• Den røde ladeindikator blinker hurtigt, når den angiver et ladeproblem. Tag batteriet ud af laderen og sæt det i igen eller prøv et nyt. Hvis det nye batteri heller ikke kan lades op, bør laderen testes af en autoriseret DEWALT værksted.

• Når laderen tilsluttes energi fra en generator eller energikilder, som omsætter jævnstrøm til vekselstrøm, er det muligt, at den røde ladeindikator blinker to gange, sluk og gentag. Dette angiver et forbigående problem med energikilden. Laderen skifter automatisk tilbage til normal funktion. Oplad ikke batteriet ved en omgivelsestemperatur på under 4 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C. Indsætning og udtagning af batteriet

• Sæt batteriet ind i håndtaget (8), indtil der høres et klik.

• Batteriet fjernes ved at trykke på de to udløserknapper (10) samtidigt og trække batteriet ud af håndtaget (8). Neutralmodus Neutralmodus hjælper med at vedligeholde batteriet ved spidskapacitet. Det anbefales at bruge funktionen hver uge eller hver 10 opladnings/afladningscyklus.

• Start opladningen, som beskrevet ovenfor.

• Når ladeindikatoren holder op med at blinke, batteriet efterlades i opladeren på 4 timer.9 DANSK DE9108/DE9116 - Opladningsdødtid Når opladeren finder et opvarmet batteri, starter det automatisk en dødtidsfunktion, hvorved opladningen udsættes, indtil batteriet er kølet af. Når batteriet er kølet af, slår opladeren automatisk over på opladningsfunktionen. Denne funktion sikrer maksimalt brugsliv på batteriet. I dødtidsstatus blinker den røde indikator (12) langt efterfulgt af kort. Sådan indsættes og fjernes et tilbehør (fig. A & B)

• Åbn patronen ved at dreje ringen (13) mod uret og sæt tilbehøret i patronen.

• Anbring boret i patronen så langt inde som muligt og løft det lidt før der spændes.

• Spænd godt til ved at dreje ringen med uret.

• Tilbehøret fjernes i omvendt rækkefølge. Valg af funktion eller justering af drejningsmoment (fig. C) Kransen på dette værktøj har 17 positioner til justering af drejningsmomentet for at tilpasse det til skruens størrelse og til arbejdsemnet. Vedrørende indstilling af drejningsmoment, se afsnittet «Skruetrækning».

• Vælg den ønskede funktion eller det ønskede drejningsmoment ved at stille ind på symbolet eller nummeret på funktionsvælgeren (4) mod indikatoren (14) på huset. Omskifter for højre/venstregang (fig. D)

• Højre- og venstregang vælges ved hjælp af omskifteren (2) som vist på tegningen (se pilene på værktøjet). Værktøjet skal stå helt stille inden der vælges ny rotationsretning. Gearvælger (fig. E) Værktøjet er udstyret med en gearvælger (3) for at kunne ændre forholdet mellem omdrejningstal/ drejningsmoment. 1 lavt omdrejningstal/højt drejningsmoment (boring af store huller, skruning af skruer) 2 højt omdrejningstal/lavt drejningsmoment (små huller) For information om hastigheder, se tekniske data. Skub altid gearvælgeren helt frem eller helt tilbage.

• Skift ikke gear ved fuld hastighed eller mens maskinen arbejder. Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Pas på du ikke borer ind i rør og ledninger.

• Anvend kun et let tryk på værktøjet. Tænd og sluk (fig. A & D)

• Start værktøjet ved at trykke på afbryderen (1). Hastigheden reguleres ved at øge eller slække trykket på afbryderen.

• Værktøjet standses ved at slippe afbryderen.

• Værktøjet låses i afbrudt position ved at stille omskifteren for højre/venstregang (2) i midterposition. Boremaskinen er udstyret med en bremse, som stopper borepatronen, så snart afbryderen udløses helt. Skruetrækning (fig. A)

• Vælg højre- eller venstregang ved hjælp af omskifteren (2).

• Indstil kransen (4) på position 1 og begynd at skrue (lavt moment).

• Hvis koblingen udløses for tidligt, justeres kransen for at øge momentet. Rotationsboring (fig. A)

• Rotationsboring vælges ved hjælp af funktionsvælgeren (4).

• Vælg højregang. Boring i metal

• Brug skæreolie når du borer i metal, foruden boring i støbejern og messing, som skal tørbores. Boring i træ

• Brug et egnet bor. Nærmere oplysninger om tilbehør fås hos Deres forhandler.10 DANSK Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring

• Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud.

• Tag ladeaggregatet ud af stikket før rengøring af kabinettet med en blød klud.

• Fjern batteriet før rengøring af el-værktøjet. Miljø Genopladeligt batteri Dette langtidsholdbare batteri skal genoplades, når det ikke længere afgiver tilstrækkelig strøm til opgaver, som det klarede tidligere. Når batteriet ikke længere kan anvendes, skal det affaldshåndteres under hensyntagen til miljøet.

• Tøm batterierne for energi ved at opbruge ladningen helt. Fjern dem derefter fra værktøjet.

• NiMH- og NiCd-batterier kan genanvendes. Af miljøhensyn bør batterierne afleveres til et af de opsamlingssteder, der findes i din kommune, eller til et DEWALT serviceværksted. De indsamlede batterier vil blive genanvendt eller korrekt affaldshåndteret. OBS! Som forbruger har man ansvaret for at batteriet afhændes på bedste vis. Opslidt værktøj Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/ prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat.11 DANSK GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med dit DEWALT- værktøj, kan du returnere værktøjet til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Værktøjet skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af dit DEWALT- værktøj inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI • Hvis et DEWALT-værktøj bliver defekt på grund af materiale-eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• Batterivæsken, en 25-30 % løsning av kaliumhydroksid, kan være skadelig. Hvis det oppstår berøring med hud, må du straks skylle med vann. Nøytraliser med en svak syre, f.eks. sitronsaft eller eddik. Hvis du får væsken i øynene, må du rense dem med rikelig rent vann i minst 10 minutter. Kontakt lege.

• Før du monterer og justerer, må du alltid ta ut batteripakken.
