KULLANIM KILAVUZU DW927 DEWALT

Şarj süresi (aşağ) min 60 60 60 Ağrlk kg 0,4 0,4 0,4 Sigortalar: 230 V aletler 10 A Bu klavuzun tümünde, aşağdaki semboller kullanlmştr: Bu klavuzdaki talimatlara uyulmamas halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir. Elektrik çarpmas tehlikesi olduğunu gösterir. Avrupa Birliği şartnameye uygunluk beyan DW927/DW928/DW929/DW956/DW957

WALT elektrikli aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yllarn deneyimi D

WALT’ profesyonel kullanclar işin en güvenilir partnerlerden biri haline getirmektedir. Teknik veriler DW927 DW928 DW929 DW956 DW957 Voltaj V 12 14,4 18 12 14,4 Yüksüz hz

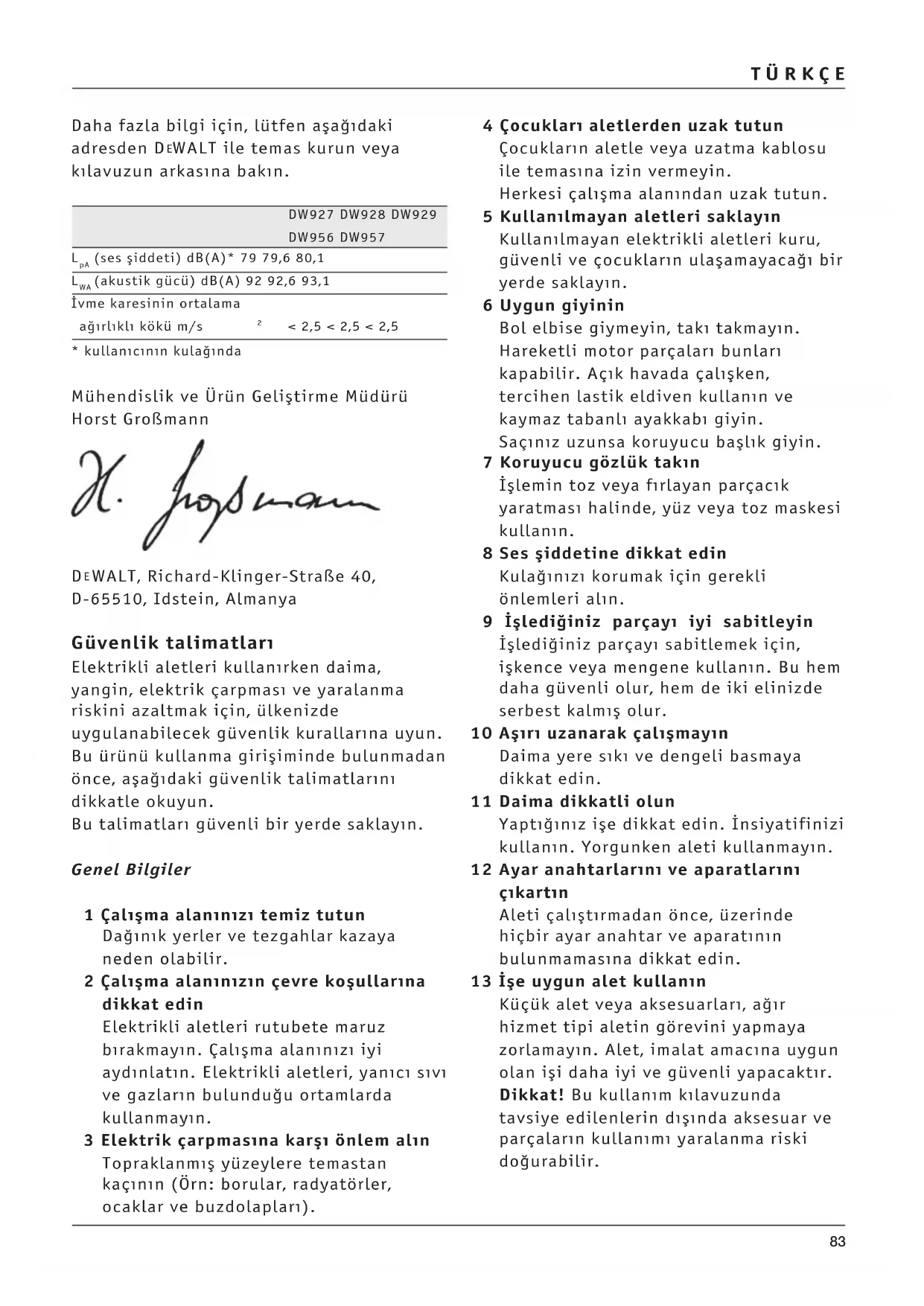

Daha fazla bilgi için, lütfen aşağdaki adresden D

• kullancnn kulağnda Mühendislik ve Ürün Geliştirme Müdürü Horst Großmann

WALT, Richard-Klinger-Straße 40, D-65510, Idstein, Almanya Güvenlik talimatlar Elektrikli aletleri kullanrken daima, yangin, elektrik çarpmas ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarna uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağdaki güvenlik talimatlarn dikkatle okuyun. Bu talimatlar güvenli bir yerde saklayn. Genel Bilgiler 1 Çalşma alannz temiz tutun Dağnk yerler ve tezgahlar kazaya neden olabilir. 2 Çalşma alannzn çevre koşullarna dikkat edin Elektrikli aletleri rutubete maruz brakmayn. Çalşma alannz iyi aydnlatn. Elektrikli aletleri, yanc sv ve gazlarn bulunduğu ortamlarda kullanmayn. 3 Elektrik çarpmasna karş önlem aln Topraklanmş yüzeylere temastan kaçnn (Örn: borular, radyatörler, ocaklar ve buzdolaplar). 4 Çocuklar aletlerden uzak tutun Çocuklarn aletle veya uzatma kablosu ile temasna izin vermeyin. Herkesi çalşma alanndan uzak tutun. 5 Kullanlmayan aletleri saklayn Kullanlmayan elektrikli aletleri kuru, güvenli ve çocuklarn ulaşamayacağ bir yerde saklayn. 6 Uygun giyinin Bol elbise giymeyin, tak takmayn. Hareketli motor parçalar bunlar kapabilir. Açk havada çalşken, tercihen lastik eldiven kullann ve kaymaz tabanl ayakkab giyin. Saçnz uzunsa koruyucu başlk giyin. 7 Koruyucu gözlük takn İşlemin toz veya frlayan parçack yaratmas halinde, yüz veya toz maskesi kullann. 8 Ses şiddetine dikkat edin Kulağnz korumak için gerekli önlemleri aln. 9 İşlediğiniz parçay iyi sabitleyin İşlediğiniz parçay sabitlemek için, işkence veya mengene kullann. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmş olur. 10 Aşr uzanarak çalşmayn Daima yere sk ve dengeli basmaya dikkat edin. 11 Daima dikkatli olun Yaptğnz işe dikkat edin. İnsiyatifinizi kullann. Yorgunken aleti kullanmayn. 12 Ayar anahtarlarn ve aparatlarn çkartn Aleti çalştrmadan önce, üzerinde hiçbir ayar anahtar ve aparatnn bulunmamasna dikkat edin. 13 İşe uygun alet kullann Küçük alet veya aksesuarlar, ağr hizmet tipi aletin görevini yapmaya zorlamayn. Alet, imalat amacna uygun olan işi daha iyi ve güvenli yapacaktr. Dikkat! Bu kullanm klavuzunda tavsiye edilenlerin dşnda aksesuar ve parçalarn kullanm yaralanma riski doğurabilir.84

14 Aletlerinize iyi bakn Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. Bakm ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarl ise yetkili D

WALT servisine onartn. Tüm komuta mekanizmasn kuru, temiz ve yağlardan uzak tutun. 15 Hasarl parça kontrolü yapn Aleti kullanmadan önce, düzgün çalşacağndan ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapn. Hareketli parçalarn ayarsz olup olmadğ veya tutukluk yapp yapmadğn, krk parça olup olmadğn ve çalşmasn etkileyebilecek diğer durumlar kontrol edin. Hasarl siperleri veya diğer arzal parçalar talimatlar uyarnca onartn veya yeniletin. Tetiği arzal ise, aleti kullanmayn. Tetiği yetkili bir D

WALT onarm merkezinde değiştirin. 16 Aletin akü grubunu çkarn Kullanlmadğnda, bakmdan önce ve aksesuarlar değiştiriyorken akü grubunu çkarn. 17 Aletinizi, yetkili bir D

WALT onarm merkezinde onartn Bu elektrikli alet ilgili güvenlik kurallarna uygundur. Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafndan onarlmaldr. Aküler için ilave emniyet talimatlar Yangn tehlikesi! Metallerin ayrlmş bir akünün temaslarna ksa devre yaptrmasn önleyin. (örneğin bir akü olarak ayn cepte taşnan anahtarlar).

• % 25-30 orannda potasyum hidroksit’ten oluşan bir çözelti olan akü svs zararl olabilir. Cilde temas halinde hemen suyla ykaynz. Bölgeyi, limon suyu veya sirke gibi yumuşak asitle nötralize ediniz. Göze temas halinde en az 10 dakika süreyle bol su ile ykaynz. Bir doktora danşnz.

• Herhangi bir sebepten dolay akü paketini açmaya hiçbir zaman teşebbüs etmeyiniz.

• NiMH aküler için, sadece şarj adaptör “NiMH” veya “NiMH + NiCd” etiketli kullannz. Şarj adaptörü ve akü üzerindeki etiketler Bu klavuzda kullanlan resimyazlara ek olarak şarj adaptörü ve akü üzerindeki etiketler aşağdaki resimyazlar gösterirler: 100% Akü şarj oluyor 100% Akü şarj oldu Akü kusurlu Zararl cisimleri sokmayn Hasara uğramş aküleri şarj etmeyin Kullanmadan önce klavuzu okuyun Sadece D

WALT aküleri ile kullann, diğerleri patlayarak can ve mal kaybna yol açabilir Su ile temas ettirmeyin Kusurlu kablolar derhal değiştirin +40 ˚c +4 ˚c Sadece 4 ºC ile 40 ºC arasnda şarj edin Aküyü çevreye gereken özeni göstererek atn85

Aküyü yakmayn Ambalajn içindekiler Ambalajn içinde aşağdakiler vardr: 1 Şarjl matkap/tornavida takm 1 Şarj cihaz 2 Aküler 1 Tornavidi ucu 1 Kutu 1 Kullanm klavuzu

• Nakliye srasnda alette, parçalarnda veya aksesuarlarnda hasar oluşup oluşmadğn kontrol edin.

• Aleti kullanmadan önce, bu klavuzu iyice okuyup anlamaya zaman ayrn. Tanm (şekil A) Şarjl matkap/tornavida takmnz DW927/DW928/DW929/DW956/DW957 profesyonel delme ve vidalama işleri için geliştirilmiştir. 1 Değişken hz anahtar 2 Sağ/sol dönüş kontrol düğmesi 3 İki vitesli dişli 4 Konum seçici/tork ayar bileziği 5 Bilezik ayarlar 6 Anahtarsz mandren 7 Uç yuvas 8 Kol 9 Akü Şarj adaptör DE9107 şarj adaptörünüz 7,2 ila 14,4 V arasnda degişen D

WALT NiCd akü paketlerini kabul eder. DE9108/DE9118 şarj adaptörünüz 7,2 ila 18 V arasnda degişen D

WALT NiCd akü paketlerini kabul eder. DE9116 şarj adaptörünüz 7,2 ila 18 V arasnda degişen D

WALT NiCd ve NiMH akü paketlerini kabul eder. 9 Akü 10Kurtarma düğmeler 11Şarj adaptör 12Şarj lamba (krmz) Elektrik güvenliği Şarj adaptörü, sadece tek voltaj için tasarlanmştr. Daima şebeke voltajnn, adaptörünüzün üstünde yazl olan voltajla ayn olmasna dikkat edin.

WALT adaptörünüz, EN 60335 uyarnca çift yaltmldr, bu nedele topraklanmas gerekmez. Kablo ya da Fişin değiştirilmesi Kablo ya da fişi değiştirirken, çplak bakr tellerin arz ettiği tehlikeye dikkat ediniz. Uzatma kablosu Uzatma kablosu kullanmadan önce, gevşek ve çplak iletken, kötü bağlant, hasarl yaltm kontrolü yapn. Gerekli onarmlar yapn veya gerekiyorsa, kabloyu yenileyin. Montaj ve ayarlar

• Montaja ve ayarlama işlemine başlamadan önce aküyü cihazdan çkartn.

• Aküyü takmadan ya da çkartmadan önce aleti daima kapatn.

WALT aküleri ve şarj adaptör ile kullann. Akü (şekil A) Akünün şarj edilmesi

• Akü paketini (9) şarj etmek için gösterildigi şekilde şarj cihazna (11) yerleştirin ve şarj cihazn fişe taknz. Akü paketinin şarj cihazna tam oturmasna özen gösteriniz. Krmz şarj göstergesi (12) yanacak. Şarj tamamlandgnda şarj göstergesi yanmaya devam edecek. Akü paketi böylece tam olarak şarj edilmiş olup şarj cihaz otomatik olarak eşitleme moduna geçer. Akü paketi istenildiği zaman ayrlabilir veya bağl olduğu şarj cihaz üzerinde braklabilir.

• Krmz gösterge şg hzl bir şekilde yanp sönerse bu şarj işleminde bir sorun oldugunu gösterir.86

Akü paketini çkarn ve yenisini taknz. Yeni paket de şarj olmuyorsa şarj cihaznz yetkili bir D

• Jeneratöre veya DC’yi AC’ye çeviren kaynaklara bağlandğnda krmz şarj şğ iki kez yanp sönebilir, kapanabilir ve işlemleri tekrar yaplabilir. Bu elektrik kaynagnda geçici bir arza olduğunu gösterir. Şarj cihaz, otomatik olarak normal çalşma şekline dönecektir. Aküyü < 4 ºC ya da > 40 ºC aras çevre scaklklarnda şarj etmeyin. Önerilen şarj scaklğ: ortalama 24 ºC. Akünün taklmas ve çkartlmas

• Aküyü kola (8) oturtun.

• Aküyü koldan almak için iki serbest brakma düğmesine (10) ayn anda basp aküyü çkartn. Eşitleme modu Eşitleme modu, akünün en zayf kapasitesinde korunmasna yardmc olur. Bu işlemin her hafta veya akünün her 10 kez şarj/deşarj devrinde kullanlmas önerilir.

• Yukarda belirtildigi şekilde akünüz doldurmaya başlayn.

• Şarj dügmesi yanp sönmeyi durdurma olur olmaz, akü paketi 4 saat bagl oldugu şarj cihaz üzerinde braklabilir. DE9108/DE9116 - Scak akü kesintesi Adaptör akünün aşr sndğn tesbit ederse, şarj işlemini otomatik olarak, akü soğuyana dek durdurur. Akü soğuduktan sonra adaptör otomatik olarak şarj kipine geçer. Bu özellik, maksimum akü ömrü sağlar. Scak akü nedeniyle çalşmaya ara verme kipinde iken adaptörün krmz lambas (12) önce uzun, sonra ksa yanp söner. Matkap uçlarnn taklmas ve sökülmesi (şekil A & B)

• Kovan (13) saat yönünün aksine çevirerek mandreli açn ve matkap ucunu içine yerleştirin.

• Matkap ucunu, girebildiği kadar mandrel ucunun içine sokun ve skştrmadan önce hafifçe kaldrn.

• Kovan saat yönünde çevirerek mandreli iyice skştrn.

• Matkap ucunu çkartmak için işlemi ters srayla yürütün. Çalşma kipinin seçilmesi ve tork ayar (şekil C) Bu aletin bileziği, vidann boyu ve işlem yaplacak malzemesine göre en uygun tork ayarn seçebilmek için 17 ayr konuma sahiptir. Tork ayar için bknz. “Vidalama” bölümü.

• Delme kipi ya da torku, bilezik (4) üzerindeki sembol ya da rakam, alet kasas üzerindeki gösterge (14) ile birleştirerek ayarlayn. Sağ/sol dönüş kontrol düğmesi (şekil D)

• İleri/geri dönüş yönünü seçmek için, şekilde gösterilen ileri/geri seçme düğmesini (2) kullann (alet üzerindeki oklara dikkat ediniz). Dönüş yönünü değiştirmeden önce daima motorun tamamen durmasn bekleyin. İki vitesli dişli (şekil E) Aletiniz, tork oran ayar için iki hzl vitesle (3) donatlmştr. 1 Düşük hz/yüksek tork (büyük çapl delik açlmas, vidalarn sklmas) 2 Yüksek hz/düşük tork (küçük çapl delik açlmasi) Hz değerleri için teknik verilere baknz.87

İki vitesli selektörü daima tamamen öne ya da arkaya itin.

• Tam hzda veya delme işlemi srasnda vites değiştirmeyin. Kullanm talimatlar

• Daima güvenlik talimatlarna ve uygulanan kurallara uyun.

• Boru ve kablolarn nerede olduğunu tespit edip dikkat ediniz.

• Alete hafif bir bask uygulayn. Makinenin açlp-kapatlmas (şekil A & D)

• Aleti çalştrmak için değişken hz anahtarn (1) basn. Değişken hz anahtarn uygulanan basnç, aletin hzn belirlemektedir.

• Cihaz durdurmak için düğmeyi braknz.

• Aleti kapalyken kitlemek için ileri/geri seçme düğmesini (2) ortaya çekin. Matkabnz, hz ayar anahtar tam olarak salnmasyla birlikte aleti durduran bir fren tertibat ile donatlmştr. Vidalama (şekil A)

• Seçme düğmesini (2) kullanarak ileri ya da geri dönüş yönünü seçin.

• Kovan (4) 1 no.lu konuma ayarlayn ve vidalamaya başlayn (düşük tork).

• Kavrama çok erken sesli bir şekilde boşalrsa, kovan ayarlayarak torku gerektiği kadar arttrn. Delme (şekil A)

• Delme kipini kovan (4) ile seçin.

• İleri dönüş yönünü seçin. Metal delme

• Metal delerken bir kesme yağlama maddesi kullann. Dökme demir ve pirinç ise kuru delinmelidir. Ahşap delme

• Uygun matkap ucunu takn. Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun. Bakm

WALT elektrikli aletiniz, minimum bakmla uzun süre çalşacak şekilde imal edilmiştir. Her zaman sorunsuz çalşmas, alete gerekli bakmn yaplmasna ve düzenli temizliğe bağldr. Yağlama Elektrikli aletiniz, ek yağlama gerektirmez. Temizlik

• Temizlemeden önce, şarj adaptörünü AC prizinden çkartn.

• Elektrikli aletinizi temizlemeden önce aküyü sökün.

• Havalandrma kanallarnn temiz ve açk olmasna dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin. Çevre Şarj edilebilir akü grubu Bu uzun ömürlü akü daha önceden kolayca yaplan işlerde yeterli güç üretemediğinde yeniden şarj edilmelidir. Teknik ömrünün sonunda çevremize gereken özeni göstererek atn:

• Aküyü tamamen boşaltn, sonra aletten çkarn.

• NiCd ve NiMH hücreler geri kazanlabilir. Onlar bayinize veya yerel bir geri kazanma istasyonuna götürün. Toplanan aküler geri kazanlacak veya uygun şekilde imha edilecektir.88

İstenmeyen aletler ve çevre Atacağnz eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldran

WALT onarm merkezlerine götürün. GARANTİ

WALT ağr hizmet tipi endüstriyel aletinizin performans sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. Satn alma belgesinin ibraz şarttr.

• ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ • Bir yllk tam garantiye ek olarak, tüm

WALT aletleri bir yl süreyle ücretsiz servis desteğine de sahiptir. Satn alma tarihinden itibaren bir yl içinde yaplan hiçbir onarm ve koruyucu bakm işleminden işçilik ücreti almamaktayz. Satn alma tarihinin belgelenmesi şarttr.

WALT ağr hizmet tipi endüstriyel aletleri, satş tarihinden itibaren bir yl süreyle garantilidir. Hatal malzemeden veya işçilikten kaynaklanan tüm arzalar ücretsiz onarlr. Lütfen aleti herhangi bir yetkili D

WALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağdakileri kapsamaz:

• Başkalar tarafndan yaplan veya girişimde bulunulan onarmlardan kaynaklanan hasar

• Yanlş kullanm, ihmal, eskime ve aşnmadan, alet üzerinde değişiklik ve amaç dş kullanmdan kaynaklanan hasar. Size en yakn yetkili D

WALT tamir acentesi için lütfen bu klavuzun arkasnda bulunan uygun telefon numarasn kullann. Buna ek olarak,

WALT yetkili tamir servislerinin bir listesini ve satis-sonrasi servisimiz ile ilgili tüm detayli bilgileri Internet’de www.2helpU.com adresinden edinebilirsiniz.89
