MANUAL DE USUARIO DW927 DEWALT

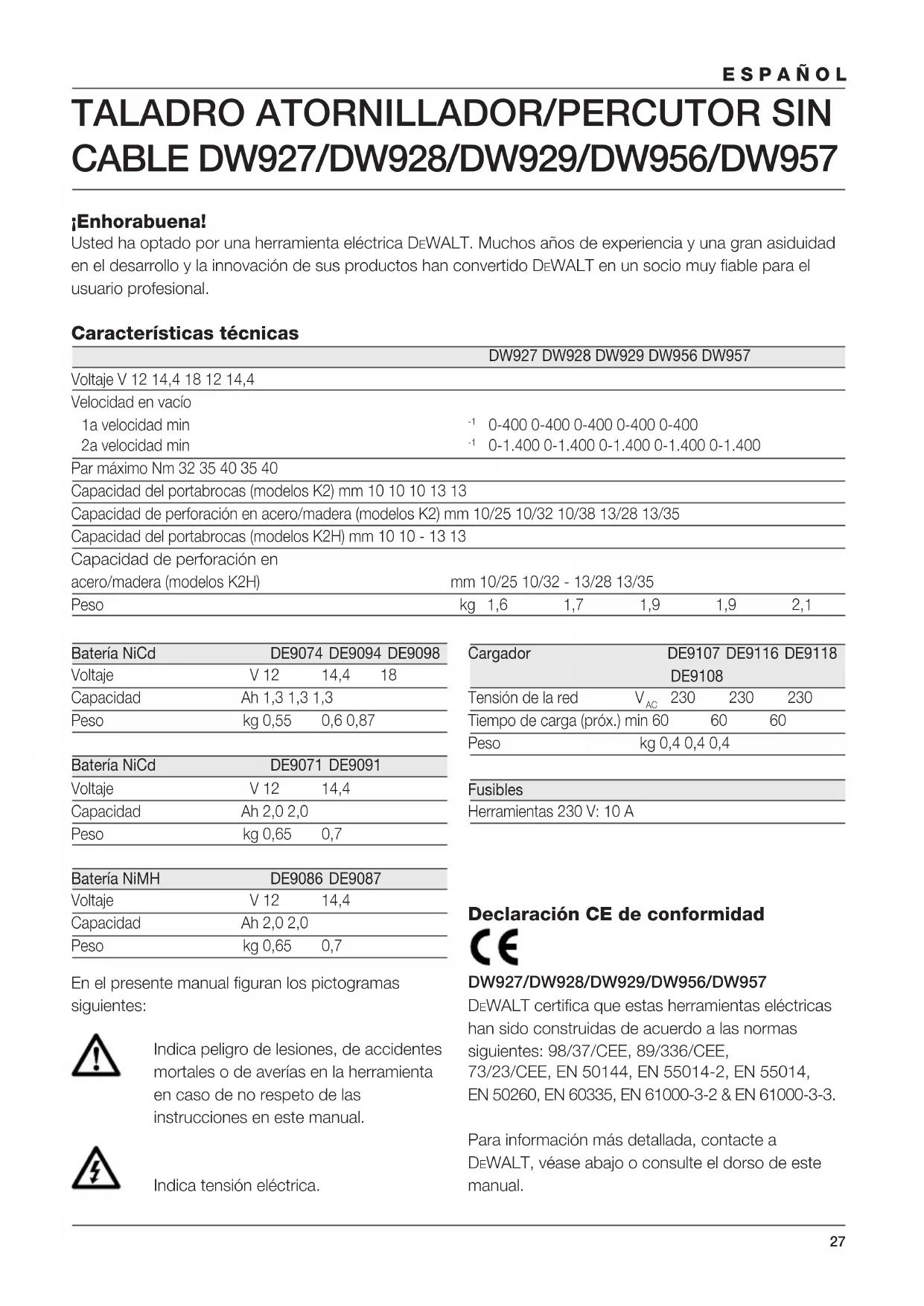

¡Enhorabuena! Usted ha optado por una herramienta eléctrica DEWALT. Muchos años de experiencia y una gran asiduidad en el desarrollo y la innovación de sus productos han convertido DEWALT en un socio muy fiable para el usuario profesional. Características técnicas DW927 DW928 DW929 DW956 DW957 Voltaje V 12 14,4 18 12 14,4 Velocidad en vacío 1a velocidad min

0-400 0-400 0-400 0-400 0-400 2a velocidad min

0-1.400 0-1.400 0-1.400 0-1.400 0-1.400 Par máximo Nm 32 35 40 35 40 Capacidad del portabrocas (modelos K2) mm 10 10 10 13 13 Capacidad de perforación en acero/madera (modelos K2) mm 10/25 10/32 10/38 13/28 13/35 Capacidad del portabrocas (modelos K2H) mm 10 10 - 13 13 Capacidad de perforación en acero/madera (modelos K2H) mm 10/25 10/32 - 13/28 13/35 Peso kg 1,6 1,7 1,9 1,9 2,1 Batería NiCd DE9074 DE9094 DE9098 Voltaje V 12 14,4 18 Capacidad Ah 1,3 1,3 1,3 Peso kg 0,55 0,6 0,87 Batería NiCd DE9071 DE9091 Voltaje V 12 14,4 Capacidad Ah 2,0 2,0 Peso kg 0,65 0,7 Batería NiMH DE9086 DE9087 Voltaje V 12 14,4 Capacidad Ah 2,0 2,0 Peso kg 0,65 0,7 Cargador DE9107 DE9116 DE9118 DE9108 Tensión de la red V

Tiempo de carga (próx.) min 60 60 60 Peso kg 0,4 0,4 0,4 Fusibles Herramientas 230 V: 10 A En el presente manual figuran los pictogramas siguientes: Indica peligro de lesiones, de accidentes mortales o de averías en la herramienta en caso de no respeto de las instrucciones en este manual. Indica tensión eléctrica. Declaración CE de conformidad DW927/DW928/DW929/DW956/DW957 DEWALT certifica que estas herramientas eléctricas han sido construidas de acuerdo a las normas siguientes: 98/37/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. Para información más detallada, contacte a DEWALT, véase abajo o consulte el dorso de este manual.28 ESPAÑOL DW927 DW928 DW929 DW956 DW957

(presión acústica) dB(A)* 79 79,6 80,1

(potencia acústica) dB(A) 92 92,6 93,1 Valor cuadrático medio ponderado en frecuencia de la aceleración m/s

• al oído del usuario Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, Alemania Instrucciones de seguridad Al utilizar herramientas eléctricas, observe las reglas de seguridad en vigor en su país, a fin de reducir el riesgo de descarga eléctrica, de lesiones y de incendio. Lea las instrucciones de seguridad siguientes antes de utilizar este producto. ¡Conserve bien estas instrucciones de seguridad! Generalidades 1 Mantenga limpia el área de trabajo Un área o un banco de trabajo en desorden aumentan el riesgo de accidentes. 2 Tenga en cuenta el entorno del área de trabajo No exponga las herramientas eléctricas a la humedad. Procure que el área de trabajo esté bien iluminada. No utilice herramientas eléctricas en la proximidad de líquidos o gases inflamables. 3 Protéjase contra las descargas eléctricas Evite el contacto del cuerpo con las superficies conectadas a tierra (p. ej. tuberías, radiadores, cocinas eléctricas y refrigeradores). Para aplicaciones de uso extremas (por ej. humedad elevada formación de polvo metálico, etc.), se puede aumentar la seguridad eléctrica a través de intercalar un transformador de separación o un interruptor de protección de corriente de defecto (FI). 4 ¡Mantenga alejados a los niños! No permita que otras personas toquen la herramienta o el cable de prolongación. En caso de uso por menores de 16 años, se requiere supervisión. 5 Guarde las herramientas que no utiliza Las herramientas eléctricas que no se utilizan, deben estar guardadas en un lugar seco, cerrado y fuera del alcance de los niños. 6 Vista ropa de trabajo apropiada No lleve vestidos anchos ni joyas. Estos podrían ser atrapados por piezas en movimiento. Para trabajos al exterior, se recomienda llevar guantes de goma y calzado de suela antideslizante. Si tiene el pelo largo, téngalo recogido y cubierto. 7 Lleve gafas de protección Utilice también una mascarilla si el trabajo ejecutado produce polvo u otras partículas volantes. 8 Respete el nivel de la presión acústica Tome medidas adecuadas para la protección de los oídos. 9 Sujete bien la pieza de trabajo Utilice abrazaderas o un torno para sujetar la pieza de trabajo. Es más seguro que sujetarla con la mano y le permite utilizar ambas manos para manejar la herramienta. 10 No alargue demasiado su radio de acción Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. 11 Esté siempre alerta Mire lo que está haciendo. Use el sentido común. No maneje la herramienta cuando está cansado. 12 Retire las llaves de maniobra Antes de poner la herramienta en marcha, asegúrese de que las llaves y utensilios de reglaje hayan sido retirados. 13 Utilice la herramienta adecuada En este manual, se indica para qué uso está destinada la herramienta. No utilice herramientas o dispositivos acoplables de potencia demasiado débil para ejecutar trabajos pesados. La herramienta funcionará mejor y con mayor seguridad al ser utilizada de acuerdo con sus características técnicas. ¡ATENCIÓN! El uso de accesorios o acoplamientos, o el uso de la herramienta misma distintos de los recomendados en este manual de instrucciones, puede dar lugar a lesiones de personas.29 ESPAÑOL 14 Mantenga las herramientas asiduamente Mantenga sus herramientas afiladas y limpias para trabajar mejor y más seguro. Siga las instrucciones para el mantenimiento y la sustitución de accesorios. Verifique los cables de las herramientas con regularidad y, en caso de avería, llévelos a un Centro de Servicio DEWALT para que sean reparados. Inspeccione los cables de prolongación periódicamente y sustitúyalos cuando presenten defectos. Mantenga todos los mandos secos, limpios y libres de aceite y grasa. 15 Compruebe que no haya partes averiadas Antes de utilizar la herramienta, comprueba que no haya averías, a fin de asegurar que funcionará correctamente y sin problemas. Compruebe que no haya desalineamiento o enganchamiento de piezas en movimiento, ni roturas de piezas, ni accesorios mal montados, ni cualquier otro defecto que pudiera perjudicar al buen funcionamiento de la herramienta. Haga reparar o sustituir los dispositivos de seguridad u otros componentes defectuosos según las instrucciones. No utilice la herramienta cuando el interruptor esté defectuoso. Haga sustituir el interruptor en un Centro de Servicio DEWALT. 16 Extraiga la batería Extraiga la batería cuando no la esté utilizando, antes de las operaciones de mantenimiento y cuando cambie algún accesorio. 17 Haga reparar su herramienta en un Centro de Servicio DEWALT Esta herramienta eléctrica cumple con las reglas de seguridad en vigor. Para evitar situaciones peligrosas, la reparación de herramientas eléctricas debe ser efectuada únicamente por un técnico competente. Normas de seguridad adicionales para baterías ¡Peligro de incendio! Evite que se produzcan cortocircuitos metálicos en los contactos de una batería suelta (por ejemplo, no lleve llaves en el mismo bolsillo que una batería).

• El líquido, una solución de un 25-30% de hidróxido de potasio, puede resultar nocivo. En caso de que entre en contacto con la piel, lávese inmediatamente con agua. Neutralícelo con un ácido suave como zumo de limón o vinagre. En caso de que entre en contacto con los ojos, láveselos con agua limpia abundante durante al menos 10 minutos. Consulte a un médico.

• No intente nunca abrir una batería.

• Usar sólo cargadores con placa «NiMH» o «NiMH + NiCd» para baterías DEWALT NiMH. Placas en el cargador y en la batería Las placas en el cargador y en la batería enseñan los pictogramas siguientes: 100% Cargando 100% Cargado Batería defectuosa No unirlos con objetos conductores No cargar baterías en mal estado, cambiarlas inmediatamente Antes de usar, leer el manual de instrucciones Usar sólo con baterías de DEWALT. Otras baterías pueden explotar causando daños personales y materiales No exponer a la lluvia Si el cordón estuviera en mal estado, cambiarlo inmediatamente +40 ˚c +4 ˚c Cargar sólo entre 4 °C y 40 °C Una vez terminada la vida técnica de la batería, elimínela sin dañar el medio ambiente30 ESPAÑOL No arroje la batería al fuego Verificación del contenido del embalaje El paquete contiene: 1 Taladro atornillador sin cable 1 Cargador de baterías 2 Baterías 1 Punta de atornilladora 1 Caja de transporte 1 Manual de instrucciones

• Compruebe si la herramienta, piezas o accesorios han sufrido algún daño durante el transporte.

• Tómese el tiempo necesario para leer y comprender este manual antes de utilizar la herramienta. Descripción (fig. A) El taladro atornillador sin cable DW927/DW928/ DW929/DW956/DW957 está diseñado para aplicaciones profesionales. 1 Conmutador de velocidad variable 2 Guía de deslizamiento de avance/retroceso 3 Selector de dos velocidades 4 Selector de modo/manguito de regulación del par 5 Selección del modo/del par de torsión 6 Portabrocas sin llave 7 Soporte de la broca 8 Empuñadura 9 Batería Cargador Su cargador DE9107 acepta baterías NiCd DEWALT desde 7,2 hasta 14,4 V. Su cargador DE9108/DE9118 acepta baterías NiCd DEWALT desde 7,2 hasta 18 V. Su cargador DE9116 acepta baterías NiCd y NiMH DEWALT desde 7,2 hasta 18 V. 9 Batería 10 Pulsadores de arranque 11 Cargador 12 Indicador de carga (rojo) Seguridad eléctrica El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. Su cargador DEWALT tiene doble aislamiento, conforme a la norma EN 60335; por consiguiente, no se requiere conexión a tierra. Sustitución de cable o enchufe Al sustituir el cable o el enchufe hágalo con sumo cuidado: un enchufe con conectores de cobre desprotegidos es peligroso si se conecta a una toma de corriente activa. Utilización de un cable de prolongación En caso de que sea necesario utilizar un cable de prolongación, deberá ser un cable de prolongación aprobado, adecuado para la potencia de esta herramienta (véanse las características técnicas). La sección mínima de conductor es de 1 mm

Si utiliza un carrete de cable, desenrolle siempre el cable completamente. Montaje y ajustes

• Antes de realizar el montaje y los ajustes, extraiga siempre la batería.

• Apague siempre la herramienta antes de insertar o retirar la batería.

• Usar sólo baterías y cargadores de DEWALT. Batería (fig. A) Carga de la batería

• Para cargar la batería (9), introdúzcala en el cargador (11) según se indica y enchufe este último. Asegúrese de que la batería esté bien colocada en el cargador. El indicador de carga rojo (12) parpadeará. Después de una hora aproximadamente, dejará de parpadear y permanecerá encendido. El empaquetado de baterías ya estará completamente cargado y el cargador pasará automáticamente al modo de ecualización. Al cabo de unas cuatro horas, cambiará al modo de mantenimiento. Se puede sacar en cualquier momento o dejarse indefinidamente en el cargador conectado.

• Si existen problemas de carga, el indicador de carga rojo parpadea rápidamente. Vuelva a insertar el empaquetado de baterías o pruebe con uno nuevo.31 ESPAÑOL Si tampoco es posible cargar éste último, haga revisar el cargador por un Centro de Servicio DEWALT.

• Cuando se enchufa a fuentes de suministro de corriente tales como generadores o fuentes que convierten corriente continua en corriente alterna, el indicador de carga rojo puede parpadear dos veces, apagarse y repetir. Esto indica la existencia de un problema temporal de la fuente de alimentación. El cargador volverá a cambiar a funcionamiento normal de manera automática. No cargue la batería a temperaturas ambiente inferiores a 4 °C o superiores a 40 °C. Temperatura de carga recomendada: aprox. 24 °C. Inserción y extracción de la batería

• Introduzca la batería en la empuñadura (8) hasta que esté bien colocada (se oirá un «clic»).

• Para extraerla, apriete los dos pulsadores de arranque (10) a la vez y sáquela de la empuñadura (8). Modo de ecualización El modo de ecualización permite mantener la batería recargable a su capacidad máxima. Se recomienda la utilización de esta función una vez la semana o entre cada 10 ciclos de carga/descarga.

• Inicie el proceso de carga, según la descripción.

• Cuando el indicador de carga dejará de parpadear, deje la batería en el cargador conectado durante 4 horas. DE9108/DE9116 - Retardo de carga caliente Cuando el cargador detecta una batería que está caliente, se pone en funci<>amiento de forma inmediata un Retardo de carga caliente que suspende la carga hasta que la batería se ha enfriado. Una vez que la batería se ha enfriado, el cargador pasa de forma automática al modo de carga. Esta característica asegura una vida útil de la batería máxima. El indicador (6) parpadea durante un intervalo de tiempo largo y después durante un intervalo corto mientras se halla en el modo de retardo de carga caliente. Insertar y quitar una punta (fig. A & B)

• Abra el portabrocas girando el manguito (13) hacia la izquierda e inserte la parte lisa de la broca.

• Inserte la punta hasta el fondo en el portabrocas y, antes de apretar, levántela levemente.

• Apriete bien, girando el manguito hacia la derecha.

• Para sacar la punta, siga el mismo procedimiento en orden inversa. Selección del modo de funcionamiento o regulación del par de torsión (fig. C) El collarín de esta herramienta cuenta con 17 posiciones para ajustar el par de torsión al tamaño del tornillo y al material sobre el que se trabaja. Para ver información sobre la regulación del par, consulte el apartado «Atornillado».

• Seleccione el modo de funcionamiento o el par adecuado alineando el símbolo o el número del collarín (4) con el indicador (14) de la caja. Guía de deslizamiento de avance/retroceso (fig. D)

• Para seleccionar el sentido de giro hacia la derecha o hacia la izquierda, utilice el mando deslizante derecha/izquierda (2) tal como se indica (observe las flechas en la herramienta). Espere siempre hasta que el motor esté completamente parado antes de cambiar el sentido de rotación. Selector de dos velocidades (fig. E) Su herramienta tiene un selector de dos velocidades (3) incorporado para variar la relación entre velocidad y par de torsión. 1 baja velocidad/elevado par (perforación de grandes orificios, trabajo con tornillos) 2 alta velocidad/bajo par (agujeros más pequeños) Para las velocidades, ver los datos técnicos. El selector del sentido de marcha debe siempre empujarse totalmente hacia delante o totalmente hacia atrás.

• ¡Evite de cambiar de velocidad cuando el taladro está funcionando!32 ESPAÑOL Instrucciones para el uso

• Respete siempre las instrucciones de seguridad y las normas de aplicación.

• Infórmese sobre la ubicación de tuberías y de cables eléctricos.

• Aplique únicamente una ligera presión a la herramienta. Encender y apagar (fig. A & D)

• Para encender, pulse el conmutador de velocidad variable (1). La presión determina la velocidad.

• Para parar la herramienta, suelte el conmutador.

• Para mantener la herramienta desconectada, desplace la guía de deslizamiento de avance/ retroceso (2) a la posición central. El taladro está equipado con un freno para detener la broca en cuanto el conmutador de velocidad variable se libera por completo. Atornillado y desatornillado (fig. A)

• Seleccione el giro hacia la derecha o hacia la izquierda utilizando el mando deslizante (2).

• Sitúe el collarín (4) en la posición 1 y comience a atornillar (par bajo).

• Si el embrague actúa demasiado pronto, ajuste el collarín para aumentar el par según sea necesario. Taladrado rotativo (fig. A)

• Seleccione el modo de perforación utilizando el collarín (4).

• Seleccione giro hacia adelante. Taladro en metal

• Cuando taladre metales use un lubricante, excepto para el hierro fundido y el bronce, que se taladra en seco. Taladro en madera

• Monte el tipo apropiado de punta. Consulte a su proveedor si desea información más detallada sobre los accesorios apropiados. Mantenimiento Su herramienta eléctrica DEWALT ha sido diseñada para funcionar mucho tiempo con un mínimo de mantenimiento. El funcionamiento satisfactorio depende del buen cuidado de la herramienta y de una limpieza frecuente. Lubricación Su herramienta eléctrica no requiere lubricación adicional. Limpieza

• Evite que se obturen las ranuras de ventilación y limpie el exterior con regularidad utilizando un paño suave.

• Desconecte el cargador antes de limpiar el cárter con un paño.

• Quite la batería antes de limpiar su herramienta. Medio ambiente Batería recargable Esta batería de larga duración se debe recargar cuando no tenga la potencia suficiente en trabajos que realizaba fácilmente con anterioridad. Una vez terminada su vida técnica, elimínela sin dañar el medio ambiente:

• Agote la batería por completo y, a continuación, sáquela de la herramienta.

• Las células NiCd y NiMH son reciclables. Llévelas a su distribuidor o a un centro de reciclaje local. Las baterías recogidas se reciclarán o se desecharán adecuadamente. Herramientas desechadas Lleve la herramienta vieja a un Centro de Servicio DEWALT, donde será eliminada sin efectos perjudiciales para el medio ambiente.33 ESPAÑOL GARANTÍA

• 30 DÍAS DE SATISFACCIÓN COMPLETA • Si no queda totalmente satisfecho con su herramienta DEWALT, contacte con su Centro de Servicio DEWALT. Presente su reclamación, juntamente con la máquina completa, así como la factura de compra y le será presentada la mejor solución.

• UN AÑO DE SERVICIO GRATUITO • Si necesita mantenimiento o servicio técnico para su herramienta DEWALT en los 12 meses siguientes a la compra, podrá obtenerlos gratuitamente en un Centro de Servicio DEWALT. Para ello es imprescindible presentar la prueba de compra. Incluye mano de obra y piezas para las Herramientas Eléctricas. No se incluye los accesorios.

• UN AÑO DE GARANTÍA • Si su producto DEWALT presenta algún defecto debido a fallos de materiales o mano de obra en los 12 meses siguientes a la fecha de compra, le garantizamos la sustitución gratuita de todas las piezas defectuosas siempre y cuando:

• El producto no haya sido utilizado inadecuadamente.

• No se haya intentado su reparación por parte de una persona no autorizada.

• Se presente la prueba de compra. Para la localización del Centro de Servicio DEWALT más cercano, consulte el dorso de este manual. Como alternativa, hay disponible en Internet una lista de Centros de Servicio DEWALT e información completa sobre nuestro servicio postventa en www.2helpU.com.34 FRANÇAIS
