GEBRUIKSAANWIJZING DW927 DEWALT

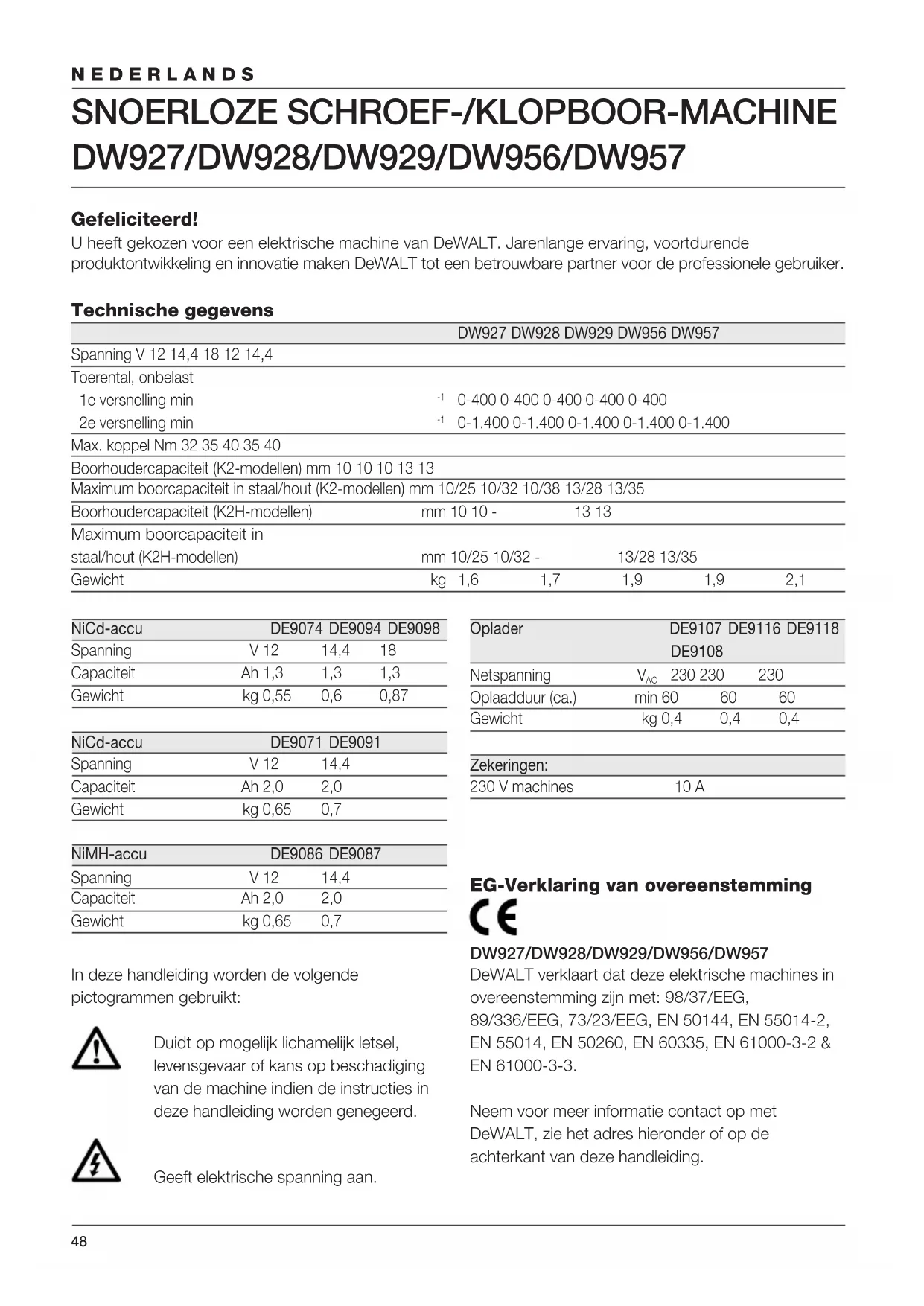

DW927/DW928/DW929/DW956/DW957 Gefeliciteerd! U heeft gekozen voor een elektrische machine van DeWALT. Jarenlange ervaring, voortdurende produktontwikkeling en innovatie maken DeWALT tot een betrouwbare partner voor de professionele gebruiker. Technische gegevens DW927 DW928 DW929 DW956 DW957 Spanning V 12 14,4 18 12 14,4 Toerental, onbelast 1e versnelling min

Oplaadduur (ca.) min 60 60 60 Gewicht kg 0,4 0,4 0,4 Zekeringen: 230 V machines 10 A In deze handleiding worden de volgende pictogrammen gebruikt: Duidt op mogelijk lichamelijk letsel, levensgevaar of kans op beschadiging van de machine indien de instructies in deze handleiding worden genegeerd. Geeft elektrische spanning aan. EG-Verklaring van overeenstemming DW927/DW928/DW929/DW956/DW957 DeWALT verklaart dat deze elektrische machines in overeenstemming zijn met: 98/37/EEG, 89/336/EEG, 73/23/EEG, EN 50144, EN 55014-2, EN 55014, EN 50260, EN 60335, EN 61000-3-2 & EN 61000-3-3. Neem voor meer informatie contact op met DeWALT, zie het adres hieronder of op de achterkant van deze handleiding.49 NEDERLANDS DW927 DW928 DW929 DW956 DW957

(geluidsdruk) dB(A)* 79 79,6 80,1

(geluidsvermogen) dB(A) 92 92,6 93,1 Gewogen kwadratische gemiddelde waarde van de versnelling m/s

• op de werkplek Director Engineering and Product Development Horst Groflmann DeWALT, Richard-Klinger-Strafle 40, D-65510, Idstein, Duitsland Veiligheidsinstructies Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheids- voorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees ook onderstaande instructies aandachtig door voordat u met de machine gaat werken. Bewaar deze instructies zorgvuldig! Algemeen 1 Zorg voor een opgeruimde werkomgeving Een rommelige werkomgeving leidt tot ongelukken. 2 Houd rekening met omgevingsinvloeden Stel elektrische machines niet bloot aan vocht. Zorg dat de werkomgeving goed is verlicht. Gebruik elektrische machines niet in de buurt van brandbare vloeistoffen of gassen. 3 Voorkom een elektrische schok Vermijd lichamelijk contact met geaarde voorwerpen (bijv. buizen, radiatoren, fornuizen en koelkasten). Onder extreme werkomstandigheden (bijv. hoge vochtigheid, ontwikkeling van metaalstof, enz.) kan de elektrische veiligheid door een scheidingstransformator of een aardlek-(FI-) schakelaar voor te schakelen, verhoogd worden. 4 Houd kinderen uit de buurt Laat andere personen niet aan de machine of het verlengsnoer komen. Onder 16 jaar is supervisie verplicht. 5 Berg de machine veilig op Berg niet in gebruik zijnde elektrische machines op in een droge, afgesloten ruimte, buiten het bereik van kinderen. 6 Draag geschikte werkkleding Draag geen wijde kleding of loshangende sieraden. Deze kunnen door de bewegende delen worden gegrepen. Draag bij het werken buitenshuis bij voorkeur rubberen werkhandschoenen en schoenen met profielzolen. Houd lang haar bijeen. 7 Draag een veiligheidsbril Gebruik ook een gezichts- of stofmasker bij werkzaamheden waarbij stofdeeltjes of spanen vrijkomen. 8 Let op de geluidsdruk Neem voorzorgsmaatregelen voor gehoorbescherming. 9 Klem het werkstuk goed vast Gebruik klemmen of een bankschroef om het werkstuk te fixeren. Dit is veiliger, bovendien kan de machine dan met beide handen worden bediend. 10 Zorg voor een veilige houding Zorg altijd voor een juiste, stabiele houding. 11 Blijf voortdurend opletten Houd uw aandacht bij uw werk. Ga met beleid te werk. Gebruik de machine niet als u niet geconcentreerd bent. 12 Verwijder sleutels of hulpgereedschappen Controleer vóór het inschakelen altijd of sleutels en andere hulpgereedschappen zijn verwijderd. 13 Gebruik de juiste machine Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik geen lichte machine of hulpstukken voor het werk van zware machines. De machine werkt beter en veiliger indien u deze gebruikt voor het beoogde doel. Waarschuwing! Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend voor het beoogde doel. 14 Onderhoud de machine met zorg Houd de machine schoon om beter en veiliger te kunnen werken. Houdt u aan de instructies met betrekking tot het onderhoud en het vervangen van accessoires.50 NEDERLANDS Controleer regelmatig het snoer en laat dit bij beschadigingen door een erkend DeWALT Service-center repareren. Controleer het verlengsnoer regelmatig en vervang het in geval van beschadiging. Houd de bedieningsorganen droog en vrij van olie en vet. 15 Controleer de machine op beschadigingen Controleer de machine vóór gebruik zorgvuldig op beschadigingen om er zeker van te zijn dat deze naar behoren zal functioneren. Controleer of de bewegende delen niet klemmen, verdraaid of gebroken zijn. Ga na of de accessoires en hulpstukken correct zijn gemonteerd en of aan alle andere voorwaarden voor een juiste werking is voldaan. Ga bij vervanging of reparatie van beschadigde veiligheidsinrichtingen of defecte onderdelen te werk zoals aangegeven. Gebruik geen machine waarvan de schakelaar defect is. Laat de schakelaar vervangen door een erkend DeWALT Service-center. 16 Verwijder de accu Verwijder de accu wanneer u de machine niet gebruikt, alvorens onderhoud te verrichten of hulpstukken te verwisselen. 17 Wendt u voor reparaties tot een erkend DeWALT Service-center Deze elektrische machine voldoet aan alle geldende veiligheidsvoorschriften. Ter voorkoming van ongevallen mogen reparaties uitsluitend door daartoe bevoegde technici worden uitgevoerd. Extra veiligheidsrichtlijnen voor accu’s Voorkom kortsluiting tussen de contactpunten van een losse accu (bijv. door het bewaren van sleutels in dezelfde zak als de accu).

• De accuvloeistof bestaat uit een 25-30 % oplossing van kaliumhydroxide en kan gevaarlijk zijn. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Neutraliseer de vloeistof met een zwak zuur zoals citroensap of azijn. Indien de accuvloeistof in de ogen is gekomen, spoel de ogen dan gedurende minimaal 10 minuten met schoon stromend water. Raadpleeg vervolgens een arts.

• Probeer nooit een accu open te maken.

• Gebruik voor het laden van NiMH-accu’s uitsluitend opladers met het opschrift «NiMH» of «NiMH + NiCd». Labels op de oplader en op de accu De labels op de oplader en op de accu laten de volgende pictogrammen zien: 100% Laadproces op gang 100% Laadproces beÎindigd Accu defect Niet met geleidende voorwerpen aan de contactpunten komen Geen beschadigde accu’s laden Lees voor het gebruik de handleiding Gebruik de oplader uitsluitend voor DeWALT-accu’s; andere accu’s kunnen barsten en letsel of schade veroorzaken Niet aan water blootstellen Beschadigd snoer direct laten vervangen +40 ˚c +4 ˚c Alleen laden bij temperaturen tussen 4 °C en 40 °C Versleten accu’s dienen op milieubewuste wijze te worden verwerkt Verbrand de accu nooit51 NEDERLANDS Inhoud van de verpakking De verpakking bevat: 1 Snoerloze schroef-/boormachine 1 Oplader 2 Accu’s 1 Schroevedraaierbit 1 Transportkoffer 1 Handleiding

• Controleer de machine, losse onderdelen en accessoires op transportschade.

• Lees deze handleiding rustig en zorgvuldig door voordat u met de machine gaat werken. Beschrijving (fig. A) Uw snoerloze schroef-/boormachine DW927/ DW928/DW929/DW956/DW957 is ontworpen voor professioneel boren en schroeven. 1 Schakelaar voor elektronisch regelbaar toerental 2 L/R-schakelaar 3 Mechanische toerenomschakelaar 4 Keuzeschakelaar boren/klopborenInstelring voor koppel en boorstand 5 Instelringposities 6 Snelspanboorhouder 7 Schroefbithouder 8 Handgreep 9 Accu Oplader Uw DE9107 oplader is geschikt voor DeWALT NiCd-accu’s van 7,2 tot 14,4 V. Uw DE9108/DE9118 oplader is geschikt voor DeWALT NiCd-accu’s van 7,2 tot 18 V. Uw DE9116 oplader is geschikt voor DeWALT NiCd- en NiMH-accu’s van 7,2 tot 18 V. 9 Accu 10 Accu-vergrendelingsknoppen 11 Oplader 12 Oplaadindicatie (rood) Elektrische veiligheid De elektrische motor is ontwikkeld voor een bepaalde spanning. Controleer altijd of de accuspanning overeenkomt met de waarde op het typeplaatje. Controleer tevens of de ingangsspanning van de oplader overeenkomt met uw netspanning. Uw DeWALT-oplader is dubbel geïsoleerd overeenkomstig EN 60335. Vervangen van het snoer of de stekker Als de stekker of het snoer wordt vervangen, moet de oude stekker c.q. het oude snoer worden weggegooid. Het is gevaarlijk om de stekker van een los snoer in het stopcontact te steken. Gebruik van verlengsnoeren Gebruik verlengsnoeren alleen in uiterste noodzaak. Gebruik een goedgekeurd snoer dat beantwoordt aan het vermogen van de oplader (zie technische gegevens). De minimum geleiderdikte is 1 mm

de maximum snoerlengte is 30 m. Monteren en instellen

• Verwijder vóór het monteren en instellen altijd de accu uit de machine.

• Schakel de machine altijd uit alvorens de accu aan te brengen of te verwijderen.

• Gebruik uitsluitend DeWALT-accu’s en - opladers. Accu (fig. A) Opladen

• Plaats de accu (9) in de oplader (11) zoals weergegeven en steek de stekker van de oplader in het stopcontact. Let erop dat de accu goed in de oplader zit, maar forceer de accu niet. De rode oplaad-indicatie (12) begint te knipperen. Na ca. 1 uur stopt het knipperen en brandt de indicatie continu. De accu is nu volledig opgeladen en de oplader schakelt automatisch over naar de compensatiestand. Na ongeveer 4 uur schakelt de oplader uiteindelijk naar de druppellaadstand. De accu kan op elk gewenst moment uit de oplader worden gehaald of voor onbepaalde tijd in de op het net aangesloten oplader blijven zitten.

• De rode oplaad-indicatie begint snel te knipperen als het laden problemen oplevert. Steek de accu opnieuw in de oplader of probeer een andere accu. Breng, indien nodig, uw oplader naar een erkend DeWALT Service-center. Sommige energiebronnen (zoals generatoren of spanningsomvormers) kunnen tijdelijke laadproblemen veroorzaken.52 NEDERLANDS

• Sommige energiebronnen (zoals generatoren of spanningsomvormers) kunnen tijdelijke laadproblemen veroorzaken. De rode oplaad- indicatie knippert dan tweemaal snel en de oplader schakelt uit. Dit kan meerdere malen voorkomen. Zodra het mogelijk is, schakelt de oplader automatisch weer naar de laadstand. Laad de accu niet op bij omgevingstemperaturen < 4 °C of > 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C. Aanbrengen en verwijderen van de accu

• Duw de accu in de handgreep (8) totdat de accu vastklikt.

• Verwijder de accu door het tegelijkertijd indrukken van de twee vergrendelknoppen (10). Trek dan de accu uit de handgreep (8). Compensatiestand De compensatiestand helpt om de maximale capaciteit van de accu te handhaven. Het is aan te bevelen om deze functie wekelijks dan wel elke 10 laad-/ontlaadcycli te gebruiken.

• Start het laadproces zoals hierboven beschreven.

• Als de oplaad-indicatie stopt met knipperen, laat u de accu nog ca. 4 uur in de oplader. DE9108/DE9116 - Vertraagd opladen van verhitte accu’s Wanneer een verhitte accu in de oplader wordt geplaatst, wordt het oplaad-proces automatisch uitgesteld. Nadat de accu is afgekoeld, schakelt de oplader automatisch over naar de laadstand. Hierdoor wordt een lange levensduur van de accu gegarandeerd. De rode oplaad-indicatie (12) knippert gedurende de vertragingstijd afwisselend kort en lang. Plaatsen en verwijderen van een boortje of schroevedraaierbit (fig. A & B)

• Open de boorhouder door de kraag (13) linksom te draaien en plaats het boortje of de schroevedraaierbit.

• Plaats het boortje of de schroevedraaierbit zo ver mogelijk in de boorhouder. Trek het boortje of de bit daarna iets terug.

• Klem het boortje of de bit stevig vast door de kraag rechtsom te draaien.

• Verwijder het boortje of de bit in omgekeerde volgorde. Kiezen van de boorstand of instellen van het koppel (fig. C) De instelring kent 17 verschillende posities voor het afstemmen van het koppel op de gebruikte schroeven en de materiaalsamenstelling van het werkstuk. Voor instelling van het koppel, zie «In- en uitdraaien van schroeven».

• Kies de gewenste boorstand of het juiste koppel door de instelring (4) te verdraaien tot het betreffende symbool of positienummer recht tegenover de indicatie (14) op het motorhuis staat. L/R-schakelaar (fig. D)

• Selecteer de draairichting (linksom of rechtsom) door het verschuiven van de L/R-schakelaar (2), zoals afgebeeld (zie de pijlen op de machine). Wijzig de draairichting uitsluitend als de machine volledig stilstaat. Mechanische toerenomschakelaar (fig. E) Uw machine is uitgerust met een mechanische toerenomschakelaar (3) waarmee de verhouding tussen toerental en koppel kan worden gewijzigd. 1 lage snelheid/hoog koppel (boren van grote gaten, in- en uitdraaien van grote schroeven) 2 hoge snelheid/laag koppel (boren van kleine gaten) Meer informatie over de toerentallen vindt u in de technische gegevens. Druk de toerenomschakelaar altijd geheel naar voren of naar achteren.

• Verdraai de schakelaar niet bij volle belasting of tijdens het gebruik. Aanwijzingen voor gebruik

• Neem altijd de veiligheidsinstructies in acht en houdt u aan de geldende voorschriften.53 NEDERLANDS

• Let op de eventueel aanwezige gas-, water- en elektriciteitsleidingen.

• Oefen slechts een lichte druk op de machine uit. In- en uitschakelen (fig. A & D)

• Druk op de schakelaar (1) om de machine te starten. Het toerental van de machine wordt bepaald door de druk die op de schakelaar wordt uitgeoefend.

• Stop de machine door de schakelaar los te laten.

• Schuif de L/R-schakelaar (2) in de middenstand om de machine in de UIT-stand te blokkeren. De machine is uitgerust met een mechanisme waardoor de boorkop wordt afgeremd zodra de schakelaar voor elektronisch toerental geheel wordt losgelaten. In- en uitdraaien van schroeven (fig. A)

• Selecteer de gewenste draairichting met de L/R-schakelaar (2).

• Zet de instelring (4) in pos. 1 (laag koppel) en draai de schroef in het werkstuk.

• Indien de slipkoppeling te vroeg wordt geactiveerd, stel dan met behulp van de ring een hoger koppel in. Boren (fig. A)

• Kies de boorstand met behulp van de instelring (4).

• Selecteer de draairichting rechtsom. Boren in metaal

• Gebruik een smeermiddel bij het boren in metaal (behalve voor gietijzer en koper). Boren in hout

• Gebruik een boortje van een geschikt type. Uw dealer verstrekt u graag de nodige informatie over de juiste accessoires. Onderhoud Uw DeWALT-machine is ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Een juiste behandeling en regelmatige reiniging van de machine garanderen een hoge levensduur. Smering Uw machine heeft geen extra smering nodig. Reiniging

• Trek de stekker van de oplader uit het stopcontact voordat u de behuizing met een zachte doek reinigt.

• Verwijder de accu voordat u de machine reinigt.

• Houd de ventilatiesleuven vrij en maak de behuizing regelmatig schoon met een zachte doek. Het milieu Oplaadbare accu De duurzame accu moet worden opgeladen, zodra deze niet meer genoeg energie levert voor werkzaamheden die daarvóór nog moeiteloos konden worden verricht. Versleten accu’s dienen op milieubewuste wijze te worden verwijderd:

• Gebruik de energie van de accu helemaal op en verwijder dan de accu uit de machine.

• NiCd- en NiMH-accu’s zijn recycleerbaar. Breng ze naar uw handelaar of naar een plaatselijk verwerkingscentrum voor klein chemisch afval. De ingezamelde accu’s worden dan op milieuvriendelijke wijze gerecycleerd of verwijderd. Gebruikte machines Wanneer uw machine aan vervanging toe is, breng deze dan naar een DeWALT Service-center waar de machine op milieuvriendelijke wijze zal worden verwerkt.54 NEDERLANDS GARANTIE

• 30 DAGEN «NIET GOED, GELD TERUG» GARANTIE • Indien uw DeWALT elektrisch gereedschap om welke reden dan ook niet geheel aan uw verwachtingen voldoet, stuurt u het dan compleet zoals bij aankoop binnen 30 dagen terug naar DeWALT, samen met uw aankoopbewijs en uw rekeningnummer. U ontvangt dan uw geld terug.

• 1 JAAR GRATIS SERVICE-CONTRACT • Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na aankoop nazicht of reparatie behoeven, dan worden deze werkzaamheden gratis uitgevoerd in onze Service-centers op vertoon van het aankoopbewijs. Stuur uw machine rechtstreeks of via uw dealer naar een erkend DeWALT Service-center.

• 1 JAAR GARANTIE • Mocht uw DeWALT elektrisch gereedschap binnen 12 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van alle defecte delen of van het hele apparaat, zulks ter beoordeling van DeWALT, op voorwaarde dat:

• het produkt niet foutief gebruikt werd

• het produkt niet gerepareerd is door onbevoegden

• het aankoopbewijs met daarop de aankoopdatum wordt overlegd Informeer bij uw dealer of bij het DeWALT- hoofdkantoor naar het adres van het dichtstbijzijnde Service-center (zie de achterzijde van deze handleiding). Een overzicht van erkende DeWALT Service-centers en nadere informatie over onze service vindt u ook op Internet: www.2helpU.com.55 NORSK OPPLADBAR SLAGBOREMASKIN/
