BRUGSANVISNING KT 18 LTX 66 BL METABO

4. Drei spaken (14) medurs, så langt det går.

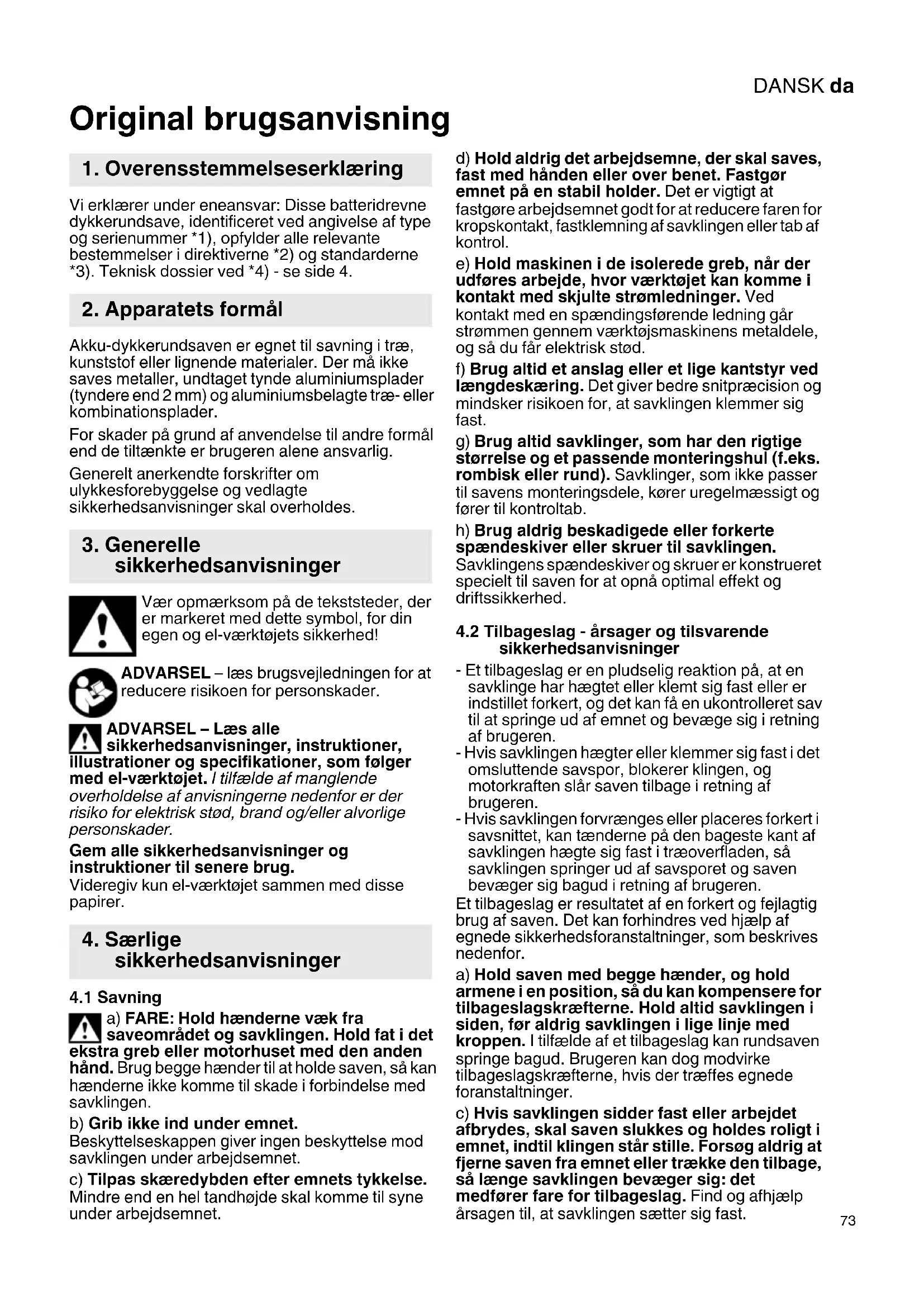

Original brugsanvisning Vi erklærer under eneansvar: Disse batteridrevne dykkerundsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 4. Akku-dykkerundsaven er egnet til savning i træ, kunststof eller lignende materialer. Der må ikke saves metaller, undtaget tynde aluminiumsplader (tyndere end 2 mm) og aluminiumsbelagte træ- eller kombinationsplader. For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader. ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle sikkerhedsanvisninger og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

a) FARE: Hold hænderne væk fra saveområdet og savklingen. Hold fat i det ekstra greb eller motorhuset med den anden hånd. Brug begge hænder til at holde saven, så kan hænderne ikke komme til skade i forbindelse med savklingen. b) Grib ikke ind under emnet. Beskyttelseskappen giver ingen beskyttelse mod savklingen under arbejdsemnet. c) Tilpas skæredybden efter emnets tykkelse. Mindre end en hel tandhøjde skal komme til syne under arbejdsemnet. d) Hold aldrig det arbejdsemne, der skal saves, fast med hånden eller over benet. Fastgør emnet på en stabil holder. Det er vigtigt at fastgøre arbejdsemnet godt for at reducere faren for kropskontakt, fastklemning af savklingen eller tab af kontrol. e) Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger. Ved kontakt med en spændingsførende ledning går strømmen gennem værktøjsmaskinens metaldele, og så du får elektrisk stød. f) Brug altid et anslag eller et lige kantstyr ved længdeskæring. Det giver bedre snitpræcision og mindsker risikoen for, at savklingen klemmer sig fast. g) Brug altid savklinger, som har den rigtige størrelse og et passende monteringshul (f.eks. rombisk eller rund). Savklinger, som ikke passer til savens monteringsdele, kører uregelmæssigt og fører til kontroltab. h) Brug aldrig beskadigede eller forkerte spændeskiver eller skruer til savklingen. Savklingens spændeskiver og skruer er konstrueret specielt til saven for at opnå optimal effekt og driftssikkerhed.

4.2 Tilbageslag - årsager og tilsvarende

sikkerhedsanvisninger - Et tilbageslag er en pludselig reaktion på, at en savklinge har hægtet eller klemt sig fast eller er indstillet forkert, og det kan få en ukontrolleret sav til at springe ud af emnet og bevæge sig i retning af brugeren. - Hvis savklingen hægter eller klemmer sig fast i det omsluttende savspor, blokerer klingen, og motorkraften slår saven tilbage i retning af brugeren. - Hvis savklingen forvrænges eller placeres forkert i savsnittet, kan tænderne på den bageste kant af savklingen hægte sig fast i træoverfladen, så savklingen springer ud af savsporet og saven bevæger sig bagud i retning af brugeren. Et tilbageslag er resultatet af en forkert og fejlagtig brug af saven. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor. a) Hold saven med begge hænder, og hold armene i en position, så du kan kompensere for tilbageslagskræfterne. Hold altid savklingen i siden, før aldrig savklingen i lige linje med kroppen. I tilfælde af et tilbageslag kan rundsaven springe bagud. Brugeren kan dog modvirke tilbageslagskræfterne, hvis der træffes egnede foranstaltninger. c) Hvis savklingen sidder fast eller arbejdet afbrydes, skal saven slukkes og holdes roligt i emnet, indtil klingen står stille. Forsøg aldrig at fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig: det medfører fare for tilbageslag. Find og afhjælp årsagen til, at savklingen sætter sig fast.

sikkerhedsanvisninger

sikkerhedsanvisningerDANSKda

c) For at starte en sav igen, som sidder i emnet, centreres savklingen i savsporet, og det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den springe ud af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen. d) Afstiv store plader for at mindske risikoen for et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal afstives i begge sider, og det både i nærheden af savsporet og i kanten. e) Brug ingen sløve eller beskadigede savklinger. Savklinger med sløve eller forkert indstillede tænder fører til større friktion, fastklemning af savklingen og tilbageslag som følge af et for smalt savspor. f) Fastspænd savklingen i indstillingerne skæredybde og snitvinkel før savning. Hvis indstillingerne ændrer sig under savningen, kan savklingen klemme sig fast og forårsage et tilbageslag. g) Vær særlig forsigtig ved savning i eksisterende vægge eller andre områder, hvor der ikke er direkte indblik. Når savklingen føres ind i materialet, kan den blokere i skjulte genstande, og det kan forårsage et tilbageslag.

4.3 Beskyttelseskappens funktion

a) Kontroller altid før brug, om beskyttelseskappen lukker korrekt. Brug aldrig saven, hvis beskyttelseskappen ikke kan bevæges frit eller ikke lukker med det samme. Klem eller spænd aldrig beskyttelseskappen fast, så er savklingen ubeskyttet. Hvis det skulle ske, at saven falder ned på gulvet, kan beskyttelseskappen blive bøjet. Kontroller, om beskyttelseskappen kan bevæge sig frit og i alle snitvinkler og -dybder hverken kommer i berøring med savklingen eller andre dele. b) Kontroller tilstanden og funktionen af fjedrene til beskyttelseskappen. Foretag vedligeholdelse af saven inden brug, hvis beskyttelseskappen og fjederen ikke arbejder korrekt. Beskadigede dele, klæbende aflejringer eller ophobede spåner får den nederste beskyttelseskappe til at arbejde langsommere. c) Sørg ved "Dykkesnit", der ikke udførtes retvinklet, for at grundpladen på saven forskydes i siden. Forskydning i siden kan medføre at savklingen klemmes, og dermed medfører tilbageslag. d) Læg ikke saven på arbejdsbænken eller gulvet, uden at beskyttelseskappen dækker for savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod skæreretningen og saver alt, hvad der kommer i vejen. Vær derfor opmærksom på savklingens efterløbstid.

4.4 Yderligere sikkerhedsanvisninger

Undgå brugen af slibeskiver. Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i stilstand. Brug en egnet støvbeskyttelsesmaske. Brug høreværn. Brug øjenbeskyttelse. Armenl (14) må kun drejes, når .batteripakken er taget ud og motordelen er drejet helt op. Savklingen må ikke bremses via et sideværts modtryk. Den bevægelige motordel skal kunne bevæge sig frit, automatisk, let og præcist tilbage i slutstillingen. Den må ikke fastklemmes ved savningen. Ved savning af materialer med kraftig støvudvikling skal maskinen rengøres regelmæssigt. Det skal sikres, at sikkerhedsudstyret fungerer korrekt (f.eks. den bevægelige motordel). Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest). Kontroller emnet for fremmedlegemer. Pas altid på, at du ikke saver i søm og lignende under arbejdet. Hvis savklingen bliver blokeret, skal man omgående frakoble motoren. Prøv ikke at save i ekstrem små arbejdsemner. Ved arbejdet skal emnet være placeret fast og være sikret mod at kunne skride. Rengør savklinger for harpiks og limrester. Urenheder på savklingerne medfører øget friktion, fastklemning af savklingen og øget risiko for tilbageslag. Undgå overophedning af savtænderne. Undgå smeltning af materialet ved savning af plast. Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes. Til rengøring (f.eks. af afsugningskanalen) skal maskinens frakobles, savklingen skal stå stille, batteripakken tages ud. Ved en defekt maskine skal man tage batteriet ud af maskinen Beskyt batteripakker mod fugtighed! Brug ingen defekte eller deformerede batteripakker! Udsæt ikke batteripakker for ild! Åbn ikke batteripakker! Berør eller kortslut ikke batteriernes kontakter! Tag batteripakken ud af maskinen, når maskinen ikke bruges. Tag batteripakken ud af maskinen, før der foretages indstillinger og vedligeholdelse. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.DANSK da

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batterier! Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene! Transport af Li-ion-batterier: Forsendelse af Li-ion-batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion- batterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo. Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler fx med tape). Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - anvend et udsugningsanlæg og/eller en luftrenser, - sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Se side 2 og 3. 1 2 Klemmehåndtag (til parallelanslag) 2Snitviser 3 Justeringsskruen (til justering af 45°- savklingevinkel. 4 Skala (skråsnitvinkel) 5 2 låseskruer (skråsnit) 6Bagsnitknappen 7 Justeringsskruen (til justering af 0°- savklingevinkel. 8 Markering (til aflæsning af snitbredden til anvendelse af parallelanslaget) 9 Aflæsningskant "FS" (aflæs skæredybden ved brug af styreskinnen“FS“) 10 Aflæsningskant (aflæs skæredybde) 11 Håndtag 12 Håndtag (ekstragreb) 13 Spærreknap (Indstilling skæredybde) 14 Arm (til udskiftning af savklinge) 15 Drejeknap (til indstilling af et slørfrit sæde på styreskinner) 16 Styreplade 17 Låseknap 18 Afbryder 19 Batteripakkeudløser 20 Indstillingshjul til forindstilling af omdrejningstal 21 Knap til kapacitetsindikator 22 Kapacitets- og signalindikator 23 Batteripakke 24 Sekskantnøgle / boks til sekskantnøgle 25 Styrenoter til placering af maskinen på styreskinner fra forskellige producenter 26 Støvpose 27 Studs (udsugningsstuds/spånudkast) 28 Indstillingshjul til finindstilling af skæredybde 29 Beskyttelsesglas 30 Savklingens fastgørelsesskrue 31 Ydre savklingeflange 32 Savklinge 33 Indre savklingeflange Tag batteripakken ud af maskinen, før der foretages indstillinger og vedligeholdelse. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen.

Vi anbefaler at anvende LiHD-batteripakker med mindst 5,5 Ah. Ved brug af andre batteripakker skal man regne med nedsat effekt. Batteripakken (23) skal oplades før den første ibrugtagning. Genoplad batteripakken, når kapaciteten aftager. Du finder anvisninger til opladning af batteripakken i driftsvejledningen til opladeren fra Metabo.

Ved Li-Ion-batteripakker med kapacitets- og signalvisning (22) (afhængigt af udstyr): - Tryk på knappen (21) og ladetilstanden vises med lysdioderne. - Blinker en lysdiode, er batteripakken næsten tom og skal genoplades. Udtagning: Tryk på batteriudløseren (19), og træk batteripakken (23) ud. Isætning: Skub batteriet (23) i, til det går i hak.

6.2 Indstilling af skæredybde

Det er fordelagtigt at indstille skæredybden således, at tænderne på savklingen ikke står længere fremme end halvdelen af tandhøjden under arbejdsemnet. Se fig., side 2. Indstil i mm-skridt: Tryk på spærreknappen (13), og forskyd den. Aflæs den indstillede skæredybde på aflæsekanten (10). (Ved brug af en styreskinne "FS" på aflæsekanten- “FS“ (9)). Slip spærreknappen (13) igen. Finindstilling (for en meget fin skæredybdeindstilling). Ved at dreje på indstillingshjulet (28) kan skæredybden indstilles trinløst. Den præcise skæredybde findes ved at måle den savklinge, der rager ud, eller kontrollere resultatet af et prøvesnit.

6.3 Skråstilling af savklinge til skråsnit

Løsn de to låseskruer (5) for at foretage indstillingen. Vip motordelen mod styrepladen (16). Den indstillede vinkel kan aflæses på skalaen (4). Spænd de to låseskruer (5) igen. For at indstille en skærevinkel på 0° eller større end 45° (bagsnit). Tryk bagsnitknappen (6) ind, og stil det skråt derefter. (ved næste indstilling deaktiveres bagsnitfunktionen automatisk).

6.4 Forindstilling af omdrejningstal

Hastigheden indstilles med stillehjulet (20). Anbefalede hastigheder, se side 4.

6.5 Indstilling af udsugningsstuds/

spånudkast Studsen (27) kan drejes i den ønskede position for udsugning eller spånudkast. Det gøres ved at skubbe studsen ind til anslag, dreje den og trække den ud igen. Studsen kan fastlåses drejningssikret i 7 trin. Spånudsugning: Savspånerne skal udsuges med en egnet spånsuger, som tilsluttes til afsugningsslangen på studsen (27). Støvpose: Fjern studsen (27) (skub studsen ind til anslag. Drej den således, at den peger opad. Træk af, og læg den til side. Montering af støvsæk (26).

6.6 Indstil sikkerhedsglas

Forskyd sikkerhedsglasset (29): Øverste position for skråsnit Midterstilling for 0°-snit, nederste stilling ved brug af styreskinne.

7.1 Multifunktionelt overvågningssystem af

maskinen Hvis maskinen slukker af sig selv, har elektronikken aktiveret selvbeskyttelsesfunktionen. Der lyder et advarselssignal (konstant biplyd). Signalet slukker efter maks. 30 sekunder, eller når trykknappen (18) slippes. På trods af denne beskyttelsesfunktion kan visse anvendelser føre til overbelastning og beskadigelse af maskinen. Årsager og afhjælpning:

1. Batteri næsten tomt (elektronikken beskytter

batteriet mod skader som følge af total afladning). Blinker en lysdiode (22), er batteriet næsten afladet. Tryk evt. på knappen (21) og kontroller ladetilstanden på lysdioderne (22). Hvis batteriet er næsten tomt, skal det oplades!

2. Længerevarende overbelastning af maskinen

medfører overophedningsafbrydelse. Maskinen arbejder med reduceret ydelse, indtil temperaturen er normal igen. Ved stærk overophedning slukker maskinen helt. Lad maskinen eller batteripakken afkøle. Bemærk: Hvis batteripakken føles meget varm, afkøles den hurtigere i "AIR COOLED"- opladeren. Bemærk: Maskinen afkøles hurtigere, hvis man lader den køre i tomgang.

3. Maskinen afbrydes ved for høj strømstyrke

(som f.eks. opstår ved længerevarende blokering). Sluk for maskinen med afbryderen (18). Arbejd derefter normalt videre (vær i dette tilfælde særligt opmærksom på sikkerhedsanvisningerne i kapitel 4, men også alle andre sikkerhedsanvisninger Tilbageslag...). Undgå blokering.

7.2 Til- og frakobling

Hvis spærreknappen (17) skubbes fremad, kan materialet bevæges nedad. Her dukker savklingen ud af sikkerhedskappen. Pas på - fare for kvæstelser! Tilkobling: Skub låseknappen (17) fremad, og hold den der. Tryk derefter på afbryderen (18). Frakobling: Slip afbryderen (18).

7.3 Arbejdsanvisninger

Tænd og sluk ikke maskinen, når savklingen har kontakt med emnet.

Lad først savklingen komme op på det fulde omdrejningstal, før der saves. Under savning skal maskinen trækkes ud af materialet, når savklingen ikke roterer. Savklingen skal stå stille. Hvis savklingen bliver blokeret, skal man omgående frakoble maskinen. Læg først maskinen til side, når savklingen står stille. Dykkesnit: Motordelen befinder sig i øverste stilling, savklingen rager ikke ud af styrepladen. Hold kraftigt fast i maskinen med begge hænder, og sæt styrepladen på emnet. Maskinen tilkobles. Sænk motordelen langsomt på den indstillede skæredybde, og skub den derefter langsomt frem i snitretning. Savning efter lige opmærkning: Til det formål anvendes snitviseren (2). Den venstre kant (markeret rødt) viser snitforløbet ved lodret savklinge. Den højrekant viser snitforløbet til en savklingehældning på 45°. Savning efter en liste fastgjort til arbejdsemnet: For at få en nøjagtig snitkant kan man placere en liste på arbejdsemnet og føre håndrundsaven langs denne liste med styrepladen. Save med parallelanslag (se kapitel Tilbehør) Til snit parallelt med en lige kant. Parallelanslaget kan indsættes i holderen fra begge sider. Snitbredden kan aflæses på skalaen (8). Fastgør med begge klemarme (1). Den præcise snitbredde findes på den bedste måde ved et testsnit. Save med styreskinne (se kapitel Tilbehør) Opnå præcise, snorlige skærekanter uden udrivninger. Den skridsikre belægning sørger for en sikker placering og beskytter arbejdsemnet mod ridser. Se kapitlet Tilbehør. Drejeknappen (15) (til indstilling af et slørfriplacering. Opvarmning af batteripakken: Under ekstremt hårde anvendelsesbetingelser (f.eks. savning i tykke træbrædder) kan batteripakken blive varm under den stærke belastning (> 60 °C). For at opretholde batteripakkens levetid skal batteripakken afkøles, før der arbejdes videre.

8.1 Veksel af savklinge

Savklingen skal stå stille. Tag batteripakken ud af maskinen. Selvom savklingen står stille, er der risiko for at komme til at skære sig. Brug beskyttelseshandsker. Se fig., side 3.

5. Skub låseknappen (17) fremad, og sænk

motordelen lidt. Slip spærreknappen (17) igen.

6. Tryk motordelen nedad, til anslaget er gået i

indgreb. Udskiftning Savakslen drejes langsomt med sekskantnøglen (30), der er placeret i savklingens fastgørelsesskrue (24), indtil man hører, at låsen falder i hak. Skru savklingens fastgørelsesskrue af mod urets retning, og tag den ydre savklingeflange (31) af. Fjern savklingen. Det er vigtigt, at den indre savklingeflange (33) vender rigtigt: Den indre savklingeflange (33) har 2 sider, diameter 20 mm og 5/8" (16 mm). Sørg for at savklingens monteringshul passer nøjagtigt i forhold til den indre savklingeflange (33)! Forkert monterede savklinger kører uregelmæssigt og fører til kontroltab. Den nye savklinge placeres. Sørg for rigtig omdrejningsretning. Omdrejningsretningen er markeret med pile på savklingen og beskyttelseskappen. Anlægsfladerne mellem den indre savklingeflange (33), savklinge (32), den ydre savklingeflange (31) og savklingens fastgørelsesskrue (30) skal være rene. Den ydre savklingeflange (31) sættes på. Det er vigtigt, at den ydre savklingeflange (31) vender rigtig. Fastspænd savklingens låseskrue (30) med sekskantnøglen (24) (maks. 5 Nm). Brug kun skarpe, ubeskadigede savklinger. Anvend ikke savklinger med revner eller deformerede savklinger. Anvend ingen savklinger af højlegeret hurtigstål (HSS). Anvend ingen savklinger, der ikke svarer til de påkrævede karakteristika. Anvend kun savklinger med en diameter svarende til påskrifterne på saven. Savklingen skal være egnet til tomgangsomdrejningstallet. Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes. Anvend kun originale Metabo-savklinger. Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal stemme overens med EN 847-1. Gør maskinen driftsklar Drej armen (14) til anslag mod uret. Motordelen svinger opad.

8.2 Korrektion af savklingevinkel

Savklingens vinkel er indstillet fra fabrikken. Ved behov kan savklingens vinkel justeret til 0° og til 45°. drej justeringsskruen (7) (til 0°) eller (3) (til 45°). Tag batteripakken ud af maskinen. Maskinen skal regelmæssigt befris for aflejret støv. Herved skal udluftningsslidserne ved motoren rengøres med en støvsuger. Sikkerhedsudstyrets korrekte funktion (f.eks. skal motordelen være frit bevægelig og vende selvstændigt, let og præcist i sin endeposition). skal garanteres.

Anvend udelukkende originale batteripakker eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System). Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsvejledning. Se side 5. A Parallelanslag B Førerskinne C Lynskruetvinge Til fastgørelse af førerskinnen. D Rundsavklinger. Til rene skæreresultater ved længde- og tværsnit i blødt og hårdt træ. EOplader F Batteripakker med forskellig kapacitet. Køb kun batteripakker, hvis spænding svarer til dit el- værktøj G Metabo universalsuger HStøvsugerslange Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren! Smid ikke batteripakker i vandet. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Aflad batteripakken i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler fx med tape). Forklaringer til oplysningerne på side 4. Forbeholdt ændringer som følge af tekniske ændringer. U =batteripakkens spænding

max =maksimal skæredybde

45° =skæredybde indstillelig (45°) A =skråsnitvinkel indstillelig Ø =savklingens diameter d =savklingens huldiameter a =savklingens maks. legemstykkelse b =savklingens maks. skærebredde m=vægt Måleværdier beregnet iht. EN 62841. Tilladt omgivelsestemperatur ved drift: -20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt opbevaringstemperatur ved opbevaring: 0 °C til 30 °C Jævnstrøm De angivne tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, fx organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

h, D =Vibrationsemissionsværdi (Savning af spånplade)

h,D =Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!
