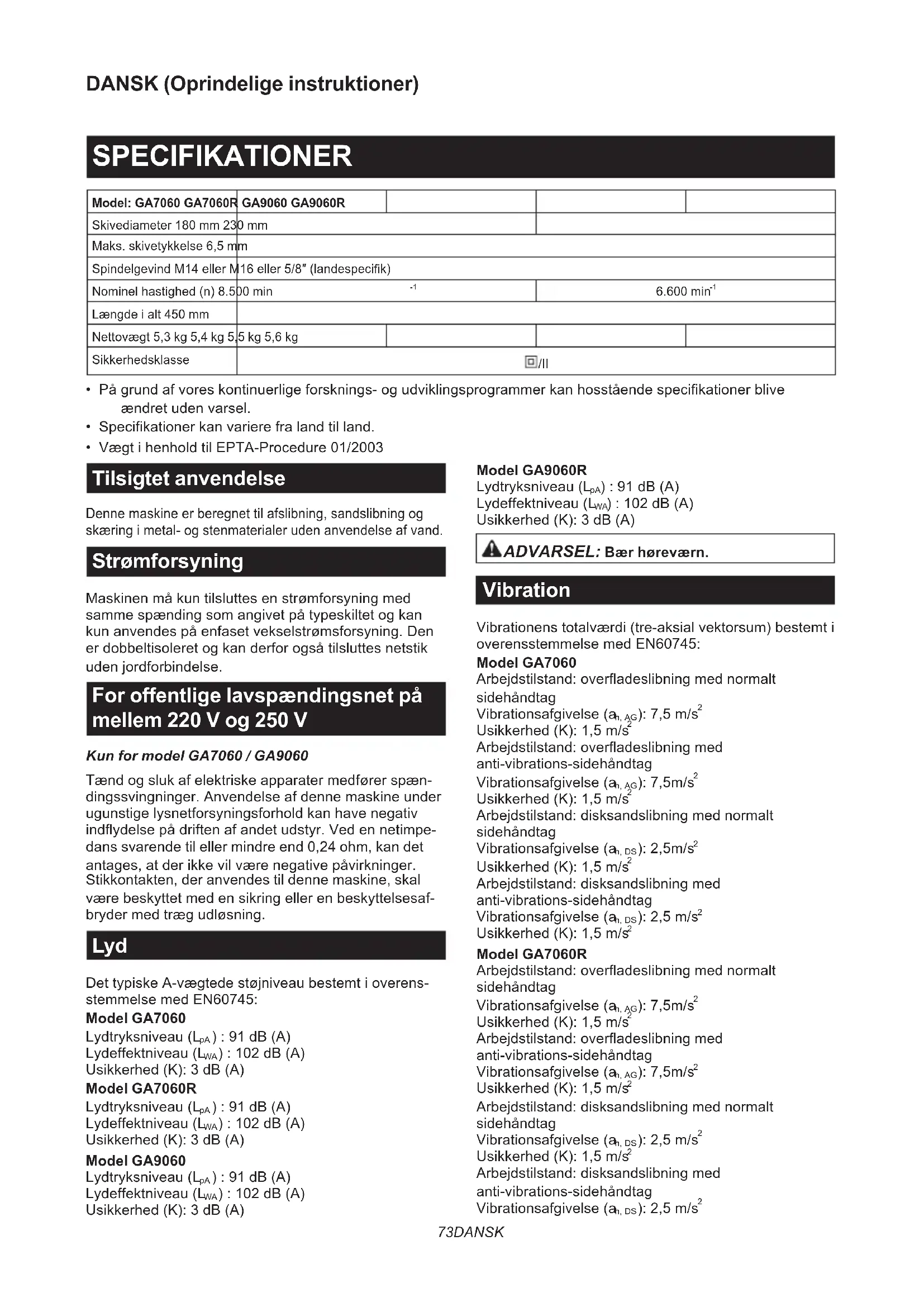

BRUGSANVISNING GA9060R MAKITA

• På grund af vores kontinueregige forschnings- og udviklingsprogrammer kan hosstående specifikationer bliveændret,uden varsel.
• Specifikationer kan variere fra land til land.
  Vaegt i henhold til EPTA-Procedure 01/2003

Tilsigtet anvendelse

Denne maskine er beregnet til afslibning, sandslibning og skæring i metal- og stenmaterialer uten anvendelse af vand.

Strømforsyning

Maskinen mä kun tilsluttes en strømforsyning med samme spending som angivet på typeskiltet og kan kun anvendes på enfaset vekselstrømsforsyning. Den er dobbeltisoleret og kan derfor øgså tilsluttes netstik uten jord forbindelse.

For offentlige lavspændingsnet påmellem 220 V og 250 V

Tænd og sluk af elektriske apparater medforer spændingssvingninger. Anvendelse af dette maskine under ugunstige lysnetforsyningsforhold kan have negativ indflydelse pa driften af andet udstyr. Ved en netimpedans svarende til aller minre end 0,24 ohm, kan det antages, at der ikke vil(Some negative pavirkninger. Stikkontakten, der anwendes til dette maskine, skal.). be beskyttet med en sikring aller en beskyttesafbryder med traeg udlosnig.

Lyd

Det typiske A-vaegtede stojniveau bestemt i overensstemmelse med EN60745:

Model GA7060

Lydtryksniveau (L_pA):91 dB (A)

Lydeffektniveau (L_WA) : 102 dB (A)

Usikkerhed (K): 3 dB (A)

Model GA7060R

Lydttryksniveau (L_pA):91 dB (A)

Lydeffektniveau (L_WA) : 102 dB (A)

Usikkerhed (K): 3 dB (A)

Model GA9060

Lydtryksniveau (L_pA):91 dB (A)

Lydeffektniveau (L_WA) : 102 dB (A)

Usikkerhed (K): 3 dB (A)

Model GA9060R

Lydtryksniveau (L_pA):91 dB (A)

Vibrationens totalværdi (tre-aksial vektorsum) bestem i overensstemmelse med EN60745:

Model GA7060

Arbejdstilstand: overfladeslibning med normalt sidehändtag

Vibrationsafgivelse (a_n,AG) .. 7,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: overfladeslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_h,AG) .. 7,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejd stilstand: disksandslibning med normalt sidehandtag

Vibrationsafgivelse (a_n,DS) .. 2,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_n,DS) .. 2,5m / s^2

Usikkerhed (K): 1,5 m/s²

Model GA7060R

Arbejdstilstand: overfladeslibning med normalt sidehändtag

Vibrationsafgivelse (a_h,AG) .. 7,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejd stilstand: overfladeslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_A) .. 7,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med normal sidehandtag

Vibrationsafgivelse (a_n,DS) .. 2,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_n,DS) .. 2,5m / s^2

Usikkerhed (K): 1,5 m/s²

Model GA9060

Arbejdstilstand: overfladeslibning med normalt sidehandtag

Vibrationsafgivelse (a_h,AG) .. 6,5m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: overfladeslibning med

anti-vibrations-sidehandtag

Vibrationsafgivelse (a_h,AG):6,0m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med normalt sidehändtag

Vibrationsafgivelse (a_h,gs) .. 2,5m / s^2 ellmer minred

Usikkerhed (K): 1,5 m/s

Arbejdstilstand: disksandslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_h,ds) 2,5 m/s2 ellr mindre

Usikkerhed (K): 1,5 m/s²

Model GA9060R

Arbejdstilstand: overfladeslibning med normalt sidehändtag

Usikkerhed (K): 1,5 m/s

Arbejdstilstand: overfladeslibning med

anti-vibrations-sidehandtag

Vibrationsafgivelse (a_h,AG) .. 6,0m / s^2

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med normalt sidehandtag

Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 ellr mindre

Usikkerhed (K): 1,5 m/s²

Arbejdstilstand: disksandslibning med anti-vibrations-sidehandtag

Vibrationsafgivelse (a_h,DS) .. 2,5m / s^2 ellr minred

Usikkerhed (K): 1,5 m/s²

BEMAERK: Den angivne vibrationsemissionsvardier blevet malt i overensstemmelse med standardtestmetoden og kan anvendes til atSAMmenligne et varktjmed et andet.

BEMAERK: Den angivne vibrationsemissionsvarendien kan ogsa anvendesi en praeliminaer eksponeringsvurdering.

ADVARSEL: Vibrationsemissionen under den faktiske anvendelse af værktøjet kan vare forskellig fra den erklærede emissionsværdi, afhængigt af den mæde, hvorpå værktøjet anvendes.
ADVARSEL: Sorg for at identificare de sikkerhedsforskrifter til beskyttelse af operatoren, som er baseret pa en vurdering af eksponering under de faktiske brugsforhold (med hensyntagen til alle dele i brugscyklussen, f.eks. de gange, hvor varktojet er slukket, og när det korer i tomgang i tilgift til afbrydertiden).
ADVARSEL: Den erklarende værdi for vibrationsemission gælder for el-veerktjets primaere anvendelse. Hvis el-veerktjet imidlertid anvendestil andre formal, kan værdien for vibrationsemission værere anderledes.

EU-konformitetserkläering

Kun for lande i Europa

Makita erklærer, at den ffolgende maskine (maskiner):

Maskinens betegnelse: Vinkelsliber

Model nr./ Type: GA7060, GA7060R, GA9060, GA9060R

De er fremstillet i overensstemmelse med den følgende standard eller standardiserede dokumenter: EN60745

ADVARSEL: Læs alle sikkerhedsadvarsler og alle sikkerhedsinstruktioner. Hvis nedensta-ende advarsler og instruktioner/DD, kan det medfrole elektrisk stød, brand og/eller alvorlig personskade.

Almendelige sikkerhedsadvarsler for arbejde med slibning, slibning med sandpapir, tradbørstning aller slibende aftkaering:

1. Denne maskine er beregnet til at fungere som en sliber, sibemaskine med sandpapir, tradbørste aller afskæringsværktøj. Læs alle de sikkerhedsadversler, instruktioner, illustratio-ner og specifikationer, som følger medDENne maskine. Forsommelse af at folge alle instruk-tionerne herunder kan resultere i elektrisk stød, brand og/eller alvorlig tilskadekomst.
2. Det anbefales ikke at udføre operationer som for eksempel polering med这部分 maskine. Anvendelse, som maskinen ikke er beregnet til, kan=vare farligt og fere til personskade.
3. Anvend ikke tilbehør, som ikke er speciifikt lavet og anbefalet af maskinens fabrikant. Den omstændighed, at tilbehørret kan monteres på din maskine, er ingen garanti for, at anwendelsen bliver sikkerhedsmæssig forsvarlig.

4. Tilbehorets nominelle hastighed skal vare beregnet til mindst den samme som den maksimale hastighed, som er anfort pa maskinen. Tilbehør, som korer med en storre hastighed end deres nominelle hastighed, kan braekke og slynges af.

5. Tilbehorets ydre diameter og tykkelse skal vare inden for din maskines kapacitetsrating. Tilbehor med en forkert storrelse kan/DDK beskytes ell styres tilstrakkeligt.

6. Gevindmontering af tilbehør skal passer til maskinens spindelgevind. For tilbehør, som monteres med flanger, skal dornhullet på tilbehørt passer til lokaliseringsdiameteren på flangen. Tilbehør, som ikke passer til maskinens monteringsdele, vil miste balancen, vibrere ekstremt og kan fore til tab af kontrol.
7. Anvend ikke beskadiget tilbehør. Inspicer aktid tilbehøret inden brugen, som for eksempel sliderskiver, for skår og revner, bagskiven for revner, slitage eller ekstrem nedsliding, tradbørsten for lõse eller revnede trade. Hvis maskinen erller tilbehøret tabes, skal de afteres for skade, eller en ubeskadiget tilbehorsdel skal monteres. Efter inpsekton og montering af tilbehør, skal De og omkringstaende stä på god afstand af det roterende tilbehørs flade, og maskinen skal kores på højeste, ubelastede hastighed i et minut. Beskadiget tilbehør vil normalt braekke under prøvetiden.
8. Anvend personligt beskyttelsesudstyr. Afhängigt af brugen skal der anwendes ansigtskaarm, beskyttelsesbriller erer sikkerhedsbriller. Anvend, alt after forholdene, stovmaske, horevarn, handsker og forklaede, som kan stoppe sma slibningsstykker erler fragmenter fra arbejdsemnet. Ojenbeskyttelsen skal kinne stoppe afslyngede stykker, som er frembragt af forsloggigt arbejde. Stovmasken og respiratoren skal vare i stand til at frafiltrere partikler, som er frembragt af arbejdet. Længere tids udsættelse for stoj af høj intensitet kan medføre horetab.
9. Hold tilskuere pa god afstand af arbejdsomraret. Enhver person, som befinder sig i arbejdsomraret, skal bare personligt beskyttesesudstyr. Fragmenter fra arbejdsemner erler fra brakket tilbehør kan blive slynet af og vare arsag til tilskadekomst, ogsa ut den for det umiddelbare arbejdsomraret.
10. Hold kun maskinen i de isolerede gribeflader, nar der udfores et arbejde, hvor det skarende tilbehør kankommeniberoring med skjulte ledninger ellerechts egen ledning. Skarende tilbehør, som kommer i beroring med en stromførende ledning, kan bevirke, at udsatte metaldele pa maskinen bliver ledende, hvorved operatoren kan få stød.
11. Anbring altid ledningen, sa den ikkekommen i kontakt med drejende tilbehør. Hvis De mister herredømmet over maskinen, kan ledningen blive skåret over eller sætte sig fast, og Deres hand ell er arm kan komme i kontakt med det roterende tilbehør.
12. Læg aldrig maskinen fra Dem, før tilbehøret er stoppet fuldstændigt. Det roterende tilbehør kan gribe fat i overfladen, hvilket kan bevirke, at De mister herredømmet over maskinen.

13. Lad seks maskinen kore, mens De bærer den ved sider. Utilsigtet kontakt med det roterende tilbehør kan gribe fat i tojet og derved trække tilbehoret ind mod kroppen.

14. Rengør maskinens ventilationsåbninger med jævne mellemrum. Motorens vitte vil trække stov ind i huset, og en kraftig ophobning af metalstov kan skabe elektrisk fare.

15. Anvend ikke maskinen iærheden af brændbare materialer. Disse materialer kan blive antændt af gnister.
16. Anvend ikke tilbehør, der kræver kølevæske. Anvendelse af vand eller,anden kølevæske kan resultere i dodelige stød eller elektriske stød.

Tilbageslag og relaterede advarsler

Tilbageslag er en pludselig reaktion pa en fastklemt aller blokeret roterende skive, bagskive, børste eller andet tilbehør. En fastklemt aller blokeret del forårsager hurtig standsnig af det roterende tilbehør, som derved bliver ørsag til, at den ukontrolerede maskine bliver tvunget i den modsatte retning af tilbehorets rotation ved punktet for bindingen.

Hvis for eksempel en slibeskive er blokeret aller fastklemt af arbejdsemnet, kan kanten på skiven, som gär ind i fastklemningspunktet, grave sig ind i materiailets overflade og derved bevirke, at skiven kommt ud ellere presses ud. Skiven kan enten slyngses mod uller bort fra operatoren, afhängigt af skivens bevægelse på fastklemningspunktet. Slibeskiver kan ochs brakte under disse forhold.

Tilbageslag er resultatet af misbrug af maskinen og/ eller fejlagtig anvendelseller forkerte brugsforhold og kan undgås ved at man tager de rigtige forholdsregler som vist herunder.

1. Hold godt fast i maskinen og hold kroppen og armen saledes, at De kan modvirke tilbageslagskraften. Anvend altid hjelpehandtaget, hvis et sadant medfolver, til at opna maksimal konrol af tilbageslag og drejningsmomentreaktion under starten. Operatoren kan kontrollere drejningsmomentreaktion eller tilbageslagskraft, hvis de rigtige forholsregler tages.
2. Anbring aldrig hænderne i nærheden af det roterende tilbehør. De risikerer at få händen ind i tilbageslagets bane.
3. Stil Dem ikke i det område, hvør maskinen vil bevæge sig, hviss der opstår tilbageslag. Tilbageslag vil slynge maskinen i den modsatte retning af skivens omdrejning pa blokeringstidspunktet.
4. Vær saarlig omhyggelig, narr De arbejder pa hjørner, skarpe kanter osv. Undgå at bumpe ell er blokere tilbehoret. Hjørner, skarpe kanter eller bumpen har tendens til at blokere det rotererende tilbehør og forårsage tab af kontrol ell er tilbageslag.
5. Monter违法犯罪
6. Monter ici en savkade, traksareklinge aller en savklinge med tander. Sādanne klinger giver hyppige tilbageslag og tab af kontrl.

Samerige sikkerhedsadvarsler for arbejde med slib-ning og afskaring:

1. Anvend kun skivetyper, som anbefales til din maskine og den specielle beskyttelsesskaerm, som er beregnet til den valgte skive. Skiver, for hvilke maskinen ikke er beregnet, kan ikke aftskærmes tilstrækkeligt og er ikke sikkerhedsmaessigt forsvarlige.
2. Slibefladen på forsænkedecentersskiver skal monteres under beskyttelsesskaarmkantens

flade. En forkert monteret skive, som stikker ud fra beskyttesesskaermkantens flade, kan/DD beskyttes tilstrakkeligt.

1. Beskyttessskarmen skal vare ordentligt monteret pa maskinen og placeret, sa den optimale sikkerhed opnas, saledes at mindst muligt af skiven vender mod operatoren. Beskyttessskarmen bidrager til at beskytte operatoren mod afbrakke de skivefragmenter og utilsigtet kontakt med skiven og gnister, der kan antaende tojet.
2. Skiver må kun anvendes til de anbefalede opgaver. For eksempel: slib ikke med<siden af en afskæringssskive. Slibende afskæringsskiver er beregnet til periferisk slimning. Hvis disse skiver udsættes for sidetryk, kan resultatet blive, at de brækker.
3. Anvend alto dibeskadigede skiveflanger, som har den rigtige storrelse og form til den valgte skive. Rigtige skiveflanger stotter skiven, hvorved risikoen for skivebrud nedsættes. Flanger til afskeringsskiver kan vare anderledes end slibeskiveflanger.
4. Anvend ikke nedslidte skiver fra større maskiner. Skiver, som er beregnet til større maskiner, er/DD: ekne egnede til en mindre maskines hjere hastighed og kan brakke.

Supplerende sikkerhedsadvarsler for arbejde med slibende aftskearing:

1. Vær papiasselig med ikke at "klemme" afskæringsskiven fast eller udsætte den for et ekstremt tryk. Forsøg ikke at lave et snit af ekstrem dybde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider eller binder i snittet med risikoen for tilbageslag eller brud på skiven til følge.
2. Stå ikke på linje med eller bag den roterende skive. Når skiven under anvendelse drejer bort fra Dem, kan et muligt tilbageslag bevirke, at den roterende skive og maskinen slyngses direkte mod Dem.
3. Hvis skiven binder eller hvis en skæring af en uller anden ársag afbrydes, skal De slukke for maskinen og holde den ubevgelig, indtil skiven er holdt halt op med at dreje. Forsog aldrig at fjerne afskæringsskiven fra snittet, mens skiven er i bevgelse, da dette kan före til tilbageslag. Undersøg problemet og tag de rigtige forholdsregler for at eliminere ársagen til at skiven binder.
4. Lad vare med at starte skaringen i arbejdsemnet. Lad skiven komme op pa fuld hastighed og gä derefter forsigtigt ind i snittet igen. Skiven kan kinde, presses op ull give tilageslag, hvis maskinen startes igen i arbejdsemnet.
5. Understand paneler aller alle arbejdsemner i overstorrelse for at minimere risikoen for fastklemning af skiven og tilbageslag. Store arbejdsemner har tendens til at synke sammen under deres egen vegt. Der kal anbringes stotteanordninger under arbejdsemnet i nærheden af snitlinjen og nær kanten pa arbejdsstykket pa begge sider af skiven.
6. Vær ekstra forsigtig, narr De laver et "lommes-nit" i eksisterende vægge eller andre blinde

omrader. Den fremspringende skive kankommen til at skare i gas- og vandrør, elektriske ledninger erller genstande, som kan forarsage tilbageslag.

1. Anvend ikke sandpapir af overstørrelse. Følg fabrikantens anbefalinger, nr De vælger sandpapir. Større sandpapir, som gár ud over sandpapirskiven, udgør en fare forændrivelse og kan medføre blokering og beskadigelse af skiven eller��e ársag til tilbageslag.

1. Vær opmærksom pa, at træbørstehårene afstodes fra børsten selv under almindelig anvendelse. Udsæt ikke træbørstehårene for et for stort tryk ved at trykke for kraftigt pa børsten. Træbørstehårene kan nemt gennemtrænge tynde klæder og/eller huden.
2. Hvis anvendelse af en beskyttelsesskærm ved tradbørstning anbefales, ma man ikke tillade interferens af tradskiven eller børsten med beskyttesesskærmen. Trådskiven eller børsten kan udvide sig i diameter på grund af arbejdsbelastningen og centrifugalkraften.

Supplerende sikkerhedsadvarsler:

1. Hvis der anwendes forsakenke decenterskiver, skal man sorge for kun at anvende fiberglasforstarkede skiver.
2. ANVEND ALDRIG skiver af stenkop-typen med\ denne slider. Denne slider er ikke beregnet til\ disse typer skiver, og anvendelse af etalandant\ produkt kan resultere i alvorlig tilskadekomst.
3. Vær papiasselig med ikke atkommen til at beskadige spindlen, flangen (specielt monteringsfladen) eller lasemøtrikken. Beskadigelse af disse delc kan resultere i, at skiven brækker.
4. Sorg for, at skiven ikke er i berøring med arbejdsemnet, inden De tænder for maskinen med afbryderen.
5. Inden De begynder at anvende maskinen pa et rigtigt arbejdsemne, skal De lade den kore i et stykke tid. Vær opmærksom pa vibrationer ell er slør, som kan vare tegn pa darlig montering ell er en forkert afbalanceret skive.
6. Anvend den specificere de overflade pa skiven til at udfore slibningen.
7. Læg ikke maskinen fra Dem, mens den stadig körer. Anvend kun maskinen som händværktøj.
8. Berør ikke arbejdsemnet lige after at arbejdet er udført. Det kan blive meget varmt og vare ársag til forbrændinger.
9. Overhold altid fabrikantens instruktioner for korrekt montering og anvendelse af skiver. Behandl og opbevar skiver med forsigtighed.
10. AnvendCREASE reduktionsbøsninger eller adaptere til at tilpasse slibeskiver med store centerhuller til maskinen.
11. Anvend kun de specificere flanger til denne maskine.

12. Ved anvendelse af maskiner, der er beregnet til montering af slibeskiver med gevindforsynet hul, skal det altid sikres, at gezindet i skiven er langt nok i forhold til spindellengden.

13. Kontroller at emnet er korrekt understet.

14. Forsigtig! Skiven fortsetter med at rotere, after at der slukket for maskinen.
15. Hvis arbejsstedet er ekstremt varmt aller fugtigt, eller slemt tilnavset med ledende stov, bør der anvendes en kortslutningsafbryder (30mA) for at garantere sikkerheden under arbejdet.
16. Anvend aldrig maskinen pa materialer, der indeholder asbest.
17. Anvend altoi den stovopsamlende beskyttelssesskarm, som er pakravet ifolge de lokale regler, nar afskaeringsskiven anwendes.
18. Skaeskiver må ikke udsættes for tryk fra siden.
19. Anvend ikke stofarbejdshandsker under brugen. Fibre fra stofhandsker kan muligvis trænge ind i maskinen, hvilket forvolder skade pa maskinen.

GEM DISSE FORSKRIFTER.

ADVARSEL: LAD IKKE bekvemmelighed ellerekendskab til produktet (opnæt gennem gentagenbrug) forbindre, at sikkerhedsforskrifterne forprodukt naje overholds.MISBRUGller forsommelse af at folge de i donne brugsvejledninggivne sikkerhedsforskrifter kan medfore alvorligpersonskade.

FUNKTIONSBESKRIVELSE

AFORSIGTIG: Kontroller altid, at maskinen er slæt fra, og at netstikket er trukket ud, for der udfores justeringer, eller Funktioner kontrolleres på maskinen.
A FORSIGTIG: Sæt glidekontakten tilbage i stillingen "O (OFF)", hvis maskinen tages ud af forbindelse ved et uheld, der sker en strømafbrydelse, eller hvis strømmen afbrydes ved en fejtagelse. Ellers kan maskinen starte pludseligt, nar strømmen tilsluttes igen, hvilket kan medføre personskade.

Aksellås

BEMAERKNING: Udløs aldrig aktellåsen, mens spindlen bevæger sig. Maskinen kan lide skade.

Afbryderfunktion

AFORSIGTIG: Før maskinen sættes i stikkontakten, skal De altid kontrollere, at afbryderknappen fungerer korrekt og returnerer til "OFF"-positionen, narr den slippes.

Fig.2: 1.Afbrderyknap 2.Lasearm

For maskiner med lasekontakt

A FORSIGTIG: Kontakten kan lases i "ON"-stillingen for at gore det nemmere for brugeren ved langere tids brug af maskinen. Vær forsigtig, nar maskinen lases i "ON"-stillingen, og hold godt fast i maskinen.

For at starte maskinen skal du blot trykke pa afbryderknappen (i retning mod B). Slip afbryderknappen for at stoppe.

For kontinuierlig brug skal du trykke på afbryderknappen (i retning mod B) og derefter trykke lasearmen ind (i retning mod A).

For at stoppe maskinen fra den lâste position skal du trykke afbryderknappen helt ind (i retning mod B) og derefter slippe den.

For at forbhindre, at der trykkes pa afbryderknappen ved et uheld, er maskinen forsynet med en lasearm.

BEMAERKNING: Tryk ikke hardt på afbryder-kontakten.uden forst at trykke aflaseknappen ind.

Dette kan ødelægge afbryderkontakten.

For maskiner med lase- og las-fra-kontakt

A FORSIGTIG: Kontakten kan Iases i "ON"- stillingen for at gore det nemmere for brugeren ved længere tids brug af maskinen. Vær forsigtig, nr maskinen Iases i "ON"-stillingen, og hold godt fast i maskinen.

For at forhindre, at der trykkes pa afbryderknappen ved et uheld, er maskinen forsynet med en lasearm.

For kontinuierlig brug skal du trykke pa lasearmen (i retning mod A),trykke pa afbryderknappen (i retning mod B) og derefter trække lasearmen(i retning mod C).

For at stoppe maskinen fra den laste position skal du trykke afbryderknappen welt ind (i retning mod B) og derefter slippe den.

BEMAERKNING: Tryk ikkeHardt på afbryderkontakten.uden forst at trykke aflaseknappen ind. Dette kan ødelægge afbryderkontakten.

Indikatorlampe

Indikatorlampen lyser gront, när maskinen er tilsluttet. Hvis indicatorlampen ikke lyser, er netledningen eller kontrolleren muligvis defekt.

Hvis indicatorlampen lyser, men maskinen/DDke starter, selvom der er taendt for maskinen, er kulborsterne muligvis nedslidte,ller kontrolleren, motoren eller TIL/ FRA-kontakten er muligvis defekt.

Sikring mod utilsigtet start

Maskinen starter不解 med afbryderen i las-til stilling, selv hvis maskinen er tilsluttet. I sa fald blinker indicatorlampen rdt og viser, at sikringsenheden mod utilsigitet start er aktiveret. For at annullere sikringen mod utilsigitet start skal man sætte afbryderknappen tilbage til stillingen FRA.

BEMAERK: Vent i mere end et sekund inden maskinen genstartes, nár sikringen mod utilsigtet start er aktiveret.

Funktion for blod start

A FORSIGTIG: Sorg altid for, at maskinen er slukket og taget ud af forbindelse, inden der udfores nogen form for arbejde pa maskinen.

Montering af sidehandtag

AFORSIGTIG: Sorg altid for, at sidehandtaget er ordentligt monteret inden brugen.

Skru sidehandtaget ordentlich på maskinen på det på illustrationen viste sted.

Fig.4

Montering og afmontering af beskyttelsesskærm (til forsænketcentersskive,bladdisk,flexskive,tråskivebørste/slibendeafskæringssskive,diamantskive)

ADVARSEL: Ved brug af en forsænket centerskive, bladdisk, flex-skive eller tradskivebørste skal beskyttelsesskaarmen monteres på maskinen, sö den lukkede side af skarmen altid vender mod operatoren.

ADVARSEL: Ved brug af en slibende aftskaringsskive / diamantskive skal man sorge for kun at anvende den saerlige beskyttelsesskarm, der er beregnet til brug med aftskaringssskiver.

(I nogle lande i Europa kan den alminderige beskyt- telsesskaerm anvendes, nar man anvender en diamantskive. FgIg bestemmelsene for det pagaeldende land.)

For maskiner med beskyttelsesskærm af laseskruETYPEpen

Montér beskyttelsesskærmen, sä fremspringet på bändet på beskyttelsesskærmen er ud for indhakkene på kuglelebeboksen. Drej derefter beskyttelsesskærmen

til en sādan vinkel at den kan beskytte operatoren i overensstemmelse med arbejdet. Sorg for at stramme skruen godt til.

Folg fremgangsmaden til montering i modsat rækkefolge for at afontere beskyttesesskaernen.

Fig.5: 1. Beskyttelsesskaerm 2. Kuglelejeboks 3. Skrue

For maskiner med beskyttelsesskaerm af klemmearmtypen

Løsn skruen og træk derefter armen i pilens retning. Montér beskyttelsesskaermen, SSE fremspringet pa bandet pa beskyttelsesskaermen er ud for indhakkene pa kuglelejbeboksen. Drej derefter beskyttelsesskaermen til en sādan vinkel at den kan beskytte operatoren i overensstemmelse med arbejdet.

▶ Fig.6: 1. Beskyteltesskaerm 2. Kuglelejeboks 3. Skrue 4. Arm

Træk armen i pilens retning. Spænd derefter beskyt- telsesskaermen ved at stramme skruen. Sorg for at stramme skruen godt til. Beskyttesesskaermens indstilingsvinkel kan reguleres med armen.

Følg fremgangsmåden til montering i modsat række-folge for at afmontere beskyttesesskærmen.

Montering eller afmontering af forsænketcentersskiveellerbladdisk

Ekstraudstyr

ADVARSEL: När en forsænket centerskive eller bladdisk anvendes, skal beskyttelsesskaermen sættes på maskinen, sä den lukkede side af skærmen altid er rettet mod operatoren.

ADVARSEL: Brug aldrig en slibeskive, der er mere end 6,5 mm tyk.

AFORSIGTIG: Sorg for, at monteringsdelen af den indvendige flange passer perfect ind i den indvendige diameter pa den forsakenke de centerskive / bladdisken. Monteres den indvendige flange pa den forkerte side, kan det medfere farlig vibration

Montér den indvendige flange pa spindlen.

Sorg for, at anbring den bulende del af den indvendige flange pa den lige del nederst pa spindlen. Monter skiven / disken pa den indvendige flange, og skru lasemotrikken med fremspringet vendende nedad (mod skiven).

▶ Fig.8: 1. Lasemötrik 2. Forsænketcentersskive 3. Indvendig flange 4. Monteringsdel

Låsemötrikken strammes ved at man trykker fast pa akselläsen, sä spindlen ikke kan dreje, og derefter anvender læsemötriknøglen til at stramme godt til i retningen med uret.

Fig.9: 1. Lasemotriknogle 2. Aksellas

Gå frem i modsat rækkefolge af monteringsproceduren, nar skiven skal tages af.

Montering og afmontering af flex-skive

Ekstraudstyr

ADVARSEL: Brug altid den medfolgende beskyttelsesskarm, nar flex-skiven er monteret pa maskinen. Skiven kan brakte under brugen, og beskyttelsesskaern men bidrager til at reducere risikoen for tilskadekomst.

Fig.10: 1. Lasemotrik 2. Flex-skive 3. Bagskive 4. Indvendig flange

Følg instruktionerne for den forsænkedecenterskive, menbrugogsagbagskiven over skiven.Se rækkefolgen for samlingpasidendemed beskrivelse aftilbehøriden brugsanvisning.

Superflange

Ekstraudstyr

Kun for maskiner med M14-spindelgevind.

Modeller med bogstavet F er udstyret med en superflange som standard. Der behoves kun 1/3 kraft til at Iosne lasemotrikken i forhold til den almindelige type.

Montering og afmontering afslibedisk

Ekstraudstyr

Fig.11: 1. Sandslibelasemotrik 2. Slibedisk 3.Gummipude

1. Montér gummipuden på spindlen.
2. Montér disken på gummipuden og skru sandslibelasemøtrikken på spindlen.
3. Hold spindlen med aksellasen og spænd sand-slibelasemotrikken ordentlich til urets retning med lasemotriknoglen.

Folg fremgangsmaden til montering i modsat rækkefge for at afontere disken.

BEMAERK: Brug sandslibetilbehør, som er speci-ceret i dette brugsanvisning. Dette skal anskaffes separat.

ANVENDELS

ADVARSEL: Det bør aldrig vare ndvendigt at anvende magt pa maskinen. Maskinens egen vægt sørger for det ndvendige tryk. Tvang og ekstremt tryk kan medfere farlige brud pa skiven.
ADVARSEL: Skift ALTID skiven ud, hvis maskinen tabes under slabning.
ADVARSEL: Stod ell er sla ALDRIG slibeskiven mod arbejdsemnet.
ADVARSEL: Undgå at stød og vride skiven, især ved arbejde på hjørner, skarpe kanter osv. Det kan medføre tab af kontrol og tilbageslag.
ADVARSEL: Anvend ALDRIG maskinen med klinger, der er beregnet til skæring i træ, og andre savklinger. Hvis sadanne klinger anvendes pa en slider, bliver resultatet ofte tilbageslag og tab af kon-trol, hvilket kan føre til tilskadekomst.

FORSIGTIG: Tænd aldrig for maskinen, mens den er i kontakt med arbejdsemnet. Operatoren kan i sä faldkommen til skade.
FORSIGTIG: Bae altid beskyttelsesbriller. erer ansigtsskaarm under brugen.
AFORSIGTIG: Efter brugen skal man altid slukke for maskinen og vente, indtil skiven er stoppet helt, inden man lægger maskinen fra sig.
FORSIGTIG: Hold ALTID godt fast i maskinen med den ene hand pa maskinhuset og den,anden pa sidehandtaget.

Start maskinen og anbring derefter skiven aller disken pa arbejdsemnet.
Generelt skal kanten pa skiven aller disken holdes i en vinkel pa ca. 15^ mod arbejdsemnets overflade. I det tidsrum, hvor en ny skive indkores, ma man ikke arbejde med silberen i forlaens retning, da dette muligvis vil bevirke, at den skærer ind i arbejdsemnet. Nar Forst et stykke tids anvendelse har rundet kanten af skiven af, kan den anvendes i bade forlaens og baglaens retning.

Anvendelse med slibende afskaeringssskive / diamantskive

Ekstraudstyr

ADVARSEL: Ved brug af en slibende aftskaringskkive / diamantskive skal man sorge for kun at anvende den saerlige beskyttelsesskarm, der er beregnet til brug med aftskaringssskiver.
(I nogle lande i Europa kan den alminderige beskyt- telsesskaerm anvendes, nar man anvender en diamantskive. Folg bestemmelsene for det pageldende land.)
ADVARSEL: Anvend ALDRIG en aftskarings-skive til sideslibning.
ADVARSEL: Vær papiasselig med ikke at "klemme" skiven eller udsætte den for ekstremtryk. Forsøg ikke at lave et snit af ekstrem dybde. Et for stort pres på skiven vil øge belastningen og risikoen for at skiven vrider eller binder i snittet samt risikoen for tilbageslag, brud på skiven og overophedning af motoren.
ADVARSEL: Begynd/DDske skaringen i arbejdsemnet. Lad skiven komme op pa fuld hastighed og gomhyggeligt ind i snittet, idet maskinen beveages fremad over arbejdsemnets overflade. Skiven kan kinde, presses op ellere give tilbageslag, his maskinen startes i arbejdsemnet.
ADVARSEL: Under skaring ma man aldrig andre skivens vinkel. Hvis man over sidelaens tryk pa afskaringskkiven (som ved slimning), vil det bevirke, at skiven revner erler braekker med alvorlig tilskadekomst til folge.
ADVARSEL: En diamantskive skal anvendes vinkelret pa det materiale, der skares i.

Montér den indvendige flange à spindlen.

Monter skiven / disken pa den indvendige flange, og skru lasemotriknen pa spindlen.

▶ Fig.13: 1. Lasemøtrik 2. Slibende afskæringsskive / diamantskive 3. Indvendig flange 4. Beskyttelsesskaerm til silibende afskæringsskive / diamantskive

For Australien og New Zealand

Fig.14: 1. Lasemogrik 2. Udvendig flange 78

1. Slibende aftskeringsskive / diamantskive 4. Indvendig flange 78
2. Beskyttelsesskaem til silibende afskæringsskive / diamantskive

Anvendelse med tradkopbørste

Ekstraudstyr

AFORSIGTIG: Kontroller boirstens Funktion ved at kore maskinen.uden belastning, og sorg for at der icke befinder sig nogen personer foran erler i forlaengelse af borsten.
FORSIGTIG: Anvend jetzt en borste, som er beskadiget, aller som jetzt er i balance.

Anvendelse af en beskadiget børste kan ogé risikoen for tilskadekomst forårsaget af kontakt med knække de børsteträde.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nem adgang til spindlen. Fjern alt ekstraudstyr pa spindlen. Monter tradkopborsten pa spindlen og stram til med den medfolgende nogle.

BEMAERKING: Undgå, nar børsten anvendes, at udøve et for stort tryk, som medforer overbjoing af trade. Det kan muligvis medføre for tidligt brud.

AFORSIGTIG: Kontroller tradskivebørstens Funktion ved at kore maskinen Eden belastning, og sorg for, at der ikke befinder sig nogen personer foran eller i forlaengelse af børsten.
FORSIGTIG: Anvend/DDrskivebørste, som er beskadiget, eller som ikke er i balance. Anvendelse af en beskadiget trdskivebørste kan oge risikoen for tilskadekomst forarsaget af kontakt med odelagte trade.
FORSIGTIG: Anvend ALTID en beskyttelsesskarm med tradskivebørster, og sorg for, at skivens diameter passer inden i beskyttesesskarmen. Skiven kan brakte under brugen, og beskyttelsesskarmen bidrager til at reducere risikoen for tilskadekomst.

Tag maskinen ud af forbindelse og anbring den pa hovedet, sa der er nom adgang til spindlen.

Fjern alt ekstraudstyr pa spindlen. Sæt tradskivebørsten pa spindlen og stram med noglerne.

BEMAERKNING: Undgå, när tradskivebørsten anvendes, at udove et for stort tryk, som medforer overbøjning af trade. Det kan muligvis medføre for tidligt brud.

VEDLIGEHOLDELS

FORSIGTIG: Kontroller altid, at der er slukket for maskinen, og at netstikket er trukket ud, fter der udfores eftersyn aller vedligeholdelse.

BEMAERKNING: Anvend aldrig benzin, rensebenzin, fortynder, alcohol og lignende. Det kan medfrole misfarvning, deforming eller revner.

Rengöring af ventilationsåbninger

Maskinen og dens ventilationsabninger skal altid holdes rene. Rengør maskinens ventilationsabninger med jevne mellemrum eller nr ventilationsbningerne begynder at blive tilstoppe.

Fig.17: 1. Udstødningsabning 2. Indsugningsabning

BEMÄRK: Løsn aldrig skruen på navnepladens dæksel. Ellers kan dækslet abnes ved et uheld.

Fig.18: 1. Skrue

For at opretholde produits SIKKERHED og PÄLIDELIGHED mä reparation, vedligeholdelse aller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita resededele.

EKSTRAUDSTYR

FORSIGTIG: Det ffolgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i/DDne brugsanvising. Anvendelse af andet tilbehør erer ekstraudstyr kan udgore en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formal.

Hvis De behoer hjaelp ved valg af tilbehoreller onsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

Fig.19

1 Sidehåndtag

2 Beskyltelsesskærm til forsønketcentersslibeskive/bladdisk/tråskivebørste

3 Indvendig flange / Superflange *1*2

4 Forsønketcentersslibeskive/bladdisk

5 Læsemøtrik / Ezynut *1*2

6 Beskyltelsesskærm til sibendeafskeeringsskive/diamantskive *3

7 Indvendig flange 78 (kun for Australien og New Zealand)*4

8 Slibendeafskeeringsskive/diamantskive

9 Udveendig flange 78 (kun for Australien og New Zealand)*4

10 Gummipude

11 Slibedisk

12 Sandslibelåsemøtrik

13 Tråskivebørste

14 Trådkopbørste

- Låsemøtriknøgle

- Støvdækselanordning

BEMAERK: *1 Kun for maskiner med M14-spindelgevind.

BEMERK: *2 BrugPIPE Superflangen og Ezynut sammen.

BEMAERK: *3 I nogle lande i Europa kan den almindelige beskyttelsesskaerm anvendes i stedet for den specielle beskyttelsesskaerm, som dækker begge sider af skiven, nr man anvender en diamantskive. Følg bestemmelsene i det pagældende land.

BEMAERK: *4 Brug indvendig flange 78 og udvendig flange 78 sammen. (Kun for Australien og New Zealand)

BEMERK: Nogle ting på这部分 liste kan vare inkluderet i værktogspakken som standardtilbehør. Det kan vare forskellige fra land til land.
