ESMO50000 - Alarmsystem ABUS - Gratis brugsanvisning og manual

Produkttype	Mobiltelefonmodul til alarmsystem
Mærke	ABUS
Model	ESMO50000
Mål (L x B x H)	63 x 40 x 12 mm
Vægt	18 g
Frekvensområde	Tri-bånd LTE: 800 MHz (B20), 900 MHz (B8), 1800 MHz (B3); Dobbelt-bånd GSM/GPRS/EDGE: 900 MHz, 1800 MHz
SIM-korttype	Micro SIM (3FF) 1,8 V/3,0 V, 15 x 12 mm
Strømforsyning	Via hovedpladen i alarmcentralen
Driftstemperatur	-10 °C til +55 °C
Maks. luftfugtighed	93 % (uden kondens)
Antennekabellængde	Ca. 300 cm
Antennekonnektor	MMCX 50 Ohm
Standarder	EN 50131-10, EN 50136-1, EN 50136-2; Kategori SP2
Hovedfunktioner	GSM/LTE-kommunikation, alarmtransmission (AES/NSL), SMS, e-mail, stemmetransmitter (2G), telefonkontrol, webserver, push-notifikationer
Sikkerhed	I overensstemmelse med standarder for indbrudsdetektions- og alarmtransmissionsinstallationer
Vedligeholdelse og rengøring	Ingen særlig vedligeholdelse; undgå fugt og stød
Garanti	2 år for materiale- eller fabrikationsfejl
Reparerbarhed	Reparation eller udskiftning af ABUS i garantiperioden
Inkluderede tilbehør	Mobilantenne, plastikbeslag, installations- og brugsanvisning

Ofte stillede spørgsmål - ESMO50000 ABUS

Hvordan aktiverer jeg SIM-kortet i ESMO50000-modulet?

Inden du indsætter SIM-kortet, deaktiver PIN-koden, eller indstil den til 0000 via en mobiltelefon. Indsæt SIM-kortet i holderen. I centralens brugermenu skal du vælge Test > Telefonopkald og følge udbyderens instruktioner.

Hvorfor registrerer modulet sig ikke på netværket?

Kontroller signalstyrken: I Menu Info > Kommunikation > Mobil skal værdien være mindst 2-3 (ud af 9). Sørg for, at SIM-kortet er aktiveret, og at 4G/2G-netværket er tilgængeligt. Hvis beskeden Reg. Denied vises, skal du kontakte din operatør.

Hvordan tester jeg mobiltelefonmodulet?

I installationsmenuen skal du gå til Test og derefter vælge NSL-rapportering, Nødopkald, Stemmetransmitter, SMS eller E-mail. Vælg kommunikationsvejen Mobil IP eller Mobil for at starte testen.

Hvilken antenne skal jeg bruge? Intern eller ekstern?

Modulet har en intern antenne, men det anbefales at bruge den medfølgende eksterne antenne, hvis signalet er svagt. Skiftet sker i Installationsmenu > System > Hardware > Mobilantenne (intern/ekstern). Den eksterne antenne skal monteres uden for centralen.

Hvor skal den eksterne antenne installeres for godt signal?

Placer antennen så højt som muligt, væk fra metalgenstande (armering, rør). Efterlad mindst 25 cm kabel vandret. Test først signalstyrken med en mobiltelefon på samme sted: sigt efter mindst 2 streger (svarende til 4-5 på modulets skala).

Fungerer modulet med et forudbetalt kort?

Ja, men forudbetalte kort kræver tilstrækkelig kredit. For at genoplade skal du bruge menuen Test og tasterne * og #. Bemærk, at indgående SMS fra udbydere muligvis ikke vises. Vi anbefaler abonnementskort for optimal pålidelighed.

Hvilke kommunikationssystemer understøttes?

Modulet bruger 2G (GSM) til taleopkald, telefonkontrol og SMS. 4G (LTE) bruges til e-mails (med eller uden billeder), push-notifikationer og visse IP-rapporter. Ved svagt 4G-signal skifter modulet automatisk til 2G.

Hvordan installeres modulet i centralen?

Sluk for centralen (frakobl ekstern strømforsyning og batteri). Åbn kabinettet, tilslut antennekablet til modulet, indsæt SIM-kortet, fastgør derefter modulet på hovedpladens stik. Luk og tænd igen. Se vejledningen for detaljer.

Hvad gør jeg, hvis modulet er defekt?

Garantien er 2 år for materialefejl. Kontakt din forhandler med original købsbevis og en beskrivelse af fejlen. ABUS reparerer eller udskifter modulet efter eget valg.

Er modulet kompatibelt med alle Secvest-centraler?

ESMO50000-modulet er et tilbehør til det trådløse Secvest-alarmsystem. Det kræver en kompatibel hovedplade med en dedikeret forbindelse. Centralen skal have software V3.00.06 eller nyere.

BRUGSANVISNING ESMO50000 ABUS

Sikkerhedsanvisninger....72

Indhold i kassen 72

Tekniske data 73

Funktionsprincip og funktioner.... 73

Montering 78

Displays og funktioner 82

Garanti....84

Bortskaffelse 85

Bemærkninger vedr. betjeningsvejledningen

Kære kunde

Tak, fordi du har valgt at købe dette produkt. Udstyret er konstrueret i overensstemmelse med den nyeste tekniske udvikling.

Denne vejledning indeholder vigtige henvisninger til idriftsættelse og håndtering. Overhold instruktionerne og henvisningerne i denne vejledning for at opnå en sikker drift. Opbevar denne vejledning til senere brug. Denne vejledning hører til udstyret. Hvis du ønsker at give udstyret videre til tredjepart, skal du huske også at udlevere denne vejledning.

Korrekt anvendelse

Brug kun udstyret til det formål, som det er blevet bygget og udviklet til! Enhver anden anvendelse anses for at være ukorrekt.

Begrænsning af ansvar

Vi har bestræbt os på at sikre, at indholdet i denne vejledning er korrekt. Hverken forfatteren eller ABUS Security-Center GmbH & Co. KG har dog ansvar for tab eller skader, der skyldes forkert installation og betjening, ukorrekt brug eller manglende overholdelse af sikkerhedshenvisningerne og advarslerne. Vi påtager os intet ansvar for følgeskader. Produktet må ikke ændres eller ombygges. Hvis du ikke overholder disse henvisninger, bortfalder dit garantikrav. Der tages forbehold for tekniske ændringer.

© ABUS Security-Center GmbH & Co. KG, 11/2018

Sikkerhedsanvisninger

Sikkerhedsanvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen og på udstyret:

Symbol		Signalord	Betydning
		Fare	Advarsel mod fare for kvæstelser eller for dit helbred.
		Fare	Advarsel mod fare for kvæstelser eller for dit helbred som følge af elektrisk spænding.
		Vigtigt	Advarsler om mulige skader på udstyret/tilbehøret.
		Bemærk	Bemærkninger om vigtige informationer.

Emballage

Fare

Sørg for at holde emballage og smådele væk fra børn – fare for kvælning!

Inden anvendelsen af udstyret skal al emballage fjernes.

Indhold i kassen

- Secvest-mobilmodul

- Mobilantenne

• Installations- og betjeningsvejledning

Tekniske data

Tekniske data

Mål (Ixbxh)	63 x 40 x 12 mm
Vægt	18 g
Frekvensområde og maks. trådløs udgangseffekt	Tri-band LTE: 1800 MHz (B3), 900 MHz (B8) og 800 MHz (B20); 316 mWDual-band: GSM/GPRS/EDGE: 900 MHz, 2 W og 1800 MHz, 1 W
SIM-kort type	Micro SIM (3FF) 1,8 V / 3,0 V, 15 x 12 mm
Mobilnet	SIM-kort og netudbyder, som understøtter 4G og 2G
Miljøklasse	II
Driftstemperatur	-10 °C til + 55 °C
Luftfugtighed	maks. 93 % (ikke-kondenserende)
Strømforsyning	via hovedprintkortet på alarmcentralen
Kabellængde antenne	ca. 300 cm
Antennestik	MMCX (på kabel) 50 Ohm
Antennebøsning	MMCX (på modul) 50 Ohm
Standarder for indbruds- og overfaldsanlæg	EN 50131-10:2014; EN 50136-1:2012, EN 50136-2:2013.
AÜA-kategori	SP2, EN 50136-2 (EN: ATS-Class)

Funktionsprincip og funktioner

Funktionsprincip og funktioner

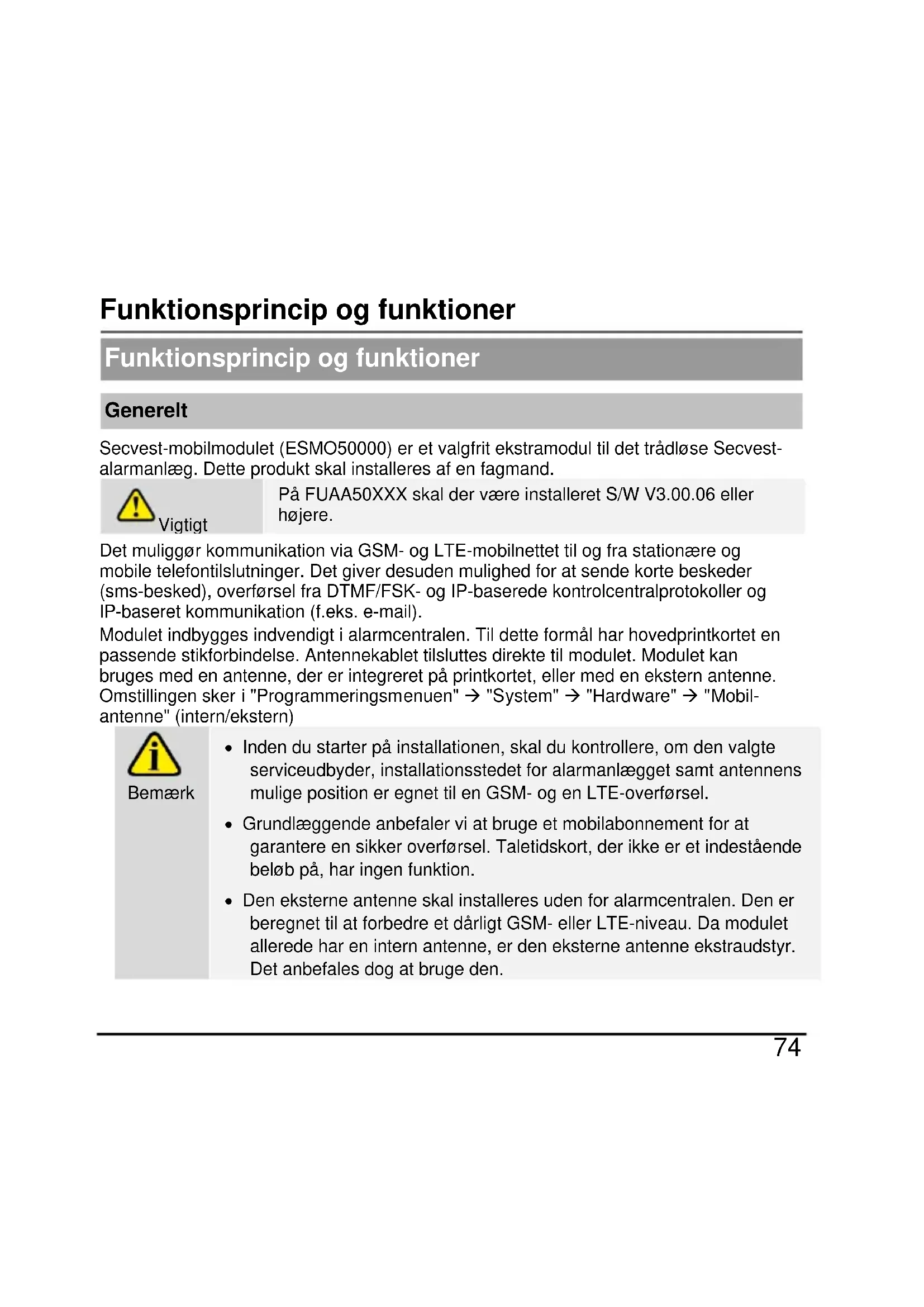

Generelt

Secvest-mobilmodulet (ESMO50000) er et valgfrit ekstramodul til det trådløse Secvest-alarmanlæg. Dette produkt skal installeres af en fagmand.

Vigtigt

På FUAA50XXX skal der være installeret S/W V3.00.06 eller højere.

Det muliggør kommunikation via GSM- og LTE-mobilnettet til og fra stationære og mobile telefontilslutninger. Det giver desuden mulighed for at sende korte beskeder (sms-besked), overførsel fra DTMF/FSK- og IP-baserede kontrolcentralprotokoller og IP-baseret kommunikation (f.eks. e-mail).

Modulet indbygges indvendigt i alarmcentralen. Til dette formål har hovedprintkortet en passende stikforbindelse. Antennekablet tilsluttes direkte til modulet. Modulet kan bruges med en antenne, der er integreret på printkortet, eller med en ekstern antenne. Omstillingen sker i "Programmeringsmenuen" → "System" → "Hardware" → "Mobil-antenne" (intern/ekstern)

Bemærk

• Inden du starter på installationen, skal du kontrollere, om den valgte serviceudbyder, installationsstedet for alarmanlægget samt antennens mulige position er egnet til en GSM- og en LTE-overførsel.
• Grundlæggende anbefaler vi at bruge et mobilabonnement for at garantere en sikker overførsel. Taletidskort, der ikke er et indestående beløb på, har ingen funktion.
• Den eksterne antenne skal installeres uden for alarmcentralen. Den er beregnet til at forbedre et dårligt GSM- eller LTE-niveau. Da modulet allerede har en intern antenne, er den eksterne antenne ekstraudstyr. Det anbefales dog at bruge den.

Funktionsprincip og funktioner

Fare

- Signalerne kan blive fejlfortolket på grund af uhensigtsmæssigt eller fejlagtigt installationsarbejde. Følgerne kan eksempelvis være fejlalarmer. Omkostningerne i forbindelse med eventuelle udrykninger fra redningsmandskab som f.eks.: brandvæsen eller politi skal betales af anlæggets ejer.

- Når modulet skal sættes i, skal alarmcentralen være helt spændingsløs, ligesom (nødstrøms)batteriet skal afbrydes. Der tages intet ansvar for eventuelle skader som følge af manglende overholdelse af disse instrukser. Garantikravet bortfalder også ved manglende overholdelse.

Effektoversigt

Mobilmodulet bruger afhængigt af funktion hverken GSM-systemet (2G) eller LTE-systemet (4G). Der findes en udførlig opstilling i den følgende tabel:

Funktion	System
AES/KC-rapportering (DTMF- og FSK-baseret)	2G
AES/KC-rapportering (IP-baseret, f.eks. DC-09)	4G og 2G*
Tryghedsalarm (DTMF-baseret)	2G
Opkaldsmodul (analogt)	2G
Opkaldsmodul (VoIP/SIP)	Via ethernet (WAN)
Opkaldsmodul (VoLTE)	×
2-vejs-kommunikation	2G
Fjernbetjening via telefon	2G

Funktionsprincip og funktioner

SMS	2G
E-mail (med fotos)	4G
E-mail (uden fotos)	4G og 2G*
Webserver	Via ethernet (LAN / WAN)
IP-kamera	Via ethernet (LAN / WAN)
DynDNS ABUS-server	Via ethernet (WAN)
SNTP (synkronisering af klokkeslæt)	4G og 2G*
Smartphone-"app"	Via ethernet (WAN)
Push-meddelelser	4G og 2G*

*hvis 4G-systemet ikke står til rådighed, f.eks. på grund af dårlig signalstyrke, går modulet tilbage til 2G-systemet

Bemærk

Den sprogbaserede kommunikation går altid tilbage til 2G.

Funktionsprincip og funktioner

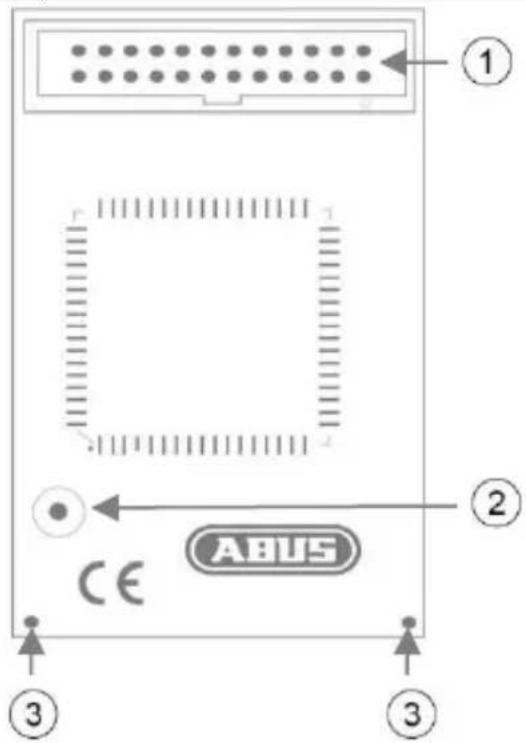

Beskrivelse af udstyret

1 Klemrække
2 Tilslutningsbøsning til den eksterne mobilantenne
3 Huller til kunststofholder
4 SIM-kortholder

Bagside

Placering af antennen

Inden du starter på installationen af mobilmodulet, skal du finde en egnet placering til antennen. Vær i den forbindelse opmærksom på antennens kabellængde.

Følgende punkter har en positiv virkning på en god signalstyrke og skal overholdes:

Bemærk

• Anbring antennen så højt som muligt.
• Anbring antennen så langt væk fra alarmanlægget som muligt.
• Hold mindst én meters afstand til metalliske genstande (stålafstivninger i væggen, ledninger, rør, metalskabe osv.).
• Kontroller, at mindst 25 cm af kablet fører horisontalt væk fra antennen. (se figur)

Prætest af signalstyrken

Der findes 2 muligheder for at kontrollere signalstyrken i forvejen:

1. Ved hjælp af midlertidig montering af mobilmodulet i alarmanlægget

Overhold i den forbindelse de trin til isætning af modulet, der er beskrevet i denne vejledning. Kontroller dog på forhånd, at det indsatte SIM-kort er registreret. Kontroller, at SIM-kortet ikke er spærret af en PIN-kode. PIN-koden på SIM-kortet skal slås fra eller sættes på "0000".

2. Ved hjælp af en mobiltelefon

Kontroller, at den samme udbyder bruges til testen, eller brug kortvarigt SIM-kortet i mobiltelefonen, der i sidste ende skal bruges i mobilmodulet. Hold telefonen nøjagtigt hen på det sted, hvor du vil montere mobilantennen, og kontroller signalstyrken.

Bemærk, at værdien for signalstyrken på mobiltelefonen vises med bjælker, oftest med 4 bjælker. Værdien for signalstyrken på mobilmodulet vises i alarmcentralens info-menu med tal. Værdiområdet går fra 0 (meget dårlig) til 9 (meget god). 1 bjælke svarer til 2-3, 2 bjælker svarer til 4-5, 3 bjælker svarer til 6-7, 4 bjælker svarer til 8-9

Bemærk

Når du har fundet en placering med god signalstyrke (mindst 2 bjælker på telefonen), skal du sikre, at midten af antennen befinder sig inden for 2 cm fra dette punkt, da mobil-bølgelængden er meget kort, og selv små afvigelser kan føre til en tydelig forringelse af signalet. Dette har store virkninger især ved et generelt dårligt niveau og kan forhindre, at modulet bliver registreret i mobilnettet.

Montering

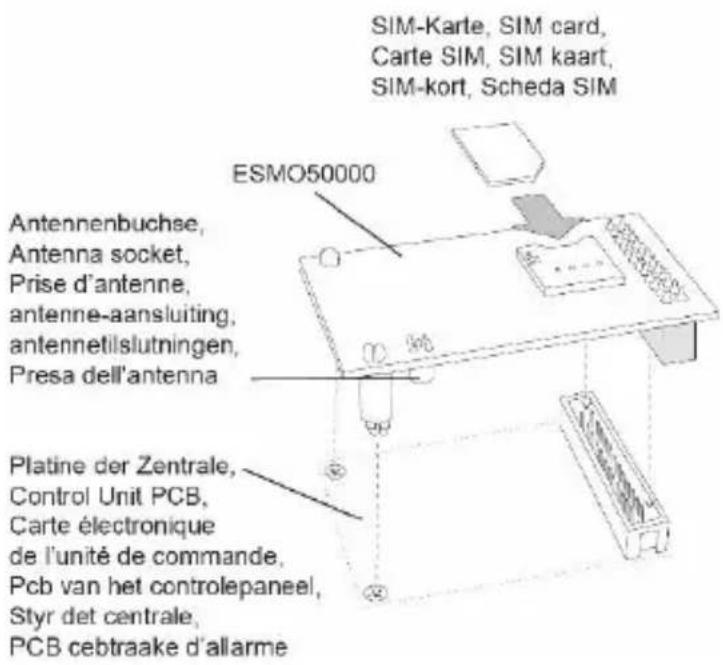

Isætning af mobilmodulet

Bemærk

Hvis alarmcentralen allerede er i anvendelse, skal den sættes i programmeringsmodus. Hvis huset åbnes nu, udløses der ingen sabotagealarm.

1.	Åbn huset på alarmcentralen.
2	Gør alarmcentralen spændingsløs. For at gøre det skal den eksterne spændingsforsyning (strømforsyning / 230 V-tilslutning) samt (nødstrøms)batteriet afbrydes.Kun på FUAA50xxx: Tag forsigtigt fladbåndskablet ud, der forbinder tast-/touchforside og hovedprintkort.
3	Læg antennekablet udefra gennem kabelåbningerne i bagvæggen og ind i huset. Fastgør antennen uden på huset.
4	Tilslut mobilantennen til mobilmodulet (se figur).
5	Sæt SIM-kortet i mobilmodulets kortholder (se figur).iPIN-koden på SIM-kortet skal slås fra eller sættes på "0000".
6	Forsyn mobilmodulet med de medfølgende kunststofholdere. Sæt nu mobilmodulet forsigtigt på hovedprintkortets stikforbindelser, og tryk det fast. På pas ikke at bøje stikbenene. (se figur)
7	Kun på FUAA50xxx: Forbind nu tast-/touchforsiden med hovedprintkortet igen.Forsyn igen alarmcentralen med spænding, og tilslut (nødstrøms)batteriet igen.Tilslut (nødstrøms)batteriet igen, og forsyn alarmcentralen med netspænding igen.
8	Sæt dækslet på huset, og stram lukkeskruen/-erne.
9	Foretag de ønskede indstillinger på alarmcentralen i programmeringsmenuen. Afprøv mobilmodulets funktion i alarmanlæggets testmenu.

Displays og funktioner

Displays og funktioner

Idriftsættelse og programmering

For at afslutte programmeringen af alarmcentralen skal du følge alarmcentralens installations- og brugervejledning. Mulighederne for at programmere alarmanlæggets kommunikation findes i programmeringsmenuen "Kommunikation".

Bemærk

Vær opmærksom på, at alarmcentralen ikke viser mobilmodulets indstillingsmuligheder, hvis det ikke er tilsluttet.

Når mobilmodulet er blevet genkendt af alarmcentralen, kommer visningen "Mobil" til syne i programmeringsmenuen under menupunktet "Info" → "Kommunikation". Desuden vises mobilmodulets netnavn med den aktuelle signalstyrke, IMEI-nummer, SIM-kortets opkaldsnummer, IMSI-nummer og modulets versionsnummer. SIM-kortets opkaldsnummer vises kun, hvis din serviceudbyder har gemt opkaldsnummeret på kortet.

Bemærk

Hvis signalstyrken er for svag, bør du placere alarmcentralen et andet sted eller placere den medfølgende antenne således, at signalstyrken er optimal. Spørg på forhånd om din serviceudbyders netdækning, og skift evt. serviceudbyder.

Test af funktionen på alarmcentralen

For at afprøve mobilmodulets funktionalitet skal du gå til punktet "Test" i programmeringsmenuen, til menupunkterne KC-rapportering, tryghedsalarm, opkaldsmodul, sms eller e-mail. Vælg de relevante kommunikationslinjer, som f.eks. IP-mobil eller mobil. Du finder detaljer i programmeringsvejledningen til den enkelte alarmcentral.

I brugermenzen kan du udføre et normalt testopkald i menuen under "Test".

Samme sted kan du senere også oplade et eventuelt isat taletidskort med et indestående beløb. Du har også tasterne "*" og "#" til rådighed under opladningen til at udvælge funktioner.

Aktivering/registrering af SIM-kort

Bemærk, at på dit SIM-kort skal PIN-funktionen deaktiveres, eller PIN skal sættes på "0000". Dette sker ved foregående konfiguration af SIM i din mobiltelefon.

I brugermenzen skal du vælge muligheden "Test" → "Telefonopkald". Vælg det opkaldsnummer, der er angivet af udbyderen, og følg serviceudbyderens anvisninger. Vær opmærksom på, at mobilmodulet ikke kan vise indgående sms'er fra udbyderen. Du har tasterne "*" og "#" til rådighed til manuel oplåsning.

	I menuen "Info > Kommunikation > Mobil > Netværk" kan du se en række informationer vedr. registrering af SIM-kortet på nettet. Hvis der optræder problemer, bedes du se her.
"Not Reg."	Ikke registreret, mobilmodulet søger ikke efter en ny serviceudbyder.
"Reg. Home"	Registreret, hjemmenetværk ("Reg. Home") bliver erstattet af udbyderens navn, så snart dette er til rådighed.
"Searching..."	Ikke registreret, mobilmodulet søger efter en udbyder
"Reg. Denied"	Registrering afvist
"Reg. Unknown"	Ukendt
"Reg. Roam"	Registreret, roaming-netværk ("Reg. Roam") bliver erstattet af Roaming Provider Name, så snart dette er til rådighed.

Garanti

Henvisninger vedr. serviceudbyderne

Til registrering af SIM-kortet skal du først og fremmest overholde oplysningerne fra udbyderen. Vi anbefaler at registrere kortet via en mobiltelefon allerede inden montering, da mange udbydere arbejder med sms-svar i registreringsprocessen.

• ABUS-produkter er udviklet og produceret med største grundighed og kontrolleret efter gældende forskrifter.
• Garantien omfatter udelukkende fejl og mangler, som skyldes materiale- eller produktionsfejl på salgstidspunktet. Hvis der kan dokumenteres en materiale- eller produktionsfejl, repareres eller erstattes modulet efter garantiyderens skøn.
• Garantien ophører i disse tilfælde med udløbet af den oprindelige garantiperiode på 2 år. Der kan ikke stilles yderligere krav.
• ABUS hæfter ikke for mangler eller skader, som er opstået som følge af udefrakommende påvirkninger (f.eks. transport, vold, fejlbetjening), ukorrekt anvendelse, normalt slid eller manglende overholdelse af denne vejledning.

Bortskaffelse

• I tilfælde af garantikrav skal den originale kvittering med salgsdato og en kort skriftlig fejlbeskrivelse vedlægges det pågældende defekte produkt.
• Hvis mobilmodulet har en fejl, som var til stede allerede før købet, skal du henvende dig direkte til forhandleren inden for de første to år.

Bortskaffelse

Bortskaf udstyret iht. EU-direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr WEEE (Waste Electrical and Electronic Equipment). Hvis du har spørgsmål, bedes du henvende dig til de kommunale myndigheder, der er ansvarlige for bortskaffelse. Du kan få oplysninger om indsamlingssteder til dine gamle apparater hos f.eks. de lokale myndigheder, de lokale genbrugsstationer eller hos din forhandler.

Hermed erklærer ABUS Security-Center GmbH & Co. KG, at det trådløse anlæg af typen ESMO50000 er i overensstemmelse med direktiv 2014/53/EU. Den fulde tekst fra EU-overensstemmelseserklæringen findes på følgende internetadresse: www.abus.com >> Artikelsøgning >> ESMO50000 >> Downloads

Overensstemmelseserklæringen kan også rekvireres på følgende adresse:
