BEDIENUNGSANLEITUNG ESMO50000 ABUS
Secvest Mobilfunkmodul

Funktionsprinzip und Leistungsmerkmale 6
Montage 10
Anzeigen und Funktionen 14
Gewährleistung 16
Entsorgung 17
Konformitätserklärung 17

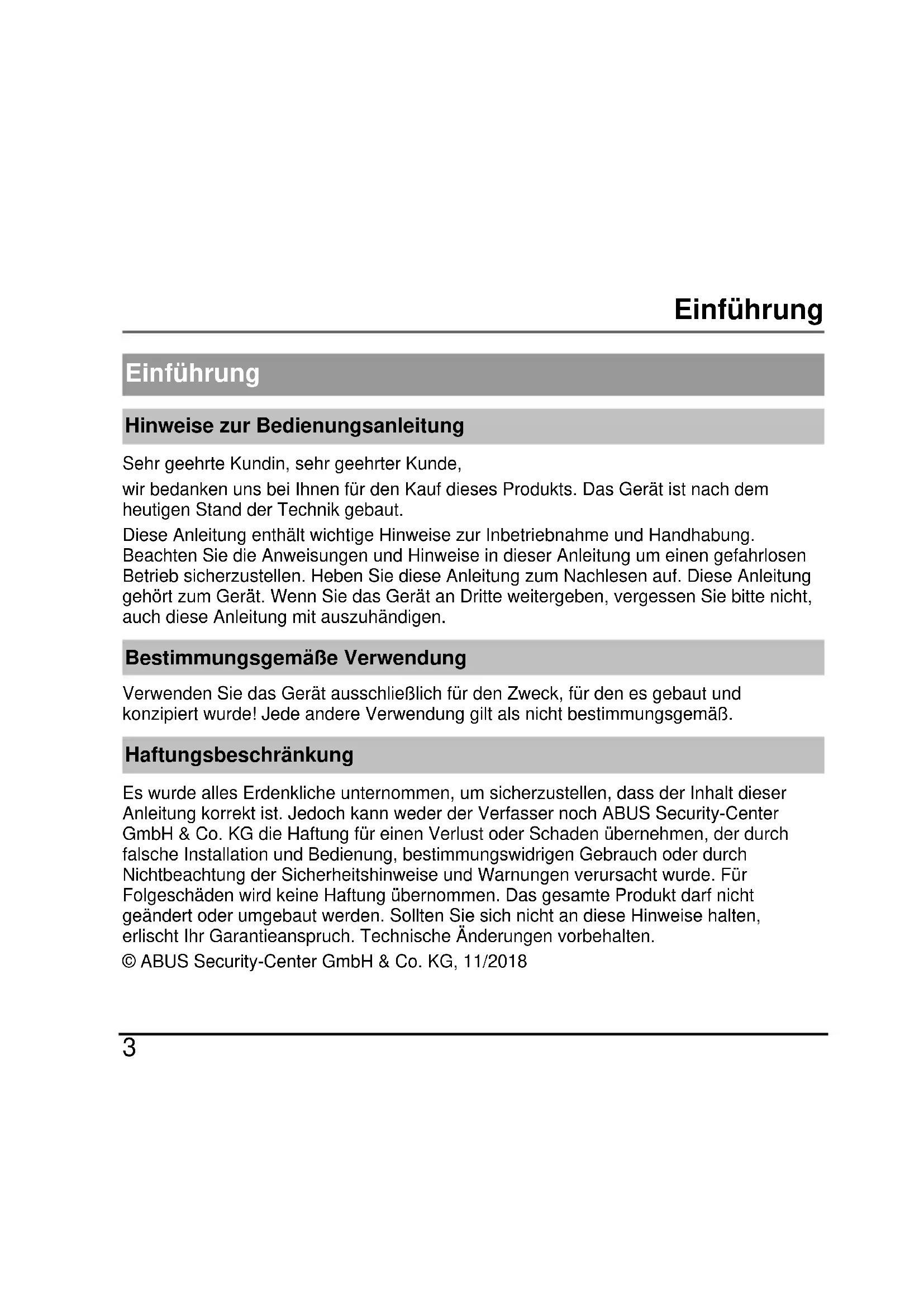

Einführung
Hinweise zur Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf dieses Produkts. Das Gerät ist nach dem heutigen Stand der Technik gebaut.
Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Beachten Sie die Anweisungen und Hinweise in dieser Anleitung um einen gefahrlosen Betrieb sicherzustellen. Heben Sie diese Anleitung zum Nachlesen auf. Diese Anleitung gehört zum Gerät. Wenn Sie das Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit auszuhändigen.
Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck, für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Haftungsbeschränkung
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten, erlischt Ihr Garantieanspruch. Technische Änderungen vorbehalten.
© ABUS Security-Center GmbH & Co. KG, 11/2018
Sicherheitshinweise
Sicherheitshinweise
Symbolerklärung
Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:
| Symbol | Signalwort | Bedeutung |
![]() | Gefahr | Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit. |
![]() | Gefahr | Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung. |
![]() | Wichtig | Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör. |
![]() | Hinweis | Hinweis auf wichtige Informationen. |
Verpackung

Gefahr
Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!
Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.
Lieferumfang
• Secvest Mobilfunkmodul
• Installations- und Bedienungsanleitung
- Mobilfunk Antenne
Technische Daten
Technische Daten
| Abmessungen (LxBxH) | 63 x 40 x 12 mm |
| Gewicht | 18 g |
| Frequenzbereich und.Max. Funk-Ausgangsleistung | Tri-Band LTE: 1800MHz (B3), 900MHz (B8) und 800MHz (B20); 316mWDual-Band: GSM/GPRS/EDGE: 900MHz, 2W und 1800MHz, 1W |
| SIM Karte Typ | Micro SIM (3FF) 1,8V / 3,0V, 15 x 12 mm |
| Mobilfunknetz | SIM Karte und Netzanbieter, der 4G und 2G unterstützt |
| Umweltklasse | II |
| Betriebstemperatur | -10 °C bis +55 °C |
| Luftfeuchtigkeit | max. 93 % (nicht kondensierend) |
| Stromversorgung | über Hauptplatine der Zentrale |
| Kabellänge Antenne | ca. 300 cm |
| Antennenstecker | MMCX (am Kabel) 50 Ohm |
| Antennenbuchse | MMCX (am Modul) 50 Ohm |
| Normen für Einbruch- und Überfallmeldeanlagen | EN 50131-10:2014; EN 50136-1:2012, EN 50136-2:2013. |
| AÜA Kategorie | SP2, EN 50136-2 (EN: ATS-Class) |
Funktionsprinzip und Leistungsmerkmale
Funktionsprinzip und Leistungsmerkmale
Allgemeines
Das Secvest Mobilfunkmodul (ESMO50000) ist ein optionales Zusatzmodul für die Secvest Funkalarmanlage. Dieses Produkt bedarf der Installation durch einen Fachbetrieb.

Wichtig
Auf der FUAA50XXX muss mindestens S/W V3.00.06 oder höher installiert sein.
Es ermöglicht die Kommunikation über das GSM und LTE Mobilfunknetz zu und von stationären und mobilen Telefonanschlüssen. Zusätzlich ermöglicht es das Absenden von Kurzmitteilungen (SMS-Nachricht), die Übertragung von DTMF/FSK und IP basierten Leitstellenprotokollen und IP basierte Kommunikation (z.B. E-Mail). Das Modul wird in das Innere der Alarmzentrale eingebaut. Die Hauptplatine verfügt dazu über eine entsprechende Steckverbindung. Das Antennenkabel wird direkt am Modul angeschlossen. Das Modul kann mit einer auf der Platine integrierten oder einer externen Antenne betrieben werden. Die Umschaltung erfolgt im „Errichtermenü“ → „System“ → „Hardware“ → “Mobil Antenne“ (intern/extern)

Hinweis
- Bevor Sie mit der Installation beginnen, prüfen Sie bitte, ob der gewählte Serviceprovider und der Installationsort der Alarmanlage sowie die mögliche Position der Antenne für eine GSM sowie LTE Übertragung geeignet sind.
- Grundsätzlich empfehlen wir den Einsatz von Vertragskarten, um eine sicher Übertragung sicher zu stellen. Prepaid Karten haben ohne ausreichendes Guthaben keine Funktion.
- Die externe Antenne ist außerhalb der Zentrale zu verbauen. Sie dient dazu um bei schlechtem GSM bzw. LTE Pegel zu verbessern. Da das
Funktionsprinzip und Leistungsmerkmale
| Modul bereits eine interne Antenne besitzt, ist die externe Antenne optional, jedoch wird ihre Verwendung empfohlen. | |
| Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Fehlinterpretationen von Signalen kommen. Die Folgen können beispielsweise Fehlalarme sein. Die Kosten für mögliche Einsätze von Rettungskräften, wie z.B.: Feuerwehr oder Polizei, sind vom Betreiber der Anlage zu tragen. | |
Gefahr | Um das Modul einzusetzen ist die Zentrale vollkommen spannungslos zu machen, dazu ist auch das Abstecken des (Notstrom-) Akkus erforderlich. Für etwaige Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Auch der Garantieanspruch erlischt bei Nichtbeachtung. |
Leistungsübersicht
Das Mobilfunkmodul nutzt je nach Funktion entweder das GSM-System (2G) oder das LTE-System (4G). Eine detaillierte Aufstellung finden Sie in folgender Tabelle:
| Funktion | System |
| AES/NSL Reporting (DTMF und FSK basiert) | 2G |
| AES/NSL Reporting (IP basiert, z.B. DC-09) | 4G und 2G* |
| Pflegenotruf (DTMF basiert) | 2G |
| Sprachwahlgerät (analog) | 2G |
| Sprachwahlgerät (VoIP/SIP) | über Ethernet (WAN) |
| Sprachwahlgerät (VoLTE) | × |
Funktionsprinzip und Leistungsmerkmale
| 2-Wege Kommunikation | 2G |
| Fernbedienung per Telefon | 2G |
| SMS | 2G |
| E-Mail (mit Fotos) | 4G |
| E-Mail (ohne Fotos) | 4G und 2G* |
| Webserver | über Ethernet (LAN / WAN |
| IP Kamera | über Ethernet (LAN / WAN) |
| DynDNS ABUS Server | über Ethernet (WAN) |
| SNTP (Uhrzeitensynchronisation) | 4G und 2G* |
| Smartphone „App“ | über Ethernet (WAN) |
| Push Nachrichten | 4G und 2G* |
* wenn das 4G System bspw. wegen schlechter Signalstärke nicht zur Verfügung steht, fällt das Modul auf das 2G System zurück

Hinweis
Die sprachbasierte Kommunikation wird immer auf 2G zurückfallen.
Funktionsprinzip und Leistungsmerkmale

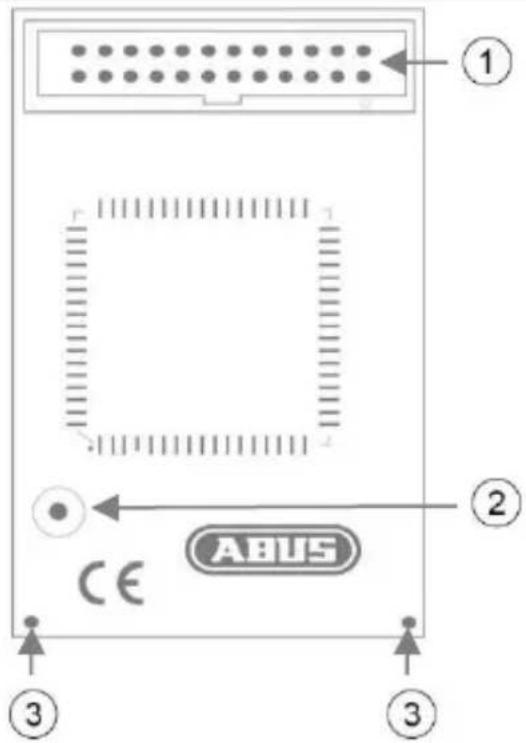

Gerätebeschreibung
1 Anschlussleiste
2 Anschlussbuchse für die externe Mobilfunk-Antenne
3 Löcher für Kunststoffhalter
4 SIM Kartenhalter
Rückseite

Positionierung der Antenne
Bevor Sie mit der Installation des Mobilfunkmoduls beginnen, entscheiden Sie sich für eine geeignete Position der Antenne. Beachten Sie dabei die Kabellänge der Antenne. Für eine gute Signalstärke haben folgende Punkte eine positive Wirkung und sind zu beachten:

Hinweis
- Bringen Sie die Antenne so hoch wie möglich an.
- Bringen Sie die Antenne so weit wie möglich von der Alarmanlage entfernt an.
- Halten sie mindestens einen Meter Abstand zu metallischen Gegenständen (Stahlverstrebungen in der Wand, Leitungen, Rohren, Metallschränken usw.).
- Stellen Sie sicher, dass mindestens 25 cm des Kabels horizontal von der Antenne wegführen. (siehe Abbildung)

Vortest der Signalstärke
Es gibt 2 Möglichkeiten die Signalstärke vorab zu testen:
1. Durch temporären Einbau des Mobilfunkmoduls in die Alarmanlage
Beachten Sie bitte hierzu die beschriebenen Schritte zum Einsetzen des Moduls in dieser Anleitung. Stellen Sie vorab aber sicher, dass die eingesetzte SIM Karte registriert ist. Vergewissern Sie sich, dass die SIM Karte nicht durch einen PIN gesperrt ist oder die PIN=0000 ist.
2. Durch Verwendung eines Mobiltelefons
Stellen Sie hierbei sicher, dass derselbe Provider für den Test benutzt wird, oder verwenden Sie im Mobiltelefon kurzfristig die SIM Karte, die schlussendlich im Mobilfunkmodul zum Einsatz kommt. Halten Sie das Telefon an exakt die Stelle, an der Sie die Mobilfunk Antenne montieren wollen und prüfen Sie die Signalstärke.
Beachten Sie, dass der Wert der Signalstärke am Mobiltelefon mit Balken dargestellt wird, meistens mit 4 Balken. Der Wert der Signalstärke am Mobilfunkmodul wird im Info Menü der Zentrale mit Zahlen dargestellt. Der Wertebereich geht von 0 (sehr schlecht) bis 9 (sehr gut). 1 Balken entspricht 2-3, 2 Balken entsprechen 4-5, 3 Balken entsprechen 6-7, 4 Balken entsprechen 8-9

Hinweis
Haben Sie eine Position mit guter Signalstärke (mind. 2 Balken am Telefon) gefunden, beachten Sie, dass das Zentrum der Antenne sich innerhalb von 2 cm um diesen Punkt befindet, da die Mobilfunk Wellenlänge sehr kurz ist und bereits kleine Abweichungen zu einer deutlichen Verschlechterung des Signals führen können. Das hat insbesondere bei allgemein schlechtem Pegel große Auswirkungen und kann das Einbuchen des Moduls in das Mobilfunk-Netz verhindern.

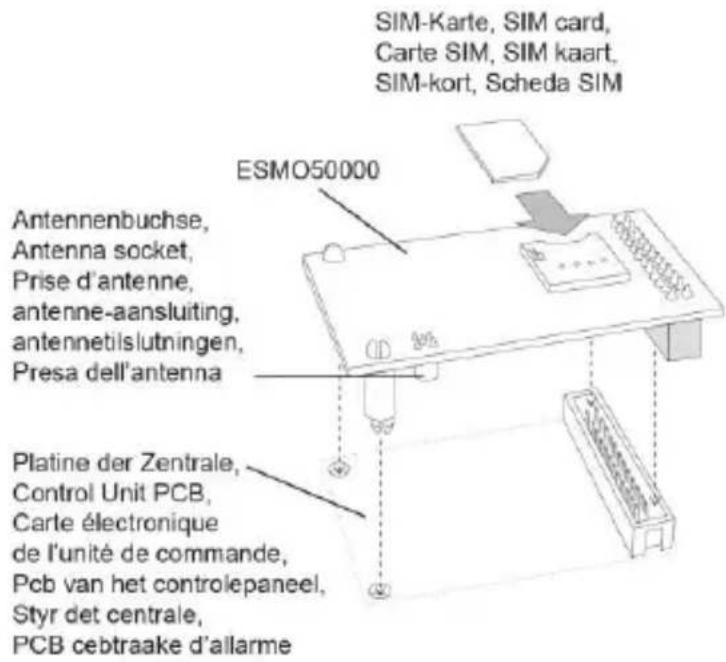

Einsetzen des Mobilfunkmoduls

Hinweis
Ist die Alarmzentrale bereits in Betrieb, setzen Sie die Zentrale in den Errichtermodus. Beim Öffnen des Gehäuses wird nun kein Sabotagealarm ausgelöst.
| 1. | Öffnen Sie das Gehäuse der Alarmzentrale. |
| 2 | Machen Sie die Zentrale spannungslos. Trennen Sie hierfür sowohl externe Spannungsversorgung (Netzteil/ 230V-Anschluss) als auch den (Notstrom)-Akku.Nur bei FUAA50xxx: Stecken das Flachbandkabel, welches Tasten-/Touchfront und Hauptplatine verbindet, vorsichtig ab. |
| 3 | Verlegen Sie das Antennenkabel von außen durch die Kabelöffnungen in der Rückwand in das Innere des Gehäuses. Befestigen Sie die Antenne außerhalb des Gehäuses. |
| 4 | Schließen Sie die Mobil-Antenne an das Mobilfunkmodul an (siehe Abbildung). |
| 5 | Setzen Sie die SIM Karte in den Kartenhalter des Mobilfunkmoduls ein (siehe Abbildung). Der PIN der SIM-Karte muss abgeschaltet oder auf „0000“ gestellt sein. |
| 6 | Versehen Sie das Mobilfunkmodul mit den mitgelierten Kunststoffhaltern. Setzen Sie nun das Mobilfunkmodul vorsichtig auf die Steckverbindungen der Hauptplatine und drücken Sie es fest. Achten Sie darauf die PINs nicht zu verbiegen. (siehe Abbildung) |
| 7 | Nur bei FUAA50xxx: Verbinden Sie nun die Tasten-/Touchfront wieder mit der Hauptplatine.Stecken Sie den (Notstrom)-Akku wieder an und versorgen Sie die Alarmzentrale wieder mit Netzspannung. |
Montage
8 Setzen Sie den Deckel auf das Gehäuse und ziehen Sie die Verschlussschraube(n) fest.
9 Nehmen Sie die gewünschten Einstellungen an der Alarmzentrale im Errichtermenü vor. Prüfen Sie die Funktion des Mobilfunkmoduls im Testmenü der Zentrale.

Anzeigen und Funktionen
Anzeigen und Funktionen
Inbetriebnahme und Programmierung
Um die Programmierung an der Zentrale abzuschließen, beachten Sie bitte die Installations- und Benutzeranleitung der Zentrale. Die Optionen zur Programmierung der Kommunikation der Alarmanalage finden Sie im Errichtermenü „Kommunikation“.

Hinweis
Beachten Sie, dass die Zentrale die Einstellmöglichkeiten des Mobilfunkmoduls nicht anzeigt, falls dieses nicht gesteckt ist.
Wenn das Mobilfunkmodul von der Zentrale erkannt wurde, erscheint im Errichtermenü unter dem Menüpunkt „Info“ → „Kommunikation“ die Anzeige „Mobil“. Zudem werden Ihnen der Mobilfunk Netzname mit der aktuellen Signalstärke, die IMEI, die Rufnummer der SIM-Karte, die IMSI und die Versionsnummer des Moduls angezeigt. Die Anzeige der Rufnummer der SIM Karte erfolgt nur, wenn Ihr Serviceprovider die Rufnummer auf der Karte hinterlegt hat.

Hinweis
Falls die Signalstärke zu schwach ist, sollten Sie die Alarmzentrale an einem anderen Ort anbringen oder die mitgelieferte Antenne so anbringen, dass die Signalstärke optimal ist. Bitte erkundigen Sie sich vorab über die Netzabdeckung Ihres Serviceproviders, ggf. ist dieser zu wechseln.
Testen der Funktion an der Zentrale
Um die Funktionalität des Mobilfunkmoduls zu testen, gehen Sie im Errichtermenü zum Punkt "Test" zu den Menüpunkten NSL Reporting, Pflegenotruf, Sprachwählgerät, SMS oder E-Mail. Wählen Sie die entsprechenden Kommunikationswege aus, wie IP-Mobil oder Mobil.
Details finden Sie in der Errichteranleitung der jeweiligen Zentrale.
Im Benutzermenü können Sie im Menü unter „Test“ einen normalen Testanruf tätigen.
Anzeigen und Funktionen
An dieser Stelle können Sie später auch eine eventuell eingesetzte Prepaid-Karte mit Guthaben aufladen. Zur Auswahl von Funktionen stehen Ihnen während des Aufladeprozesses auch die Tasten „*“ und“#“ zur Verfügung.
SIM Karte freischalten / registrieren

Beachten Sie, dass bei Ihrer SIM Karte die PIN-Funktion deaktiviert oder die PIN auf „0000“ gesetzt werden muss. Dies erfolgt bei voriger Konfiguration der SIM in Ihrem Mobiltelefon.
Wählen Sie die im Benutzermenü die Option „Test“ → “Telefonanruf”. Wählen Sie die vom Provider angegebene Rufnummer und folgen Sie den Anweisungen des Serviceproviders. Beachten Sie, dass das Mobilfunkmodul keine eingehenden SMS der Provider anzeigen kann. Für eine manuelle Freischaltung stehen Ihnen an der Tastatur die Tasten „*“ und „#“ zur Verfügung.

Im Menü „Info > Kommunikation > Mobil > Netzwerk“ werden Ihnen eine Reihe von Informationen zur Registrierung bzw. zur Einbuchung der SIM Karte im Netz angezeigt. Falls Probleme auftreten, schauen Sie hier nach.
"Not Reg."
Nicht registriert; das Mobilfunkmodul sucht nicht nach einem neuen Serviceprovider.
"Reg. Home"
Registriert; Heimnetzwerk ("Reg. Home" wird ersetzt durch Provider Name, sobald dieser verfügbar ist.
"Searching..."
Nicht registriert; Mobilfunkmodul sucht nach einem Provider
"Reg. Denied"
Registrierung abgelehnt
"Reg. Unknown"
Unbekannt
"Reg. Roam"
Registriert; Roaming Netz („Reg. Roam“) wird ersetzt durch Roaming Provider Name, sobald dieser verfügbar ist.
Gewährleistung
Hinweise zu Serviceprovidern
Beachten Sie in erster Linie die Angaben des Providers zur Registrierung der SIM Karte. Wir empfehlen die Karte bereits vor Einbau über ein Mobiltelefon zu registrieren, da viele Provider im Registrierungsprozess mit SMS Rückantworten arbeiten.

Verwenden Sie die nachfolgende Tabelle um die relevanten Daten zu Ihrem Mobilfunkmodul zu notieren.
IMEI No.:
Seriennummer der SIM Karte:
MOBILFUNK Telefonnummer:
Gewährleistung

Hinweis
- ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
- Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Modul nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
- Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
- ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.
Entsorgung
- Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
- Sollten Sie am Mobilfunkmodul einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.
Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EG Richtlinie 2012/19/EU – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.
Konformitätserklärung
Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp ESMO50000 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> ESMO50000 >> Downloads
Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY
ESMO50000

ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY

ESMO50000
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
ALLEMAGNE
ESMO50000
Secvest-GSM interface

Technische gegevens.... 56
Werkingsprincipe en eigenschappen .... 57
Montage 61
MOBIL-telefonnummer:
Garanti

Bemærk
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
TYSKLAND
ESMO50000

ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANIA




Gefahr
Der PIN der SIM-Karte muss abgeschaltet oder auf „0000“ gestellt sein.
