BRUGSANVISNING PTSI 9 A1 SILVERCREST

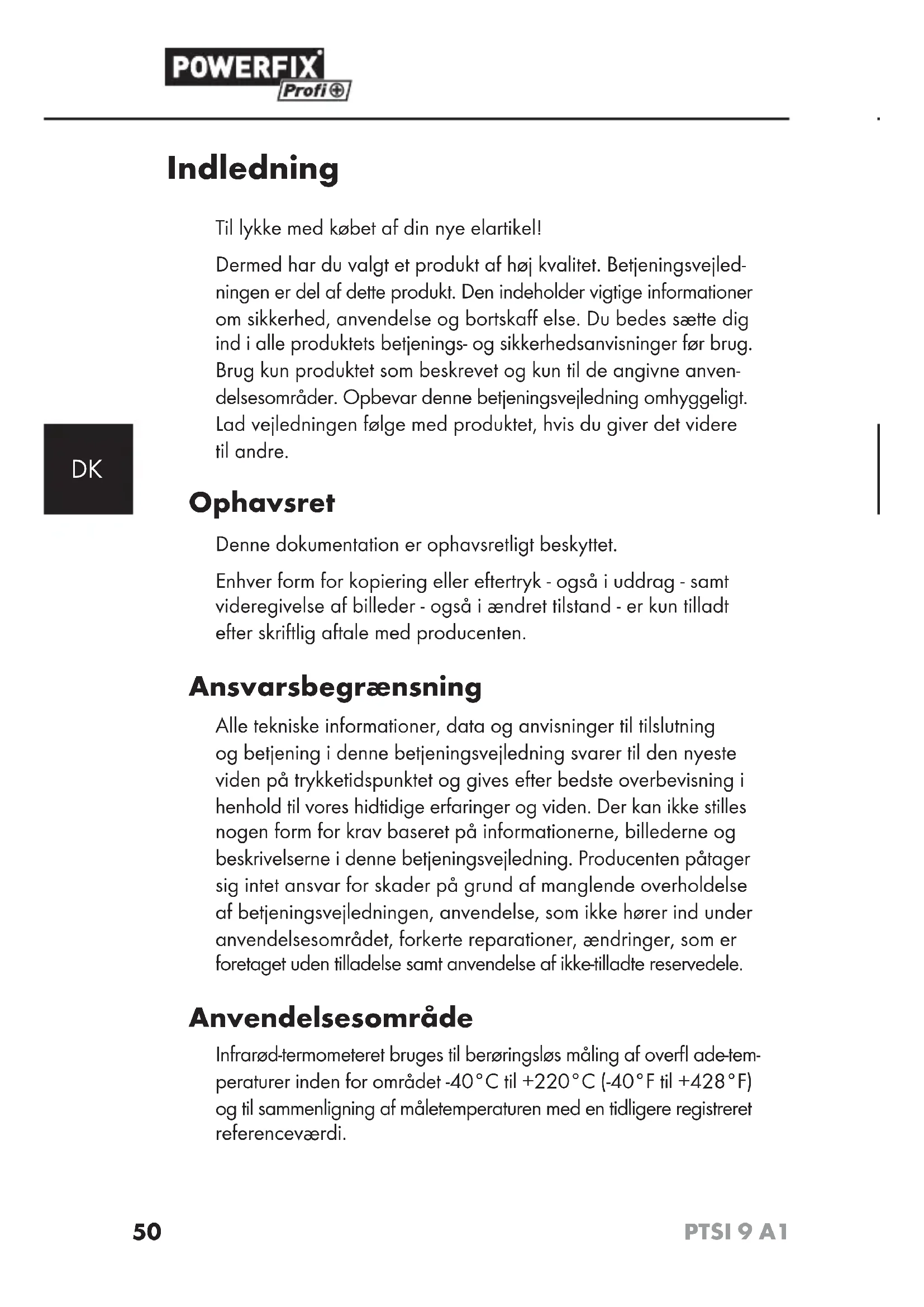

Indledning Til lykke med købet af din nye elartikel! Dermed har du valgt et produkt af høj kvalitet. Betjeningsvejled- ningen er del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaff else. Du bedes sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anven- delsesområder. Opbevar denne betjeningsvejledning omhyggeligt. Lad vejledningen følge med produktet, hvis du giver det videre til andre. Ophavsret Denne dokumentation er ophavsretligt beskyttet. Enhver form for kopiering eller eftertryk - også i uddrag - samt videregivelse af billeder - også i ændret tilstand - er kun tilladt efter skriftlig aftale med producenten. Ansvarsbegrænsning Alle tekniske informationer, data og anvisninger til tilslutning og betjening i denne betjeningsvejledning svarer til den nyeste viden på trykketidspunktet og gives efter bedste overbevisning i henhold til vores hidtidige erfaringer og viden. Der kan ikke stilles nogen form for krav baseret på informationerne, billederne og beskrivelserne i denne betjeningsvejledning. Producenten påtager sig intet ansvar for skader på grund af manglende overholdelse af betjeningsvejledningen, anvendelse, som ikke hører ind under anvendelsesområdet, forkerte reparationer, ændringer, som er foretaget uden tilladelse samt anvendelse af ikke-tilladte reservedele. Anvendelsesområde Infrarød-termometeret bruges til berøringsløs måling af overfl ade-tem- peraturer inden for området -40°C til +220°C (-40°F til +428°F) og til sammenligning af måletemperaturen med en tidligere registreret referenceværdi. IB_100042_PTSI9A1_LB3.indb 50 12.05.14 14:0851 PTSI 9 A1

Der kan enten måles i °C eller °F. Målingen udføres med infrarød teknologi. Objekters overfl ader kan måles, og temperaturafvigel- serne vises optisk, med farve og akustisk. Den integrerede søge- laserpointer må kun anvendes til lokalisering af målepunktet som led i temperaturmålingen. Infrarød-termometeret er ikke beregnet til erhvervsmæssigt brug. Brug ikke infrarød-termometeret i fugtige eller våde omgivelser. Brug kun infrarød-termometeret i tørre om- givelser eller i indendørs rum. Al anden anvendelse betragtes som værende uden for anvendelsesområdet. Der kan ikke stilles krav i forbindelse med skader forårsaget af anvendelse af infrarød- termometeret til formål, det ikke er beregnet til. Brugeren bærer alene risikoen. Anvendte advarselsinfoer I denne betjeningsvejledning anvendes følgende advarselsinfoer: FARE En fare-info på dette faretrin angiver en truende farlig situation. Hvis den farlige situation ikke undgås, kan den medføre døden eller alvorlige kvæstelser. ► Følg anvisningerne i denne advarselsinfo, så livsfarlige eller alvorlige personskader undgås. ADVARSEL Advarselsinfo på dette faretrin markerer en mulig farlig situation. Hvis den farlige situation ikke undgås, kan det føre til kvæstelser. ► Følg anvisningerne i denne advarselsinfo for at undgå, at personer kommer til skade. IB_100042_PTSI9A1_LB3.indb 51 12.05.14 14:0852 PTSI 9 A1

OBS En advarselsinfo på dette faretrin angiver en mulig materiel skade Hvis den farlige situation ikke undgås, kan det føre til materielle skader. ► Følg anvisningerne i denne advarselsinfo for at undgå materielle skader. BEMÆRK ► En bemærk-info markerer ekstra informationer, som gør brugen af infrarød-termometeret lettere. Sikkerhed I dette kapitel får du vigtige sikkerhedsanvisninger til brug af produktet. Dette infrarød-termometer overholder de foreskrevne sikkerhedsbestemmelser. Forkert brug kan føre til personskader og materielle skader. ADVARSEL Infrarød-termometeret indeholder en klasse 2-laser. Ret aldrig laseren mod personer eller dyr. Se aldrig direkte ind i laseren. Laseren kan give øjenskader. ► Ret ikke laserstrålen mod kraftigt refl ekterende materialer. Fare på grund af refl ekterende lys. ► Det er forbudt at øge laserstyrkens indstilling. Der er fare for personskader! ► Der gives ikke garanti for skader, der skyldes manipulation af laseranordningen samt manglende overholdelse af sikkerhedsanvisningerne. IB_100042_PTSI9A1_LB3.indb 52 12.05.14 14:0853 PTSI 9 A1

Brug ikke infrarød-termometeret på steder, hvor der er brand- eller eksplosionsfare, f.eks. i nærheden af brænd- bare væsker eller gasser. Anvendelse af batterier ADVARSEL Fare på grund af forkert anvendelse! Fare for eksplosioner og udløbende syre! Overhold følgende sikkerhedsanvisninger vedrørende sikker brug af batterier: ► Kast ikke batterierne ind i ild. ► Kortslut ikke batterierne. ► Prøv ikke på at genoplade batterierne. ► Kontrollér regelmæssigt batterierne. Hvis der løber batteri- syre ud, kan det forårsage vedvarende skader på produk- tet. Vær særligt forsigtig ved omgang med batterier, hvis de er defekte, eller syren løber ud. Der er fare for skader på grund af ætsning! Bær beskyttelseshandsker. ► Opbevar batterierne, så de er utilgængelige for børn. Søg omgående læge, hvis batteriet synkes. ► Tag batterierne ud, hvis du ikke skal bruge infrarød- termometeret i en længere periode. Grundlæggende sikkerhedsanvisninger Overhold de følgende sikkerhedsanvisninger for sikker brug af produktet: ■ Kontrollér infrarød-termometeret for udvendige, synlige skader før brug. Brug ikke infrarød-termometeret, hvis det er beskadiget eller falder ned. ■ Du må ikke selv ændre eller ombygge produktet. IB_100042_PTSI9A1_LB3.indb 53 12.05.14 14:0854 PTSI 9 A1

■ Dette produkt må bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, psykiske, motoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn. ■ Beskyt infrarød-termometeret mod fugt og indtrængende væsker. ■ Opstil ikke infrarød-termometeret i nærheden af åben ild (f.eks. stearinlys). ■ Undgå direkte påvirkning fra solens stråler. Første brug FARE Ved første brug af infrarød-termometeret er der fare for personskader og materielle skader! ► Emballeringsmaterialer må ikke bruges til leg. Der er fare for kvælning. Leverede dele og transporteftersyn Infrarød-termometeret leveres som standard med følgende komponenter: ▯ Infrarød-termometer ▯ 9 V-blokbatteri ▯ Denne betjeningsvejledning IB_100042_PTSI9A1_LB3.indb 54 12.05.14 14:0855 PTSI 9 A1

Kontrollér, at alle dele er leveret med, og at de ikke har synlige skader. ► Hvis der mangler dele, eller hvis delene er beskadigede på grund af mangelfuld emballering eller på grund af transporten, bedes du henvende dig til service-hotline ( se kapitlet Service). Bortskaff else af emballagen Emballagen beskytter produktet mod transportskader. Emballe- ringsmaterialerne er valgt ud fra kriterier som miljøforligelighed og bortskaff elsesteknik og kan derfor genbruges. Afl evering af emballagen til materialerecirkulation sparer råstoff er og reducerer aff aldsmængden. Bortskaf emballeringsmaterialerne, som ikke skal bruges mere, i henhold til de gældende lokale forskrifter. Indsætning / skift af batteri Infrarød-termometeret bruget et 9 V-blokbatteri. ♦ Åbn batterirummet på undersiden af håndtaget. ♦ Sæt batteriet ind i batterirummet , så polerne vender rigtigt som markeret på batterirummets låg. ♦ Luk batterirummets låg igen. Låget skal gå i hak, så det kan høres. IB_100042_PTSI9A1_LB3.indb 55 12.05.14 14:0856 PTSI 9 A1

Betjeningselementer Laserudgangsåbning Infrarød sensor Display Taste Taste °C/°F/SET Taste Batterirum Måletaste Betjening og funktion I dette kapitel får du vigtige informationer om betjening og brug af produktet. Forberedelse af infrarød-termometeret Efter indsætning af batteriet er infrarød-termometeret klar til brug. Hold på infrarød-termometeret, så pegefi ngeren kan aktivere måletasten og tommelfi ngeren kan aktivere tasterne - . Infrarød-termometeret er både egnet til venstre- og højrehåndede. Tænd og sluk for infrarød-termometeret ♦ Tryk på måletasten for at tænde for infrarød-termometeret. Displayet lyser, og der lyder en kort signaltone. ♦ Tryk på tasten °C/°F/SET , og hold den nede i ca. 3 sekun- der for at slukke for infrarød-termometeret. Der lyder to korte signaltoner. ♦ Hvis infrarød-termometeret ikke anvendes, slukkes displayets baggrundsbelysning efter ca. 15 sekunder. Efter ca. 60 sekun- der slukkes infrarød-termometeret automatisk, og to korte signaltoner gør opmærksom på dette. IB_100042_PTSI9A1_LB3.indb 56 12.05.14 14:0857 PTSI 9 A1

Valg af temperaturenhed Når der tændes for infrarød-termometeret er temperaturenheden indstillet på Celsius-grader (°C). ♦ Tryk kort på tasten °C/°F/SET for at skifte til Fahrenheit- grader (°F). ♦ Tryk igen kort på tasten °C/°F/SET for at skifte tilbage til Celsius-grader (°C). Måling af temperaturen ♦ Tryk på måletasten , og ret laserpunktet mod stedet, der skal måles. Mens der trykkes på måletasten , måles temperaturen, og "SCAN" vises i displayet

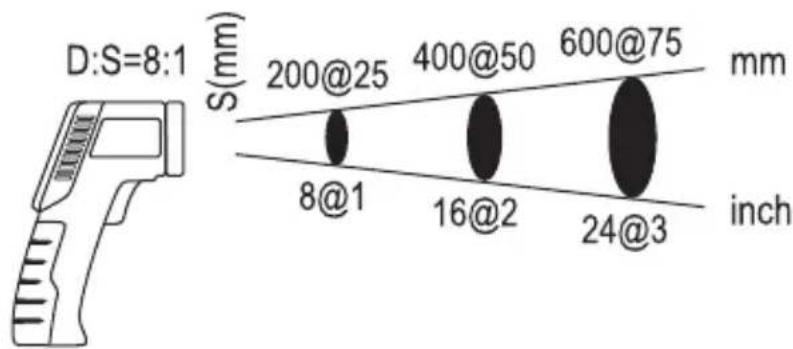

Når måletasten slippes, vises den sidst målte temperatur i displayet , og laserpunktet slukkes. Bemærk følgende for at få så nøjagtig en måling som muligt: ■ Den beregnede temperatur er gennemsnitstemperaturen for den målte overfl ade. Den forstørres med forholdet 8:1, jo mere infrarød-termometeret fjernes fra måleobjektet. D = Distance (afstand), S = Surface (overfl ade) ■ Målobjektet skal være større end infrarød-termometerets måleoverfl ade. Jo mindre målobjektet er, jo mindre skal måle- afstanden mellem infrarød-termometeret og målobjektet være. ■ Vælg den korteste afstand til måleoverfl aden som muligt. IB_100042_PTSI9A1_LB3.indb 57 12.05.14 14:0858 PTSI 9 A1

■ Ret infrarød-termometeret lodret mod måleoverfl aden. ■ Mål ikke, hvis luften er støvet, damper eller er tilrøget. Mål ikke gennem transparente stoff er som glas eller kunststof. ■ Ved ekstreme temperatursvingninger skal infrarød-termometeret tilpasses de klimatiske omgivelser i cirka 30 minutter før målingen. Visning af temperaturafvigelse Temperaturafvigelsen er forskellen på en fastsat referenceværdi og den målte temperatur. Afvigelsen vises som talværdier og med farvet visning i displayet. Endvidere markeres den med et akustisk signal. Indstilling af referenceværdi ♦ Tryk på måletasten , og ret laserpunktet mod stedet, der skal referenceindstilles. Temperaturen vises i displayet

♦ Tryk nu på tasten °C/°F/SET , mens du holder måle- tasten nede, for at importere temperaturværdien som referenceværdi. Referencetemperaturen vises i displayet ved siden af REF. Valg af forskelsværdi Du kan indstille på infrarød-termometeret, hvilken temperaturfor- skel (ΔT), der skal udløse farvevisningen og det akustiske signal. ♦ Tryk på tasten eller tasten for at indstille den ønskede temperaturforskel (ΔT), mens referenceværdien vises i displayet

♦ Tryk på måletasten , og hold den nede under scanningen, og fl yt langsomt laserpunktet kontinuerligt hen over overfl aden, der skal måles. Temperaturafvigelserne mellem reference- og måleværdi vises på følgende måde: Farvevisning Signaltone Resultat Rød Hurtig Øverste temperatur- grænse overskredet Grøn Findes ikke Inden for temperatur- grænserne Blå Langsom Værdien er under den ne- derste temperaturgrænse Anvendelseseksempel Hvis du for eksempel vil kontrollere, om der kommer kold luft ind i huset gennem et vindue, skal du først scanne temperaturen hele vejen rundt på rammen lige ved siden af det lukkede vindue. Vælg det varmeste sted på rammen som referencetemperatur og derefter for eksempel en temperaturforskel på 3°C / 5°F. Scan nu igen hele vejen rundt på rammen lige ved siden af vinduet. Hvis den indtrængende kulde er mere end 3°K-forskel, vises det med en blå farvevisning og en langsom serie af signaltoner. Batteriindikator I displayet vises et batterisymbol, så snart batterispændingen er for lav. ♦ Sæt et nyt batteri i som beskrevet i kapitlet "Indsætning / skift af batteri". IB_100042_PTSI9A1_LB3.indb 59 12.05.14 14:0860 PTSI 9 A1

Hvis batteriet er ved at være tomt, er temperaturvisningens nøjagtighed nedsat. Afhjælpning af fejl I dette kapitel får du vigtige informationer til fejlsøgning og fejlafhjælpning. Fejlårsager og -afhjælpning Den efterfølgende tabel hjælper til lokalisering og afhjælpning af mindre fejl: Fejl Mulig årsag Afhjælpning Displayet viser ikke noget. Batteriet er sat forkert i. Sæt batteriet i som vist på billedet på batteri- rummets låg. Batteriet er afl adet. Sæt et nyt batteri i. I displayet vises visningen "ErOL". Måletemperaturen er for lav. Gentag målingen på et andet sted. I displayet vises visningen "ErOH". Måletemperaturen er for høj. Gentag målingen på et andet sted. BEMÆRK

Hvis du ikke kan løse problemet med de angivne aktivite- ter, bedes du henvende dig til service-hotline (se kapitlet Service) IB_100042_PTSI9A1_LB3.indb 60 12.05.14 14:0861 PTSI 9 A1

Rengøring OBS Skader på infrarød-termometeret! ► Sørg for, at der ikke trænger fugt ind i batteriopladeren ved rengøring, så irreparable skader undgås. ► Brug ikke kemiske eller skurende rengøringsmidler. Kabinettet kan beskadiges. ♦ Rengør infrarød-termometeret med en tør, blød klud. ♦ Rengør laserudgangsåbningen og den infrarøde sensor ved at blæse svagt med luft. Hvis snavset sidder fast, kan du fjerne det med en vatpind, som er fugtet en smule. Pres ikke for meget! Opbevaring Hvis infrarød-termometeret ikke skal bruges i længere tid, skal batteriet tages ud, og det skal opbevares på et rent, tørt sted uden direkte solpåvirkning. Bortskaff else Bortskaff else af infrarød-termometeret Kom under ingen omstændigheder infrarød- termometeret i det normale husholdningsaff ald. Dette produkt er underlagt det europæiske direktiv 2012/19/EU WEEE (Waste Electrical and Electronic Equipment = kasseret elektrisk og elektronisk udstyr). Bortskaf infrarød-termometeret via en godkendt bortskaff elses- virksomhed eller den kommunale genbrugsplads. Overhold de gældende forskrifter. Kontakt genbrugspladsen, hvis du er i tvivl. IB_100042_PTSI9A1_LB3.indb 61 12.05.14 14:0862 PTSI 9 A1

Bortskaff else af batterier Batterier må ikke bortskaff es sammen med husholdningsaff aldet. Alle forbrugere er efter loven forpligtede til at afl evere batterier på et indsamlingssted i kommunen / bydelen eller i specialfor- retningerne. Denne forpligtelse hjælper med til, at batterierne kan bortskaff es på en miljøvenlig måde. Afl ever kun afl adede batterier. Tillæg Tekniske data Spændingsforsyning 1 x 9 V-blokbatteri (6F22/6LR61) Temperaturmåleområde - 40°C til + 220°C Målenøjagtighed for T > 0°C ± 2°C henholdsvis ± 2 % af afl æsning Målenøjagtighed for T < 0°C ± 3°C henholdsvis ± 3 % af afl æsning Laserklasse 2 Bølgelængde (λ) 650 nm Udgangseff ekt (Pmaks) < 1 mW Funktionstemperatur 0°C til 40°C Luftfugtighed Fugt (ingen kondensdannelse) ≤ 75 % Mål ca. 18 x 12 x 4,2 cm Vægt uden batteri ca. 167 g IB_100042_PTSI9A1_LB3.indb 62 12.05.14 14:0863 PTSI 9 A1

Info til EF-overensstemmelseserklæringen Dette produkt er i overensstemmelse med de grundlæggende krav og øvrige relevante forskrifter i EN 61326-1, EN 61326-2-2, EN 61010-1 og EN 60825-1. Den komplette, originale overensstemmelses- erklæring kan rekvireres hos importøren. Garanti Du får 3 års garanti fra købsdatoen på dette produkt. Produkten er produceret omhyggeligt og inden levering afprøvet samvit- tighedsfuldt. Opbevar kassebonen som bevis for købet. I garantitilfælde bedes du kontakte dit servicested telefonisk. På denne måde kan der garanteres gratis indsendelse af din vare. BEMÆRK

Garantien gælder kun for materiale- eller fabrikationsfejl, men ikke for transportskader, slidte dele eller defekter på skrøbelige dele som f.eks. kontakten eller batterier. Produktet er kun beregnet til privat og ikke til erhvervsmæssigt brug. Ved misbrug og uhensigtsmæssig behandling, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autorise- rede service-afdeling, ophører garantien. Dine juridiske rettigheder indskrænkes ikke ved denne garanti. Garantiperioden forlænges ikke, hvis der gøres brug af garan- tien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, der evt. allerede fandtes ved køb, skal anmeldes lige efter udpakning og senest to dage efter købsda- toen. Når garantiperioden er udløbet, skal evt. reparationer betales. IB_100042_PTSI9A1_LB3.indb 63 12.05.14 14:0864 PTSI 9 A1
