BRUGSANVISNING KV 1883 A2+ BAUKNECHT

1. Når du har pakket ut apparatet må du

• Legg dem i lavtemperaturseksjonen med en gang du kommer hjem.

• Skyll og tørk omhyggelig.

1. Apparatet virker ikke.

• Er døren ordentlig lukket?

• Er døren ordentlig lukket?

1. Kontroller om du kan løse problemet på egen

3. Hvis problemet enda ikke har løst seg, tilkall

en overflate som ikke riper.

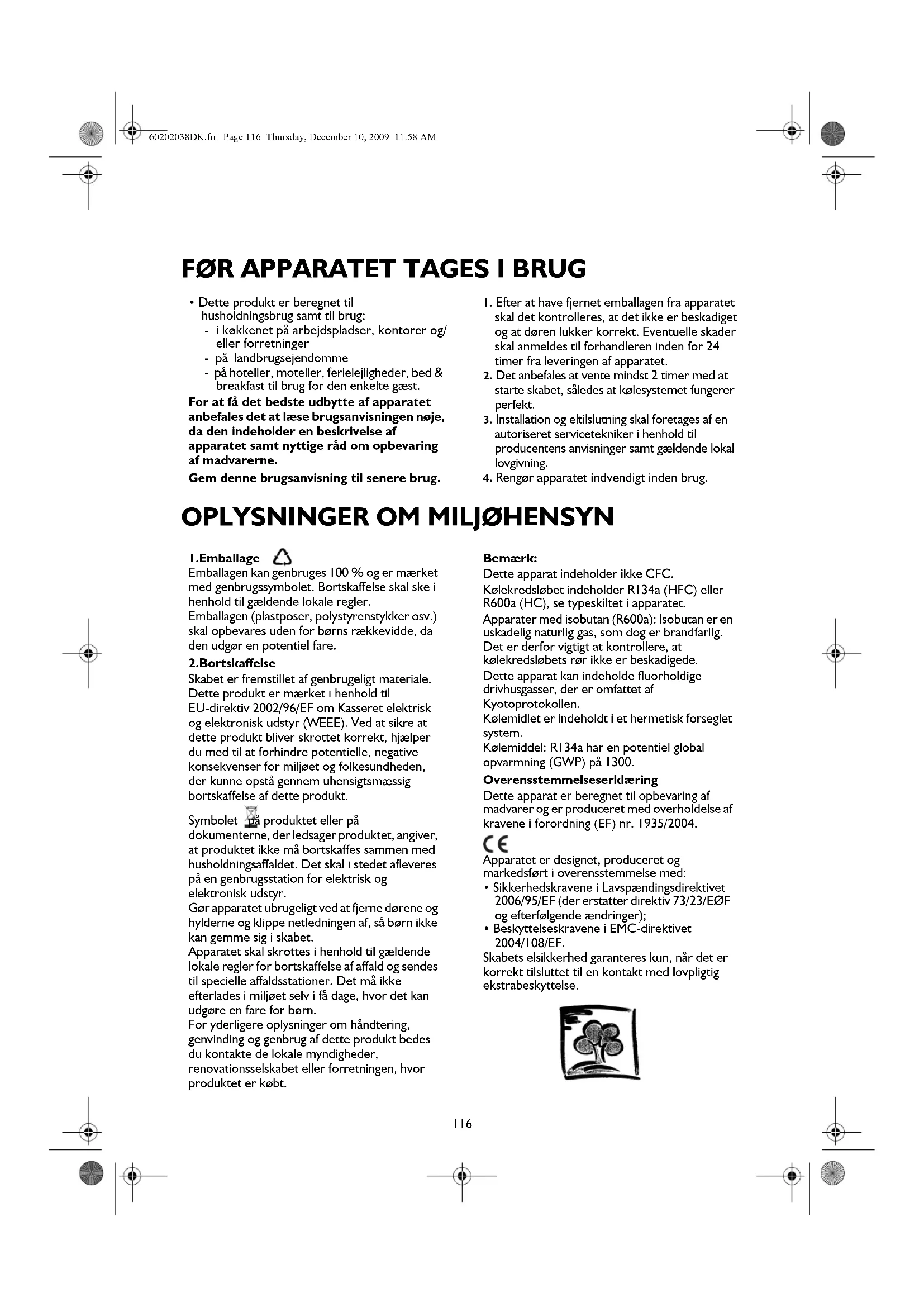

• Dette produkt er beregnet til husholdningsbrug samt til brug: - i køkkenet på arbejdspladser, kontorer og/ eller forretninger - på landbrugsejendomme - på hoteller, moteller, ferielejligheder, bed & breakfast til brug for den enkelte gæst. For at få det bedste udbytte af apparatet anbefales det at læse brugsanvisningen nøje, da den indeholder en beskrivelse af apparatet samt nyttige råd om opbevaring af madvarerne. Gem denne brugsanvisning til senere brug.

1. Efter at have fjernet emballagen fra apparatet

skal det kontrolleres, at det ikke er beskadiget og at døren lukker korrekt. Eventuelle skader skal anmeldes til forhandleren inden for 24 timer fra leveringen af apparatet.

2. Det anbefales at vente mindst 2 timer med at

starte skabet, således at kølesystemet fungerer perfekt.

3. Installation og eltilslutning skal foretages af en

autoriseret servicetekniker i henhold til producentens anvisninger samt gældende lokal lovgivning.

4. Rengør apparatet indvendigt inden brug.

1.Emballage Emballagen kan genbruges 100 % og er mærket med genbrugssymbolet. Bortskaffelse skal ske i henhold til gældende lokale regler. Emballagen (plastposer, polystyrenstykker osv.) skal opbevares uden for børns rækkevidde, da den udgør en potentiel fare. 2.Bortskaffelse Skabet er fremstillet af genbrugeligt materiale. Dette produkt er mærket i henhold til EU-direktiv 2002/96/EF om Kasseret elektrisk og elektronisk udstyr (WEEE). Ved at sikre at dette produkt bliver skrottet korrekt, hjælper du med til at forhindre potentielle, negative konsekvenser for miljøet og folkesundheden, der kunne opstå gennem uhensigtsmæssig bortskaffelse af dette produkt. Symbolet på produktet eller på dokumenterne, der ledsager produktet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Gør apparatet ubrugeligt ved at fjerne dørene og hylderne og klippe netledningen af, så børn ikke kan gemme sig i skabet. Apparatet skal skrottes i henhold til gældende lokale regler for bortskaffelse af affald og sendes til specielle affaldsstationer. Det må ikke efterlades i miljøet selv i få dage, hvor det kan udgøre en fare for børn. For yderligere oplysninger om håndtering, genvinding og genbrug af dette produkt bedes du kontakte de lokale myndigheder, renovationsselskabet eller forretningen, hvor produktet er købt. Bemærk: Dette apparat indeholder ikke CFC. Kølekredsløbet indeholder R134a (HFC) eller R600a (HC), se typeskiltet i apparatet. Apparater med isobutan (R600a): Isobutan er en uskadelig naturlig gas, som dog er brandfarlig. Det er derfor vigtigt at kontrollere, at kølekredsløbets rør ikke er beskadigede. Dette apparat kan indeholde fluorholdige drivhusgasser, der er omfattet af Kyotoprotokollen. Kølemidlet er indeholdt i et hermetisk forseglet system. Kølemiddel: R134a har en potentiel global opvarmning (GWP) på 1300. Overensstemmelseserklæring Dette apparat er beregnet til opbevaring af madvarer og er produceret med overholdelse af kravene i forordning (EF) nr. 1935/2004. Apparatet er designet, produceret og markedsført i overensstemmelse med:

• Sikkerhedskravene i Lavspændingsdirektivet 2006/95/EF (der erstatter direktiv 73/23/EØF og efterfølgende ændringer);

• Flytning og installation af apparatet skal udføres af to eller flere personer.

• Vær forsigtig i forbindelse med flytninger, så gulvet ikke bliver beskadiget (f.eks. parketgulv).

• Under opstillingen kontrolleres det, at skabet ikke beskadiger elkablet.

• Sørg for, at apparatet ikke er placeret i nærheden af en varmekilde.

• Sørg for, at der er plads på begge sider og over apparatet eller følg installationsanvisningerne for at sikre en passende udluftning.

• Sørg for, at ventilationsåbningerne i skabet ikke blokeres eller tildækkes.

• Sørg for ikke at beskadige kølekredsløbet.

• Opstil skabet på et plant gulv, som kan modstå vægten, og på et passende anvendelsessted.

• Stil skabet et tørt sted med god udluftning. Skabet er beregnet til optimal drift ved rumtemperaturer inden for følgende intervaller, der svarer til den klimakategori, som er angivet på typeskiltet. Skabet kan ikke fungere korrekt, hvis det i en længere periode får lov til at stå i en temperatur over eller under det angivne interval

• Kontrollér, at spændingen på typeskiltet svarer til spændingen i husstanden.

• Der må ikke benyttes multi- eller enkeltstikdåser eller forlængerledninger.

• Brug vandslangen, der følger med skabet til slutning til vand, men brug ikke slangen til det tidligere apparat.

• Ændring eller udskiftning af elkablet må kun foretages af kvalificeret personale eller af Service.

• Det skal være muligt at afbryde strømmen enten ved fjernelse af stikket eller ved hjælp af en bipolær netværksafbryder, som installeres inden stikkontakten. SIKKERHED

• Opbevar aldrig spraydåser eller beholdere, der indeholder drivgasser eller brændbare stoffer, i apparatet.

• Opbevar og benyt ikke benzin, brandfarlige gasser eller væsker i nærheden af apparatet eller andre elartikler. Dampene, som udvikles, kan medføre brand eller eksplosioner.

• Benyt ikke mekaniske, elektriske eller kemiske anordninger for at fremskynde afrimningen, medmindre de er af en type anbefalet af producenten.

• Brug aldrig elektriske apparater indvendigt i skabet, medmindre de er af en type anbefalet af producenten.

• Dette apparat er ikke beregnet til at blive brugt af børn eller personer med fysiske, sensoriske eller mentale handicap eller med med manglende erfaring og kendskab til apparatet, medmindre disse personer er under opsyn eller er oplært i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

• For at undgå risikoen for, at børn bliver lukket inde eller kvalt i apparatet, er det forbudt at lege ved eller gemme sig i apparatet.

• Indtag ikke væsken (ugiftig) i fryseelementerne (hvis de findes).

• Spis ikke isterninger eller ispinde umiddelbart efter fjernelse fra fryseren, idet der er risiko for fryseskader. BRUG

• Før enhver form for vedligeholdelse eller rengøring skal stikket tages ud af stikkontakten, eller strømmen afbrydes på hovedafbryderen.

• Alle apparater med ismaskine og vandautomat skal sluttes til drikkevandsforsyningen (vandforsyningstrykket skal være mellem 1,7 og 8,1 bar). Ismaskinen, is- og/eller vandautomaten, som ikke er tilsluttet vandforsyningen, må kun fyldes med drikkevand.

• Brug kun køleskabet til opbevaring af friske madvarer og fryseren kun til opbevaring af frostvarer, til indfrysning af friske madvarer samt til fremstilling af isterninger.

• Glasflasker med væsker må ikke anbringes i fryseren, da de kan springe. Producenten kan på ingen måde gøres ansvarlig i tilfælde af manglende overholdelse af ovennævnte råd og advarsler. Klimakategori Omg. temp. (°C) Omg. temp. (°F) SN Fra 10 til 32 Fra 50 til 90 N Fra 16 til 32 Fra 61 til 90 ST Fra 16 til 38 Fra 61 til 100 T Fra 16 til 43 Fra 61 til 110 60202038DK.fm Page 117 Thursday, December 10, 2009 11:58 AM118

Igangsætning af apparatet Igangsætning af fryseren Apparatet er forsynet med indvendige betjeningsknapper. Sæt stikket i stikkontakten. Det indvendige lys tænder, når døren åbnes, hvis apparatet er tilsluttet. Termostaten, der sidder i køleskabsdelen, gør det muligt at regulere køleskabstemperaturen og temperaturen i frostboksen (når den findes). Regulering af temperaturen i skabet: Termostaten regulerer automatisk temperaturen i køleskabet og i frostboksen . Når knappen drejes fra position 1 til 7 bliver temperaturen koldere. I position O er der slukket for skabets drift. Ved opbevaring af madvarer i kort tid kan termostatknappen stilles mellem 1 (min.) og 3 (middel). - Ved opbevaring af madvarer i lang tid i frostboksen med skal knappen stilles på 3 eller 4. Bemærk: Rumtemperaturen, antallet af gange døren åbnes samt placeringen af skabet har betydning for temperaturen. Indstillingerne af termostaten skal derfor stå i forhold til disse faktorer. Opbevaring af madvarer i køleskabet Anbring madvarerne som angivet på tegningen. A Tilberedte madvarer B Kød og fisk C Frugt og grønt DFlasker EOst Bemærk:

• Afstanden mellem hylderne og bagvæggen i køleskabet sikrer fri luftcirkulation.

• Madvarerne må ikke anbringes i direkte kontakt med skabets bagvæg.

• Læg ikke varme madvarer i køleskabet.

• Opbevar væsker i lukkede beholdere. Pas på Opbevaringen af grøntsager med et højt vandindhold kan medføre dannelse af kondens på glaspladen til frugt- og grøntsagsskuffen: Det har dog ingen betydning for apparatets korrekte funktion. 60202038DK.fm Page 118 Thursday, December 10, 2009 11:58 AM119

Frostboksen er med . I frostboksen kan man opbevare frostvarer i den periode, der er angivet på pakningen. Desuden kan man indfryse friske madvarer. Mængden af friske madvarer, der kan indfryses på 24 timer, er angivet på typepladen. Bemærk: Frostboksen er i stand til at vedligeholde den nødvendige temperatur til opbevaring af madvarer, selv om der sker strømafbrydelse. Det anbefales dog at undlade at åbne fryserens dør under strømafbrydelsen. Indfrysning af friske madvarer (kun i bokse med ) Bemærk

• Pak madvarerne godt ind i et af følgende: Stanniol, plastfilm, vandtætte plastbeholdere, lågbeholdere i polyætylen eller fryseemballage, som er egnet til de pågældende madvarer.

• Varer, der skal indfryses, anbringes i øverste rum. Sørg for fri luftcirkulation mellem madvarerne.

• For at optimere indfrysningen skal termostatknappen drejes et halvt trin ned mod de lavere tal, hver gang der lægges madvarer i fryseren.

• Varerne vil være helt frosne efter 24 timer. Til apparater med frostboks med I den viste tabel ses det antal måneder, hvori friske, indfrosne varer kan opbevares. Ved køb af frostvarer skal man:

• Sikre sig, at emballagen eller pakken er intakt, da madvaren kan forringes. Hvis en pakke er bulet eller har fugtige pletter, har den ikke været opbevaret under optimale betingelser og kan have været udsat for delvis optøning.

• Bruge termoposer til transporten, og købe frostvarer som det sidste.

• Straks anbringe varerne i frostboksen ved hjemkomsten.

• Undlade at genindfryse delvist optøede varer, men anvende dem inden for 24 timer.

• Undgå eller begrænse temperaturudsving mest muligt. Overholde udløbsdatoen på emballagen.

• Altid følge anvisningerne på emballagen vedrørende opbevaring af frostvarer. Fremstilling af isterninger

• Fyld bakken 2/3 op med vand, og sæt den i frostboksen

KØLESKABET Før enhver form for vedligeholdelse eller rengøring skal stikket tages ud af stikkontakten, eller strømmen afbrydes på hovedafbryderen. Afrimningen af køleafdelingen er fuldautomatisk. Periodisk dannelse af vanddråber på køleskabets bagvæg betyder, at den automatiske afrimning er i gang. Afrimningsvandet ledes automatisk via en afløbskanal ud i en beholder, hvor det fordamper. Afløbshullet skal rengøres regelmæssigt for at sikre konstant og korrekt udløb af afrimningsvandet. Afrimning af frostboksen Det anbefales at afrime frostboksen 1-2 gange årligt, eller så snart rimlaget bliver for tykt. Dannelse af rim er helt normalt. Mængden samt hastigheden, hvormed den dannes, er afhængig af de omgivende klimaforhold samt antallet af gange, døren åbnes. Dannelsen af rim især øverst i rummet er helt naturlig og har ingen betydning for apparatets korrekte funktion. Det anbefales at afrime fryseren, når der kun er få varer i den.

• Åbn døren, og tag madvarerne ud af fryseren. Pak dem ind i avispapir, og læg dem et køligt sted eller i en termopose.

• Lad døren stå åben, således at isen på væggene kan smelte.

• Rengør med en svamp, der er fugtet med lunkent vand og/eller sæbevand. Der må ikke anvendes slibemidler.

• Skyl og tør godt efter.

• Læg madvarerne på plads.

• Rengør regelmæssigt ventilationsristene og kondensatoren, der er anbragt på bagsiden af køleskabet, med støvsugeren eller en børste.

• Den udvendige del af skabet rengøres med en blød klud. Ved længerevarende fravær

4. Lad døren stå åben for at forhindre dannelse af mug og dårlig

lugt, når apparatet ikke er i funktion.

• Rengør frostboksen under afrimningen (i de modeller hvor den findes).

• Rengør køleskabet regelmæssigt med en svamp fugtet med lunkent vand og/eller neutralt rengøringsmiddel. Skyl, og tør grundigt med en blød klud. Der må ikke anvendes slibemidler.

• Rengør skabet udvendigt med en blød klud fugtet med vand. Der må ikke anvendes skurecreme eller skuresvampe og heller ikke pletfjerningsmidler (som f.eks. acetone, trikloræthylen) eller eddike. Udskiftning af pæren: Udskiftning af pæren :

• Afbryd strømmen på hovedafbryderen

• Tryk på tapperne på lampeglassets sider, og fjern det.

• Fjern pæren og udskift den med en ny på maks. 10 W.

• Sæt lampeglasset på plads igen. Vent 5 minutter, og sæt derefter stikket i stikkontakten igen. 60202038DK.fm Page 121 Thursday, December 10, 2009 11:58 AM122 FEJLFINDINGSOVERSIGT Når man hører disse lyde

1. Skabet virker ikke.

• Er der strømafbrydelse?

• Sidder stikket ordentligt i stikkontakten?

• Er den bipolære afbryder aktiveret?

• Er der gået en sikring?

2. Køle-/fryseskabet køler ikke tilstrækkeligt.

• Er døren ordentligt lukket?

• Forhindrer madvarerne en korrekt lukning af døren?

• Er apparatet opstillet tæt på en varmekilde?

3. Køleskabet køler for meget.

• Er termostaten indstillet korrekt?

4. Køleskabet støjer for meget.

• Er opstillingen af skabet foretaget korrekt?

• Berører rørene på bagsiden hinanden, eller vibrerer de?

5. Der er vand i bunden af køleskabet.

• Er afløbskanalen for afrimningsvand blokeret?

6. Kraftig rimdannelse i frostboksen.

• Er døren ordentligt lukket?

• Forhindrer madvarerne en korrekt lukning af døren? Bemærk:

• Gurglende og hvislende lyde stammer fra kølesystemet og er helt normale. ..dit skab fungerer!!! 60202038DK.fm Page 122 Thursday, December 10, 2009 11:58 AM123 SERVICEASSISTANCE Før servicecenteret kontaktes:

1. Undersøg, om det er muligt selv at rette fejlene

(se afsnittet “Fejlfindingsoversigt”).

2. Start apparatet igen for at se, om fejlen er

afhjulpet. Hvis dette ikke er tilfældet, afbrydes strømmen igen, og operationen gentages efter en time.

• Servicenummeret (tallet står efter ordet SERVICE på typepladen, der er anbragt inden i apparatet)

• Fulde navn og adresse

• Telefonnummer. OPSTILLING

• Apparatet må ikke opstilles tæt på en varmekilde. Det bør ikke opstilles i et varmt rum, udsættes for direkte sollys eller anbringes i nærheden af varmekilder (radiator, komfur), da dette forøger energiforbruget.

• Hvis ovenstående ikke er muligt, skal følgende regler om minimumafstande overholdes:

• For at opnå det bedste driftsresultat skal der være 5 cm fri plads over skabet, og andre elementer skal anbringes med en afstand, der tillader et minimum af luftcirkulation.

• Det skal placeres på et tørt og godt ventileret sted. Justér om nødvendigt de forreste ben for at bringe apparatet i vater.

• Rengør skabet indvendigt.

• Montér tilbehøret. Eltilslutning

• Tilslutning skal foretages i henhold til gældende lokal lovgivning.

• Netspændingen og strømforbruget fremgår af typepladen, der er anbragt inden i apparatet.

• Dette apparat skal ekstrabeskyttes jævnfør stærkstrømsreglementet. Producenten fralægger sig ethvert ansvar for skader på personer, dyr eller ting som følge af manglende overholdelse af lovgivningen.

• Hvis stikproppen og den LOVLIGE stikkontakt ikke passer sammen, skal stikproppen udskiftes af en autoriseret tekniker.

• Der må ikke benyttes forlængerledninger eller multistikdåser. Afbrydelse af elektricitet Elektriciteten skal kunne afbrydes enten ved at tage stikket ud eller ved hjælp af en to-polet afbryder, der er anbragt før stikkontakten. 60202038DK.fm Page 123 Thursday, December 10, 2009 11:58 AM124 Vending af døren Vending af døren Køleskabsdøren kan åbnes fra højre eller venstre side. Ved leveringen åbnes skabsdøren fra venstre side. Følg disse instruktioner for at ændre dørens vending. Bemærk: Før dørens åbning vendes, tages stikket ud eller strømmen afbrydes.

2. Fjern de to skruer (1), idet det øverste hængsel (5) (højre

side) holdes tæt til rammen. Fjern det øverste hængsel (5).

3. Løft døren af den nederste hængselstap og læg den forsigtigt

på en plan overflade.

4. Fjern de to skruer (8) ved at undertsøtte det nederste

hængsel (2). Fjern det nederste hængsel (2).

5. Fjern forreste venstre fod (4) og flyt den til højre side.

6. Før det nederste hængsel (2) sættes på plads igen, fjernes

hængselstappen (9), og hængslets retning vendes (2). Genmonter det nederste hængsel (2) i venstre side med de to skruer (8).

7. Genmonter hængselstappen (9) i nederste hængsel (2).

8. Sænk døren ned på tappen af nederste hængsel (9).

9. Idet døren holdes i lukkes position, genmonteres det øverste

hængsel (5) i venstre side med de to skruer (1). Stram ikke skruerne (1) før døren er i niveau i forhold til støtteplanet.

10. Genmonter det øverste panel med skruerne (6).

Bemærk: Hvis Servicecenteret udfører vending af døren, regnes det ikke for et garantiindgreb. Vending af fryseboksens låge

1. Fjern skruen i dørens holdetap nederst til højre.

Fig. 1 Fig. 2 Døråbning i venstre side Døråbning i højre side

Trin 1 Fjern de 2 skruer på skabets bagside Trin 2 Løft pladen fra bagsiden, og tag den ud af de forreste fastgørelsespunkter Trin 3 Fjern de 10 skruer på den forreste plastramme og metalhængslet Trin 4 Fjern hængslet og plastrammen Trin 5 Sæt metalhængslet på plads igen med 2 skruer skruer skruer skruer 60202038DK.fm Page 125 Thursday, December 10, 2009 11:58 AM126
