NÁVOD NA OBSLUHU KV 1883 A2+ BAUKNECHT

• Je termostat ve správné poloze?

• Je termostat ve správné poloze?

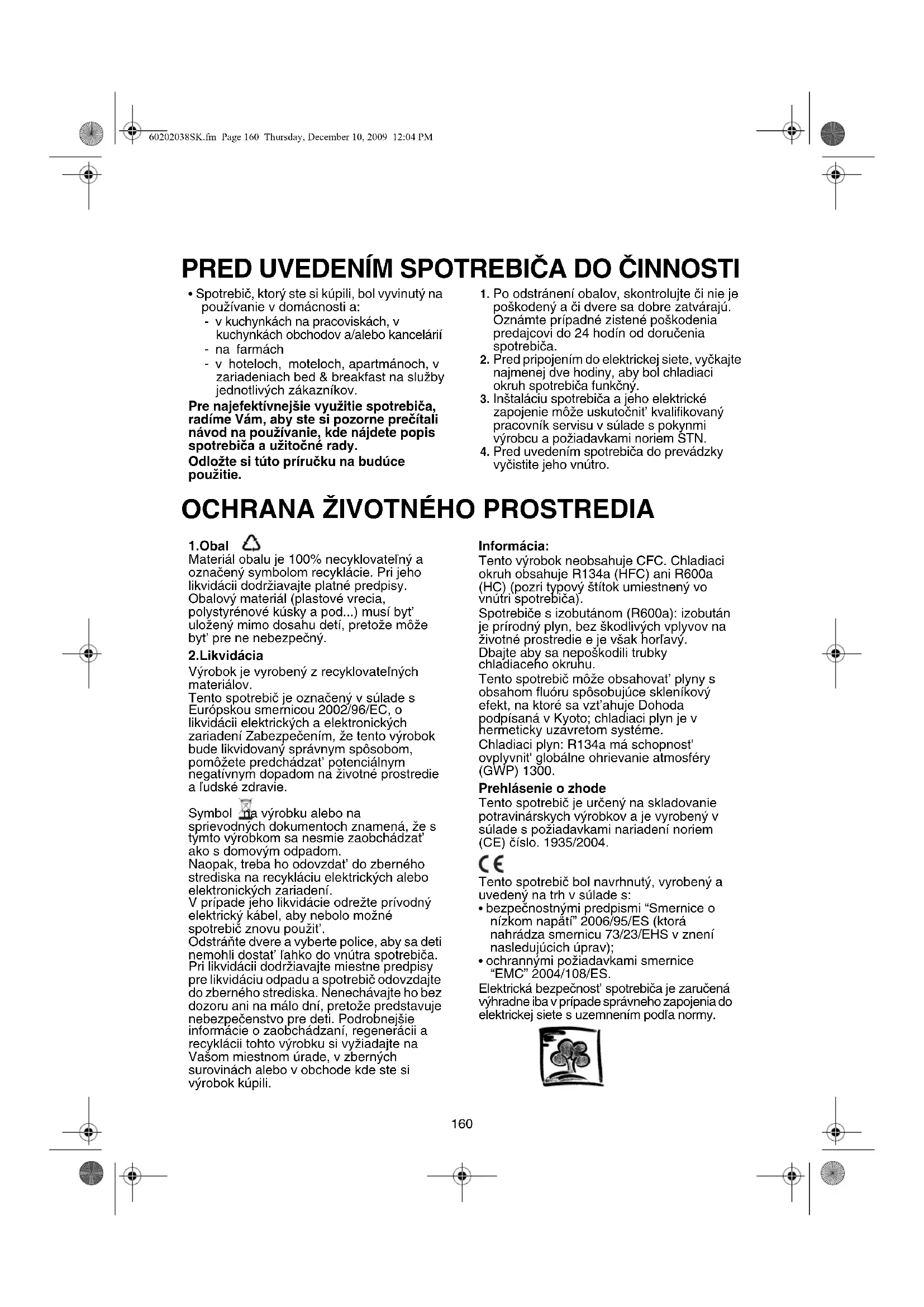

• Spotrebič, ktorý ste si kúpili, bol vyvinutý na používanie v domácnosti a: - v kuchynkách na pracoviskách, v kuchynkách obchodov a/alebo kancelárií - na farmách - v hoteloch, moteloch, apartmánoch, v zariadeniach bed & breakfast na služby jednotlivých zákazníkov. Pre najefektívnejšie využitie spotrebiča, radíme Vám, aby ste si pozorne prečítali návod na používanie, kde nájdete popis spotrebiča a užitočné rady. Odložte si túto príručku na budúce použitie.

1. Po odstránení obalov, skontrolujte či nie je

poškodený a či dvere sa dobre zatvárajú. Oznámte prípadné zistené poškodenia predajcovi do 24 hodín od doručenia spotrebiča.

2. Pred pripojením do elektrickej siete, vyčkajte

najmenej dve hodiny, aby bol chladiaci okruh spotrebiča funkčný.

3. Inštaláciu spotrebiča a jeho elektrické

zapojenie môže uskutočnit’ kvalifikovaný pracovník servisu v súlade s pokynmi výrobcu a požiadavkami noriem STN.

4. Pred uvedením spotrebiča do prevádzky

vyčistite jeho vnútro. 1.Obal Materiál obalu je 100% necyklovateľný a označený symbolom recyklácie. Pri jeho likvidácii dodržiavajte platné predpisy. Obalový materiál (plastové vrecia, polystyrénové kúsky a pod...) musí byt’ uložený mimo dosahu detí, pretože môže byt’ pre ne nebezpečný. 2.Likvidácia Výrobok je vyrobený z recyklovateľných materiálov. Tento spotrebič je označený v súlade s Európskou smernicou 2002/96/EC, o likvidácii elektrických a elektronických zariadení Zabezpečením, že tento výrobok bude likvidovaný správnym spôsobom, pomôžete predchádzat’ potenciálnym negatívnym dopadom na životné prostredie a ľudské zdravie. Symbol na výrobku alebo na sprievodných dokumentoch znamená, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domovým odpadom. Naopak, treba ho odovzdat’ do zberného strediska na recykláciu elektrických alebo elektronických zariadení. V prípade jeho likvidácie odrežte prívodný elektrický kábel, aby nebolo možné spotrebič znovu použit’. Odstráňte dvere a vyberte police, aby sa deti nemohli dostat’ ľahko do vnútra spotrebiča. Pri likvidácii dodržiavajte miestne predpisy pre likvidáciu odpadu a spotrebič odovzdajte do zberného strediska. Nenechávajte ho bez dozoru ani na málo dní, pretože predstavuje nebezpečenstvo pre deti. Podrobnejšie informácie o zaobchádzaní, regenerácii a recyklácii tohto výrobku si vyžiadajte na Vašom miestnom úrade, v zberných surovinách alebo v obchode kde ste si výrobok kúpili. Informácia: Tento výrobok neobsahuje CFC. Chladiaci okruh obsahuje R134a (HFC) ani R600a (HC) (pozri typový štítok umiestnený vo vnútri spotrebiča). Spotrebiče s izobutánom (R600a): izobután je prírodný plyn, bez škodlivých vplyvov na životné prostredie e je však horľavý. Dbajte aby sa nepoškodili trubky chladiaceho okruhu. Tento spotrebič môže obsahovat’ plyny s obsahom fluóru spôsobujúce skleníkový efekt, na ktoré sa vzt’ahuje Dohoda podpísaná v Kyoto; chladiaci plyn je v hermeticky uzavretom systéme. Chladiaci plyn: R134a má schopnost' ovplyvnit' globálne ohrievanie atmosféry (GWP) 1300. Prehlásenie o zhode Tento spotrebič je určený na skladovanie potravinárskych výrobkov a je vyrobený v súlade s požiadavkami nariadení noriem (CE) číslo. 1935/2004. Tento spotrebič bol navrhnutý, vyrobený a uvedený na trh v súlade s:

• bezpečnostnými predpismi “Smernice o nízkom napätí” 2006/95/ES (ktorá nahrádza smernicu 73/23/EHS v znení nasledujúcich úprav);

• ochrannými požiadavkami smernice “EMC” 2004/108/ES. Elektrická bezpečnost’ spotrebiča je zaručená výhradne iba v prípade správneho zapojenia do elektrickej siete s uzemnením podľa normy. 60202038SK.fm Page 160 Thursday, December 10, 2009 12:04 PM161

• Úpravu alebo výmenu prívodného elektrického kábla smie vykonat’ výhradne vyškolený pracovník alebo pracovník servisného strediska.

• Do spotrebiča nevkladajte spreje ani nádobky obsahujúce palivá alebo iné horľavé látky.

Zapnutie spotrebiča Uvedenie spotrebiča do chodu Spotrebič je vybavený vnútornými ovládacími prvkami. Zasuňte zástrčku do zásuvky elektrickej siete. Keď je spotrebič zapojený v sieti, vnútorné osvetlenie sa rozsvieti pri otvorení dverí chladničky. Termostat, umiestnený v chladiacom priestore spotrebiča môžete použit' na reguláciu teploty v chladiacom priestore a v priestore s nízkou teplotou (ak je prítomný). Funkcia regulácie teploty spotrebiča: Termostat automaticky reguluje vnútornú teplotu chladiaceho priestoru a priestoru . Otočením ovládacieho gombíka z polohy 1 na 7 môžete dosiahnut' chladnejšie teploty. V polohe O je spotrebič mimo prevádzky. Pri krátkodobom skladovaní potravín môžete otočit' ovládací gombík do polohy medzi 1 (Min) a 3 (Med). - Pri dlhodobom skladovaní potravín v priestore , otočte ovládací gombík do polohy 3 alebo 4. Poznámka: Vnútorná teplota spotrebiča závisí od teploty vzduchu v miestnosti, frekvencie otvárania dverí a umiestnenia spotrebiča. Nastavenie termostatu zvoľte s ohľadom na tieto faktory. Použitie chladiaceho priestoru Potraviny ukladajte, ako je to znázornené na obrázku. A Varené jedlá B Ryby, mäso C Ovocie a zelenina DFľaše E Syry Poznámka:

• Priestor medzi policami a zadnou stenou chladiaceho priestoru musí zostat' voľný, aby bolo možné prúdenie vzduchu.

• Tekutiny skladujte v uzavretých nádobách. Upozornenie Pri skladovaní zeleniny s vysokým obsahom vody sa môže na stenách skladovacích nádob na ovocie a zeleninu tvorit' vodný kondenzát: tento však nemá vplyv na riadnu prevádzku spotrebiča. 60202038SK.fm Page 162 Thursday, December 10, 2009 12:04 PM163 AKO POUŽÍVAŤ PRIESTOR S NÍZKOU TEPLOTOU Priestor s nízkou teplotou je označený . V priestore môžete skladovat’ mrazené potraviny po dobu skladovania uvedenú na ich obale a zmrazovat’ cerstvé potraviny. Množstvo čerstvých potravín, ktoré sa môžu zmrazit' za 24 hodín sa uvádza na typovom štítku. Poznámka: Priestor s nízkou teplotou dokáže udržat' teplotu vhodnú pre skladovanie potravín aj v prípade výpadku dodávky elektrickej energie. Napriek tomu Vám odporúčame počas výpadku prúdu dvere neotvárat'. Zmrazovanie čerstvých potravín (iba v priestore ) Dôležité upozornenie

• Čerstvé potraviny pred zmrazovaním zabaľte a pevne uzavrite do: hliníkovej fólie, plastovej fólie, vzducho- a vodotesných plastových vreciek, uzavretých polyetylénových nádob a osobitných zmrazovacích nádob.

• Potraviny, ktoré chcete zmrazit', uložte do vrchného oddelenia, pričom okolo balíčkov nechajte dostatočný priestor pre prúdenie vzduchu.

• Na lepšie zmrazenie vložených potravín nastavte ovládací gombík termostatu zo strednej polohy smerom k nižším číslam.

• Potraviny sa úplne zmrazia za 24 hodín. Spotrebiče s priestorom označeným Tabuľka vedľa znázorňuje odporúčaný maximálny čas skladovania mrazených čerstvých potravín. Pri nákupe mrazených potravinárskych výrobkov:

• Presvedčte sa, či obal nie je porušený, pretože potraviny sa mohli znehodnotit'. Ak je balíček vydutý alebo sú na ňom vlhké škvrny, je to príznakom nevhodného uchovávania a možného čiastočného rozmrazenia potravín počas skladovania.

• Pri nákupe si nechávajte nákup mrazených potravín na koniec a dopravujte ich v teploizolačných vreckách.

• Mrazené výrobky uložte do priestoru s nízkou teplotou ihneď po príchode domov.

• Vždy sa riaďte pokynmi pre skladovanie uvedenými na obale. Príprava ľadových kociek

• Naplňte misku na ľad do 2/3 jej výšky a vložte ju do priestoru s nízkou teplotou.

• Ak sa nádobka na ľad primrazila ku dnu priestoru s nízkou teplotou, nepoužívajte na jej uvoľnenie ostré alebo špicaté predmety.

Pred údržbou alebo čistením spotrebiča vytiahnite prívodný kábel. V každom prípade odpojte spotrebič zo siete. Rozmrazovanie chladiaceho priestoru je úplne automatické. Kvapky vody na zadnej stene chladiaceho priestoru sú znakom prebiehajúceho periodického automatického rozmrazovacieho cyklu. Rozmrazená voda sa odvádza do odtokového otvoru a do nádobky, odkiaľ sa odparuje. Odtokový otvor na rozmrazenú vodu pravidelne čistite, aby ste zaistili nepretržitý riadny odtok rozmrazenej vody von z chladiaceho priestoru. Rozmrazovanie priestoru s nízkou teplotou Priestor s nízkou teplotou rozmrazujte raz až dvakrát ročne alebo pri nadmernom množstve ľadu. Tvorba námrazy je úplne bežný jav. Množstvo a rýchlost' závisí od izbovej teploty, vlhkosti a od frekvencie otvárania dverí. Ľad sa tvorí najmä v hornej časti priestoru, je bežným javom a nevplýva na riadne fungovanie spotrebiča. Podľa možnosti mraziaci priestor rozmrazujte, keď je takmer prázdny.

• Vyberte potraviny z mraziaceho priestoru, zabaľte ich do novín a uložte ich spoločne na studené miesto alebo do prenosnej chladničky.

• Dvere nechajte otvorené, aby sa námraza mohla roztopit'.

• Vyčistite vnútro špongiou namočenou vo vlažnej vode, prípadne s neutrálnym čistiacim prostriedkom. Nepoužívajte abrazívne čistiace prostriedky.

• Pravidelne vyčistite vetracie mriežky a kondenzátor na zadnej časti spotrebiča vysávačom alebo kefou.

• Počas rozmrazovania vyčistite vnútro nízkoteplotného priestoru (ak ho model obsahuje).

• Pravidelne čistite vnútro chladiaceho priestoru špongiou namočenou v teplej vode, prípadne s neutrálnym čistiacim prostriedkom. Vnútro opláchnite a vysušte mäkkou handričkou. Nepoužívajte abrazívne prostriedky.

• Vyčistite spotrebič zvonka mäkkou handričkou, navlhčenou vo vode. Nepoužívajte abrazívne prostriedky, čističe škvŕn (napr. acetón, trichlóretylén) ani ocot. Výmena žiarovky: Pri výmene žiarovky dodržiavajte nasledujúci postup:

• Odpojte spotrebič z elektrickej siete

• Zatlačte na jazýčky na bokoch krytu žiarovky a vyberte kryt.

• Vymeňte žiarovku za novú s výkonom max. 10 W.

2. Teplota nie je dostatočne nízka.

• Sú dvere dobre zatvorené?

• Neprekážajú skladované potraviny správnemu zatvoreniu dverí?

• Nie je spotrebič umiestnený blízko tepelného zdroja?

• Je ovládač termostatu nastavený do správnej polohy?

• Nie sú vetracie otvory zakryté?

3. Teplota je príliš nízka.

• Je ovládač termostatu nastavený do správnej polohy?

4. Spotrebič je nadmerne hlučný.

• Bol spotrebič nainštalovaný správne?

• Nedotýkajú sa rúrky vzadu zadnej steny alebo nevibrujú?

5. V spodnej časti chladničky sa

6. Nadmerná tvorba ľadu v priestore s

• Neprekážajú skladované potraviny správnemu zatvoreniu dverí? Poznámka:

vyriešit' samostatne (pozrite “Príručka na odstraňovanie problémov”).

2. Znovu zapnite domáci spotrebič a

presvedčte sa, či problém naďalej pretrváva. Ak problém pretrváva aj naďalej, vypnite spotrebič znovu a pred opakovaným zapnutím počkajte jednu hodinu.

3. Ak problém pretrváva aj naďalej, zavolajte

• Spotrebič neumiestňujte v blízkosti tepelných zdrojov. Umiestnenie v horúcom prostredí, priame pôsobenie slnečného žiarenia alebo umiestnenie v blízkosti tepelných zdrojov (ohrievače, radiátory, sporáky) vedie k zvýšeniu spotreby, preto sa jej treba vyhýbat'.

• Ak toto nie je možné, je nevyhnutné dodržiavat' tieto minimálne vzdialenosti:

• 30 cm od sporákov na uhlie alebo naftu;

• 3 cm od elektrických alebo plynových sporákov.

• Ak sú vymedzovacie vložky súčast'ou výbavy, namontujte ich na zadnú čast' kondenzátora umiestnenom na zadnej stene spotrebiča (pozri obrázok).

• Aby ste dosiahli čo najvyššiu účinnost', nechajte nad spotrebičom voľný priestor aspoň 5 cm a presvedčte sa, či priľahlé kuchynské zariadenie umožňuje dostatočné prúdenie vzduchu.

• Spotrebič umiestnite na suchom a dobre vetranom mieste. Skontrolujte, či je vo vodorovnej polohe. Polohu upravte reguláciou predných nožičiek.

• Namontujte príslušenstvo. Zapojenie do elektrickej siete

• Elektrické zapojenie musí zodpovedat' požiadavkám platných noriem STN.

• Údaje o napätí, príkone a elektrickom krytí sa uvádzajú na typovom štítku umiestnenom vnútri spotrebiča.

• Podľa noriem STN musí byt' spotrebič uzemnený. Výrobca odmieta akúkoľvek zodpovednost' za úraz osôb alebo zvierat a za škody na majetku spôsobené nedodržaním vyššie uvedených požiadaviek.

• Ak zástrčka a zásuvka nie sú toho istého typu, dajte zásuvku vymenit' kvalifikovanému elektrikárovi.

• Nepoužívajte predlžovacie káble ani rozdvojky. Odpojenie spotrebiča Zabezpečte možnost' odpojenia spotrebiča zo siete vytiahnutím zástrčky zo zásuvky, alebo pomocou dvojpólového vypínača zapojeného pred zásuvkou. 60202038SK.fm Page 167 Thursday, December 10, 2009 12:04 PM168 Možnost' zmeny smeru otvárania dverí Možnost' zmeny smeru otvárania dverí Dvere chladničky sa môžu otvárat' sprava alebo zľava. Pri dodávke sa dvere spotrebiča otvárajú zľava. Aby ste zmenili smer otvárania dverí, postupujte podľa nasledujúcich pokynov. Poznámka: Pred zmenou smeru otvárania dverí odpojte spotrebič od elektrickej siete alebo vypnite napájanie.

4. Vyberte dve skrutky (8), pričom pridržte spodný záves

(2). Vyberte spodný záves (2).

5. Vyberte prednú ľavú nožičku (4) a premiestnite ju na

6. Predtým, ako premiestnite spodný záves (2), vyberte

9. Držiac dvere v zatvorenej polohe namontujte spät' horný

záves (5) na ľavú stranu, použite dve skrutky (1). Skrutky neut'ahujte (1), kým dvere nebudú vo vodorovnej polohe vzhľadom na spodný okraj.

10. Namontujte spät' horný panel, použite príslušné skrutky

(6). Poznámka: Smer otvárania dverí môžete zmenit'. Ak túto operáciu vykonáva popredajný servis, ide o platenú službu, na ktorú sa nevzt'ahuje záruka. Obrátenie dvierok vnútorného oddelenia

5. namontujte všetky diely na opačnú stranu.

obr. 1 obr. 2 Otváranie dverí z ľavej strany Otváranie dverí z pravej strany

Operácia č. 1 Vyberte 2 skrutky na zadnej strane spotrebiča Operácia č. 2 Nadvihnite platňu zo zadnej strany a vyberte ju z predných bodov upevnenia Operácia č. 3 Vyberte 10 skrutiek z predného plastového rámu a kovového závesu Operácia č. 4 Vyberte záves a plastový rám Operácia č. 5 Kovový záves umiestnite spät’ a upevnite ho 2 skrutkami skrutky skrutky skrutky 60202038SK.fm Page 169 Thursday, December 10, 2009 12:04 PM
