INSTRUKCJA OBSŁUGI KV 1883 A2+ BAUKNECHT

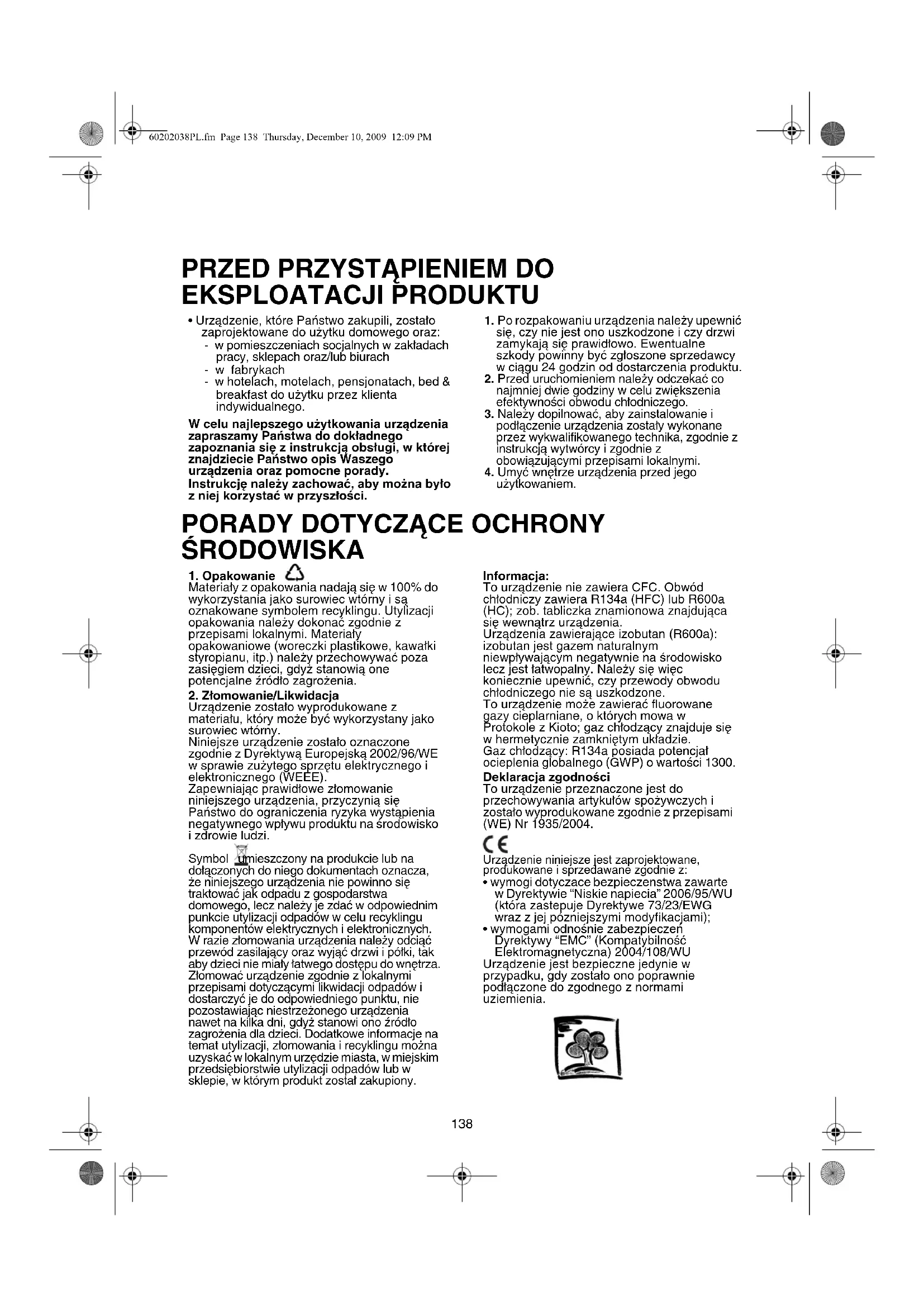

• Urządzenie, które Państwo zakupili, zostało zaprojektowane do użytku domowego oraz: - w pomieszczeniach socjalnych w zakładach pracy, sklepach oraz/lub biurach - w fabrykach - w hotelach, motelach, pensjonatach, bed & breakfast do użytku przez klienta indywidualnego. W celu najlepszego użytkowania urządzenia zapraszamy Państwa do dokładnego zapoznania się z instrukcją obsługi, w której znajdziecie Państwo opis Waszego urządzenia oraz pomocne porady. Instrukcję należy zachować, aby można było z niej korzystać w przyszłości.

1. Po rozpakowaniu urządzenia należy upewnić

się, czy nie jest ono uszkodzone i czy drzwi zamykają się prawidłowo. Ewentualne szkody powinny być zgłoszone sprzedawcy w ciągu 24 godzin od dostarczenia produktu.

2. Przed uruchomieniem należy odczekać co

najmniej dwie godziny w celu zwiększenia efektywności obwodu chłodniczego.

3. Należy dopilnować, aby zainstalowanie i

podłączenie urządzenia zostały wykonane przez wykwalifikowanego technika, zgodnie z instrukcją wytwórcy i zgodnie z obowiązującymi przepisami lokalnymi.

4. Umyć wnętrze urządzenia przed jego

Materiały z opakowania nadają się w 100% do wykorzystania jako surowiec wtórny i są oznakowane symbolem recyklingu. Utylizacji opakowania należy dokonać zgodnie z przepisami lokalnymi. Materiały opakowaniowe (woreczki plastikowe, kawałki styropianu, itp.) należy przechowywać poza zasięgiem dzieci, gdyż stanowią one potencjalne źródło zagrożenia.

2. Złomowanie/Likwidacja

Urządzenie zostało wyprodukowane z materiału, który może być wykorzystany jako surowiec wtórny. Niniejsze urządzenie zostało oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi. Symbol umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że niniejszego urządzenia nie powinno się traktować jak odpadu z gospodarstwa domowego, lecz należy je zdać w odpowiednim punkcie utylizacji odpadów w celu recyklingu komponentów elektrycznych i elektronicznych. W razie złomowania urządzenia należy odciąć przewód zasilający oraz wyjąć drzwi i półki, tak aby dzieci nie miały łatwego dostępu do wnętrza. Złomować urządzenie zgodnie z lokalnymi przepisami dotyczącymi likwidacji odpadów i dostarczyć je do odpowiedniego punktu, nie pozostawiając niestrzeżonego urządzenia nawet na kilka dni, gdyż stanowi ono źródło zagrożenia dla dzieci. Dodatkowe informacje na temat utylizacji, złomowania i recyklingu można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Informacja: To urządzenie nie zawiera CFC. Obwód chłodniczy zawiera R134a (HFC) lub R600a (HC); zob. tabliczka znamionowa znajdująca się wewnątrz urządzenia. Urządzenia zawierające izobutan (R600a): izobutan jest gazem naturalnym niewpływającym negatywnie na środowisko lecz jest łatwopalny. Należy się więc koniecznie upewnić, czy przewody obwodu chłodniczego nie są uszkodzone. To urządzenie może zawierać fluorowane gazy cieplarniane, o których mowa w Protokole z Kioto; gaz chłodzący znajduje się w hermetycznie zamkniętym układzie. Gaz chłodzący: R134a posiada potencjał ocieplenia globalnego (GWP) o wartości 1300. Deklaracja zgodności To urządzenie przeznaczone jest do przechowywania artykułów spożywczych i zostało wyprodukowane zgodnie z przepisami (WE) Nr 1935/2004. Urządzenie niniejsze jest zaprojektowane, produkowane i sprzedawane zgodnie z:

• wymogi dotyczace bezpieczenstwa zawarte w Dyrektywie “Niskie napiecia” 2006/95/WU (która zastepuje Dyrektywe 73/23/EWG wraz z jej pózniejszymi modyfikacjami);

• wymogami odnośnie zabezpieczeń Dyrektywy “EMC” (Kompatybilność Elektromagnetyczna) 2004/108/WU Urządzenie jest bezpieczne jedynie w przypadku, gdy zostało ono poprawnie podłączone do zgodnego z normami uziemienia. 60202038PL.fm Page 138 Thursday, December 10, 2009 12:09 PM139 ŚRODKI OSTROŻNOŚCI I WSKAZÓWKI OGÓLNE INSTALACJA

• Przemieszczanie oraz instalacja produktu muszą być wykonane przez dwie lub więcej osób.

• Podczas przesuwania urządzenia należy uważać, aby nie uszkodzić posadzki (np. parkietu).

• Podczas instalacji należy uważać, by produkt nie uszkodził kabla zasilającego.

• Nie ustawiać urządzenia zbyt blisko źródła ciepła.

• W celu zagwarantowania odpowiedniej wentylacji należy pozostawić trochę wolnej przestrzeni z obydwu stron urządzenia oraz nad nim lub postąpić według szczegółowej instrukcji.

• Należy uważać, aby nie przykrywać ani nie zatykać otworów wentylacyjnych urządzenia.

• Należy uważać, aby nie uszkodzić obiegu czynnika chłodniczego w urządzeniu.

• Zainstalować i wypoziomować urządzenie na podłodze będącej w stanie utrzymać jego ciężar, w odpowiednim do jego wymiarów i przeznaczenia pomieszczeniu.

• Urządzenie należy ustawić w miejscu suchym i dobrze wentylowanym. Urządzenie zostało przewidziane do funkcjonowania w środowisku, w którym temperatura zawiera się w następujących zakresach, zależnych od klasy klimatycznej podanej na tabliczce znamionowej: sprawność urządzenia może ulec pogorszeniu, w przypadku dłuższej eksploatacji w temperaturze wyższej lub niższej w stosunku do podanego przedziału.

• Sprawdzić czy napięcie zasilania podane na tabliczce znamionowej odpowiada napięciu sieci.

• Nie używać ani prostych, ani wielokrotnych rozgałęźników lub przedłużaczy.

• W celu podłączenia urządzenia do sieci wodnej użyć nowego przewodu rurowego należącego do jego wyposażenia, a nie używać przewodu należącego do poprzedniego produktu.

• Przeróbki lub wymiana kabla zasilającego mogą być wykonywane wyłącznie przez wykwalifikowany personel lub autoryzowany serwis techniczny.

• Odłączenie urządzenia od gniazdka zasilającego musi być możliwe przez wyciągnięcie wtyczki lub za pomocą wyłącznika dwubiegunowego znajdującego się przed wtyczką, w łatwo dostępnym miejscu. BEZPIECZEŃSTWO

• Nie wkładać do urządzenia pojemników pod ciśnieniem ani pojemników zawierających paliwa lub substancje łatwopalne.

• Nie przechowywać i nie używać benzyny, gazu lub łatwopalnych płynów w pobliżu urządzenia lub w pobliżu innego sprzętu elektrycznego. Opary wydzielające się z tych substancji mogłyby spowodować pożar lub wybuch.

• W celu przyspieszenia odszraniania nie wolno stosować urządzeń mechanicznych, elektrycznych lub chemicznych innych od zalecanych przez producenta.

• Nie stosować żadnych urządzeń elektrycznych w komorach urządzenia, jeżeli wyraźnie nie są one zalecane przez producenta.

• Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu udostępnionej przez osoby odpowiadające za ich bezpieczeństwo.

• Aby uniknąć niebezpieczeństwa zablokowania się wewnątrz i uduszenia, nie należy dopuszczać, aby dzieci bawiły się bądź chowały w środku urządzenia.

• Nie połknąć płynu (nietoksyczny) zawartego we wkładach chłodniczych, jeśli obecne.

• Nie jeść kostek lodu lub lodów zaraz po ich wyjęciu z zamrażalnika, ponieważ mogłyby spowodować zimne oparzenia. UŻYTKOWANIE

• Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia, należy wyjąć wtyczkę z gniazdka lub odłączyć zasilanie elektryczne.

• Wszystkie urządzenia wyposażone w wytwarzacz lodu i w dystrybutor wody muszą być podłączone do sieci wody pitnej (o ciśnieniu sieci wodnej zawartym w przedziale: 1,7 – 8,1 bar (25 i 117 PSI). Wytwarzacze lodu i/lub dystrybutory wody, które nie są podłączone bezpośrednio do sieci wodnej, muszą być napełniane wyłącznie wodą pitną.

• Używać przedziału chłodziarki tylko do przechowywania artykułów świeżych a przedziału zamrażarki do przechowywania mrożonek, zamrażania świeżej żywności i do wytwarzania kostek lodu.

• Nie przechowywać w zamrażalniku szklanych pojemników zawierających płyny, ponieważ mogłyby wybuchnąć. Producent nie bierze na siebie żadnej odpowiedzialności w razie nieprzestrzegania wymienionych powyżej środków ostrożności i zaleceń. Klasa Klimatyczna Temp. Otocz. (°C) Temp. Otocz. (°F) SN Od 10 do 32 Od 50 do 90 N Od 16 do 32 Od 61 do 90 ST Od 16 do 38 Od 61 do 100 T Od 16 do 43 Od 61 do 110 60202038PL.fm Page 139 Thursday, December 10, 2009 12:09 PM140

JAK URUCHOMIĆ KOMORĘ CHŁODZIARKI

Uruchomienie urządzenia Rozruch urządzenia Urządzenie posiada przyciski sterujące wewnętrzne. Włożyć wtyczkę do sieci zasilającej. Gdy urządzenie jest podłączone, oświetlenie wewnętrzne zapala się przy otwarciu drzwi chłodziarki. Termostat, umieszczony w komorze chłodzącej urządzenia, umożliwia regulację temperatury w komorze chłodziarki i w komorze niskiej temperatury (jeśli jest). Regulacja temperatury produktu: Termostat reguluje automatycznie temperaturę wewnętrzną chłodziarki i w komorze . Obracając pokrętło z położenia 1 do 7 ustawiamy coraz niższą temperaturę. W położeniu 0 urządzenie nie działa. Do przechowywania żywności przez krótki czas pokrętło termostatu można ustawić pomiędzy 1 (Min.) a 3 (Med). - Przy przechowywaniu żywności przez długi czas w komorze ustawić pokrętło na 3 lub 4. Uwaga: Temperatury wewnętrzne są także zależne od temperatury otoczenia, od miejsca, w którym stoi urządzenie oraz od częstotliwości otwierania jego drzwi. Położenia pokrętła termostatu powinny zmieniać się zależnie od tych czynników. Jak przechowywać produkty spożywcze w komorze chłodziarki Produkty spożywcze należy wkładać tak, jak to podano na ilustracji. A Potrawy gotowane B Ryby, mięso C Owoce i warzywa DButelki ESery Uwagi:

• Wolna przestrzeń pomiędzy półkami a wewnętrzną tylną ścianą chłodziarki umożliwia swobodny przepływ powietrza.

• Nie należy umieszczać żywności w bezpośrednim kontakcie z tylną ścianką komory chłodziarki.

• Nie wkładać do chłodziarki gorącej żywności.

• Napoje należy przechowywać w zamkniętych pojemnikach. Uwaga Przechowywanie warzyw o wysokiej zawartości wody powoduje powstawanie kondensatu na szklanej półce szuflady na owoce i warzywa: nie ma to wpływu na prawidłowe działanie chłodziarki. 60202038PL.fm Page 140 Thursday, December 10, 2009 12:09 PM141

JAK URUCHOMIĆ KOMORĘ NISKIEJ

TEMPERATURY Komora niskiej temperatury jest na . W komorze można przechowywać mrożonki przez okres podany na opakowaniu, a także można zamrażać świeże produkty. Ilość świeżych produktów, jakie można zamrozić w ciągu 24 godzin, jest podana na tabliczce znamionowej. Uwaga: Komora niskiej temperatury może utrzymywać odpowiednią temperaturę do przechowywania żywności nawet w przypadku przerw w zasilaniu. Zaleca się jednak, aby w tym czasie nie otwierać drzwi komory. Jak postępować w przypadku zamrażania świeżych produktów (tylko w komorze ) Ważne

• Świeży produkt przeznaczony do zamrożenia, należy szczelnie zapakować w: folię aluminiową, folię przeźroczystą, szczelne opakowania z tworzywa, pojemniki polietylenowe z pokrywkami, pojemniki zamrażalnikowe, o ile nadają się do zamrażania żywności.

• Ułożyć produkty przeznaczone do zamrożenia w przegrodzie górnej, pozostawiając dostateczne odstępy pomiędzy opakowaniami, aby umożliwić swobodny przepływ powietrza.

• Aby zamrażanie, gdy do komory zamrażarki zostały włożone produkty, przebiegało w sposób optymalny, należy obrócić pokrętło termostatu o połowę działki w kierunku niższych liczb.

• Po 24 godzinach mrożenie jest zakończone. Dla urządzeń z komorą Czas przechowywania świeżej zamrożonej żywności podany jest w załączonej tabeli. W momencie zakupu mrożonek należy upewnić się, czy:

• Opakowanie lub paczka nie są uszkodzone, gdyż jakość produktu może ulec obniżeniu. Jeśli opakowanie jest napęczniałe lub z plamkami wilgoci, oznacza to, że produkt nie był przechowywany w optymalnych warunkach i mógł się zacząć rozmrażać.

• Mrożonki należy kupować w końcowej fazie zakupów, a do ich przenoszenia trzeba używać toreb termicznych.

• Po powrocie do domu należy niezwłocznie włożyć je do komory niskiej temperatury.

• Nie można zamrażać ponownie produktów częściowo rozmrożonych, lecz należy spożyć je w ciągu 24 godzin.

• Unikać albo zredukować do minimum wahania temperatury. Przestrzegać daty przydatności do spożycia, podanej na opakowaniu.

• Należy zawsze postępować według instrukcji przechowywania mrożonek umieszczonej na opakowaniu. Wytwarzanie kostek lodu

• Należy napełnić wodą odpowiednią wanienkę do poziomu 2/3 i umieścić ją w komorze niskiej temperatury

• W celu wyjęcia pojemniczka z lodem przymarzniętego do dna komory niskiej temperatury nie wolno używać ostrych lub kłujących narzędzi.

• Aby ułatwić wyjęcie kostek lodu z wanienki, należy ją lekko zgiąć.

CHŁODZIARKĘ Przed przystąpieniem do jakiejkolwiek czynności konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazdka, aby odłączyć urządzenie od zasilania z sieci elektrycznej. Odszranianie komory chłodziarki następuje całkowicie automatycznie. Faza automatycznego odszraniania ujawnia się poprzez obecność pojedynczych kropel wody na tylnej ściance komory chłodniczej. Woda pochodząca z odszraniania ścieka samoczynnie do otworu spustowego, zbiera się w pojemniku, skąd wyparowuje. Regularnie czyścić cały otwór spustowy wody po odszronieniu, aby zagwarantować jej stały i prawidłowy spust. Odszranianie komory niskich temperatur Zaleca się przeprowadzanie odszraniania komory niskiej temperatury 1 lub 2 razy do roku oraz wówczas, gdy powstała nadmierna warstwa szronu. Powstawanie szronu jest zjawiskiem normalnym. Ilość i szybkość odkładania się szronu zależy od warunków otoczenia oraz od częstotliwości otwierania drzwi. Odkładanie się szronu, zwłaszcza w górnej części komory, jest zjawiskiem normalnym i nie zagraża prawidłowej pracy urządzenia. Radzimy Państwu wykonać odszranianie wówczas, gdy zapasy żywności są minimalne.

• Otworzyć drzwi, wyjąć wszystkie produkty spożywcze, zawinąć je ciasno w papier gazetowy i umieścić w miejscu bardzo chłodnym lub w torbie termicznej.

• Pozostawić otwarte drzwi, aby umożliwić roztopienie się lodu.

• Wnętrze należy czyścić wilgotną gąbką zamoczoną w ciepłej wodzie i/lub neutralnym detergencie. Nie używać produktów ściernych.

• Dokładnie opłukać i wytrzeć wnętrze.

• Włożyć wtyczkę do gniazdka.

• Należy okresowo czyścić za pomocą odkurzacza lub szczotki kratki wentylacyjne oraz skraplacz, znajdujący się w tylnej części urządzenia.

• Części zewnętrzne czyścić miękką szmatką. Długa nieobecność

1. Opróżnić całkowicie chłodziarkę.

2. Odłączyć urządzenie od sieci elektrycznej.

3. Odszronić i wyczyścić wnętrze.

4. Aby nie dopuścić do powstania pleśni, przykrych

zapachów i utlenienia, należy pozostawiać otwarte drzwi, jeśli urządzenie nie pracuje.

5. Wyczyścić urządzenie.

• Komora niskich temperatur (zależnie od modelu) powinna być czyszczona podczas odszraniania.

• Wnętrze komory chłodziarki należy czyścić wilgotną gąbką, zamoczoną w ciepłej wodzie i/lub neutralnym detergencie. Spłukać i wytrzeć miękką szmatką. Nie używać środków ściernych.

• Części zewnętrzne czyścić miękką szmatką zamoczoną w wodzie. Nie stosować past ani myjek ściernych, wywabiaczy (np. aceton, tri) ani octu. Wymiana żarówki: W razie wymiany żarówki postępować następująco:

• Odłączyć urządzenie od sieci elektrycznej

• Wcisnąć wypustki na bokach pokrywy żarówki i zdjąć ją.

• Wymienić żarówkę na nową o mocy niewiększej niż 10 W.

• Założyć pokrywę żarówki i poczekać 5 minut przed ponownym podłączeniem urządzenia. 60202038PL.fm Page 143 Thursday, December 10, 2009 12:09 PM144

INSTRUKCJA WYSZUKIWANIA USTEREK

Gdy słyszysz takie odgłosy

1. Urządzenie nie działa.

• Czy nie ma przerwy w zasilaniu?

• Czy wtyczka jest dobrze włożona do gniazdka?

• Czy jest załączony dwubiegunowy wyłącznik prądu?

• Czy nie jest przepalony bezpiecznik?

• Czy kabel zasilający nie jest uszkodzony?

• Czy termostat jest ustawiony w położeniu z (Stop)?

2. Temperatura wewnątrz komór nie jest

• Czy drzwi są prawidłowo zamknięte?

• Czy produkty nie przeszkadzają w zamknięciu drzwi?

• Czy urządzenie nie stoi blisko źródła ciepła?

• Czy termostat jest ustawiony prawidłowo?

• Czy nie ma ograniczenia w przepływie powietrza?

3. Temperatura wewnątrz komory

chłodniczej jest zbyt niska.

• Czy termostat jest ustawiony prawidłowo?

4. Urządzenie nadmiernie hałasuje.

• Czy urządzenie zostało prawidłowo zainstalowane?

• Czy rurki w tylnej części stykają się lub drgają?

5. Na dnie komory chłodziarki znajduje się

• Czy nie jest zatkany spust wody z odszraniania?

6. Nadmierna ilość szronu w komorze

niskiej temperatury.

• Czy drzwi są prawidłowo zamknięte?

• Czy produkty nie przeszkadzają w zamknięciu drzwi? Uwagi:

• Furkot, szum z rozprężania, pochodzące z obwodu chłodniczego są zjawiskiem normalnym. ..Twoje urządzenie żyje!!! 60202038PL.fm Page 144 Thursday, December 10, 2009 12:09 PM145 SERWIS TECHNICZNY Przed skontaktowaniem się z Serwisem Technicznym:

1. Sprawdzić, czy nie ma możliwości

samodzielnego usunięcia usterki (Patrz “Instrukcja wyszukiwania usterek”).

2. Uruchomić ponownie urządzenie, aby

upewnić się czy usterka nie ustąpiła. Jeśli wynik jest negatywny, wyłączyć ponownie urządzenie i powtórzyć sprawdzian po godzinie.

3. Jeżeli rezultat jest w dalszym ciągu

negatywny, należy skontaktować się z Serwisem Technicznym. Należy podać:

• numer serwisowy (numer po słowie SERVICE, na tabliczce znamionowej, znajdującej się wewnątrz urządzenia)

• numer telefonu wraz z numerem kierunkowym. INSTALACJA

• Urządzenie należy zainstalować z dala od źródeł ciepła. Instalacja w ciepłym pomieszczeniu, wystawienie na bezpośrednie działanie promieni słonecznych lub umieszczenie w pobliżu źródła ciepła (kaloryfery, piecyki) spowoduje zwiększenie zużycia energii i należy tego unikać.

• Jeśli nie jest to możliwe, należy przestrzegać następujących minimalnych odległości:

• 30 cm od kuchenek węglowych lub naftowych;

• 3 cm od kuchenek elektrycznych i/lub gazowych.

• Założyć części odległościowe (zależnie od modelu) na tylnej części skraplacza umieszczonego z tyłu urządzenia (patrz rysunek).

• Aby zapewnić optymalną pracę urządzenia należy pozostawić ponad nim co najmniej 5 cm wolnej przestrzeni, zaś sąsiadujące meble ustawić w dostatecznej odległości, dla umożliwienia minimalnej cyrkulacji powietrza.

• Urządzenie należy ustawić poziomo, w miejscu suchym i dobrze przewietrzanym, regulując w razie potrzeby przednie nóżki.

• Zamontować dostarczone akcesoria. Podłączenie elektryczne

• Podłączenie musi być zgodne z obowiązującymi przepisami lokalnymi.

• Dane dotyczące napięcia i pobieranej mocy są podane na tabliczce znamionowej, znajdującej się wewnątrz urządzenia.

• Uziemienie urządzenia jest obowiązkowe, zgodnie z przepisami prawa. Producent nie ponosi jakiejkolwiek odpowiedzialności z tytułu ewentualnych szkód u osób, zwierząt lub strat materialnych wynikających z nieprzestrzegania tych norm.

• Jeśli wtyczka i gniazdko nie są tego samego typu, należy zwrócić się do wykwalifikowanego montera, aby wymienił gniazdko.

• Nie używać przedłużaczy ani rozdzielaczy. Odłączenie od sieci elektrycznej Musi istnieć możliwość odłączenia, poprzez wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego zainstalowanego przed gniazdkiem. 60202038PL.fm Page 145 Thursday, December 10, 2009 12:09 PM146 Przekładanie drzwi na przeciwną stronę Przekładanie drzwi na przeciwną stronę Drzwiczki chłodziarki mogą otwierać się na stronę lewą lub prawą. Przy dostawie drzwiczki urządzenia otwierają się w prawo. Aby zmienić kierunek otwierania drzwiczek, postępować według poniższych wskazówek. Uwaga: Przed przełożeniem drzwiczek należy odłączyć urządzenie od zasilania sieciowego lub wyłączyć zasilanie.

1. Wyjąć wkręty (6) przytrzymując płytę górną (7) przylegle

do urządzenia. Zdjąć płytę górną

2. Wyjąć dwa wkręty (1) przytrzymując zawias górny (5)

(strona prawa) przylegle do konstrukcji. Zdjąć zawias górny (5).

3. Podnosząc drzwiczki zdjąć je ze sworznia zawiasu

dolnego i położyć ja na nierysującej powierzchni.

4. Wyjąć dwa wkręty (8) podtrzymując zawias dolny (2).

Zdjąć zawias dolny (2).

5. Zdjąć przednią lewą nóżkę (4) i przełożyć ją na stronę

6. Przed przełożeniem zawiasu dolnego (2), zdjąć sworzeń

zawiasu (9) i odwrócić kierunek zawiasu (2). Założyć zawias dolny (2) po stronie lewej za pomocą dwóch wkrętów (8).

7. Włożyć sworzeń zawiasu (9) w zawias dolny (2).

8. Opuścić drzwiczki na sworzeń zawiasu dolnego (9).

9. Przytrzymując drzwiczki zamknięte, zamontować zawias

górny (5) za pomocą dwóch wkrętów (1) po stronie lewej. Nie dokręcać wkrętów (1) przed wypoziomowaniem drzwiczek względem płaszczyzny oparcia.

10. Zamontować płytę górną za pomocą wkrętów (6).

Uwaga: Jeżeli technik z Serwisu wykona zamianę zawiasów drzwi, aby otwierały się w przeciwną stronę, to czynność ta nie jest wykonywana w ramach gwarancji. Odwracanie drzwiczek komory wewnętrznej

1. Zdjąć wkręt sworznia podtrzymującego drzwi z dołu po

2. Wyjąć zaślepkę z lewej strony.

3. Zdjąć dwie osłony wkrętów z lewej strony.

4. Odkręcić dwa wkręty.

5. Zainstalować wszystko z drugiej strony.

rys. 1 rys. 2 Otwieranie drzwiczek w prawo Otwieranie drzwiczek w lewo

Czynność nr 1 Wykręcić 2 śruby z tyłu urządzenia Czynność nr 2 Podnieść płytę z tyłu i wyjąć ją z punktów zamocowania znajdujących się z przodu Czynność nr 3 Wykręcić 10 śrub z plastikowej ramy z przodu oraz z metalowego zawiasu Czynność nr 4 Wyjąć zawias oraz plastikową ramę Czynność nr 5 Z powrotem zamontować metalowy zawias i dokręcić 2 śruby śruby śruby śruby 60202038PL.fm Page 147 Thursday, December 10, 2009 12:09 PM148
