MANUAL DE USUARIO KV 1883 A2+ BAUKNECHT

INSTRUCCIONES PARA EL USO

GUÍA PARA LA SOLUCIÓN DE PROBLEMAS

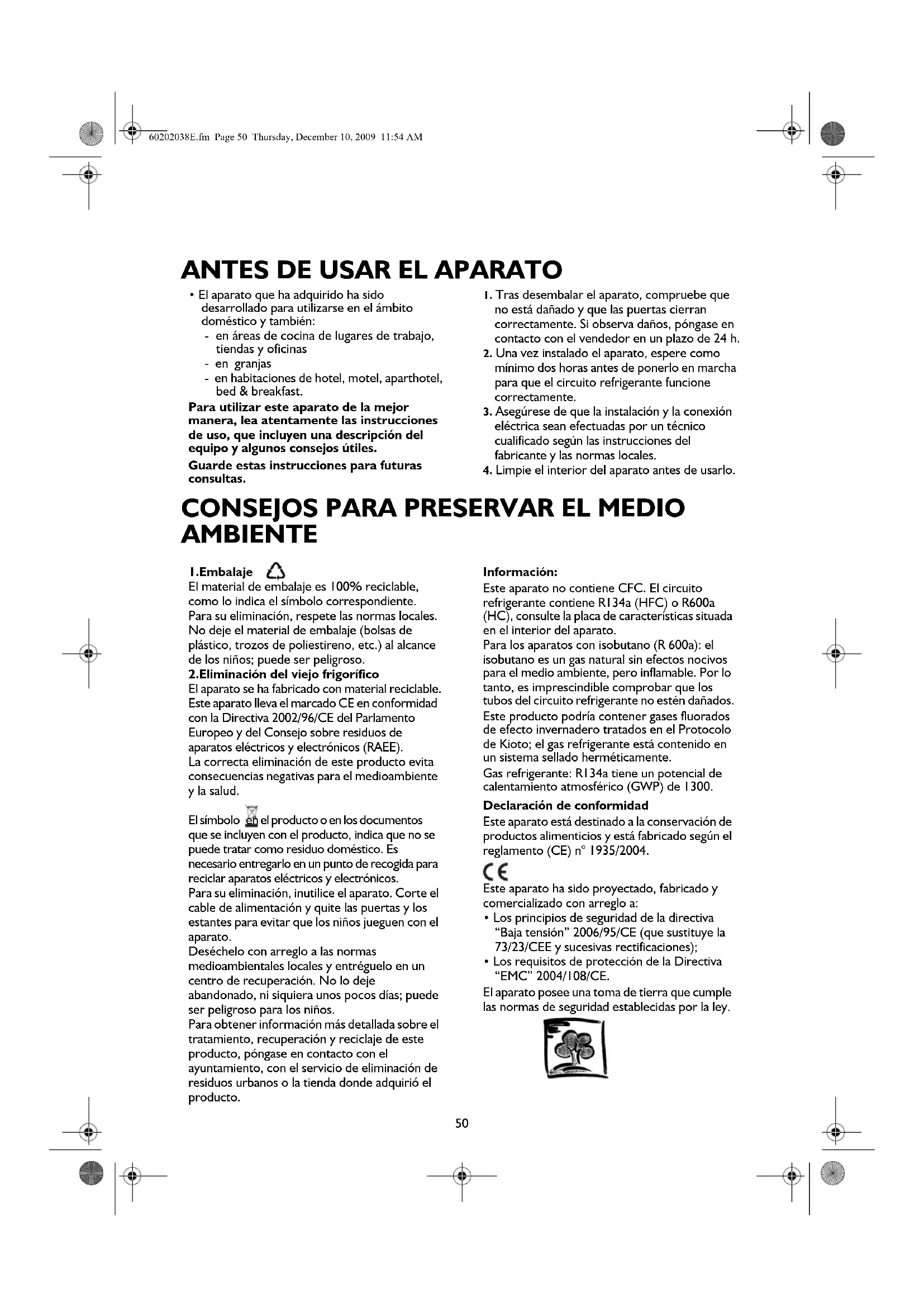

• El aparato que ha adquirido ha sido desarrollado para utilizarse en el ámbito doméstico y también: - en áreas de cocina de lugares de trabajo, tiendas y oficinas - en granjas - en habitaciones de hotel, motel, aparthotel, bed & breakfast. Para utilizar este aparato de la mejor manera, lea atentamente las instrucciones de uso, que incluyen una descripción del equipo y algunos consejos útiles. Guarde estas instrucciones para futuras consultas.

1. Tras desembalar el aparato, compruebe que

no está dañado y que las puertas cierran correctamente. Si observa daños, póngase en contacto con el vendedor en un plazo de 24 h.

2. Una vez instalado el aparato, espere como

mínimo dos horas antes de ponerlo en marcha para que el circuito refrigerante funcione correctamente.

3. Asegúrese de que la instalación y la conexión

eléctrica sean efectuadas por un técnico cualificado según las instrucciones del fabricante y las normas locales.

4. Limpie el interior del aparato antes de usarlo.

1.Embalaje El material de embalaje es 100% reciclable, como lo indica el símbolo correspondiente. Para su eliminación, respete las normas locales. No deje el material de embalaje (bolsas de plástico, trozos de poliestireno, etc.) al alcance de los niños; puede ser peligroso. 2.Eliminación del viejo frigorífico El aparato se ha fabricado con material reciclable. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/CE del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Para su eliminación, inutilice el aparato. Corte el cable de alimentación y quite las puertas y los estantes para evitar que los niños jueguen con el aparato. Deséchelo con arreglo a las normas medioambientales locales y entréguelo en un centro de recuperación. No lo deje abandonado, ni siquiera unos pocos días; puede ser peligroso para los niños. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. Información: Este aparato no contiene CFC. El circuito refrigerante contiene R134a (HFC) o R600a (HC), consulte la placa de características situada en el interior del aparato. Para los aparatos con isobutano (R 600a): el isobutano es un gas natural sin efectos nocivos para el medio ambiente, pero inflamable. Por lo tanto, es imprescindible comprobar que los tubos del circuito refrigerante no estén dañados. Este producto podría contener gases fluorados de efecto invernadero tratados en el Protocolo de Kioto; el gas refrigerante está contenido en un sistema sellado herméticamente. Gas refrigerante: R134a tiene un potencial de calentamiento atmosférico (GWP) de 1300. Declaración de conformidad Este aparato está destinado a la conservación de productos alimenticios y está fabricado según el reglamento (CE) n° 1935/2004. Este aparato ha sido proyectado, fabricado y comercializado con arreglo a:

• Los principios de seguridad de la directiva “Baja tensión” 2006/95/CE (que sustituye la 73/23/CEE y sucesivas rectificaciones);

• Los requisitos de protección de la Directiva “EMC” 2004/108/CE. El aparato posee una toma de tierra que cumple las normas de seguridad establecidas por la ley. 60202038E.fm Page 50 Thursday, December 10, 2009 11:54 AM51

• Para mover e instalar el aparato son necesarias dos personas.

• Al mover el aparato tenga cuidado de no dañar el pavimento (p. ej. parqué).

• Durante la instalación, cerciórese de que el aparato no se apoya en el cable de alimentación.

• Asegúrese de que el aparato no esté cerca de una fuente de calor.

• Para garantizar una correcta ventilación, deje un espacio a ambos lados y encima del aparato, o bien, siga las instrucciones de instalación.

• No bloquee las aberturas de ventilación del aparato.

• No dañe los tubos del circuito refrigerante del aparato.

• Instale y nivele el aparato sobre un pavimento que soporte su peso y en una zona adecuada para su tamaño y uso.

• Coloque el producto en un lugar seco y bien ventilado. El aparato está preparado para el funcionamiento a temperaturas ambiente indicadas en la tabla siguiente, según la clase climática a la que pertenece, que figura en la placa de características. Puede que el aparato no funcione correctamente si se deja durante mucho tiempo a una temperatura superior o inferior a los límites previstos.

• Compruebe que el voltaje que figura en la placa de características corresponde al de la vivienda.

• No utilice adaptadores múltiples ni alargaderas.

• Para conectarlo a la red hídrica, utilice el tubo que se suministra con el aparato nuevo y no el del aparato antiguo.

• La modificación o sustitución del cable de alimentación debe ser efectuada por personal cualificado o por el Servicio de Asistencia Técnica.

• La desconexión de la alimentación eléctrica deberá poder efectuarse desenchufando el aparato o bien mediante un interruptor bipolar de red situado antes de la toma. SEGURIDAD

• No introducir en el aparato recipientes o frascos de spray que contengan propelentes o sustancias inflamables.

• No almacene o utilice gasolina u otros productos inflamables cerca de este aparato u otros electrodomésticos. Las emanaciones pueden originar fuego o una explosión.

• No utilice dispositivos mecánicos, eléctricos o químicos distintos a los indicados por el fabricante para acelerar el proceso de descongelación.

• No utilice o introduzca aparatos eléctricos en el interior de los compartimentos del aparato, a menos que lo autorice el fabricante.

• Este aparato no está diseñado para que lo utilicen niños, personas con discapacidades físicas, sensoriales o mentales, o personas sin experiencia y conocimientos del aparato, salvo en el caso de que exista una persona que se haga responsable de su seguridad y les instruya o vigile durante el uso.

• Asegúrese de que los niños no jueguen con el aparato o se escondan en él, ya que podrían quedarse atrapados y morir asfixiados.

• Aunque no sea tóxico, no ingiera el líquido que contienen los acumuladores de frío (en algunos modelos).

• No coma cubitos de hielo ni polos inmediatamente después de sacarlos del congelador. El frío puede provocar quemaduras en las mucosas. UTILIZACIÓN

• Antes de efectuar cualquier operación de mantenimiento o limpieza, desenchufe el aparato de la red eléctrica o desconéctelo de la fuente de alimentación.

• Todos los aparatos provistos de productores de hielo y distribuidores de agua deben conectarse a una red hídrica que suministre exclusivamente agua potable (con una presión entre 0,17 y 0,81 MPa (1,7 y 8,1 bares)). Los productores de hielo y/o agua que no estén directamente conectados a la alimentación hídrica deben llenarse únicamente con agua potable.

• Utilice el compartimento frigorífico sólo para conservar alimentos frescos y el compartimento congelador únicamente para conservar productos congelados, congelar alimentos frescos y producir cubitos de hielo.

• No almacene envases de vidrio con líquidos en el congelador; podrían explotar. El fabricante declina cualquier responsabilidad si no se respetan las sugerencias y precauciones anteriormente indicadas. Clase climática T. amb. (°C) T. amb. (°F) SN De 10 a 32 De 50 a 90 N De 16 a 32 De 61 a 90 ST De 16 a 38 De 61 a 100 T De 16 a 43 De 61 a 110 60202038E.fm Page 51 Thursday, December 10, 2009 11:54 AM52

Puesta en marcha del aparato Puesta en marcha del aparato El aparato está provisto de mandos internos. Enchufe el aparato. Cuando el aparato está conectado, la luz interna se enciende al abrir la puerta. El termostato situado en el compartimento frigorífico del aparato, permite regular la temperatura de dicho compartimento y la del compartimento de baja temperatura (si está instalado). Regulación de la temperatura del aparato: El termostato regula de forma automática la temperatura interna del compartimento frigorífico y del compartimento . Gire el selector de 1 a 7 para aumentar la temperatura. En la posición O, el aparato permanece apagado. Si desea conservar los alimentos durante breves periodos de tiempo, seleccione una de las posiciones de 1 (Min.) y 3 (Med) del termostato. - Si desea conservar los alimentos en el compartimento durante largos periodos de tiempo , seleccione la posición 3 ó 4 del termostato. Nota: La temperatura ambiente, la frecuencia de apertura de la puerta y la posición del aparato pueden afectar a la temperatura interna. El termostato debe regularse en función de estos factores. Cómo conservar los alimentos en el compartimento frigorífico Coloque los alimentos como se ilustra en la figura. A Alimentos cocinados B Pescados y carnes C Fruta y verdura D Botellas EQuesos Notas:

• La distancia entre los estantes y la pared posterior interna del frigorífico asegura la libre circulación del aire.

• No coloque los alimentos en contacto directo con la pared posterior del compartimento frigorífico.

• No coloque alimentos calientes en el frigorífico.

• Conserve los líquidos en contenedores cerrados. Atención Si se conservan verduras con alto contenido de agua, puede producirse condensación en el estante de cristal del cajón de la fruta y la verdura: esto no perjudica el correcto funcionamiento del aparato. 60202038E.fm Page 52 Thursday, December 10, 2009 11:54 AM53

El compartimento de baja temperatura es de . En este compartimento se pueden conservar alimentos ultracongelados durante el período indicado en el paquete y congelar alimentos frescos. En la placa de características se indica la cantidad de alimentos frescos que se puede congelar en 24 horas. Nota: El compartimento de baja temperatura puede mantener la temperatura adecuada para conservar alimentos, incluso cuando se produce un corte de energía eléctrica. De todos modos, evite abrir la puerta del compartimento durante dicho período. Cómo congelar los alimentos frescos (sólo en el compartimento ) Atención

• Envuelva herméticamente los alimentos frescos que se van a congelar en: papel de aluminio, plástico, embalajes impermeables de plástico o contenedores de polietileno con tapa o recipientes recomendados para congelar alimentos.

• Coloque los alimentos que desee congelar en la zona superior y deje espacio suficiente alrededor de los paquetes para que el aire circule libremente.

• Para congelar correctamente los alimentos, gire el mando del termostato medio punto, hacia los números más bajos, cuando introduzca los alimentos en el congelador.

• Transcurridas 24 horas, la congelación ha terminado. Para los aparatos con compartimento Para saber cuántos meses se pueden conservar los alimentos frescos congelados consulte la tabla. En el momento de comprar alimentos ultracongelados compruebe que:

• El envase o el paquete están intactos. Si no lo están, el alimento puede haberse deteriorado. Si el paquete está inflado o presenta manchas de humedad, es posible que el alimento no se haya conservado en condiciones óptimas y que haya sufrido un inicio de descongelación.

• Compre los alimentos ultracongelados por último y transpórtelos en bolsas térmicas.

• Guarde los alimentos ultracongelados en el compartimento de baja temperatura en cuanto llegue a casa.

• Si los alimentos se han descongelado parcialmente no los vuelva a congelar, consúmalos en un plazo de 24 horas.

• Evite o reduzca al mínimo las variaciones de temperatura. Respete la fecha de caducidad indicada en el envase.

• Siga siempre las instrucciones de conservación de los alimentos ultracongelados que figuran en el envase. Producción de cubitos de hielo

• Vierta agua en la bandeja del hielo hasta sus 2/3 y colóquela en el compartimento de baja temperatura

• Si la bandeja de los cubitos se adhiere al fondo del compartimento de baja temperatura, no utilice objetos puntiagudos ni cortantes para desengancharla.

FRIGORÍFICO Antes de realizar cualquier operación de mantenimiento o de limpieza, desenchufe el aparato de la toma de corriente o interrumpa la alimentación eléctrica. La descongelación del compartimento frigorífico es totalmente automática. La presencia de gotas de agua en la pared posterior interna del compartimento frigorífico indica la fase de descongelación automática. El agua de descongelación se envía automáticamente a un orificio de desagüe para luego recogerla en un contenedor donde se evapora. Limpie regularmente el interior del orificio de drenaje del agua de descongelación para garantizar el desagüe constante y correcto del agua. Descongelación del compartimento de baja temperatura Se sugiere descongelar el compartimento de baja temperatura 1 o 2 veces al año o cuando se forme demasiada escarcha. La formación de escarcha es un fenómeno normal. La cantidad y la rapidez con la que se acumula varía según las condiciones ambientales y la frecuencia de apertura de la puerta. La acumulación de escarcha, en especial en la parte superior del compartimento, es un fenómeno natural que no compromete el correcto funcionamiento del aparato. Se recomienda descongelarlo cuando contenga pocos alimentos.

• Abra la puerta, extraiga los alimentos, envuélvalos en hojas de periódico compactándolos bien y guárdelos en un lugar muy fresco o en una bolsa térmica.

• Deje la puerta del congelador abierta para que el hielo se derrita.

• Limpie el interior con una esponja empapada en una solución de agua tibia y detergente neutro. No utilice sustancias abrasivas.

• Aclare y seque con cuidado.

• Coloque los alimentos.

• Vuelva a enchufar el aparato.

• Limpie periódicamente las rejillas de ventilación y el condensador situado en la parte posterior con una aspiradora o un cepillo.

• Limpie la parte exterior con un paño suave. Si el congelador debe permanecer inactivo durante largo tiempo

1. Vacíe completamente el frigorífico.

2. Desconecte el aparato de la red eléctrica.

3. Descongele y limpie el interior.

4. Para impedir que se formen moho, malos olores y

oxidaciones, deje abierta la puerta del aparato cuando no esté en funcionamiento.

5. Limpie el aparato.

• Limpie el interior del compartimento de baja temperatura durante la descongelación (en los modelos que lo incluyen).

• Limpie periódicamente el interior del compartimento frigorífico con una esponja y agua tibia y/o detergente neutro. Aclare y seque con un paño suave. No utilice nunca sustancias abrasivas.

• Limpie el exterior con un paño suave humedecido con agua. No utilice pastas o esponjas abrasivas, quitamanchas (p. ej. acetona, trielina) o vinagre. Sustitución de la bombilla: Para cambiar la bombilla:

• Saque el enchufe de la toma de corriente

• Presione las lengüetas situadas en los lados de la tapa de la bombilla y retírela.

• Sustituya la bombilla por otra nueva de la misma potencia (no superior a 10 W).

• Vuelva a colocar la tapa de la bombilla y espere 5 minutos antes de conectar de nuevo del aparato. 60202038E.fm Page 55 Thursday, December 10, 2009 11:54 AM56 GUÍA PARA LA SOLUCIÓN DE PROBLEMAS Cuando escuche estos ruidos

1. El aparato no funciona.

• ¿Se ha producido un corte de corriente?

• ¿Está bien enchufado?

• ¿Ha accionado el interruptor bipolar?

• ¿Se ha fundido el fusible?

• ¿Se ha roto el cable de alimentación?

• El mando del congelador se halla en la posición z (Stop)?

2. La temperatura en el interior de los

compartimentos no es lo suficientemente fría.

• ¿Se ha cerrado bien la puerta?

• ¿Obstruyen los alimentos el cierre de la puerta?

• ¿Se ha instalado el aparato cerca de una fuente de calor?

• ¿El termostato está bien regulado?

• ¿Está obstruida la circulación del aire a través de las rejillas de ventilación?

3. La temperatura del compartimento

frigorífico es demasiado baja.

• ¿El termostato está bien regulado?

4. El aparato hace demasiado ruido.

• ¿Se ha instalado el aparato correctamente?

• ¿Los tubos de la parte posterior se tocan o vibran?

5. Hay agua en el fondo del compartimento

• ¿Está atascado el orificio de salida del agua de descongelación?

6. Demasiada escarcha en el compartimento

de baja temperatura.

• ¿Se ha cerrado bien la puerta?

• ¿Obstruyen los alimentos el cierre de la puerta? Notas:

Antes de llamar al Servicio de Asistencia Técnica:

1. Controle si es posible eliminar el inconveniente

(vea “Guía para la solución de problemas”).

2. Vuelva a poner en marcha el aparato para

comprobar si la avería se ha solucionado. Si el resultado es negativo, desenchufe el aparato y repita la operación al cabo de una hora.

3. Si el resultado sigue siendo negativo, póngase

en contacto con el Servicio de Asistencia Técnica. Comunique:

• el número de servicio (número que aparece después de la palabra SERVICE, en la placa de características situada en el interior del aparato)

• su dirección completa

• su número y prefijo telefónico. INSTALACIÓN

• Instale el aparato lejos de fuentes de calor. El aparato no debe instalarse en un ambiente caluroso, ni exponerse a los rayos directos del sol o a fuentes de calor como radiadores o quemadores que hacen que aumente el consumo de corriente.

• Si esto no fuera posible, se deben respetar las siguientes distancias mínimas:

• 30 cm de cocinas de carbón o petróleo;

• 3 cm de cocinas eléctricas o de gas.

• Monte los separadores (si se incluyen) en la parte posterior del condensador situado detrás del aparato (consulte la figura.

• Para un funcionamiento óptimo, deje por lo menos 5 cm por encima del aparato y coloque los muebles adyacentes a una distancia que permita la circulación del aire.

• Instálelo en un lugar seco y bien aireado. Nivélelo utilizando los pies anteriores.

• Coloque todos los accesorios. Conexión eléctrica

• Las conexiones eléctricas deben ser conformes a la normativa local.

• Los valores de tensión y de potencia absorbida están indicados en la placa de características, situada en el interior del aparato.

• La toma de tierra del aparato es obligatoria con arreglo a la ley. El fabricante declina cualquier responsabilidad por los daños sufridos por objetos, personas o animales domésticos debidos al incumplimiento de las normas vigentes.

• Si el enchufe y la toma no son del mismo tipo, haga sustituir la toma a un técnico cualificado.

• No utilice adaptadores múltiples ni alargaderas. Desconexión eléctrica La desconexión eléctrica del aparato ha de ser posible sacando el enchufe o mediante un interruptor bipolar situado antes de la toma. 60202038E.fm Page 57 Thursday, December 10, 2009 11:54 AM58 Reversibilidad de la puerta Reversibilidad de la puerta La puerta del frigorífico se puede abrir por la derecha o por la izquierda. A la entrega, la apertura se realiza por la izquierda. Para modificar el sentido de apertura, proceda como se indica a continuación. Nota: Antes de invertir la apertura de la puerta, desconecte el aparato de la red eléctrica o corte la corriente.

1. Quite los tornillos (6) manteniendo el panel superior (7)

unido al aparato. Quite el panel superior

2. Extraiga los dos tornillos (1) manteniendo la bisagra superior

(5) (lado derecho) unida al bastidor. Quite la bisagra superior (5).

3. Levante la puerta hasta liberarla del perno de la bisagra

inferior y apóyela en una superficie que no raye.

4. Extraiga los dos tornillos (8) sosteniendo la bisagra inferior

(2). Quite la bisagra inferior (2).

5. Desmonte el pie delantero izquierdo (4) y trasládelo al lado

6. Antes de colocar otra vez la bisagra inferior (2), extraiga el

perno de la bisagra (9) e invierta la posición de la bisagra (2). Monte la bisagra inferior (2) en el lado izquierdo con los dos tornillos (8).

7. Coloque el perno de la bisagra (9) en la bisagra inferior (2).

8. Encaje la puerta hacia abajo sobre el perno de la bisagra

(5) en el lado izquierdo con los dos tornillos (1). No apriete los tornillos (1) hasta que la puerta esté a nivel con respecto a la superficie de apoyo.

10. Monte el panel superior con los tornillos (6).

Nota: La intervención del Servicio de Asistencia Técnica para cambiar el lado por el cual se abre la puerta del aparato (reversibilidad) no está cubierta por la garantía. Inversión de la puerta del compartimento interno

1. Quite el tornillo del perno de sujeción situado en la parte

inferior derecha de la puerta.

2. Quite el tapón de la parte izquierda.

3. Quite las tapas que cubren los tornillos de la parte izquierda.

4. Suelte los dos tornillos.

5. Vuelva a colocarlo todo en el lado opuesto.

Fig. 1 Fig. 2 Apertura de la puerta por el lado izquierdo Apertura de la puerta por el lado derecho

Operación n° 1 Quitar los 2 tornillos del lado posterior del aparato Operación n° 2 Levantar la estantería por la parte posterior y sacarla de los puntos de fijación delanteros Operación n° 3 Desmontar los 10 tornillos del bastidor de plástico delantero y la bisagra de metal Operación n° 4 Extraer la bisagra y el bastidor de plástico Operación n° 5 Montar y fijar la bisagra de metal con 2 tornillos tornillos tornillos tornillos 60202038E.fm Page 59 Thursday, December 10, 2009 11:54 AM60

compartimento frigorífico está demasiado fria.

• 3 cm de fogões eléctricos e/ou a gás.
