KV 1883 A2+ - Kjøleskap BAUKNECHT - Gratis bruksanvisning og manual

BRUKSANVISNING KV 1883 A2+ BAUKNECHT

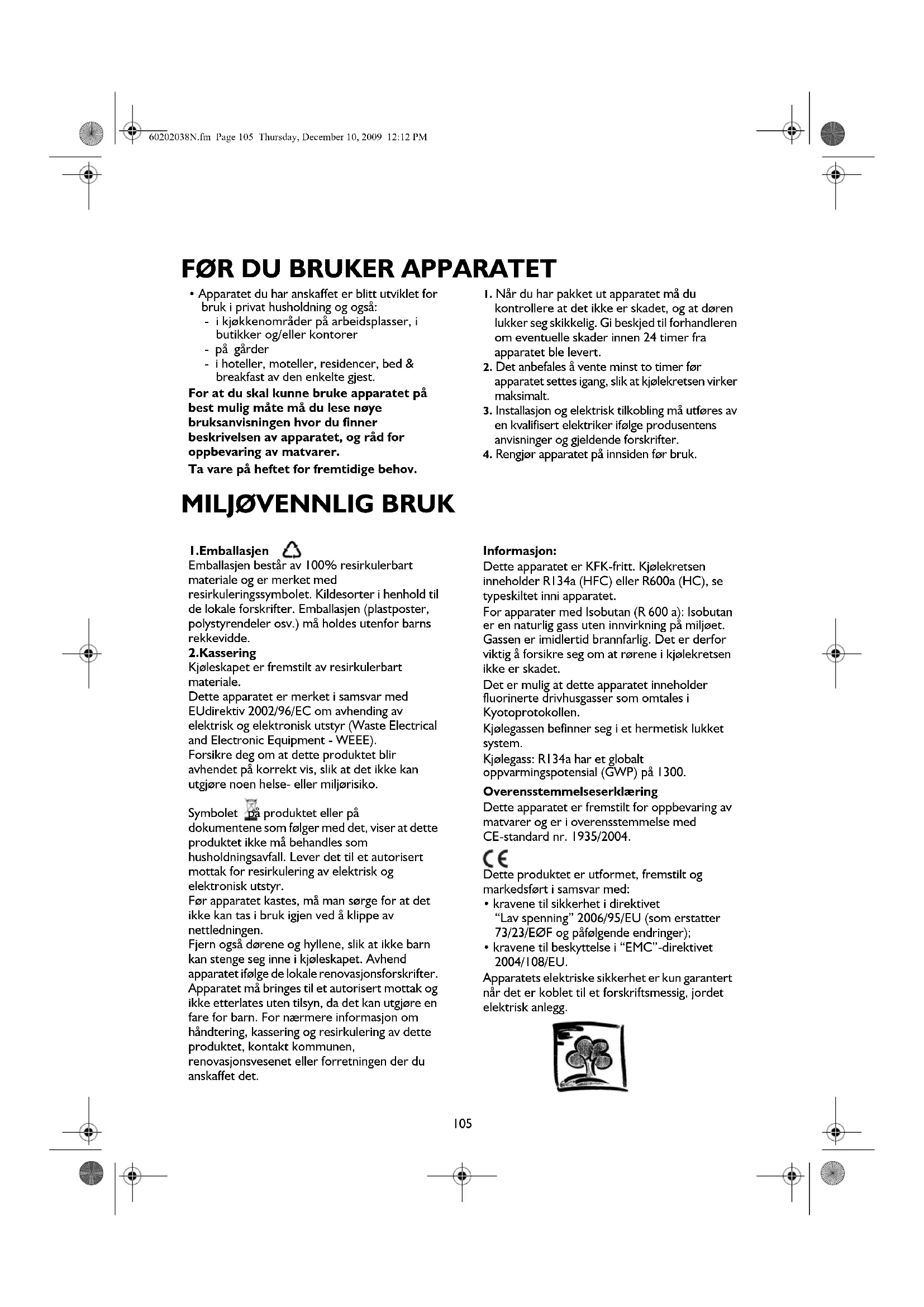

1. Ta ut alla livsmedel ur kylskåpet.

• Apparatet du har anskaffet er blitt utviklet for bruk i privat husholdning og også: - i kjøkkenområder på arbeidsplasser, i butikker og/eller kontorer - på gårder - i hoteller, moteller, residencer, bed & breakfast av den enkelte gjest. For at du skal kunne bruke apparatet på best mulig måte må du lese nøye bruksanvisningen hvor du finner beskrivelsen av apparatet, og råd for oppbevaring av matvarer. Ta vare på heftet for fremtidige behov.

1. Når du har pakket ut apparatet må du

kontrollere at det ikke er skadet, og at døren lukker seg skikkelig. Gi beskjed til forhandleren om eventuelle skader innen 24 timer fra apparatet ble levert.

2. Det anbefales å vente minst to timer før

apparatet settes igang, slik at kjølekretsen virker maksimalt.

3. Installasjon og elektrisk tilkobling må utføres av

en kvalifisert elektriker ifølge produsentens anvisninger og gjeldende forskrifter.

4. Rengjør apparatet på innsiden før bruk.

1.Emballasjen Emballasjen består av 100% resirkulerbart materiale og er merket med resirkuleringssymbolet. Kildesorter i henhold til de lokale forskrifter. Emballasjen (plastposter, polystyrendeler osv.) må holdes utenfor barns rekkevidde. 2.Kassering Kjøleskapet er fremstilt av resirkulerbart materiale. Dette apparatet er merket i samsvar med EUdirektiv 2002/96/EC om avhending av elektrisk og elektronisk utstyr (Waste Electrical and Electronic Equipment - WEEE). Forsikre deg om at dette produktet blir avhendet på korrekt vis, slik at det ikke kan utgjøre noen helse- eller miljørisiko. Symbolet på produktet eller på dokumentene som følger med det, viser at dette produktet ikke må behandles som husholdningsavfall. Lever det til et autorisert mottak for resirkulering av elektrisk og elektronisk utstyr. Før apparatet kastes, må man sørge for at det ikke kan tas i bruk igjen ved å klippe av nettledningen. Fjern også dørene og hyllene, slik at ikke barn kan stenge seg inne i kjøleskapet. Avhend apparatet ifølge de lokale renovasjonsforskrifter. Apparatet må bringes til et autorisert mottak og ikke etterlates uten tilsyn, da det kan utgjøre en fare for barn. For nærmere informasjon om håndtering, kassering og resirkulering av dette produktet, kontakt kommunen, renovasjonsvesenet eller forretningen der du anskaffet det. Informasjon: Dette apparatet er KFK-fritt. Kjølekretsen inneholder R134a (HFC) eller R600a (HC), se typeskiltet inni apparatet. For apparater med Isobutan (R 600 a): Isobutan er en naturlig gass uten innvirkning på miljøet. Gassen er imidlertid brannfarlig. Det er derfor viktig å forsikre seg om at rørene i kjølekretsen ikke er skadet. Det er mulig at dette apparatet inneholder fluorinerte drivhusgasser som omtales i Kyotoprotokollen. Kjølegassen befinner seg i et hermetisk lukket system. Kjølegass: R134a har et globalt oppvarmingspotensial (GWP) på 1300. Overensstemmelseserklæring Dette apparatet er fremstilt for oppbevaring av matvarer og er i overensstemmelse med CE-standard nr. 1935/2004. Dette produktet er utformet, fremstilt og markedsført i samsvar med:

• kravene til sikkerhet i direktivet “Lav spenning” 2006/95/EU (som erstatter 73/23/EØF og påfølgende endringer);

• Flytting og installasjon av produktet må utføres av to eller flere personer.

• Vær forsiktig ved flytting av kjøleskapet, slik at det ikke oppstår skader på gulvet (f. eks. parkett).

• Etter installasjon må man forsikre seg om at apparatet ikke kan skade nettledningen.

• Forsikre deg om at kjøleskapet ikke er plassert ved siden av en varmekilde.

• For å sikre tilfredsstillende ventilasjon, må det være luft på hver side av apparatet og over dette. Følg installasjonsveiledningen.

• Pass på at ikke ventilasjonsåpningene på apparatet tildekkes.

• Pass på at det ikke oppstår skader på rørene i kjølekretsen på apparatet.

• Installer og oppvatre kjøleskapet på et gulv som er tilstrekkelig solid og på et sted der det er tilstrekkelig med plass rundt apparatet.

• Plasser apparatet på et tørt sted med god ventilasjon. Apparatet er beregnet på bruk ved bestemte omgivelsestemperaturer, i henhold til klimaklassen som er oppgitt på typeskiltet: Det kan hende apparatet ikke fungerer korrekt dersom omgivelsestemperaturen over lengre tid er lavere eller høyere enn de temperaturer apparatet er beregnet for.

• Kontroller at nettspenningen er den samme som oppgitt på typeplaten.

• Det må være mulig å frakoble apparatet, enten ved at støpslet trekkes ut, eller ved hjelp av en topolsbryter plassert før stikkontakten. SIKKERHET

• Ikke oppbevar spraybokser eller beholdere med brennbare gasser/væsker i apparatet.

• Ikke bruk eller oppbevar bensin eller andre brennbare gasser/væsker i nærheten av kjøleskapet eller andre husholdningsapparater. Dunst fra slike væsker kan nemlig føre til brann eller eksplosjon.

• Bruk ikke andre hjelpemidler for å fremskynde avrimingen enn de som eventuelt anbefales av produsenten.

• Bruk ikke elektriske apparater inni seksjonene på apparatet, med mindre disse er godkjent av produsenten.

• Dette apparatet er ikke beregnet på bruk av barn eller personer med nedsatte fysiske, sanselig eller mentale evner eller som ikke har erfaring med eller kjenner til apparatet, med mindre de under bruk av apparatet blir instruert og kontrollert av en person som er ansvarlig for sikkerheten deres.

• For å unngå at barn setter seg fast eller kveles inni apparatet må du ikke tillate dem å leke eller gjemme seg inni apparatet.

• Før enhver form for rengjøring eller vedlikehold av apparatet, må apparatet frakobles strømnettet.

• Alle apparater som er utstyrt med ismaskin og vanndispenser må utelukkende tilkobles vanntilførsel med drikkevann (med et tilførselstrykk på mellom 0,17 og 0,81 MPa (1,7 og 8,1 bar)). Ismaskin og/eller vanndispenser som ikke er koblet direkte til vannettet, må kun fylles med drikkevann.

• Bruk kjøleseksjonen kun til oppbevaring av ferske matvarer og fryseseksjonen kun til oppbevaring av frysevarer, samt til innfrysing av ferske matvarer og produksjon av isterninger.

• Sett aldri glassbeholdere med flytende føde inn i fryseseksjonen. Det kan føre til at de sprekker. Produsenten fraskriver seg ethvert ansvar dersom anbefalingene og retningslinjene over ikke følges. Klimaklasse Omg. temp. (°C) Omg. temp. (°F) SN Fra 10 til 32 Fra 50 til 90 N Fra 16 til 32 Fra 61 til 90 ST Fra 16 til 38 Fra 61 til 100 T Fra 16 til 43 Fra 61 til 110 60202038N.fm Page 106 Thursday, December 10, 2009 12:12 PM107

BRUK AV KJØLESEKSJONEN

Klargjøring av apparatet Igangsetting av apparatet Apparatet er utstyrt med innvendig betjeningspanel. Sett støpslet i stikkontakten. Når støpselet er satt i stikkontakten, vil interiørlyset tennes hver gang døren åpnes. Ved hjelp av termostaten i kjøleseksjonen kan man regulere temperaturen i kjøleseksjonen og lavtemperaturseksjonen (finnes på noen versjoner). Regulering av temperaturen i apparatet: Den automatiske termostaten regulerer temperaturen i kjøleseksjonen og i seksjonen . Ved å vri bryteren fra stilling 1 til 7 oppnås kaldere temperaturer. I stillingen O fungerer ikke apparatet. Til kortvarig oppbevaring av matvarer, kan bryteren plasseres mellom 1 (Min.) og 3 (Med). - For langvarig oppbevaring av matvarer i seksjonen , settes bryteren på 3 eller 4. Merk: Omgivelsestemperaturen, hvor ofte døren åpnes og plasseringen av apparatet kan påvirke temperaturen i kjøleskapet. Disse forhold må tas i betraktning ved innstilling av termostaten. Oppbevaring av matvarer i kjøleseksjonen Plasser de forskjellige matvarene slik som vist på illustrasjonen. A Kokte matvarer B Fisk, kjøtt C Frukt og grønnsaker DFlasker EOst Merk:

• Avstanden mellom hyllene og bakveggen i kjøleseksjonen sikrer fri luftsirkulasjon.

• Plasser ikke matvarene helt inntil bakveggen i kjøleseksjonen.

• Sett ikke matvarer som fortsatt er varme i kjøleskapet.

• Oppbevar flytende varer i lukkede beholdere. Advarsel Oppbevaring av grønnsaker med høyt vanninnhold kan føre at det dannes kondens på glasshyllen over frukt- og grønnsakskuffen: Dette har ingen innvirkning på apparatets funksjon. 60202038N.fm Page 107 Thursday, December 10, 2009 12:12 PM108

BRUK AV LAVTEMPERATURSEKSJONEN

Lavtemperaturseksjonen er merket med . Her kan man oppbevare frysevarer så lenge som oppgitt på pakken og også fryse inn ferske matvarer. Den mengde ferske matvarer som kan fryses inn på 24 timer er oppgitt på typeplaten. Merk: Lavtemperaturseksjonen er i stand til å holde riktig oppbevaringstemperatur for matvarer også ved strømbrudd. Det anbefales imidlertid å unngå å åpne døren til seksjonen så lenge strømbruddet varer. Innfrysing av ferske matvarer (kun seksjoner merket med

• Plasser matvarene i øverste del av fryseseksjonen og sørg for at det er plass nok rundt pakkene til at luften kan sirkulere.

• For å oppnå best mulig innfrysingsresultat, dreies termostatbryteren et halvt trinn mot et lavere nummer i det matvarene legges i fryseseksjonen.

• Etter 24 timer er innfrysingsfasen over. For apparater med seksjon merket med I tabellen ved siden av ser du hvor mange måneder du kan oppbevare innfrossede matvarer. Ved kjøp av frysevarer, må man forsikre seg om at:

• Emballasjen eller pakken er i god stand, slik at matvarene ikke har blitt forringet. Dersom det er bulker og/eller våte flekker på pakken, er den ikke blitt oppbevart riktig og kan ha vært utsatt for en delvis opptining.

• Frys ikke inn igjen delvis opptinte matvarer, men spis dem i løpet av et døgn.

• Unngå variasjoner i temperaturen eller reduser dem til et minimum. Ta hensyn til holdbarhetsdatoen på emballasjen.

• Følg alltid instruksjonene på emballasjen for oppbevaring av frysevarene. Produksjon av isterninger

• Fyll isterningbrettet 2/3 fullt med vann og plasser det i lavtemperaturseksjonen

• Hvis brettet skulle fryse fast til bunnen av fryseseksjonen, må man ikke bruke skarpe gjenstander for å få det løs.

• Isterningene løsner lettere hvis isterningbrettet bøyes forsiktig.

KJØLESKAPET Før enhver form for rengjøring eller vedlikehold av apparatet, må apparatet frakobles strømnettet. Avriming av kjøleseksjonen skjer automatisk. Tidvis dannelse av vanndråper på bakveggen i kjøleseksjonen viser at apparatet er i ferd med å avrime seg. Smeltevannet renner ned gjennom et dreneringshull, og samles deretter opp i en skål, der det fordamper. Rengjør jevnlig dreneringshullet for smeltevann, slik at smeltevannet til enhver tid kan renne ut. Avriming av lavtemperaturseksjonen Det anbefales å avrime lavtemperaturseksjonen 1 til 2 ganger i året, eller når det har dannet seg et tykt islag. Rimdannelse er normalt. Hvor raskt det danner seg rim og hvor mye som dannes, avhenger av omgivelsestemperaturen og hvor ofte døren åpnes. Rimdannelse i den øverste delen av seksjonen er normalt og har ingen innvirkning på apparatets funksjon. Avrimingen bør foretas når det er minimalt med matvarer i seksjonen.

• Åpne døren og ta ut alle matvarene. Pakk dem inn i avispapir, slik at de blir liggende tett inntil hverandre, og plasser dem på et meget kjølig sted eller i en kjølebag.

• La døren stå åpen for å fremskynde nedsmeltingen.

• Rengjør innsiden av seksjonen med en svamp fuktet i lunkent vann, eventuelt tilsatt et nøytralt vaskemiddel. Benytt ikke slipende rengjøringsmidler.

• Skyll og tørk omhyggelig.

• Legg matvarene inn igjen.

• Sett støpslet tilbake i stikkontakten.

• Rengjør jevnlig ventilasjonsåpningene og kondensatoren som sitter bak på apparatet med støvsuger eller med en børste.

• Rengjør utsiden med en myk klut. Ved lengre fravær

2. Trekk støpslet ut av stikkontakten.

3. Avrim og rengjør seksjonene innvendig.

4. La døren stå åpen når apparatet ikke er i funksjon, slik at det

ikke dannes mugg, innestengt lukt eller korrosjon.

5. Rengjør apparatet.

• Rengjør lavtemperaturseksjonen (noen versjoner) i forbindelse med avriming.

• Kjøleseksjonen må rengjøres jevnlig med en svamp fuktet i lunkent vann og/eller et nøytralt rengjøringsmiddel. Skyll og tørk med en myk klut. Benytt ikke skurepulver.

• Rengjør utsiden av apparatet med en myk, fuktig klut. Benytt ikke etsende midler eller stålull, og heller ikke løsemidler (f.eks. aceton, terpentin) eller eddik. Utskifting av lyspæren: Dersom lyspæren skal skiftes ut, går du frem på følgende måte :

• Ta støpselet ut av stikkontakten

• Trykk inn tappene på hver side av lampedekslet og fjern det.

• Sett inn en ny pære på maks. 10 W.

• Sett lampedekslet på plass og vent minst 5 minutter før du kobler apparatet til strømnettet igjen. 60202038N.fm Page 110 Thursday, December 10, 2009 12:12 PM111 FEILSØKINGSLISTE hvis du hører disse lydene

• Står termostaten innstilt på z (Stop)?

2. Temperaturen i seksjonene er ikke kald

• Er matvarene plassert slik at døren ikke lukker seg skikkelig?

• Er luftsirkulasjonen gjennom ventilasjonsåpningene blokkert?

3. Temperaturen i kjøleseksjonen er for kald.

• Er termostaten riktig innstilt?

4. Apparatet lager mye støy.

5. Det er vann i bunnen av kjøleseksjonen.

lavtemperaturseksjonen.

• Er døren ordentlig lukket?

• Er matvarene plassert slik at døren ikke lukker seg skikkelig? Merk:

hånd (se “Feilsøkingsliste”).

2. Sett apparatet igang igjen for å se om problemet

er løst. Hvis problemet vedvarer, frakobles apparatet strømnettet igjen og forsøket gjentas etter en time.

• Ikke plasser apparatet i nærheten av en varmekilde. Høy omgivelsestemperatur, direkte sollys eller plassering nær varmekilder (ovner eller komfyrer) fører til økt strømforbruk og bør unngås.

• Dersom dette ikke er mulig, bør følgende sikkerhetsavstander overholdes:

• 30 cm fra olje- eller vedkomfyrer;

• 3 cm fra elektriske komfyrer og/eller gasskomfyrer.

• Monter avstandsstykkene (hvis de følger med) øverst på kondensatoren, som sitter bak på apparatet (se illustrasjon.

• For at apparatet skal fungere best mulig, må man sørge for at det er minst 5 cm luftrom over apparatet. Pass også på at avstanden til annet kjøkkeninventar er tilstrekkelig til at luften kan sirkulere.

• Plasser apparatet på et tørt og flatt sted med god ventilasjon. Reguler om nødvendig de to føttene foran på apparatet.

• Rengjør apparatet innvendig.

• Sett inn tilbehøret. Elektrisk tilkobling

• Elektrisk tilkobling må skje i henhold til gjeldende forskrifter.

• Spenning og strømforbruk er oppgitt på typeplaten, som sitter inne i apparatet.

• Det er påbudt å jorde apparatet. Produsenten fraskriver seg ethvert ansvar for eventuelle skader på personer, dyr eller gjenstander som skyldes manglende respekt for ovennevnte normer.

• Dersom støpslet og stikkontakten ikke passer sammen, må stikkontakten skiftes ut av en kvalifisert elektriker.

• Benytt ikke skjøteledninger eller doble stikkontakter. Elektrisk frakobling Det må være mulig å frakoble apparatet, enten ved at støpslet trekkes ut, eller ved hjelp av en topolsbryter plassert over stikkontakten. 60202038N.fm Page 112 Thursday, December 10, 2009 12:12 PM113 Omhengsling av døren Omhengsling av døren Døren til kjøleskapet kan åpnes fra høyre eller venstre side. Når apparatet leveres, åpnes apparatet fra venstre side. Hvis døren skal hengsles om, må du gå frem på følgende måte. Merk: Før omhengsling av døren må du koble apparatet fra strømnettet eller slå av hovedbryteren.

1. Fjern skruene (6) mens du holder det øvre panelet (7) mot

apparatet. Fjern det øvre panelet

2. Fjern de to skruene (1) mens du holder det øvre hengslet (5)

(høyre side) mot rammen. Fjern det øvre hengslet (5).

5. Fjern den fremre venstre foten (4) og flytt den til høyre side.

6. Før du setter det nedre hengslet (2) på plass, må du fjerne

bolten fra hengslet (9) og snu retningen på hengslet (2). Monter det nedre hengslet (2) igjen på venstre side ved hjelp av de to skruene (8).

hengslet (5) igjen på venstre side ved hjelp av de to skruene (1). Stram ikke til skruene (1) før døren står i flukt med støtteunderlaget.

10. Monter det øvre panelet ved hjelp av skruene (6).

Merk: Omhengsling av døren utført av våre teknikere dekkes ikke av garantien. Omhengsling av døren til den innvendige seksjonen

3. Fjern de to skruedekslene på venstre side.

4. Løsne de to skruene.

5. Monter alt på motsatt side.

fig. 1 fig. 2 Åpning av døren fra venstre side Åpning av døren fra høyre side

Trinn 1 Fjern de 2 skruene på baksiden av apparatet Trinn 2 Løft opp platen fra baksiden og hekt den løs fra festepunktene foran Trinn 3 Fjern de 10 skruene på plastrammen foran samt metallhengslet Trinn 4 Fjern hengslet og plastrammen Trinn 5 Sett hengslet på plass og fest det med 2 skruer skruer skruer skruer 60202038N.fm Page 114 Thursday, December 10, 2009 12:12 PM115 BRUGSANVISNING

• Sæt stikket i stikkontakten.

3. Afrim fryseren, og rengør og aftør begge rum.

• 3 cm fra el- og/eller gaskomfurer.

4. Fjern de to skruer (8) ved at undertsøtte det nederste
