MANUALE UTENTE KV 1883 A2+ BAUKNECHT

PULIZIA E MANUTENZIONE

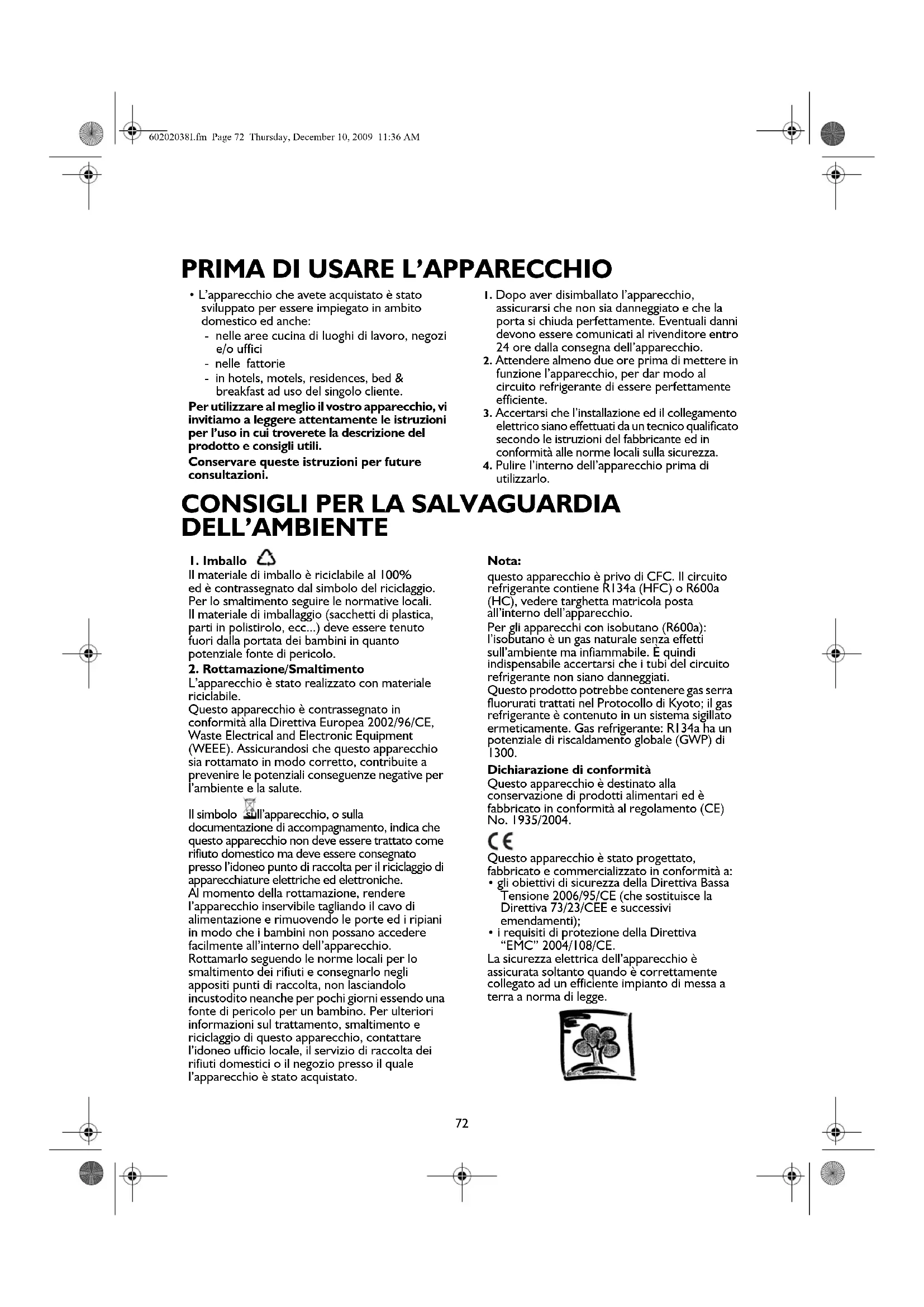

• L’apparecchio che avete acquistato è stato sviluppato per essere impiegato in ambito domestico ed anche: - nelle aree cucina di luoghi di lavoro, negozi e/o uffici - nelle fattorie - in hotels, motels, residences, bed & breakfast ad uso del singolo cliente. Per utilizzare al meglio il vostro apparecchio, vi invitiamo a leggere attentamente le istruzioni per l’uso in cui troverete la descrizione del prodotto e consigli utili. Conservare queste istruzioni per future consultazioni.

1. Dopo aver disimballato l’apparecchio,

assicurarsi che non sia danneggiato e che la porta si chiuda perfettamente. Eventuali danni devono essere comunicati al rivenditore entro 24 ore dalla consegna dell’apparecchio.

2. Attendere almeno due ore prima di mettere in

funzione l’apparecchio, per dar modo al circuito refrigerante di essere perfettamente efficiente.

3. Accertarsi che l’installazione ed il collegamento

elettrico siano effettuati da un tecnico qualificato secondo le istruzioni del fabbricante ed in conformità alle norme locali sulla sicurezza.

Il materiale di imballo è riciclabile al 100% ed è contrassegnato dal simbolo del riciclaggio. Per lo smaltimento seguire le normative locali. Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc...) deve essere tenuto fuori dalla portata dei bambini in quanto potenziale fonte di pericolo.

2. Rottamazione/Smaltimento

L’apparecchio è stato realizzato con materiale riciclabile. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo apparecchio sia rottamato in modo corretto, contribuite a prevenire le potenziali conseguenze negative per l’ambiente e la salute. Il simbolo sull’apparecchio, o sulla documentazione di accompagnamento, indica che questo apparecchio non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Al momento della rottamazione, rendere l’apparecchio inservibile tagliando il cavo di alimentazione e rimuovendo le porte ed i ripiani in modo che i bambini non possano accedere facilmente all’interno dell’apparecchio. Rottamarlo seguendo le norme locali per lo smaltimento dei rifiuti e consegnarlo negli appositi punti di raccolta, non lasciandolo incustodito neanche per pochi giorni essendo una fonte di pericolo per un bambino. Per ulteriori informazioni sul trattamento, smaltimento e riciclaggio di questo apparecchio, contattare l’idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale l’apparecchio è stato acquistato. Nota: questo apparecchio è privo di CFC. Il circuito refrigerante contiene R134a (HFC) o R600a (HC), vedere targhetta matricola posta all’interno dell’apparecchio. Per gli apparecchi con isobutano (R600a): l’isobutano è un gas naturale senza effetti sull’ambiente ma infiammabile. È quindi indispensabile accertarsi che i tubi del circuito refrigerante non siano danneggiati. Questo prodotto potrebbe contenere gas serra fluorurati trattati nel Protocollo di Kyoto; il gas refrigerante è contenuto in un sistema sigillato ermeticamente. Gas refrigerante: R134a ha un potenziale di riscaldamento globale (GWP) di

Dichiarazione di conformità Questo apparecchio è destinato alla conservazione di prodotti alimentari ed è fabbricato in conformità al regolamento (CE) No. 1935/2004. Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a:

• gli obiettivi di sicurezza della Direttiva Bassa Tensione 2006/95/CE (che sostituisce la Direttiva 73/23/CEE e successivi emendamenti);

• i requisiti di protezione della Direttiva “EMC” 2004/108/CE. La sicurezza elettrica dell’apparecchio è assicurata soltanto quando è correttamente collegato ad un efficiente impianto di messa a terra a norma di legge. 60202038I.fm Page 72 Thursday, December 10, 2009 11:36 AM73

• La movimentazione e l’installazione dell’apparecchio deve essere effettuata da due o più persone.

• Fare attenzione durante gli spostamenti in modo da non danneggiare i pavimenti (es. parquet).

• Durante l’installazione, accertarsi che l’apparecchio non danneggi il cavo di alimentazione.

• Accertarsi che l’apparecchio non sia vicino ad una fonte di calore.

• Per garantire un’adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l’apparecchio e seguire le istruzioni d’installazione.

• Mantenere libere da ostruzioni le aperture di ventilazione dell’apparecchio.

• Non danneggiare i tubi del circuito refrigerante dell’apparecchio.

• Installare e livellare l’apparecchio su un pavimento in grado di sostenere il peso e in un ambiente adatto alle sue dimensioni e al suo utilizzo.

• Collocare l’apparecchio in un ambiente asciutto e ben ventilato. L’apparecchio é predisposto per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta matricola. L’apparecchio potrebbe non funzionare correttamente se lasciato per un lungo periodo ad una temperatura superiore o inferiore all’intervallo previsto.

• Controllare che il voltaggio sulla targhetta matricola corrisponda alla tensione della vostra abitazione.

• Non usare adattatori nè singoli nè multipli o prolunghe.

• Per il collegamento alla rete idrica, utilizzare il tubo in dotazione al nuovo apparecchio e non riutilizzare quello dell’apparecchio precedente.

• La modifica o sostituzione del cavo di alimentazione deve essere effettuata soltanto da personale qualificato o dal Servizio Assistenza Tecnica.

• La disconnessione dell’alimentazione elettrica deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa. SICUREZZA

• Non introdurre nell’apparecchio bombolette spray o recipienti che contengano propellenti o sostanze infiammabili.

• Non conservare o usare benzina, gas o liquidi infiammabili nelle vicinanze dell’apparecchio o di altri elettrodomestici. I vapori che si sprigionano possono infatti causare incendi o esplosioni.

• Non usare dispositivi meccanici, elettrici o chimici per accelerare il processo di sbrinamento diversi da quelli raccomandati dal fabbricante.

• Non usare o introdurre apparecchiature elettriche all’interno degli scomparti dell’apparecchio se questi non sono del tipo espressamente autorizzato dal costruttore.

• Questo apparecchio non è destinato ad essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte, o senza esperienza e conoscenza dell’apparecchio, salvo siano istruiti o controllati durante l’utilizzo dell’apparecchio da una persona responsabile della loro sicurezza.

• Controllare che i bambini non giochino con l’apparecchio, per evitare il rischio di intrappolamento e soffocamento all’interno dell’apparecchio.

• Non ingerire il liquido (atossico) contenuto negli accumulatori del freddo (in alcuni modelli).

• Non mangiare cubetti di ghiaccio o ghiaccioli subito dopo averli tolti dal congelatore poiché potrebbero causare bruciature da freddo. UTILIZZO

• Prima di qualsiasi operazione di manutenzione o pulizia, disinserire la spina dalla presa di corrente o scollegare l’alimentazione elettrica.

• Tutti gli apparecchi provvisti di produttori di ghiaccio e distributori d’acqua devono essere collegati ad una rete idrica che eroghi esclusivamente acqua potabile (con una pressione della rete idrica compresa tra i 0,17 e 0,81 MPa (1,7 e 8,1 bar)). I produttori di ghiaccio e/o distributori d’acqua non direttamente collegati all’alimentazione idrica devono essere riempiti unicamente con acqua potabile.

• Usare il comparto frigorifero solo per la conservazione di alimenti freschi ed il comparto congelatore solo per la conservazione di alimenti surgelati, il congelamento di alimenti freschi e la produzione di cubetti di ghiaccio.

• Non conservare liquidi in contenitori di vetro nel comparto congelatore in quanto potrebbero esplodere. Il fabbricante declina ogni responsabilità nel caso in cui i suggerimenti e le precauzioni sopra elencate non siano state rispettate Classe Climatica T. Amb. (°C) T. Amb. (°F) SN Da 10 a 32 Da 50 a 90 N Da 16 a 32 Da 61 a 90 ST Da 16 a 38 Da 61 a 100 T Da 16 a 43 Da 61 a 110 60202038I.fm Page 73 Thursday, December 10, 2009 11:36 AM74

COME FAR FUNZIONARE IL COMPARTO

FRIGORIFERO Messa in funzione dell’apparecchio Avviamento dell’apparecchio L'apparecchio è dotato di comandi interni. Inserire la spina. Quando l'apparecchio è collegato, la luce interna si accende aprendo la porta frigo. Il termostato situato nel comparto frigorifero dell’apparecchio stesso, permette di regolare la temperatura del comparto frigorifero e quella del comparto a bassa temperatura (quando presente). Regolazione della temperatura prodotto: Il termostato regola automaticamente la temperatura interna dello scomparto frigorifero e dello scomparto . Con la rotazione della manopola dalla posizione 1 a 7 si possono ottenere temperature piu' fredde. Nella posizione O il prodotto non è funzionante. Per la conservazione di cibi in tempi brevi la manopola del termostato puo' essere posizionata tra 1 (Min.) e 3 (Med). - Per lunghi periodi di conservazione dei cibi nello scomparto , posizionare la manopola su 3 o 4. Nota: La temperatura ambiente, la frequenza di apertura della porta e la posizione dell’apparecchio possono influenzare le temperature interne. Le posizioni del termostato devono variare in funzione di questi fattori. Come conservare gli alimenti nel comparto frigorifero Riporre gli alimenti come illustrato nella figura. AAlimenti cotti B Pesce, carni C Frutta e verdura D Bottiglie E Formaggi Note:

• La distanza fra i ripiani e la parete posteriore interna del frigorifero assicura la libera circolazione dell’aria.

• Non disporre gli alimenti a diretto contatto con la parete posteriore del comparto frigorifero.

• Non porre alimenti ancora caldi nel frigorifero.

• Conservare i liquidi in contenitori chiusi. Attenzione La conservazione di verdure ad alto contenuto di acqua può provocare la formazione di condensa sul ripiano in vetro del cassetto frutta e verdura: ciò non pregiudica il corretto funzionamento dell’apparecchio. 60202038I.fm Page 74 Thursday, December 10, 2009 11:36 AM75

COME FAR FUNZIONARE IL COMPARTO A

BASSA TEMPERATURA Il comparto a bassa temperatura è a . Nel comparto si possono conservare gli alimenti surgelati per il periodo indicato sulla confezione e si possono anche congelare alimenti freschi. La quantità degli alimenti freschi che è possibile congelare in 24 ore è riportata sulla targhetta matricola. Nota: Il comparto a bassa temperatura è in grado di mantenere la temperatura appropriata per la conservazione dei cibi, anche in caso di interruzione di energia elettrica. Si consiglia comunque, durante tale periodo, di evitare di aprire la porta del comparto. Come procedere per il congelamento degli alimenti freschi (solo in comparto ) Importante

• Avvolgere e sigillare gli alimenti freschi da congelare in: fogli di alluminio, pellicola trasparente, imballi impermeabili di plastica, contenitori di polietilene con coperchi, contenitori da congelatore purché idonei per alimenti da congelare.

• Sistemare gli alimenti da congelare nel vano superiore, lasciando sufficiente spazio fra i pacchetti per consentire la libera circolazione dell’aria.

• Per un’ottimale procedura di congelamento, spostare la manopola termostato di mezza tacca, verso i numeri più bassi, quando vengono inseriti gli alimenti nel comparto congelatore.

• Dopo 24 ore il congelamento è completato. Per apparecchi con comparto Per i mesi di conservazione degli alimenti freschi congelati, attenersi alla tabella qui riportata. Al momento dell’acquisto di alimenti surgelati, accertarsi che:

• L’imballo o il pacchetto siano intatti, poiché l’alimento può deteriorarsi. Se un pacchetto è gonfio o presenta delle macchie di umido, non è stato conservato nelle condizioni ottimali e può avere subìto un inizio di scongelamento.

• Acquistare gli alimenti surgelati per ultimi e usare borse termiche per il trasporto.

• Appena a casa riporre immediatamente gli alimenti surgelati nel comparto a bassa temperatura.

• Non ricongelare gli alimenti parzialmente scongelati, ma consumarli entro 24 ore.

• Evitare o ridurre al minimo le variazioni di temperatura. Rispettare la data di scadenza riportata sulla confezione.

• Seguire sempre le istruzioni sull’imballo per la conservazione degli alimenti congelati. Produzione di cubetti di ghiaccio

• Riempire di acqua per 2/3 la bacinella per il ghiaccio e riporla nel comparto a bassa temperatura

• Qualora la bacinella fosse attaccata al fondo del comparto a bassa temperatura, non utilizzare oggetti appuntiti o taglienti per rimuoverla.

• Per facilitare la rimozione dei cubetti di ghiaccio dalla bacinella, fletterla leggermente. MESI CIBI 60202038I.fm Page 75 Thursday, December 10, 2009 11:36 AM76

COME SBRINARE E PULIRE IL FRIGORIFERO

Prima di eseguire qualsiasi operazione di manutenzione o pulizia, togliere la spina dalla presa di corrente o comunque disinserire l’apparecchio dalla rete elettrica. Lo sbrinamento del comparto frigorifero è completamente automatico. La presenza periodica di goccioline d’acqua sulla parete posteriore interna del comparto frigorifero evidenzia la fase di sbrinamento automatico. L’acqua di sbrinamento viene convogliata automaticamente in un foro di scarico, quindi raccolta in un contenitore ove evapora. Pulire regolarmente l’interno del foro di drenaggio dell’acqua di sbrinamento per garantire il deflusso costante e corretto dell’acqua di sbrinamento. Sbrinamento del comparto a bassa temperatura Suggeriamo di sbrinare il comparto a bassa temperatura 1 o 2 volte l’anno o quando la formazione di brina risulta eccessiva. La formazione di brina è un fenomeno normale. La quantità e la rapidità di accumulo varia a seconda delle condizioni ambientali e della frequenza di apertura della porta. L’accumulo di brina soprattutto sulla parte superiore del comparto è un fenomeno naturale e non preclude il corretto funzionamento dell’apparecchio. Si consiglia di effettuare lo sbrinamento quando le scorte sono minime.

• Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in fogli di giornale a stretto contatto fra loro e riporli in un luogo molto fresco o in una borsa termica.

• Lasciare aperta la porta per permettere lo scioglimento della brina.

• Pulire l’interno con una spugna imbevuta in una soluzione di acqua tiepida e/o detergente neutro. Non utilizzare sostanze abrasive.

• Risciacquare e asciugare con cura.

• Sistemare gli alimenti.

PULIZIA E MANUTENZIONE

• Pulire periodicamente le griglie di ventilazione ed il condensatore situato nella parte posteriore del prodotto con un aspirapolvere o una spazzola.

• Pulire l’esterno con un panno morbido. Per assenze prolungate

1. Svuotare completamente il frigorifero.

2. Disinserire il prodotto dalla rete elettrica.

3. Sbrinare e pulire gli interni.

4. Per impedire la formazione di muffe, di cattivi odori e di

ossidazioni, la porta dell’apparecchio deve rimanere aperte quando l’apparecchio non è in funzione.

• Pulire periodicamente il comparto frigorifero con una spugna inumidita in acqua tiepida e/o detergente neutro. Risciacquare ed asciugare con un panno morbido. Non usare abrasivi.

• Pulire l’esterno con un panno morbido inumidito in acqua. Non utilizzare paste o pagliette abrasive, nè smacchiatori (es. acetone, trielina) nè aceto. Sostituzione lampadina: In caso di sostituzione della lampadina operare nel seguente modo

• Togliere la spina dall' alimentazione elettrica

• Premere le linguette presenti sui lati del copri lampada e rimuoverlo.

• Cambiare la lampada con una nuova di potenza non superiore a 10 W.

• Rimettere il coprilampada ed aspettare 5 minuti prima di collegare di nuovo il prodotto. 60202038I.fm Page 77 Thursday, December 10, 2009 11:36 AM78

GUIDA RICERCA GUASTI

Quando senti questi rumori

1. L’apparecchio non funziona.

• C’è un’interruzione di corrente?

• La spina è ben inserita nella presa di corrente?

• L’interruttore bipolare di rete è inserito?

• Il fusibile è bruciato?

• Il cavo di alimentazione è rotto?

• Il termostato è sulla posizione z (Stop)?

2. La temperatura all’interno dei comparti

non è sufficientemente fredda.

• La porta è stata chiusa correttamente?

• I cibi ostacolano la chiusura delle porta?

• L’apparecchio è installato vicino ad una sorgente di calore?

• Il termostato è sulla posizione corretta?

• La circolazione dell’aria attraverso le aperture di ventilazione è ostruita?

3. La temperatura all’interno del comparto

frigorifero è troppo fredda.

• Il termostato è sulla posizione corretta?

4. L’apparecchio è eccessivamente

• L’installazione dell’apparecchio è stata effettuata correttamente?

• I tubi nella parte posteriore si toccano o vibrano?

5. C’è acqua sul fondo del comparto

• Lo scarico dell’acqua di sbrinamento è ostruito?

6. Eccessiva formazione di brina nel

comparto a bassa temperatura.

• La porta è stata chiusa correttamente?

• I cibi ostruiscono la chiusura della porta? Note:

• Rumori di gorgoglio e soffi di espansioni, derivanti dal circuito refrigerante, sono da considerarsi normali. ..il tuo apparecchio è vivo!! 60202038I.fm Page 78 Thursday, December 10, 2009 11:36 AM79

SERVIZIO ASSISTENZA TECNICA

Prima di contattare il Servizio Assistenza:

1. Verificare se non è possibile eliminare da soli i

guasti (vedere “Guida ricerca guasti”).

2. Riavviare l’apparecchio per accertarsi che

l’inconveniente sia stato ovviato. Se il risultato è negativo, disinserire nuovamente l’apparecchio e ripetere l’operazione dopo un’ora.

3. Se il risultato è ancora negativo, contattare il

Servizio Assistenza. Comunicare:

• il numero Service (la cifra che si trova dopo la parola SERVICE, sulla targhetta matricola posta all’interno dell’apparecchio)

• il vostro indirizzo completo

• il vostro numero e prefisso telefonico. INSTALLAZIONE

• Installare l’apparecchio lontano da fonti di calore. L’installazione in un ambiente caldo, l’esposizione diretta ai raggi solari o la collocazione dell’apparecchio nelle vicinanze di una fonte di calore (caloriferi, fornelli), aumentano il consumo di corrente e dovrebbero essere evitate.

• Qualora ciò non fosse possibile, è necessario rispettare le seguenti distanze minime:

• 30 cm da cucine a carbone o petrolio;

• 3 cm da cucine elettriche e/o a gas.

• Se presenti, montare i distanziali in dotazione sulla parte posteriore del condensatore posto dietro l’apparecchio (vedi figura).

• Per il funzionamento ottimale, prevedere uno spazio minimo di 5 cm sopra l’apparecchio e disporre gli altri mobili accostati ad una distanza sufficiente da permettere una minima circolazione dell’aria.

• Posizionarlo in luogo asciutto e ben aerato, in piano, regolando se necessario i piedini anteriori.

• Inserire gli accessori a corredo. Collegamento elettrico

• I collegamenti elettrici devono essere conformi alle normative locali.

• I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola, posta all’interno dell’apparecchio.

• La messa a terra dell’apparecchio è obbligatoria a termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali o cose, derivanti dalla mancata osservanza delle norme sopra indicate.

• Se la spina e la presa non sono dello stesso tipo, far sostituire la presa da un tecnico qualificato.

• Non usare prolunghe o adattatori multipli. Scollegamento elettrico Lo scollegamento elettrico deve essere possibile o disinserendo la spina o tramite un interruttore bipolare di rete posto a monte della presa. 60202038I.fm Page 79 Thursday, December 10, 2009 11:36 AM80 Reversibilità della porta Reversibilità della porta La porta del frigorifero può essere aperta da destra o da sinistra. Alla consegna, la porta dell'apparecchio si apre da sinistra. Per modificare il verso di apertura, seguire le presenti istruzioni. Nota: Prima di invertire l'apertura della porta, staccare l'apparecchio dall'alimentazione di rete o scollegare l'alimentazione.

1. Rimuovere le viti (6) tenendo il pannello superiore (7)

aderente all'unità. Rimuovere il pannello superiore

2. Rimuovere le due viti (1) tenendo la cerniera superiore (5)

(lato destro) aderente al telaio. Rimuovere la cerniera superiore (5).

3. Sollevare la porta dal perno della cerniera inferiore e

appoggiarla su una superficie antigraffio.

4. Rimuovere le due viti (8) sostenendo la cerniera inferiore (2).

Rimuovere la cerniera inferiore (2).

5. Rimuovere il piedino anteriore sinistro (4) e spostarlo sul lato

6. Prima di riposizionare la cerniera inferiore (2), rimuovere il

perno della cerniera (9) e invertire la direzione della cerniera (2). Rimontare la cerniera inferiore (2) sul lato sinistro utilizzando le due viti (8).

7. Rimontare il perno della cerniera (9) nella cerniera inferiore

8. Abbassare la porta sul perno della cerniera inferiore (9).

9. Tenendo la porta in posizione chiusa, rimontare la cerniera

superiore (5) sul lato sinistro utilizzando le due viti (1). Non serrare le viti (1) fino a quando la porta non è a livello rispetto al piano di appoggio.

10. Rimontare il pannello superiore utilizzando le viti (6).

Nota: La reversibilità della porta dell’apparecchio, se effettuata dal Servizio Assistenza Tecnica non è considerato intervento di garanzia. Inversione della porta scomparto interno

1. Rimuovere la vite del perno di sostegno porta sulla destra in

2. togliere il tappo sulla parte sinistra;

3. rimuovere i due coprivite sulla parte sinistra;

4. svitare le due viti;

5. riposizionare il tutto sul lato opposto.

fig. 1 fig. 2 Apertura porta dal lato sinistro Apertura porta dal lato destro

Operazione n° 1 Rimuovere le 2 viti sul lato posteriore dell'apparecchio Operazione n° 2 Sollevare il piano dal lato posteriore e rimuoverlo dai punti di fissaggio anteriori Operazione n° 3 Rimuovere le 10 viti sul telaio in plastica anteriore e la cerniera in metallo Operazione n° 4 Estrarre la cerniera e il telaio in plastica Operazione n° 5 Riposizionare e rimontare la cerniera in metallo con 2 viti viti viti viti 60202038I.fm Page 81 Thursday, December 10, 2009 11:36 AM82 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΤΟ ΠΡΟΪΟΝ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΜΕΤΡΑ ΠΡΟΦΥΛΑΞΗΣ ΚΑΙ ΓΕΝΙΚΕΣ
