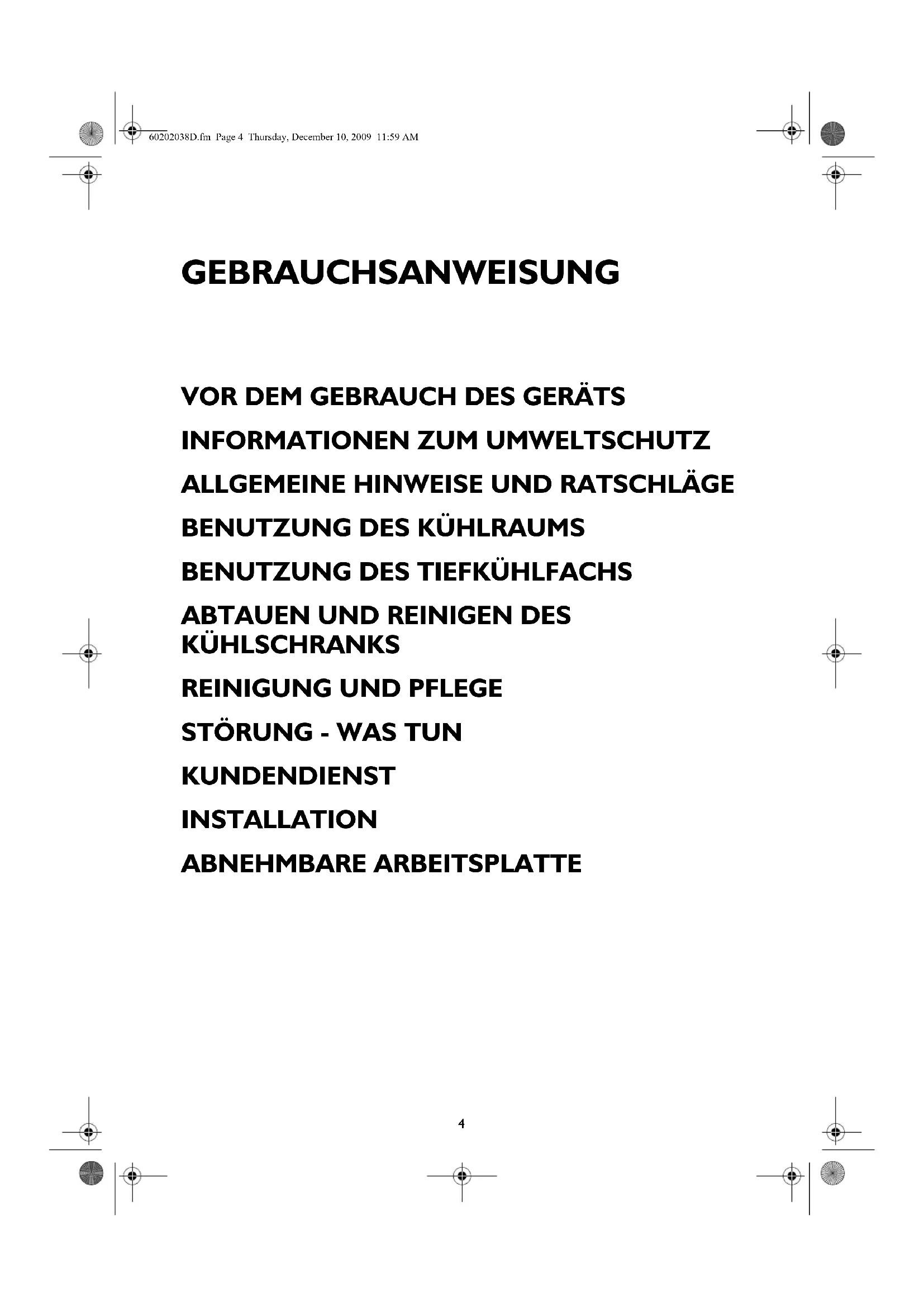

BEDIENUNGSANLEITUNG KV 1883 A2+ BAUKNECHT

ALLGEMEINE HINWEISE UND RATSCHLÄGE

BENUTZUNG DES KÜHLRAUMS

BENUTZUNG DES TIEFKÜHLFACHS

REINIGUNG UND PFLEGE

• Das von Ihnen erworbene Gerät wurde für den Gebrauch im Haushalt entwickelt. Weitere zulässige Anwendungsbereiche sind: - Küchenbereiche an Arbeitsplätzen, in Geschäften und/oder Büros, - in der Landwirtschaft, - in Hotels, Motels, Apartmenthotels, Bed & Breakfast zur Nutzung durch einzelne Gäste. Damit Sie den größtmöglichen Nutzen aus Ihrem Gerät ziehen, lesen Sie bitte aufmerksam die Bedienungsanleitung, in der Sie die Gerätebeschreibung sowie nützliche Ratschläge zur Aufbewahrung der Lebensmittel finden. Heben Sie diese Anleitung bitte als Nachschlagewerk gut auf.

1. Überprüfen Sie nach dem Auspacken des Geräts

das einwandfreie Schließen der Türen. Mögliche Transportschäden müssen dem Händler die innerhalb von 24 Stunden nach Anlieferung gemeldet werden.

2. Warten Sie vor der Inbetriebnahme des Gerätes

mindestens zwei Stunden, damit der Kühlkreislauf seine volle Funktionstüchtigkeit erreichen kann.

3. Die Installation und der elektrische Anschluss

müssen von einer Fachkraft gemäß den Herstelleranweisungen und den gültigen örtlichen Bestimmungen ausgeführt werden.

4. Vor der Inbetriebnahme den Innenraum des

Geräts reinigen. 1.Verpackung Das Verpackungsmaterial ist zu 100% wieder verwertbar und durch ein Recyclingsymbol gekennzeichnet. Für die Entsorgung die örtlichen Vorschriften beachten. Das Verpackungsmaterial (Plastikbeutel, Styroporteile, usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellt. 2.Entsorgung Das Gerät ist aus wieder verwertbaren Materialien hergestellt. Dieses Gerät verfügt über die Konformitätskennzeichnung entsprechend der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE).Bei einer korrekten Entsorgung des Gerätes durch den Benutzer werden Gefahren für die Umwelt und die Gesundheit ausgeschlossen. Das Symbol , auf dem Gerät oder dem Begleitdokument weist darauf hin, dass dieses Gerät nicht wie Hausmüll behandelt werden darf, sondern bei speziellen Sammel- und Recyclingstellen für Elektro- und Elektronik- Altgeräte abzugeben ist. Vor der Entsorgung des Gerätes das Netzkabel durchtrennen, Türen und Ablageflächen entfernen, damit das Gerät nicht mehr funktionstüchtig ist und keine Gefahrenquelle für spielende Kinder darstellen kann. Bei der Entsorgung die örtlichen Bestimmungen zur Abfallbeseitigung beachten und das Gerät bei den zugelassenen Entsorgungsbetrieben abliefern; das Gerät auf keinen Fall, auch nicht für wenige Tage, unbewacht stehen lassen, da es eine Gefahrenquelle für spielende Kinder darstellen kann. Für weitere Informationen zu Behandlung, Entsorgung und Recycling dieses Gerätes das zuständige örtliche Amt, das Abfallentsorgungsunternehmen oder den Händler kontaktieren, bei dem das Gerät gekauft wurde. Information: Dieses Gerät ist FCKW-frei. Der Kältekreislauf enthält R134a (HFC) oder R600a (HC), siehe Typenschild im Innenraum. Für Geräte mit Isobutan (R600a): Isobutan ist ein Naturgas ohne umweltschädigende Auswirkungen, es ist jedoch entflammbar. Die Leitungen des Kältekreises müssen daher unbedingt auf ihre Unversehrtheit überprüft werden. Dieses Gerät könnte fluorierte Treibhausgase im Sinne des Kyoto-Protokolls enthalten. Das Kühlmittel befindet sich in einem hermetisch versiegelten System. Kühlmittel: R134a hat ein Treibhauspotential (GWP) von 1300. Konformitätserklärung Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004. Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht:

• Sicherheitsanforderungen der “Niederspannungsrichtlinie” 2006/95/CE (die 73/23/CEE und nachfolgende Änderungen ersetzt);

• Schutzvorschriften der EWG-Richtlinie 2004/108/CE “EMV”. Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es korrekt an eine funktionstüchtige und den gesetzlichen Bestimmungen entsprechende Erdung angeschlossen ist. 60202038D.fm Page 5 Thursday, December 10, 2009 11:59 AM6

ALLGEMEINE HINWEISE UND RATSCHLÄGE

• Zum Transport und zur Installation des Geräts sind zwei oder mehrere Personen erforderlich.

• Beim Auf- bzw. Umstellen des Gerätes darauf achten, dass der Fußboden nicht beschädigt wird (z. B. Parkett).

• Während der Installation sicherstellen, dass das Gerät nicht auf dem Stromkabel steht.

• Das Gerät nicht neben einer Wärmequelle aufstellen.

• Zur Gewährleistung einer angemessenen Belüftung ausreichend Freiraum über und neben dem Gerät lassen.

• Die Belüftungsöffnungen des Gerätes nicht abdecken oder zustellen.

• Die Leitungen des Kühlkreislaufs dürfen nicht beschädigt werden.

• Installieren Sie und nivellieren Sie das Gerät auf einer tragfähigen Fußbodenfläche und wählen Sie dazu einen seinen Abmessungen und seinem Verwendungszweck angemessenen Raum.

• Stellen Sie das Gerät in einem trockenen und gut belüfteten Raum auf. Das Gerät ist für den Einsatz in Räumen mit nachstehenden Temperaturbereichen ausgelegt, die ihrerseits von der Klimaklasse auf dem Typenschild abhängig sind: Der Gerätebetrieb könnte beeinträchtigt werden, wenn das Gerät über längere Zeit bei höheren oder tieferen Temperaturwerten als denen des vorgeschriebenen Bereichs läuft.

• Prüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der in der Wohnung übereinstimmt.

• Weder Einzel- noch Mehrfachadapter oder Verlängerungskabel verwenden.

• Verwenden Sie zum Anschluss an die Wasserleitung den im Lieferumfang des neuen Geräts einbegriffenen Schlauch und nicht den Ihres Vorgängergeräts.

• Die Änderung oder der Austausch des Netzkabels darf ausschließlich durch qualifizierte Techniker oder den Technischen Kundendienst erfolgen.

• Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. SICHERHEIT

• Stellen Sie keine Spraydosen oder Behälter mit Treibgasen oder brennbaren Substanzen in das Gerät.

• Kein Benzin, Gas oder andere entflammbare Stoffe in der Nähe des Geräts oder anderer Haushaltsgeräte aufbewahren oder verwenden. Durch die ausströmenden Dämpfe bestände Brand- oder Explosionsgefahr.

• Zum Beschleunigen des Abtauvorganges niemals zu anderen mechanischen, elektrischen oder chemischen Hilfsmitteln greifen als zu den vom Hersteller empfohlenen.

• Verwenden Sie keine elektrischen Geräte im Innenraum des Geräte, wenn diese nicht ausdrücklich den Händlerempfehlungen entsprechen.

• Dieses Gerät sollte von Kindern, Behinderten und im Umgang mit dem Gerät unerfahrenen Personen nur nach einer Einweisung zum Gebrauch und unter Aufsicht benutzt werden.

• Kindern das Spielen und Verstecken im Gerät untersagen, um Erstickungs- und Einschließgefahr zu vermeiden.

• Die in den Kälteakkus enthaltene (ungiftige) Flüssigkeit nicht verschlucken (nicht bei allen Modellen).

• Eiswürfel oder Wassereis nicht sofort nach der Entnahme aus dem Gefrierraum verzehren, da sie Kälteverbrennungen hervorrufen können. GEBRAUCH

• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung unterbrechen.

• Sämtliche Geräte mit Eisbereiter und Wasserspender müssen ausschließlich an eine Trinkwasserleitung angeschlossen werden (mit Wasserleitungsdruck zwischen 0,17 und 0,81 MPa (1,7 und 8,1 bar)). Nicht direkt an die Wasserleitung angeschlossene Eisbereiter bzw.

• Wasserspender dürfen nur mit Trinkwasser gefüllt werden.

• Das Kühlabteil nur zur Lagerung frischer Lebensmittel und das Gefrierabteil nur zur Lagerung von Tiefkühlware, zum Einfrieren frischer Lebensmittel und zum Herstellen von Eiswürfeln verwenden.

• Keine Glasbehälter mit flüssigem Inhalt in das Gefrierabteil stellen, da diese platzen können. Der Hersteller übernimmt keine Haftung bei Nichtbefolgen der oben angeführten Ratschläge und Vorsichtsmaßnahmen. Klimaklasse Raumtemp. (°C) Raumtemp. (°F) SN von 10 bis 32 von 50 bis 90 N von 16 bis 32 von 61 bis 90 ST von 16 bis 38 von 61 bis 100 T von 16 bis 43 von 61 bis 110 60202038D.fm Page 6 Thursday, December 10, 2009 11:59 AM7

BENUTZUNG DES KÜHLRAUMS

Inbetriebnahme des Geräts Benutzung des Gefrierschranks Die Bedienelemente befinden sich im Innenraum des Geräts. Netzstecker anschließen. Bei angeschlossenem Gerät schaltet sich die Innenbeleuchtung ein, wenn die Tür geöffnet wird. An dem Thermostat im Kühlraum können Sie die Temperatur des Kühlraums und des Tiefkühlfachs (falls vorhanden) einstellen. Temperatureinstellung des Geräts: Der Thermostat regelt automatisch die Innentemperatur des Kühlraums und des Tiefkühlfachs . Durch Drehen des Thermostatknopfs von 1 bis 7 werden stufenweise niedrigere Kühltemperaturen erzielt. In der Stellung O kühlt das Gerät nicht. Für die vorübergehende Aufbewahrung von Lebensmitteln sollte der Thermostatknopf auf die Positionen zwischen 1 (niedrigste Kühlleistung) und 3 (mittlere Kühlleistung) gestellt werden. - Für eine längerfristige Aufbewahrung von Lebensmitteln im Tiefkühlfach mit Sternen den Thermostatknopf auf 3 oder 4 stellen. Anmerkung: Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Geräts können die Innentemperatur des Kühlgeräts beeinflussen. Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden. Aufbewahrung von Lebensmitteln im Kühlraum Die Lebensmittel wie auf der Abbildung gezeigt einlagern. A Gekochte Speisen BFisch, Fleisch C Obst und Gemüse DFlaschen EKäse Anmerkungen:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation.

• Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen.

• Keine warmen Speisen einlagern.

• Flüssigkeiten in geschlossenen Behältern aufbewahren. Bitte beachten Die Aufbewahrung von Gemüse mit hohem Wassergehalt kann zur Bildung von Kondenswasser auf der Glasplatte des Obst- und Gemüsefachs führen: Der korrekte Gerätebetrieb wird dadurch nicht beeinträchtigt. 60202038D.fm Page 7 Thursday, December 10, 2009 11:59 AM8

BENUTZUNG DES TIEFKÜHLFACHS

Das Tiefkühlfach hat Sterne. Im Tiefkühlfach kann Tiefkühlware für die auf der Packung angegebene Dauer aufbewahrt und frische Lebensmittel können tiefgefroren werden. Die Menge frischer Lebensmittel, die innerhalb von 24 Stunden eingefroren werden kann, ist auf dem Typenschild angegeben. Anmerkung: Auch bei Stromausfall behält das Tiefkühlfach die zur Aufbewahrung der Lebensmittel erforderliche Temperatur bei. Sie sollten auf jeden Fall vermeiden, die Tür des Gefrierraums während dieser Zeit zu öffnen. Einfrieren frischer Speisen (nur im -Sterne- Tiefkühlfach) Wichtig

• Die einzufrierenden frischen Lebensmittel einwickeln und verschließen in: Aluminium- oder Klarsichtfolie, wasserundurchlässige Kunststoffverpackungen, Polyäthylenbehälter mit Deckel, lebensmittelgerechte Tiefkühlbehälter.

• Die einzufrierenden Lebensmittel ins obere Fach legen und um die Päckchen ausreichend Platz für die freie Luftzirkulation lassen.

• Zur Beschleunigung des Gefriervorgangs den Thermostatknopf vor dem Einführen der Lebensmittel um eine halbe Raststellung nach unten stellen.

• Nach 24 Stunden ist der Gefriervorgang beendet. Für Geräte mit Die Aufbewahrungsdauer in Monaten für eingefrorene frische Lebensmittel entnehmen Sie bitte der Tabelle. Beim Einkaufen von Tiefkühlware sollten Sie auf Folgendes achten:

• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden, und der Inhalt könnte angetaut sein.

• Beim Einkaufen die Tiefkühlware als letzte in den Einkaufswagen legen und stets in einer Kühltasche transportieren.

• Die Tiefkühlware zu Hause sofort ins Tiefkühlfach legen.

• Angetaute Tiefkühlware nie wieder einfrieren, sondern innerhalb von 24 Stunden verwerten.

• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfalldatum beachten.

• Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen. Bereitung von Eiswürfeln

• Die Eiswürfelschale zu 2/3 mit Wasser füllen und ins Tiefkühlfach stellen

• Falls die Schale auf dem Boden des Gefrierfachs festfriert, dürfen Sie zum Lösen keine spitzen oder scharfen Utensilien verwenden.

• Zur leichteren Entnahme der Eiswürfel aus der Schale kann diese leicht gebogen werden. MONATE LEBENSMITTEL 60202038D.fm Page 8 Thursday, December 10, 2009 11:59 AM9

ABTAUEN UND REINIGEN DES

KÜHLSCHRANKS Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten. Das Abtauen des Kühlraums erfolgt vollautomatisch. Die von Zeit zu Zeit an der Innenrückwand des Kühlraums auftretenden Wassertropfen zeigen die automatische Abtauphase an. Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt, in dem es verdunstet. Die Abflussöffnung regelmäßig reinigen, um das ständige und ungehinderte Abfließen des Tauwassers zu ermöglichen. Abtauen des Tiefkühlfachs Das Tiefkühlfach sollte ein- oder zweimal jährlich oder bei Erreichen einer übermäßig dicken Reifschicht auf den Wänden abgetaut werden. Reifbildung ist vollkommen normal. Ausmaße und Schnelligkeit der Reifbildung hängen von den Umgebungsbedingungen und der Häufigkeit der Türöffnungen ab, wobei die Reifbildung verstärkt an den höheren Gittern auftritt. Reifbildung besonders im oberen Teil des Fachs ist möglich und bedeutet nicht, dass das Gerät nicht richtig funktioniert. Das Abtauen sollte dann vorgenommen werden, wenn wenig Gefriergut eingelagert ist.

• Die Tür öffnen, alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwickeln und an einem kühlen Ort oder in einer Kühltasche aufbewahren.

• Die Tür offen lassen, damit der Reif abtauen kann.

• Reinigen Sie den Gefrierraum mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder einem milden Reinigungsmittel. Verwenden Sie keine Scheuermittel.

• Nachspülen und sorgfältig abtrocknen.

• Die Lebensmittel wieder einlagern.

• Den Netzstecker wieder anschließen.

• Das Gerät einschalten. 60202038D.fm Page 9 Thursday, December 10, 2009 11:59 AM10

REINIGUNG UND PFLEGE

• Die Belüftungsgitter und den Kondensator auf der Geräterückseite regelmäßig mit dem Staubsauger oder einer Bürste reinigen.

• Die Außenwände mit einem weichen Tuch reinigen. Bei längerer Abwesenheit

1. Den Kühlschrank vollständig entleeren.

2. Gerät vom Stromnetz abschalten.

3. Die Innenräume abtauen und reinigen.

4. Bei abgeschaltetem Kühlschrank die Tür offen lassen, um

Schimmelbildung, unangenehme Gerüche oder Oxydation zu vermeiden.

5. Das Gerät reinigen.

• Während des Abtauvorgangs das Innere des Tiefkühlfachs (wo vorhanden) reinigen.

• Den Kühlraum regelmäßig mit einem Schwamm und einer Lösung aus lauwarmem Wasser und/oder Neutralreiniger reinigen. Nachspülen und mit einem weichen Tuch trocken reiben. Keine Scheuermittel verwenden.

• Das Gerät außen mit einem weichen, mit Wasser befeuchteten Tuch reinigen. Benutzen Sie weder Scheuerpaste oder -schwämmchen noch Fleckenentferner (z. B. Azeton, Trichloräthylen) oder Essig benutzen. Auswechseln der Lampe: Zum Lampenwechsel wie folgt verfahren :

• Den Netzstecker aus der Steckdose ziehen

• Auf die Zungen seitlich an der Lampenhalterung drücken und diese abnehmen.

• Die Lampe durch eine neue mit einer Wattstärke von max. 10 W ersetzen.

• Die Lampenhalterung aufsetzen und vor dem erneuten Netzanschluss des Geräts 5 Minuten warten. 60202038D.fm Page 10 Thursday, December 10, 2009 11:59 AM11

Wenn Sie diese Geräusche hören

1. Das Gerät funktioniert nicht.

• Liegt ein Stromausfall vor?

• Ist der Netzstecker richtig angeschlossen?

• Ist der Zweipolschalter eingeschaltet?

• Ist die Sicherung durchgebrannt?

• Ist das Stromkabel beschädigt?

• Steht der Gefrierteil-Thermostat in der Position z (Stop)?

2. Die Temperatur in den Geräteräumen ist

• Wurde die Tür korrekt geschlossen?

• Hemmen eingelagerte Lebensmittel die Tür?

• Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?

• Ist der Thermostat richtig eingestellt?

• Wird die Luftzirkulation behindert?

3. Die Temperatur im Kühlteil ist zu tief.

• Ist der Thermostat richtig eingestellt?

4. Das Gerät läuft zu laut.

• Wurde das Gerät fachgerecht installiert?

• Berühren sich die Leitungen an der Geräterückseite oder vibrieren sie?

5. Wasser steht auf dem Boden des

• Der Tauswasserabfluss ist verstopft?

6. Übermäßige Reifbildung im Tiefkühlfach.

• Wurde die Tür korrekt geschlossen?

• Hemmen eingelagerte Lebensmittel die Tür? Anmerkungen:

• Gluckergeräusche und leichtes Zischen des Kältekreises sind durchaus normal. ..dann entspannen Sie sich: das ist ganz normal!!! 60202038D.fm Page 11 Thursday, December 10, 2009 11:59 AM12 KUNDENDIENST Bevor Sie den Kundendienst rufen:

1. Prüfen Sie erst, ob Sie die Störung selbst

beheben können (siehe “Störung - Was tun”).

2. Schalten Sie das Gerät nochmals ein, um zu

prüfen, ob die Störung immer noch vorliegt. Haben Sie keinen Erfolg, schalten Sie das Gerät aus und wiederholen Sie den Versuch nach einer Stunde.

3. Bleibt das Ergebnis negativ, benachrichtigen Sie

den Kundendienst. Machen Sie bitte folgende Angaben:

• die Servicenummer (die Zahl hinter dem Wort SERVICE auf dem Typenschild im Geräteinnern)

• Ihre vollständige Anschrift

• Ihre Telefonnummer mit Vorwahl. INSTALLATION

• Das Gerät nicht neben einer Wärmequelle aufstellen. Installationen in warmen Räumen, in der Nähe von Wärmequellen (Heizungen, Öfen) oder die direkte Sonnenlichteinstrahlung erhöhen den Stromverbrauch und sollten deshalb zu vermieden werden.

• Falls dies nicht möglich ist, müssen folgende Mindestabstände eingehalten werden:

• 30 cm von Kohle- oder Ölöfen;

• 3 cm von Elektro- und/oder Gasherden.

• Ansonsten die Distanzstücke (falls mitgeliefert) an die Hinterwand des Kondensators auf der Geräterückseite montieren (s. Abb.

• Zur Gewährleistung eines optimalen Betriebs sollte für einen Freiraum von mindestens 5 cm über dem Gerät gesorgt und angrenzende Möbel so aufgestellt werden, dass etwas Luft zirkulieren kann.

• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen und es ggf. an den vorderen Stellfüßen nivellieren.

• Das Zubehör einsetzen. Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.

• Die Daten zur Spannung und Leistungsaufnahme können dem Typenschild im Geräteinnern entnommen werden.

• Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen sollten.

• Falls Stecker und Steckdose nicht vom selben Typ sind, die Steckdose von einer Fachkraft auswechseln lassen.

• Keine Verlängerungskabel oder Mehrfachadapter verwenden. Elektrische Abschaltung Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein. 60202038D.fm Page 12 Thursday, December 10, 2009 11:59 AM13 Türanschlagwechsel Türanschlagwechsel Die Kühlschranktür kann von rechts oder von links geöffnet werden. Werkseitig ist die Tür so angeschlagen, dass sie von links geöffnet wird. Zum Türanschlagwechsel wie folgt vorgehen. Hinweis: Vor dem Türanschlagwechsel zunächst den Netzstecker ziehen oder die Stromversorgung unterbrechen.

1. Die Schrauben (6) entfernen und dabei die obere Platte (7)

am Gerät abstützen. Die Platte entfernen

2. Die zwei Schrauben (1) entfernen und dabei das obere

(rechtsseitige) Scharnier (5) an den Rahmen drücken. Das obere Scharnier (5) entfernen.

3. Die Tür vom Zapfen des unteren Scharnier abheben und auf

einer weichen Unterlage ablegen.

4. Die zwei Schrauben (8) entfernen und dabei das untere

Scharnier (2) festhalten. Das untere Scharnier (2) abnehmen.

5. Den linken vorderen Stellfuß (4) herausdrehen und

rechtsseitig montieren.

6. Bevor das untere Scharnier (2) wieder montiert wird, den

Zapfen des Scharniers entfernen (9) und das Scharnier (2) umdrehen. Das untere Scharnier (2) mit den zwei Schrauben (8) linksseitig montieren.

7. Den Zapfen des Scharniers (9) auf das untere Scharnier (2)

8. Die Tür auf den Zapfen des unteren Scharniers (9) schieben.

9. Die Tür in geschlossener Position festhalten und das obere

Scharnier (5) mit den zwei Schrauben (1) linksseitig montieren. Die Schrauben (1) erst dann festziehen, wenn die Tür korrekt mit dem Rahmen fluchtet.

10. Die obere Platte mit den Schrauben (6) montieren.

Anmerkung: Der vom Kundendienst ausgeführte Türanschlagwechsel fällt nicht unter die Garantieleistung. Anschlagwechsel der Tiefkühlfachklappe

1. Die Schraube des Haltezapfens rechts unten entfernen;

2. den Stopfen auf der linken Seite entfernen;

3. die zwei Schraubenabdeckungen auf der linken Seite

4. die zwei Schrauben lösen;

5. alles auf der anderen Seite montieren.

Abb. 1 Abb. 2 Linksseitige Türöffnung Rechtsseitige Türöffnung

ARBEITSPLATTE DES KÜHLSCHRANKS 54 CM

AUSBAU DER ARBEITSPLATTE VOR DEM EINBAU DES GERÄTS Arbeitsschritt Nr. 1 Die 2 Schrauben auf der Geräterückseite entfernen Arbeitsschritt Nr. 2 Die Arbeitsplatte hinten anheben und von den vorderen Befestigungspunkten abnehmen Arbeitsschritt Nr. 3 Die 10 Schrauben von dem vorderen Kunststoffrahmen und das Metallscharnier entfernen Arbeitsschritt Nr. 4 Das Metallscharnier und den Kunststoffrahmen herausziehen Arbeitsschritt Nr. 5 Das Metallscharnier wie gezeigt positionieren und mit 2 Schrauben befestigen Schrauben Schrauben Schrauben 60202038D.fm Page 14 Thursday, December 10, 2009 11:59 AM15
