KÄYTTÖOHJE KV 1883 A2+ BAUKNECHT

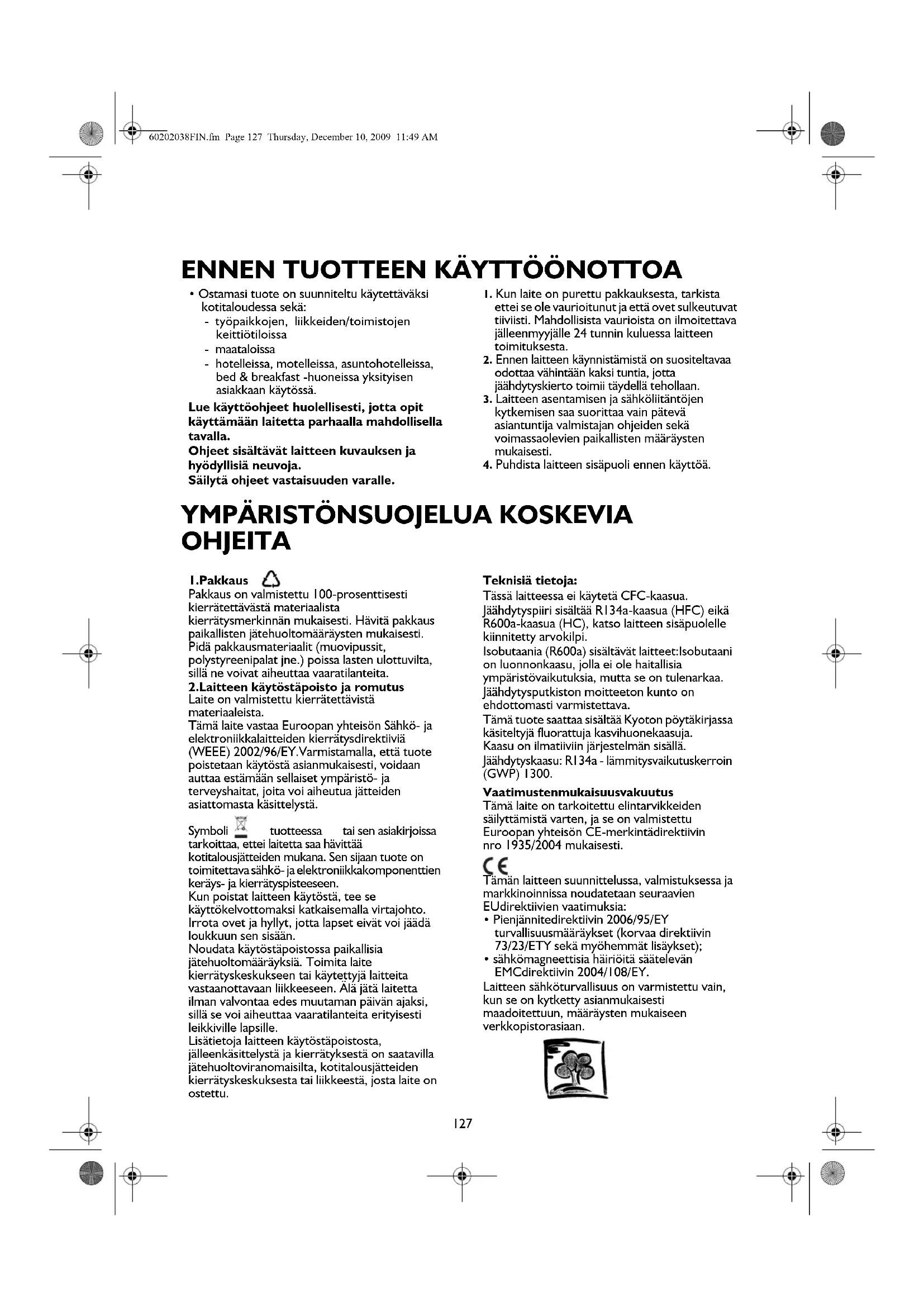

• Ostamasi tuote on suunniteltu käytettäväksi kotitaloudessa sekä: - työpaikkojen, liikkeiden/toimistojen keittiötiloissa - maataloissa - hotelleissa, motelleissa, asuntohotelleissa, bed & breakfast -huoneissa yksityisen asiakkaan käytössä. Lue käyttöohjeet huolellisesti, jotta opit käyttämään laitetta parhaalla mahdollisella tavalla. Ohjeet sisältävät laitteen kuvauksen ja hyödyllisiä neuvoja. Säilytä ohjeet vastaisuuden varalle.

1. Kun laite on purettu pakkauksesta, tarkista

ettei se ole vaurioitunut ja että ovet sulkeutuvat tiiviisti. Mahdollisista vaurioista on ilmoitettava jälleenmyyjälle 24 tunnin kuluessa laitteen toimituksesta.

2. Ennen laitteen käynnistämistä on suositeltavaa

odottaa vähintään kaksi tuntia, jotta jäähdytyskierto toimii täydellä tehollaan.

3. Laitteen asentamisen ja sähköliitäntöjen

kytkemisen saa suorittaa vain pätevä asiantuntija valmistajan ohjeiden sekä voimassaolevien paikallisten määräysten mukaisesti.

4. Puhdista laitteen sisäpuoli ennen käyttöä.

1.Pakkaus Pakkaus on valmistettu 100-prosenttisesti kierrätettävästä materiaalista kierrätysmerkinnän mukaisesti. Hävitä pakkaus paikallisten jätehuoltomääräysten mukaisesti. Pidä pakkausmateriaalit (muovipussit, polystyreenipalat jne.) poissa lasten ulottuvilta, sillä ne voivat aiheuttaa vaaratilanteita. 2.Laitteen käytöstäpoisto ja romutus Laite on valmistettu kierrätettävistä materiaaleista. Tämä laite vastaa Euroopan yhteisön Sähkö- ja elektroniikkalaitteiden kierrätysdirektiiviä (WEEE) 2002/96/EY.Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, joita voi aiheutua jätteiden asiattomasta käsittelystä. Symboli tuotteessa tai sen asiakirjoissa tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Kun poistat laitteen käytöstä, tee se käyttökelvottomaksi katkaisemalla virtajohto. Irrota ovet ja hyllyt, jotta lapset eivät voi jäädä loukkuun sen sisään. Noudata käytöstäpoistossa paikallisia jätehuoltomääräyksiä. Toimita laite kierrätyskeskukseen tai käytettyjä laitteita vastaanottavaan liikkeeseen. Älä jätä laitetta ilman valvontaa edes muutaman päivän ajaksi, sillä se voi aiheuttaa vaaratilanteita erityisesti leikkiville lapsille. Lisätietoja laitteen käytöstäpoistosta, jälleenkäsittelystä ja kierrätyksestä on saatavilla jätehuoltoviranomaisilta, kotitalousjätteiden kierrätyskeskuksesta tai liikkeestä, josta laite on ostettu. Teknisiä tietoja: Tässä laitteessa ei käytetä CFC-kaasua. Jäähdytyspiiri sisältää R134a-kaasua (HFC) eikä R600a-kaasua (HC), katso laitteen sisäpuolelle kiinnitetty arvokilpi. Isobutaania (R600a) sisältävät laitteet:Isobutaani on luonnonkaasu, jolla ei ole haitallisia ympäristövaikutuksia, mutta se on tulenarkaa. Jäähdytysputkiston moitteeton kunto on ehdottomasti varmistettava. Tämä tuote saattaa sisältää Kyoton pöytäkirjassa käsiteltyjä fluorattuja kasvihuonekaasuja. Kaasu on ilmatiiviin järjestelmän sisällä. Jäähdytyskaasu: R134a - lämmitysvaikutuskerroin (GWP) 1300. Vaatimustenmukaisuusvakuutus Tämä laite on tarkoitettu elintarvikkeiden säilyttämistä varten, ja se on valmistettu Euroopan yhteisön CE-merkintädirektiivin nro 1935/2004 mukaisesti. Tämän laitteen suunnittelussa, valmistuksessa ja markkinoinnissa noudatetaan seuraavien EUdirektiivien vaatimuksia:

• Pienjännitedirektiivin 2006/95/EY turvallisuusmääräykset (korvaa direktiivin 73/23/ETY sekä myöhemmät lisäykset);

• sähkömagneettisia häiriöitä säätelevän EMCdirektiivin 2004/108/EY. Laitteen sähköturvallisuus on varmistettu vain, kun se on kytketty asianmukaisesti maadoitettuun, määräysten mukaiseen verkkopistorasiaan. 60202038FIN.fm Page 127 Thursday, December 10, 2009 11:49 AM128

• Laitteen siirtämisessä ja asennuksessa tarvitaan vähintään kaksi henkilöä.

• Varo vahingoittamasta lattiaa jääkaapin siirtämisen aikana (esim. parketti).

• Tarkista asennuksen yhteydessä, ettei laite ole virtajohdon päällä.

• Varmista, ettei laite ole lämmönlähteen lähellä.

• Riittävän ilmankierron varmistamiseksi laitteen kummallekin sivulle sekä yläpuolelle on jätettävä vapaata tilaa asennusohjeiden mukaisesti.

• Älä peitä tai tuki laitteen ilmanvaihtoaukkoja.

• Älä vahingoita jääkaapin jäähdytysputkistoa.

• Sijoita laite tukevalle ja tasaiselle lattialle, tarkoituksenmukaiseen ja riittävän tilavaan paikkaan.

• Sijoita laite kuivaan ja hyvin ilmastoituun tilaan. Laite on esisäädetty toimimaan parhaiten ympäristössä, jonka lämpötila on alla mainittujen arvojen välillä, arvokilvessä osoitetun ilmastoluokan mukaisesti: Laite ei mahdollisesti toimi moitteettomasti, jos se on ollut kauan mainittuja lämpötila-arvoja lämpimämmässä tai kylmemmässä tilassa.

• Tarkista, että arvokilvessä mainittu jännite vastaa asuntosi jännitettä.

• Älä käytä yksi- tai kaksiosaisia sovittimia tai jatkojohtoja.

• Kytke laite vesijohtoverkkoon uuden laitteen mukana toimitetulla putkella. Älä käytä vanhan laitteen putkea.

• Virtajohdon muutostyöt tai vaihtamisen saa suorittaa vain pätevä henkilökunta tai huoltopalvelu.

• Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. TURVALLISUUS

• Älä koskaan sijoita laitteeseen suihkepulloja, ponnekaasuja sisältäviä säiliöitä tai tulenarkoja aineita.

• Älä säilytä tai käytä jääkaapin tai muiden kodinkoneiden läheisyydessä bensiiniä tai tulenarkoja kaasuja tai nesteitä. Kaasut voivat aiheuttaa tulipalon tai räjähdyksen.

• Älä yritä nopeuttaa sulamista mekaanisten apuvälineiden, sähkölaitteiden tai kemikaalien avulla. Käytä ainoastaan valmistajan suosittelemia välineitä.

• Älä käytä tai vie sähkölaitteita laitteen sisälle, elleivät ne ole valmistajan nimenomaisesti valtuuttamia.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (lapset mukaan lukien), joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole asianmukaista kokemusta tai tietoa laitteen käytöstä, ellei heidän turvallisuudestaan vastaava henkilö ole valmentanut heitä laitteen käyttöön tai valvo sitä.

• Älä anna lasten leikkiä laitteella tai piiloutua sen sisälle. Vaarana on loukkuunjääminen ja tukehtuminen.

• Älä laita suuhun kylmävaraajien sisältämää (myrkytöntä) nestettä (joissakin malleissa).

• Älä nauti jääkuutioita tai mehujäitä suoraan pakastimesta, sillä ne voivat aiheuttaa kylmävaurioita. KÄYTTÖ

• Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista.

• Laitteet, joissa on jääpalakone ja vedenannostelija, on liitettävä puhtaaseen vesijohtoverkkoon (paine välillä 0,17 – 0,81 MPa (1,7 - 8,1 bar)). Jääpalakoneet ja/tai vedenannostelijat, joita ei liitetä suoraan vesijohtoverkkoon, saa täyttää vain puhtaalla juomavedellä.

• Käytä jääkaappiosastoa vain tuoreiden elintarvikkeiden säilyttämiseen ja pakastinosastoa vain pakasteiden säilyttämiseen, tuoreiden elintarvikkeiden pakastamiseen ja jääkuutioiden valmistamiseen.

• Älä laita pakastimeen nesteitä lasiastioissa, sillä ne voivat särkyä. Valmistaja ei vastaa millään tavalla vahingoista, jotka ovat aiheutuneet siitä, ettei edellä mainittuja ohjeita ja varoituksia ole noudatettu. Ilmastoluokka Ymp. lämpöt. (°C) Ymp. lämpöt. (°F) SN 10 - 32 50 - 90 N 16 - 32 61 - 90 ST 16 - 38 61 - 100 T 16 - 43 61 - 110 60202038FIN.fm Page 128 Thursday, December 10, 2009 11:49 AM129

JÄÄKAAPPIOSASTON KÄYTTÖ

Laitteen käyttöönotto Laitteen käynnistys Laitteen kytkimet ja säätimet ovat sen sisällä. Kiinnitä pistoke pistorasiaan. Jos virtajohto on kytketty pistorasiaan, kaapin sisävalo syttyy, kun ovi avataan. Jääkaappiosastossa sijaitsevalla termostaatilla voidaan säätää sekä jääkaappiosaston että pakastelokeron (mallikohtainen) lämpötila. Laitteen lämpötilan säätäminen: Termostaatti säätää automaattisesti sekä jääkaappiosaston että pakastelokeron lämpötilan. Kun käännät valitsinta asennosta 1 asentoon 7, lämpötila tulee kylmemmäksi. Asennossa O laite ei toimi. Lyhytaikaista elintarvikkeiden säilyttämistä varten voit valita asennon 1 (Min) - 3 (Med). - Kun elintarvikkeita on tarkoitus säilyttää pitempään pakastelokerossa , käännä valitsin kohtaan 3 tai 4. Huom. Ympäröivän ilman lämpötila, oven avaamistiheys ja laitteen sijainti saattavat vaikuttaa jääkaapin sisälämpötilaan. Ota huomioon nämä tekijät termostaattia säätäessäsi. Elintarvikkeiden säilytys jääkaapissa Sijoita elintarvikkeet oheisen kuvan mukaisesti. AValmiit ruoat B Kala, liha C Hedelmät ja vihannekset DPullot E Juustot Huom.

• Jätä tilaa hyllyjen ja takaseinän väliin, jotta ilma pääsee kiertämään vapaasti jääkaapin sisällä.

• Älä aseta elintarvikkeita kiinni jääkaapin takaseinään.

• Älä pane ruokia jääkaappiin lämpiminä.

• Säilytä nesteet suljetuissa astioissa. Huomio Runsaasti vettä sisältävät vihannekset saattavat aiheuttaa kosteuden muodostumista hedelmä- ja vihanneslaatikon kansitasoon: se ei kuitenkaan haittaa laitteen toimintaa. 60202038FIN.fm Page 129 Thursday, December 10, 2009 11:49 AM130

PAKASTELOKERON KÄYTTÖ

Pakastelokeron tyyppi on . Pakastelokerossa voidaan säilyttää pakasteita pakkauksessa ilmoitetun säilytysajan mukaisesti ja lisäksi pakastelokerossa voidaan pakastaa tuoreita elintarvikkeita. Tuoreiden elintarvikkeiden pakastusmäärä 24 tunnissa on merkitty arvokilpeen. Huom: Pakastelokeron lämpötila säilyy elintarvikkeiden säilyttämisen vaatimalla tasolla myös sähkökatkon aikana. Silloin on kuitenkin paras välttää oven avaamista. Tuoreiden elintarvikkeiden pakastaminen (vain lokero ) Tärkeää

• Kääri tai pakkaa tuoreet elintarvikkeet: pakastukseen sopivaan alumiinifolioon, muovikelmuun, tiiviiseen muovipakkaukseen, kannelliseen polyeteeniastiaan tai pakastusrasiaan.

• Sijoita pakastettavat elintarvikkeet yläosaan ja jätä riittävästi tilaa pakkausten väliin, jotta ilma pääsee kiertämään vapaasti.

• Kun pakastelokeroon sijoitetaan elintarvikkeita, pakastuminen on tehokkainta, kun käännät termostaatin valitsinta puoli kierrosta alempien numeroiden suuntaan.

• Pakastaminen on suoritettu loppuun 24 tunnin kuluttua. Laitteet, joissa on pakastelokero Noudata oheista säilytystaulukkoa tuoreiden pakastettujen elintarvikkeiden säilytyksessä. Tarkista seuraavat asiat pakasteita ostaessasi:

• Pakkauksen tulee olla moitteettomassa kunnossa. Vialliset pakkaukset saattavat aiheuttaa elintarvikkeen pilaantumisen. Jos pakkaus on pullistunut tai siinä on kosteusjälkiä, tuotetta ei ole säilytetty optimiolosuhteissa, ja se on saattanut sulaa säilytyksen aikana.

• Osta pakasteet viimeiseksi ja kuljeta ne kotiin kylmälaukussa.

• Laita pakasteet pakastimeen heti kotiin tultuasi.

• Älä pakasta uudelleen osaksi sulanutta pakastetta, vaan käytä tuote 24 tunnin kuluessa.

• Vältä lämpötilan vaihteluita tai rajoita ne mahdollisimman vähäisiksi. Noudata pakkaukseen merkittyä viimeistä käyttöpäivää.

• Noudata aina pakkauksessa olevia säilytysohjeita. Jääkuutioiden valmistus

• Täytä jääkuutioastia vedellä 2/3-täyteen ja aseta se pakastelokeroon

• Jos astia tarttuu pakastelokeron pohjaan, älä käytä sen irrottamiseen teräviä tai leikkaavia esineitä.

• Jääkuutiot irtoavat helpommin, kun taivutat astiaa varovasti. KK RUOKALAJI 60202038FIN.fm Page 130 Thursday, December 10, 2009 11:49 AM131

JÄÄKAAPIN SULATUS JA PUHDISTUS

Irrota pistoke pistorasiasta tai kytke laite irti sähköverkosta ennen minkään huolto- tai puhdistustoimenpiteen aloittamista. Jääkaappiosaston sulatus on täysin automaattinen. Jääkaappiosaston takaseinään ilmestyvät vesipisarat osoittavat automaattisen sulatuksen olevan käynnissä. Sulatusvesi johdetaan automaattisesti tyhjennysaukkoon, josta se valuu haihdutusastiaan. Puhdista säännöllisesti sulatusveden tyhjennysaukko varmistaaksesi, että sulatusvesi pääsee poistumaan. Pakastelokeron sulatus Pakastelokero on suositeltavaa sulattaa 1 tai 2 kertaa vuodessa, tai kun seinämiin on muodostunut paksu jääkerros. Jään muodostuminen on normaalia. Kerroksen paksuus ja muodostumisnopeus riippuvat ympäristöolosuhteista ja oven avaamistiheydestä. Jäätä muodostuu nopeammin ylempiin ritilöihin. Jään muodostuminen erityisesti osaston yläosaan on normaalia eikä se vaikuta laitteen toimintaan. Suosittelemme sulatuksen suorittamista silloin, kun säilytettäviä pakasteita on vähän.

• Avaa ovi ja tyhjennä lokero elintarvikkeista. Kääri pakasteet tiiviisti sanomalehteen ja vie ne viileään paikkaan tai pakkaa ne kylmälaukkuun.

• Jätä ovi auki, jotta jää sulaa.

• Puhdista pakastin sisäpuolelta lämpimään veteen ja/tai mietoon pesuaineeseen kastetulla sienellä. Älä käytä hankaavia aineita.

• Huuhtele ja kuivaa huolellisesti.

• Järjestä elintarvikkeet takaisin paikalleen.

• Puhdista ilmanvaihtoritilät ja laitteen takana oleva jäähdytin säännöllisesti pölynimurilla tai harjalla.

• Puhdista laite ulkopuolelta pehmeällä pyyhkeellä. Jos laitetta ei käytetä pitkään aikaan

1. Tyhjennä jääkaappi kokonaan.

2. Irrota laite sähköverkosta.

3. Sulata ja puhdista laite sisältä.

4. Kun jääkaappi ei ole käytössä, jätä ovi auki välttääksesi

homeen, hajun ja hapettumisen muodostumista.

• Puhdista pakastelokero sisältä (mallikohtainen) sulatuksen yhteydessä.

• Puhdista jääkaappiosasto säännöllisesti lämpimään veteen ja/tai neutraaliin pesuaineeseen kastetulla sienellä. Huuhtele ja kuivaa pehmeällä pyyhkeellä. Älä käytä hankaavia aineita.

• Puhdista laite ulkopuolelta veteen kastetulla pehmeällä pyyhkeellä. Älä käytä hankausjauhetta, teräsvillaa tai tahranpoistoainetta (esim. asetonia, trikloorietyleeniä) tai etikkaa. Lampun vaihtaminen: Jos lamppu täytyy vaihtaa, toimi seuraavalla tavalla:

• Irrota laite sähköverkosta.

• Paina lampun suojuksen reunoilla olevia kielekkeitä ja irrota suojus.

• Vaihda lamppu uuteen lamppuun, jonka teho on enintään 10 W.

• Laita lampun suojus paikalleen ja odota 5 minuuttia ennen kuin kytket laitteen taas päälle. 60202038FIN.fm Page 132 Thursday, December 10, 2009 11:49 AM133 VIANMÄÄRITYS Kun kuulet tällaisia ääniä

• Onko kyseessä sähkökatko?

• Onko pistoke kunnolla kiinni pistorasiassa?

• Onko virta kytketty päälle virtakytkimestä?

• Onko sulake kunnossa?

• Onko sähköjohto viallinen?

• Onko termostaattikytkin asennossa z (Stop)?

2. Osastojen sisälämpötila ei ole

• Onko ovi tiiviisti suljettu?

• Estävätkö elintarvikkeet oven sulkeutumisen?

• Onko laite asennettu lämmönlähteen läheisyyteen?

• Onko termostaatti oikeassa asennossa?

• Ovatko ilmankiertoaukot tukossa?

3. Jääkaappiosaston lämpötila on liian

• Onko termostaatti oikeassa asennossa?

4. Laitteen käyntiääni on epänormaali.

• Onko laitteen asennus suoritettu oikein?

• Koskettavatko takaosan putket toisiaan tai tärisevätkö ne?

5. Jääkaappiosaston pohjalla on vettä.

• Onko sulatusveden tyhjennysaukko tukossa?

6. Pakastelokeroon muodostuu

• Onko ovi tiiviisti suljettu?

• Estävätkö elintarvikkeet oven sulkeutumisen? Huom.

• Pulputtavat tai puhaltavat jäähdytyspiiristä kuuluvat äänet ovat normaali ilmiö. ..se tarkoittaa, että laite toimii. 60202038FIN.fm Page 133 Thursday, December 10, 2009 11:49 AM134 HUOLTOPALVELU Ennen kuin otat yhteyttä huoltoon:

1. Kokeile, voitko itse poistaa häiriön (katso

2. Käynnistä laite uudelleen ja tarkista onko häiriö

poistunut. Jos häiriö esiintyy edelleen, sammuta laite ja toista toimenpide noin tunnin kuluttua.

3. Jos häiriö ei tästä huolimatta häviä, ota yhteys

valtuutettuun huoltoliikkeeseen. Ilmoita seuraavat asiat:

• Service-numero (laitteen sisäpuolelle kiinnitetyssä arvokilvessä SERVICE-sanan jälkeen oleva luku)

• täydellinen osoitteesi

• puhelin- ja suuntanumerosi. ASENNUS

• Älä asenna laitetta lämmönlähteiden läheisyyteen. Sijoittaminen kuumaan tilaan, suoraan auringonpaisteeseen tai lämmönlähteen (lämpöpatterin, lieden) läheisyyteen nostaa energian kulutusta, ja tätä tulee sen vuoksi välttää.

• Jos tämä ei ole mahdollista, noudata seuraavia minimietäisyyksiä:

• 30 cm puu- tai öljyliesistä;

• 3 cm sähkö- ja/tai kaasuliesistä.

• Jos laitteen mukana on toimitettu välikappaleet, asenna ne laitteen takana sijaitsevan jäähdyttimen takaosaan (katso kuvaa).

• Laitteen tehokkaan toiminnan varmistamiseksi sen yläpuolelle on jätettävä vähintään 5 cm tilaa. Jätä myös viereisten kalusteiden ja laitteen väliin tilaa ilmankiertoa varten.

• Sijoita laite kuivaan, hyvin ilmastoituun tilaan. Tarpeen vaatiessa säädä etummaisia jalkoja.

• Aseta varusteet laitteen sisään. Sähköliitäntä

• Sähköliitännät tulee suorittaa paikallisten määräysten mukaisesti.

• Jännite- ja sähkönkulutustiedot on ilmoitettu arvokilvessä, joka sijaitsee laitteen sisällä.

• Laite on lain nojalla kytkettävä maadoitettuun pistorasiaan. Valmistaja ei vastaa mahdollisista ihmisille, eläimille tai esineille aiheutuneista vahingoista, jotka ovat seurausta yllämainittujen määräysten laiminlyönnistä.

• Jos pistokkeen ja pistorasian tyyppi ei ole sama, pistoke on vaihdettava pätevän asiantuntijan toimesta.

• Älä käytä jatkojohtoja tai jakorasioita. Sähköverkosta irrottaminen Laite on voitava irrottaa sähköverkosta joko irrottamalla pistoke pistorasiasta tai verkkokytkimen avulla. 60202038FIN.fm Page 134 Thursday, December 10, 2009 11:49 AM135 Oven kätisyys Oven kätisyys Jääkaapin ovi voidaan avata oikealta tai vasemmalta. Toimitettaessa laitteen ovi aukeaa vasemmalta. Avautumissuunta voidaan vaihtaa seuraavien ohjeiden mukaan. Huomaa: Laite ei saa olla kytkettynä verkkovirtaan oven kätisyyden vaihdon vaatimien toimenpiteiden aikana.

1. Irrota ruuvit (6) pitäen yläpaneelia (7) kiinni laitteessa. Irrota

2. Irrota kaksi ruuvia (1) pitäen yläsaranaa (5) (oikea puoli) kiinni

rungossa. Irrota yläsarana (5).

3. Nosta ovi alasaranan tapista ja aseta se naarmuttamattomalle

4. Irrota kaksi ruuvia (8) pitäen kiinni alasaranasta (2). Irrota

5. Irrota vasen etujalka (4) ja siirrä se oikealle puolelle.

6. Ennen alasaranan (2) sijoittamista paikalleen on poistettava

saranan tappi (9) ja käännettävä sarana (2). Kiinnitä alasarana (2) paikalleen vasemmalle puolelle kahdella ruuvilla (8).

9. Pidä ovi kiinniolevassa asennossa ja kiinnitä yläsarana (5)

vasemmalle puolelle kahdella ruuvilla (1). Älä kiristä ruuveja (1) ennen kuin ovi on pohjatason kanssa samansuuntainen.

10. Kiinnitä yläpaneeli paikalleen ruuveilla (6).

Huom. Laitteen oven kätisyyden vaihtamista Huoltopalvelun toimesta ei katsota takuutoimenpiteeksi. Pakastelokeron luukun kätisyyden vaihtaminen

1. Irrota luukun saranatapin ruuvi alhaalta oikealta.

2. Irrota reiän suojatulppa vasemmalta puolelta.

3. Irrota kaksi ruuvin suojusta vasemmalta puolelta.

4. Avaa kaksi ruuvia.

5. Kiinnitä kaikki osat vastakkaiselle puolelle.

Kuva 1 Kuva 2 Oven avautumissuunta vasemmalta puolelta Oven avautumissuunta oikealta puolelta

Toimenpide 1 Avaa ja irrota laitteen takana olevat 2 ruuvia. Toimenpide 2 Nosta tasoa takaa ja irrota se etupuolen kiinnityspisteistä. Toimenpide 3 Avaa ja irrota etupuolen muovirungossa olevat 10 ruuvia sekä metallisarana. Toimenpide 4 Vedä sarana ja muovirunko irti. Toimenpide 5 Aseta metallisarana takaisin paikalleen ja kiinnitä se kahdella ruuvilla. ruuvit ruuvit ruuvit 60202038FIN.fm Page 136 Thursday, December 10, 2009 11:49 AM137
