| Mærke | MEDION |
| Model | LIFE P12124 (MD 21218) |
| Produkttype | LED-TV med indbygget DVD-afspiller |
| Skærmstørrelse | 39,6 cm (15,6 tommer), 16:9-format |
| Skærmopløsning | 1366 x 768 pixels (HD ready) |
| Lydstyrke | 2 x 3 W RMS |
| Strømforsyning | Netadapter 12 V DC 3 A (model MN-A036-E190), indgang 100-240 V ~ 50/60 Hz |
| Strømforbrug | 36 W maks., standby < 0,5 W |
| Vægt | Ca. 1,40 kg (uden fod), 1,55 kg (med fod) |
| Mål (uden fod) | 381 x 240 x 43 mm (B x H x D) |
| Mål (med fod) | 381 x 275 x 120 mm (B x H x D) |
| Tunere | DVB-T (TNT), DVB-C (kabel), analog PAL/SECAM |
| Tilslutninger | 1 HDMI, 1 VGA, 1 SCART (Péritel), 1 USB, 1 YUV-indgang (adapter medfølger), 1 AV-composit-indgang (adapter medfølger), hovedtelefonudgang, koaksial digital lydudgang |
| DVD-afspiller | Indbygget, kompatibel med DVD+R/RW, DVD-R/RW, CD-R/RW |
| USB-multimediaformater | Fotos: JPG, PNG; Musik: MP3, WMA; Video: MPEG 1/2/4, MKV, Xvid; Tekst: TXT |
| Fælles grænseflade | Ja (CI+) til betalingskanaler |
| Vægmontering | VESA-standard 75 x 75 mm |
| Driftstemperatur | +5 °C til +35 °C |
| Vedligeholdelse og rengøring | Tag stikket ud før rengøring. Brug en blød, fnugfri klud. Undgå opløsningsmidler og slibende produkter. |
| Sikkerhed | Åbn ikke kabinettet (risiko for elektrisk stød). Opbevares utilgængeligt for børn. Brug kun den medfølgende adapter. |
| Reservedele og reparerbarhed | Netadapter og fjernbetjening fås via MEDIONs kundeservice. Reparation må kun udføres af en autoriseret fagmand. |
| Generelle oplysninger | Brugsanvisning kan downloades på notice-facile.com. Garanti: se det medfølgende certifikat. |
Ofte stillede spørgsmål - LIFE P12124 MD 21218 MEDION
Brugerspørgsmål om LIFE P12124 MD 21218 MEDION
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Fjernsyn i PDF-format gratis! Find din vejledning LIFE P12124 MD 21218 - MEDION og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. LIFE P12124 MD 21218 af mærket MEDION.
BRUGSANVISNING LIFE P12124 MD 21218 MEDION
Betjeningsvejledning
Inhaltsverzeichnis
DE
1. Om denne brugsanvisning ....4
1.1. Symboler og advarsler, der anvendes i denne brugsanvisning ....4
1.2. Korrekt anvendelse ....5
1.3. HD ready ....5
2. Sikkerhedsanvisninger 6
2.1. Driftssikkerhed....6
2.2.Installationssted....7
2.3. Reparation....7
2.4. Omgivelsestemperatur....8
2.5. Sikkerhed ved tilslutning 8
2.6. Händtering af batterier....9
2.7. Bemærkninger om overensstemmelse ....10
2.8. Dvd-afspiller....10
3. Pakkens indhold ....10
4. Oversigt over enheden ....11
4.1. Forside 11
4.2. Bagside 12

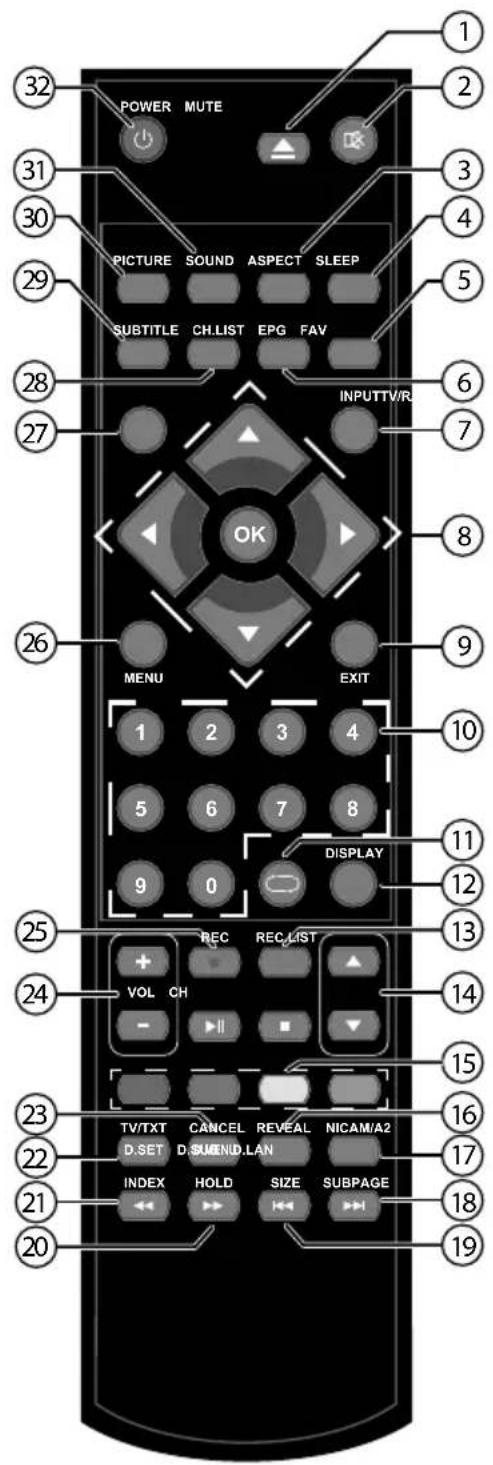

4.3. Fjernbetjening 13
5. Ibrugtagning 16
5.1. Udpakning 16

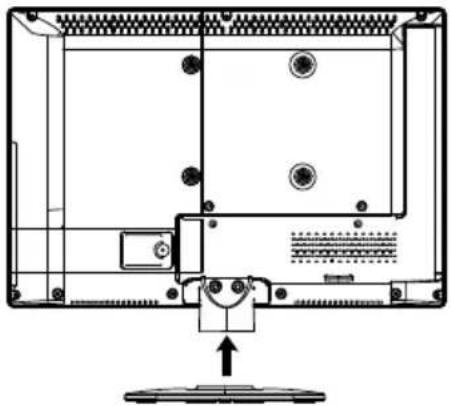

5.2. Montering 16
5.3. Indsætning af batterier i fjernbetjeningen....16
5.4. Tilslutning af antennen....17
5.5. Common Interface 17
5.6. Tilslutning af lysnetadapteren ....18
5.7. Tænd og sluk LCD-tv'et....18

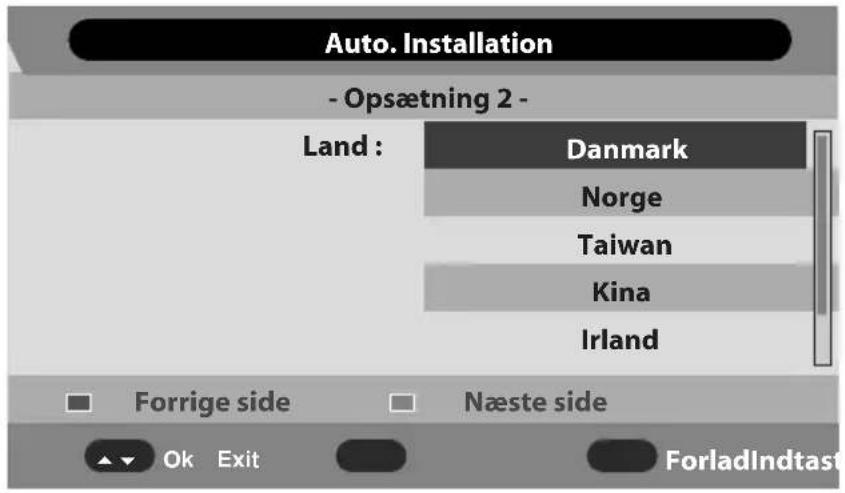

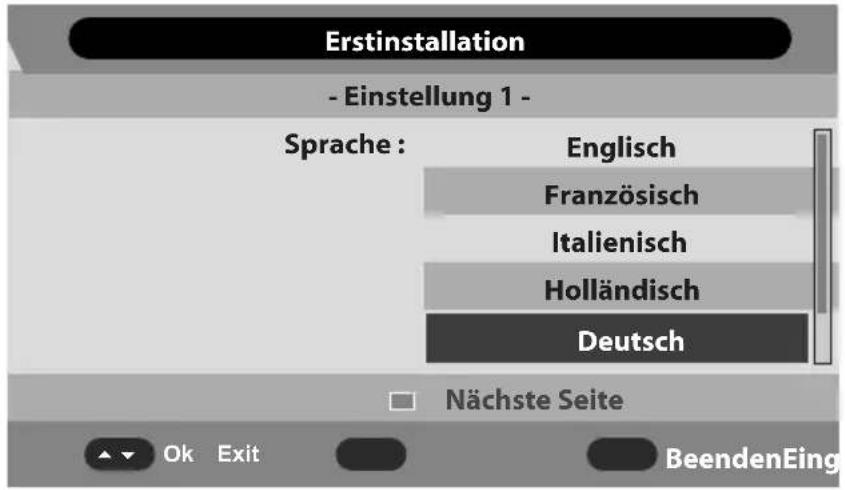

5.8. Kanalsøgning, første gang enheden tændes 19
6. Betjening 21
6.1. Programvalg 21
6.2. Lydindstillinger 21

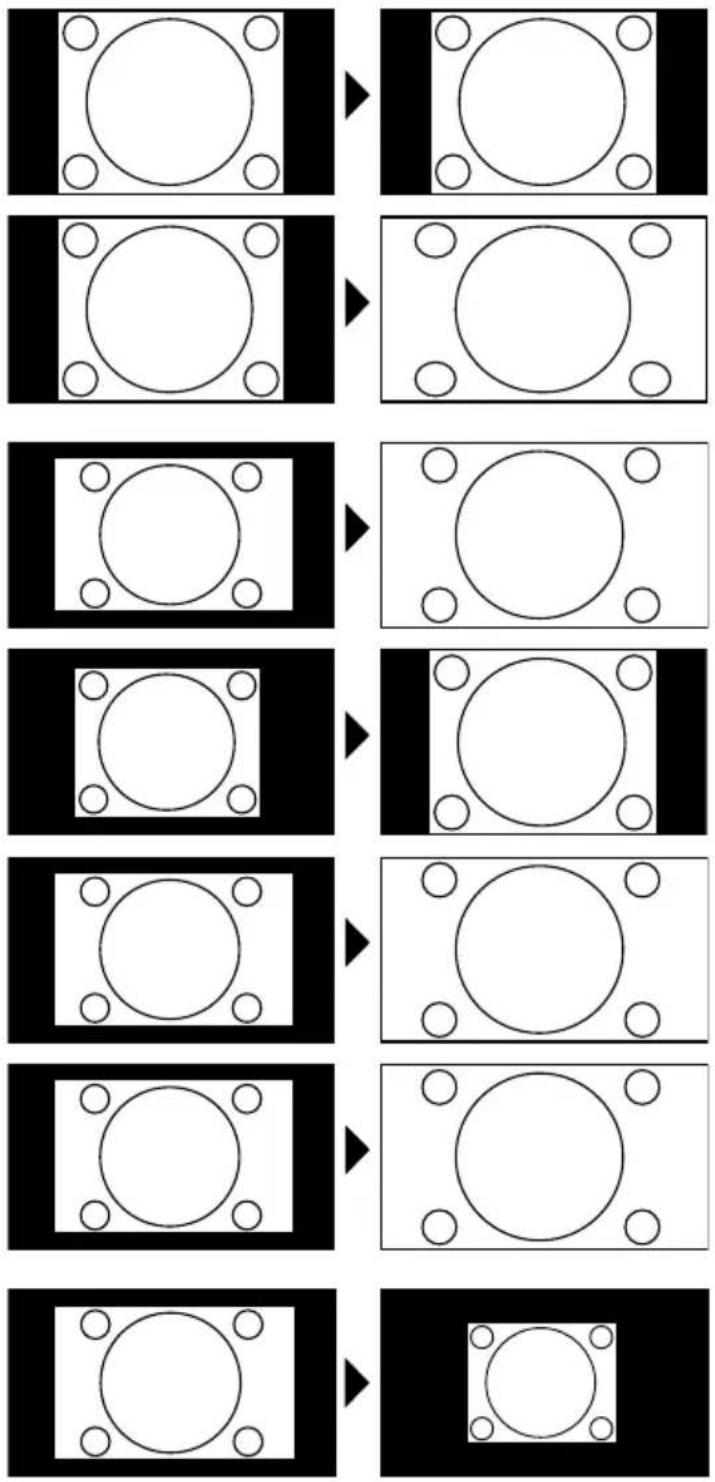

6.3. Billedindstillinger....21
6.4. Visning af programinformationer 22
6.5. Åbning af favoritlisten....22
6.6. Valg af kilde....23
6.7. Tekst-tv 23
7. Tilslutning af enheder....25
7.1. Tilslutning af hovedtelefoner 25
7.2. Digital forstærker via koaksialstik 25
7.3. Tilslutning af en DVD-afspiller....25
7.4. Tilslutning af en videooptager 26
7.5. Tilslutning af en DVD-optager 26
7.6. Tilslutning af en modtager (SAT, DVB-T, dekoder osv.) 27
7.7. Tilslutning af en DVD-/videooptager og SAT-modtager 28
7.8. Tilslutning af et videokamera ....28
7.9. Apparater med HDMI- eller DVI-udgang 28
7.10.Tilslutning af en pc 29
8. Menusystem 30

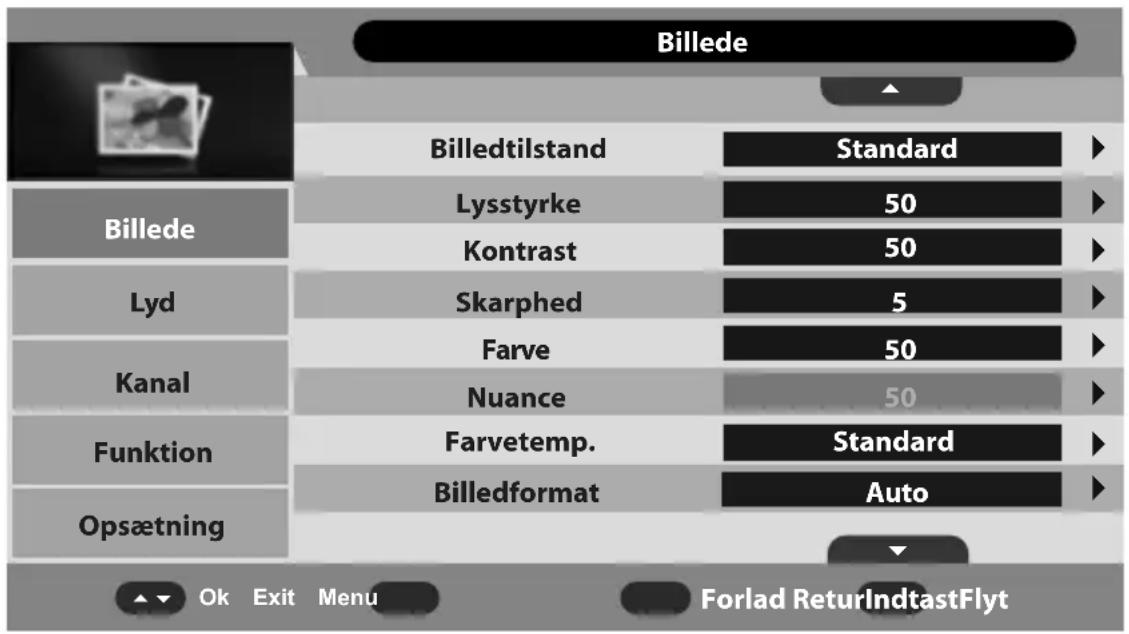

8.1. Menu-billede 31

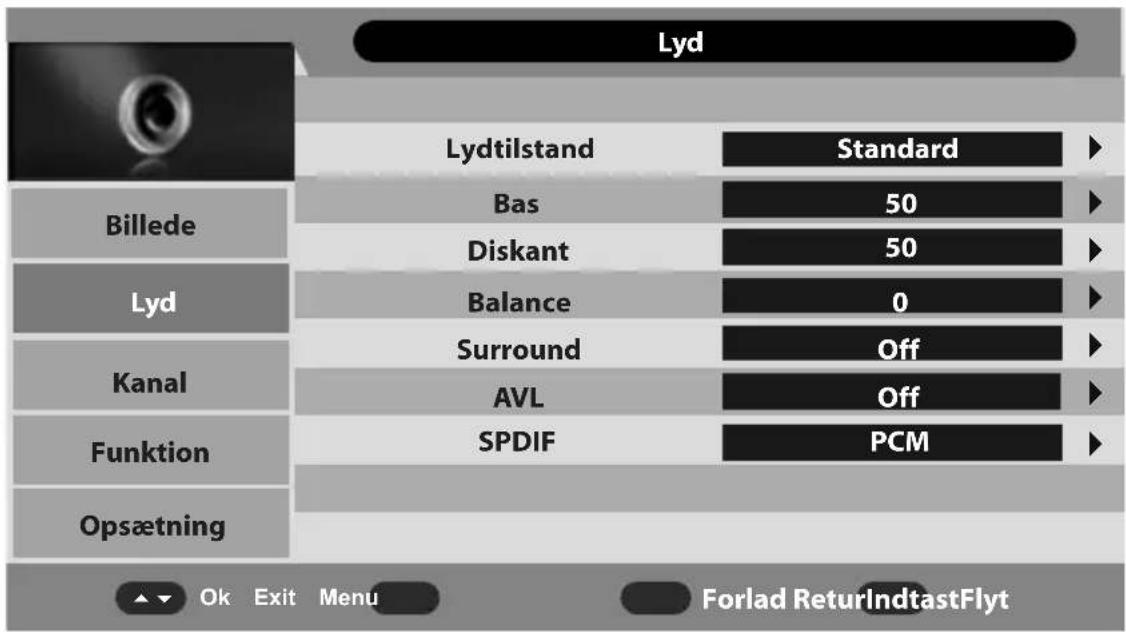

8.2. Menuen Lyd 32

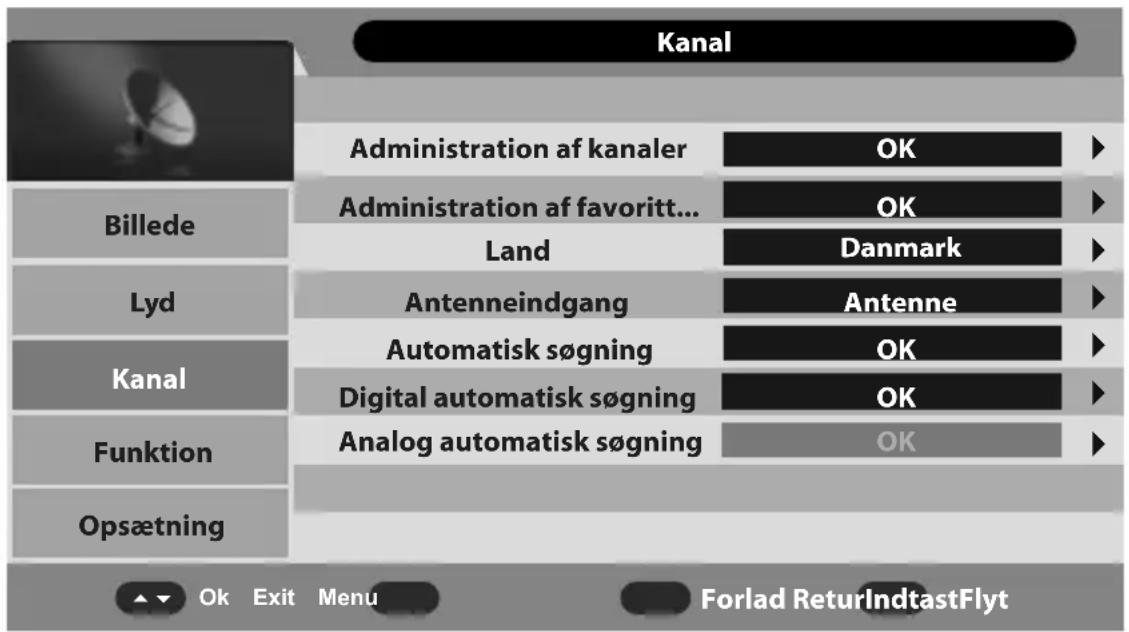

8.3. Menuen Kanal....33
8.4. Menuen Funktion 35

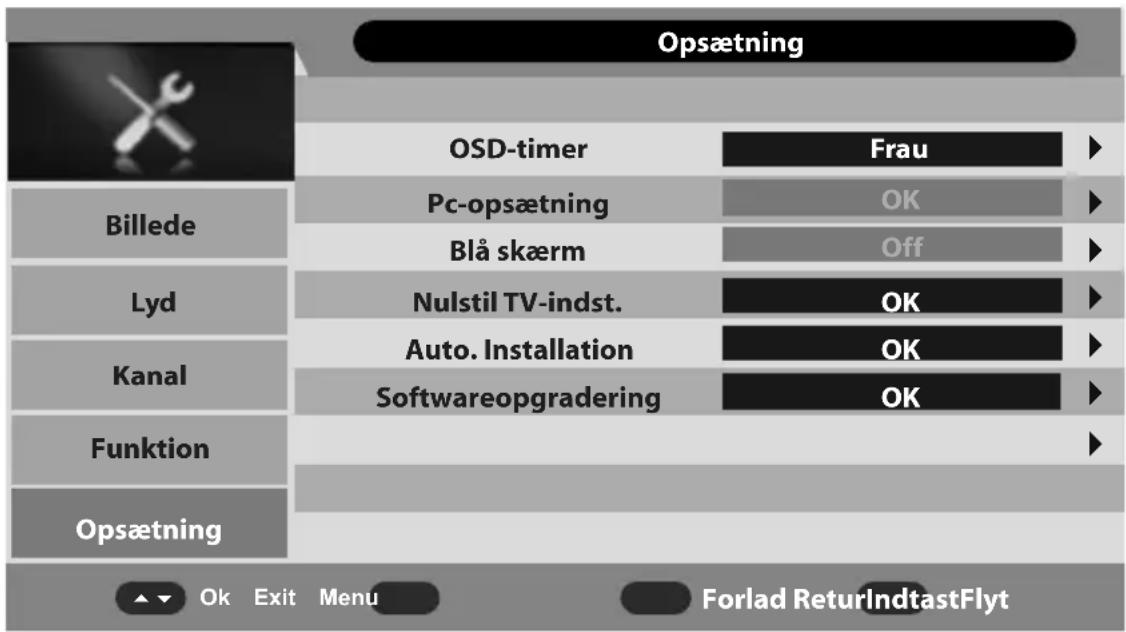

8.5. Menuen Opsætning....40
9. Medieafspilleren 42
9.1. Adgang til medieafspilleren ....42
9.2. Medieafspillerens hovedmenu 42
9.3. Visning af fotos 43
9.4. Afspilning af musik....44
9.5. Afspilning af film 44
9.6. Visning af tekst....45
10. EPG - programvejledning ....46
11.DVD-tilstanden....47
11.1.Skift fra tv- til DVD-tilstand....47
11.2.Indsætning af en DVD 47
11.3.Tastefunktion....47
11.4. Navigation på MP3- og JPEG-medier.... 50

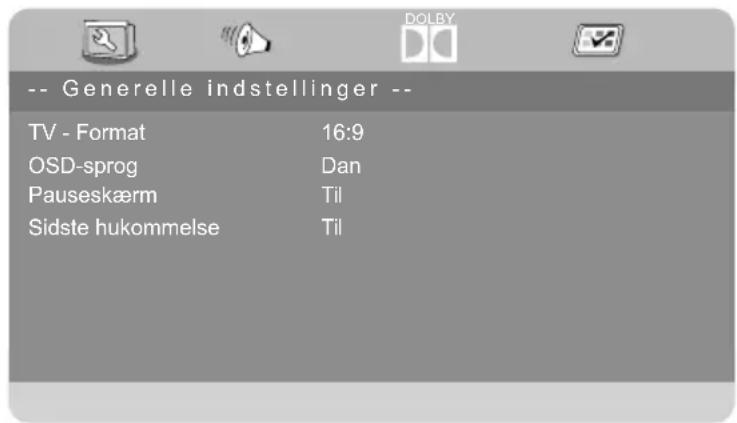

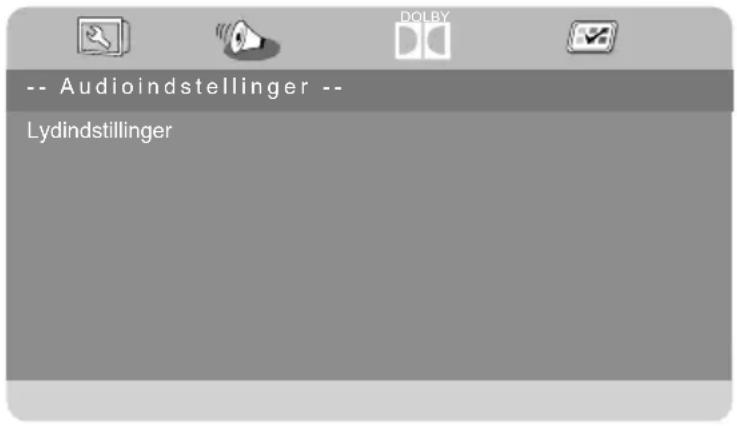

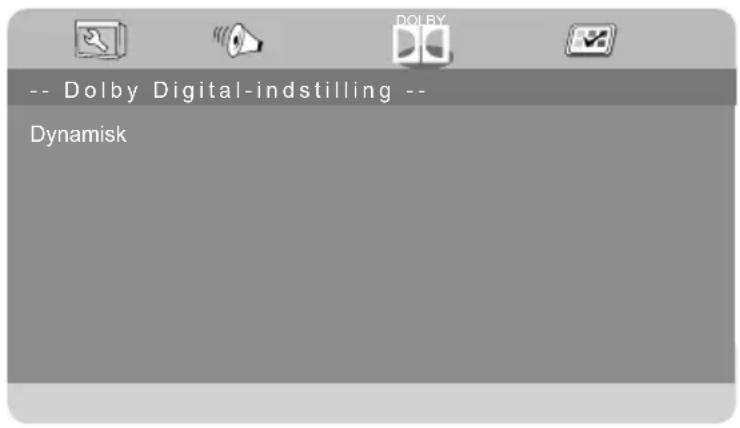

11.5. Menuen SETUP i DVD-funktion ....51
12.Fejlfinding....55
12.1. Har du brug for yderligere hjælp?......56

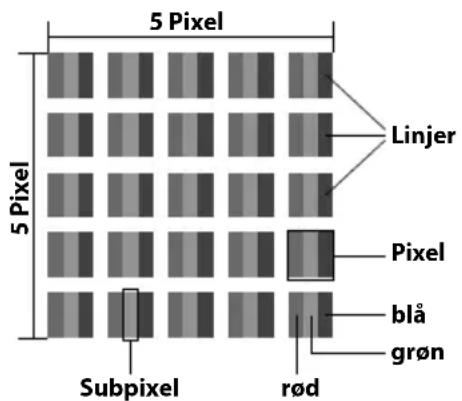

12.2. Pixelfejl på LCD-fjernsyn (HD ready) 57
13.Rengøring....58
14.Bortskaffelse 59
15. Tekniske data/produktdatablad 60

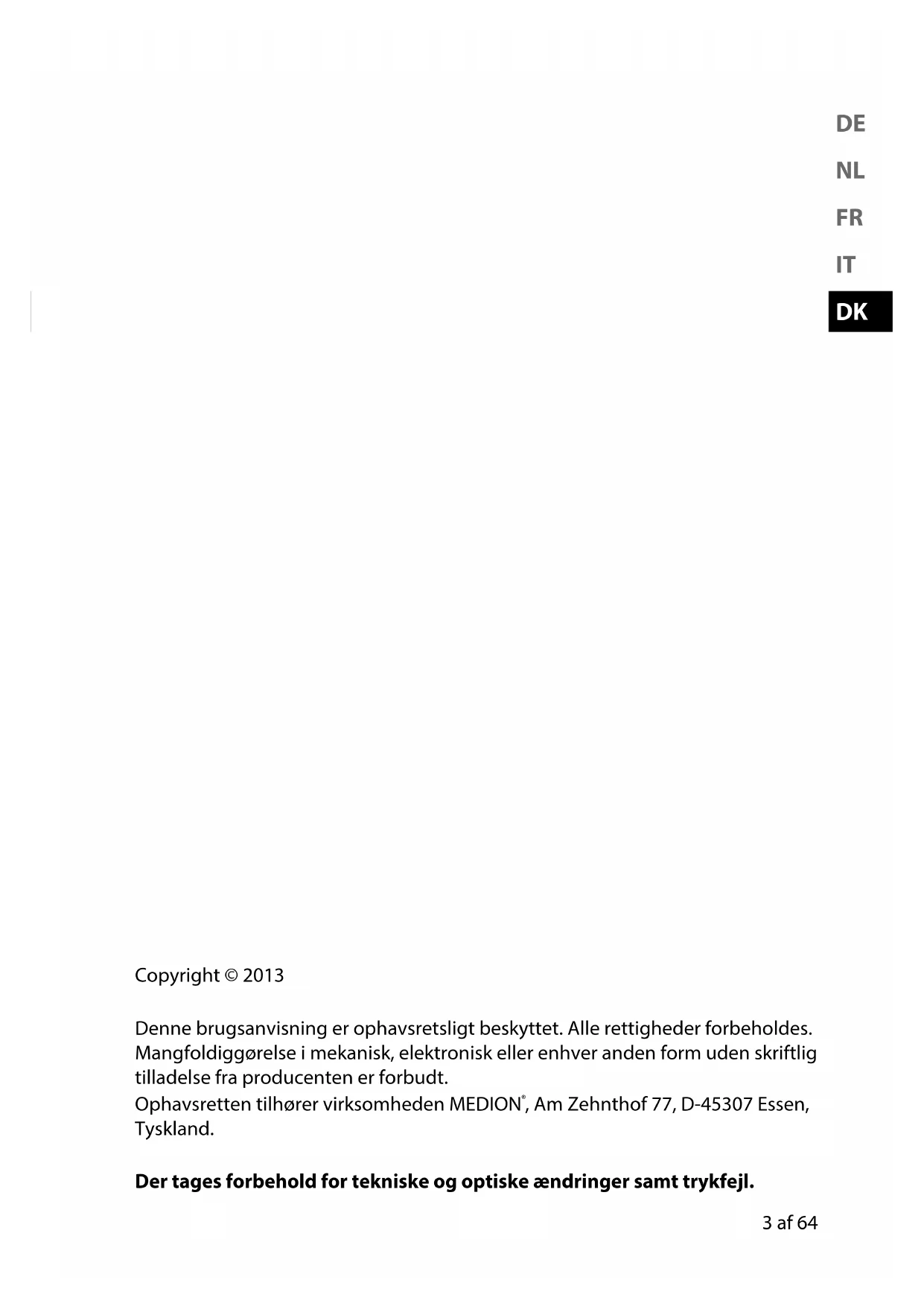

Copyright © 2013
Denne brugsanvisning er ophavsretsligt beskyttet. Alle rettigheder forbeholdes. Mangfoldiggørelse i mekanisk, elektronisk eller enhver anden form uden skriftlig tilladelse fra producenten er forbudt.
Ophavsretten tilhører virksomheden MEDION ^® , Am Zehnthof 77, D-45307 Essen, Tyskland.
Der tages forbehold for tekniske og optiske ændringer samt trykfejl.
1. Om denne brugsanvisning
Læs sikkerhedsanvisningerne grundigt igennem, før enheden tages i brug. Tag hensyn til advarslerne på enheden og i brugsanvisningen. Gem brugsanvisningen, så du altid har den ved hånden. Hvis du sælger enheden eller forærer den væk, er det vigtigt, at denne brugsanvisning og garantibeviset også følger med.
1.1. Symboler og advarsler, der anvendes i denne brugsanvisning
 | FARE!Advarsel om umiddelbar livsfare!ADVARSEL!Advarsel om mulig livsfare og/eller alvorlige, uoprettelige kvæstelser! |
 | FORSIGTIG!Følg anvisningerne for at undgå kvæstelser og materielle skader!OBS!Følg anvisningerne for at undgå materielle skader! |
 | BEMÆRK!Yderligere oplysninger om brugen af enheden. |
 | BEMÆRK!Følg anvisningerne i denne brugsanvisning! |
 | ADVARSEL!Advarsel om fare på grund af elektrisk stød! |
| • Punktliste/oplysninger om hændelser under betjeningen | |
| ▸ Handling, der skal udføres | |
1.2. Korrekt anvendelse
- Denne enhed er beregnet til at modtage og afspille fjernsynsprogrammer. De forskellige tilslutningsmuligheder giver mulighed for yderligere udvidelse af modtagelses- og afspilningskilderne (receiver, DVD-afspiller, DVD-optager, videooptager, pc osv.). Din enhed kan bruges på en lang række måder:
- Enheden er kun beregnet til privat brug og egner sig ikke til industriel/erhvervsmæssig brug.
- Bemærk, at garantien bortfalder, hvis enheden ikke anvendes korrekt:
- Du må ikke modificere enheden uden vores samtykke, og du må ikke bruge tilbehørsenheder, der ikke er godkendt eller leveret af os.
- Brug kun erstatnings- og tilbehørsdele, der er godkendt eller leveret af os.
- Tag hensyn til alle oplysninger i denne brugsanvisning, især sikkerhedsanvisningerne. Enhver anden betjening regnes for ukorrekt og kan medføre person- eller tingsskader.
- Brug ikke enheden under ekstreme omgivelsesbetingelser.
- Denne enhed er kun beregnet til brug på tørre steder indendørs.
- Denne enhed egner sig ikke til anvendelse som computerskærm på kontorarbejdspladser.
1.3. HD ready
Dit LCD-tv har egenskaben "HD ready". Det betyder, at det kan vise fjernsynsprogrammer med høj opløsning (HDTV).
Dette forudsætter, at der modtages et HDTV-signal fra den interne DVB-C-tuner eller fra en ekstern HD-Sat-modtager, HD-kabelmodtager eller Blu-Ray-afspiller.
2. Sikkerhedsanvisninger
2.1. Driftssikkerhed
- Denne enhed er ikke beregnet til at blive brugt af personer (herunder børn) med begrænsede fysiske, sensoriske eller mentale evner og/eller manglen-de viden, medmindre de er under opsyn af en anden person, der har ansva-ret for deres sikkerhed, eller som giver dem anvisninger om, hvordan enheden skal bruges. Børn bør være under opsyn for at sikre, at de ikke leger med enheden.
- Opbevar emballagemateriale som f.eks. film utilgængeligt for børn. Ved misbrug kan der være kvælningsfare.
- Åbn aldrig LCD-tv'ets kabinet (fare for elektrisk stød, kortslutning og brand)!
- Før ikke genstande ind i LCD-tv'ets indre gennem slidser eller åbninger (fare for elektrisk stød, kortslutning og brand)!
- LCD-tv'ets slidser og åbninger bruges til at udlufte enheden. Undgå at tildække åbningerne (overophedning, brandfare)!
- Undgå at udsætte displayet for tryk. Der er fare for, at displayet går i stykker.
- Fjernbetjeningen er udstyret med en infrarød diode klasse 1. Se ikke på LED'en med optiske enheder.
- Obs! Hvis displayet er beskadiget, er der fare for kvæstelser. Pak de ødelagte dele ind med beskyttelseshandsker. Vask derefter hænderne med sæbe, da det ikke kan udelukkes, at der kan lækkes kemikalier. Send de beskadigede dele til korrekt bortskaffelse hos dit servicecenter.
- Rør ikke ved displayet med fingrene eller med skarpe genstande for at undgå skader.
- Kontakt kundeservice, hvis:
- lysnetledningen er snavset eller beskadiget
– der er kommet væske ind i enheden
– enheden ikke fungerer korrekt
- enheden er faldet ned, eller kabinettet er blevet beskadiget
2.2.Installationssted
- Nye apparater kan i løbet af de første driftstimer afgive en typisk, uundgåelig, men helt ufarlig lugt, som aftager mere og mere med tiden. For at modvirke lugtudviklingen anbefaler vi, at du regelmæssigt udlufter rummet. Vi har ved udviklingen at dette produkt draget omsorg for, at det ligger væsentligt under gældende grænseværdier.
- Hold LCD-tv'et og alle tilsluttede apparater på afstand af fugt, og undgå at udsætte dem for støv, varme og direkte sollys. Hvis disse anvisninger ikke overholdes, kan det medføre forstyrrelser eller beskadigelse af LCD-tv'et.
- Anvend ikke enheden udendørs, da ydre påvirkninger som f.eks. regn, sne osv. kan beskadige enheden.
- Enheden må ikke udsættes for vandsprøjt eller vandstænk. Placer aldrig genstande fyldt med væske (vaser eller lignende) på enheden. Beholderen kan vælte, og væsken kan kompromittere den elektriske sikkerhed.
- FORSIGTIG! Stearinlys og andre former for åben ild skal altid holdes på afstand af dette produkt for at forhindre, at ilden breder sig.
- Sørg for tilstrækkelig afstand i reolvæggen. Sørg for en minimumsafstand på 10 cm omkring enheden for at sikre tilstrækkelig udluftning.
- Betjen alle komponenter på et stabilt, jævnt og vibrationsfrit underlag for at undgå, at LCD-tv'et falder ned.
- Undgå blændinger, spejlinger og for stærke kontraster mellem lys og mørke for at skåne dine øjne.
- Den optimale betragtningsafstand er 3 gange skærmdiagonalen.
2.3. Reparation
- Lad udelukkende kvalificerede fagfolk reparere LCD-tv'et.
- Hvis det er nødvendigt med en reparation, bør du kun henvende dig til vores autoriserede servicepartnere.
- Brug kun de reservedele, som producenten har angivet. Hvis der anvendes uegnede reservedele, kan enheden blive beskadiget.
2.4. Omgivelsestemperatur
- Enheden kan betjenes ved en omgivelsestemperatur på mellem +5 °C og +35 °C og ved en relativ luftfugtighed på 20 % til 85 % (ikke-kondenserende).
- Når LCD-tv'et er slukket, kan det opbevares ved -20° C til +60° C.
- Hold en afstand på mindst én meter fra højfrekvente og magnetiske støjkilder (fjernsyn, højttalere, mobiltelefon osv.) for at forhindre funktionsforstyrrelser.
FARE!
Efter transport af LCD-tv'et skal du vente med at tage det i brug, til det har nået omgivelsestemperaturen.
Ved større udsving i temperatur eller fugtighed kan der som følge af kondensering dannes fugt inde i LCD-tv'et, hvilket kan medføre elektrisk kortslutning.
- Under tordenvejr, eller hvis enheden ikke anvendes i en længere periode, skal du tage stikket ud af stikkontakten og tage antennekablet ud af antennestikket.
2.5. Sikkerhed ved tilslutning
2.5.1.Strømforsyning
- Nogle af enhedens dele er strømførende, selvom der er slukket på tænd/sluk-knappen. Hvis du vil afbryde strømforsyningen til LCD-tv'et eller vil gøre enheden helt fri for spænding, skal du koble enheden helt fra lysnettet.
FARE!
Åbn ikke enhedens kabinet. Hvis kabinettet er åbent, er der risiko for livsfarlige elektriske stød. Kabinettet indeholder ingen dele, der kræver vedligeholdelse.
- Tilslut kun LCD-tv'et til en jordet stikkontakt med 220 - 240 V \~ 50 Hz. Hvis du er i tvivl om strømforsyningen på opstillingsstedet, skal du forhøre dig hos dit el-selskab.
- Stikkontakten skal være placeret i nærheden af LCD-tv'et, og den skal være let tilgængelig.
- Hvis du vil afbryde strømforsyningen til skærm, skal du tage lysnetstikket ud af stikkontakten.
- For at opnå yderligere sikkerhed anbefaler vi, at der anvendes en overspændingssikring for at beskytte LCD-tv'et mod beskadigelse som følge af spændingsspidser på lysnettet.
- Placer kablerne på en sådan måde, at man ikke kan træde på dem eller snuble over dem.
- Stil ikke genstande på kablerne, da de ellers kan blive beskadiget.
2.6. Händtering af batterier
Batterier kan indeholde brandfarlige stoffer. Ved forkert behandling kan batterier lække, blive meget varme, antændes eller eksplodere, hvilket kan beskadige enheden eller medføre personskader.
- Opbevar batterier utilgængeligt for børn.
Hvis et batteri bliver slugt, skal du straks søge læge.
- Oplad aldrig batterier (medmindre dette udtrykkeligt er angivet).
- Aflad aldrig batterierne ved stor udgangseffekt.
• Kortslut aldrig batterierne.
- Udsæt aldrig batterierne for kraftig varme fra f.eks. direkte sollys, ild eller lignende!
Du kan få kvæstelser på hænderne eller fingrene, eller du kan få batterivæske i øjnene eller på huden. Hvis det sker, skal du skylle de pågældende steder med store mængder rent vand og straks søge læge.
- Undgå kraftige stød og rystelser.
- Byt aldrig om på polerne.
- Sørg for, at polerne plus (+) og minus (-) er placeret korrekt for at undgå kortslutninger.
- Undgå at blande nye og gamle batterier eller batterier af forskellige typer. Dette kan medføre, at enheden ikke fungerer korrekt. Desuden vil det svagere batteri blive afladet for hurtigt.
- Fjern straks brugte batterier fra enheden.
- Fjern batterierne fra enheden, hvis den ikke skal bruges i en længere periode.
- Udskift alle brugte batterier i et apparat med nye batterier af samme type.
- Isoler batteriernes kontakter med et stykke tape, hvis du vil opbevare eller bortskaffe batterierne.
- Rengør efter behov batteri- og apparatkontakterne, inden du sætter batterierne i.
2.7. Bemærkninger om overensstemmelse
LCD-tv'et opfylder kravene til elektromagnetisk kompatibilitet og elektrisk sikkerhed.
Din enhed opfylder de grundlæggende krav og relevante bestemmelser i EMC-direktivet 2004/108/EF og lavspændingsdirektivet 2006/95/EF.
Enheden opfylder den europæiske standard ISO 9241-307 Klasse II (pixelfejklasse).
Denne enhed opfylder de grundlæggende krav og relevante bestemmelser i EU-direktivet for miljøvenligt design 2009/125/EF (forordning 642/2009).
Obs!
Lad ikke små børn lege med emballagefilm. Der er risiko for kvælning!
2.8. Dvd-afspiller
DVD-afspilleren er et laserprodukt i klasse 1. Enheden er udstyret med et sikkerhedssystem, som forhindrer, at der frigives farlige laserstråler ved normal brug. Undgå at manipulere eller beskadige enhedens sikkerhedssystem, da dette kan føre til øjenskader.
3. Pakkens indhold
Kontroller, at der ikke mangler noget i pakken, og giv os besked senest 14 dage efter købet, hvis der mangler noget.
FARE!
Lad ikke små børn lege med emballagefilm. Der er risiko for kvælning!
Med det produkt, som du har købt, skal du have modtaget følgende:
• Tv med LED-baggrundslys
- Lysnetadapter med ledning, model MN-A036-E190
- Fjernbetjening (E-14D) inkl. 2 x batterier 1,5 V LR03/AAA
- Fod inkl. 2 skruer
- YUV-adapter
- AV-adapter
- Dokumentation
4. Oversigt over enheden

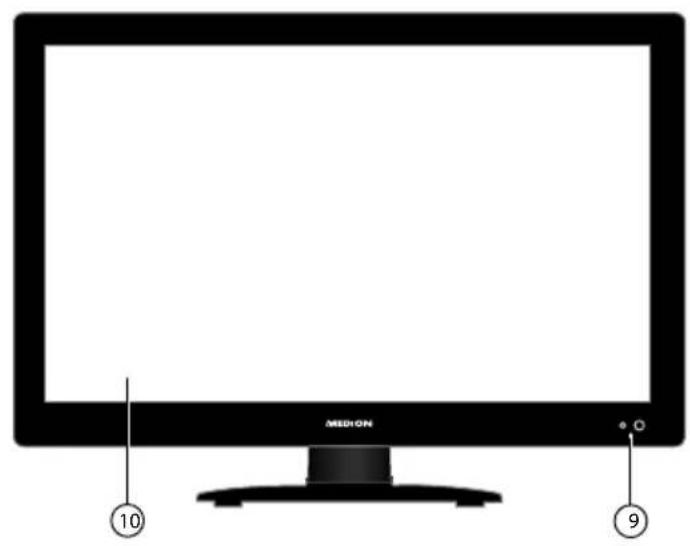

4.1. Forside


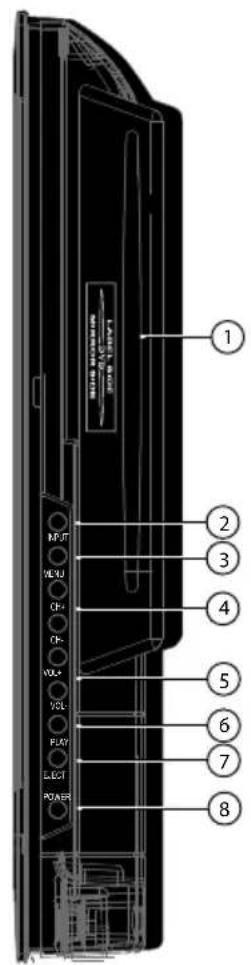

1) Dvd-afspiller
2) INPUT: Skift inputkilde
3) MENU: Åbn skæmmenuen for at foretage indstillinger på enheden
4) CH + /CH -: Vælg et program, eller naviger i menuen
5) VOL +/VOL -: Indstil lydstyrken, eller naviger i menuen
6) PLAY: til afspilning af DVD'er
7) EJECT: Eject-knap (DVD)
8) POWER: Standby-knap: tænd enheden, eller sæt den i standbytilstand
9) Driftsindikator: lyser rødt, när enheden er i standbytilstand.
Lyser grønt, när enheden er tændt.
Infrarødsensor: Modtagervindue for fjernbetjeningens infrarøde signaler.
10) LCD-skærm
4.2. Bagside
2) COMMON INTERFACE (CI+): Indgang til anvendelse af Pay TV-kort
3) MINI YPBPR: YPBPR Component-indgang (ved hjælp af den medfølgen-de cinch-adapter)
4) RF: Antennestik (DVB-T/-C/analog)
5) USB / 5V DV MAKS. 500mA: USB-stik til tilslutning af et eksternt lager-medie til afspilning af musik, billeder og videoer
6) HDMI: HDMI-stik til enheder med HDMI-udgang
7) COAX: Digital audioudgang (koaksial)
8) SCART: SCART-stik
9) VGA: Stik til tilslutning af en pc
10) PC AUDIO IN: Audiostik til lydafspilning fra en pc
11) HEADPHONE: Til tilslutning af hovedtelefoner med 3,5 mm jackstik
12) POWER DC IN 12V --- 3A: Tilslutning til lysnetadapteren
13) Fastgørelseshuller til et vægbeslag (hulafstand 75 x 75 mm)
Vigtigt!
Ved monteringen skal du sørge for, at der anvendes skruer af størrelse M4. Skruernes længde beregnes ud fra vægbeslagets styrke plus maks. 8 mm.
4.3. Fjernbetjening
2) /MUTE: Slå lyden fra
3) ASPECT: Valg af billedformat
4) SLEEP: Aktiver/deaktiver sleeptimer
5) FAV: Aktiver favoritlisten
6) EPG: Digitalt tv: Åbn det elektroniske tv-program
7) INPUT: Vælg indgangssignal for tilsluttede enheder
8) Navigationstast ▲ : Opad i menuen
Digitalt tv: Vælg infolinjen for det aktuelle program, Tekst-tv: vælg den næste side;
Navigationstast ▼ : Nedad i menuen
Digitalt tv: Vælg infolinjen for det aktuelle program, Tekst-tv: vælg den forrige side;
Navigationstast ◀ : Til venstre i menuen
Tekst-tv: Åbn underside;
Navigationstast ▶ : Til højre i menuen
Tekst-tv: Åbn underside
OK: Bekræft valget i visse menuer
9) EXIT: Forlad menuen
10) Taltaster:
TV: Programvalg, tekst-tv: Sidevalg
11) C: Indstil det forrige fjernsynsprogram
12) INFO: Digitalt tv: Visning af oplysninger (f.eks. aktuelt programnummer); visning af den forløbne tid for titlen, resterende tid for titlen, forløbet kapitel, resterende tid for kapitel; valgt lydspor, valgte undertekster (alle punkter afhænger af mediet)
13) REC LIST: ingen funktion
14) CH ▲ /▼ : Programvalgtaster
Tv: Vælg næste (+) / forrige (-) program; Tekst-tv: Vælg næste (+) / forrige (-) side
15) Farvetaster: Åbn markerede sider i tekst-tv
16) REVEAL/D.SUB: Tekst-tv: vis skjult tekst; DVD: Skjul undertekster
17) D.LANG/NICAM/A2: Analogt tv: Stereo/mono; digitalt tv: Vælg audio-sprog (hvis det er tilgængeligt); DVD: Vælg disksprog
18) SUBPAGE/▶: Tekst-tv: Åbn underside; DVD: næste titel/næste kapitel
19) SIZE/◄: Tekst-tv: Gør billedet større; DVD: til starten af titlen/kapitlet; for-rige titel/forrige kapitel
20) HOLD/▶: Tekst-tv: stop; DVD: Spol hurtigt frem
21) INDEX/ ◀: Tekst-tv: Åbn startsiden; DVD: Spol tilbage
22) TV/TXT/D.SET: Åbn/luk tekst-tv; DVD: Åbn DVD-afspillerens indstillings-menu
23) CANCEL/D.MENU: Tekst-tv: skjul midlertidigt; DVD: Åbn og luk hovedmenuen (hvis den er tilgængelig)
24) VOL -/+: Skru ned/op for lydstyrken
25) REC: ingen funktion
26) MENU: Åbn og luk menuen
27) TV/RADIO: Skift mellem tv- og radiokanaler (hvis dette er tilgængeligt)
28) CH.LIST: Åbn/luk kanallisten
29) SUBTITLE: Vis undertekstvalg (hvis dette er tilgængeligt)
30) PICTURE: Vælg billedtilstand
31) SOUND: Vælg lydtilstand
32) POWER: Tænd/sluk LCD-tv'et (slå standbytilstand til/fra)
5. Ibrugtagning
5.1. Udpakning
Vælg et egnet opstillingssted, inden du pakker enheden ud.
Åbn æsken meget forsigtigt for at undgå at beskadige enheden. Dette kan ske, hvis du åbner æsken ved hjælp af en kniv med et langt knivblad.
Emballagen indeholder forskellige smådele (blandt andet batterier). Opbevar dem utilgængeligt for børn – der er kvælningsfare.
Gem emballagen, og brug kun denne emballage ved transport af tv'et.
5.2. Montering
Fastgør foden som vist på tegningen. Udfør dette trin, inden du tilslutter LCDtv'et.
5.3. Indsætning af batterier i fj ernbetjeningen
Fjern batterirummets dæksel på fjernbetjeningens bagside.
Læg 2 batterier af type AAA/1,5 V i fjernbetjeningens batterirum. Vær opmærksom på batteriernes poler (markeret i bunden af batterirummet).
▶ Luk batterirummet.
Forsigtig!
Tag batterierne ud af batterirummet, hvis enheden ikke bruges i længere tid. Fjernbetjeningen kan blive beskadiget af lækkende batterier.
5.4. Tilslutning af antennen
Dit LCD-tv understøtter forskellige antennesignaler. Du kan modtage følgende billedsignaler via det stik, der er mærket RF:
• via en analog husantenne,
• via en DVB-T- ^1 antenne eller
• via en DVB-C ^1 -forbindelse
Sæt et antennekabel fra stueantennen, DVB-T-antennen eller DVB-C-forbindelsen i antennestikket på LCD-tv'et.
BEMÆRK
Hvis du vil kunne modtage krypterede programmer/betalingsprogrammer, kræves der et tilsvarende kort. Til dette formål skal du sætte et CAM-modul (kan fås i butikkerne) i den dertil beregnede indgang på enhedens venstre side (COMMON INTERFACE). Sæt derefter din udbyders kort i CAM-modulet.
5.5. Common Interface
Hvis du vil have vist betalingskanaler, skal du først tilmelde dig hos en tilsvaren-de udbyder. Efter tilmeldingen får du et CAM-modul (Conditional Access Module) og et særligt kort fra din udbyder. Oplysninger om indstillingerne finder du i den dokumentation, der følger med modulet.
Installer Cl-komponenterne i tv'et på følgende måde:
Sæt først CAM-modulet i indgangen på siden af LCD-tv'et. Sæt derefter kortet i.
- Tilslut tv'et med strømforsyningen, tænd det, og vent et øjeblik, indtil kortet bliver fundet.
Vigtigt!
Sørg for kun at sætte Cl-modulet i eller fjerne det, när enheden er i STAND-BY-tilstand eller er koblet fra lysnettet.
CAM-modulet skal vende rigtigt, når du sætter det i – hvis det vender forkert, kan det ikke skubbes ind. CAM-modulet eller tv'et kan blive beskadiget, hvis du forsøger at sætte CAM-modulet i med magt.
5.6.Tilslutningaflysnetadapteren
Sæt jackstikket på den medfølgende lysnetadapter model MN-A036-E190 i stikket POWER DC IN på enheden.
- Tilslut lysnetstikket på enheden til en let tilgængelig stikkontakt 220 - 240 V \~ 50 Hz.
Obs!
Anvend kun den medfølgende strømforsyning model MN-A036-E190. Hvis der anvendes en anden lysnetadapter, kan enheden blive beskadiget.
5.7. Tænd og sluk LCD-tv'et
For at tænde enheden skal du trykke på
- på fjernbetjeningen: standby/tænd-tasten
- på enheden: knappen POWER.
▶ Ved hjælp af standby/tænd-tasten ⏻ på fjernbetjeningen kan du sætte enheden i standbytilstand igen. Enheden slukkes, men der bruges stadig strøm.
Vigtigt!
Hvis der ikke er noget indgangssignal, skifter enheden efter fem minutter automatisk til standbytilstand. Der vises så en nedtællingstimer på skærmen. Denne funktion er ikke tilgængelig for alle kilder.
5.8. Kanalsøgning, første gang enheden tændes
Når du tænder enheden for første gang, føres du gennem AUTO. INSTALLATION.
Vælg OSD-sproget med navigationstasterne, og tryk på OK.
- ALLE (søgning efter digitale og analoge tv-kanaler);
• ATV (søgning efter analoge tv-kanaler);
• DTV (søgning efter digitale tv-kanaler)
Når du har foretaget alle indstillinger, skal du trykke på OK. Søgningen starter.
Bemaerk
Den indledende installation, der er beskrevet her, svarer til menupunktet
AUTO. INSTALLATION i menuen OPSÄTNING.
6. Betjening
6.1. Programvalg
- Via fjernbetjeningen kan du vælge et program med tasten CH ▲ /▼ eller med en taltast.
Ved to- eller trecifrede tal skal du trykke på taltasterne i den tilsvarende rækkefølge.
• Med tasten kan du vælge det senest viste program.
6.2. Lydindstillinger
Med lydstyrketasterne VOL -/+ på fjernbetjeningen kan du øge eller reduce-re lydstyrken.
Hvis du vil slå lyden helt fra eller slå den til igen, skal du trykke på tasten ✗ Lyd fra.
Du kan indstille klangfarven med tasten SOUND. Vælg mellem følgende lydtilstande: STANDARD, FILM, MUSIK, SPROG, BRUGER.
Med tasten D.LAN kan du indstille audiosproget, hvis den aktuelle udsendelse understøtter DUAL-tilstand (f.eks. i forbindelse med tosprogede udsendelser).
6.3. Billedindstillinger
Med tasten PICTURE kan du vælge billedtilstanden: STANDARD, MILD, BRUGER, DYNAMISK.
▶ Afhængigt af udsendelsen overføres billeder i formatet 4:3 eller 16:9. Med tasten ASPECT kan du tilpasse billedformatet:
AUTO: Det viste format indstilles automatisk til indgangssignalet.
4:3: Bruges til at vise et normalt billede (billedformatet 4:3), da dette er dets oprindelige format.
16:9: Her kan du udvide et normalt billedes (billedformatet 4:3) venstre og højre side, så skærmens bredde fyldes ud.
FULL: Pixeltro visning af bille-det (1:1).
ZOOM 1: Billedet udvides til skærmens øverste og ne- derste kant.
ZOOM 2: Udvidet zoomni-veau fra Zoom1. Billedet udvides yderligere mod venstre og højre.
PANORAMA (ved DTV CI-NEMA): Med denne funktion zoomes der på et bredt billede (billedformatet 16:9) til den fulde skærmstørrelse.
JUST SCAN (ikke tilgængelig ved ATV): Formindsket visning af billedet.
6.4. Visning af programinformationer
Tryk på tasten DISPLAY for at få vist info om det aktuelle program.
Då får de samme informationer, när du skifter til et andet program.
6.5. Åbning af favoritlisten
I menuen KANAL > ADMINISTRATION AF FAVOTITT... kan du tilføje individuelle programmer til op til fore favoritlister. Du skal have gemt programmer på favoritlisten, inden du kan åbne dem som beskrevet nedenfor.
Når du har tilføjet programmer til favoritlisten, kan du åbne den på følgende måde:
- Åbn menuen med tasten FAV.
▶ Vælg en af de fire favoritlister med navigationstasterne ◀ ▶
▶ Vælg et program med navigationstasterne ▲ ▼, og åbn det med OK.
6.6. Valg af kilde
Med tasten INPUT kan du åbne kildelisten.
- DTV: Digital tv-funktion (digital kabelforbindelse, DVB-T)
– ATV: Analog tv-funktion (analog kabelforbindelse) - AV: Audio-/videoindgang på enhedens side via en adapter (AV)
- SCART: Enhed, der er tilsluttet SCART-stikket
- YPBPR: Enhed, der er tilsluttet YPBPR-indgangen via en adapter (YUV)
- HDMI: HDMI-indgang
- PC: Enhed på pc-indgangen
- MEDIA: Medieafspiller
- DVD: integreret DVD-afspiller
Med navigationstasterne ▼ ▲ kan du gå til den ønskede kilde.
▶ Bekræft dit valg med tasten OK.
6.7. Tekst-tv
Til betjening af tekst-tv har fjernbetjeningen specielle tekst-tv-taster.
Vælg et fjernsynsprogram, der sender tekst-tv.
Tryk på tasten TV/TXT én gang for at få vist startsiden/indholdssiden for tekst-tv.
▶ Anden gang du trykker på TV/TXT, vises teksten gennemsigtigt foran tv-billedet.
Tredje gang du trykker på tasten TV/TXT, skifter enheden igen til tv-tilstand.
6.7.1. Taltaster
Indtast den ønskede tekst-tv-side som et trecifret tal direkte med taltasterne.
Det valgte sidetal vises i skærmens øverste venstre hjørne. Tekst-tv-tælleren søger, indtil det valgte sidenummer er fundet.
6.7.2. Bladring gennem siderne
Med programvalgtasterne eller navigationstasterne ▼ og ▲ kan du bladre frem og tilbage gennem tekst-tv-siderne.
6.7.3. Farvetaster
Hvis der nederst på skærmen vises farvet tekst, kan du vælge dette indhold direkte ved at trykke på de tilsvarende farvetaster rød, grøn, gul og blå.
6.7.4. Undersider
Mange tekst-tv-sider har undersider. ∅verst på skærmen vises f.eks. 1/3. Undersiderne vises efter hinanden med en afstand på ca. et halvt minut. Du kan bladre gennem undersiderne med navigationstasterne ◀ ▶.
Med tasten INDEX kan du vælge siden med indholdsfortegnelsen, som indeholder en liste med tekst-tv-indholdet.
6.7.6. Stop sider
Den tekst-tv-side, som du har valgt, kan indeholde flere informationer, end der kan vises på ét skærmbillede. I så fald opdeles informationerne på flere undersider. Der bladres videre gennem undersiderne med regelmæssige mellemrum.
▶ Tryk på tasten HOLD for at stoppe et automatisk sideskift.
Tryk igen på tasten HOLD for at starte det automatiske sideskift igen.
6.7.7. Skjulte informationer
6.7.8. Tekststørrelse
Denne funktion viser tekst-tv-informationerne i dobbelt størrelse.
Tryk på tasten SIZE for at forstørre den øverste halvdel af siden.
Tryk igen på tasten SIZE for at forstørre den nederste halvdel af siden.
Hvis du trykker på tasten SIZE igen, vises tekst-tv igen i normal størrelse.
7. Tilslutning af enheder
7.1. Tilslutning af hovedtelefoner
Hovedtelefoner tilsluttes til hovedtelefonstikket. Lydstyrketasterne og tasten på fjernbetjeningen styrer hovedtelefonernes lydstyrke. Lyden fra fjernsynets primære højttalere slås fra, när der er tilsluttet hovedtelefoner.
Forsigtig!
Anvendelse af hovedtelefoner med for høj lydstyrke kan medføre permanente høreskader. Indstil inden afspilningen lydstyrken til den laveste værdi. Start afspilningen, og øg lydstyrken til et niveau, der er behageligt for dig. Hvis equalizerens basisindstilling ændres, kan lydstyrken blive højere og dermed medføre høreskader.
Advarsel!
Hvis en enhed anvendes med hovedtelefoner ved høj lydstyrke i længere tid, kan det medføre høreskader hos lytteren.
7.2. Digital forstærker via koaksialstik
Via stikket COAX kan du gengive dit LCD-tv's audiosignal via en digital forstærker.
Hvis du vil gøre det, skal du tilslutte et koaksialkabel (medfølger ikke) til SP-DIF-stikket på LCD-tv'et og til det tilsvarende stik på forstærkeren.
7.3. Tilslutning af en DVD-afspiller
Hvis du vil tilslutte en DVD-afspiller, har du følgende muligheder:
7.3.1. Med et HDMI-kabel
Hvis DVD-afspilleren har en HDMI-udgang, skal du tilslutte et HDMI-kabel (medfølger ikke). Der kræves ikke yderligere et kabel til overførsel af lyden.
7.3.2. Med et Component-videokabel 3 x cinch på 3,5 mm jackstik
Hvis DVD-afspilleren har YUV-udgange (Y Pb Pr), anbefales det at tilslutte den med den medfølgende YUV-adapter (3 x cinch (grøn/blå/rød) på 3,5 mm jackstik) til LCD-tv'ets VGA-indgang.
- Til lydoverførslen skal du bruge den medfølgende AV-adapter til at tilslutte DVD-afspilleren til AV-stikket på siden af LCD-tv'et.
- Tilslut et stereo-cinchkabel (røde og hvide stik) til AV-kablet og den eksterne enheds audioudgange.
7.3.3. Med et SCART-kabel
- Tilslut en DVD-afspiller med et SCART-kabel (medfølger ikke) til SCART-stikket.
7.4. Tilslutning af en videooptager
- Tilslut et antennekabel til LCD-tv'ets antennestik og til videooptagerens antenneudgang.
- Tilslut endnu et antennekabel (medfølger ikke) til videooptagerens antenneindgang og til antennestikket i væggen.
Du kan desuden forbinde LCD-tv'et og videooptageren med et SCART-kabel. Dette anbefales, hvis der ønskes en høj billed- og lydkvalitet. Hvis du vil overføre stereolyd, er det nødvendigt med en SCART-tilslutning.
▶ Tilslut SCART-kablet (medfølger ikke) til SCART-stikket på LCD-tv'et.
▶ Tilslut SCART-kablets anden ende til videooptagerens SCART OUT-stik.
7.5. Tilslutning af en DVD-optager
- Tilslut et antennekabel til LCD-tv'ets antennestik og til DVD-optagerens antenneudgang.
- Tilslut endnu et antennekabel (medfølger ikke) til DVD-optagerens antenneindgang og til antennestikket i væggen.
7.5.1. Med et HDMI-kabel
Hvis din DVD-optager har en HDMI-udgang, skal du tilslutte et HDMI-kabel (medfølger ikke) til LCD-tv'ets HDMI-indgang og den eksterne enheds HD-MI-udgang.
7.5.2. Med et Component-videokabel 3 x cinch på 3,5 mm jackstik
Hvis DVD-afspilleren har YUV-udgange (Y Pb Pr), anbefales det at tilslutte den med det medfølgende YUV-adapterkabel (3 x cinch (grøn/blå/rød) på 3,5 mm jackstik, medfølger) til LCD-tv'ets VGA-indgang.
- Til lydoverførslen skal du bruge den medfølgende AV-adapter til at tilslutte DVD-optageren til AV-stikket på siden af LCD-tv'et.
- Tilslut et stereo-cinchkabel (røde og hvide stik) til AV-kablet og den eksterne enheds audioudgange.
7.5.3. Med et SCART-kabel
- Tilslut en DVD-optager med et SCART-kabel (medfølger ikke) til SCART-stikket.
7.6. Tilslutning af en modtager (SAT, DVB-T, dekoder osv.)
Du har forskellige muligheder for at tilslutte en enhed, der fungerer som modtager for LCD-tv'et (f.eks.en SAT-modtager, en DVB-T- modtager, en dekoder, en set-topboks), til LCD-tv'et.
7.6.1. Med et HDMI-kabel
Hvis din eksterne enhed har en HDMI-udgang, skal du tilslutte et HDMI-kabel (medfølger ikke) til LCD-tv'ets HDMI-indgang og den eksterne enheds HDMI-udgang. Der kræves ikke yderligere et kabel til overførsel af lyden.
7.6.2. Med et Component-videokabel 3 x cinch på 3,5 mm jackstik
Hvis modtageren har YUV-udgange (Y Pb Pr), anbefales det at tilslutte den med det medfølgende YUV-adapterkabel (3 x cinch (grøn/blå/rød) på 3,5 mm jackstik, medfølger) til LCD-tv'ets VGA-indgang.
- Til lydoverførslen skal du bruge den medfølgende AV-adapter til at tilslutte DVD-modtager til AV-stikket på siden af LCD-tv'et.
- Tilslut et stereo-cinchkabel (røde og hvide stik) til AV-kablet og den eksterne enheds audioudgange.
7.6.3. Med et SCART-kabel
- Tilslut en modtager med et SCART-kabel (medfølger ikke) til SCART-stikket.
7.7. Tilslutning af en DVD-/videooptager og SAT-modtager
Hvis du vil tilslutte en DVD- eller videooptager og en SAT-modtager på samme tid, kan du bruge følgende tilslutningsmetode:
▶ Tilslut modtageren som beskrevet ovenfor.
- Tilslut nu modtageren med et SCART-kabel (medfølger ikke) til DVD-optagerens SCART-udgang og til den tilsvarende SCART-indgang på modtageren.
- Tilslut et antennekabel til LCD-tv'ets antennestik og til optagerens antenneudgang.
- Tilslut endnu et antennekabel (medfølger ikke) til DVD-optagerens antenneindgang og modtagerens antenneudgang.
- Tilslut SAT-modtageren til LNB på parabolantennen.
7.8. Tilslutning af et videokamera
- Tilslut et stereo-cinchkabel (røde og hvide stik) til AV-kablet og den eksterne enheds audioudgange.
- Tilslut et video-cinchkabel (gult stik) til AV-kablet og den eksterne enheds videoudgang.
7.9. Apparater med HDMI - eller DVI-udgang
HDMI („High Definition Multimedia Interface“) er det eneste interface inden for underholdningselektronikken, der samtidig overfører audio- og videodata. HDMI kan uden kvalitetsforringelse håndtere alle kendte billed- og lydformater inklusive HDTV (High Definition Television) og dermed også vise opløsningen på 1080p.
Mange apparater inden for underholdningselektronikken (f.eks. DVD-afspillere) er i dag udstyret med HDMI- eller DVI-udgange.
7.9.1. Tilslutning af en eksterne enhed via HDMI-udgangen
- Tilslut et HDMI-kabel (medfølger ikke) til LCD-tv'ets HDMI-indgang og til den eksterne enheds HDMI-udgang.
Når du har tilsluttet HDMI-enheden, skal du slukke LCD-tv'et.
▶ Tænd den eksterne HDMI-gengivelsesenhed.
7.9.2. Tilslutning af en ekstern enhed med DVI-udgang
Hvis den eksterne enhed har en DVI-udgang, kan du også tilslutte den til HDMI-indgangen (HDMI er bagudkompatibel med DVI - „Digital Visual Interface“). Du skal så bruge en HDMI-DVI-adapter (medfølger ikke).
DVI-udgangen overfører ikke lyd, og til overførslen af lyden skal du derfor desuden tilslutte et lydkabel. Her skal du bruge AV-adapteren (medfølger), som tilsluttes til AV-indgangen på siden af enheden.
7.10. Tilslutning af en pc
LCD-tv'et tilsluttes som en skærm eller en ekstra skærm til en pc eller en notebook. Din pc's eller notebooks billede overføres så til LCD-tv'et.
Sådan tilslutter du LCD-tv'et til pc'en:
▶ Sluk begge enheder.
- Tilslut et VGA-kabel (medfølger ikke) til LCD-tv'ets VGA-indgang og til pc'ens eller notebookens grafikkortudgang.
Skru skærmkablets skruer fast med fingrene, så stikket sidder rigtigt i tilslutningsstikket. - Til lydoverførslen skal du tilslutte et audiokabel (medfølger ikke) til LCD-tv'ets AV-indgang og pc'ens analoge audioudgang (normalt et 3,5 mm stereojackstik).
▶ Tænd først LCD-tv'et.
▶ Tænd først derefter pc'en/notebooken.
▶ Vælg pc-tilstanden med INPUT.
Pc-billedet vises på LCD-tv'et. Med tasten INPUT kommer du tilbage til tv-tilstanden.
Hvis du vil bruge LCD-tv'et som en ekstra skærm for din pc, skal du muligvis ændre skærmindstillingerne i pc'ens operativsystem. Læs i brugsanvisningen til pc'en/notebooken for at få flere oplysninger om, hvad du skal være opmærksom på, når du bruger flere skærme.
8. Menusystem
Tryk på tasten MENU for at aktivere OSD-menu. Nederst vises de indstillinger, der er mulige på det aktuelle tidspunkt.
Med navigationstasterne ◀ kan du vælge valgmulighederne i hovedme-nuen.
Med navigationstasterne ▲▼ kan du vælge valgmulighederne i en menu.
Med navigationstasten ▶ kan du åbne en undermenu (ikke til rådighed i alle menuer).
Med navigationstasterne ◀ ▶ ▼ ▲ kan du indstille en ønsket værdi eller foretage et andet valg.
▶ Ved hjælp af tasten MENU kommer du tilbage til den forrige menu.
Med tasten EXIT kan du lukke menuen.
Bemærk, at menuen lukkes automatisk, hvis der ikke trykkes på en tast.
Du kan vælge de følgende hovedmenuer
- Menuen BILLEDE
- Menuen LYD
- Menuen KANAL
- Menuen FUNKTION
- Menuen OPSÄTNING
Bemaerk
På grund af eventuelle tekniske ændringer kan de menuer, der beskrives her, afvige fra dem, der vises på din skærm. Afhængigt af den valgte kilde er det ikke alle menuer, der er tilgængelige.
8.1. Menu-billede
| BILLEDTIL- STAND | Vælg billedtilstand: DYNAMIC, STANDARD, MILD, BRUGER. Denne funktion svarer til tasten PICTURE. |
| LYSSTYRKE | Reducer eller øg lysstyrken (skala 0 - 100). |
| KONTRAST | Reducer eller øg kontrasten (skala 0 - 100). |
| SKARPHED | Reducer eller øg skarpheden (skala 0 - 100). |
| FARVE | Reducer eller øg farven (skala 0 - 100). |
| NUANCE | Der er kun adgang til indstilling af farvetonen ved NTSC-modtagelse |
| FARVETEMP. | Vælg farvetemperatur: STANDARD, KOLD og VARM. |
| BILLEDFORMAT | Her kan du indstille billedformatet. Denne funktion svarer til tasten ASPECT. |
| ST∅JREDUKTI- ON | Indstil digital støjundertrykkelse for billedet: LAV, MEL-LEM, H∅J, OFF. |
8.2. Menuen Lyd
| LYDTILSTAND | Vælg lydtilstand: STANDARD, FILM, MUSIK, TALE, BRUGER. Denne funktion svarer til tasten SOUND. |
| BAS | Reducer eller øg dybe frekvenser (skala 0 - 100). |
| DISKANT | Reducer eller øg høje frekvenser (skala 0 - 100). |
| BALANCE | Indstil balancen mellem den venstre og højre højttaler. |
| SURROUND | Aktiver/deaktiver surroundeffekten. |
| AVL | Funktionen AVL (Automatic Volume Limiting) udligner de forskellige lydstyrker i de forskellige udsendelser. Vælg OFF for at høre originallydstyrken. Vælg ON for at høre en regelmæssig lydstyrke. |
| SPDIF | Indstil SPDIF-tilstanden. |
8.3. Menuen Kanal
| ADMINISTRA-TION AF KA-NALER | Her kan du se de kanaler, der er gemt i øjeblikket. For hver kanal kan du foretage de følgende indstillinger. |
| SLETVælg den kanal, som du vil slette, og tryk på den røde tast.Tryk på tastenEXIT, og bekræft derefter medOK, hvis du er sikker på, at du vil slette kanalen. Vælg ANNULLER, hvis du vil afbryde handlingen. | |
| LÅSVælg den kanal, som du vil spærre, og tryk på den grønne tast. | |
| FLYTVælg kanalen, og tryk på den blå tast (den farvede frem-hævning af den valgte kanal blinker). Flyt med ▲▼ kana-len til den ønskede plads, og tryk på den blå tast én gang til. De andre kanaler flyttes tilsvarende. | |
| SPRING OVERVælg den kanal, som du vil springe over ved gennemblad-ringen af kanalerne med tasten P+/-, og tryk på den gule tast.Kanalen kan stadig vælges med taltasterne. | |
| Menupunkt Indstilling | ||
| ADMINISTRA-TION AF FA-VORITT... | I favorithändteringen kan du oprette op til fire favoritlister.► Vælg med ▲▼ den ønskede kanal. Med CH+- kommer du direkte til den næste hhv. forrige sider af kanallisten.► Tryk nu på den tilsvarende farvetast for at tilføje den valgte kanal til en af de fire favoritlister (FAV 1: rød tast, FAV 2: grøn tast, FAV 3: gul tast, FAV 4: blå tast).► Afslut favorithändteringen med EXIT. Indstillingerne gemmes.► Med tasten FAV kan du efterfølgende åbne favoritlisten. | |
| LAND | Vælg det ønskede land for kanalsøgningen. | |
| ANTENNEIND-GANG | Vælg den ønskede tilslutningstype for kanalsøgningen. | |
| AUTOMATISK S∅GNING | Vælg modtagelsestypen:• ALLE (søgning efter digitale og analoge tv-kanaler);• ATV (søgning efter analoge tv-kanaler);• DTV (søgning efter digitale tv-kanaler)Når du har foretaget alle indstillinger, skal du trykke på OK.Bekræft det efterfølgende spørgsmål med OK, hvis du vil starte søgning. Vælg ANNULLER, hvis du vil afbryde handlingen. | |
| DIGITAL AUTOMATISK S∅GNING(kun i DTV-til-stand) | Her kan du foretage en manuel programmering af individuelle kanaler i DTV-tilstand, hvis signalet modtages via antenne hhv. via en digital kabeltilslutning. | |
| ANALOG AUTOMATISK S∅GNING(kun i ATV-til-stand) | Her kan du foretage en manuel programmering for individuelle kanaler i ATV-tilstand. | |
| AKTUEL KANAL | Vælg her den kanal, som du vil redi-gere. | |
| FREQUENCY | Visning af den aktuelle kanals frekvens | |
| S∅GNING | Start kanalsøgningen med ◀ ► | |
| FININDSTIL-LING | Foretag finjusteringen med ◀ ► | |
| FARVESYSTEM | PAL, SECAM, AUTO. For Danmark er farvesystemet indstillet til PAL | |
| LYDSYSTEM | BG, DK, L, L', I. For Danmark er lydsy-stemet indstillet til BG. | |
| LÅS | Her kan du aktivere indstillingerne LOCK ENABLE, FORÆLDRELÅS og SKIFT ADGANGSKODE. Her skal du angive adgangskoden. Ved leveringen: 0000.BemærkSkriv den nye adgangskode ned. Den nulstilles ikke, hvis der nulstilles til fabriksindstillingerne.Hvis du glemmer adgangskoden, kan du bruge Master-ad-gangskoden „8899“. |
| LOCK ENABLEAktiver/deaktiver spærringsfunkti-onen. | |
| FORÆLDRELÅSHer kan du vælge alderen.Denne valgmulighed findes kun i DTV-tilstand. Kun tilgængelig, når funktionen LOCK ENABLE er ak-tiveret. | |
| MenupunktIndstilling | |||
| SKIFT AD-GANGSKODE | Der vises et felt, hvor du kan indtaste adgangskoden. | ||
| GAMMEL AD-GANGSKODE | Brug taltasterne til at indtaste den eksisterende adgangskode. Ved leveringen:0000. | ||
| NY AD-GANGSKODE | Indtast den nye firecifrede adgangskode. | ||
| BEKRÆFT NY AD-GANGSKODE | Indtast den nye adgangskode en gang til. Den nye adgangskode gemmes | ||
| HOTELTIL-STAND | I hoteltilstanden kan du foretage forskellige indstilinger, som begrænser brugen og betjeningen af enheden. | ||
| SPROG | OSD SPROG | Vælg sproget for OSD-menuen eller tekst-tv--sproget. Det ændres med det samme. | |
| FORETRUKNE UNTERTEKSTER | Hvis teksten indeholder undertekster for hørehæmmede, kan det foretrukne sprog indstilles her. | ||
| FORETRUKKEN LYD | Hvis udsendelsen (f.eks. en film) sendes på flere sprog, kan du her vælge det talte sprog (f.eks. originals-proget). | ||
| DIGITALT TEKST-TV SPROG | Vælg det sprog, som DTV-programmets undertekster skal gengives på. Understøttelse afhænger af udsendelsen. | ||
| SPROG FOR ANALOG TEKST-TV | Vælg det sprog, som ATV-programmets undertekster skal gengives på. Understøttelse afhænger af udsendelsen. | ||
| MenupunktIndstilling | |||
| UR | DATO/TID | Visning af den indstillede dato og det indstillede klokkeslæt. Disse angivelser kan ikke ændres. | |
| TIDSZONE | Vælg værdien med ◀ ► . Det aktuelle klokkeslæt ændres tilsvarende. | ||
| DST | Aktiver/deaktiver sommertid | ||
| AFBRYDER-AUTOMAT. | Her kan du indstille tidsintervallet for den automatiske slukning. Når intervallet er nået, slukkes tv-apparatet. | ||
| AUTO. SLUK-FUNKTION | Her kan du indstille det tidsrum, hvorefter LCD-tv'et automatisk slukkes, hvis der ikke har fundet nogen betjening sted via betjeningspanelet eller fjernbetjeningen inden for det angivne tidsrum.Dette er en miljøvenlig funktion. | ||
| H∅REHÆM-MET(ikke i ATV-til-stand) | Hvis kanalen overfører særlige lydsignaler for folk med nedsat hørelse, kan du sætte indstillingen til ON for at modtage disse signaler.Denne valgmulighed findes kun i DTV-tilstand. | ||
| MenupunktIndstilling | |
| CI-INFO(ikke i ATV-til-stand) | Hvis du vil have vist betalingskanaler, skal du først tilmelde dig hos en tilsvarende udbyder. Efter tilmeldingen får du et CAM-modul (Conditional Access Module) og et særligt kort fra din udbyder. Oplysninger om indstillingerne finder du i den dokumentation, der følger med modulet.Installer CI-komponenterne i tv'et på følgende måde:► Sluk tv'et, og fjern lysnetstikket.► Sæt først CAM-modulet i indgangen på siden af LCD-tv'et. Sæt derefter kortet i.BEMÆRK Sørg for kun at sætte Cl+ modulet i eller fjerne det, når enheden er i STANDBY-tilstand eller er koblet fra lysnettet.CAM-modulet skal vende rigtigt, når du sætter det i – hvis det vender forkert, kan det ikke skub-bes ind. CAM-modulet eller tv'et kan blive be-skadiget, hvis du forsøger at sætte CAM-modulet i med magt.Tilslut tv'et med strømforsyningen, tænd det, og vent et øjeblik, indtil kortet bliver fundet.Mange CAM-moduler kræver desuden yderligere konfi-gurationstrin, som du kan foretage i menuen CI-INFO. |
| MenupunktIndstilling | ||
| TIMER(ikke i ATV-til-stand) | I denne menu vises en oversigt over alle timerpåmindelser, som du har programmeret. | |
| SLETVælg den programmerede timerpåmindelse, som du vil slette. | ||
| SLET ALLEMed denne funktion kan du slette alle programmerede timerpåmindelser. | ||
| TILF∅JGem en ny timerpåmindelse. | TYPEVælg modtagelsestypenDTV,ATVellerRADIO. | |
| KANALVælg den ønskede kanal. | ||
| STARTTIDSPUNKTVælg starttiden. | ||
| DATOVælg datoen. | ||
| TILSTANDHer kan du indstille, om du vil mindes om udsendelsenén gang, dagligt eller ugent-ligt. | ||
| REDIGERHer kan du foretage ændringer af eksisterende timerpåmin-delser. | ||
8.5. Menuen Opsætning
| OSD-TIMER | Her kan du indstille det stykke tid, hvorefter OSD-menu-en automatisk lukkes. | |
| PC-OPSÄT-NING | Ændring af pc-indstillingerne i pc-tilstand | |
| AUTO-JUSTERING | Hvis billedet har flyttet sig, kan du væl-ge AUTOMATIK og trykke på OK for at flytte det tilbage til midten. Den-ne funktion skal foretages med fuld-skærmsvisning, så indstillingerne pas-ser. | |
| H-POSITION | Her kan du indstille billedets vandrette placering med ◀ ► . | |
| P-POSITION | Her kan du indstille billedets lodrette placering med ◀ ► . | |
| FASEUR | Hvis pc'ens billede ikke vises tydeligt, kan du her ved hjælp af ◀ ► få billed-signalet til at stemme overens med LCD-tv'ets billeder. Dette giver et rent billede med en regelmæssigt skarp visning.Med denne indstilling synkroniseres billedsignalet med skærmens pixelfrekvens. Dette korrigerer de forstyrrelser, der kan optræde som lodrette striber ved pixelintensive visninger (f.eks. tabeller eller tekst med lille skrift). Indstil pixelfrekvensen med ◀ ▶ . | |
| BLÅSKÆRM(ikke i DTV-tilstand) | Hvis LCD-tv'et ikke modtager noget signal, vises der en blå baggrund i stedet for "sne" eller sort skærm. | |
| NULSTIL TV-INDST. | Med denne funktion kan du nulstille enheden til fabrik-sindstillingerne. | |
| AUTO.INSTALLATION | Her kan du åbne menuen for den indledende installation. | |
| SOFTWARE OPGRADERING | Her kan du foretage en softwareopdatering ved hjælp af et USB-datamedie. | |
9. Medieafspilleren
Hvis du tilslutter et USB-datamedie til LCD-tv'et, kan du afspille fotos, musik, videoer eller tekst. Hvilke formater der understøttes, fremgår af de tekniske data til sidst i denne brugsanvisning.
BEMÆRK
Under visse omstændigheder er visse typer USB-enheder ikke kompatible med dette LCD-tv.
Tilslut USB-enheden direkte. Brug ikke et separat kabel, da dette kan medføre kompatibilitetsproblemer.
Frakobl ikke USB-enheden, mens der afspilles en fil. Du bør især ikke tilslutte og frakoble USB-enheden flere gange hurtigt efter hinanden.
9.1. Adgang til medieafspilleren
▶ Tilslut USB-datamediet til USB-indgang på siden af enheden.
▶ Tryk på tasten INPUT, og vælg med ▲▼ kilden MEDIA.
▶ Bekræft med OK.
9.2. Medieafspillerens hovedmenu
Når du som beskrevet ovenfor har fået adgang til medieafspilleren via USB, kommer du til hovedmenuen.
▶ Du har følgende valgmuligheder:
- FOTO - til afspilning af fotofiler
- MUSIK - til afspilning af musikfiler
- FILM - til afspilning af videofiler
- TEKST - til visning af tekstfiler
▶ Vælg med ◀ ▶ den tilsvarende menu, og bekræft OK.
Vælg nu den kilde, som du vil afspille filerne fra (f.eks. USB-stick eller en hard-disk).
I menuen for de forskellige medier FOTO, MUSIK, FILM, TEKST kan d slette et objekt med den røde tast.
Hvis du vil forlade medieafspilleren, skal du trykke på tasten INPUT og eventuelt vælge en anden kilde.
9.3. Visning af fotos
Hvis du vælger FOTO i hovedmenuen, filtreres de tilgængelige billedfiler, og de vises på skærmen.
Hvis der er flere mapper på datamediet, skal du først vælge mappen med ◀ ▶ ▲ ▼ og bekræfte med OK.
▶ Vælg med ◀ ▶ ▲ ▼ det ønskede foto, og tryk på OK for at markere fotoet.
▶ Hvis du trykker på tasten ▶ II, vises fotoet.
▶ Tryk under afspilningen på OK for at åbne afspilningsindstillingerne.
▶ Vælg en valgmulighed med tasterne ◀ ▶ , og bekræft et valg med OK.
- AFSPIL/PAUSE ▶ / II : Start/afbryd diasshowet
- STOP ■: Stop afspilningen af diasshowet
- FORRIGE/NÆSTE 📁/▶ : Vis det forrige/næste billede.
- ROTERER -/+ () : Roterer det valgte billede 90 grader mod/med uret
- ZOOM 📞: Forstørrer/formindsker det viste billede
- INFO ⓘ : Viser oplysninger om det viste billede
-
FOTOOPSÄTNING ⚙ : Redigering af følgende indstillinger:
-
GENTAG-TILSTAND: Indstil en gentagelse af diasshowet
- BAGGRUNDSMUSIK: Slå baggrundsmusik til/fra
- MUSIKKILDE: Vælg kilden for baggrundsmusik
• DIASTID: Indstil visningsvarigheden for billederne
• EFFEKT: Slå effekt til/fra.
- AFSPILNINGSLI... 📋 :Viser afspilningslisten med billeder
Du kan også bruge medietasterne på fjernbetjeningen til at afspille filerne.
▶ Tryk på tasten EXIT for at vende tilbage til den foregående menu.
9.4. Afspilning af musik
Hvis du vælger MUSIK i hovedmenuen, filtreres de tilgængelige musikfiler, og de vises på skærmen.
Hvis der er flere mapper på datamediet, skal du først vælge mappen med ◀ ▶ ▲ ▼ og bekræfte med OK.
▶ Vælg det ønskede musiknummer med ◀ ▶ ▲ ▼ for at afspille det. Tryk på OK for at markere musiknummeret.
Hvis du trykker på tasten ▶ II, afspilles musiknummeret. Under afspilningsvinduet finder du afspilningsindstillingerne.
▶ Vælg en valgmulighed med tasterne ◀ ▶ , og bekræft et valg med OK.
- AFSPIL/PAUSE ▶ / II : Start/afbryd afspilningen af musiknummeret
- STOP ■: Stop afspilningen af musiknummeret
- FB/FF ◀/▶: Tilbagespoling/fremadspoling
- FORRIGE/NAESTEK/▶: Afspil det forrige/næste musiknummer
- GOTO TID 📞: Hop til et bestemt sted i en titel
- GENTAG-TILSTAND DIR : Indstil en gentagelse af titlen
- INFO : Viser oplysninger om den viste titel.
- DISPLAY TIL/FRA ☒ : Slå medieafspillerdisplayet til/fra (den blå tast har samme funktion).
Du kan også bruge medietasterne på fjernbetjeningen til at afspille filerne.
9.5. Afspilning af fi lm
Hvis du vælger FILM i hovedmenuen, filtreres de tilgængelige videofiler, og de vises på skærmen.
Hvis der er flere mapper på datamediet, skal du først vælge mappen med ◀ ▶ ▲ ▼ og bekræfte med OK.
▶ Vælg den ønskede video med ◀ ▶ ▲ ▼ for at afspille den. Tryk på OK for at markere videoen.
▶ Tryk under afspilningen på OK for at åbne afspilningsindstillingerne.
▶ Vælg en valgmulighed med tasterne ◀ ▶ , og bekræft et valg med OK.
- AFSPIL/PAUSE ▶ / II : Start/afbryd afspilningen af videoen
- STOP ■: Stop afspilningen af videoen
- FB/FF ◀/▶: Tilbagespoling/fremadspoling
- AFSPIL/PAUSE ▶ / II : Start/afbryd afspilningen af videoen - STOP ■ : Stop afspilningen af videoen - FB/FF ◀◀ / ▶: Tilbagespoling/fremadspoling
- SLOW MOTION▶ : Visning i slow motion
- STEP▶ : Trinvis afspilning
- AFSPILNINGSLI... :Viser afspilningslisten med videoer
- INFO ⓘ : Viser oplysninger om den viste videofil
- FORRIGE/NÆSTE 📁: Vis den forrige/næste video - AFSPILNINGSLI... 📋: Viser afspilningslisten med videoer - INFO ⓘ : Viser oplysninger om den viste videofil
- FILMOPSÄTNING ⚙ : Redigering af følgende indstillinger:
• PROGRAM: Vælg programindstillinger
- UNDERT...: Slå undertekster til/fra
• LYD: Vælg lydindstillinger
- GENTAG-TILSTAND: Indstil en gentagelse af videoen
- GOTO TID ⏻ : Start videoen på et bestemt tidspunkt
Du kan også bruge medietasterne på fjernbetjeningen til at afspille filerne.
Tryk på tasten EXIT for at vende tilbage til den foregående menu.
9.6. Visning af tekst
Hvis du vælger TEKST i hovedmenuen, filtreres de tilgængelige filer, og de vises på skærmen.
Hvis der er flere mapper på datamediet, skal du først åbne mappen med
◀ ▶ ▲ ▼ og bekræfte med OK.
▶ Vælg den ønskede tekst med ◀ ▶ ▲ ▼ for at få vist teksten. Tryk på OK for at markere teksten.
▶ Tryk på tasten ▶ II for at vise den ønskede tekst.
Du kan vælge mellem følgende muligheder:
- R∅D TAST: Tilføj/slet bogmærker
- GR∅N TAST: Hop til et bestemt sted i et dokument
- GUL TAST: Åbn/luk oversigten over alle bogmærker
- BLÅ TAST: Viser afspilningslisten med tekstdokumenter
- PAGE +/-: Gå frem/tilbage i siderne
- AFSPILNINGSLI...: Viser afspilningslisten med tekstdokumenter
Du kan også bruge medietasterne på fjernbetjeningen til at afspille filerne.
▶ Tryk på tasten EXIT for at vende tilbage til den foregående menu.
10. E PG - programvejledning
Med tasten EPG kan du åbne det "elektroniske tv-program".
I tabellen kan du se den aktuelle og den næste udsendelse for de tilgængelige kanaler.
▶ Vælg et program med ▲ ▼.
▶ Brug ▶ til at gå til programvejledningen for det valgte program.
Brug ▲▼ til at bladre gennem udsendelserne.
Med tasten EXIT forlader du programvejledningen.
VÆR OPMÆRKSOM PÅ F∅LGENDE:
De viste programinformationer leveres af stationerne. Hvis der ikke vises nogen programinformationer, er dette ikke en fejl ved dit LCD-tv.
Den følgende tabel viser valgmulighederne for PROGRAMM-FÜHRER
| Tast Punkt Funktion | ||
| Rød tast | DAGLIGT/UGENTLIGT | Ændring af programvejledningsvisning (dagsvisning/ugevisning). |
| Grøn tast | PÅMINDEL-SE | Tilføjer den valgte udsendelse med en på-mindelse på timerlisten. Så snart det pro-grammerede tidspunkt nås, skifter enheden automatisk til den programmerede udsen-delse. |
| Gul tast | FORR. DAG | Bladrer til visningen for den forrige dag. Ved at trykke flere gange kan du bladre flere dage tilbage, men ikke videre end til den ak-tuelle dag. |
| Blå tast | NÆSTE DAG | Bladrer til visningen for den næste dag. Ved at trykke flere gange kan du få vist flere dage forud. |
| DISPLAY | DETAL... | Viser en detaljeret beskrivelse af den marke-rede udsendelse (hvis den er tilgængelig). Tryk på tasten en gang til for at skjule beskri-velsen. |
11. DVD-tilstanden
Via DVD-tilstanden styres den integrerede DVD-afspiller.
11.1. Skift fra tv- til DVD-tilstand
Med tasten INPUT kan du åbne listen til valg af kilder.
▶ Brug navigationstasterne ▼ ▲ til at gå til DVD.
▶ Bekræft dit valg med tasten OK.
Hvis du vil gå tilbage til tv-tilstand, skal du gentage denne fremgangsmåde og i stedet for DVD vælge ATV eller DTV afhængigt af det tilsluttede antennesignal.
11.2. Indsætning af en DVD
Bemærk
Den integrerede DVD-afspiller understøtter kun medier med en diameter på 12 cm. For at undgå skader må du ikke sætte medier med en mindre eller større diameter i DVD-skuffen.
Bemærk
DVD'en skal vende med den trykte side bagud (LCD-tv'ets bagside). For at du kan
sætte en DVD i DVD-indgangen, skal LCD-tv'et være indstillet til DVD-tilstand.
Sæt DVD'en i DVD-indgangen med den trykte side vendende bagud. Hvis LCD-tv'et er indstillet til DVD-tilstand, findes DVD'en automatisk, og den føres ind. På skærmen vises LUK efterfulgt af INDLÆSER. Normalt startes afspilningen automatisk.
Bemærk
I nogle tilfælde kan det være nødvendigt at starte afspilningen manuelt.
11.3. Tastefunktion
11.3.1. Specielle skærmmeddelelser
Hvis du vælger en funktion, som ikke findes på det indsatte medie, eller som ikke er tilgængelig i den aktuelle tilstand,
vises det nedenfor viste ikke gyldig-tegn på skærmen. Tegnet forsvinder efter et par sekunder.
11.3.2. PLAY
▶ Tryk på knappen ▶ (PLAY) for at starte hhv. afbryde afspilningen. Hvis du vil fortsætte afspilningen, skal du trykke på knappen ▶ (PLAY).
11.3.3. STOP
▶ Tryk på ■ (STOP) én gang for at stoppe afspilningen. I denne tilstand kan du fortsætte afspilningen på samme sted med ▶ (PLAY).
▶ Tryk på ■ (STOP) igen for at stoppe DVD'en helt. Enheden befinder sig nu i stoptilstand.
11.3.4. SKIP
Tryk under afspilningen på tasten SKIP ◀ eller ▶ for at springe tilbage eller frem (ved DVD'er: fra kapitel til kapitel, ellers fra titel til titel).
Bemærk!
Vær opmærksom på, at det på mange DVD'er ikke er muligt at springe over titlen/kapitlet, før starten på den egentlige film (licensinformation).
11.3.5. Spoling
Tryk under afspilningen på tasten ◀ eller ▶ for at starte fremad- eller tilbagespolingen. Hvis du trykker flere gange, øges hastigheden: 2X > 4X > 8X > 16X > 32X. Hvis du trykker på tasten igen eller på ▶ (PLAY), vender du tilbage til den normale afspilningshastighed.
11.3.6. Grøn tast (GOTO (direkte søgning))
Med tasten GOTO kan du gå direkte til et kapitel, en titel eller et tidspunkt. Valgmulighederne skifter, hver gang du trykker på tasten. Afspilningen begynder på det valgte sted.
Du kan også bruge taltasterne til at indtaste en titel direkte uden først at trykke på GOTO. Afspilningen begynder direkte på det valgte sted.
DVD
Tryk én gang på GOTO: Indtast det ønskede kapitel i en titel.
Tryk to gange på GOTO: Indtast det ønskede tidspunkt inden for en titel i formatet H:MM:SS.
Tryk tre gange på GOTO: Indtast det ønskede tidspunkt inden for et kapitel i formatet H:MM:SS.
Lyd-cd
Tryk én gang på GOTO: DISK GÅ TIL – Indtast det ønskede tidspunkt på cd'en i formatet MM:SS.
Tryk to gange på GOTO: SPOR GÅ TIL – Indtast det ønskede tidspunkt i en titel i formatet MM:SS.
Tryk tre gange på GOTO: VÄLG SPOR – Indtast tallet for det ønskede nummer.
MP3
Tryk én gang på GOTO: Indtast den ønskede titel (tre cifre, sæt eventuelt "0" eller "00" foran).
Du kan også indtaste titlens nummer direkte uden tasten GOTO.
Tryk to gange på GOTO: Indtast det ønskede tidspunkt inden for en titel i formatet MM:SS.
11.3.7. Audioindstilling (sprog)
Tryk på D.LAN flere gange for at vælge en anden af de audioindstillinger, der findes på DVD'en (f.eks. 2-kanallyd eller 5.1-kanallyd) eller vælge det talte sprog. Ændringen sker med det samme og skal ikke bekræftes.
Bemærk!
Bemærk, at visse DVD'er ikke har denne funktion.
11.3.8. Undertekstsprog
Tryk på D.SUB flere gange, for at vælge et andet undertekstsprog, hvis der findes undertekster på DVD'en. Ændringen sker med det samme og skal ikke bekræftes.
11.3.9. Åbn DVD-menuer
Med rød tasten og D-MENU kan du åbne de menuer, der findes på DVD'en. Normalt åbner tasten D-MENU hovedmenuen, og rød knappen åbner titelmenuen. Med piletasterne kan du styre punkterne i DVD-menuerne. Bekræft alle valg med OK.
Bemærk!
Bemærk, at det afhænger af DVD'en, hvilke menuer der vises, når du åbner dem.
11.4. Navigation på MP3- og JPEG-medier
På MP3- og JPEG-medier kan musiktitlerne hhv. billederne være samlet i mapper ligesom på et datamedie.
Læg et afspilningsmedie med MP3- eller JPEG-data i enheden. På skærmen vises en menu med den øverste mappestruktur.
Hvis datamediet indeholder mapper, vises de under hinanden.
En MP3-titel angives med et MP3-symbol.
Den aktive mappe eller den aktive fil er fremhævet med orange. I den øverste linje vises det samlede antal titler i mappen.
Brug piletasterne ▲ ▼ til at åbne en mappe, og bekræft med OK.
Åbn eventuelt yderligere undermapper. I dette tilfælde kan du vende tilbage til den overordnede menu med venstre piletast ◀ eller via det øverste menupunkt.
Hvis du vil høre en titel hhv. se et billede, skal du vælge den pågældende fil og bekræfte med ▶ (PLAY) eller OK.
JPEG-billeder
For JPEG-billeder får du i højre side af menuen en forhåndsvisning af billedet.
Vælg et billede, og bekræft med OK for at vise det i stort format. Alle billeder i den aktive mappe vises efter hinanden fra det valgte billede („diasshow“).
▶ Hvis du trykker på piletasterne ◀ ▶ under afspilningen, roteres billedet.
Bemærk, at meget store billeder muligvis ikke kan vises.
11.5. Menuen SETUP i DVD-funktion
Tryk på tasten SETUP i DVD-funktion. På skærmen vises hovedsiden i menu-en SETUP. Følgende menuer er aktive i DVD-funktion:
GENERELLE INDSTILLINGER
AUDIOINDSTELLINGER
Du kan vælge mellem menuerne med ▲ ▼. Det aktive menupunkt er fremhævet med orange. Med ◀ ▶ vælger du menupunkterne, og valgmulighederne vises i højre side. Den aktive indstilling er fremhævet med brun.
Hvis du vil ændre en indstilling, skal du skal du bruge ▶ til at gå til højre side og vælge et andet punkt med ◀ ▶ . Bekræft med OK.
Med ◀ kommer du tilbage til det overordnede menuvalg.
Med SETUP kan du på ethvert sted forlade Setup-menuen.
11.5.2. Menu: Generelle indstillinger
TV-format
Her kan du indstille enheden til fjernsynets visningsformat.
4:3 PAN SCAN: Valg for fjernsyn med 4:3-format. Pan Scan-formatet viser 16:9-film-format i fuld højde, mens noget af billedet skæres væk i siden.
4:3 LETTER BOX: Valg for
16:9: Valg for fjernsyn med 16:9-format.
OSD-sprog
Her kan du indstille OSD-sproget („On-Screen-Display“), dvs. det sprog, der anvendes i enhedens menuer.
Når du vælger et sprog, skifter menuen med det samme.
Pauseskærm
Når pauseskærmen er aktiveret, vises der en pauseskærm, hvis der ikke trykkes på en tast i 3 minutter (ikke under afspilningen).
Sidste hukommelse
Med denne funktion husker DVD-afspilleren det sted, hvor den DVD, der sidst
har været sat i, blev stoppet. Hvis du sætter den samme DVD i enheden igen, starter afspilningen fra den sidste position. Den sidste position på DVD'en bevares også, når du slukker enheden.
11.5.3. Menu: Audioindstellinger
Vælg menupunktet
AUDIOINDSTELLINGER for at indstille lydtilstanden.
Lydindstillinger
Hvis du bruger den analoge udgang, kan du foretage indstillinger for den i denne menu.
SURROUND: Vælg denne indstilling, hvis du vil have surroundlyd.
11.5.4. Menu: Dolby Digital-indstilling
Dynamisk
Dolby Digital-lydformatet understøtter en dynamikindstilling, som du kan bruge til at indstille lydstyrkeforskellen mellem lave og høje passager i ni trin på en skala fra FRA til FULD.
FRA: Lyden gengives ufor- andret, dvs. høje passager og basser gengives højt, og lave passager gengives lavt („biograflyd“). Denne indstilling er kun velegnet, när ingen kan blive forstyrret.
Hvis du vil ændre indstillingen, skal du bruge ▶ til at gå til skalaen i højre side og bruge ▼ eller ▲ til at vælge den ønskede værdi. Bekræft med OK.
11.5.5. Menu: Siden Egen indstillinger
Tv-type
Vælg her dit fjernsyns far- vestandard:
PAL-TV: Det normale farve- format i mange europæiske lande.
MULTI: automatisk indstilling af formatet.
NTSC TV: Det normale farve- format i Nordamerika.
Her forudindstilles standardsprogsporet for DVD'en, hvis der findes flere sprog på DVD'en.
Underteksterl
Her kan du forudindstillede standardsproget for underteksterne på DVD'en, hvis der findes undertekster på DVD'en.
Diskmenu
Her vælger du sproget for menuerne på DVD'en, hvis DVD'en har menuer.
Forældrelås
Her indstiller du filmklassificering for DVD'er (forældrekontrol).
Nogle DVD'er og CD'er er kodet med krypteringssignaler for den filmklassificering, der er etableret af Motion Picture Association. Der findes følgende 8 kategorier:
3 PG: anbefales fra 6 år med forældreopsyn
5 PGR: anbefales fra 16 år med forældreopsyn
Hvis f.eks. en DVD er kodet med kategori 7 (fra 18 år) eller 8 (VOKSEN), og du har indstillet en af kategorierne 1-6, vises der en meddelelse, og adgangskoden skal indtastes. Det kan også ske, at kun dele af DVD'en (det vil sige bestemte filmscener) er klassificeret i en eller flere forskellige klasser.
Adgangskode
Her kan du ændre eller oprette adgangskoden for aktivering og ændring af klassificeringen.
▶ Bekræft AENDRE med OK.
GAMMELT PWD: Indtast her den eksisterende adgangskode med taltasterne på fjernbetjeningen. Den består af præcis fire cifre. Hvis der ikke er indstillet en adgangskode, gælder den fabriksindstillede adgangskode 123456. Når du har indtastet den rigtige adgangskode, aktiveres det næste felt til indtastning.
NY ADGANGSKODE: Indtast et firecifret tal med taltasterne på fjernbetjeningen. Markeringen springer til næste felt.
BEKRAFT PWD: Indtast det firecifrede tal igen.
Tryk på OK for at bekræfte den nye adgangskode.
Hvis du glemmer din adgangskode, kan du indtaste Master-adgangskoden 4711.
Standard
Bekræft NULSTIL to gange med OK for at nulstille enheden til fabriksindstillingerne.
Bemærk!
Bemærk, at en ændret adgangskode ikke nulstilles!
12. Fejlfinding
| Fejl foranstaltning | |
| Der vises et billede, men der høres in-gen lyd. | Kontroller, om lysnetkablet er tilsluttet korrekt til stik-kontakten.Kontroller, om signalmodtagelsen er sat til TV. |
| Der vises ikke no-get billede fra AV. | Kontroller, om kontrasten og lysstyrken er indstillet korrekt.Kontroller, om alle eksterne enheden er tilsluttet kor-rekt.Kontroller, om der er valgt den rigtige AV-kilde. |
| Der høres ingen lyd. | Kontroller, om lydstyrken er sat til minimum.Kontroller, om lyden er slået fra. For at gøre det skal du trykke på tasten med det gennemstregede højtta-lerikon øverst til venstre på fjernbetjeningen.Kontroller, om der er tilsluttet hovedtelefoner.Hvis du har tilsluttet en Sat-modtager eller en DVD-af-spiller til fjernsynet via et Scart-kabel, skal du kontrol-lere, om kablet er sat solidt i Scart-stikket. |
| Der er intet bille-de eller ingen lyd.Der høres imidler-tid støj. | Modtagelsen er muligvis dårlig. Kontroller, om anten-nen er tilsluttet. |
| Billedet er ikke ty-deligt. | Modtagelsen er muligvis dårlig.Kontroller, om antennen er tilsluttet. |
| Billedet er for lyst eller for mørkt. | Kontroller indstillingerne af kontrast og lysstyrke. |
| Billedet er ikke skarpt. | Modtagelsen er muligvis dårlig.Kontroller, om antennen er tilsluttet.Kontroller indstillingen af skarphed og støjreduktion i menuen BILLEDE. |
| Der vises et dob-belt eller tredob-belt billede. | Kontroller, om antennen er tilsluttet korrekt.Det er muligt, at bjerge eller bygninger reflekterer bøl-ger. |
| Billedet er punktag-tigt. | Der er muligvis interferens fra biler, tog, ledninger, ne-onlamper osv.Der er muligvis interferens mellem antenne- og strømkablerne. Placer kablerne langt fra hinanden. |
| Der vises striber på skærmen, eller far-verne falmer. | Er der interferens med et andet apparat?Radiostationers transmissionsantenner, radioamatø-rers antenner og bærbare telefoner kan også forårsa-ge interferens.Anvend enheden så langt væk som muligt fra det ap-parat, der muligvis skaber interferens. |
| Betjeningsknapper-ne på enheden vir-ker ikke | Børnesikringen er muligvis aktiveret. |
| Fjernbetjeningen fungerer ikke. | Kontroller, om batterierne i fjernbetjeningen er opla-det og er sat korrekt i.Kontroller, at sensorvinduet ikke er udsat for kraftigt lys. |
12.1. Har du brug for yderligere hjælp?
Hvis forslagene i de foregående afsnit ikke har kunnet løse dit problem, bedes du kontakte os. Det vil være en stor hjælp for os, hvis du stiller de følgende oplysninger til rådighed:
- Hvilke eksterne enheder er tilsluttet?
- Hvilke meddelelser vises der på skærmen?
- Ved hvilket betjeningstrin er problemet opstået?
- Hvad har du allerede gjort for at prøve at løse problemet?
Hvis du allerede har fået et kundenummer, bedes du meddele os det.
12.2. Pixelfejl på LCD-fj ernsyn (HD ready)
Til trods for de mest moderne produktionsmetoder kan det på grund af den yderst komplekse teknik i sjældne tilfælde forekomme, at en eller flere pixel ikke virker.
I aktiv-matrix TFT-skærme med en opløsning på 1366 x 768 pixel, som hver består af tre underpixel (rød, grøn, blå), anvendes der i alt ca. 3,1 mio. styringselementer. På grund af det meget høje antal transistorer og den dermed forbundne yderst komplekse produktions-
| Pixelfejklasse | Fejltype 1 konstant lysende pixel | Fejltype 2 konstant sort pixel | Fejltype 3 defekt subpixel | |
| lysende sort | ||||
| 0 | 0 | 0 | 0 | 0 |
| I | 1 | 1 | 2 | 1 |
| 1 | 3 | |||
| 0 | 5 | |||
| II 2 2 5 | 5-n* | 0 | ||
| 0 | 2xn* | |||
| 10 | ||||
| III 5 | 15 | 50 | 50-n* | 0 |
| 0 | 2xn* | |||
| 100 | ||||
| IV | 50 | 150 | 500 | 0 |
| 500-n* | 2xn* | |||
| 0 | 1000 | |||
n^*=1,5
Det tilladte antal fejl af de ovennævnte typer i hver fejlklasse er baseret på 1 million pixel og skal omregnes svarende til skærmens fysiske konfiguration.
13. Rengøring
Du kan forlænge LCD-tv'ets levetid ved hjælp af følgende forholdsregler:
Forsigtig!
Der sidder beskyttelsesfilm på højglanspoleringen for at beskytte tv'et mod ridser. Fjern filmen, när du har placeret tv'et korrekt.
Hvis højglanspoleringen bliver snavset, skal du først tørre støvet af. Tør derefter forsigtigt af med en rengøringsklud. Hvis du ikke tørrer støvet af først eller tørrer højglanspoleringen af for voldsomt, kan højglanspoleringen blive ridset.
Brug ikke opløsningsmidler eller ætsende eller gasformige rengøringsmidler.
▶ Rengør skærmen med en blød, fnugfri klud.
Sørg for, at der ikke bliver vanddråber tilbage på LCD-tv'et. Vand kan forårsage permanente misfarvninger.
▶ Udsæt ikke skærmen for kraftigt sollys eller ultraviolet stråling.
Gem emballagen, og brug kun denne emballage ved transport af LCD-tv'et.
Forsigtig!
Skærmkabinettet indeholder ingen dele, der kræver vedligeholdelse eller rengøring.
14. Bortskaff else
Emballage
Enheden er placeret i en emballage for at beskytte den mod transportskader. Emballagen er fremstillet af materialer, der kan bortskaffes på en miljøvenlig måde og afleveres med henblik på korrekt genbrug.
Enheden
Når enheden er nået til slutningen af dens levetid, må du under ingen omstændigheder smide den ud som almindeligt husholdningsaffald. Undersøg mulighederne for en miljømæssigt korrekt bortskaffelse.
Batterier
Brugte batterier må ikke smides i husholdningsaffaldet! De skal afleveres på et indsamlingssted for brugte batterier.
15. Tekniske data/produktdatablad
| LCD-tv | MEDION® |
| Enhedsbetegnelse P12124 (MD 21218) | |
| Skærmstørrelse 39,6 cm (15,6") LCD; 16:9-display | |
| Effektforbrug maks. 36 watt | |
| Effektforbrug standby < 0,5 W | |
| Udgangseffekt, højttaler 2 x 3 W RMS | |
| Fysisk opløsning 1366 x 768 | |
| Tv-system PAL, SECAM, B/G, D/K, I, L/L' | |
| Programpladser 199 (ATV), 800 (DTV) | |
| Lysnetadapter | |
| Modelnummer MN-A036-E190 | |
| Input AC 100-240V ~ 50/60Hz; 0,9A | |
| Output DC 12V 3A; | — — — +—— |
| Kanaler | |
| VHF (bånd I/III) | |
| UHF (BÅND U) | |
| HYPERBÅND | |
| KABEL-tv (S1-S20) / (S21-S41) | |
| DVB-T (free to air) | |
| HD DVB-C | |
| Tilslutninger | |
| Antennestik(analogt tv, DVB-T eller DVB-C) | |
| 1 x USB-stik | |
| Common Interface-slot (CI+) | |
| Video | |
| 1 x HDMI In med HDCP-dekodning | |
| 1 x SCART | |
| 1 x VGA (15-ben D-Sub) | |
| Composite Video In(adapter 3,5 mm jackstik på cinch) | |
| Component In (YUV)(adapter 3,5 mm jackstik på cinch) | |
| Audio | |
| Stereo Audio In for Composite Video, YUV (adapter 3,5 mm jackstik på cinch) | |
| PC Audio In (3,5 mm jackstik) | |
| Hovedtelefonudgang (3,5 mm jackstik) | |
| Digital Audio Out (SPDIF) (koaksial) | |
| Drev/lagermedier | |
| Drev Disk, USB, Common Interface | |
| Understøttede formater via USB ^2 | Foto: JPG, PNG |
| Musik: MP3, WMA | |
| Film: MPEG 1/2/4, MKV, Xvid | |
| Tekst: TXT | |
| Kapaciteter USB maks. 1 TB | |
| Understøttede formater via DVD ^2 | Foto: JPG |
| Musik: MP3 | |
| Film: MPEG 1/2/4, Xvid | |
| Kompatible diskformater DVD+R/RW, DVD-R/RW, CD-R, CD-RW | |
| Lasereffekt, DVD-afspiller Laserklasse 1 | |
Vær opmærksom på følgende:
Der findes i dag mange og delvist ikke-standardiserede optagelsesformater for cd'er og metoder til kopibeskyttelse samt forskellige typer tomme CD-R- og CD-RW-diske. Derfor kan der i enkelte tilfælde forekomme indlæsningsfejl eller -forsinkelser. Dette er ikke en fejl ved enheden.
Hvis du bruger lyd-cd'er, skal du lægge mærke til den påtrykte tekst
| Fjernbetjening | |
| Overførselstype Infrarød | |
| LED-klasse 1 | |
| Batteritype 2 x 1,5V AAA | |
| Mål/omgivelsestemperaturer | |
| Tilladt omgivelsestemperatur +5 °C - +35 °C | |
| Tilladt relativ luftfugtighed 20 % - 85 % | |
| Mål uden fod(B x H x D) | ca. 381 x 240 x 43 mm |
| Mål med fod(B x H x D) | ca. 381 x 275 x 120 mm |
| Vægt uden fod ca. 1,40 kg | |
| Vægt med fod ca. 1,55 kg | |
| Vægmontering Vesa-standard, hulafstand 75 x 75 mm | 3 |
CE
MTC - Medion Technologie Center
