Produkttype	LCD-tv
Mærke	MEDION
Model	MD 21124 P14075
Skærmstørrelse	59,9 cm (23,6 tommer)
Opløsning	1920 x 1080 pixels (Full HD)
TV-systemer	PAL, SECAM
Tuner	DVB-T/T2, DVB-C, DVB-S2
Videoindgange	HDMI, SCART, VGA, Composite (MINI AV), Komponent (MINI YPbPr)
Lydindgang	VGA AUDIO, MINI AV lyd
Lydudgang	Koaksial (SPDIF)
Hovedtelefonudgang	Ja (3,5 mm jack)
USB-port	1 USB til medieafspilning
Common Interface	Ja (til CAM-modul)
Strømforsyning	Netadapter 12V DC, 3,33 A
Strømforbrug	30 W (standby < 0,5 W)
Mål (uden fod)	580 x 376 x 41 mm
Mål (med fod)	580 x 404 x 161 mm
Vægt (uden fod)	4,1 kg
Vægt (med fod)	5 kg
Understøttede USB-formater	Foto: JPG, PNG, BMP; Musik: MP3, WMA, AAC; Film: MPEG1/2/4, MKV, Xvid; Tekst: TXT
Hovedfunktioner	Teletekst, EPG, børnelås, favoritliste, timer, undertekster
Medfølgende tilbehør	Fjernbetjening, 2 AAA-batterier, netadapter, fod, AV- og YPbPr-adaptere
Vedligeholdelse og rengøring	Afbryd strømmen før rengøring; blød, fnugfri klud; ingen opløsningsmidler
Sikkerhed	Må ikke udsættes for vand; afstand til ventilation 10 cm; åbn ikke kabinettet
Kundeservice	Hotline: [phone] (Frankrig); www.medion.fr

Ofte stillede spørgsmål - MD 21124 P14075 MEDION

Hvordan tænder og slukker jeg tv'et?

Tryk på POWER-knappen på apparatet eller ⏻-knappen på fjernbetjeningen. For at slukke helt, sæt hovedafbryderen i position 'O'.

Hvordan tilslutter jeg en antenne?

Tilslut antennekablet til RF-stikket på bagsiden af tv'et. Til satellit, brug DVB-S2-stikket. Sørg for, at antennen er korrekt rettet.

Hvordan søger jeg efter kanaler automatisk?

Ved første opstart guider installationsguiden dig. Ellers gå til menuen KANAL > Automatisk søgning og vælg antennetype (DVB-T, Kabel, Satellit). Bekræft med OK.

Hvordan bruger jeg USB-funktionen?

Tilslut et USB-drev til USB-porten. Tryk på INPUT og vælg USB. Du kan afspille billeder, musik, film og tekstfiler via mediemenuen.

Hvordan aktiverer jeg børnelåsen?

Gå til menuen SPÆRRING. Aktivér Spær system og indtast adgangskoden (standard 0000). Du kan derefter låse kanaler eller indstille en aldersgrænse.

Hvad gør jeg, hvis fjernbetjeningen ikke virker?

Kontrollér, at batterierne er korrekt isat og ladet. Sørg for, at infrarødsensoren ikke er blokeret. Du kan også bruge knapperne på apparatet.

Hvordan rengør jeg skærmen?

Afbryd tv'et. Brug en blød, fnugfri klud, der er let fugtig. Brug aldrig opløsningsmidler eller slibende midler. Tør forsigtigt for at undgå ridser.

Hvordan tilslutter jeg en DVD-afspiller?

Brug et HDMI-kabel for bedste kvalitet, eller et Scart-kabel (SCART). Du kan også bruge komponentindgangene (YPbPr) eller composite (AV) med medfølgende adaptere.

Hvordan ændrer jeg billedformatet?

Tryk på ASPEKT-knappen på fjernbetjeningen for at skifte mellem tilstande: Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama. Du kan også justere det i menuen BILLEDE > Billedformat.

Hvor finder jeg kundeservice?

For Frankrig, kontakt hotline på 02 43 16 60 30 (ikke overtakseret opkald) eller besøg www.medion.fr. For assistance uden for garanti, ring 08 92 35 05 40 (0,34 €/min).

BRUGSANVISNING MD 21124 P14075 MEDION

1. MENU Åbn skæmmenuen for at foretage indstillinger på apparatet
2. CH-/CH + Vælg et program, eller naviger i menuen
3. VOL -/VOL + Indstil lydstyrken, eller naviger i menuen
4. INPUT Skift inputkilde
5. POWER Standby-knap, tænd apparatet, eller sæt det i standbytilstand
6. Skærm
7. Driftsindikator: lyser rødt, när apparatet er i standbytilstand. Lyser grønt, när apparatet er tændt.
8. Infrarødsensor: Modtagervindue for fjernbetjeningens infrarøde signaler.

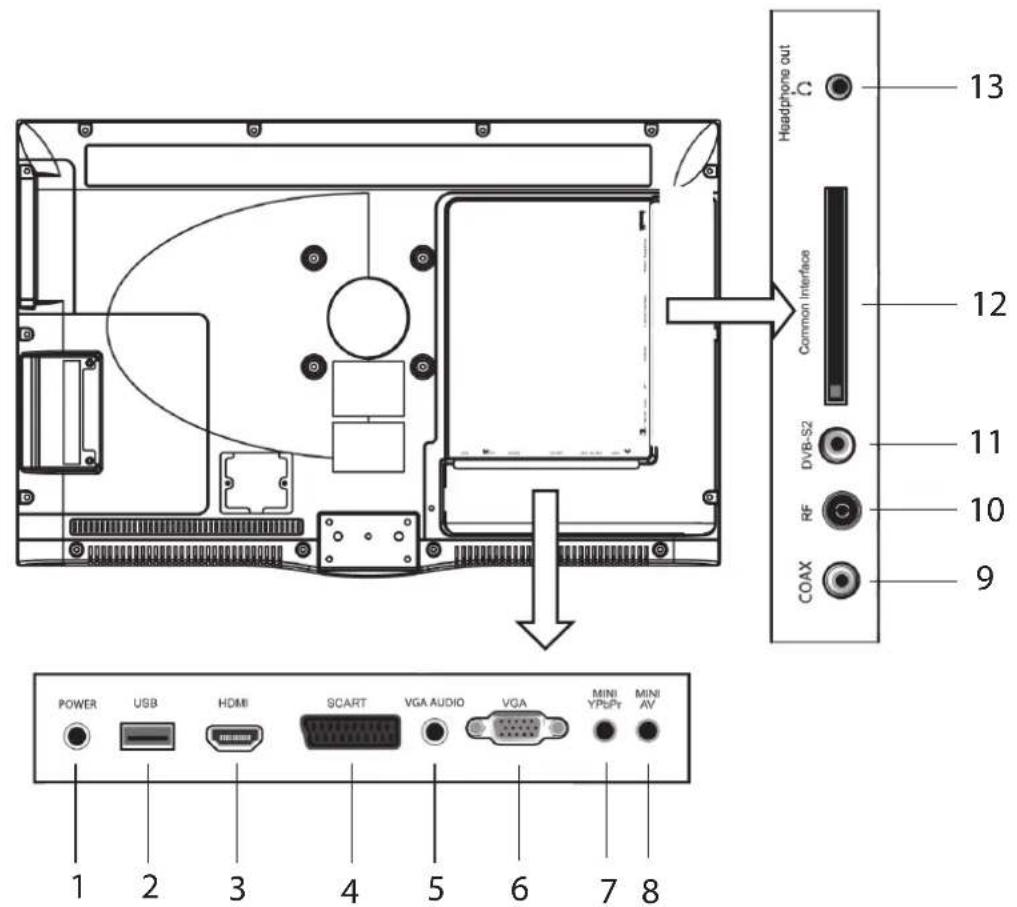

Bagside

Headphone out C 13 Common Interface 12 DVB-S2 11 RF 10 COAX 9 POWER USB HDMI SCART VGA AUDIO VGA MINI YPbPr MINI AV 1 2 3 4 5 6 7 8

1. POWER Lysnetadaptertilslutning
2. USB USB-stik til MP3- og JPG-afspilning
3. HDMI HDMI-stik til apparater med HDMI-udgang
4. SCART SCART-stik
5. VGA AUDIO Audioindgang til pc-tilslutningen
6. VGA VGA-stik til tilslutning af en pc
7. MINI YPbPr Component-indgang til tilslutning af apparater med Component-udgang
8. MINI AV Videoindgang (cinch, gul)
9. Coax Digital audio-udgang (koaksial)
10. RF Til tilslutning af antennen
11. DVB-S2 Til tilslutning af en satellitenhed (antenne)
12. Common Interface Skakt til Common Interface-Modul
13. Headphone Out Til tilslutning af en hovedtelefon med 3,5 mm jackstik

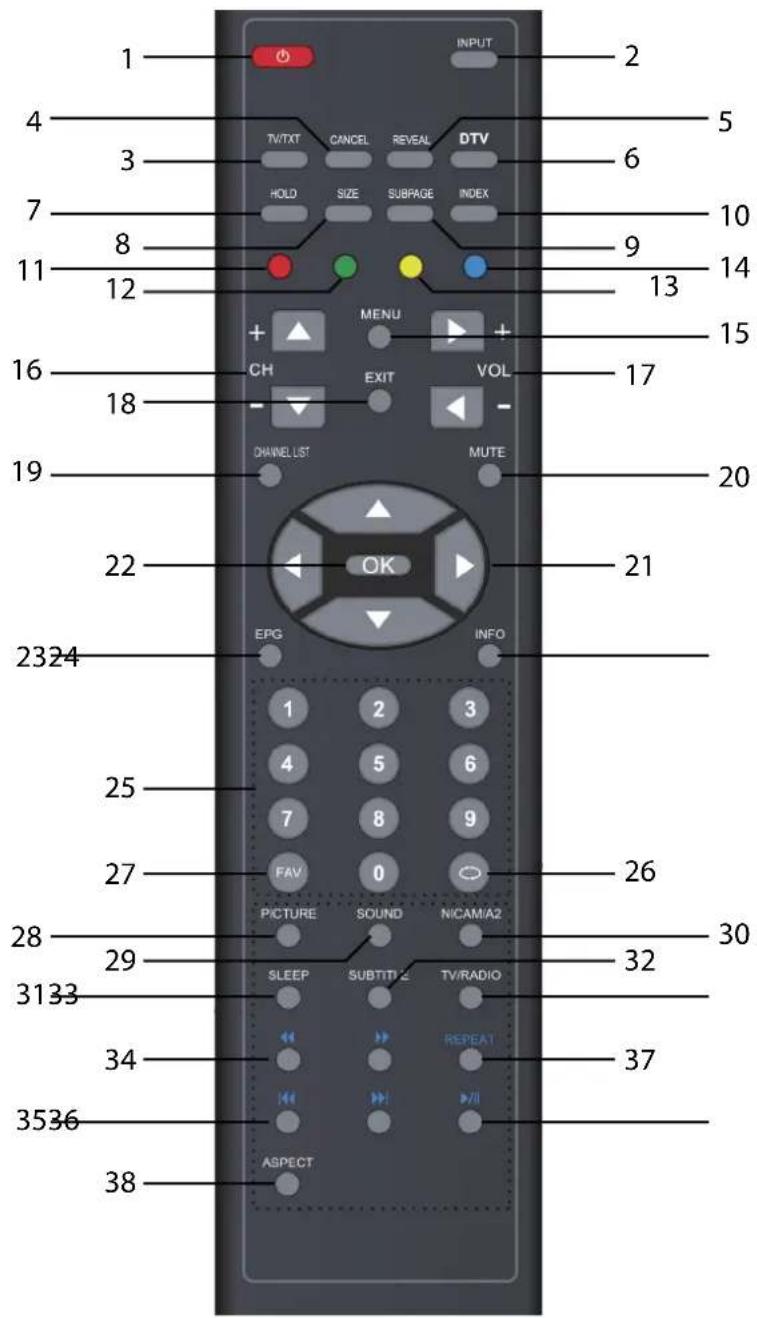

Fjernbetjening

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 CH MENU EXIT VOL CHANNEL LIST MUTE 20 21 22 OK 2324 EPG INFO 1 2 3 4 5 6 7 8 9 FAV 26 27 28 29 SLEEP SUBTITLE TV/RADIO 30 3133 32 34 3536 36 REPEAT REPEAT1 37 38 ASPECT

1. ⏻ STANDBY, dvs. sluk LCD-tv'et midlertidigt
2. INPUT Vælg indgangssignal for tilsluttede enheder.
3. TV/TXT Slå tekst-tv til og fra
4. CANCEL Forlad tekst-tv
5. REVEAL Tekst-tv: Vis skjult tekst
6. DTV Valg af DTV-signal
7. HOLD Tekst-tv: Stop side
8. SIZE Tekst-tv: Forstørre side.
9. SUBPAGE Tekst-tv: Åbn underside
10. INDEX Tekst-tv: Åbn startsiden
11. Rød tast Farvetast til anvendelse i tekst-tv

12. Grøn tast Farvetast til anvendelse i tekst-tv

13. Gul tast Farvetast til anvendelse i tekst-tv

14. Blå tast Farvetast til anvendelse i tekst-tv
15. MENU Åbn og luk menuen
16. CH+/- Programvalgstaster
17. VOL+/- Hæv (+) eller sænk (-) lydstyrken.
18. EXIT Forlad menuen
19. CHANNEL LIST Vis programlisten
20. MUTE Slå lyden fra
21. ▼▲◀▶ Piletaster
22. OK Bekræft valget i visse menuer. Bruges også som ENTER
23. EPG digitalt tidsskrift for fjernsynsprogrammer og radioprogrammer (stationsafhængigt)
24. INFO Til visning af oplysninger som f.eks. aktuelt programnummer og billedformat
25. Taltaster TV: Programvalg, tekst-tv: Sidevalg
26. Indstil det forrige fjernsynsprogram
27. FAV Åbn favoritliste
28. PICTURE Vælg billedtilstand
29. SOUND Vælg lydtilstand
30. NICAM/A2 Skift lyd
31. SLEEP Indstil den automatiske slukningsfunktion. Se også side 23.
32. SUBTITLE Undertekstfunktion
33. TV/RADIO Skift fra tv- til radiomodtagelse
34. Medietilstand: spol tilbage/frem
35. Medietilstand: Forrige titel/forrige kapitel; næste titel/næste kapitel
36. ▶■ Medietilstand: Play-tast - start afspilningen.
    Medietilstand: Pausetast: Afbryd afspilningen.
37. REPEAT Gentagelse af det sidst afspillede kapitel/titel
38. ASPECT Skift billedformat

Indhold

Apparatoversigt....1

LCD-tv 1

Informationer om denne vejledning....7

Anvendelsesområde....7

Full HD 7

Medfølgende udstyr 7

Sikkerhedsanvisninger 8

Driftssikkerhed 8

Placering....8

Reparation 9

Anbefalede omgivelsesforhold 9

Strømforsyning....9

Sikkerhed ved brug af batterier 10

Henvisninger om konformiteten 10

Ibrugtagning 11

Udpakning....11

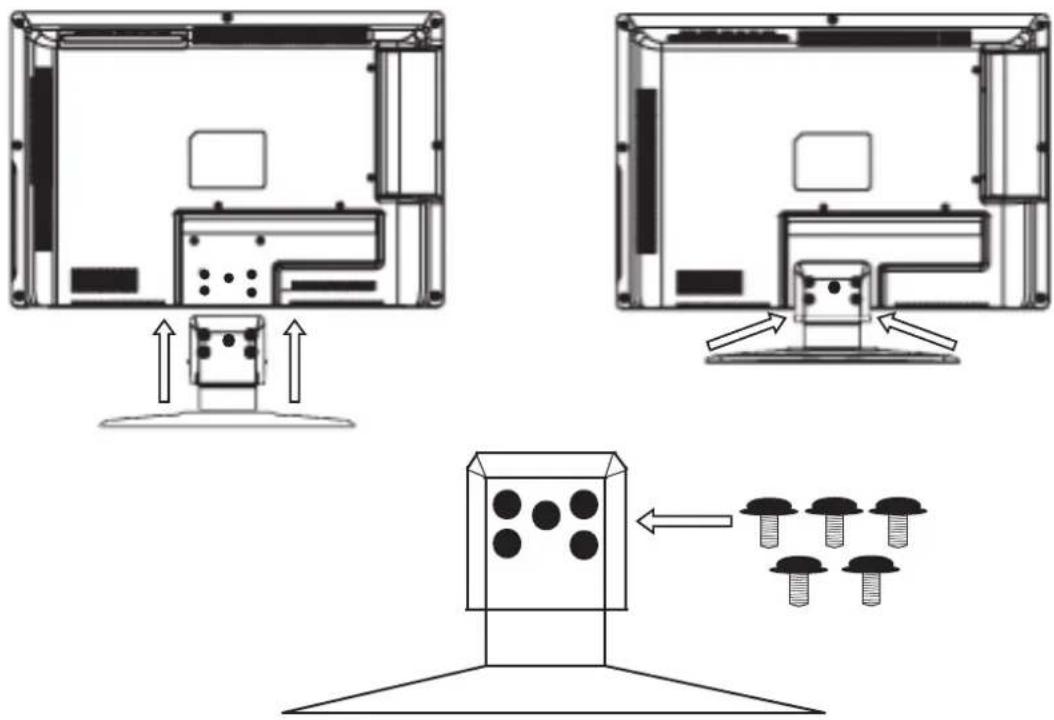

Montering 11

Indsætning af batterier i fjernbetjeningen 11

Tilslutning af antennen 12

Tilslutning af strømforsyningen 12

Tænd og sluk LCD-tv'et 12

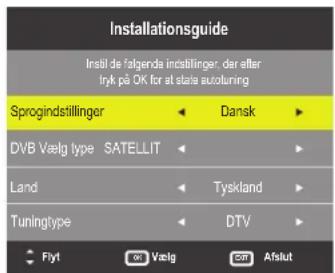

Første gang apparatet tændes 12

Programvalg....13

Lydindstillinger....13

Billedindstillinger 14

Få vist info 14

Åbning af favoritlisten....14

Valg af kilde 15

USB-tilstanden....16

Anvisninger for anvendelse af USB 16

Skift fra tv- til USB-tilstand....16

USB-menusystemet....16

Tekst-tv 17

Betjening af tekst-tv 17

Valg af side 17

Farvetaster....17

SUBPAGE....17

Nyttige egenskaber ved tekst-tv 17

INDEKS....17

HOLD....17

REVEAL 17

SIZE: 18

CANCEL....18

Grundlæggende indstillinger i OSD-meuen 19

Navigation i menuen....19

Menusystemet 20

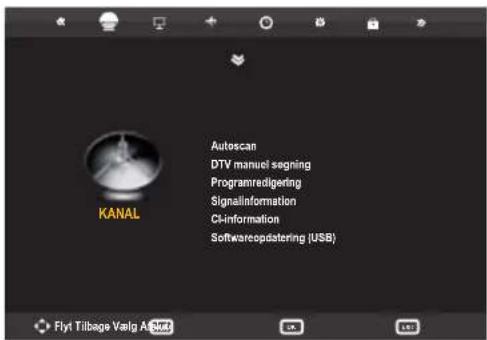

Menuen KANAL 20

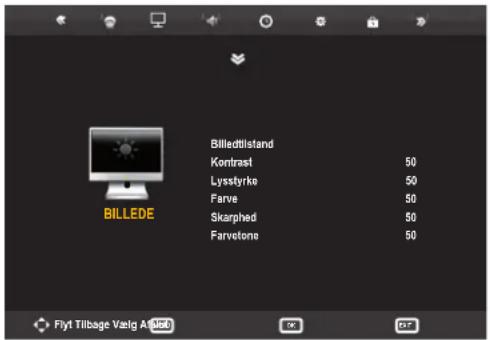

Menuen BILLEDE....22

Menuen LYD....22

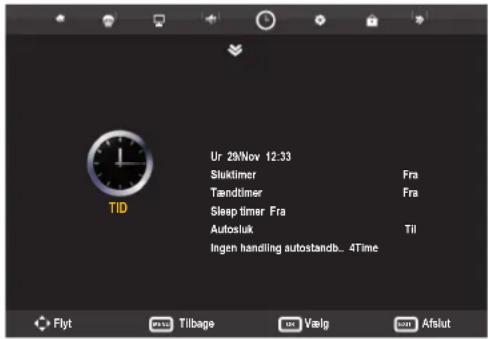

Menuen TID 23

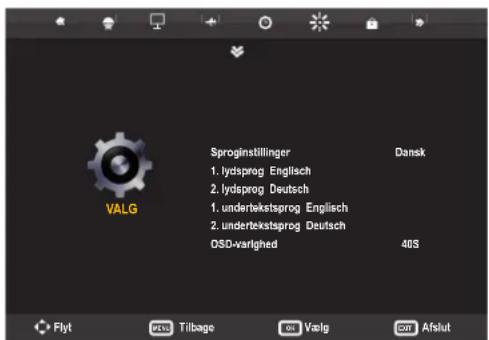

Menuen VALG 23

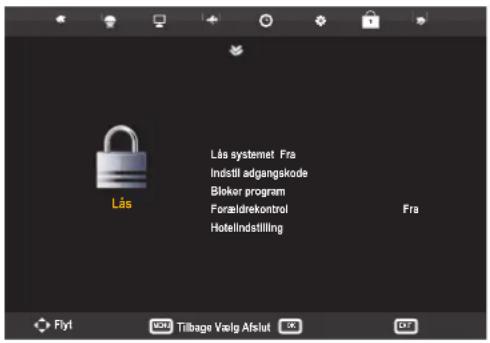

Menuen Lås....24

EPG - programguide 25

Tilslut apparater 26

Tilslutning af hovedtelefon 26

Digital forstærker via koaksialstik 26

Tilslutning af dvd-afspiller 26

Tilslutning af videomaskine 27

Tilslutning af en DVD-brænder 27

Tilslutning af en modtager (SAT, DVB-T, dekoder, etc.)....27

Tilslut DVD-/Videorekorder og SAT-Receiver 28

Tilslutning af camcorder 28

Apparat med HDMI- eller DVI-udgang 28

Tilslutning af PC 29

Fejlfinding....30

Har du brug for yderligere hjælp? 30

Pixelfejl i LCD-skærme 32

Rengøring 33

Bortskafning 33

Emballage 33

Apparat....33

Batterier 33

Tekniske Specifikationer....34

Copyright © 2011

Alle rettigheder forbeholdes.

Denne håndbog er ophavsretligt beskyttet. Varemærker tilhører de respektive ejere. Mekanisk, elektronisk eller enhver anden form for kopiering uden skriftlig tilladelse fra producenten er forbudt.

Copyright ligger hos firmaet Medion®.

Ret til tekniske ændringer forbeholdes.

Dette produkt anvender ophavsretslig beskyttede teknologier, som beskyttes gennem patenter i USA og andre ophavsrettigheder. Brugen af disse ophavsretslig beskyttede teknologier skal godkendes af Macrovision og må kun bruges til de dertil beregnede og andre begrænsede gengivelsesmuligheder, med mindre andet blev udtrykkeligt tilladt af Macrovision. Dekompilering og afkodning er forbudt.

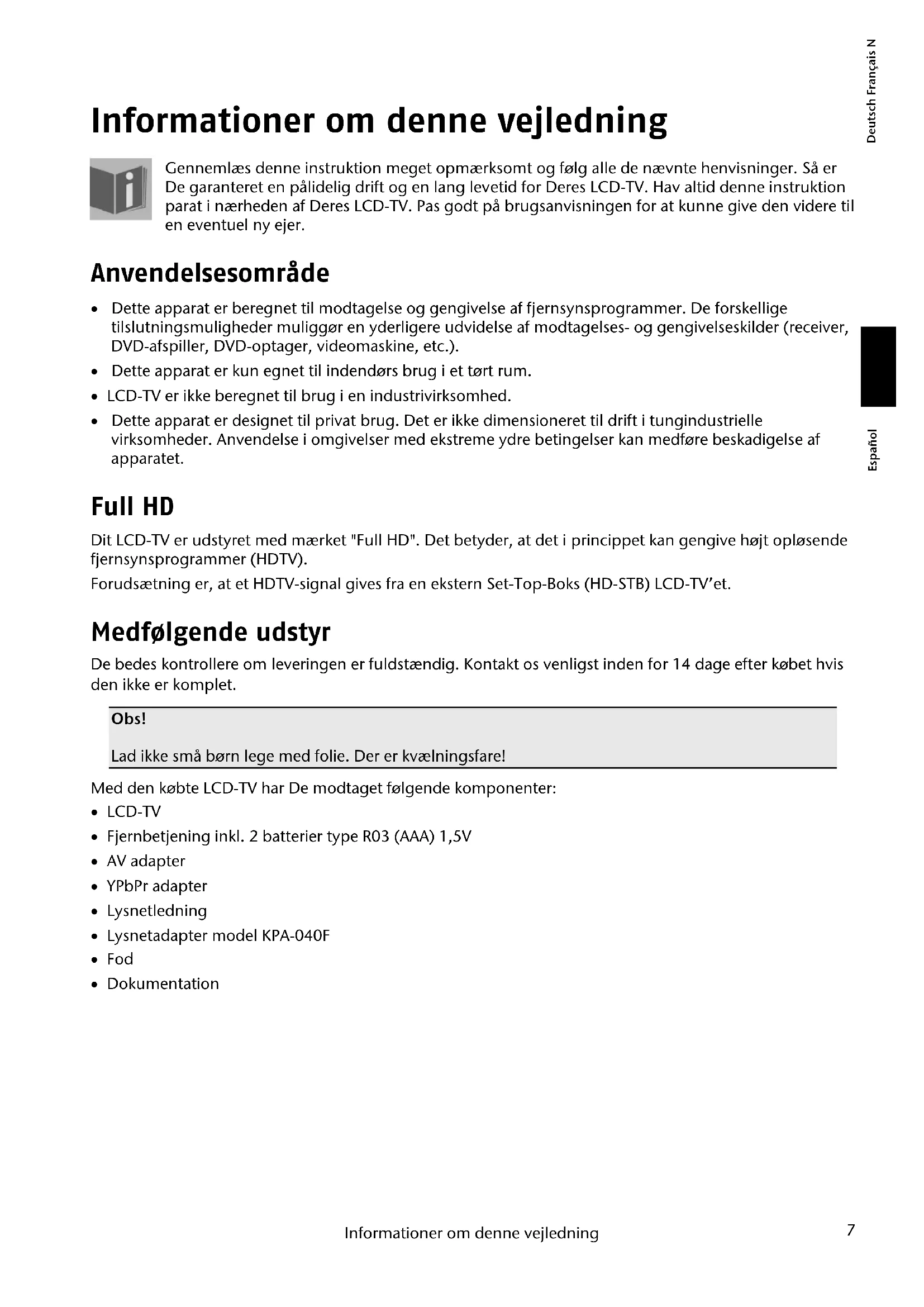

Informationer om denne vejledning

Gennemlæs denne instruktion meget opmærksomt og følg alle de nævnte henvisninger. Så er De garanteret en pålidelig drift og en lang levetid for Deres LCD-TV. Hav altid denne instruktion parat i nærheden af Deres LCD-TV. Pas godt på brugsanvisningen for at kunne give den videre til en eventuel ny ejer.

Anvendelsesområde

• Dette apparat er beregnet til modtagelse og gengivelse af fjernsynsprogrammer. De forskellige tilslutningsmuligheder muliggør en yderligere udvidelse af modtagelses- og gengivelseskilder (receiver, DVD-afspiller, DVD-optager, videomaskine, etc.).
• Dette apparat er kun egnet til indendørs brug i et tørt rum.
• LCD-TV er ikke beregnet til brug i en industrivirksomhed.
• Dette apparat er designet til privat brug. Det er ikke dimensioneret til drift i tungindustrielle virksomheder. Anvendelse i omgivelser med ekstreme ydre betingelser kan medføre beskadigelse af apparatet.

Full HD

Dit LCD-TV er udstyret med mærket "Full HD". Det betyder, at det i princippet kan gengive højt opløsende fjernsynsprogrammer (HDTV).

Forudsætning er, at et HDTV-signal gives fra en ekstern Set-Top-Boks (HD-STB) LCD-TV'et.

Medfølgende udstyr

De bedes kontrollere om leveringen er fuldstændig. Kontakt os venligst inden for 14 dage efter købet hvis den ikke er komplet.

Obs!

Lad ikke små børn lege med folie. Der er kvælningsfare!

Med den købte LCD-TV har De modtaget følgende komponenter:

• LCD-TV
• AV adapter
• YPbPr adapter
• Lysnetledning
  • Lysnetadapter model KPA-040F
• Fod
• Dokumentation

- Fjernbetjening inkl. 2 batterier type R03 (AAA) 1,5V

Sikkerhedsanvisninger

Driftssikkerhed

• Børn bør holdes under opsyn, for at sikre at de ikke leger med apparatet. Apparatet er ikke egnet til at blive anvendt af personer (inkl. børn) med indskrænkede fysiske, sensoriske eller mentale evner, eller personer som mangler erfaring og viden, undtaget hvis de er under opsyn af en person som er ansvarlig for deres sikkerhed eller som vejleder dem i anvendelsen af apparatet.
• Hold emballagematerialet - f.eks. folier - uden for børns rækkevidde. Ved misbrug kan der opstå fare for kvælning.
• Åbn aldrig fjernsynskassen (risiko for elektrisk stød, kortslutning og brand)!
• Indfør ingen genstande gennem slidser eller åbninger i LCD-tv'ets indre (elektrisk stød, kortslutning og brandfare).
• Slidser og åbninger på LCD-TV'et sørger for ventilation. Tildæk aldrig disse åbninger, da der i så fald kan opstå overophedning (overophedning, brandfare).
• Fjernbetjeningen har en infrarød diode til apparater fra klasse 1. For at imødegå enhver risiko for beskadigelse af øinene må dioden ikke berøres.
• DVD-afspilleren er et laserprodukt i klasse 1. Den er udstyret med et sikkerhedssystem, som forhindrer, at skadelige laserstråler slipper ud ved normal brug. For at forhindre øjenskader bør du undgå at manipulere med eller beskadige apparatets sikkerhedssystem.
• Tryk ikke på displayet. Der er risiko for, at skærmen bliver beskadiget.
• Man kan komme til skade, hvis displayet går i stykker. Anvend beskyttelseshandsker, når de ituslåede stykker pakkes ind, hvorefter de sendes til den pågældende kundeservice, som bortskaffer dem på forsvarlig måde. Vask derefter hænderne med sæbe, da det ikke kan udelukkes, at der kan udtræde kemikalier.

• Berør ikke displayet med fingrene eller skarpe genstande, hvilket eventuelt kan beskadige det.
  • Henvend Dem til kundeservice hvis:

• netkablet viser varme-/brandskader eller er beskadiget på anden måde

• der er trængt væske ind i LCD-TV'et
• LCD-TV'et ikke fungerer korrekt
• LCD-TV'et er faldet ned eller kabinettet er beskadiget

Placering

• I apparatets første anvendelsestimer kan der forekomme en karakteristisk, men helt ufarlig lugt, som forsvinder med tiden. For at afhjælpe lugtdannelsen anbefales det at lufte regelmæssigt ud i rummet. Ved udviklingen af produktet har vi sikret, at de gældende grænseværdier nøje overholdes.
• LCD-TV'et og samtlige tilsluttede enheder må ikke udsættes for fugt. Undgå støv, varme og direkte sol. Hvis man glemmer at overholde dette, kan det medføre fejl eller beskadigelse af LCD-TV'et.
• Apparatet må ikke bruges udendørs, da det kan beskadiges af ydre påvirkninger som f.eks. regn og sne.
• Apparatet må ikke udsættes for dryppende eller sprøjtende vand, og der må ikke stilles beholdere med

væske - som f.eks. vaser - på apparatet. Indtrængende elektriske sikkerhed.

• OBS! For at forhindre ildebrand, skal stearinlys og andre holdes borte fra dette produkt.
• Sørg for tilstrækkelig frirum omkring apparatet, hvis det placeres i reol eller skab. Der skal som minimum være en afstand mellem apparatet og en evt. reolvæg på 10 cm for at sikre tilstrækkelig ventilation.
• Placer og anvend samtlige komponenter på en stabil, plan og vibrationsfri overflade, så det forhindres, at LCD-TV'et falder ned.
  åbne flammer til enhver tid

væske kan forringe den

• Undgå blænding, spejlinger og for stærke lys-mørk-kontraster, for at skåne øjnene.
• Overhold en afstand på mindst en meter til højfrekvente og magnetiske fejlkilder (fjernsyn, højttaleranlæg, mobiltelefoner osv.), for at undgå funktionsfejl.
• Den optimale kiggeafstand er 5 gange skærmdiagonalen.

Reparation

• Lad udelukkende faguddannet personale udføre reparationer af LCD-TV'et.
• I tilfælde af nødvendig reparation bedes du udelukkende henvende Dem til vor autoriserede kundeservice.
• Hvis strømforsyningskablet til dette apparat er beskadiget, skal det udskiftes af fabrikanten, dennes serviceafdeling eller enhver anden kvalificeret person for at undgå risiko for elektrisk stød.

Anbefalede omgivelsesforhold

• LCD-TV'et kan anvendes ved en omgivelsestemperatur fra 5° C til 40° C og ved en relativ luftfugtighed fra 20% - 85% (ikke kondenserende).
• Når LCD-TV'et er slukket, kan det opbevares ved -20° C til 60° C.
• For at undgå funktionsforstyrrelser, bør du altid overholde en mindste afstand på en meter fra høj frekvente og magnetiske forstyrrende elementer (fjernsynsapparater, højtalerkabinetter, mobiltelefoner osv.)
• Vent efter transport af LCD-TV'et med at tage det i brug, til det har samme temperatur som omgivelserne.
• Ved store temperatur- eller fugtighedssvingninger kan der på grund af kondensation opstå fugt i LCD-tv'ets indre, som kan forårsage en elektrisk kortslutning.
• Træk netstikket ud af stikkontakten og fjern antennestikket fra antenneindgangen i tilfælde af tordenvejr, eller hvis skærmen ikke skal anvendes gennem længere tid.

Strømforsyning

Bemærk venligst:

Husk at selv når der er slukket for netafbryderen, er der spænding på dele af apparatet. For at afbryde strømforsyningen til LCD-TV'et, eller for at adskille apparatet helt fra el-nettet, trækkes netstikket ud af stikkontakten.

• Undgå at åbne apparatets kabinet. Ved åbnet kabinet består livsfare pga. elektrisk stød. Det indeholder ingen dele, som skal vedligeholdes.
• Anvend kun den medfølgende strømforsyning (model: ISO KPA-040F).
• Tilslut kun LCD-TV'et til jordforbundne stikkontakter med 220-240 V \~ 50 Hz. Hvis du ikke er sikker på typen af strømforsyningen på opstillingsstedet, kan du spørge hos det pågældende el-værk.
• Stikkontakten skal sidde i nærheden af LCD-TV'et og være lettilgængelig.
• Strømtilførslen til tv'et afbrydes ved at trække netstikket ud af stikkontakten.
• Vi anbefaler som yderligere sikkerhed en overspændingsbeskyttelse, hvorved LCD-TV'et beskyttes mod beskadigelse på grund af spidsspændinger eller lynnedslag gennem el-nettet.
• Læg ledningerne på en sådan måde, at ingen kan træde på eller snuble over dem.
• Stil ingen genstande på ledningerne, da de i givet fald kan beskadiges.

Sikkerhed ved brug af batterier

Batterier kan indeholde brændbare stoffer. Ved forkert brug kan batterierne lække, blive meget varme, antændes og endda eksplodere, hvilket kan medføre skader på apparatet og udgøre en sundhedsrisiko for brugeren.

Derfor er det vigtigt, at følgende regler overholdes:

• Sørg for at batterierne er uden for børns rækkevidde. Hvis batterierne sluges ved et uheld, søges straks læge.
• Oplad aldrig batterier, medmindre det udtrykkeligt er angivet, at batterierne er genopladelige.
• Undgå at aflade batterierne ved at køre på høj udgangseffekt.
• Undgå at kortslutte batterierne.
• Udsæt aldrig batterierne for stærk varme (solstråling, ild osv.)
• Batterierne må ikke åbnes eller deformeres, fordi det kan medføre skader på hænder eller fingre, eller at øjne/huden kan komme i kontakt med batterivæsken. Hvis det alligevel skulle ske, skylles de pågældende steder med rigelige mængder rent vand og der søges straks læge.
• Undgå kraftige stød eller rystelser.
• Sørg altid for korrekt polaritet. Vær opmærksom på, at batteriernes pluspol (+) og minuspol (-) vender rigtigt for at undgå kortslutninger.
• Bland aldrig nye batterier med gamle, og anvend ikke forskellige batterityper sammen, da dette kan forårsage fejl.
• Tag straks brugte batterier ud af apparatet.
• Det anbefales at tage batterierne ud af apparatet, når det ikke skal bruges i længere tid.
• Udskift alle batterier på én gang med nye batterier af samme type.
• Når batterier skal opbevares eller bortskaffes, anbefales det at sætte et stykke tape på batteripolerne

Henvisninger om konformiteten

Dette apparat opfylder de grundlæggende krav og relevante forskrifter i ∅ko-design retningslinje 2009/125/EG.

Ibrugtagning

Bemærk

Læs under alle omstændigheder inden ibrugtagning kapitlet "Sikkerhedsanvisninger" på side 8.

Udpakning

• Vælg et egnet sted til opstillingen inden du pakker ud.
- Åbn kartonen meget forsigtigt, for ikke at beskadige apparatet. Det kunne f.eks. ske, hvis man åbner den med en langbladet kniv.
- I pakningen findes forskellige smådele (batterier, skruer o.l.). De skal opbevares utilgængeligt for børn, da de kan risikere at sluge dem.
- Opbevar emballagematerialet godt og benyt udelukkende dette ved transport af fjernsynet.

Obs!

Lad ikke små børn lege med folie. Der er risiko for kvælning!

Montering

Fastgør foden som vist på tegningen med de dertil beregnede skruer. Udfør dette trin, inden du tilslutter LCD-tv'et.

Indsætning af batterier i fjernbetjeningen

• Åbn batterirummets låg på fjernbetjeningens bagside.
  Læg 2 batterier af type R03 (AAA) 1,5 V i fjernbetjeningens batterirum. Vær opmærksom på batteriernes poler (markeret i bunden af batterirummet).
  ▶ Sæt batterirummets låg på igen.

Bemærk

Tag batterierne ud af batterirummet, hvis apparatet ikke bruges i længere tid. Fjernbetjeningen kan blive beskadiget af lækkende batterier.

Tilslutning af antennen

Dit LCD-tv understøtter forskellige antennesignaler. Brug stikket RF og DVB-S2.

Du kan modtage følgende billedsignaler:

• via en analog husantenne,
• via en DVB-T-antenne * eller
• via en DVB-C-kabeltilslutning
• via en DVB-S-satellittilslutning

Hvis du vil kunne modtage krypterede programmer/betalingsprogrammer, kræves der et tilsvarende kort. Til dette formål skal du sætte et CAM-modul (kan fås i butikkerne) i den dertil beregnede slot (Common Interface). Sæt derefter din udbyders kort i CAM-modulet. Læs i den forbindelse beskrivelsen på side 20.

Tilslutning af strømforsyningen

• Tilslut lysnetkablet til strømforsyningsstikket på tv'et.
• Tilslut lysnetstikket til en let tilgængelig stikkontakt 220-240 V \~ 50 Hz.

Tænd og sluk LCD-tv'et

Sæt tænd/sluk-knappen i positionen „l“ for at forsyne LCD-tv'et med strøm. Apparatet skifter til standbytilstand, og indikatoren på forsiden lyser rødt.
Hvis du vil tænde apparatet, skal du trykke på tasten ⏻ på fjernbetjeningen eller tasten POWER på apparatet. Indikatoren på forsiden lyser grønt.
Med tasten ⏻ eller POWER sættes apparatet igen i standbytilstand. I denne tilstand bruges der igen strøm.
- Brug tænd/sluk-knappen til at slukke apparatet helt.

Første gang apparatet tændes

Når du tænder apparatet for første gang, føres du gennem installationsguiden. Ved at trykke på MENU og fire gange på 8 kan du til enhver tid åbne den igen.

Installationsguide Instil de falgenda incstillinger: der after tryk på OK for at stala autotuning Sprogindstillinger Dansk DVB Vælg type SATELLIT Land Tyskland Tuningtype DTV Flyt Vælg Aflut

▶ Vælg sprog.
▶ Vælg en modtagertype (ANTENNE, KABEL, SATELLIT).

Vælg det ønskede land. Landeindstillingen har indflydelse på den rækkefølge, som programmerne gemmes i.
▶ Vælg en søgetilstand (Analog, DTV, ATV + DTV).

Når du har foretaget alle indstillinger, skal du bekræfte dit valg med OK. Nu starter kanalsøgningen. Med tasten MENU kan du afbryde den midlertidigt.

Bemærk

Husk at tilslutte en DVB-T-antenne, når du søger efter digitale programmer.

Programvalg

• Hvis du vil vælge et program, skal du enten trykke på ten af tasterne CH ▼ ▲ (på apparatet eller på fjernbetjeningen) eller vælge programmet direkte med en taltast.
  Hvis du vil indtaste et to- eller trecifret tal, skal du indtaste cifrene direkte efter hinanden.
• Med tasten CD kan du vælge det senest viste program.

Lydindstillinger

Med lydstyrketasterne VOL ◀ på fjernbetjeningen eller på apparatet kan du øge eller reducere lydstyrken.
Hvis du vil slå lyden helt fra eller slå den til igen, skal du trykke på tasten MUTE.
Med tasten NICAM/A2 kan du indstille audiosproget, hvis den aktuelle udsendelse understøtter DUAL-tilstand (f.eks. i forbindelse med tosprogede udsendelser).
Med tasten SOUND kan du vælge lydtilstanden: Standard, Musik, Film, Sport, Bruger.

Billedindstillinger

Med tasten PICTURE kan du vælge billedtilstanden: Standard, Blød, Bruger, Dynamisk. Indstillingen Bruger defineres i menuen BILLEDE > Billedtilstand.
▶ Afhængigt af udsendelsen overføres billeder i formatet 4:3 eller 16:9. Med tasten ASPECT kan du tilpasse billedformatet:

AutoDet viste format indstilles automatisk til indgangssignalet.
4:3Til ikke-forvrænget visning af et billede i 4:3-format.
16:9Til ikke-forvrænget visning af et billede i 16:9-format.
Zoom 1Billedet udvides til skærmens øverste og nederste kant.
Zoom 2Udvidet zoomniveau fra Zoom1. Billedet udvides yderligere mod venstre og højre.
PanoramaHer kan du udvide et normalt billedes (billedformatet 4:3) venstre og højre side, så skærmen fyldes ud, uden at billedet kommer til at se unaturligt ud.

Denne indstilling af billedformaterne kan du også ændre i menuen BILLEDE > Sideforhold.

Bemærk:

Bemærk, at det alt afhængigt af den indstillede billedkilde ikke er alle billedformater, der er tilgængelige.

Få vist info

▶ Tryk på tasten INFO for at få vist følgende aktuelle indstillinger:

• Programplads
• Farvesystem
• Lydsystem

Då får de samme informationer, när du skifter til et andet program.

Åbning af favoritlisten

I menuen KANAL > Programredigering kan du tilføje individuelle programmer til en favoritliste (se side 20).

▶ Tryk på tasten FAV for at få vist favoritlisten.
▶ Brug piletasterne ▲ ▼ til at vælge et program.

Valg af kilde

Brug tasten INPUT til at åbne listen til valg af kilder. Du kan vælge følgende kilder:

DTV Tv-funktion (digitalt antennesignal)

KABEL TV-funktion (digitalt kabelsignal)

SATELLIT TV-funktion (digitalt satellitsignal)

Analog Tv-funktion (analogt antennesignal)

SCART Apparat, der er tilsluttet SCART-stikkett

HDMI Apparat, der er tilsluttet HDMI-stikket

USB USB-lagerenhed, der er tilsluttet USB-stikket

Med piletasterne ▼▲ kan du gå til den ønskede kilde.

▶ Bekræft dit valg med tasten OK.

USB-tilstanden

Medietilstanden bruges til at styre USB-tilslutningen.

Anvisninger for anvendelse af USB

• Under visse omstændigheder er visse typer USB-enheder (MP3-afspillere, eksterne harddiske) ikke er kompatible med dette LCD-tv.
• Tilslut USB-enheden direkte. Brug ikke et separat kabel, da dette kan medføre kompatibilitetsproblemer.
• Frakobl ikke USB-enheden, mens der afspilles en fil.
• Hurtig til- og frakobling af USB-enheder er farligt. Du bør især ikke tilslutte og frakoble USB-enheden flere gange hurtigt efter hinanden. Dette kan medføre fysiske skader på USB-enheden og især på LCD-tv'et selv.

Skift fra tv- til USB-tilstand

▶ Brug tasten INPUT til at åbne listen til valg af kilder.
▶ Brug piletasterne ▼ ▲ til at gå til USB.
▶ Bekræft dit valg med tasten OK.
Hvis du vil gå tilbage til tv-tilstand, skal du gentage denne fremgangsmåde og i stedet for USB vælge ATV eller DTV alt afhængigt af det tilsluttede antennesignal.

USB-menusystemet

Så snart der er tilsluttet et USB-datamedie til tv'et, og kilden er indstillet til medier, kan du vælge mellem følgende 4 medier:

• FOTO - til afspilning af fotofiler
• MUSIK - til afspilning af musikfiler
• FILM - til afspilning af film
• TEKST - til visning af tekster (*.txt)

Alt afhængigt af den valgte mulighed har du adgang til forskellige funktioner. De vises nederst på skærmen.

Tekst-tv

Tekst-tv er en gratis tjeneste, som de fleste tv-kanaler udsender, og som giver adgang til aktuelle informationer om nyheder, vejret, tv-programmer, aktiekurser, undertekster og andre emner.

Betjening af tekst-tv

Til betjening af tekst-tv har fjernbetjeningen specielle tekst-tv-taster.

▶ Vælg et fjernsynsprogram, der sender tekst-tv.
- Tryk på tasten TV/TXT én gang for at få vist startsiden/indholdssiden for tekst-tv.
- Tryk på tasten TV/TXT igen for at få vist tekst-tv gennemsigtigt (fjernsynsbilledet vises i baggrunden).
- Tryk på tasten TV/TXT igen for at skifte tilbage til tv-tilstanden.

Valg af side

• Indtast den ønskede tekst-tv-side som et trecifret tal direkte med taltasterne.
  Det valgte sidetal vises i skærmens øverste venstre hjørne. Tekst-tv-tælleren søger, indtil det valgte sidenummer er fundet.
  ▶ Med piletasterne ▼▲ kan du bladre frem og tilbage gennem tekst-tv-siderne.

Farvetaster

Hvis der nederst på skærmen vises farvede felter eller farvet tekst, kan du vælge dette indhold direkte ved at trykke på de tilsvarende farvetaster R∅D, GR∅N, GUL og BLÅ.

SUBPAGE

Mange tekst-tv-sider har undersider. Nederst på skærmen vises f.eks. 1/3. Undersiderne vises efter hinanden med en afstand på ca. et halvt minut. Du kan også selv åbne en underside ved at trykke på tasten SUBPAGE. Med piletasterne ◄ ▶ kan du bladre gennem undersiderne.

Nyttige egenskaber ved tekst-tv

INDEKS

Med tasten INDEX kan du vælge tekst-tv-hovedsiden.

HOLD

Den tekst-tv-side, som du har valgt, kan indeholde flere informationer, end der kan vises på ét skæmbillede. I så fald opdeles informationerne på flere undersider. Der bladres videre gennem undersiderne med regelmæssige mellemrum.

• Tryk på tasten HOLD for at stoppe et automatisk sideskift.
• Tryk igen på tasten HOLD for at starte det automatiske sideskift igen.

REVEAL

Denne funktion viser tekst-tv-informationerne i dobbelt størrelse.

• Tryk på tasten SIZE for at forstørre den øverste halvdel af siden.
  ▶ Tryk på tasten SIZE for at forstørre den nederste halvdel af siden.
  Hvis du trykker på tasten SIZE igen, vises tekst-tv igen i normal størrelse.

CANCEL

Hvis du i tekst-tv-tilstand trykker på tasten CANCEL, placerer tv'et visningen af tekst-tv i baggrunden. På den måde kan du springe ventetiden, indtil den ønskede side vises, over.

▶ Vælg det ønske sidetal i tekst-tv-tilstand.
- Tryk på tasten CANCEL for at skifte til tv-tilstand, mens du venter på tekst-tv-siden.
- Så snart den ønskede side er blevet fundet, vises sidetallet.
▶ Tryk nu igen på tasten CANCEL for at få vist den ønskede side.

Grundlæggende indstillinger i OSD-meuen

Med OSD-menuen (skæmmenuen) kan du indstille forskellige af LCD-tv'ets parametre.

Navigation i menuen

▶ Tryk på knappen MENU for at aktivere OSD-menuen.
∅verst vises de indstillinger, der er mulige på det aktuelle tidspunkt.
▶ Med piletasterne ◀ ▶ kan du vælge valgmulighederne i hovedmenuen.
▶ Med ▼ kan du skifte mellem menupunkterne.
Med piletasterne ◀ kan du vælge valgmulighederne i en menu.
Med tasten MENU kan du gå tilbage til hovedmenuen.
Med piletasten ▶ kan du åbne en undermenu (findes ikke i alle menuen).
Med tasten MENU kan du gå tilbage til den overordnede menu.
Med piletasterne ◀ kan du indstille en ønsket værdi eller foretage et andet valg.
Med tasten MENU kan du lukke menuen og samtidig bekræfte valget.

Bemærk, at menuen lukkes automatisk efter et par sekunder, hvis der ikke trykkes på en tast.

Du kan vælge de følgende hovedmenuer

- Menuen KANAL

- Menuen BILLEDE

- Menuen LYD

- Menuen TID

- Menuen VALG

- Menuen Lås

Bemærk

På grund af eventuelle tekniske ændringer kan de menuer, der beskrives her, afvige fra dem, der vises på din skærm.

Bemærk

Alt afhængigt af, hvilken kilde du har valgt, er det ikke alle menuer, der er tilgængelige. Hvis du vil åbne menuer, der ikke er tilgængelige, skal du først skifte kilde.

Menusystemet

Menuen KANAL

KANAL Autescan DTV manuel segning Programredigering SignalInformation CI-information Softwareopdatering (USB) Flyt Tilbage Vailg A SWA

Menupunkt	Indstilling
Autoscan	Her kan du foretage en programsøgning.Du har adgang til forskellige søgemuligheder.Når du har valgt søgemuligheden, skal du trykke på OK for at starte kanalsøgningen.Med MENU kan du afbryde søgningen midlertidigt. I så fald gemmes de fundne kanaler ikke.
DTV manuel søgning	Her kan du foretage en manuel programmering af individuelle kanaler i DVB-T-tilstand, hvis det tilsluttede signal kommer via antenne.
CABLE Manuel tuning	Her kan du foretage en manuel programmering af individuelle kanaler i DVB-C-tilstand, hvis det tilsluttede signal kommer via kabel.Denne valgmulighed findes kun, hvis der på forhånd er foretaget en automatisk justering via kabel.
ATV manuel søgning	Her kan du foretage en manuel programmering for individuelle kanaler i ATV-tilstand.
	Gem til	Her kan du vælge den programplads, hvor du vil gemme dine indstillinger.
	System	BG, DK, L, I. For Danmark er lydsystemet indstillet til BG.
	Aktuel kanal	Vælg her den kanal, som du vil redigere.
	Søg	Start kanalsøgningen med ◀ ► .
	Fintuning	Foretag finjusteringen med ◀ ► .
Programredigering	Her kan du se de kanaler, der er gemt i øjeblikket. For hver kanal kan du foretage de følgende indstillinger.
	SletVælg den kanal, som du vil slette, og tryk på den røde tast.Tryk på tasten ♦ Ja, når du er sikker på, at du vil slette kanalen. Tryk på tasten ▶ Nej, hvis du vil afbryde handlingen.
	FlytVælg kanalen, og tryk på den gule tast. Flyt med ▲▼ kanalen til den ønskede plads, og tryk på den gule tast én gang til. De andre kanaler flyttes tilsvarende.
	Spring o..Vælg den kanal, som du vil springe over ved gennembladringen af kanalerne med tasten CH▲▼, og tryk på den blå tast.
	Kanalen kan igen stadig vælges med taltasterne.
	FAVHvis du vil gemme en kanal på en favoritliste, skal du markere den og trykke på tasten FAV. Du kan åbne favoritlisten ved at trykke på tasterne på fjernbetjeningen.Se også s. 14
Signalinformation	Her vises signalinformationerne for den indstillede kanal.Denne valgmulighed findes kun i DTV-tilstand.
CI-information	Hvis du vil have vist betalingskanaler, skal du først tilmelde dig hos en tilsvarende udbyder. Efter tilmeldingen får du et CAM-modul (Conditional Access Module) og et særligt kort fra din udbyder. Oplysninger om indstillingerne finder du i den dokumentation, der følger med modulet.Installer CI-komponenterne i tv'et på følgende måde:► Sluk tv'et, og fjern lysnetstikket.► Sæt først CAM-module i slotten på siden af LCD-tv'et. Sæt derefter kortet i.BemærkSørg for kun at sætte CI-module i eller fjerne det, når apparatet er i STANDBY-tilstand eller er koblet fra lysnettet.CAM-module skal vende rigtigt, når du sætter det i – hvis det vender forkert, kan det ikke skubbes ind. CAM-module eller tv'et kan blive beskadiget, hvis du forsøger at sætte CAM-module i med magt.Tilslut tv'et med strømforsyningen, tænd det, og vent et øjeblik, indtil kortet bliver fundet.Mange CAM-moduler kræver desuden yderligere konfigurationstrin, som du kan foretage i menuen CI-information.
Softwareopdatering (USB)	Under dette menupunkt kan du foretage en softwareopdatering via USB-stikket.
Antenneindstelling	Her kan du vælge den satellit, som din satellitantenne er konfigureret til.Her kan du desuden foretage en manuel programmering for individuelle kanaler i DVB-S-tilstand.

Manuel lagring af en videooptager

Du kan bruge den manuelle programsøgning til f.eks. at indstille en videooptager til LCD-tv'et.

Når LCD-tv'et og videooptageren er forbundet med hinanden via antennekablet (se afsnittet om tilslutning af en videooptager på side 26), skal du indstille din videooptager til testsignalet.

Foretag en manuel programsøgning i søgningen med LCD-tv'et.

BILLEDE Billedtllstand Kontrast 50 Lysstyrke 50 Farve 50 Skarphed 50 Farvetone 50

Menupunkt	Indstilling
Billedtilstand	Vælg billedtilstand: Dynamisk, Standard, Blød, Bruger. Denne funktion svarer til tasten PICTURE.Ved indstillingen Bruger kan du selv indstille Kontrast, Lysstyrke, Farve, Farveton og Skarphed. Ved de andre indstillinger kan disse parametre ikke ændres.
Kontrast	Reducer eller øg kontrasten (skala 0 - 100).
Lysstyrke	Reducer eller øg lysstyrken (skala 0 - 100).
Farve	Reducer eller øg farven (skala 0 - 100).
Skarphed	Reducer eller øg skarpheden (skala 0 - 10).
Farveton	Der er kun adgang til indstilling af farvetonen ved NTSC-modtagelse
Farvetemperatur	Vælg farvetemperatur: Kold, Middel, Varm, Bruger
Rød	Reducer eller øg rød-andelen (skala 0 - 100).
Grøn	Reducer eller øg grøn-andelen (skala 0 - 100).
Blå	Reducer eller øg blå-andelen (skala 0 - 100).
Sideforhold	Vælg sideforhold: Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama
Støjreduktion	Med denne funktion kan du reducere billedforvrængningen og forbedre billedkvaliteten ved svage signalet. Vælg mellem Fra, Lav, Mellem, Høj og Standard.
Skærm	Der er kun adgang til indstilling af skærmen ved NTSC-modtagelse

Menuen LYD

LYD Lydlleland Diskant 50 Bas 50 Balance 0 Autolyddetyrke Fra Surround Sound Fra Flyt 924 Tilbage Valg Afslut OK

Menupunkt	Indstilling
Lydtilstand	Vælg lydtilstand: Standard, Musik, Film, Sport, Bruger. Denne funktion svarer til tasten SOUND.Ved indstillingen Bruger kan du selv indstille Diskant, Bas og Balance. Ved de andre indstillinger kan disse parametre ikke ændres.
Diskant	Reducer eller øg diskanten (skala 0 - 100).
Bas	Reducer eller øg bassen (skala 0 - 100).
Balance	Indstil balancen mellem den venstre og højre højttaler.
Autolydstyrke	Funktionen AVL (Automatic Volume Limiting) udligner de forskellige lydstyrker i de forskellige udsendelser. Vælg Fra, for at høre originallydstyrken. Vælg Til for at høreen regelmæssig lydstyrke.
Surround Sound	Her kan du aktivere Surround Sound-indstillingen for lydgengivelsen.
SPDIF-tilstand	Indstil SPDIF-tilstanden.

Menuen TID

Ur 29/Nov 12:33 Sluktimer Fra Tandtimer Fra Sleep timer Fra Autosluk Til Ingen handling autostandb.. 4Time TID Flyt Pass Tilbage For Valg Son Afslut

Menupunkt	Indstilling
Ur	Her kan du indstille dato og klokkeslæt.
Sluktimer	Vælg dag/dage og klokkeslæt, hvor apparatet altid skal slukkes automatisk.
Tændtimer	Vælg dag/dage og klokkeslæt, hvor apparatet altid skal tændes automatisk.
Sleep timer	Vælg et tidspunkt, hvorefter apparatet selv slukker.Vælg Aus for at afslutte funktionen.
Autosluk	Slukker apparatet på et bestemt tidspunkt, hvis der ikke er noget signal. Denne funktion kan deaktiveres.
Ingen handling autostandb..	Her kan du indstille det tidsrum, hvorefter LCD-tv'et automatisk slukkes, hvis der ikke har fundet nogen betjening sted via betjeningspanelet eller fjernbetjeningen inden for det angivne tidsrum. Dette er en miljøvenlig funktion.
Tidszone	Her kan du indstille tidszonen.

Menuen VALG

Sproginstillinger 1. lydsprog Englisch 2. lydsprog Deutsch 1. undertekstsprog Englisch 2. undertekstsprog Deutsch OSD-vsrlighed Dansk 40S Flyt Tilbage Valg Air Afslut

Menupunkt	Indstilling
Sproginstillinger	Vælg sproget for OSD-menuen eller TT-sproget. Det ændres med det samme.
1. lydsprog	Vælg det første audiosprog
2. lydsprog	Vælg det andet audiosprog
1. undertekstsprog	Vælg det første undertekstsprog
2. undertekstsprog	Vælg det andet undertekstsprog
OSD-varighed	Vælg det tidsrum, hvorefter OSD-menuen automatisk lukkes, hvis der ikke finder nogen indtastninger sted.
Land	Landeindstillingen kan kun ændres under Geführten Installation .
Gendan standardindstillin..	Her indstiller du fabriksindstillingerne. I den forbindelse kan du nulstille

apparatet eller hukommelsen.

Menuen Lås

Lås Lås systemet Fra Indstil adgangskode Blokter program Foraldrekontrol Hotelindstilling Fra Flyt Tilbage Valg Afslut

Menupunkt	Indstilling
Lås systemet	Her kan du aktivere indstillingerne Bloker program, Forældrekontrol og Tastelås. Her skal du angive adgangskoden. Ved leveringen: 0000.
Indstill adgangskode	Der vises et felt, hvor du kan indtaste adgangskoden.
	Indtast den gamle adgangskode	Brug taltasterne til at indtaste den eksisterende adgangskode. Ved leveringen: 0000.
	Indtast den nye adgangskode	Indtast den nye firecifrede adgangskode.
	Bekræft den nye adgangskode	Indtast den nye adgangskode en gang til. Den nye adgangskode gemmes
	BemærkSkriv den nye adgangskode ned. Den nulstilles ikke, hvis der nulstilles til fabriksindstillingerne.Hvis du glemmer adgangskoden, kan du bruge Master-adgangskoden „8899“.
Bloker program	Vælg på en liste de programmer, der skal spærres.
Forældrekontrol	Her kan du vælge alderen.Denne valgmulighed findes kun i DTV-tilstand.
Hotelindstilling	Her kan du foretage sikkerhedsindstillinger for de enkelte kanaler. Du kan spærre kanaler, kilder, taster og billedet. Desuden kan du indstille en maksimal lydstyrke, og du kan eksportere hhv. eksportere databaser.

EPG - programguide

Med tasten EPG kan du åbne den "elektroniske programvejledning". Denne funktion er kun tilgængelig i tilstandene SATELLIT, KABEL og DTV.

I tabellen kan du se den aktuelle udsendelse for de tilgængelige kanaler. Vælg et program med ▲▼. I tekstblokken til højre under tabellen vises der nu informationer om den aktuelle udsendelse. Desuden er det muligt at få vist informationer om de udsendelser i den kommende uge, som vises på det aktuelle klokkeslæt. Vælg under TID med ◀▶ den ønskede dag.

Vær opmærksom på følgende:

De viste programinformationer leveres af stationerne. Hvis der ikke vises nogen programinformationer, er dette ikke en fejl ved dit LCD-tv.

Tilslut apparater

Tilslutning af hovedtelefon

Hovedtelefonen tilsluttes til hovedtelefonbøsningen i tilslutningsfeltet på siden af apparatet.

Vigtigt!

Brug af hovedtelefoner ved høj lydstyrke kan forårsage varige høreskader. Sæt lydstyrken til den laveste værdi, inden du begynder at lytte. Begynd lytningen og øg så lydstyrken til et niveau der føles behageligt. Også ved ændringer i equalizerens basisindstilling kan det ske at lydstyrken øges og forårsager varige høreskader.

Vigtigt!

Hvis en audioafspiller bruges med høj lydstyrke i længere tid, kan det medføre høreskader hos lytteren.

Digital forstærker via koaksialstik

Via stikket SPDIF Coax.OUT kan du gengive dit LCD-tv's audiosignal via en digital forstærker.

Hvis du vil gøre det, skal du tilslutte et koaksialkabel til stikket SPDIF Coax.OUT på LCD-tv'et og til det tilsvarende stik på forstærkeren.

Tilslutning af dvd-afspiller

1. Med SCART-kabel

- Tilslut en dvd-afspiller/videomaskine eller en dvd-optager med et SCART-kabel til bøsningerne SCART.

2. Med audio-RCA-kabel og video-RCA

Forbind et audio-RCA-kabel (rødt og hvidt stik) med LCD-TV'ets audio-indgange og det eksterne apparats audio-udgange.

- Forbind et video-RCA-kabel (gult stik) med LCD-TV'ets video-indgang og det eksterne apparats video-udgang.

3. Med et 3-polet video-RCA-kabel til komponenttilslutningerne

Hvis DVD-afspilleren har YUV-udgange (Y Pb Pr), kan det anbefales at slutte den til LCD-TV'ets komponentindgange Y-Pb-Pr med et komponentkabel (cinch-kabel grøn/blå/rød).

- Til overførsel af lyden tilsluttes et cinch/RCA-kabel rød-hvid til AUDIO L-R indgangene.

4. Med et HDMI-kabel

- Såfremt DVD-afspilleren råder over en HDMI-udgang, tilslutter du et HDMI-kabel (leveres ikke med). Et ekstra kabel til lydtransmission er ikke nødvendigt.

Tilslutning af videomaskine

• Tilslut et antennekabel til LCD-fjernsynets antennestik og til videomaskinens antenneudgang.
• Anvend et ekstra antennekabel til at forbinde videomaskinens antenneindgang med antennestikket i væggen.

LCD-fjernsynet og videomaskinen kan ligeledes forbindes ved hjælp af et SCART-kabel. På den måde opnås en bedre billed- og lydkvalitet. Der skal bruges et Scartstik til transmission af stereolyd.

• Tilslut SCART-kablet til ét af de to SCART-stik på LCD-fjernsynet.
• Tilslut den anden ende af SCART-kablet til videomaskinens SCART-udgang.

Tilslutning af en DVD-brænder

• Anvend et SCART-kabel til tilslutning af DVD-brænderen til ét af de to SCART-stik på LCD-fjernsynet.
• Tilslut den anden ende af SCART-kablet til DVD-brænderens SCART-udgang.
• Anvend et antennekabel til at forbinde LCD-fjernsynets antennestik med DVD-brænderens antenneudgang.
• Anvend et ekstra antennekabel til at forbinde DVD-brænderens antenneudgang med antennestikket i væggen.

Alternativ

Hvis DVD-rekorderen har YUV-udgange (Y Pb Pr), kan det anbefales at slutte den til LCD-TV'ets komponentindgange Y-Pb-Pr med et komponentkabel (cinch-kabel grøn/blå/rød).
For lydtransmissionen tilslutter du et stereo-RCA-kabel (rødt og hvidt stik) til AUDIO L-R-indgange.

Alternativ

Såfremt din DVD-recorder har en HDMI- udgang, tilsluttes et HDMI-kabel (leveres ikke med) til LCD-tv'ets HDMI-indgang og det eksterne apparats HDMI-udgang.

Tilslutning af en modtager (SAT, DVB-T, dekoder, etc.)

1. Med SCART-kabel

- Tilslut en satellitmodtager med et SCART-kabel til bøsningerne SCART.

2. Med audio-RCA-kabel og video-RCA

• Forbind et audio-RCA-kabel (rødt og hvidt stik) med LCD-TV'ets audio-indgange og det eksterne apparats audio-udgange.
• Forbind et video-RCA-kabel (gult stik) med LCD-TV'ets video-indgang og det eksterne apparats video-udgang.

3. Med et 3-polet video-RCA-kabel til komponenttilslutningerne

Hvis det eksterne apparat har YUV-udgange (Y Pb Pr), kan det anbefales at slutte den til LCD-TV'ets komponentindgange Y-Pb-Pr med et komponentkabel (cinch-kabel grøn/blå/rød).
- Til overførsel af lyden tilsluttes et cinch/RCA-kabel rød-hvid til AUDIO L-R indgangene.

4. Med et HDMI-kabel

Såfremt receiveren råder over en HDMI-udgang, tilslutter du et HDMI-kabel (leveres ikke med). Et ekstra kabel til transmission af lyd er ikke nødvendigt.

Hvis du gerne vil tilslutte en DVD- og videorekorder og en SAT-receiver på samme tid, kan du bruge følgende tilslutningsform:

▶ Tilslut receiveren som beskrevet foroven.
Forbind nu receiveren med et scart-kabel på DVD-rekorderens scart-udgang og en tilsvarende scart-indgang på receiveren.
- Forbind et antennekabel med LCD-tv'ets antennedåse og rekorderens antenne udgang.
▶ Forbind endnu et antennekabel med DVD-rekorderens antenne-indgang og dekoderens antenne-udgang.
▶ Tilslut SAT-receiveren til parabolantennens LNB.

Tilslutning af camcorder

Tilslut en camcorder med et stereo-cinch-kabel og en video-cinch.

For at gengive en camcorders lyd og billede på dit LCD-TV, tilslut din camcorder til LCD-tv'ets audio-ind-stik og video-ind-stik.

Apparat med HDMI- eller DVI-udgang

HDMI ("High Definition Multimedia Interface") er inden for underholdningselektronikken det eneste interface, der samtidig overfører audio- og videodata digitalt. Det forarbejder alle i dag kendte billed- og lydformater, inklusive HDTV (High Definition Television), og kan således også gengive opløsningen 1080 i uden kvalitetstab.

Mange apparater fra underholdnings-elektronik sektoren, som f. eks. DVD-spillere, er nu til dags forsynet med HDMI- eller DVI-udgange.

Eksternt apparat med HDMI-udgang

• Tilslut et HDMI-kabel (ikke medleveret) til en af de to HDMI-indgange på LCD-Tv'et og til HDMI-udgangen på det eksterne apparat.
  ▶ Efter du har tilsluttet HDMI-apparatet tænder du for LCD-TV'et
  ▶ Tænd derefter for det eksterne HDMI-gengivelses apparat.

Eksternt apparat med DVI-udgang

Hvis det eksterne apparat har en DVI-udgang, kan du også slutte den til HDMI-indgangen (HDMI er nedad kompatibel med DVI - "Digital Visual Interface"). Hertil har du brug for en HDMI-til-DVI-adapter.

Da DVI-udgangen ikke overfører lyd, tilslut desuden til overførsel af lyd et audio-kabel. Tag dertil et audio-cinch-kabel (rødt/hvid), som du slutter til komponentindgangen VGA AUDIO IN på apparatets bagside.

Tilslutning af PC

▶ Sluk for begge apparater.
- Tilslut et VGA-kabel (billedskærmkabel; ikke medleveret) til VGA-indgangen på LCD-TV'et og til udgangen for videokortet på pc'en eller notebooken.
Drej skruerne på billedskærmskablet fast med fingrene, så stikket sidder godt fast inde i tilslutningen.
Hvis du også vil gengive lyd, tilslut et audiokabel til VGA AUDIO-indgangen.
▶ Tænd først for LCD-TV'et.
▶ Tænd først derefter for notebooken.

Hvis du bruger LCD-Tv som anden billedskærm til din pc, kan det i bestemte tilfælde være nødvendigt at tilpasse billedskærmsindstillingerne i dit styresystem. Flere informationer om, hvad du bør passe på ved brug af flere billedskærme, finder du i pc'ens eller notebookens brugsvejledning

Fejlfinding

Fejl kan mange gange have banale årsager, men kan også somme tider være forårsaget af defekte komponenter. Vi vil her gerne give dig en lille guide til problemløsningen. Hvis de følgende foranstaltninger ikke hjælper, må du gerne ringe til os, så vi kan hjælpe dig videre.

Fejl	Løsning
Intet billede, ingen lyd.	Kontroller, om netkablet er korrekt tilsluttet til stikdåsen og til netadapteren.Kontrollér, at der er indstillet på TV funktion.
Intet billede. Intet billede fra AV.	Kontrollér indstillingen af kontrast og lys.Kontrollér, at alle tilslutninger af ekstraudstyr er foretaget korrekt.Kontroller, om den korrekte AV-stilling er valgt.
Ingen lyd.	Se efter, om der er skruet ned for lydstyrken.Se efter, om der er valgt mute.
Intet billede eller lyd, kun støj.	Dårlige modtageforhold. Se efter, om antennen er frakoblet.
Billedet er ikke klart.	Dårlige modtageforhold.Se efter, om antennen er frakoblet.
Billedet er for lyst eller for mørkt.	Kontrollér indstillingen af kontras og lys.
Billedet er ikke skarpt.	Dårlige modtageforhold.Se efter, om antennen er frakoblet.Kontroller indstillingerne for billedskærpen og støjreduktionen i menuen billedindstillinger.
Et dobbelt eller tredobbelt billede gengives.	Sørg for, at antennen er korrekt rettet ind.Der kan være refleksioner fra høje omgivelser eller høje huse.
Prikker på billedet.	Der er muligvis interferens fra biler, tog, ledninger, neonlys, etc.Der kan være forstyrrelser mellem antennekablet og netledningen. Prøv at skabe større afstand mellem dem.

Der fremkommer striber på skærmen eller farverne blegner.	Er der interferens fra et andet apparat?Overføringsantenner fra radiostationer eller antenner fra radioamatører og mobiltelefoner kan også være skyld i interferenser.Brug apparatet så langt væk som muligt fra apparatet, der muligvis forårsager interferensen.
Betjeningsknapperne på apparatet fungerer ikke.	Børnespærringen er muligvis aktiveret.Visse taster kan være spærret under Hotelindstilling
Fjernbetjeningen virker ikke.	Kontroller, om batterierne i fjernbetjeningen er funktionsklare og korrekt placeret.Sørg for, at sensormodtageren ikke rammes af kraftig lyskilde.Sluk for apparatet ved at afbryde hovedkontakten på bagsiden af apparatet og tænd apparatet igen.

Har du brug for yderligere hjælp?

Hvis forslagene i de forrige afsnit ikke har hjulpet til løsning af problemet, bedes du kontakte os. Det vil være en stor hjælp, hvis du kan give os følgende oplysninger:

• Hvilke ekstra apparater anvendes?
- Hvilke meldinger fremkommer på skærmen?
- Ved hvilken betjeningsfunktion er problemet opstået?
- Hvis du har tilsluttet en PC til apparatet:
– Ved hvilket anvendelsestrin startede problemet?
– Hvordan ser din computerkonfiguration ud?
– Hvilken software anvendte du da fejlen opstod?

• Hvilke skridt har du allerede taget for at løse problemet?
• Hvis du allerede har fået et kundenummer, bedes du oplyse det.

Pixelfejl i LCD-skærme

Til trods for den mest moderne produktionsmetode kan der i sjældne tilfælde opstå udfald af enkelte eller flere lyspunkter på grund af den meget komplekse teknologi.

Ved Aktiv Matrix TFT'er med en Pixels, som er sammensat af tre sub-pixels (rød, grøn, blå), anvendes i alt ca. 6,2 mil.

dette meget høje antal transistorer og den dermed — pixel forbundne yderst komplicerede produktionsproces kan der nu og da opstå udfald eller forkert styring af pixels hhv. sub-pixels. — blå

opløsning på 1920 x 1080

styretransistorer. På grund af

Pixelfejlklasse	Fejltype 1			Fejltype 2		Fejltype 3
		konstant lysende pixel		konstant sort pixel		defekt subpixel lysende	sort
	0	0	0	0
	I		1	1	2		1
						1	3
						0	5
	II		2		2	5	0
						5-n*	2xn*
						0	10
	III		5		15	50	0
						50-n*	2xn*
						0	100
	IV		50		150	500	0
						500-n*	2xn*
						0	1000

$$ n ^ {*} = 1, 5 $$

Det tilladte antal fejl af ovennævnte typer i hver fejlklasse skal ses i forhold til en million pixel og skal omregnes svarende til displayets fysiske opløsning.

Rengøring

LCD-tv'ets levetid kan forlænges ved følgende foranstaltninger:

Obs!

Træk altid netstikket og alle forbindelsesledninger ud inden rengøring af apparatet.

• Der sidder beskyttelsesfilm på højglanspoleringen for at beskytte tv'et mod ridser. Fjern filmen, när du har placeret tv'et korrekt.
• Hvis højglanspoleringen bliver snavset, skal du først tørre støvet af. Tør derefter forsigtigt af med en rengøringsklud. Hvis du ikke tørrer støvet af først eller tørrer højglanspoleringen af for voldsomt, kan højglanspoleringen blive ridset.
• Anvend ingen opløsningsmidler, ætsende eller gasformede rengøringsmidler.
• Rengør monitoren med en blød, fnugfri klud.
• Pas på, at der ikke bliver vanddråber siddende på monitoren. Vand kan forårsage varige farveændringer.
• Skærmen må ikke udsættes for stærkt sollys eller ultraviolet stråling.
• Apparatet må kun transporteres i originalemballagen, hvorfor den bør opbevares godt.
• Gem venligst emballagen godt og brug udelukkende den til transport af LCD-TV'et.

Obs!

Der er ingen dele inden for skærmens kabinet som kræver service eller rengøring.

Bortskafning

Emballage

Emballage og indpakningshjælpemidler, der ikke skal bruges mere, kan genbruges og skal derfor principielt bortskaffes til genbrug.

Apparat

Når apparatet er nået til slutningen af dets levetid, må du under ingen omstændigheder smide det ud som almindeligt husholdningsaffald. Undersøg mulighederne for en miljømæssig korrekt bortskaffelse.

Batterier

Brugte batterier må ikke smides i husholdningsaffaldet! Batterier skal afleveres i opstillede containere til brugte batterier.

Tekniske Specifikationer/Produktdataark

MEDION®

LCD-TV

Apparatbetegnelse: P14075 (MD 21124)

Indgangsspænding for

lysnetadapter: 220-240V \~ 50 Hz

Indgangsspænding for apparatet: 12V DC, 3,33 A

Skærmstørrelse: 59,9 cm (23,6") TFT; 16:9-Display

Indgangsstrøm: maks. 40 Watt

Strømforbrug standby: < 0,5 W

Fysisk opløsning: 1920 x 1080 Pixel

Tv-system: PAL, SECAM, B/G, D/K, K', I/I, L/L'

Kanaler: VHF (Band I/III)

UHF (BAND

HYPERBAND

KABEL-TV (S1-S20) / (S21-S41)

DVB-T (free to air)

DVB-S2

DVB-C

Audio: Stereo / Nicam

Programpladser: 100 (ATV) / 600 (DTV) / 5.000 (DVB-S2)

Mål uden fod (B x H x D) ca. 580 x 376 x 41 mm

Mål med fod(B x H x D) ca. 580 x 404 x 161 mm

Vægt uden fod ca. 4,1 Kg

Vægt med fod ca. 5 Kg

Fjernbetjening

Hvis det pga. uforudsete betjeningskombinationer, fejlagtig dataudskiftning eller elektrostatisk udladning (Electro Static Discharge) skulle ske, at LCD-TV'et ikke længere kan betjenes, træk stikket ud og start efterfølgende apparatet op igen.

ENERG

енергия · ενεργεια

MEDION®

P14075(MD21124)

ENERGIA · ЕНЕРГИЯ ЕНЕРГЕИА · ENERGIJA ENERGY · ENERGIE ENERGI

30 Watt

44 kWh/annum

59,9 cm

23,6 inch

2010/1062 - 2011

Esquema del aparato

TV LCD
