Producttype	LCD-televisie
Merk	MEDION
Model	MD 21124 P14075
Schermdiagonaal	59,9 cm (23,6 inch)
Resolutie	1920 x 1080 pixels (Full HD)
TV-systemen	PAL, SECAM
Tuner	DVB-T/T2, DVB-C, DVB-S2
Video-ingangen	HDMI, SCART, VGA, Composite (MINI AV), Component (MINI YPbPr)
Audio-ingang	VGA AUDIO, MINI AV audio
Audio-uitgang	Coaxiale (SPDIF)
Hoofdtelefoonaansluiting	Ja (3,5 mm jack)
USB-poort	1 USB voor mediaweergave
Common Interface	Ja (voor CAM-module)
Voeding	Netadapter 12V DC, 3,33 A
Stroomverbruik	30 W (standby < 0,5 W)
Afmetingen (zonder voet)	580 x 376 x 41 mm
Afmetingen (met voet)	580 x 404 x 161 mm
Gewicht (zonder voet)	4,1 kg
Gewicht (met voet)	5 kg
Ondersteunde USB-formaten	Foto: JPG, PNG, BMP; Muziek: MP3, WMA, AAC; Film: MPEG1/2/4, MKV, Xvid; Tekst: TXT
Belangrijkste functies	Teletekst, EPG, ouderlijk toezicht, favorietenlijst, timer, ondertiteling
Bijgeleverde accessoires	Afstandsbediening, 2 AAA-batterijen, netadapter, voet, AV- en YPbPr-adapters
Onderhoud en reiniging	Voor reiniging stekker uittrekken; zachte, pluisvrije doek; geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan water; ventilatieafstand 10 cm; niet de behuizing openen
Klantenservice	Hotline: [phone] (Frankrijk); www.medion.fr

Veelgestelde vragen - MD 21124 P14075 MEDION

Hoe zet ik de televisie aan en uit?

Druk op de POWER-knop op het apparaat of op de ⏻-knop op de afstandsbediening. Om volledig uit te schakelen, zet u de hoofdschakelaar in de 'O'-stand.

Hoe sluit ik een antenne aan?

Sluit de antennekabel aan op de RF-aansluiting aan de achterkant van de televisie. Gebruik voor satelliet de DVB-S2-aansluiting. Zorg ervoor dat de antenne correct is gericht.

Hoe kan ik automatisch zenders zoeken?

Tijdens de eerste keer opstarten begeleidt de installatiewizard u. Ga anders naar het menu KANAAL > Automatisch zoeken en kies het antennetype (DVB-T, Kabel, Satelliet). Bevestig met OK.

Hoe gebruik ik de USB-functie?

Sluit een USB-apparaat aan op de USB-poort. Druk op INPUT en selecteer USB. U kunt foto's, muziek, films en tekstbestanden afspelen via het mediamenu.

Hoe activeer ik ouderlijk toezicht?

Ga naar het menu BLOKKEREN. Schakel Systeem blokkeren in en voer het wachtwoord in (standaard 0000). U kunt nu zenders vergrendelen of een leeftijdslimiet instellen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst en voldoende zijn opgeladen. Zorg ervoor dat de infraroodsensor niet wordt geblokkeerd. U kunt ook de knoppen op het apparaat gebruiken.

Hoe reinig ik het scherm?

Trek de stekker van de televisie uit het stopcontact. Gebruik een zachte, pluisvrije doek die licht vochtig is. Gebruik nooit oplosmiddelen of schurende producten. Veeg voorzichtig om krassen te voorkomen.

Hoe sluit ik een dvd-speler aan?

Gebruik een HDMI-kabel voor de beste kwaliteit, of een Péritel-kabel (SCART). U kunt ook de component-ingangen (YPbPr) of composiet-ingangen (AV) gebruiken met de meegeleverde adapters.

Hoe wijzig ik het beeldformaat?

Druk op de ASPECT-knop op de afstandsbediening om te schakelen tussen de modi: Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama. U kunt dit ook instellen in het menu BEELD > Beeldverhouding.

Waar vind ik de klantenservice?

Voor Frankrijk, neem contact op met de hotline op 02 43 16 60 30 (gratis oproep) of bezoek www.medion.fr. Voor assistentie buiten de garantie belt u 08 92 35 05 40 (€ 0,34/min).

GEBRUIKSAANWIJZING MD 21124 P14075 MEDION

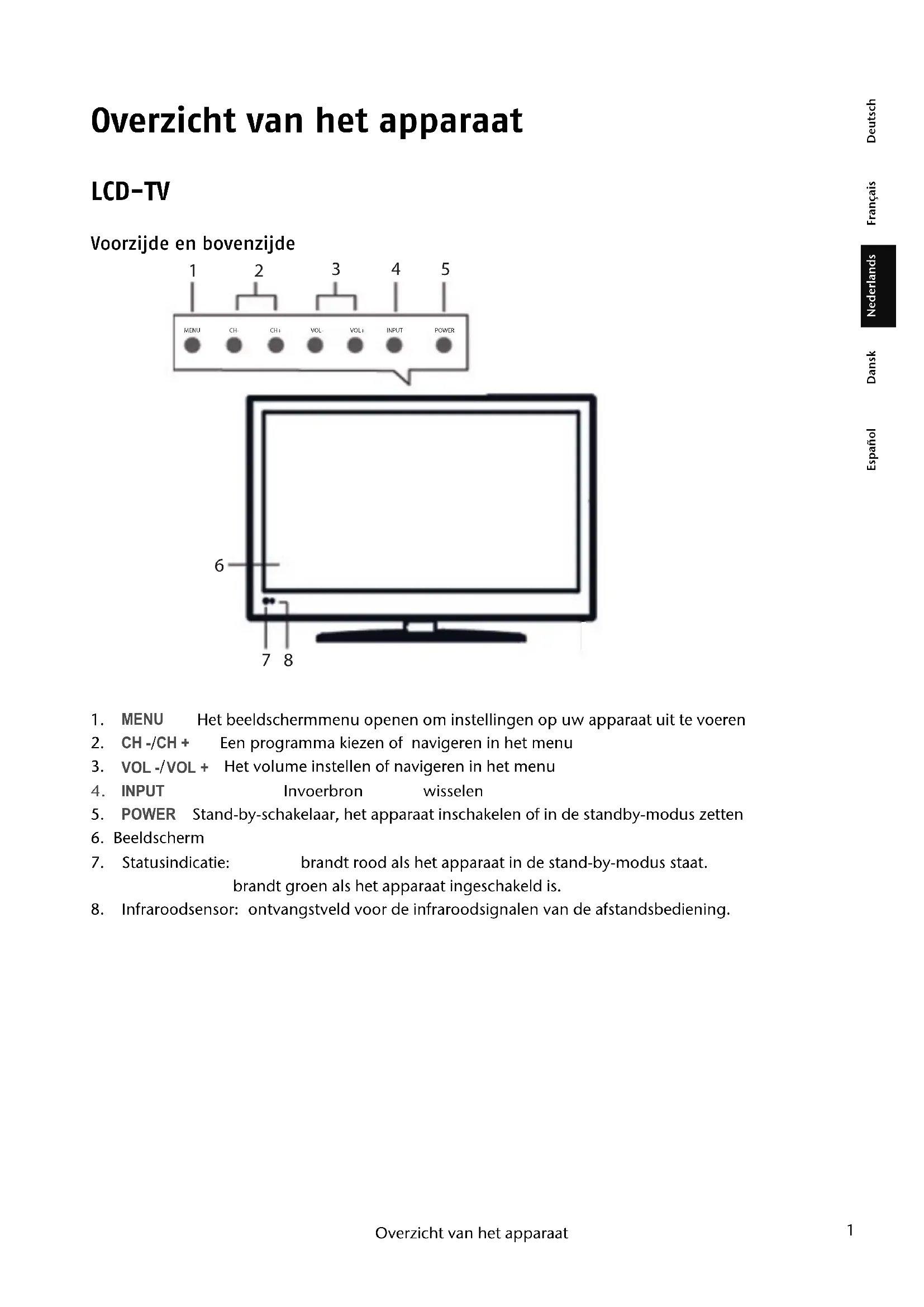

Overzicht van het apparaat

LCD-TV

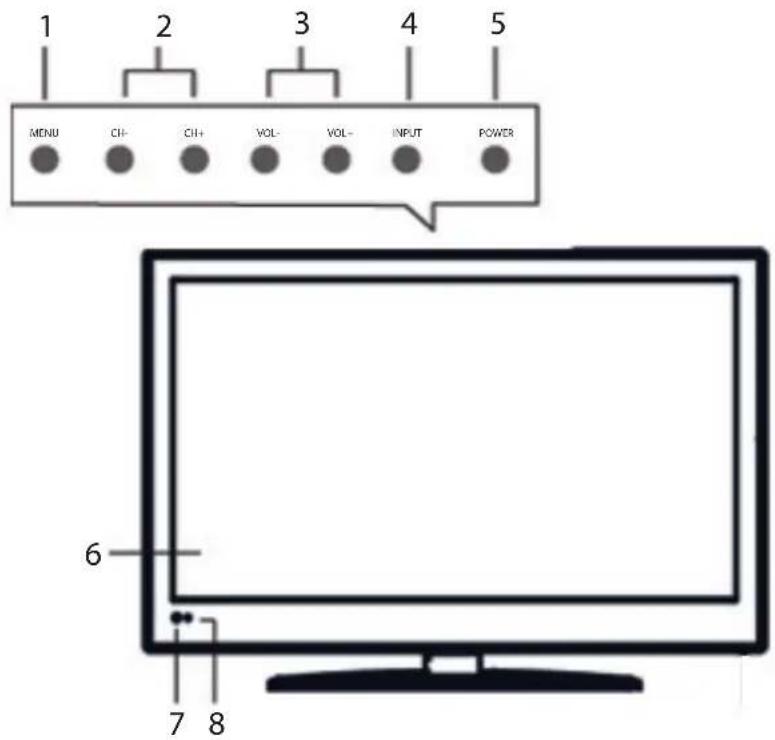

Voorzijde en bovenzijde

1 2 3 4 5 MENU CH- CH+ VOL- VOL- INPUT POWER 6 7 8

1. MENU Het beeldschermmenu openen om instellingen op uw apparaat uit te voeren
2. CH-/CH + Een programma kiezen of navigeren in het menu
3. VOL-/VOL + Het volume instellen of navigeren in het menu
4. INPUT Invoerbron wisselen
5. POWER Stand-by-schakelaar, het apparaat inschakelen of in de standby-modus zetten
6. Beeldscherm
7. Statusindicatie: brandt rood als het apparaat in de stand-by-modus staat. brandt groen als het apparaat ingeschakeld is.
8. Infraroodsensor: ontvangstveld voor de infraroodsignalen van de afstandsbediening.

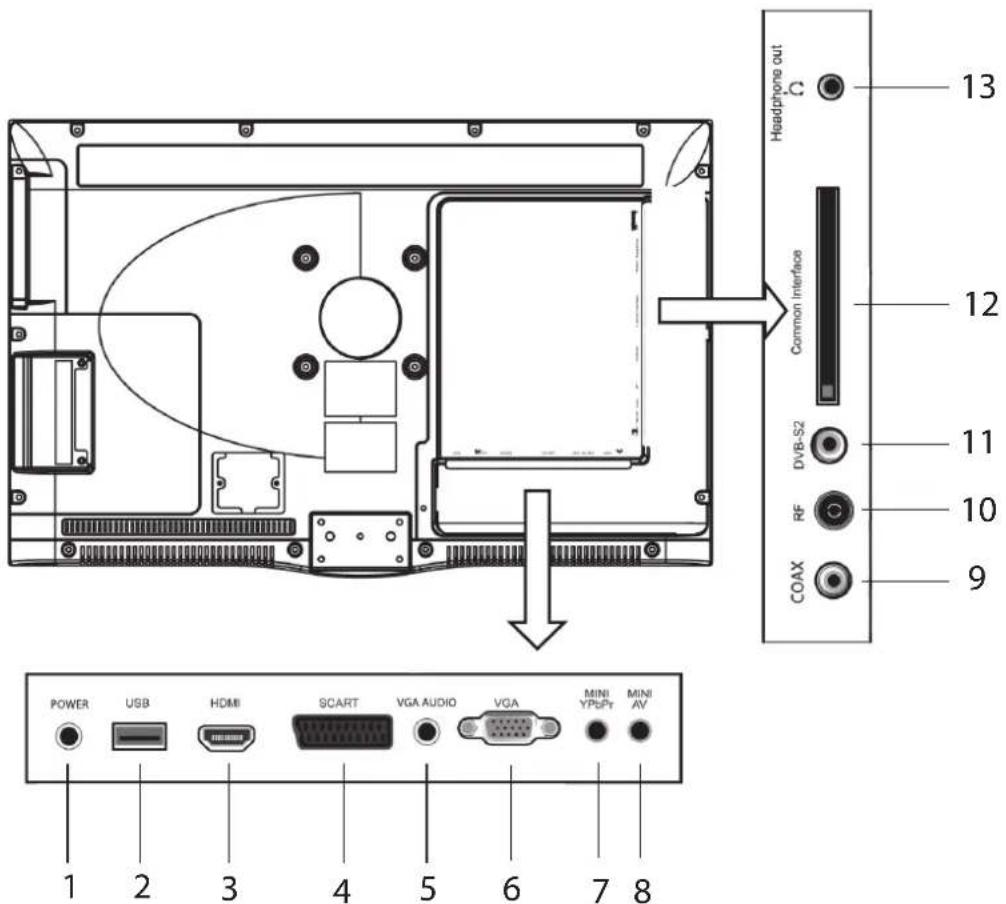

Achterzijde

Headphone out C 13 Common Interface 12 DVB-S2 11 RF 10 COAX 9 POWER USB HDMI SCART VGA AUDIO VGA MINI YPbPr MINI AV 1 2 3 4 5 6 7 8

1. POWER Netadapteraansluiting
2. USB USB-aansluiting voor mp3- en JPG-weergave
3. HDMI HDMI-aansluiting voor apparaten met HDMI-uitgang
4. SCART SCART-aansluiting
5. VGA AUDIO Audio-ingang voor PC-aansluiting
6. VGA VGA-aansluiting voor aansluiting van een pc
7. MINI YPbPr Componenten-ingang voor de aansluiting van apparatuur met componenten-uitgang
8. MINI AV Video-ingang tulp (geel)
9. Coax Digitale audio-uitgang (coax)
10. RF Voor het aansluiten van de antenne
11. DVB-S2 Voor het aansluiten van een satellietinstallatie (schotel)
12. Common Interface Sleuf voor common-interfacemodule
13. Headphone Out Voor het aansluiten van een hoofdtelefoon met 3,5 mm klinkstekker

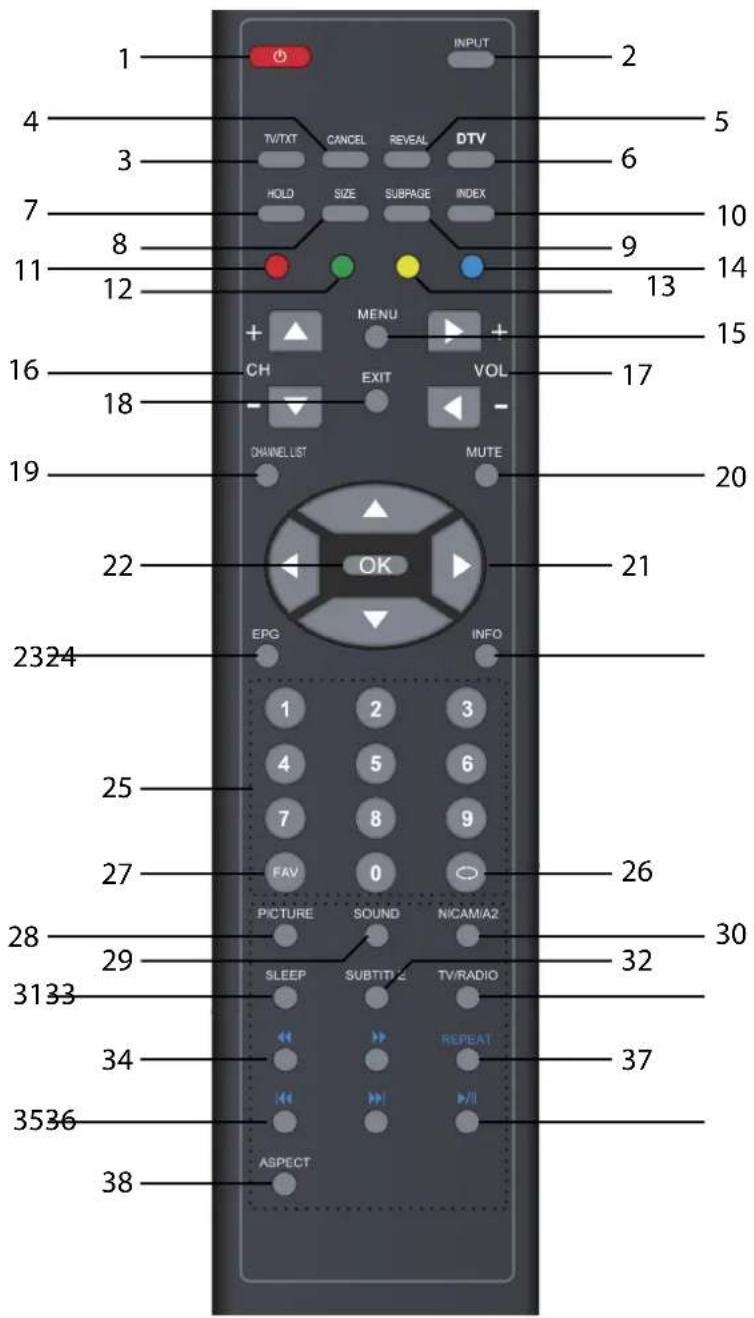

Afstandsbediening

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 CH MENU EXIT VOL CHANNEL LIST MUTE 20 21 22 OK 2324 EPG INFO 1 2 3 4 5 6 7 8 9 FAV 0 26 28 29 SLEEP SUBTITLE TV/RADIO 30 3133 34 REPEAT 37 3536 ASPECT 38

1. Stand-by, d.w.z. LCD-TV tijdelijk uitschakelen
2. INPUT Ingangssignaal van aangesloten apparaten selecteren.
3. TV/TXT Teletekst in- en uitschakelen
4. CANCEL Teletekst verlaten
5. REVEAL Teletekst: verborgen tekst weergeven
6. DTV Kiezen van het DTV-signaal
7. HOLD Teletekst: Pagina stilzetten
8. SIZE Teletekst: Pagina vergroten
9. SUBPAGE Teletekst: Subpagina openen
10. INDEX Teletekst: Startpagina openen
11. Rode knop Kleurknop voor het gebruik in teletekst

12. Groene Knop Kleurknop voor het gebruik in teletekst

13. Gele knop Kleurknop voor het gebruik in teletekst

14. Blauwe knop Kleurknop voor het gebruik in teletekst

15. MENU Menu openen en sluiten

16. CH+/- Zenderkeuzeknoppen

17. VOL+/- Geluidsvolume verhogen (+) of verlagen (-).

18. EXIT Menu verlaten

19. CHANNEL LIST Programmalijst weergeven

20. MUTE Geluid uitschakelen

21. ▼▲◀▶ Richtingknoppen

22. OK In bepaalde menu's selectie bevestigen. Wordt ook als ENTER gebruikt

23. EPG Digitaal tijdschrift voor televisieprogramma's en radioprogramma's (zenderafhankelijk)

24. INFO Voor het weergeven van informatie, zoals huidig zendernummer en beeldformaat

25. Cijferknoppen TV: Programmakeuze, teletekst: paginakeuze

26. Vorige televisiezender instellen

27. FAV Favorietenlijst weergeven

28. PICTURE Beeldmodus selecteren

29. SOUND Geluidsmodus selecteren

30. NICAM/A2 Geluid overschakelen

31. SLEEP Automatische uitschakelfunctie instellen, zie ook pagina 23.

32. SUBTITLE Ondertitelfunctie

33. TV/RADIO Overschakelen van tv- op radio-ontvangst

34. Media-modus: snel terugspoelen; snel doorspoelen

35. Media-modus: vorige titel/vorige hoofdstuk; Volgende titel/volgende hoofdstuk

36. ▶ Media-modus: play-knop - afspelen starten.

Media-modus: pauzeknop: afspelen onderbreken.

1. REPEAT Herhalen van het/de als laatste afgespeelde hoofdstuk/titel

2. ASPECT Beeldformaat wijzigen

Inhoud

Overzicht van het apparaat ....1

LCD-TV....1

Voorzijde en bovenzijde ....1

Achterzijde 2

Afstandsbediening....3

Inhoud....5

Instructies bij deze handleiding ....7

Normaal gebruik....7

Full HD 7

Inhoud verpakking....7

Veiligheidsadviezen 8

Veiligheid....8

Plaats van opstelling 8

Reparaties....9

Omgevingsomstandigheden....9

Voeding....9

Omgaan met batterijen....10

Informatie over de conformiteit....10

Ingebruikname 11

Uitpakken 11

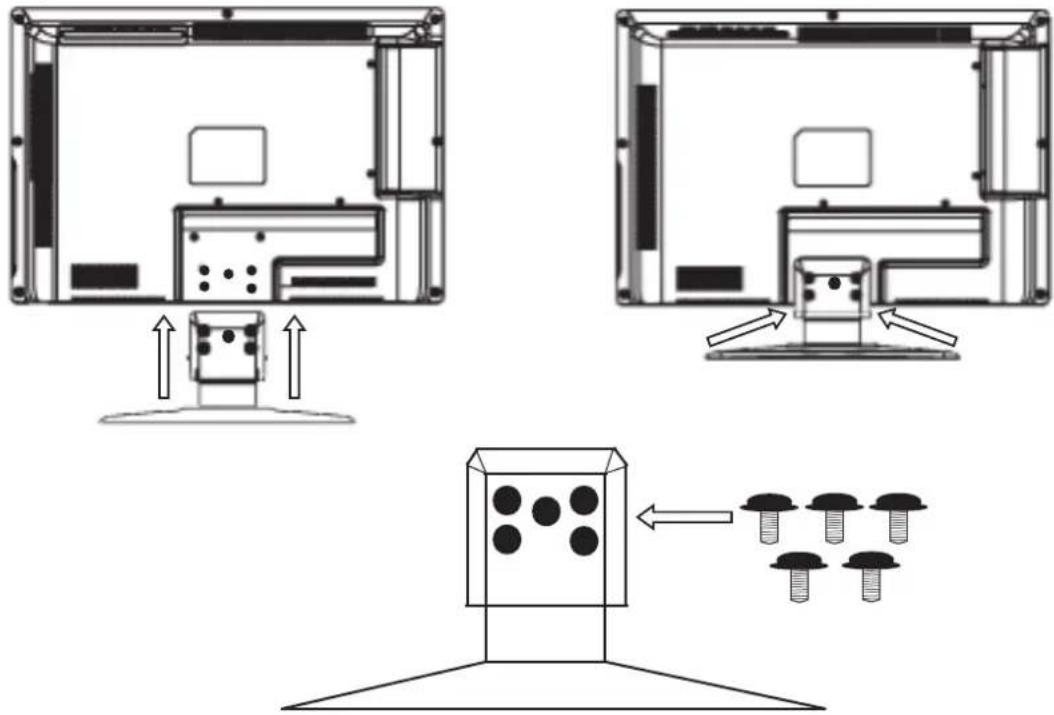

Montage....11

Batterijen in de afstandsbediening zetten....11

Antenne aansluiten....12

Voeding aansluiten 12

LCD-TV in- en uitschakelen 12

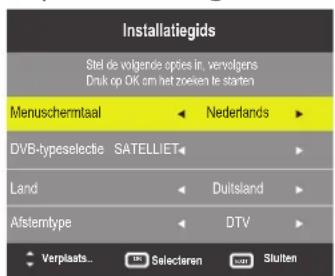

Na de eerste inschakeling....12

Zenderkeuze....13

Geluidsinstellingen 13

Beeldinstellingen 14

Info laten weergeven 14

Favorietenlijsten openen....14

Bron kiezen....15

De USB-modus 16

Aanwijzingen voor het gebruik van USB....16

Van de TV- naar de USB-modus gaan 16

USB menusysteem....16

Teletekst 17

De bediening van teletekst....17

Pagina's kiezen 17

Gekleurde knoppen....17

SUBPAGE....17

Handige teleteksteigenschappen ....17

INDEX 17

HOLD....17

REVEAL 17

SIZE 18

CANCEL....18

Basisinstellingen in het OSD-menu 19

Navigeren in het menu....19

Menusysteem....20

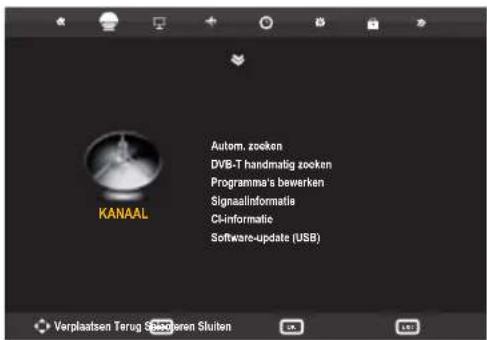

Menu KANAAL 20

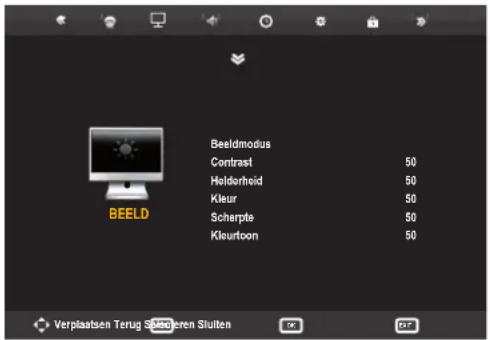

Menu BEELD 22

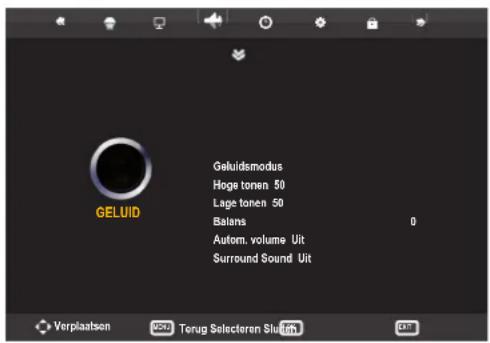

Menu GELUID 22

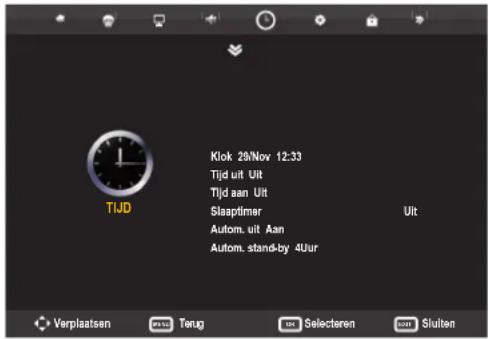

Menu Tijdzone 23

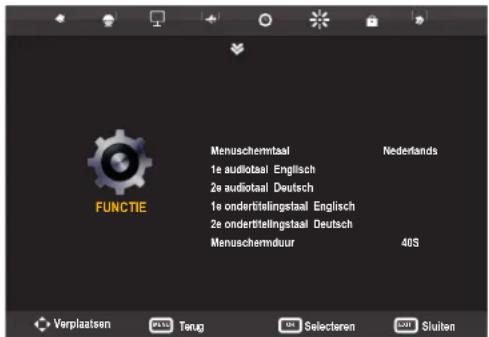

Menu FUNKTIE 23

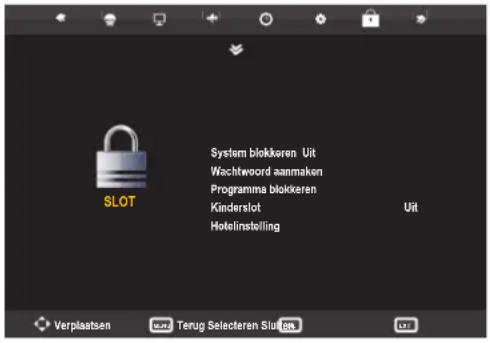

Menu SLOT 24

Apparaten aansluiten....26

Hoofdtelefoon....26

Digitale versterker via coax-aansluiting 26

DVD-speler aansluiten 26

Videorecorder aansluiten....27

DVD-recorder aansluiten 27

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten 27

DVD- of videorecorder en satellietontvanger aansluiten.... 28

Camcorder aansluiten 28

Met een stereo-cinch-kabel en een video-cinch-kabel 28

Apparaat met HDMI- of DVI-uitgang aansluiten 28

Extern apparaat met HDMI-uitgang 28

Extern apparaat met DVI-uitgang aansluiten 28

PC aansluiten 29

Problemen oplossen....30

Hebt u nog verdere ondersteuning nodig? 31

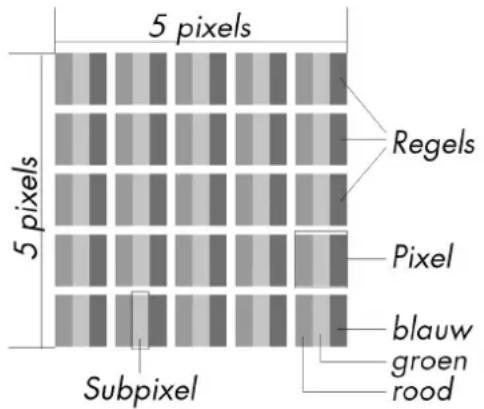

Pixelfouten 32

Reinigen 33

Verwijdering als afval....33

Verpakking 33

Toestel 33

Batterijen 33

Alle rechten voorbehouden.

Deze handleiding wordt auteursrechtelijk beschermd. Alle rechten voorbehouden. Vermenigvuldiging in mechanische, elektronische of elke andere vorm zonder de schriftelijke toestemming van de fabrikant is verboden.

Het copyright berust bij het bedrijf Medion®.

Instructies bij deze handleiding

Lees deze handleiding nauwkeurig door en volg alle aangegeven instructies. Zo bent u verzekerd van een betrouwbare bediening en een lange levensduur van uw LCD-TV. Houd deze handleiding steeds binnen handbereik in de buurt van uw LCD-TV. Bewaar de bedieningshandleiding goed zodat u deze bij het verkopen van de LCD-TV kunt doorgeven aan de nieuwe eigenaar.

Normaal gebruik

• Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken een uitbreiding van de ontvangst- en weergavebronnen (receiver, DVD-speler, DVD-recorder, videorecorder, pc, enz.) mogelijk.
• Dit toestel is uitsluitend geschikt voor gebruik in droge binnenruimten.
• Dit toestel is niet geschikt als datascherm voor kantoorgebruik.
• Dit toestel is bedoeld voor privé-gebruik en niet voor toepassing in de zware industrie. Het gebruik onder extreme omgevingsomstandigheden kan tot beschadiging van uw toestel leiden.

Full HD

Uw LCD-TV is voorzien van de functie „Full HD“. Dit betekent dat uw televisietoestel in principe beelden met een hoge definitie (HDTV) kan weergeven.

Hiervoor dient een HDTV-signaal van een externe set-top-box (HD-STB) naar de LCD-TV te worden gezonden.

Inhoud verpakking

Controleer de verpakking op volledigheid en stel ons binnen 14 dagen na de aanschaf op de hoogte van eventuele ontbrekende onderdelen.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

De verpakking bevat de onderstaande onderdelen:

• LCD-TV
• Afstandsbediening incl. 2 batterijen van type R03 (AAA) 1,5V
• AV-adapterkabel
• YPbPr- adapterkabel
• Netsnoer
  • Netadapter model KPA-040F
• Voet
• Documentatie

Veiligheidsadviezen

Veiligheid

• Zorg ervoor dat kinderen niet met het toestel kunnen spelen. Dit toestel mag niet worden gebruikt door personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens en/of met een tekort aan ervaring en/of kennis, tenzij dit gebeurt onder toezicht van een voor hun veiligheid verantwoordelijke persoon, of tenzij zulke personen instructies hebben gekregen over het juiste gebruik van de TV.
• Houd het verpakkingsmateriaal, zoals bijv. folie, uit de buurt van kinderen. Bij onjuist gebruik is er gevaar voor verstikking.
• Open nooit de behuizing van de TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• Stop geen voorwerpen via de sleuven en openingen in de TV (gevaar voor elektrische schokken, kortsluiting en brand)!
• De sleuven en openingen van de TV dienen voor de ventilatie. Dek deze openingen niet af (gevaar voor oververhitting of brand)!
• Oefen geen druk uit op het display. Het beeldscherm kan daardoor breken.
• De afstandsbediening is voorzien van een klasse 1 infrarooddiode. Kijk niet in de infrarooddiode met behulp van optische instrumenten!
• Let op! Bij een gebroken beeldscherm is er kans op letsel. Trek beschermende handschoenen aan, pak de scherven in en stuur deze voor vakkundige verwijdering naar uw Service Center. Was vervolgens uw handen met zeep aangezien niet kan worden uitgesloten dat er chemicaliën zijn vrijgekomen.
• Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadigingen te voorkomen.

• Neem contact op met de klantenservice als:

• het netsnoer deels verbrand of beschadigd is

• er vloeistof in de TV is gekomen
  – de TV niet naar behoren werkt
  – de TV gevallen is of de behuizing beschadigd is

Plaats van opstelling

• Nieuwe toestellen geven gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volledig ongevaarlijk geur af, die na verloop van tijd steeds minder wordt. Om de mogelijke overlast zoveel mogelijk te beperken adviseren wij u de ruimte regelmatig te luchten. Bij de ontwikkeling van dit product is ervoor gezorgd ruim binnen de geldende grenswaarden te blijven.
• Houd uw TV en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, hitte en directe straling van de zon. Als deze instructies worden genegeerd kan dit tot storingen of tot beschadiging van de TV leiden.
• Gebruik de TV niet in de buitenlucht, aangezien invloeden van buitenaf, zoals regen, sneeuw, enz. schade kunnen toebrengen aan de TV.
• Bescherm het toestel tegen druipend en spattend water. Zet geen voorwerpen die zijn gevuld met vloeistof (vazen of iets dergelijks) op de TV. Het voorwerp kan omvallen, en de combinatie van vloeistof en elektriciteit kan gevaarlijk zijn..
• OPGELET! Voorkom brand en zet kaarsen en andere brandende voorwerpen nooit in de nabijheid van dit toestel.
• Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom de TV aan voor voldoende ventilatie.
• Zet alle onderdelen op een stabiele, vlakke en trillingvrije ondergrond zodat de TV niet kan vallen.
• Vermijd verblindingseffecten, weerspiegelingen en te sterke contrasten tussen licht en donker om uw ogen te sparen.

- De optimale kijkafstand is 5 maal de beeldschermdiagonaal.

Reparaties

• Laat de reparatie van uw TV uitsluitend over aan gekwalificeerd vakpersoneel.
• Indien een reparatie is vereist neemt u uitsluitend contact op met onze geautoriseerde servicepartners.
• Er mogen alleen door de fabrikant aanbevolen reserveonderdelen worden gebruikt. Door het gebruik van niet-aanbevolen reserveonderdelen kan het toestel beschadigd raken..

Omgevingsomstandigheden

• De TV kan worden gebruikt bij een omgevingstemperatuur van +5 °C tot +35 °C en een relatieve luchtvochtigheid van 20 - 85 % (zonder condensvorming).
• In uitgeschakelde toestand kan de TV worden opgeslagen bij een temperatuur tussen -20 °C en +60 °C.
• Zorg voor een afstand van minimaal één meter tussen de TV en hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoons enz.) om functiestoringen te vermijden.
• Wacht nadat u de TV hebt vervoerd zo lang met de ingebruikname tot de TV op de omgevingstemperatuur is gekomen. Bij grote schommelingen in de temperatuur of luchtvochtigheid kan er door condensatie in de TV vochtvorming optreden waardoor kortsluiting kan ontstaan.
• Trek tijdens onweer of als de TV langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antennekabel uit de antenneaansluiting.

Voeding

Let op

Ook bij uitgeschakelde aan/uit-schakelaar staan onderdelen van de TV onder spanning. Onderbreek de stroomvoorziening van uw TV of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te trekken.

• Open nooit de behuizing van het toestel. Bij een geopende behuizing is er levensgevaar door een elektrische schok.. De behuizing bevat geen onderdelen die onderhoud vereisen.
• Gebruik uitsluitend de bijgeleverde netadapter (model: ISO KPA-040F).
• Sluit de TV alleen aan op een geaard stopcontact, 220 - 240 V \~ 50 Hz. Als u niet zeker bent van de spanning op de plaats van de installatie neemt u contact op met het energiebedrijf.
• Het stopcontact moet zich in de buurt van de TV bevinden en moet gemakkelijk bereikbaar zijn.
• Onderbreek de stroomvoorziening van de TV door de stekker van het netsnoer uit het stopcontact te trekken.
• Wij adviseren omwille van de extra veiligheid een overspanningsbeveiliging te gebruiken, zodat uw TV beschermd is tegen beschadiging door spanningspieken of blikseminslag op het stroomnet.
• Leg kabels en snoeren zo dat niemand erop kan trappen of erover kan struikelen.
• Plaats geen voorwerpen op kabels en snoeren, deze kunnen daardoor beschadigd raken..

Omgaan met batterijen

Batterijen kunnen brandbare stoffen bevatten. Bij onoordeelkundige behandeling kunnen batterijen leeglopen, sterk verhit raken, ontbranden of zelfs exploderen, hetgeen tot persoonlijk letsel of schade aan uw toestel kan leiden.

Houd u beslist aan de volgende adviezen:

- Houd batterijen uit de buurt van kinderen.

Bij inslikken van batterijen moet onmiddellijk contact worden opgenomen met de huisarts.

• Laad batterijen nooit op (tenzij dit uitdrukkelijk staat aangegeven).
• Ontlaad de batterijen nooit te snel.
• Sluit de batterijen nooit kort.
• Stel de batterijen nooit bloot aan overmatige hitte door zonlicht, vuur of dergelijke!
• Demonteer of vervorm de batterijen niet.

U kunt gewond raken aan handen of vingers of batterijvloeistof kan in contact komen met ogen of huid. Als dit gebeurt spoelt u de betreffende plekken schoon met ruim schoon water en raadpleegt u uw huisarts.

• Vermijd harde stoten en schokken.
• Draai nooit de polariteit om.
• Let erop dat de plus- (+) en minpool (-) juist zijn geplaatst zodat kortsluiting wordt vermeden.
• Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar. Dit kan storingen in de TV veroorzaken. Bovendien zou de zwakkere batterij te sterk worden ontladen.
• Verwijder lege batterijen onmiddellijk uit het apparaat.
• Haal de batterijen uit het apparaat als u dit langere tijd niet gebruikt.
• Vervang alle lege batterijen in een toestel tegelijk door nieuwe batterijen van hetzelfde type.
• Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.
  • Maak de contacten van het apparaat en de nieuwe batterijen zo nodig eerst schoon.

Informatie over de conformiteit

De TV voldoet aan de vereisten van elektromagnetische compatibiliteit en elektrische veiligheid.

Het toestel voldoet aan de Europese norm ISO 9241-307 (pixelfoutklasse II) (zie pag. 32).

Uw toestel voldoet aan de basisvereisten en de relevante voorschriften van de EMV-richtlijnen 2004/108/EG en de richtlijn voor laagspanningsystemen 2006/95/EG.

Dit toestel voldoet aan de basisvereisten en de relevante regelingen van de richtlijn Ecodesign 2009/125/EG.

Ingebruikname

Opgelet!

Lees zorgvuldig het hoofdstuk "Veiligheidsadviezen" op pagina 8 voordat u het toestel in gebruik neemt.

Uitpakken

• Kies een geschikte plaats om het apparaat op te stellen.
• Open de doos heel voorzichtig om te voorkomen dat het toestel beschadigd raakt. Dit kan gebeuren als een mes met lang lemmet wordt gebruikt om de doos te openen.
• In de verpakking bevinden zich verschillende kleine onderdelen (batterijen, schroeven, enz.). Houd deze uit de buurt van kinderen. Er is sprake van inslikkingsgevaar.
• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het televisietoestel te transporteren.

LET OP!

Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking!

Montage

Bevestig de voet zoals op de tekening afgebeeld met de daarvoor bedoelde schroeven. Voer deze stap uit voor de aansluiting van de LCD-TV.

• Open het klepje van het batterijvak op de achterzijde van de afstandsbediening.
  Leg twee batterijen type R03 (AAA) 1,5 V in het batterijvak van de afstandsbediening. Let bij het plaatsen op de polariteit van de batterijen (aangegeven in het batterijvak).
• Zet het klepje van het batterijvak weer terug.

Opmerking

Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders beschadigd kunnen raken door leeglopende batterijen.

Antenne aansluiten

Uw LCD-TV ondersteunt verschillende antennesignalen. Gebruik daarvoor de aansluiting RF en DVB-S2.

U kunt de volgende beeldsignalen invoeren:

• via een analoge huisantenne,
• via een DVB-T* antenne of
• via DVB-C kabelaansluiting
• via DVB-S satelliaansluiting

▶ Steek een antennekabel van ofwel de huisantenne of van de DVB-T-antenne in de antenneaansluiting op de LCD-TV.

Belangrijk!

Om gecodeerde/betaalzenders te kunnen ontvangen is een daarvoor bedoelde kaart nodig. Zet daarvoor een CAM-module (in de vakhandel verkrijgbaar) in het daarvoor bedoelde slot (Common Interface). In deze CAM-module steekt u vervolgens de kaart van uw aanbieder. Lees hiervoor ook de beschrijving op pagina 20.

Voeding aansluiten

• Sluit het netsnoer aan op de voedingaansluiting van uw TV.
  ▶ Steek de netstekker in een goed bereikbaar stopcontact 220 - 240 V \~ 50 Hz.

LCD-TV in- en uitschakelen

Zet de netschakelaar in de stand „I“ zodat de lcd-tv stroom krijgt. Het apparaat gaat naar de modus stand-by en de indicatie op de voorzijde brandt rood.
- Om het apparaat in te schakelen drukt u ofwel op de knop ⏻ op de afstandsbediening of op de knop POWER op het apparaat. De indicatie op de voorzijde brandt nu groen.
Met de knop ⏻ of POWER zet u het apparaat weer in de modus stand-by. In deze modus wordt nog wel stroom verbruikt.
▶ Met de netschakelaar zet u het apparaat helemaal uit.

Na de eerste inschakeling

Als u het toestel voor de eerste keer inschakelt ziet u Installatiegids. Door het indrukken van MENU en viermaal de 8 kunt u deze op elk moment opnieuw weergeven.

Installatiegids Stel de volgende opties in, wenvolgens Druk op OK om het zoeken te starten Menuschermaal Nederlands DVB-typeselectie SATELLIET Land Duitsland Afsterntype DTV Verplasts... Selecteren Sluiten

▶ Kies de taal.

• Kies een type invoer (ANTENNE, KABEL, SATELLIET).
  Kies het gewenste land. De landinstelling is van invloed op de volgorde waarin de zenders worden opgeslagen.
• Kies een zoekmodus (Analog, DTV, ATV + DTV).

Als u alles hebt ingesteld, bevestigt u uw selectie met OK. Vervolgens start het zenderzoeken. Met de knop MENU kunt u dit voortijdig afbreken.

Opmerking

Denk eraan om een DVB-T-antenne aan te sluiten als u digitale programma's wilt zoeken.

Zenderkeuze

• Om een zender te kiezen drukt u ofwel op een van de knoppen CH ▼ ▲ (op het apparaat of op de afstandsbediening) of kiest u de zender rechtstreeks via een cijferknop. Voor een twee- of driecijferige getal voert u de cijfers direct na elkaar in.
• Met de knop ⊕kiest u de laatste weergegeven zender.

Geluidsinstellingen

• Met de volumeknoppen VOL ◀ op de afstandsbediening of op het apparaat verhoogt of verlaagt u het volume.
• Om het geluid geheel uit en weer in te schakelen drukt u op de knop MUTE Geluid dempen.
  Met de knop NICAM/A2 stelt u de audiotaal in, voor zover de actuele uitzending de DUAL-modus ondersteunt (bijv. bij tweetalige uitzendingen).
  ▶ Met de knop SOUND kiest u de geluidsmodus: Standaard, Muziek, Film, Sport, Gebruiker.

Beeldinstellingen

Met de knop PICTURE kiest u tussen de beeldmodi: Standaard, Zacht, Gebruiker, Dynamisch. De instelling Gebruiker wordt ingesteld in het menu BEELD > Beeldmodus.
▶ Afhankelijk van de uitzending worden beelden in het formaat 4 : 3 of 16 : 9 uitgezonden. Met de knop ASPECT kunt u het beeldformaat aanpassen:

AutoHet weergegeven formaat wordt automatisch op het ingangssignaal ingesteld.
4:3Voor de onvervormde weergave van het beeld in 4 : 3-formaat.
16:9Voor de onvervormde weergave van het beeld in 16 : 9-formaat.
Zoom 1Het beeld wordt uitgerekt tot aan de boven- en onderrand van het beeldscherm.
Zoom 2Uitgebreid zoomniveau van Zoom 1. Het beeld wordt nog extra naar links en rechts uitgerekt.
PanoramaHier kunt u de linker en rechter zijde van een normaal beeld (beeldverhouding 4 : 3) uitrekken; daarbij wordt het beeldscherm gevuld zonder dat het beeld er onnatuurlijk gaat uitzien.

Deze instelling van het beeldformaat kunt u ook wijzigen in het menu BILD > Beeldverhouding.

Opmerking:

Houd er rekening mee dat afhankelijk van de ingestelde beeldbron niet alle beeldformaten beschikbaar zijn.

Info laten weergeven

▶ Druk op de knop INFO om de volgende actuele instellingen weer te geven:

• Zenderplaats
• Kleursysteem
• Geluidssysteem

- Dezelfde informatie krijgt u bij het overschakelen naar een andere zender.

Favorietenlijsten openen

In het menu KANAAL > Programma's bewerken kunt u afzonderlijke zenders in een favorietenlijst zetten (zie pagina 20).

▶ Druk op de knop FAV om de favorietenlijst te laten weergeven.
Kies met de navigatieknoppen ▲▼ een zender.

Bron kiezen

Met de knop INPUT op het apparaat opent u de selectielijst van de bronnen. De volgende bronnen zijn beschikbaar:

DTV TV-modus (digitaal antennesignaal)

KABEL TV-modus (digitaal kabelsignaal)

SATELLIET TV-modus (digitaal satellietsignaal)

Analoog TV-modus (analoog antennesignaal)

SCART Apparaat op de SCART-aansluiting

YPBPR Apparatuur met componenten-uitgang op de componenten-ingang

PC PC op de PC-IN-ingang

HDMI Apparaat op de HDMI-ingang

AV Apparaat op de AV-ingang

USB USB-opslagapparaat op de USB-ingang

Met de navigatieknoppen ▼▲ gaat u naar de gewenste bron.

▶ Bevestig uw keuze met de knop OK.

De USB-modus

De USB-aansluiting wordt aangestuurd via de Media-modus

Aanwijzingen voor het gebruik van USB

• Bepaalde soorten USB-apparatuur (MP3-spelers, externe harde schijf) zijn mogelijk niet met deze LCD-TV compatibel.
• Sluit het USB-apparaat rechtstreeks aan. Gebruik geen afzonderlijke kabel, dit kan compatibiliteitsproblemen geven.
• Trek het USB-apparaat niet uit de aansluiting terwijl er een bestand wordt weergegeven.
• Het snel aansluiten en weer afsluiten van USB-apparatuur is gevaarlijk. Het USB-apparaat daarom niet meermalen snel achter elkaar in- en uitpluggen. Daardoor kan er schade optreden aan het USB-apparaat en met name aan de LCD-TV zelf.

Van de TV- naar de USB-modus gaan

• Met de knop INPUT op het apparaat opent u de selectielijst van de bronnen.
  ▶ Met de navigatieknoppen ▼▲ gaat u naar USB.
  ▶ Bevestig uw keuze met de knop OK.

- Als u naar de tv-modus terug wilt herhaalt u deze procedure en kiest u in plaats van USB de optie ATV of DTV, afhankelijk van het betreffende antennesignaal.

USB menusysteem

Als u een USB-gegevensdragers op de televisie hebt aangesloten en de bron op Media hebt gezet kunt u kiezen tussen de 4 onderstaande media:

• FOTO - voor de weergave van fotobestanden
• MUSIEK - voor het afspelen van muziekbestanden
  • FILM - voor het afspelen van films
• TEKST - voor de weergave van teksten (*.txt)

Afhankelijk van de gekozen optie kunt u kiezen uit verschillende functies. Deze worden in het onderste deel van het beeldscherm weergegeven.

Teletekst

Teletekst is een gratis service, die door de meeste televisiestations wordt uitgezonden en actuele informatie zoals nieuws, weer, televisieprogramma's, aandelenkoersen, ondertiteling en andere thema's biedt.

De bediening van teletekst

Voor de bediening van teletekst heeft uw afstandsbediening speciale teletekst-knoppen.

▶ Selecteer een televisiezender die teletekst uitzendt.
Druk eenmaal op de knop TV/TXT om de basis-/indexpagina van teletekst weer te geven.
Druk opnieuw op de knop TV/TXT om teletekst transparant weer te geven (het televisiebeeld wordt op de achtergrond weergegeven).
Druk opnieuw op de knop TV/TXT om weer naar de TV-modus te gaan.

Pagina's kiezen

▶ Voer met de cijferknoppen het uit drie cijfers bestaande nummer van de gewenste teletekstpagina in. Het nummer van de geselecteerde pagina wordt in de linkerbovenhoek van het beeldscherm weergegeven. De teletekstteller zoekt tot het gekozen paginanummer gevonden is.
▶ Met de navigatieknoppen ▼ ▲ bladert u vooruit en achteruit door de teletekstpagina's.

Gekleurde knoppen

Als op de onderste beeldrand gekleurde velden of teksten worden weergegeven kunt u die inhoud direct kiezen door het indrukken van de betreffende gekleurde knoppen rood, groen, geel en blauw.

SUBPAGE

Sommige teletekstpagina's hebben subpagina's. Op de onderste beeldrand wordt bijv. 1/3 weergegeven. De subpagina's worden met tussenpozen van ca. een halve minuut na elkaar weergegeven. U kunt de subpagina's ook zelf openen door op de knop SUBPAGE te drukken. Met de navigatieknoppen ◀▶ kunt u door de subpagina's bladeren.

Handige teleteksteigenschappen

INDEX

▶ Met de knop INDEX kiest u de hoofdpagina van teletekst.

HOLD

De teletekstpagina die u gekozen hebt, bevat mogelijk meer informatie dan er op een beeldscherm past. In dat geval wordt de informatie onderverdeeld over meerdere subpagina's. De subpagina's worden met regelmatige tussenpozen doorgebladerd.

Druk op de knop HOLD om het automatische doorbladeren te voorkomen.
Druk opnieuw op de knop HOLD om het automatische doorbladeren weer toe te staan.

REVEAL

• Om verborgen informatie als bijv. de oplossingen van raadsels, puzzels of quizzen weer te geven, drukt u eenmaal op de knop REVEAL
• Het nogmaals indrukken van de knop REVEAL verbergt de antwoorden weer.

SIZE

Met deze functie wordt de teletekstinformatie op dubbele grootte weergegeven.

Druk op de knop SIZE om de bovenste helft van de pagina te vergroten.
Druk opnieuw op de knop SIZE om de onderste helft van de pagina vergroot weer te geven.
- Door het nogmaals indrukken van de knop SIZE krijgt teletekst weer de normale grootte.

CANCEL

Als u in de teletekstmodus op de knop CANCEL drukt, schakelt de televisie het teletekstbeeld naar de achtergrond. Hiermee kunt u wachttijden tot aan de weergave van de gewenste pagina overbruggen.

▶ Selecteer het gewenste paginanummer in de teletekstmodus.
Druk op de knop CANCEL om naar de tv-modus te gaan, terwijl u op de teletekstpagina wacht.
Zodra de gewenste pagina is gevonden, wordt het paginanummer weergegeven.
▶ Druk opnieuw op de knop CANCEL om de gewenste pagina weer te geven.

Basisinstellingen in het OSD-menu

Via het OSD-menu (On Screen Display) kunt u bepaalde parameters van de LCD-TV instellen.

Navigeren in het menu

▶ Druk op de knop MENU om het OSD in te schakelen.
Op de bovenrand worden de mogelijke instellingen weergegeven.
▶ Met de navigatieknoppen ◀ ▶ kiest u de opties uit het hoofdmenu.
▶ Met ▼ gaat u naar de menuopties.
▶ Met de navigatieknoppen ◀ ▶ kiest u de opties van een menu.
Met de knop MENU gaat u terug naar het hoofdmenu.
▶ Met de navigatieknop ▶ opent u een submenu (niet in elk menu aanwezig).
Met de knop MENU gaat u naar het bovenliggende menu terug.
- Met de knop MENU sluit u het menu en bevestigt u tegelijkertijd de keuze.

▶ Met de navigatieknoppen ◀ ▶ stelt u een gewenste waarde in of maakt u een andere keuze.

Houd er rekening mee, dat het menu automatisch na een paar seconden sluit als er geen knop wordt ingedrukt.

U kunt de volgende hoofdmenu's kiezen

• Menu KANAAL
• Menu BEELD
• Menu GELUID
• Menu Tijdzone
• Menu FUNCTIE
• Menu SLOT

Opmerking

Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm.

Opmerking

Afhankelijk van de gekozen bron zijn niet alle menu's beschikbaar. Om niet beschikbare menu's te openen moet u eerst van bron wisselen.

Menusysteem

Menu KANAAL

KANAAL Autom. zoeken DVB-T handmatig zoeken Programma's bewerken Signaalinformatie CI-informatie Software-update (USB) Verplaatsen Terug Sooderen Sluiten

Menuoptie	Instelling
Autom. zoeken	Hier voert u een zenderzoekprocedure uitU kunt kiezen uit verschillende zoekopties.Als u de zoekoptie hebt gekozen drukt u op OK om de zenderzoekfunctie te starten.Met MENU kunt u het zoeken voortijdig afbreken. In dat geval worden de gevonden kanalen niet opgeslagen.
DVB-T handmatig zoeken	Hier kunt u een handmatige programmering voor afzonderlijke zenders in de DVB-T-modus uitvoeren als het inkomende signaal van de antenne komt.
KABEL handmatig afstemmen	Hier kunt u een handmatige programmering voor afzonderlijke zenders in de DVB-C-modus uitvoeren als het inkomende signaal van de kabel komt.Deze optie is alleen beschikbaar als eerder een automatische afstemming via de kabel is uitgevoerd.
ATV handmatig zoeken	Hier kunt u een handmatige programmering voor afzonderlijke zenders in de ATV-modus uitvoeren.
	Opslaan nar	Kies hier de zenderplaats waar u uw instellingen wilt opslaan.
	Tv-norm	BG, DK, L, I. Voor Duitsland is het geluidssysteem BG ingesteld.
	Huidig kanaal	Kies hierbij de zender die u wilt bewerken.
	Zoeken	Begin met ◀ ► het zoeken van zenders.
	Fijn afstemmen	Voer met ◀ ► de fijnregeling uit.
Programma's bewerken	Hier ziet u de actueel opgeslagen zenders. Voor elke zender kunt u de volgende instellingen uitvoeren.
	WissenKies de zender die u wilt verwijderen en druk op de rode knop.Druk op de knop ◀ Ja als u zeker weet dat u de zender wilt verwijderen. Druk op de knop ► Nee, als u de procedure wilt afbreken.
	Verplaa..Kies de zender en druk op de gele knop. Verplaats de zender met ▲▼ naar de gewenste plaats en druk nogmaals op de gele knop. De andere zenders worden op dezelfde manier verschoven.
	Oversla..Kies de zender die u bij het doorbladeren van de zenders via de knoppen CH▲▼ wilt overslaan en druk op de blauwe knop.
	De zender kan nog steeds met de cijferknoppen gekozen worden.
	FavOm een zender in een favorietenlijst op te slaan markeert u deze en drukt u op de knop FAV. De favorietenlijsten opent u met de knoppen van de afstandsbediening.Zie ook p. 14
Signaalinformatie	Hier wordt de signaalinformatie van de ingestelde zender weergegeven.Deze optie is alleen in de DTV-modus beschikbaar.
CI-informatie	Als u een betaalkanaal wilt bekijken moet u zich vooraf bij de betreffende aanbieder aanmelden. Na het aanmelden krijgt u van uw aanbieder een Conditional Access Modules (CAM-module) en een speciale kaart. Aanwijzingen voor de instellingen vindt u in de bij de module geleverde documentatie.Installeer de CI-component op volgende manier in uw televisie:Schakel de televisie uit en trek de stekker uit het stopcontact.Zet vervolgens de CAM-module in de aansluiting op de zijkant van de LCD-TV.Vervolgens zet u de kaart in.OpmerkingLet op dat u de CI-module alleen mag inzetten of uitnemen als het apparaat in de modus STAND-BY staat of wanneer de stekker uit het stopcontact is.De CAM-module moet correct worden ingezet; verkeerdom kan hij niet ingeschoven worden. De CAM-module of de televisie kan beschadigd raken als u probeert de CAM-module geforceerd in te steken.Sluit de voeding van de tv aan, schakel de tv in en wacht een moment tot de kaart herkend wordt.Bij verschillende CAM-modules zijn er enkele instelstappen nodig die u kunt uitvoeren in het menu CI-informatie.
Software-update(USB)	Bij deze menuoptie kan een software-update worden uitgevoerd via de USB-aansluiting.
Antenne instellen	Hier kiest u de satelliet waarop uw satellietschotel gericht is.Hier kunt u extra een handmatige programmering voor afzonderlijke zenders in de DVB-S-modus uitvoeren.

Videorecorder handmatig opslaan

Het handmatig programmazoeken kunt u gebruiken, om bijv. een videorecorder op de LCD-TV in te stellen.

Nadat de LCD-TV en de videorecorder via het antennekabel op elkaar zijn aangesloten (zie Videorecorder aansluiten, pagina 27), zet u uw videorecorder op het testsignaal.

Voer een handmatig zoeken van programma's uit met het zoeken met de LCD-TV.

Beeldmodus Contrast 50 Helderheid 50 Kleur 50 Scherpte 50 Kleurtoon 50 BEELD Verplaatsen Terug Sondereen Sluiten

Menuoptie	Instelling
Beeldmodus	Beeldmodus selecteren: Dynamisch, Staandard, Zacht, Gebruiker. Deze functie komt overeen met de knop PICTURE.Bij de instelling Gebruiker kunt Contrast, Helderheid, Kleur, Kleurtoon en Scherpte zelf instellen. Bij de andere instellingen zijn deze parameters vast gedefinieerd.
Contrast	Contrast verlagen resp. verhogen (bereik 0 - 100).
Helderheid	Helderheid verlagen resp. verhogen (bereik 0 - 100).
Kleur	Kleur verlagen of verhogen (schaal 0 - 100).
Scherpte	Scherpte verlagen of verhogen (bereik 0 - 10).
Kleurtoon	Kleurtooninstellingen alleen bij NTSC-ontvangst beschikbaar
Kleurtemperatuur	Kleurtemperatuur kiezen: Koud, Gemiddeld, Warm, Gebruiker
Rood	Hoeveelheid rood verlagen of verhogen (schaal 0 - 100).
Groen	Hoeveelheid groen verlagen of verhogen (schaal 0 - 100).
Blauw	Hoeveelheid blauw verlagen of verhogen (schaal 0 - 100).
Beeldverhouding	Beeldverhouding kiezen: Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama
Ruisreductie	Met deze functie kunt u de ruis in het beeld verminderen en de beeldkwaliteit verbeteren als het signaal zwak is. Kies tussen Uit, Laag, Gemiddeld, Hoog en Standaard.
Beeldscherm	Beeldscherminstellingen alleen bij NTSC-ontvangst beschikbaar

Menu GELUID

GELUID Geluidsmodus Hoge tonen $0 Lage tonen 50 Balans Autom. volume Uit Surround Sound Uit 0 Verplaatsen Terug Selecteren Stuehm

Menuoptie	Instelling
Geluidsmodus	Audiomodus kiezen: Standaard, Muziek, Film, Sport, Gebruiker. Deze functie komt overeen met van de knop SOUND.Bij de instelling Gebruiker kunt u Hoge tonen, Lage tonen en Balans zelf instellen. Bij de andere instellingen zijn deze parameters vast gedefinieerd.
Hoge tonen	Hoge tonen verlagen of verhogen (schaal 0 - 100).
Lage tonen	Bassen verlagen of verhogen (schaal 0 - 100).
Balans	Stel de balans in tussen de linker en rechter luidspreker.
Autom. volume	De functie AVL (Automatic Volume Limiting) stemt de verschillende volumes van de verschillende uitzendingen op elkaar af. Als u instelt op Uit hoort u deoorspronkelijke volumes. Stelt u in op Aan, dan hoort u een gelijkmatig volume.
Surround Sound	Hier schakelt u de Surround Sound-instelling voor de weergave van geluid in.
SPDIF-modus	SPDIF-modus instellen.

Menu TIJD

TIJD Klok 29/Nov 12:33 Tijd uit Uit Tijd aan Uit Slaaptimer Autom. uit Aan Autom. stand-by 4Uur Uit Verplaatsen Pass Teng Selecteren Sim Sluiten

Menuoptie	Instelling
Klok	Hier kunt u de tijd en datum instellen.
Tijd uit	Kies de dag/dagen en tijd waarop het apparaat altijd automatisch uitgeschakeld wordt.
Tijd aan	Kies de dag/dagen en tijd waarop het apparaat altijd automatisch ingeschakeld wordt.
Slaaptimer	Kies een tijd waarna het apparaat automatisch uitschakelt.Kies Uit om de functie te beëindigen.
Autom. uit	Schakelt het apparaat na een bepaalde tijd uit als er geen signaal is. Deze functie kan uitgeschakeld worden.
Autom. stand-by	Hier stelt u de tijd in na welke de lcd-tv automatisch uitschakelt als er binnen de ingestelde tijd geen bediening via het bedieningspaneel of de afstandsbediening heeft plaatsgevonden. Dit is een functie die goed is voor het milieu.
Tijdzone	Bij deze optie kunt u de tijdzone instellen.

Menu FUNKTIE

Functie Menuschemtaal Nederlands 1e audiotaal Englisch 2e audiotaal Deutsch 1e ondertitelingstaal Englisch 2e ondertitelingstaal Deutsch Menuschemduur 40S Verplaatsen 20% Terug Selecteren Switch Stuiten

Menuoptie	Instelling
Menuschermtaal	Kies de taal van de OSD-menu's of de TT-taal. Deze wordt onmiddellijk aangepast.
1e audiotaal	Kies de eerste audiotaal
2e audiotaal	Kies de tweede audiotaal
1e ondertitelingstaal	Kies de eerste ondertitelingstaal
2e ondertitelingstaal	Kies de tweede ondertitelingstaal

Menuschermduur	Kies de duur na welke het OSD-menu automatisch verlaten wordt als geen invoer plaatsvindt.
Land	De landinstelling kan alleen in de Installatiegids gewijzigd worden.
Fabrieksinstellingen	Hier stelt u de fabrieksinstellingen in. Daarbij kunt u het apparaat of het geheugen terugzetten.

Menu SLOT

SLOT System blokkoren Uit Wachtwood aanmaken Programma blokkeren Kinderslot Hotelinstelling Uit Verplaatsen Terug Selecteren Slu Rt

Menuoptie	Instelling
System blokkeren	Bij deze optie regelt u de toegang bij Programma blokkeren, Kinderslot en Toetsblokkering. Voer daarvoor het wachtwoord in. In de toestand zoals afgeleverd: 0000.
Wachtwoord aanmaken	Er wordt een veld geopend voor de invoer van de wachtwoorden.
	Oud wachtwoord invoeren	Voer met de cijferknoppen het bestaande wachtwoord in. In de toestand zoals afgeleverd: 0000.
	Nieuw wachtwoor opgeven	Voer een nieuw viercijferig wachtwoord in.
	Wachtwoord bevestigen	Voer het nieuwe wachtwoord nogmaals in. Het nieuwe wachtwoord wordt opgeslagen
	OpmerkingNoteer het nieuwe wachtwoord. Het wordt bij het herstellen van de fabrieksinstellingen nietteruggezet.Als u het wachtwoord vergeten bent gebruikt u het masterwachtwoord „8899“.
Programma blokkeren	Kies in een lijst de zenders die geblokkeerd moeten worden.
Kinderslot	Hier kunt u de leeftijd kiezen.Deze optie is alleen in de DTV-modus beschikbaar.
Hotelinstelling	Bij deze optie kunt u voor de afzonderlijke kanalen beveiligingsinstellingen invoeren. U kunt kanalen, bronnen, knoppen en het beeld blokkeren. Daarnaast kan een maximaal volume worden ingesteld en er kan een DataBase Export resp. Import worden uitgevoerd.

EPG - programmagids

Met de knop EPG opent u de "elektronische programmagids". Deze functie is alleen beschikbaar in de modi SATELLIT, KABEL en DTV.

In de tabel ziet u de actuele uitzending voor de beschikbare zenders. Kies met ▲ ▼ een programma. In het tekstblok rechts naast de tabel wordt vervolgens informatie gegeven over de actuele uitzending. Daarnaast kunt u informatie over de uitzendingen van de gehele volgende week openen die op de actuele tijd worden uitgezonden. Kies onder Tijdzone met ◀ ▶ de gewenste dag.

Let op:

De weergegeven programmainformatie wordt opgesteld door de zendstations. Als er geen programmainformatie wordt weergegeven is dit geen fout van uw LCD-TV.

Apparaten aansluiten

Hoofdtelefoon

Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting.

Let op!

Een te hoog geluidsvolume kan uw gehoor beschadigen. Stel het volume in eerste instantie in op een waarde in het onderste bereik van de schaal, voordat u de hoofdtelefoon opzet. Kies vervolgens eerst een aangenaam geluidsvolume. Door de basisinstelling van de equalizer te wijzigen kan het volume sterker worden en dus tot blijvende gehoorschade leiden.

Als een toestel langdurig met hoge geluidsterkte via een hoofdtelefoon wordt gebruikt, dan kan dat schade aan het gehoor van de luisteraar berokkenen.

Digitale versterker via coax-aansluiting

Met de SPDIF Coax.OUT-aansluiting kunt u het audiosignaal van uw lcd-tv via een digitale versterker weergeven.

Sluit daarvoor een coax-kabel aan tussen de SPDIF Coax.OUT-aansluiting op de lcd-tv en de betreffende ingang op de versterker.

DVD-speler aansluiten

U beschikt over verschillende mogelijkheden om een DVD-speler aan te sluiten:

1. Met een SCART-kabel

- Sluit een DVD-speler met SCART-kabel aan op de SCART-poort.

2. Met een stereo-cinch-kabel en een video-cinch-kabel

Sluit een video-cinch-kabel (gele stekker) aan op de video-ingang van de LCD-TV en de video-uitgang van een extern apparaat.

- Sluit een stereo-cinch-kabel (rood-witte stekkers) aan op de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.

3. Met een component-kabel (3xCinch)

Indien het apparaat over YUV-uitgangen beschikt (Y Pb Pr), is het aanbevolen het apparaat met een component-kabel (cinchkabel groen/blauw/rood) aan te sluiten op de component ingang Y-Pb-Pr van de LCD-TV.

▶ Voor de geluidsoverdracht sluit u de stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

4. Met een HDMI-kabel

Indien de DVD-speler beschikt over een HDMI-uitgang sluit u een HDMI-kabel (niet bijgeleverd) aan. Er is geen extra kabel vereist voor de geluidsoverdracht.

Videorecorder aansluiten

▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne-uitgang van de videorecorder.
▶ Verbind een andere antennekabel met de antenne-ingang van de videorecorder en de antenne-uitgang in de muur.
U kunt de LCD-TV en de videorecorder eventueel ook met een SCART-kabel op elkaar aansluiten. Dit wordt aanbevolen voor een hoge beeld- en geluidskwaliteit. Indien u stereogeluid wenst, is een SCART-aansluiting vereist.
- Sluit de SCART-kabel aan op een van beide SCART-poorten van de LCD-TV.
- Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de videorecorder.

DVD-recorder aansluiten

• Sluit de DVD-recorder met de SCART-kabel op een van beide SCART-poorten van de LCD-TV aan.
• Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de DVD-recorder.
  ▶ Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne-uitgang van de DVD-recorder.
  ▶ Verbind een andere antennekabel met de antenne-ingang van de DVD-recorder en de antenne-uitgang in de muur.

Alternatief

Als de DVD-recorder met YUV-uitgangen is uitgerust, raden wij u aan de DVD-recorder met een componentkabel (cinch-kabel groen/blauw/rood) aan te sluiten op de componentingangen Y-Pb-Pr van de LCD-TV.
- Sluit voor de geluidsoverdracht een stereo-cinch-kabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

Alternatief

Als de DVD-recorder is uitgerust met een HDMI-uitgang, sluit u een HDMI-kabel (niet bijgeleverd) aan op de HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.

Ontvanger (SAT, DVB-T, decoder enz.) aansluiten

Een apparaat dat als ontvanger voor de LCD-TV moet worden gebruikt (bijv. satellietontvanger, DVB-T-ontvanger, decoder, settopbox, enz.) sluit u via een SCART-kabel aan op een van de SCART-aansluitingen van de LCD-TV. Behalve via SCART-kabels kunt u het apparaat ook via cinchkabels of component-kabels aansluiten.

1. Via SCART-kabel aansluiten

- Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART.

2. Met een stereo-cinch-kabel en een video-cinch-kabel

▶ Verbind audio-cinchkabels (rood-witte stekkers) met de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat.
▶ Verbind een video-cinchkabel (geel) met de video-ingang van de LCD-TV en de audio-uitgang van het externe apparaat.

3. Met een component-kabel (3xCinch)

Als het toestel over YUV-uitgangen beschikt (Y Pb Pr), is het raadzaam deze via een Component-kabel (cinchcabel groen/blauw/rood) aan te sluiten op de Component-ingangen Y-Pb-Pr en L-R van de LCD-TV.

Voor de geluidsoverdracht sluit u een stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

4. Met een HDMI-kabel

Indien de receiver beschikt over een HDMI-uitgang sluit u de HDMI-kabel (niet bijgeleverd) aan. Een andere kabel voor de geluidsoverdracht is niet vereist.

DVD- of videorecorder en satellietontvanger aansluiten

Als u tegelijkertijd een DVD- of videorecorder en een satellietontvanger wilt aansluiten, kunt u de volgende aansluitingsmethode gebruiken:

• Sluit de ontvanger aan zoals hierboven beschreven.
• Sluit nu de ontvanger met een SCART-kabel aan op de SCART-uitgang van de DVD-recorder en de overeenkomstige Scart-ingang van de ontvanger.
• Sluit een antennekabel aan op de antennebus van de LCD-TV en de antenne-uitgang van de recorder.
  Sluit vervolgens een andere antennekabel aan op de antenne-ingang van de DVD-recorder en de antenne-uitgang van de decoder.
• Sluit de SAT-ontvanger aan op de LNB van de paraboolantenne.

Camcorder aansluiten

Met een stereo-cinch-kabel en een video-cinch-kabel

U kunt het geluid en beeld van een camcorder weergeven op uw LCD-TV door de camcorder aan te sluiten op de AUDIO-IN-aansluitingen en de VIDEO-IN-aansluiting van de LCD-TV.

Apparaat met HDMI- of DVI-uitgang aansluiten

HDMI ("High Definition Multimedia Interface") vormt de enige interface in de sector van de amusementselektronica waarmee tegelijkertijd audio- en videogegevens digitaal worden verzonden. Alle op dit moment bekende beeld- en geluidsindelingen, met inbegrip van HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080 i zonder kwaliteitsverlies kan worden weergegeven.

Veel apparaten uit de sector van de amusementselektronica, zoals DVD-spelers, zijn tegenwoordig uitgerust met HDMI- of DVI-uitgangen.

Extern apparaat met HDMI-uitgang

Sluit een HDMI-kabel (niet meegeleverd) aan op een HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.
- Als u het HDMI-apparaat hebt aangesloten, schakelt u vervolgens de LCD-TV in.
- Zet vervolgens het externe HDMI-weergaveapparaat aan.

Extern apparaat met DVI-uitgang aansluiten

Indien het externe apparaat beschikt over een DVI-uitgang kunt u het eventueel aansluiten op de HDMI-ingang (HDMI is neerwaartscompatibel met DVI - "Digital Visual Interface"). Hiervoor is een HDMI-DVI adapter vereist.

Daar via de DVI-uitgang geen geluid wordt overgedragen, sluit u voor de geluidsoverdracht ook een geluidskabel aan. Gebruik hiervoor een audio-cinchkabel (rood/wit) die u aansluit op de componenteningangen AUDIO IN L/R aan de achterkant van het apparaat.

PC aansluiten

De LCD-TV wordt als een beeldscherm of extra monitor aangesloten op uw pc of notebook. Het beeld van uw pc of notebook wordt dan weergegeven op de LCD-TV.

U sluit de LCD-TV als volgt aan:

▶ Schakel beide apparaten uit.
Sluit een VGA-kabel (beeldschermkabel; niet meegeleverd) aan op de VGA-ingang van de LCD-TV en aan de uitgang voor de videokaart van de pc of het notebook.
Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekker goed in de aansluitingen zitten.
Als u ook geluid wilt weergeven, sluit u een audiokabel aan op de VGA AUDIO-ingang.
▶ Schakel als eerste de LCD-TV in.
- Zet pas daarna de pc of het notebook aan.

Als u de LCD-TV als tweede beeldscherm bij uw pc gebruikt, kan het in bepaalde gevallen nodig zijn de beeldscherminstellingen van uw besturingssysteem aan te passen. Meer informatie over de dingen waarop u moet letten bij het gebruik van meerdere beeldschermen vindt u in de gebruikershandleiding bij de pc of het notebook.

Problemen oplossen

Storingen kunnen soms banale oorzaken hebben, maar soms ook worden veroorzaakt door defecte onderdelen. Wij willen u hiermee een leidraad in de hand geven bij het oplossen van het probleem. Als de beschreven maatregelen geen resultaat opleveren, helpen wij u graag verder. Bel ons gerust op!

Probleem	Oplossing
Er is geen beeld of geluid.	Controleer of de stroomkabel correct is aangesloten in het stopcontact en op het apparaat.Controleer of de signaalontvangst is ingesteld op TV.
Er is geen beeld. Er wordt geen beeld weergegeven bij AV.	Controleer of contrast en helderheid correct zijn ingesteld.Controleer of alle externe apparaten correct zijn aangesloten.Controleer of de juiste AV-bron is geselecteerd.
Er is geen geluid.	Controleer of het volume niet op de laagste stand staat.Controleer of de functie Geluid uitschakelen niet is ingeschakeld.
Er is geen beeld of geen geluid. Er is echter wel ruis te horen.	Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten.
Het beeld is niet duidelijk.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.
Het beeld is te licht of te donker.	Controleer de instellingen van contrast en helderheid.
Het beeld is niet scherp.	Het ontvangst is mogelijk slecht.Controleer of de antenne is aangesloten.Controleer de instellingen van scherpte en ruisonderdrukking in het menu BEELD.
Er wordt een dubbel of drievoudig beeld weergegeven.	Controleer of de antenne correct is uitgericht.Mogelijk wordt het signaal weerkaatst door bergen of gebouwen.
Het beeld bevat ruis.	Mogelijk is er storing van auto's, treinen, leidingen, neonverlichting, enz.Mogelijk is er sprake van interferentie tussen de antenne- en stroomkabel.Probeer deze kabels verder uit elkaar te plaatsen.
Er zijn strepen te zien op het scherm of de kleuren verbleken.	Is er sprake van interferentie door een ander apparaat?Zendantennes van radiostations of antennes van radioamateurs en draagbare telefoons kunnen eveneens interferentie veroorzaken.Gebruik het apparaat zo ver mogelijk uit de buurt van het apparaat dat mogelijk de storing veroorzaakt.
De bedieningsknoppen van het apparaat werken niet	Mogelijk is het kinderslot geactiveerd.Mogelijk zijn onder Hotelinstelling bepaalde knoppen geblokkeerd
De afstandsbediening werkt niet.	Controleren of er batterijen in de afstandsbediening zitten en of de polariteit correct is.Vergewis u ervan dat het sensorvenster niet blootgesteld wordt aan sterke lichtstraling.Schakel het toestel in en uit door middel van de hoofdschakelaar.

Hebt u nog verdere ondersteuning nodig?

Als u uw probleem niet hebt kunnen oplossen aan de hand van de suggesties in de voorgaande secties, neemt u contact met ons op. Het zou bijzonder helpen als u de volgende informatie bij de hand kunt houden:

• Welke externe apparaten zijn aangesloten?
• Welke meldingen verschijnen op het beeldscherm?
  • Tijdens welke bedieningsstap is het probleem opgetreden?
• Als een pc is aangesloten op het apparaat:
• Hoe ziet uw systeemconfiguratie eruit?
• Welke software gebruikte u toen het probleem zich voordeed?
• Welke stappen hebt u reeds ondernomen om het probleem op te lossen?
• Als u al een klantnummer hebt ontvangen, deelt u ons dit mee.

Pixelfouten

Ondanks het gebruik van de allermodernste productiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen.

Bij actieve-matrix beeldscherm met een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 6,2 miljoen aansturingselementen gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

5 pixels Regels 5 pixels Pixel blauw groen rood Subpixel

Pixelfoutklasse	Fouttype 1			Fouttype 2		Fouttype 3
		continu verlichte pixel		continu zwarte pixel		defecte subpixel verlicht	zwart
	0	0	0	0
	I	1	1	2			1
						1	3
						0	5
	II			2			0
						5-n*	2xn*
						0	10
	III	5	15	50			0
						50-n*	2xn*
						0	100
	IV	50	150	500			0
						500-n*	2xn*
						0	1000

n^*=1,5

Het toegestane aantal fouten van het voornoemde type wordt in iedere foutklasse uitgedrukt per miljoen pixel en moet dan worden omgerekend naar de toepasselijke fysieke schermresolutie.

Reinigen

De levensduur van de TV kan worden verlengd met behulp van de volgende maatregelen:

LET OP!

Trek voor het reinigen altijd de netstekker en alle aansluitkabels los.

Er zit een beschermfolie op de hoogglanslaag, om het televisietoestel tegen krassen te beschermen. Trek de folie eraf nadat u de TV correct hebt opgesteld.
Wanneer de hoogglanslaag vuil wordt veegt u eerst het stof weg. Veeg na met een zachte reinigingsdoek. Als u het stof niet eerst wegveegt of wanneer u de hoogglanslaag te hard afveegt kunnen er krassen op de hoogglanslaag komen.
- Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.
▶ Reinig het beeldscherm met een zachte, pluisvrije doek.
Let erop dat er geen waterdruppels achterblijven op de TV. Water kan blijvende verkleuringen veroorzaken.
Stel het beeldscherm niet bloot aan fel zonlicht of aan ultraviolette straling.
Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de TV te transporteren.

LET OP!

De behuizing van het beeldscherm bevat geen onderdelen die moeten worden gereinigd of waarop onderhoud moet worden uitgevoerd.

Verwijdering als afval

Verpakking

Uw toestel heeft een verpakking die beschermt tegen schade bij het transport. De verpakking bestaat uit materialen die op milieuvriendelijke wijze kunnen worden afgevoerd en gerecycled.

Toestel

Gooi het toestel aan het einde van de levensduur in geen geval weg bij het gewone huisvuil. Informeer naar de mogelijkheden voor een milieuvriendelijke afvoer als afval.

Batterijen

Lege batterijen horen niet bij het huisvuil! Ze moeten worden ingeleverd bij een verzamelpunt voor lege batterijen.

Technische gegevens/Productinformatieblad

MEDION®

LCD-TV

Model apparaat: P14075 (MD 21124)

Nominale spanning (netadapter): 220-240V \~ 50 Hz

Ingangsspanning apparaat: 12V DC, 3,33 A

Beeldschermformaat: 59,9 cm (23,6") TFT; 16:9-display

Opgenomen vermogen: max. 40 Watt

Opgenomen vermogen in stand-by: < 0,5 W

Opgenomen vermogen bij

Fysische resolutie: 1920 x 1080 pixels

Tv-systeem: PAL, SECAM, B/G, D/K, K', I/I, L/L'

Kanalen: VHF (Band I/III) UHF (BAND) HYPERBAND

KABEL-TV (S1-S20) / (S21-S41)

Aansluitingen: Antenne (analoog/digital)

Satelliet

1 x USB

Cl-sleuf

Video: 1 x HDMI met HDCP-decodering

Composite Video-ingang (3,5 mm-connector)

1 x SCART

1 x VGA (15 Pin D-Sub)

Component In (3,5 mm-connector)

Audio: Audio In voor composite-video/YUV (3,5 mm-connector)

Hoofdtelefoonuitgang (3,5 mm-connector)

VGA Audio In (3,5 mm-connector)

Toegestane omgevingstemperatuur +5°C - +35°C

Toegestane relatieve luchtvochtigheid 20% - 85%

Afmetingen zonder voet (B x H x D): ca. 580 x 376 x 41 mm

Afmetingen met voet (B x H x D): ca. 580 x 404 x 161 mm

Gewicht zonder voetstuk: ca. 4,1 Kg

Gewicht met voetstuk: ca. 5 Kg

Afstandsbediening

Wijze van overdracht: infrarood

LED-klasse:

Batterijtype:

2 × 1,5V AAA R03/LR03

Opgelet:

Indien de LCD-TV door onvoorziene gebruikscombinaties, onjuiste gegevensuitwisseling of elektrostatische ontlading (Electro Static Discharge) niet meer kan worden gebruikt, verwijdert u de stekker uit het stopcontact. Na enkele ogenblikken steekt u de stekker opnieuw in het stopcontact en kunt u het apparaat opnieuw gebruiken.

ENERG

енергия · ενεργεια

MEDION®

P14075(MD21124)

ENERGIA · ЕНЕРГИЯ ЕНЕРГЕИА · ENERGIJA ENERGY · ENERGIE ENERGI

30 Watt

44 kWh/annum

59,9 cm

23,6 inch

2010/1062 - 2011

Apparatoversigt

LCD-tv

Forsiden og ovenpå

1 2 3 4 5 MENU CH- CH+ VOL- VOL- INPUT POWER 6 7 8

Gebruikt u a.u.b. het contactformulier

op onze website www.medion.nl onder „service“ en

„contact“.
