Type de produit	Téléviseur LCD
Marque	MEDION
Modèle	MD 21124 P14075
Taille de l'écran	59,9 cm (23,6 pouces)
Résolution	1920 x 1080 pixels (Full HD)
Systèmes TV	PAL, SECAM
Tuner	DVB-T/T2, DVB-C, DVB-S2
Entrées vidéo	HDMI, SCART, VGA, Composite (MINI AV), Composante (MINI YPbPr)
Entrée audio	VGA AUDIO, MINI AV audio
Sortie audio	Coaxiale (SPDIF)
Prise casque	Oui (jack 3,5 mm)
Port USB	1 USB pour lecture multimédia
Common Interface	Oui (pour module CAM)
Alimentation	Adaptateur secteur 12V DC, 3,33 A
Consommation électrique	30 W (veille < 0,5 W)
Dimensions (sans pied)	580 x 376 x 41 mm
Dimensions (avec pied)	580 x 404 x 161 mm
Poids (sans pied)	4,1 kg
Poids (avec pied)	5 kg
Formats USB supportés	Photo : JPG, PNG, BMP ; Musique : MP3, WMA, AAC ; Film : MPEG1/2/4, MKV, Xvid ; Texte : TXT
Fonctions principales	Télétexte, EPG, contrôle parental, liste de favoris, minuterie, sous-titres
Accessoires fournis	Télécommande, 2 piles AAA, adaptateur secteur, pied, adaptateurs AV et YPbPr
Entretien et nettoyage	Débrancher avant nettoyage ; chiffon doux non pelucheux ; pas de solvants
Sécurité	Ne pas exposer à l'eau ; distance d'aération 10 cm ; ne pas ouvrir le boîtier
Service après-vente	Hotline : [phone] (France) ; www.medion.fr

FOIRE AUX QUESTIONS - MD 21124 P14075 MEDION

Comment allumer et éteindre le téléviseur ?

Appuyez sur la touche POWER sur l'appareil ou la touche ⏻ sur la télécommande. Pour éteindre complètement, mettez l'interrupteur principal en position 'O'.

Comment connecter une antenne ?

Branchez le câble d'antenne à la prise RF à l'arrière du téléviseur. Pour le satellite, utilisez la prise DVB-S2. Assurez-vous que l'antenne est correctement orientée.

Comment rechercher les chaînes automatiquement ?

Lors de la première mise en marche, le guide d'installation vous guide. Sinon, allez dans le menu CHAÎNE > Recherche automatique et choisissez le type d'antenne (TNT, Câble, Satellite). Confirmez avec OK.

Comment utiliser la fonction USB ?

Branchez un périphérique USB sur le port USB. Appuyez sur INPUT et sélectionnez USB. Vous pouvez lire des photos, musiques, films et fichiers texte via le menu média.

Comment activer le contrôle parental ?

Allez dans le menu BLOCAGE. Activez Bloquer système et entrez le mot de passe (par défaut 0000). Vous pouvez alors verrouiller des chaînes ou définir un âge limite.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont correctement insérées et chargées. Assurez-vous que le capteur infrarouge n'est pas obstrué. Vous pouvez également utiliser les boutons sur l'appareil.

Comment nettoyer l'écran ?

Débranchez le téléviseur. Utilisez un chiffon doux et non pelucheux légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs. Essuyez doucement pour éviter les rayures.

Comment brancher un lecteur DVD ?

Utilisez un câble HDMI pour la meilleure qualité, ou un câble Péritel (SCART). Vous pouvez aussi utiliser les entrées composantes (YPbPr) ou composite (AV) avec des adaptateurs fournis.

Comment changer le format de l'image ?

Appuyez sur la touche ASPECT de la télécommande pour basculer entre les modes : Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama. Vous pouvez aussi le régler dans le menu IMAGE > Ratio d'aspect.

Où trouver le service après-vente ?

Pour la France, contactez la hotline au 02 43 16 60 30 (appel non surtaxé) ou visitez www.medion.fr. Pour une assistance hors garantie, composez le 08 92 35 05 40 (0,34 €/min).

MODE D'EMPLOI MD 21124 P14075 MEDION

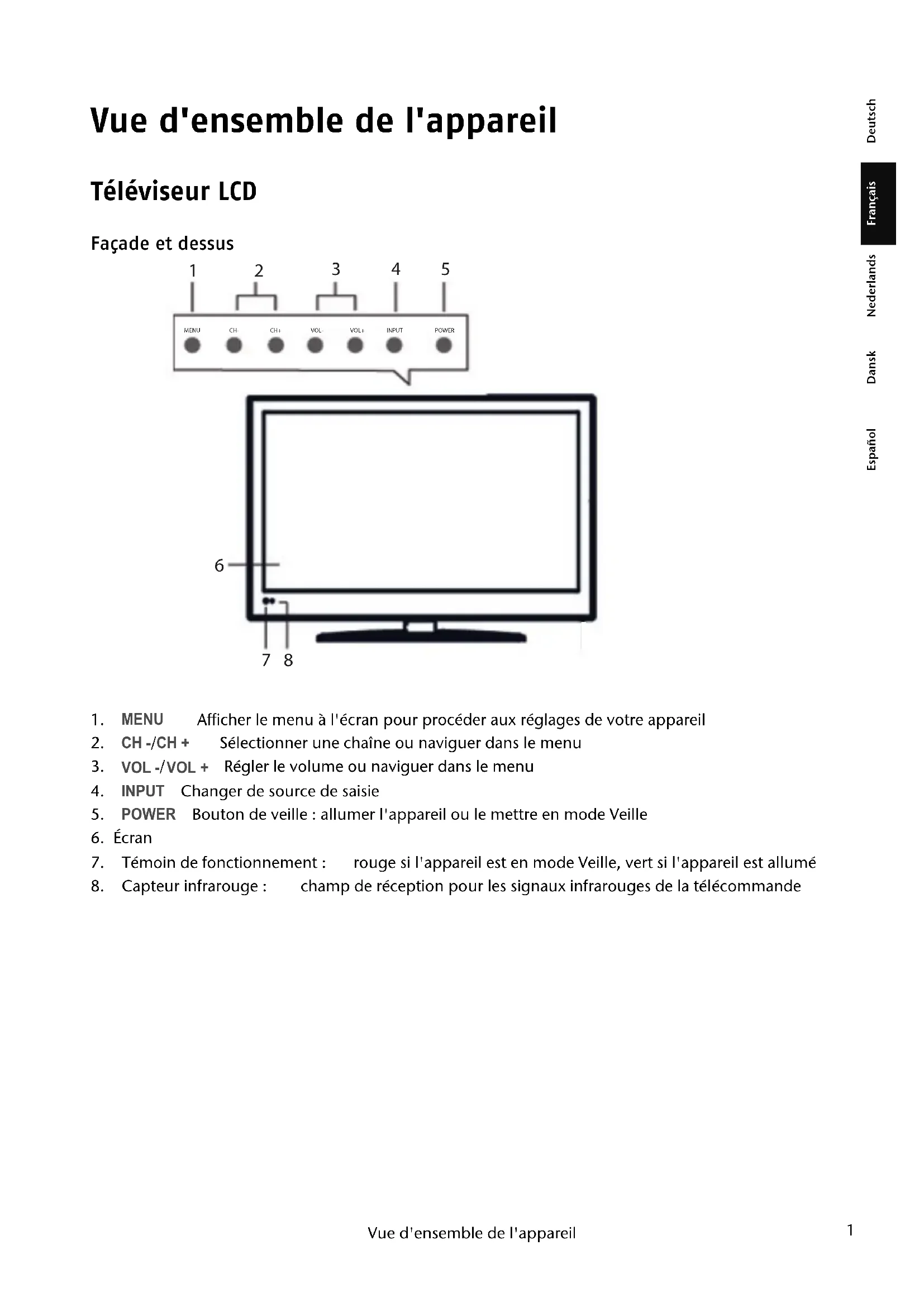

Vue d'ensemble de l'appareil

Téléviseur LCD

Façade et dessus

1. MENU Afficher le menu à l'écran pour procéder aux réglages de votre appareil
2. CH-/CH + Sélectionner une chaîne ou naviguer dans le menu
3. VOL -/VOL + Régler le volume ou naviguer dans le menu
4. INPUT Changer de source de saisie
5. POWER Bouton de veille : allumer l'appareil ou le mettre en mode Veille
6. Écran
7. Témoin de fonctionnement : rouge si l'appareil est en mode Veille, vert si l'appareil est allumé
8. Capteur infrarouge : champ de réception pour les signaux infrarouges de la télécommande

Vue arrière

1. POWER Prise d'adaptateur secteur
2. USB Port USB pour lecture MP3 et JPG
3. HDMI Port HDMI pour les appareils avec sortie HDMI
4. SCART Prise Péritel
5. VGA AUDIO Entrée audio pour le branchement d'un PC
6. VGA Entrée VGA pour le branchement d'un PC
7. MINI YPbPr Entrée composante pour le branchement d'appareils avec sortie composante
8. MINI AV Entrée vidéo Cinch (jaune)
9. Coax Sortie audio numérique (coaxiale)
10. RF Pour le branchement de l'antenne
11. DVB-S2 Pour le branchement d'une installation satellite (antenne)
12. Common Interface Port pour le module Common Interface
13. Headphone Out Pour le branchement d'un casque avec un connecteur jack 3,5 mm

Télécommande

1. ⏻ VEILLE, c.-à-d. éteindre provisoirement le téléviseur LCD
2. INPUT Sélectionner le signal d'entrée des appareils raccordés
3. TV/TXT Activer et désactiver le télétexte
4. CANCEL Quitter le télétexte
5. REVEAL Afficher le texte caché du télétexte
6. DTV Sélectionner le signal DTV
7. HOLD Arrêt sur une page du télétexte
8. SIZE Télétexte : agrandir la page
9. SUBPAGE Accéder aux sous-pages du télétexte
10. INDEX Afficher la page d'accueil du télétexte
11. Touche rouge Touche de couleur à utiliser dans le télétexte

12. Touche verte Touche de couleur à utiliser dans le télétexte

13. Touche jaune Touche de couleur à utiliser dans le télétexte

14. Touche bleue Touche de couleur à utiliser dans le télétexte

15. MENU Ouvrir et fermer le menu

16. CH+/- Touches de sélection des programmes

17. VOL+/- Augmenter (+) ou réduire (-) le volume

18. EXIT Quitter le menu

19. CHANNEL LIST Afficher la liste des programmes

20. MUTE Sourdine

21. ▼▲◀ ▶ Touches directionnelles

22. OK Dans certains menus, confirmer la sélection. Aussi utilisé comme touche ENTER

23. EPG Guide numérique des programmes de télévision et de radio (selon les chaînes)

24. INFO Afficher des informations p. ex. numéro du programme en cours et format d'image

25. Touches numériques TV : sélection du programme, télétexte : sélection de page

26. ⊆ Revenir au programme précédent

27. FAV Afficher la liste des favoris

28. PICTURE Sélectionner le mode d'image

29. SOUND Sélectionner le mode sonore

30. NICAM/A2 Commuter le son

31. SLEEP Régler la fonction d'extinction automatique, voir aussi page 24.

32. SUBTITLE Fonction Sous-titres

33. TV/RADIO Passer du mode de réception TV au mode radio

34. ◀▶ Mode média : retour rapide ; avance rapide

35. Mode média : titre précédent/chapitre précédent ; titre suivant/chapitre suivant

36. Mode média : démarrer la lecture avec la touche PLAY

Mode média : interrompre la lecture avec la touche pause

1. REPEAT Répéter le dernier chapitre/titre lu

2. ASPECT Modifier le format d'image

Sommaire

Vue d'ensemble de l'appareil....1

Téléviseur LCD....1

Façade et dessus....1

Vue arrière....2

Télécommande ....3

Sommaire 5

Remarques concernant le présent mode d'emploi ....7

Usage conforme ....7

Full HD 7

Inventaire de la livraison ....7

Consignes de sécurité 8

Sécurité de fonctionnement....8

Lieu d'installation 9

Réparation....9

Environnement prévu 10

Alimentation en courant ....10

Manipulation des piles....11

Remarques relatives à la conformité....11

Mise en marche....12

Déballage 12

Montage....12

Insertion des piles dans la télécommande....12

Raccordement de l'antenne ....13

Raccordement au réseau électrique....13

Allumer et éteindre le téléviseur LCD 13

Après la première mise en marche ....13

Sélection de programme....14

Réglages du son....14

Réglages de l'image....15

Afficher des informations à l'écran ....15

Ouvrir la liste de favoris....15

Sélection de la source ....16

Le mode USB....17

Remarques pour l'utilisation d'appareils USB....17

Passer du mode USB au mode TV....17

Système de menus USB....17

Télétexte 18

L'utilisation du télétexte....18

Sélection de pages....18

Touches de couleur....18

SOUS-PAGES 18

Fonctions utiles du télétexte....18

INDEX 18

HOLD....18

REVEAL 18

SIZE 19

CANCEL....19

Paramètres de base du menu OSD....20

Naviguer dans le menu 20

Système de menu....21

Menu CHAÎNE....21

Menu IMAGE 23

Menu SON....23

Menu HORAIRE 24

Menu FONCTION 24

Menu BLOCAGE....25

EPG - Guide électronique des programmes 26

Raccordement d'appareils 27

Raccordement d'un casque 27

Amplificateur numérique via la prise coaxiale 27

Raccordement d'un lecteur de DVD 27

Raccordement d'un magnétoscope....28

Raccordement d'un graveur de DVD 28

Raccordement d'un récepteur (SAT, TNT, décodeur, etc.) 29

Raccordement d'un graveur de DVD ou d'un magnétoscope et d'un récepteur satellite.... 29

Raccordement d'un caméscope 29

Appareil avec sortie HDMI ou DVI.... 29

Raccordement d'un PC....30

Résolution de problèmes....31

Besoin d'aide supplémentaire ? 32

Pixels défectueux des écrans LCD 33

Nettoyage....34

Recyclage 34

Emballage 34

Appareil 34

Piles 34

Données techniques....35

Copyright © 2011

Tous droits réservés.

Le présent mode d'emploi est protégé par le droit d'auteur. Tous droits réservés. Sans l'autorisation écrite du fabricant, la reproduction est interdite sous quelque forme que ce soit (mécanique, électronique, etc.).

Le Copyright est la propriété de la société Medion®.

Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression.

Remarques concernant le présent mode d'emploi

Veuillez lire attentivement ce mode d'emploi et respecter toutes les consignes et remarques indiquées. Vous garantissez ainsi un fonctionnement fiable et une longue durée de vie à votre téléviseur LCD. Gardez toujours ce mode d'emploi à portée de la main, près de votre téléviseur LCD. Conservez ce mode d'emploi afin de pouvoir le remettre au nouveau propriétaire en cas de vente de votre téléviseur LCD.

Usage conforme

• Cet appareil est conçu uniquement pour la réception et la restitution de programmes télévisés. Les différentes possibilités de branchement permettent une extension supplémentaire des sources de réception et de restitution (récepteur, lecteur de DVD, graveur de DVD, magnétoscope, PC, etc.).
• Toute responsabilité est exclue en cas d'utilisation non conforme.
• Il est interdit de transformer soi-même l'appareil.
  • Cet appareil doit être utilisé exclusivement à l'intérieur et au sec.
• Cet appareil n'est pas adapté comme moniteur d'ordinateur de bureau.
• Cet appareil a été conçu pour un usage privé et non industriel ou commercial. L'utilisation dans des conditions extrêmes peut l'endommager.

Full HD

Votre téléviseur LCD est doté du label « Full HD ». Cela signifie qu'il peut par principe diffuser la télévision à haute définition (HDTV), à condition qu'un signal HDTV soit envoyé au téléviseur LCD par un décodeur numérique externe (HD-STB).

Inventaire de la livraison

Veuillez contrôler que la livraison est complète et nous informer dans les quinze jours suivant l'achat si ce n'est pas le cas.

Attention!

Ne laissez pas les jeunes enfants jouer avec les plastiques: ils pourraient s'étouffer !

En achetant ce produit, vous recevez:

• Téléviseur LCD
• Télécommande 5-en-1 avec 2 piles de type R03 (AAA) 1,5 V
- Adaptateur AV
- Adaptateur YPbPr
• Cordon d'alimentation
• Adaptateur secteur modèle KPA-040F
• Pied
- Documentation

Consignes de sécurité

Sécurité de fonctionnement

• Veillez absolument à ce que les enfants ne jouent pas avec l'appareil. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou ont reçu de vous les instructions d'utilisation de l'appareil.
• Conservez les emballages, par ex. les plastiques, hors de la portée des enfants : ils pourraient s'étouffer !
• N'ouvrez jamais le boîtier du téléviseur LCD (risque d'électrocution, de court-circuit et d'incendie) !
• N'introduisez pas d'objets à l'intérieur du téléviseur LCD par les fentes et les ouvertures (risque d'électrocution, de court-circuit et d'incendie) !
• Les fentes et les ouvertures du téléviseur LCD servent à l'aération. Ne les recouvrez pas, cela pourrait entraîner une surchauffe (risque d'incendie) !
• N'exercez pas de pression sur l'écran, qui risquerait de se briser.
• La télécommande dispose d'une diode infrarouge de classe 1. N'orientez pas la diode vers des appareils optiques.
• Le lecteur DVD est un produit laser appartenant à la classe 1. L'appareil est équipé d'un système de sécurité qui empêche la dispersion de rayons laser dangereux pendant l'utilisation normale. Pour éviter des blessures aux yeux, n'endommagez ou ne manipulez jamais le système de sécurité de l'appareil.
• Attention ! Un écran brisé représente un risque de blessure. Enfilez des gants de protection pour ramasser les éclats de verre. Lavez-vous ensuite les mains avec du savon, car il se peut que des produits chimiques s'échappent. Envoyez les parties brisées à votre service après-vente afin d'en garantir le recyclage adéquat.
• Ne touchez pas l'écran avec les doigts ou avec des objets à arêtes vives afin d'éviter de l'endommager.
• Adressez-vous au service après-vente si :
• l'isolant du cordon d'alimentation ou le cordon lui-même a fondu ou est endommagé,
• du liquide a pénétré dans l'appareil,
• l'appareil ne fonctionne pas correctement,
• l'appareil est tombé ou le boîtier est endommagé.

Lieu d'installation

• Durant les premières heures d'utilisation, les nouveaux appareils peuvent dégager une odeur typique, mais totalement inoffensive s'estompant progressivement au fil du temps. Pour combattre cette formation d'odeur, nous vous conseillons d'aérer régulièrement la pièce. Lors du développement de ce produit, nous avons tout mis en œuvre pour que les taux restent largement inférieurs aux taux limites en vigueur.
• Placez votre téléviseur LCD et tous les appareils raccordés dans un lieu à l'écart de l'humidité et évitez la poussière, la chaleur et le rayonnement direct du soleil. Le non-respect de ces remarques risque d'entraîner des dysfonctionnements ou l'endommagement du téléviseur.
• N'utilisez pas votre téléviseur LCD à l'extérieur : selon les conditions météorologiques (par ex. pluie, neige), vous risquez de l'endommager.
• Le téléviseur LCD ne doit pas être exposé à des gouttes ou projections d'eau. Ne posez dessus aucun récipient rempli de liquide (vases, etc.). Le récipient pourrait se renverser et le liquide porter atteinte à la sécurité électrique.
• Évitez tout contact de l'appareil avec de l'eau, ne l'installez p. ex. pas à côté d'un lavabo, d'un évier, d'une baignoire, etc.
• ATTENTION ! Toujours tenir éloignées de l'appareil les feu nu pour éviter un incendie.
  bougies et autres sources de
• Veillez à assurer un espace suffisamment grand dans l'armoire de rangement. Respectez une distance minimum de 10 cm tout autour de l'appareil pour permettre une aération suffisante.
• Utilisez tous les composants sur une surface stable, plane et exempte de vibrations afin d'éviter que le téléviseur LCD tombe.
• Évitez les effets éblouissants, les reflets, les contrastes clairs/sombres trop forts afin de ménager vos yeux.
• La distance d'observation optimale correspond à 5 fois la diagonale de l'écran.

Réparation

• La réparation de votre téléviseur LCD doit uniquement être exécutée par un personnel spécialisé et qualifié.
• Lorsqu'une réparation est nécessaire, veuillez vous adresser exclusivement à nos partenaires de service autorisés.
• Veillez à utiliser exclusivement des pièces de rechange fournies par le fabricant. L'utilisation de pièces de rechange inadaptées peut endommager l'appareil.

Environnement prévu

• L'appareil peut fonctionner à une température ambiante de +5 °C à +35 °C et à un taux d'humidité relative de l'air de 20 % à 85 % (sans phénomène de condensation).
• Lorsqu'il est éteint, le téléviseur LCD peut être stocké à une température de -20 °C à +60 °C.
• Prévoir une distance minimum d'un mètre entre le téléviseur et les éventuelles interférences haute fréquence et magnétiques (autre téléviseur, enceintes de haut-parleurs, téléphone portable, etc.) afin d'éviter tout dysfonctionnement.
• Si vous avez transporté votre téléviseur LCD, ne le mettez en service que lorsqu'il est à nouveau à la température ambiante. En cas d'importantes fluctuations de température ou d'humidité élevée, la condensation risque de provoquer la formation d'humidité à l'intérieur du téléviseur LCD, ce qui peut déclencher un court-circuit électrique.
• Pendant un orage ou si vous n'utilisez pas l'appareil pendant une période prolongée, débranchez la fiche de la prise de courant et le câble antenne de sa prise.

Alimentation en courant

Remarque

Pour interrompre l'alimentation électrique de votre téléviseur LCD ou pour le libérer de toute tension, débranchez-le complètement du courant secteur.

• Raccordez le téléviseur LCD uniquement à une prise de terre de 220-240 V \~ 50 Hz. Si vous avez des doutes en ce qui concerne l'alimentation en courant sur le lieu d'installation, renseignez-vous auprès de votre fournisseur d'électricité.
• Utilisez uniquement l'adaptateur secteur fourni (modèle : ISO KPA-040F).
• La prise de courant doit se trouver à proximité de votre téléviseur LCD et être facilement accessible.
• Pour interrompre l'alimentation en courant de votre téléviseur LCD, débranchez la fiche secteur de la prise de courant. Pour débrancher la fiche secteur, tirez toujours sur la fiche elle-même. Ne tirez jamais sur le cordon.
• Afin d'assurer une sécurité supplémentaire, nous vous recommandons d'utiliser une protection contre les surtensions pour protéger votre téléviseur LCD contre l'endommagement dû aux crêtes de tension ou à la foudre venant du réseau de courant.
• Disposez les câbles de telle sorte que personne ne puisse marcher ou trébucher dessus.
• Ne posez pas d'objets sur les câbles, vous risqueriez de les endommager.

Manipulation des piles

Les piles peuvent contenir des matériaux inflammables. En cas d'utilisation incorrecte, les piles peuvent couler, chauffer fortement, s'enflammer et même exploser, ce qui peut endommager votre appareil et porter atteinte à votre santé.

Il est impératif que vous respectiez les consignes suivantes :

• Conservez les piles hors de portée des enfants. En cas d'ingestion accidentelle de piles, consultez immédiatement votre médecin.
• Ne chargez jamais les piles (à moins que cela ne soit indiqué expressément).
• Ne déchargez jamais les piles en utilisant une puissance de sortie élevée.
• Ne court-circuitez jamais les piles.
• N'exposez jamais les piles à des températures élevées, p. ex. rayonnement solaire, feu ou similaires !
• Ne démontez pas et ne déformez pas les piles. Vous risqueriez de blesser vos mains ou vos doigts, et vos yeux ou votre peau pourraient entrer en contact avec le liquide des piles. Si cela devait arriver, rincez abondamment à l'eau claire les zones concernées et consultez immédiatement votre médecin.
• Évitez les coups et les fortes secousses.
  • N'inversez jamais la polarité.
• Veillez à ce que les pôles Plus (+) et Moins (-) soient correctement positionnés afin d'éviter les courts-circuits.
• N'utilisez pas ensemble des piles neuves et usagées ou bien des piles de types différents. Cela pourrait engendrer un dysfonctionnement de votre appareil. En outre, la pile la plus faible se déchargerait trop fortement.
• Retirez immédiatement les piles usagées de l'appareil.
• Retirez les piles en cas d'inutilisation prolongée de votre appareil.
• Remplacez simultanément toutes les piles usagées d'un appareil par de nouvelles piles de même type.
• Pour stocker ou recycler les piles, isolez-en les contacts avec du ruban adhésif.
• Si nécessaire, nettoyez les contacts des piles et de l'appareil avant d'insérer les piles.

Remarques relatives à la conformité

Ce téléviseur LCD respecte les exigences de compatibilité électromagnétique et de sécurité électrique.

Cet appareil est conforme aux exigences de la directive CEM 2004/108/CE ainsi qu'à celles de la directive basse tension 2006/95/CE.

Cet appareil remplit les conditions de base et les spécifications importantes en matière d'écoconception de la directive 2009/125/CE (Règlement n° 1275/2008).

Mise en marche

Remarque

Avant de mettre l'appareil en marche, lisez impérativement le chapitre « Consignes de sécurité » page 7.

Déballage

• Avant le déballage, choisissez un endroit adapté pour l'installation de votre appareil.
• Ouvrez très prudemment le carton afin d'éviter l'endommagement accidentel de l'appareil, p. ex. si vous utilisez un couteau à longue lame.
• L'emballage contient différentes petites pièces (piles, etc.). Conservez-les hors de portée des enfants, ils pourraient s'étouffer !
• Conservez précieusement les différents emballages et utilisez-les exclusivement pour transporter le téléviseur.

Attention!

Ne laissez pas les jeunes enfants jouer avec les plastiques : ils pourraient s'étouffer !

Montage

Avant de brancher le téléviseur LCD, fixez le pied avec les vis prévues à cet effet comme illustré.

Insertion des piles dans la télécommande

▶ Ouvrez le couvercle du compartiment à piles au dos de la télécommande.
- Insérez deux piles de type R03 (AAA) de 1,5 V dans le compartiment à piles de la télécommande. Prenez soin de bien respecter la polarité (indiquée au fond du compartiment à piles).
▶ Remettez en place le couvercle du compartiment à piles.

Remarque

Retirez les piles de la télécommande si vous n'utilisez pas l'appareil pendant une période prolongée. La télécommande pourrait être endommagée par des piles qui fuient.

Raccordement de l'antenne

Votre téléviseur LCD supporte différents signaux d'antenne. Utilisez pour cela la prise RF et DVB-S2.

Vous pouvez capter les signaux d'image suivants :

• via une antenne domestique analogique,
• via une antenne TNT ^* ,
• via le câble (DVB-C) ou
• via le satellite (DVB-S).
- Branchez un câble antenne de l'antenne domestique ou de l'antenne TNT dans la prise antenne du téléviseur LCD.

Important!

Pour pouvoir capter les chaînes codées/payantes, vous devez utiliser la carte correspondante requise. Pour ce faire, introduisez un module CAM (disponible dans le commerce) dans l'emplacement prévu à cet effet (Common Interface). Insérez ensuite la carte de votre prestataire dans le module CAM. Veuillez lire aussi les explications correspondantes à la page 21.

Raccordement au réseau électrique

• Branchez le cordon d'alimentation dans la prise d'alimentation de votre téléviseur.
• Branchez la fiche secteur dans une prise de courant 220-240 V \~ 50 Hz facilement accessible.

Allumer et éteindre le téléviseur LCD

• Mettez l'interrupteur en position « I » pour alimenter le téléviseur LCD en courant. L'appareil passe en mode Veille et le témoin sur la façade s'allume en rouge.
  Pour allumer l'appareil, appuyez soit sur la touche ⏻ de la télécommande soit sur la touche POWER de l'appareil. Le témoin de fonctionnement frontal vert s'allume.
  Avec la touche ⏻ ou POWER, vous remettez l'appareil en mode Veille. Dans ce mode, il continue à consommer du courant.
• À l'aide de l'interrupteur, vous éteignez totalement l'appareil.

Après la première mise en marche

Lorsque vous allumez votre appareil pour la première fois, vous êtes guidé à travers la première installation (Guide install.). En appuyant sur le MENU et quatre fois sur le 8, vous pouvez afficher à tout moment à nouveau cette page.

▶ Sélectionnez la langue souhaitée.
- Sélectionnez un type d'émetteur (ANTENNE, CÂBLE, SATELLITE).
- Sélectionnez le pays souhaité. Le choix du pays influence l'ordre de mémorisation des chaînes.
Définissez un mode de recherche (analogique, DTV, ATV + DTV).

Une fois toutes les données indiquées, confirmez votre sélection avec OK. La recherche des chaînes démarre. Avec la touche MENU, vous pouvez interrompre prématurément la recherche.

Remarque

Pensez à brancher une antenne TNT si vous voulez rechercher des chaînes numériques.

Sélection de programme

• Pour sélectionner un programme, soit vous appuyez sur une des touches CH ▼▲ (sur l'appareil ou sur la télécommande) soit vous sélectionnez le programme directement avec une touche numérique. Pour un numéro à deux ou trois chiffres, saisissez successivement les deux chiffres sans marquer de temps d'arrêt.
• Avec la touche ⊆, vous revenez au programme précédent.

Réglages du son

• Vous pouvez augmenter ou diminuer le son avec les touches de volume VOL ◀ ▶ de la télécommande ou de l'appareil.
  Pour couper le son et le remettre, appuyez sur la touche MUTE.
• Vous paramétrez la langue audio à l'aide de la touche NICAM/A2, à condition que l'émission en cours supporte le mode DUAL (p. ex. avec les émissions bilingues).
  ▶ Avec la touche SOUND, sélectionnez le mode sonore : Standard, Musique, Cinéma, Sports, Utilisateur.

Réglages de l'image

▶ Avec la touche PICTURE, vous pouvez sélectionner l'un des modes d'image suivants : Standard, Doux, Utilisateur, Dynamique. Le réglage Utilisateur est défini dans le menu IMAGE > Mode d'image.
▶ Selon l'émission, les images sont retransmises au format 4:3 ou 16:9. Avec la touche ASPECT, vous pouvez adapter le format de l'image :

AutoLe format diffusé est automatiquement réglé sur le signal d'entrée.
4:3Pour une représentation non déformée d'une image au format 4:3.
16:9Pour une représentation non déformée d'une image au format 16:9.
Zoom 1L'image est étirée vers le haut et vers le bas de l'écran.
Zoom 2Niveau de zoom étendu de Zoom 1. L'image est étirée en plus vers la gauche et vers la droite.
PanoramaCette option étend les côtés gauche et droit d'une image normale (format d'image 4:3) pour remplir l'écran, sans que l'image apparaisse dénaturée.

Vous pouvez également modifier le réglage du format d'image dans le menu BILD > Ratio d'aspect.

Remarque :

Veuillez tenir compte du fait que, selon la source d'image réglée, tous les formats d'image ne sont pas disponibles.

Afficher des informations à l'écran

- Appuyez sur la touche INFO pour afficher les réglages actuels suivants :

• Emplacement de programme
• Système couleur
• Système sonore

- Vous obtenez ces mêmes informations lorsque vous changez de chaîne.

Ouvrir la liste de favoris

Dans le menu CHAÎNE > Éditer programme, vous pouvez ajouter certaines chaînes à une liste de favoris (voir page 21).

• Appuyez sur la touche FAV pour afficher la liste des favoris.
• Sélectionnez un programme avec les touches directionnelles ▲▼.

Sélection de la source

Avec la touche INPUT de l'appareil, vous ouvrez la liste de sélection des sources. Vous pouvez régler les sources suivantes :

DTV Mode TV (signal d'antenne numérique)

CÂBLE Mode TV (signal de câble numérique)

SATELLITE Mode TV (signal de satellite numérique)

Analogique Mode TV (signal d'antenne analogique)

PERITEL Appareil raccordé à la prise Péritel

YPBPR Appareils avec sortie composante raccordés à l'entrée composante

PC PC raccordé à l'entrée PC IN

HDMI Appareil raccordé à l'entrée HDMI

AV Appareil raccordé à l'entrée AV

USB Périphérique de stockage USB raccordé à l'entrée USB

Utilisez les touches directionnelles ▼▲ pour accéder à la source souhaitée.

▶ Validez votre choix avec la touche OK.

Le mode USB

Le port USB est commandé via le mode média.

Remarques pour l'utilisation d'appareils USB

• Il est possible que certains types d'appareils USB (lecteurs MP3, disques durs externes) ne soient pas compatibles avec ce téléviseur LCD.
• Raccordez directement l'appareil USB. N'utilisez pas de câble séparé pour éviter tout problème de compatibilité.
• Ne débranchez pas l'appareil USB en cours de lecture d'un fichier.
• Brancher et débrancher rapidement des appareils USB est dangereux. Nous vous déconseillons en particulier d'insérer et de retirer l'appareil USB plusieurs fois successivement à intervalles rapprochés. Vous pourriez causer des dommages physiques à l'appareil USB et, en particulier, au téléviseur LCD lui-même.

Passer du mode USB au mode TV

▶ Avec la touche INPUT de l'appareil, ouvrez la liste de sélection des sources.
▶ Utilisez les touches directionnelles ▼ ▲ pour accéder au mode USB.
▶ Validez votre choix avec la touche OK.
Si vous voulez revenir au mode TV, répétez la procédure et au lieu de l'option USB, choisissez ATV ou DTV en fonction du signal d'antenne capté.

Système de menus USB

Dès que vous avez raccordé un support de données USB au téléviseur LCD et réglé la source sur Média, vous disposez des 4 médias suivants :

• PHOTO - pour la lecture de fichiers photo
• MUSIQUE - pour la lecture de fichiers audio
• FILM - pour la lecture de films
• TEXTE - pour l'affichage de textes (*.txt)

Selon l'option choisie, différentes fonctions représentées dans la partie inférieure de l'écran sont disponibles.

Télétexte

Le télétexte est un service gratuit diffusé par la plupart des stations de télévision et proposant des informations réactualisées quotidiennement sur la météo, les grilles de programmes, le cours des actions, les actualités, le sous-titrage et bien d'autres thèmes.

L'utilisation du télétexte

Votre télécommande possède des touches Télétexte spéciales destinées à l'utilisation du télétexte.

• Sélectionnez une chaîne diffusant le télétexte.
• Appuyez une fois sur la touche TV/TXT pour afficher la page initiale/l'index du télétexte.
• Appuyez à nouveau sur la touche TV/TXT pour afficher le télétexte en surimpression (l'image télévisée apparaît en arrière-plan).
• Appuyez encore sur la touche TV/TXT pour repasser en mode TV.

Sélection de pages

▶ Avec les touches numériques, entrez directement le numéro à trois chiffres de la page de télétexte que vous souhaitez consulter.
Le numéro de page choisi est affiché dans le coin supérieur gauche de l'écran. Le compteur de télétexte commence la recherche jusqu'à ce qu'il trouve le numéro de page choisi.
Les touches directionnelles ▼▲ vous permettent de feuilleter les pages du télétexte en avant et en arrière.

Touches de couleur

Si des éléments de texte ou des champs en couleur sont affichés en bas de l'écran, vous pouvez en sélectionner directement le contenu en appuyant sur les touches de couleur correspondantes ROUGE, VERTE, JAUNE et BLEUE.

SOUS-PAGES

Certaines pages du télétexte contiennent des sous-pages. En bas de l'écran apparaît p. ex. 1/3. Les sous-pages sont affichées les unes après les autres à un intervalle d'environ trente secondes. Mais vous pouvez aussi les visualiser directement en appuyant sur la touche SUBPAGE. Vous pouvez feuilleter les sous-pages à l'aide des touches directionnelles ◀ ▶.

Fonctions utiles du télétexte

INDEX

- À l'aide de la touche INDEX, sélectionnez la page principale du télétexte.

HOLD

La page de télétexte que vous avez choisie contient probablement plus d'informations qu'un écran ne peut en afficher. Ces informations sont alors réparties sur plusieurs sous-pages. Les sous-pages sont affichées les unes après les autres à intervalles réguliers.

• Appuyez sur la touche HOLD pour empêcher le télétexte de passer automatiquement à la page suivante.
• Appuyez aussi sur la touche HOLD pour activer à nouveau le changement automatique de page.

REVEAL

Pour faire apparaître une information cachée, p. ex. les réponses aux énigmes, un puzzle ou un jeu concours, appuyez une fois sur la touche REVEAL.

- Appuyez encore une fois sur la touche REVEAL pour masquer à nouveau les réponses.

SIZE

Cette fonction permet d'afficher l'information de télétexte en deux fois plus grand.

• Appuyez sur la touche SIZE pour agrandir la moitié supérieure de la page.
• Appuyez à nouveau sur la touche SIZE pour agrandir la moitié inférieure de la page.
• Appuyez encore une fois sur la touche SIZE pour repasser à l'affichage normal.

CANCEL

Si, en mode Télétexte, vous appuyez sur la touche CANCEL, le téléviseur affiche le télétexte en arrière-plan. Cela vous permet de patienter jusqu'à ce que la page souhaitée soit affichée.

• Choisissez le numéro de page souhaité en mode Télétexte.
  Dès que la page recherchée est trouvée, le numéro de page s'affiche.
• Appuyez à nouveau sur la touche CANCEL pour afficher la page souhaitée.

- Appuyez sur la touche CANCEL si vous voulez activer le mode TV pendant la recherche de la page de télétexte sélectionnée.

Paramètres de base du menu OSD

Avec le menu OSD (On Screen Display), vous pouvez régler certains paramètres du téléviseur LCD.

Naviguer dans le menu

• Appuyez sur la touche MENU pour activer l'OSD.
  Les réglages possibles sont indiqués dans le bord supérieur de l'écran.
• À l'aide des touches directionnelles ◀, sélectionnez les options dans le menu principal.
  ▶ La touche ▼ vous permet de vous placer sur les différentes entrées des menus.
• Sélectionnez les options d'un menu avec les touches directionnelles ◀ ▶.
  La touche MENU vous permet de repasser au menu principal.
  ▶ Avec la touche directionnelle ▶, vous ouvrez un sous-menu (si contenu dans le menu). Avec la touche MENU, vous repassez au menu supérieur.
  ▶ Avec les touches directionnelles ◀ ▶, vous réglez une valeur souhaitée ou choisissez une autre sélection.
• Appuyez sur la touche MENU pour fermer le menu et confirmer simultanément votre sélection.

Attention : si vous n'appuyez sur aucune touche, le menu se ferme automatiquement après quelques secondes.

Vous avez le choix entre les menus principaux suivants :

• Menu CHAÎNE
• Menu IMAGE
• Menu SON
• Menu HORAIRE
• Menu FONCTION
• Menu BLOCAGE

Remarque

Suite à d'éventuelles modifications techniques, il est possible que les menus décrits ici divergent de ceux affichés sur votre écran.

Remarque

Les menus s'affichent en fonction de la source sélectionnée. Pour afficher des menus qui n'apparaissent pas à l'écran, vous devez d'abord changer de source.

Système de menu

Menu CHAÎNE

Option de menu Réglage
Recherche automatique	Ce menu vous permet d'effectuer une recherche des chaînes. Différentes options de recherche sont à votre disposition. Quand vous avez choisi une option de recherche, appuyez sur OK pour lancer la recherche des chaînes. Vous pouvez interrompre prématurément la recherche à l'aide de la touche MENU. Dans ce cas, les chaînes trouvées ne seront pas enregistrées.
Recherche manuelle TNT	Ici, vous pouvez programmer manuellement certaines chaînes en mode TNT si le signal capté provient d'une antenne.
Recherche manuelle CÂBLE	Ici, vous pouvez programmer manuellement certaines chaînes en mode DVB-C si le signal capté provient du câble. Cette option est uniquement disponible si une syntonisation automatique a au préalable été effectuée via le câble.
Recherche manuelle ATV	Ici, vous pouvez programmer manuellement certaines chaînes en mode ATV.
	Enristrer sous	Vous sélectionnez ici l'emplacement de programme sous lequel vous voulez enregistrer vos réglages.
	Norm TV	BG, DK, L, l. Le système sonore BG est paramétré pour l'Allemagne.
	Chaîne actuelle	Sélectionnez par ce biais la chaîne que vous souhaitez modifier.
	Recherche	Démarrez la recherche des chaînes à l'aide des touches ◀ ▶.
	Réglage de précision	Exécutez un réglage de précision à l'aide des touches ◀ ▶.
Éditer programme	Vous voyez ici les chaînes actuellement enregistrées. Pour chaque chaîne, vous pouvez effectuer les réglages suivants :
	Effacer Sélectionnez la chaîne que vous souhaitez supprimer et appuyez sur la touche rouge. Appuyez sur la touche ◀ Oui si vous êtes sûr de vouloir supprimer cette chaîne. Appuyez sur la touche ▶ Non pour annuler l'opération.
	Déplacer Sélectionnez la chaîne et appuyez sur la touche jaune. Déplacez la chaîne avec ▲▼ jusqu'à la position souhaitée et appuyez une nouvelle fois sur la touche jaune. Les autres chaînes sont décalées en conséquence.
	SauterSélectionnez à l'aide des touches CH▲▼ la chaîne que vous souhaitez sauter lorsque vous faites défiler les chaînes et appuyez sur latouche bleue.Vous pouvez cependant toujours sélectionner cette chaîne à l'aide des touches numériques.
	FavPour ajouter une chaîne à une liste de favoris, sélectionnez-la et appuyez sur latoucheFAV.Utilisez les touches de la télécommande pour consulter les listes defavoris. Voir aussi p. 15.
Information signal	Vous affichez ici les informations sur le signal de la chaîne réglée.Cette option est uniquement disponible en mode DTV.
Informations CI	Si vous souhaitez regarder des chaînes payantes, vous devez tout d'abord vous abonner auprès du prestataire correspondant. Une fois que vous vous serez abonné, votre prestataire vous remettra un module CAM (« Conditional Access Module ») et une carte spéciale. Vous trouverez plus de détails sur les réglages dans la documentation livrée avec le module.Installez les composants CI de la façon suivante sur votre téléviseur :► Éteignez le téléviseur et débranchez la fiche secteur.► Insérez tout d'abord le module CAM dans l'emplacement prévu à cet effet sur le côté du téléviseur LCD. Ensuite, insérez la carte.RemarqueLe module d'interface commune ne doit être inséré ou retiré que lorsque letéléviseur se trouve en mode Veille ou s'il est débranché du réseau électrique.Le module CAM ne peut être inséré que dans un sens, il n'est donc pas possible de l'insérer à l'envers. Vous risquez d'endommager le module CAM ou le téléviseur si vous tentez d'insérer le module CAM par la force.Branchez le téléviseur sur le réseau électrique, allumez-le et attendez jusqu'à ce que la carte soit reconnue.Avec certains modules CAM, plusieurs étapes de configuration que vous pouvez exécuter dans le menu Informations CI sont également nécessaires.
Mise à jour logiciel (USB)	Sous cette option de menu, vous pouvez effectuer une mise à jour logicielle via le port USB.
Réglage d'antenne	Vous pouvez ici sélectionner le satellite vers lequel est orientée votre antenne satellite. Vous pouvez ici également programmer manuellement certaines chaînes en mode DVB-S.

Mémorisation manuelle du magnétoscope

Vous pouvez utiliser la recherche manuelle des chaînes p. ex. pour régler un magnétoscope sur le téléviseur LCD.

Une fois que téléviseur LCD et magnétoscope sont reliés par le câble antenne (voir Raccordement du magnétoscope à la page 28), réglez votre magnétoscope sur le signal de test.

Exécutez une recherche manuelle des chaînes dans la recherche avec le téléviseur LCD.

Option de menu Réglage
Mode d'image	Choisir le mode d'image : Dynamique, Standard, Doux, Utilisateur. Cette fonction correspond à la touche PICTURE.Avec le réglage Utilisateur, vous pouvez paramétrer vous-même Contraste, Luminosité, Couleur, Netteté et Teinte. Pour tous les autres réglages, ces paramètres sont prédéfinis.
Contraste	Réduire ou augmenter le contraste (échelle de 0 à 100).
Luminosité	Réduire ou augmenter la luminosité (échelle de 0 à 100).
Couleur	Réduire ou augmenter la couleur (échelle de 0 à 100).
Netteté	Réduire ou augmenter la netteté (échelle de 0 à 10).
Teinte	Réglages de la teinte disponibles uniquement avec réception NTSC
Temp. De couleur	Choisir la température des couleurs : Froid, Moyen, Chaud, Utilisateur
Rouge	Réduire ou augmenter les valeurs de rouge (échelle de 0 à 100).
Vert	Réduire ou augmenter les valeurs de vert (échelle de 0 à 100).
Bleu	Réduire ou augmenter les valeurs de bleu (échelle de 0 à 100).
Ratio d'aspect	Choisir le rapport largeur/hauteur : Auto, 4:3, 16:9, Zoom1, Zoom2, Panorama
Réduction de bruit	Cette fonction vous permet de réduire les bruits d'image et d'améliorer la qualité d'image d'un signal faible. Vous avez le choix entre Arrêt, Bas, Moyen, Haut et Défaut.
Écran	Réglages de l'écran disponibles uniquement avec réception NTSC

Menu SON

Option de menu Réglage
Mode son	Choisir le mode audio : Standard, Musique, Cinéma, Sports, Utilisateur. Cette fonction correspond à la touche SOUND.Avec le réglage Utilisateur, vous pouvez régler vous-même Aigus, Graves et Balance. Pour tous les autres réglages, ces paramètres sont prédéfinis.
Aigus	Réduire ou augmenter les aigus (échelle de 0 à 100).
Graves	Réduire ou augmenter les graves (échelle de 0 à 100).
Balance	Paramétrez la balance entre les haut-parleurs gauche et droit.
Volume autom.	La fonction AVL (Automatic Volume Limiting) équilibre les différents volumes des

	diverses émissions. Si vous choisissez le réglage Arrêt, vous écouterez les volumes originaux. Si vous choisissez le réglage Marche, vous écouterez un volume régulier.
Son Surround	Vous activez ici le son Surround.
Mode SPDIF	Réglage du mode SPDIF.

Menu HORAIRE

Option de menu Réglage
Horloge	Vous pouvez ici paramétrer la date et l'heure.
Arrêt horloge	Sélectionnez le jour ou les jours et l'heure auxquels l'appareil doit être automatiquement éteint.
Mise en marche horloge	Sélectionnez le jour ou les jours et l'heure auxquels l'appareil doit être automatiquement allumé.
Sleep Timer	Choisissez une heure à laquelle l'appareil doit s'éteindre automatiquement. Appuyez sur Arrêt pour annuler la minuterie.
Veille autom.	Éteint l'appareil après une durée définie si aucun signal n'est émis. Cette fonction peut être désactivée.
Arrêt automatique	Réglez ici le temps au bout duquel le téléviseur LCD doit s'éteindre automatiquement si aucune touche du panneau de commande ou de la télécommande n'est actionnée dans l'intervalle réglé. Il s'agit ici d'une fonction servant à la protection de l'environnement.
Fuseau horaire	Vous pouvez ici régler le fuseau horaire.

Menu FONCTION

Option de menu Réglage
Langue OSD	Sélectionnez la langue du menu OSD ou la langue TT. Elle s'active immédiatement.
1ère langue audio	Choisissez la première langue audio
2ème langue audio	Choisissez la deuxième langue audio
1ère langue sous-titre	Choisissez la première langue des sous-titres

2ème langue sous-titre	Choisissez la deuxième langue des sous-titres
Durée d'OSD	Sélectionnez la durée après laquelle l'appareil quitte automatiquement le menu OSD quand aucune saisie n'a lieu
Pays	Le choix du pays peut être modifié uniquement lors de la première installation (Guide install.)
Restaurer les réglagesd'..	Vous paramétrez ici les réglages d'usine. Pour ce faire, vous pouvez réinitialiser l'appareil ou la mémoire

Menu BLOCAGE

Option de menu Réglage
Bloquer système	Vous pouvez par ce biais activer les paramètres Bloquer programme, Accord parentel et Blocage touches. Saisissez pour cela le mot de passe. À la livraison : 0000.
Définir mot de passe	Un champ vous permettant de saisir vos mots de passe s'affiche.
	Entrer ancien mot de passe	Entrez le mot de passe actuel à l'aide des touches numériques. À la livraison : 0000.
	Entrer nouveau mot de passe	Saisissez un nouveau mot de passe à quatre chiffres.
	Confirmer mot de passe	Répétez ce nouveau mot de passe. Le nouveau mot de passe est enregistré
	RemarqueNotez votre nouveau mot de passe. Il ne sera pas réinitialisé lors de la restauration des paramètres d'usine.Si vous deviez oublier le mot de passe, utilisez le code maître « 8899 ».
Bloquer programme	Sélectionnez dans une liste les chaînes que vous souhaitez verrouiller.
Accord parentel	Cette option vous permet de sélectionner l'âge.Cette option est uniquement disponible en mode DTV.
Réglage hôtel	Les réglages de sécurité de chaînes individuelles peuvent être paramétrés par ce biais. Ce menu permet de verrouiller des chaînes, des sources, des touches et l'image. Vous pouvez également régler un volume maximal et effectuer un DataBase Export ou Import.

EPG - Guide électronique des programmes

Appuyez sur la touche EPG pour ouvrir le « Guide électronique des programmes ». Cette fonction est disponible uniquement dans les modes SATELLITE, CÂBLE et DTV.

Vous pouvez voir dans le tableau l'émission actuelle pour les chaînes disponibles. Sélectionnez une chaîne avec ▲▼. Des informations sur l'émission en cours s'affichent alors dans le bloc de texte à droite du tableau. Vous pouvez également afficher des informations relatives aux émissions diffusées durant toute la semaine à l'heure actuelle. Sous HORAIRE, sélectionnez avec ◀▶ le jour souhaité.

Attention :

Les informations sur les chaînes affichées sont établies par les chaînes elles-mêmes. L'absence éventuelle d'informations sur une chaîne ne signifie pas que votre téléviseur LCD est défaillant.

Raccordement d'appareils

Raccordement d'un casque

Branchez le casque dans la prise casque.

Attention!

L'utilisation d'un casque avec un volume élevé peut entraîner des lésions permanentes du système auditif. Réglez le volume sur la valeur minimum avant de commencer. Lancez la lecture et augmentez le son jusqu'à atteindre un niveau agréable pour vous. Une modification du réglage de base de l'égaliseur peut augmenter le volume et, ainsi, entraîner des lésions permanentes du système auditif.

À pleine puissance, l'écoute prolongée avec un casque ou des oreillettes peut endommager l'oreille de l'utilisateur.

Amplificateur numérique via la prise coaxiale

La prise SPDIF Coax.OUT vous permet de restituer le signal audio de votre téléviseur LCD via un amplificateur numérique.

Pour cela, vous devez brancher un câble coaxial sur la prise SPDIF Coax.OUT du téléviseur LCD et sur l'entrée correspondante de l'amplificateur.

Raccordement d'un lecteur de DVD

Vous avez plusieurs possibilités pour brancher un lecteur de DVD :

1. Avec un câble péritel

▶ Utilisez un câble péritel pour raccorder un lecteur de DVD à la prise SCART.

2. Avec un câble Cinch stéréo et Cinch vidéo

Utilisez un câble Cinch vidéo (fiche jaune) pour raccorder l'entrée Vidéo du téléviseur LCD à la sortie Vidéo de l'appareil externe.
Utilisez un câble Cinch stéréo (fiche rouge et blanche) pour relier les entrées Audio du téléviseur LCD aux sorties Audio de l'appareil externe.

3. Avec un câble vidéo composante (3xCinch)

Si le graveur de DVD dispose de sorties YUV (Y Pb Pr), il est conseillé de le raccorder aux entrées composantes Y-Pb-Pr du téléviseur LCD à l'aide d'un câble composante (câble Cinch vert/bleu/rouge).
Pour la transmission du son, raccordez un câble Cinch stéréo (fiche rouge et blanche) aux entrées AUDIO L-R.

4. Avec un câble HDMI

À condition que le lecteur de DVD soit doté d'une sortie HDMI, branchez un câble HDMI (non fourni) sur l'entrée HDMI du téléviseur LCD et sur la sortie HDMI de l'appareil externe.

Raccordement d'un magnétoscope

Raccordez un câble antenne à la prise antenne du téléviseur LCD et à la sortie Antenne du magnétoscope.
Utilisez un câble antenne supplémentaire pour relier l'entrée Antenne du magnétoscope à la prise antenne murale.

Vous pouvez également relier le téléviseur LCD et le magnétoscope à l'aide d'un câble péritel. Cela permet d'obtenir une meilleure qualité d'image et de son. Une prise péritel est nécessaire pour la transmission d'un son en stéréo.

▶ Raccordez le câble péritel à la prise SCART du téléviseur LCD.
▶ Raccordez l'autre extrémité du câble péritel à la prise SCART OUT du magnétoscope.

Raccordement d'un graveur de DVD

Utilisez un câble péritel pour raccorder le graveur de DVD à la prise SCART du téléviseur LCD.
▶ Raccordez l'autre extrémité du câble péritel à la prise SCART OUT du graveur de DVD.
Raccordez un câble antenne à la prise antenne du téléviseur LCD et à la sortie Antenne du graveur de DVD.
Utilisez un câble antenne supplémentaire pour relier l'entrée Antenne du graveur de DVD à la prise antenne murale.

Alternative

Si le graveur de DVD dispose de sorties YUV (Y Pb Pr), il est recommandé de le brancher à l'aide d'un câble composante (câble Cinch vert/bleu/rouge) sur les entrées composantes Y-Pb-Pr du téléviseur LCD.
Pour la transmission du son, branchez un câble Cinch stéréo (fiche rouge et blanche) sur les entrées AUDIO L-R.

Alternative

Si le graveur de DVD dispose d'une sorte HDMI, raccordez un câble HDMI (non fourni) à l'entrée HDMI du téléviseur LCD et à la sortie HDMI de l'appareil externe.

Raccordement d'un récepteur (SAT, TNT, décodeur, etc.)

Plusieurs possibilités s'offrent à vous pour le raccordement à votre téléviseur LCD d'un appareil devant être utilisé comme récepteur pour le téléviseur LCD (p. ex. récepteur satellite, récepteur TNT, décodeur, décodeur numérique externe).

1. Avec un câble péritel

▶ Utilisez un câble péritel pour raccorder un récepteur à la prise SCART.

2. Avec un câble Cinch stéréo et Cinch vidéo

Raccordez un câble Cinch stéréo (fiche rouge et blanche) aux entrées Audio du téléviseur LCD et aux sorties Audio de l'appareil externe.
Raccordez un câble Cinch vidéo (fiche jaune) à l'entrée Vidéo du téléviseur LCD à la sortie Vidéo de l'appareil externe.

3. Avec un câble vidéo composante (3xCinch)

• À condition que l'appareil externe dispose de sorties YUV (Y Pb Pr), il est conseillé de le raccorder avec un câble composante (câble Cinch vert/bleu/rouge) aux entrées composantes Y-Pb-Pr du téléviseur LCD.
  Pour la transmission du son, raccordez un câble Cinch stéréo (fiche rouge et blanche) aux entrées AUDIO L-R.

4. Avec un câble HDMI

- À condition que votre appareil externe soit doté d'une sortie HDMI, branchez un câble HDMI (non fourni) sur l'entrée HDMI du téléviseur LCD et sur la sortie HDMI de l'appareil externe.

Raccordement d'un graveur de DVD ou d'un magnétoscope et d'un récepteur satellite

Si vous souhaitez brancher simultanément un graveur de DVD ou un magnétoscope et un récepteur satellite, vous pouvez utiliser le type de branchement suivant :

▶ Raccordez le récepteur comme décrit plus haut.
Raccordez maintenant le récepteur à l'aide d'un câble péritel à la sortie SCART du graveur de DVD et à l'entrée SCART correspondante du récepteur.
Raccordez un câble antenne à la prise antenne du téléviseur LCD et à la sortie Antenne du graveur.
Raccordez un autre câble antenne à l'entrée Antenne du graveur de DVD et à la sortie Antenne du récepteur.
Raccordez le récepteur satellite au LNB de l'antenne parabolique.

Raccordement d'un caméscope

Avec un câble Cinch stéréo et Cinch vidéo

Pour restituer sur votre téléviseur LCD le son et l'image d'un caméscope, raccordez le caméscope aux prises AUDIO-IN et à la prise VIDEO-IN du téléviseur LCD.

Appareil avec sortie HDMI ou DVI

HDMI (« High Definition Multimedia Interface ») est la seule interface du domaine de l'électronique grand public à transférer simultanément sous forme numérique les données audio et vidéo. Elle traite tous les formats d'image et de son actuellement connus, y compris le HDTV (High Definition Television), et peut également afficher la résolution 1080i sans perte de qualité.

De nombreux appareils de l'électronique grand public, comme par ex. les lecteurs de DVD, sont aujourd'hui équipés de sorties HDMI ou DVI.

Raccordement d'un appareil externe avec sortie HDMI

Raccordez un câble HDMI (non fourni) à l'entrée HDMI du téléviseur LCD et à la sortie HDMI de l'appareil externe.
L'appareil HDMI une fois branché, allumez le téléviseur LCD.
▶ Allumez ensuite l'appareil de lecture HDMI externe.

Raccordement d'un appareil externe avec sortie DVI

Si l'appareil externe possède une sortie DVI, vous pouvez également le raccorder à l'entrée HDMI (HDMI est compatible vers le bas par rapport à DVI – « Digital Visual Interface »). Vous avez besoin pour cela d'un adaptateur HDMI-VDI. La sortie DVI ne transmettant pas le son, vous devrez également utiliser un câble audio.

Pour la transmission du son, branchez un câble Cinch stéréo avec connecteur jack stéréo de 3,5 mm dans la prise VGA-AUDIO-IN.

Raccordement d'un PC

Le téléviseur LCD se branche sur votre PC ou votre ordinateur portable comme un écran ou écran supplémentaire. L'image de votre PC/ordinateur portable est alors transmise sur le téléviseur LCD.

Pour raccorder le téléviseur LCD au PC :

▶ Éteignez les deux appareils.
Raccordez un câble VGA (câble d'écran, non fourni) à l'entrée VGA du téléviseur LCD et à la sortie carte graphique du PC/de l'ordinateur portable.
Serrez bien les vis du câble d'écran avec vos doigts de manière à ce que les fiches soient correctement insérées dans les prises.
Si vous souhaitez également transférer du son, branchez un câble audio dans la prise VGA AUDIO du PC/de l'ordinateur portable et dans la sortie Audio du PC/de l'ordinateur portable.
▶ Allumez d'abord le téléviseur LCD.
▶ Allumez ensuite le PC/I'ordinateur portable.

Si vous utilisez le téléviseur LCD comme deuxième écran pour votre PC, vous pouvez être amené à modifier certains réglages d'affichage de votre système d'exploitation. Consultez le mode d'emploi du PC/de l'ordinateur portable pour connaître les consignes à respecter en cas d'utilisation de plusieurs écrans.

Résolution de problèmes

Les dysfonctionnements peuvent être parfois dus à des problèmes banals, mais également à des composants défectueux. Le guide ci-dessous a pour objectif de vous aider à résoudre les problèmes éventuels.

Si les mesures indiquées n'aboutissent pas, n'hésitez pas à nous contacter!

Problème	Solution
Aucune image ne s'affiche et il n'y a pas de son.	Vérifiez si le cordon d'alimentation est correctement relié à la prise de courant et à l'appareil.Vérifiez si la réception du signal est réglée sur TV.
Aucune image n'apparaît.Aucune image ne parvient depuis AV.	Vérifiez si le contraste / la luminosité sont correctement réglés.Vérifiez si tous les appareils externes sont correctement branchés.Vérifiez si la bonne source AV a été choisie.
Il n'y a pas de son.	Assurez-vous que le volume n'est pas réglé sur le minimum.Assurez-vous que l'option Sourdine n'est pas activée.
Il n'y a pas d'image ou pas de son. Mais des bruits sont audibles.	La réception est peut-être mauvaise. Contrôlez si l'antenne est branchée.
L'image n'est pas claire.	La réception est peut-être mauvaise.Contrôlez si l'antenne est branchée.
L'image est trop claire ou trop sombre.	Vérifiez le réglage du contraste / de la luminosité.
L'image n'est pas nette.	La réception est peut-être mauvaise.Contrôlez si l'antenne est branchée.Vérifiez le réglage de la netteté de l'image et de la réduction du bruit dans le menu IMAGE.
Une image double ou triple est affichée.	Contrôlez si l'antenne est correctement orientée.Des ondes se réfléchissent peut-être sur des montagnes ou des immeubles.
L'image est parsemée de points.	L'appareil subit peut-être l'interférence de voitures, trains, lignes électriques, lampes néon, etc.Il y a peut-être des interférences entre l'antenne et le câble électrique. Essayez de les éloigner davantage.
Des bandes apparaissent sur l'écran ou les couleurs perdent de leur intensité.	Un autre appareil génère-t-il des interférences?Les antennes de transmission des stations radio ou les antennes des radioamateurs et des téléphones portables peuvent également provoquer des interférences.Utilisez votre téléviseur le plus loin possible de l'appareil susceptible de générer les interférences.
Les boutons de commande de l'appareil ne fonctionnent pas.	Le contrôle parental est éventuellement activé.Certaines touches sont éventuellement verrouillées sous Réglage hôtel.
La télécommande ne fonctionne pas.	Vérifiez si les piles de la télécommande sont chargées et correctement insérées.Assurez-vous que la fenêtre du capteur n'est pas exposée à un fort rayonnement lumineux.Éteignez puis rallumez l'appareil à l'aide de l'interrupteur d'alimentation.Appuyez sur la touche TV de la télécommande afin de vérifier si la fonction TV est activée.

Besoin d'aide supplémentaire ?

Si les mesures proposées dans les paragraphes précédents n'ont pas permis de résoudre votre problème, veuillez nous contacter. Nous vous prions alors de bien vouloir préparer les informations suivantes :

• Quels sont les appareils externes branchés ?
• Quels messages apparaissent sur l'écran ?
• Dans quel contexte le problème est-il survenu ?
• Si vous avez raccordé un PC à l'appareil :

- Quelle est la configuration de votre PC ?

– Quels logiciels utilisiez-vous lorsque l'erreur s'est produite ?

• Qu'avez-vous déjà tenté pour résoudre le problème ?
• Si vous possédez déjà un numéro de client, veuillez nous le communiquer.

Pixels défectueux des écrans LCD

Malgré la méthode de fabrication ultramoderne employée, le niveau technique hautement complexe peut, dans de rares cas, générer un ou plusieurs points lumineux.

Les écrans TFT à matrice active d'une résolution de 1920 x 1080 pixels, se composant chacun de trois sous-pixels (rouge, vert, bleu), utilisent au total env. 6,2 millions de transistors de commande. Compte tenu de ce très grand nombre de transistors et des processus de fabrication extrêmement complexes qui y sont associés, il peut se produire par endroits des pertes ou un mauvais adressage de pixels ou de sous-pixels individuels.

Classe d'erreurs de pixels	Type d'erreur 1Pixel allumé en permanence	Type d'erreur 2Pixel noir en permanence	Type d'erreur 3Sous-pixel défectueuxallumé noir
0 0 0 0 0
I 1 1 2			1
			1	3
			0	5
II	2	2		0 5
			5-n*	2xn*
			0	10
III 5 15	50			0
			50-n*	2xn*
			0	100
IV	50	150	500	0
			500-n*	2xn*
			0	1000

n^*=1,5

Le nombre d'erreurs autorisé dans les types précités dans chaque classe d'erreur fait référence à un million de pixels et doit être converti en fonction de la résolution physique de l'écran.

Nettoyage

Vous pouvez prolonger la durée de vie de votre téléviseur LCD en tenant compte des mesures suivantes :

Attention!

Débranchez toujours la fiche secteur de la prise et tous les câbles de connexion avant de procéder au nettoyage.

• Les éléments polis brillants sont recouverts de films de protection afin de protéger le téléviseur contre les rayures. Retirez les films une fois l'appareil correctement installé.
• Si les éléments polis brillants sont sales, commencez par les épousseter. Ensuite, essuyez-les en douceur avec un chiffon. Si vous n'époussetez pas immédiatement la poussière sur les éléments polis brillants ou que vous les frottez trop fort, vous risquez de les rayer.
• N'utilisez ni solvants ni produits d'entretien corrosifs ou sous forme gazeuse.
• Nettoyez l'écran à l'aide d'un chiffon doux non pelucheux.
• Veillez à ce qu'aucune goutte d'eau ne reste sur le téléviseur LCD. L'eau peut provoquer une altération permanente des couleurs.
• N'exposez pas l'écran à un rayonnement solaire intense ni aux rayons ultraviolets.
• Conservez précieusement les différents emballages et utilisez-les exclusivement pour transporter le téléviseur LCD.

Attention!

Le boîtier de l'écran ne contient aucun élément nécessitant un entretien ou un nettoyage.

Recyclage

Emballage

Votre appareil se trouve dans un emballage de protection afin d'éviter qu'il s'abîme au cours du transport. Les emballages sont fabriqués dans des matériaux pouvant être recyclés écologiquement et remis dans un point de collecte approprié.

Appareil

Lorsque l'appareil arrive en fin de vie, ne le jetez jamais dans une poubelle classique. Informez-vous des possibilités de recyclage écologique.

Piles

Les piles usagées ne sont pas des déchets domestiques ! Elles doivent être déposées dans un lieu de collecte des piles usagées.

Données techniques/Fiche technique du produit

MEDION®

LCD-TV

Appareil : P14075 (MD 21124)

Tension nominale

(adaptateur secteur) : 220-240V \~ 50 Hz

Tension d'entrée de l'appareil : 12V DC, 3,33 A

Taille de l'écran : 59,9 cm (23,6") TFT; affichage 16:9

Consommation en mode Veille : < 0,5 W

Résolution physique : 1920 x 1080 Pixel

Systèmes TV : PAL, SECAM, B/G, D/K, K', I/I, L/L'

Canaux : VHF (Band I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (S1-S20) / (S21-S41)

TNT (free to air)

D V B - S 2

DVB-C

Audio : stéréo / Nicam

Emplacements de programmes : 100 (ATV) / 600 (DTV) / 5.000 (DVB-S2)

Entrée Antenne : 75 Ohm

Branchements : antenne (analogique/numérique)

satellite

1 x USB

module d'interface commune

Video: 1 x entrée HDMI avec décodage HDCP

Entrée vidéo composite (jack 3,5 mm)

1 x péritel

1 x VGA (D-Sub 15 broches)

Entrée vidéo composante (jack 3,5 mm)

Audio: Entrée audio stéréo pour YUV / composite (jack 3,5 mm)

Prise casque (jack 3,5 mm)

Entrée audio VGA (jack 3,5 mm)

Sortie audio numérique (SPDIF, coax.)

Lecteurs : USB, Common Interface

Formats compatibles Photo (2000 fichiers max.) JPG, PNG, BMP

Musique (2000 fichiers max.)MP3, WMA, AAC

Film (2000 fichiers max.) Compatible MPEG 1/2/4, MKV MPEG4

Compatible Xvid

Texte (2000 fichiers max.) TXT

Température ambiante admissible : +5°C - +35°C

Humidité rel. de l'air admissible : 20% - 85%

Dimensions sans le pied (l x H x P) : env. 580 x 376 x 41 mm

Dimensions avec le pied (l x H x P) : env. 580 x 404 x 161 mm

Poids sans le pied : env. 4,1 Kg

Poids avec le pied : env. 5 Kg

Télécommande

Type de transmission : infrarouge

LED de classe : 1

Type de piles : 2 x 1,5 V AAA R03/LR03

Remarque importante :

Si, du fait de combinaisons de commandes non prévues, d'échange erroné de données ou de décharge électrostatique, le téléviseur LCD ne réagit plus aux commandes, débranchez alors la fiche secteur de la prise et rebranchez-la.

75 Rue de la Foucaudière

72100 LE MANS

France

Service Hotline: [phone] (appel non surtaxé)

Service PREMIUM hors garantie: 08 92 35 05 40

(0.34 EUR/min)

E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet (www.medion.fr) à la rubrique

« Service » puis « Contact »

www.medion.fr

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: 0900 - 2352534 (0,15 EUR/Min)

Fax: 0900 - 3292534 (0,15 EUR/Min)
