Marke	MEDION
Modell	LIFE P12124 (MD 21218)
Produkttyp	LED-Fernseher mit integriertem DVD-Player
Bildschirmgröße	39,6 cm (15,6 Zoll), Format 16:9
Bildschirmauflösung	1366 x 768 Pixel (HD ready)
Tonleistung	2 x 3 W RMS
Stromversorgung	Netzteil 12 V DC 3 A (Modell MN-A036-E190), Eingang 100-240 V ~ 50/60 Hz
Stromverbrauch	36 W max, Standby < 0,5 W
Gewicht	Ca. 1,40 kg (ohne Standfuß), 1,55 kg (mit Standfuß)
Abmessungen (ohne Standfuß)	381 x 240 x 43 mm (B x H x T)
Abmessungen (mit Standfuß)	381 x 275 x 120 mm (B x H x T)
Tuner	DVB-T (TNT), DVB-C (Kabel), analog PAL/SECAM
Anschlüsse	1x HDMI, 1x VGA, 1x SCART, 1x USB, 1x YUV-Eingang (Adapter beiliegend), 1x Composite-AV-Eingang (Adapter beiliegend), Kopfhörerausgang, koaxialer Digitalaudioausgang
DVD-Player	Integriert, kompatibel mit DVD+R/RW, DVD-R/RW, CD-R/RW
USB-Medienformate	Foto: JPG, PNG; Musik: MP3, WMA; Video: MPEG 1/2/4, MKV, Xvid; Text: TXT
Common Interface	Ja (CI+) für Pay-TV
Wandmontage	VESA-Norm 75 x 75 mm
Betriebstemperatur	+5 °C bis +35 °C
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen. Verwenden Sie ein weiches, fusselfreies Tuch. Vermeiden Sie Lösungsmittel und Scheuermittel.
Sicherheit	Gehäuse nicht öffnen (Stromschlaggefahr). Außerhalb der Reichweite von Kindern aufbewahren. Nur das mitgelieferte Netzteil verwenden.
Ersatzteile und Reparierbarkeit	Netzteil und Fernbedienung über den MEDION-Kundendienst erhältlich. Reparatur nur durch autorisiertes Fachpersonal.
Allgemeine Informationen	Bedienungsanleitung herunterladbar unter notice-facile.com. Garantie: siehe beiliegende Garantieurkunde.

Häufig gestellte Fragen - LIFE P12124 MD 21218 MEDION

Wie installiere ich den Fernseher zum ersten Mal?

Schließen Sie das Netzteil an, legen Sie die Batterien in die Fernbedienung ein und schließen Sie die Antenne (RF) an. Schalten Sie den Fernseher ein. Folgen Sie dem Installationsassistenten: Wählen Sie Sprache, Land, Verbindungstyp (Antenne oder Kabel) und starten Sie den automatischen Sendersuchlauf. Sie können diese Funktion auch über das Menü Installation > Automatische Installation aufrufen.

Warum ist kein Bild und kein Ton zu hören?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom führt. Stellen Sie sicher, dass der Fernseher eingeschaltet ist (grüne LED). Prüfen Sie, ob die Quelle auf TV (DTV oder ATV) eingestellt und die Antenne richtig angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie, das Gerät über das Menü Installation > Werkseinstellungen zurückzusetzen.

Wie verwende ich den integrierten DVD-Player?

Drücken Sie die INPUT-Taste auf der Fernbedienung, wählen Sie mit den Pfeiltasten DVD und bestätigen Sie mit OK. Legen Sie eine DVD ein (bedruckte Seite nach hinten). Die Wiedergabe startet automatisch. Nutzen Sie die Tasten der Fernbedienung: PLAY für Wiedergabe/Pause, STOP zum Stoppen, die Navigationstasten für Kapitel. Um zum TV-Modus zurückzukehren, wiederholen Sie den Vorgang und wählen Sie DTV oder ATV.

Wie lese ich Dateien von einem USB-Stick?

Schließen Sie den USB-Stick an den seitlichen USB-Anschluss des Fernsehers an. Drücken Sie INPUT, wählen Sie MEDIA und bestätigen Sie mit OK. Wählen Sie den Dateityp: FOTO, MUSIK, FILM oder TEXT. Navigieren Sie mit den Pfeiltasten durch die Ordner, wählen Sie eine Datei aus und drücken Sie OK, um die Wiedergabe zu starten. Unterstützte Formate: JPG, PNG, MP3, WMA, MPEG, MKV, Xvid, TXT.

Wie stelle ich die Bildqualität ein?

Drücken Sie die MENU-Taste und gehen Sie zu Bild. Sie können den Bildmodus (Standard, Dynamisch, Sanft, Benutzerdefiniert), Helligkeit, Kontrast, Schärfe, Farbe und Farbton ändern. Das Bildformat (4:3, 16:9, Zoom usw.) stellen Sie mit der ASPECT-Taste der Fernbedienung ein. Für ein optimales Erlebnis wählen Sie den Modus Benutzerdefiniert und passen Sie ihn nach Ihren Wünschen an.

Wie schalte ich den Ton aus oder stelle die Lautstärke ein?

Verwenden Sie die Tasten VOL +/- auf der Fernbedienung oder am Gerät. Zum Stummschalten drücken Sie die Taste /MUTE (durchgestrichenes Lautsprechersymbol) oben links auf der Fernbedienung. Drücken Sie erneut, um den Ton wieder einzuschalten. Sie können auch Tiefen, Höhen und Balance im Menü Ton einstellen.

Wie kann ich Pay-TV über den Common Interface sehen?

Abonnieren Sie einen Pay-TV-Anbieter. Stecken Sie das CA-Modul (Conditional Access) bei ausgeschaltetem oder im Standby-Modus befindlichem Fernseher in den COMMON INTERFACE-Schacht (seitlich). Stecken Sie anschließend die vom Anbieter erhaltene Karte ein. Schalten Sie den Fernseher ein: Die Karte sollte automatisch erkannt werden. Zur Konfiguration gehen Sie zu Menü > Funktion > CI-Info.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten) und ob sie leer sind. Ersetzen Sie sie gegebenenfalls. Stellen Sie sicher, dass kein Hindernis den Infrarotsensor des Fernsehers blockiert (rote/grüne LED). Entfernen Sie helle Lichtquellen. Wenn das Problem weiterhin besteht, versuchen Sie, die Fernbedienung zurückzusetzen, indem Sie die Batterien entfernen, 3 Sekunden lang jede Taste drücken und dann die Batterien wieder einlegen.

Wie verwende ich den Programmführer (EPG)?

Drücken Sie die EPG-Taste auf der Fernbedienung. Der Führer zeigt das aktuelle und zukünftige Programm für jeden Sender an. Navigieren Sie mit den Pfeiltasten ▲▼. Verwenden Sie die rote Taste, um die Ansicht zu ändern (täglich/wöchentlich), die grüne Taste, um eine Erinnerung zu programmieren. Drücken Sie EXIT, um zu verlassen. Beachten Sie, dass die Informationen von den Sendern bereitgestellt werden.

Wie aktualisiere ich die Software des Fernsehers?

Laden Sie die Update-Datei von der MEDION-Website auf einen USB-Stick herunter (Format FAT32). Schließen Sie den Stick an den USB-Anschluss des Fernsehers an. Gehen Sie zu Menü > Installation > Software-Update. Folgen Sie den Anweisungen auf dem Bildschirm. Ziehen Sie während des Updates nicht den Netzstecker. Nach Abschluss startet der Fernseher automatisch neu.

BEDIENUNGSANLEITUNG LIFE P12124 MD 21218 MEDION

1. Zu dieser Anleitung......4

1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....4
1.2. Bestimmungsgemäßer Gebrauch......5
1.3. HD ready 5

NL

FR

IT

DK

2. Sicherheitshinweise ......6

2.1. Betriebssicherheit......6
2.2. Aufstellungsort ....7
2.3. Reparatur ....7
2.4. Umgebungstemperatur 8
2.5. Sicherheit beim Anschließen ....8
2.6. Umgang mit Batterien 9
2.7. Hinweise zur Konformität 10
2.8. DVD-Spieler....10

3. Lieferumfang 10

4. Geräteübersicht 11

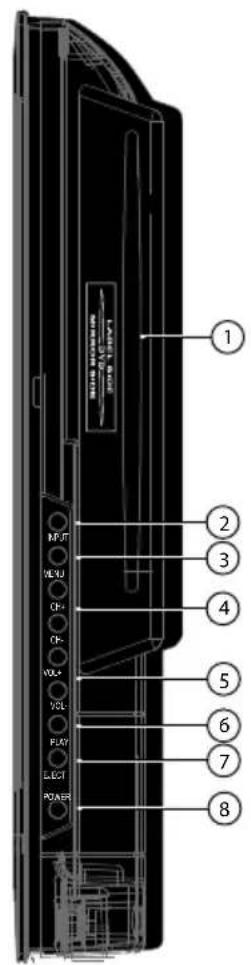

4.1. Vorderseite 11
4.2. Rückseite....12

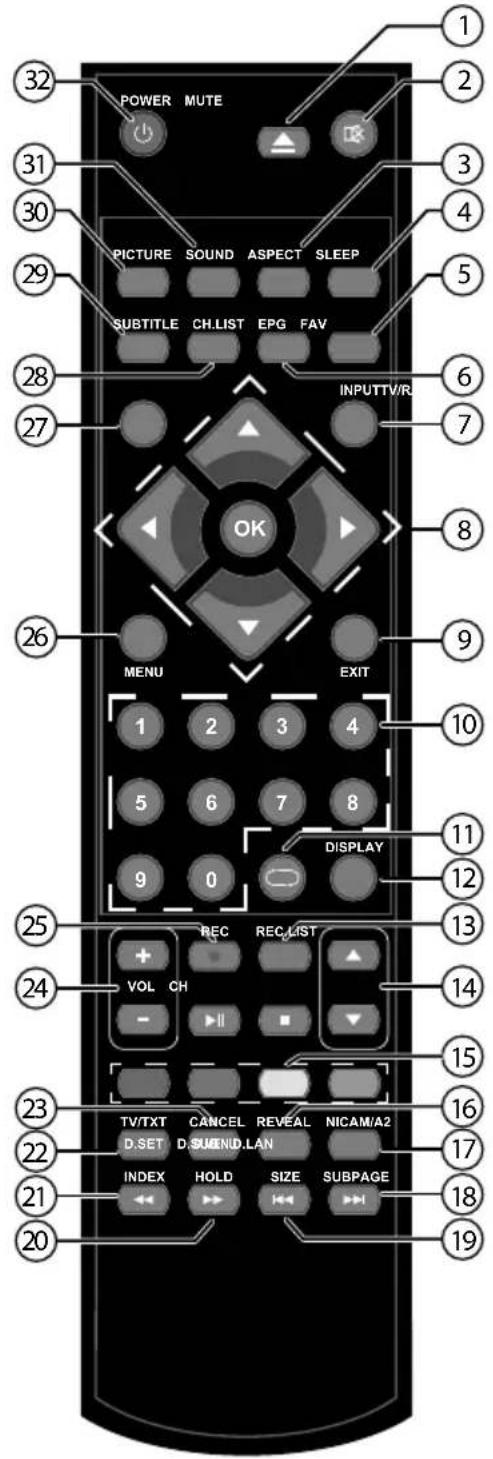

4.3. Fernbedienung....13

5. Inbetriebnahme ....16

5.1. Auspacken 16

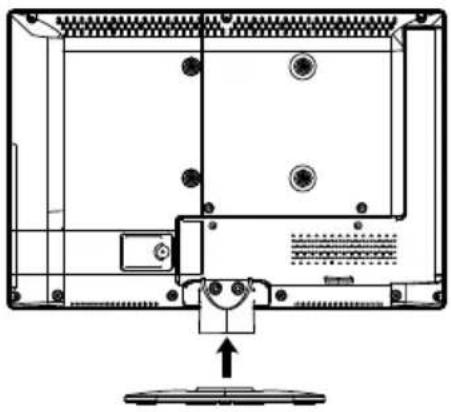

5.2. Montage 16
5.3. Batterien in die Fernbedienung einlegen ....16
5.4. Antenne anschließen....17
5.5. Common Interface 17
5.6. Netzadapter anschließen....18
5.7. LCD-TV ein- und ausschalten 18

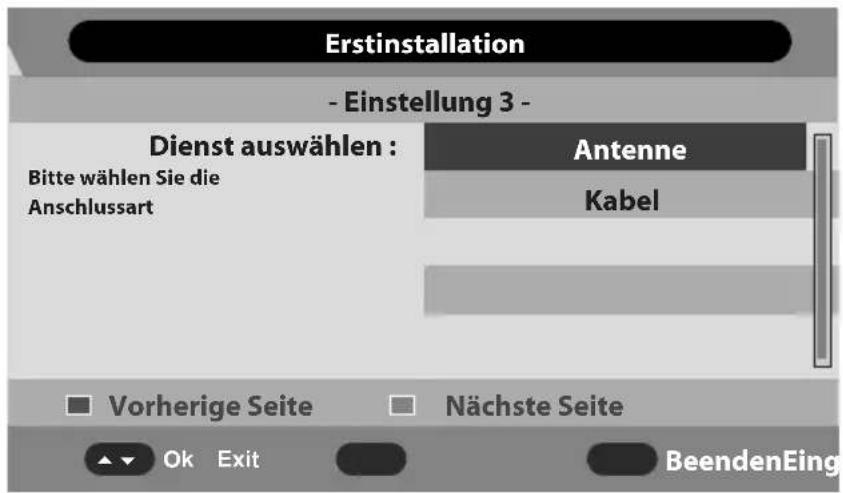

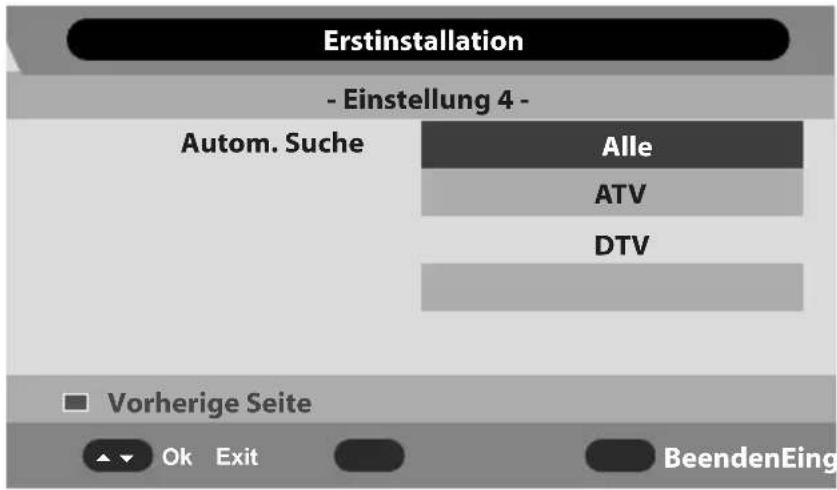

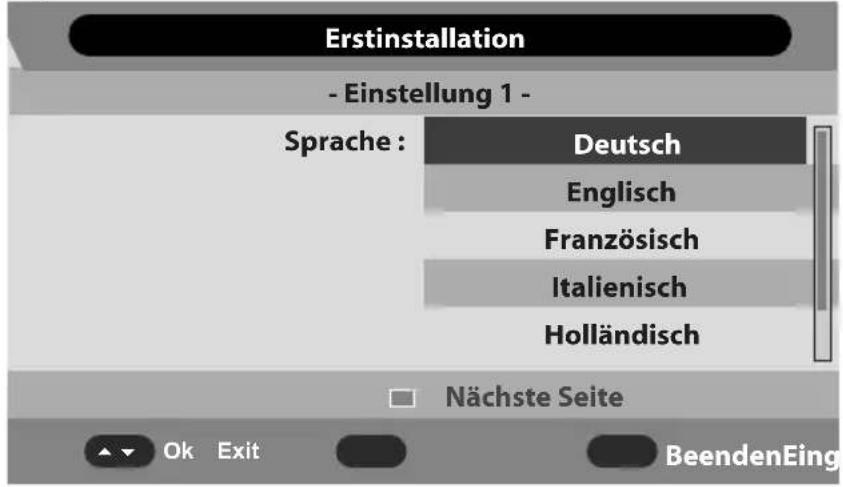

5.8. Sendersuche nach dem ersten Einschalten ....19

6. Bedienung ......21

6.1. Programmauswahl 21
6.2. Toneinstellungen 21

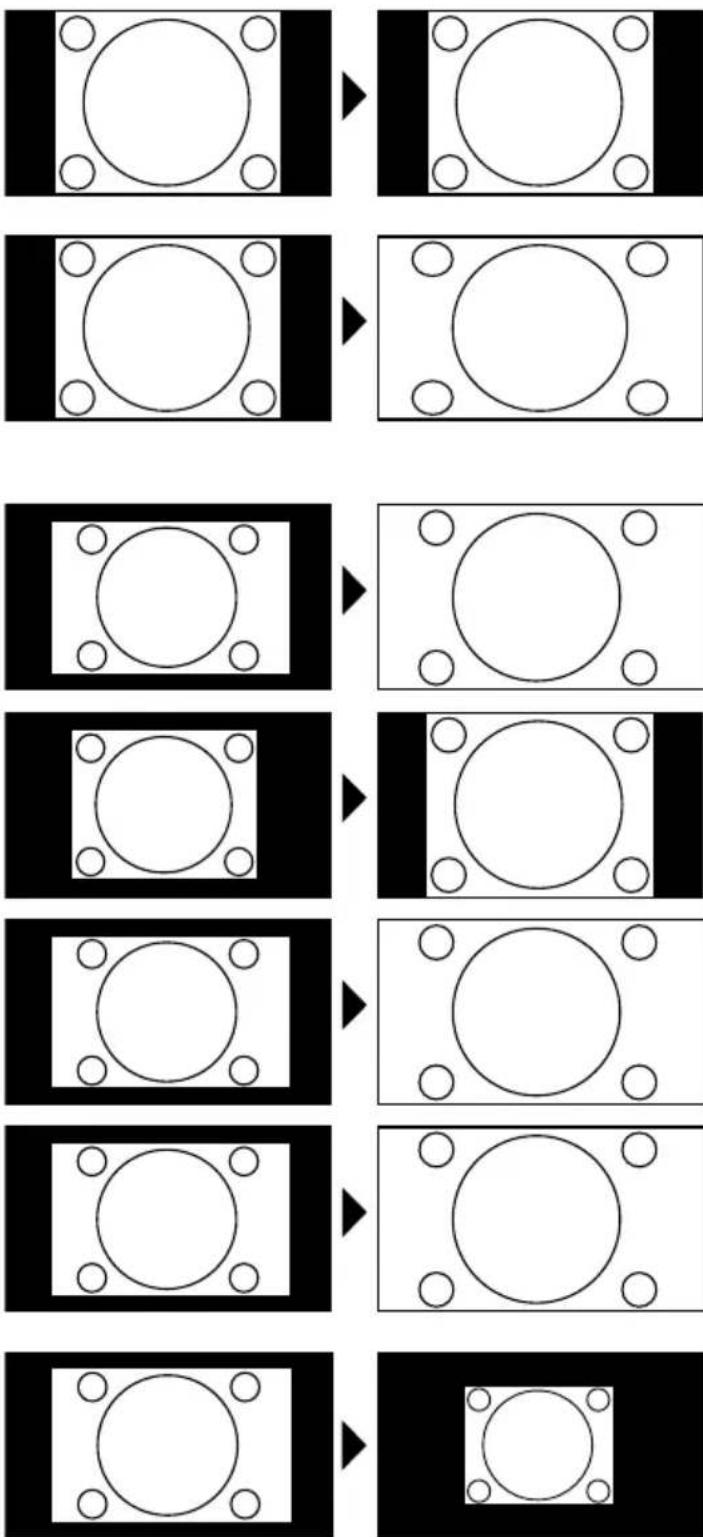

6.3. Bildeinstellungen....21
6.4. Programminformationen anzeigen lassen 22
6.5. Favoritenlisten öffnen 23
6.6. Quelle wählen 23
6.7. Videotext....23

7. Geräte anschließen 25

7.1. Kopfhörer anschließen......25
7.2. Digitaler Verstärker über Koaxialanschluss 25
7.3. DVD-Player anschließen 25
7.4. Videorekorder anschließen 26

7.5. DVD-Rekorder anschließen 26
7.6. Receiver (SAT, DVB-T, Decoder etc.) anschließen 27
7.7. DVD-/Videorekorder und SAT-Receiver anschließen 28
7.8. Camcorder anschließen....28
7.9. Gerät mit HDMI- oder DVI-Ausgang 28
7.10.PC anschließen....29

8. Menüführung ....30

8.1. Menü Bild....31

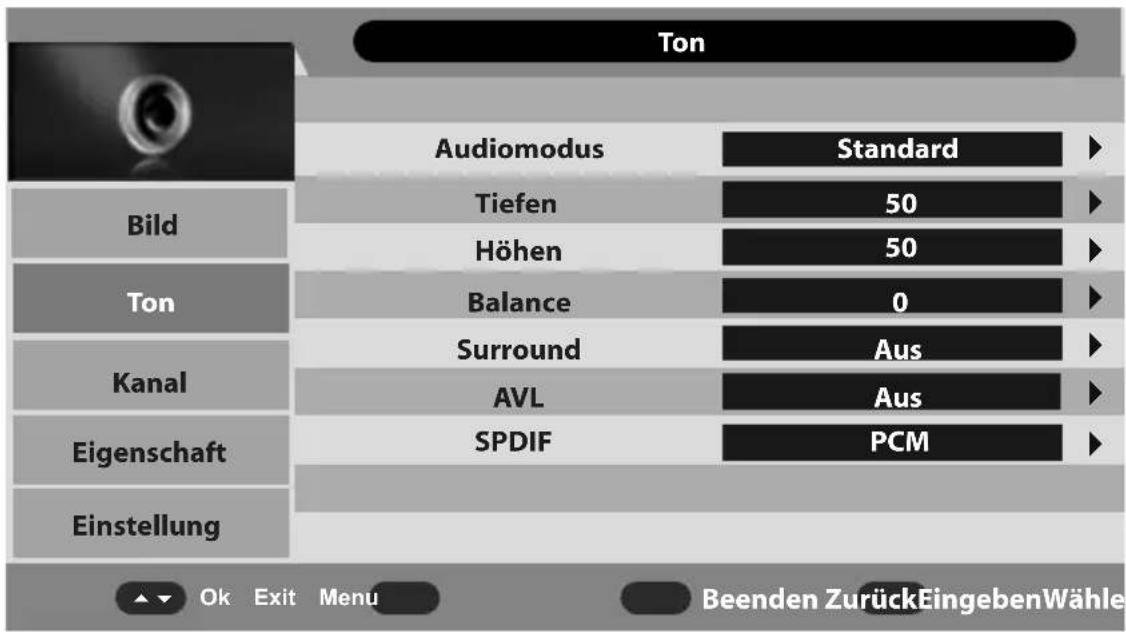

8.2. Menü Ton 32

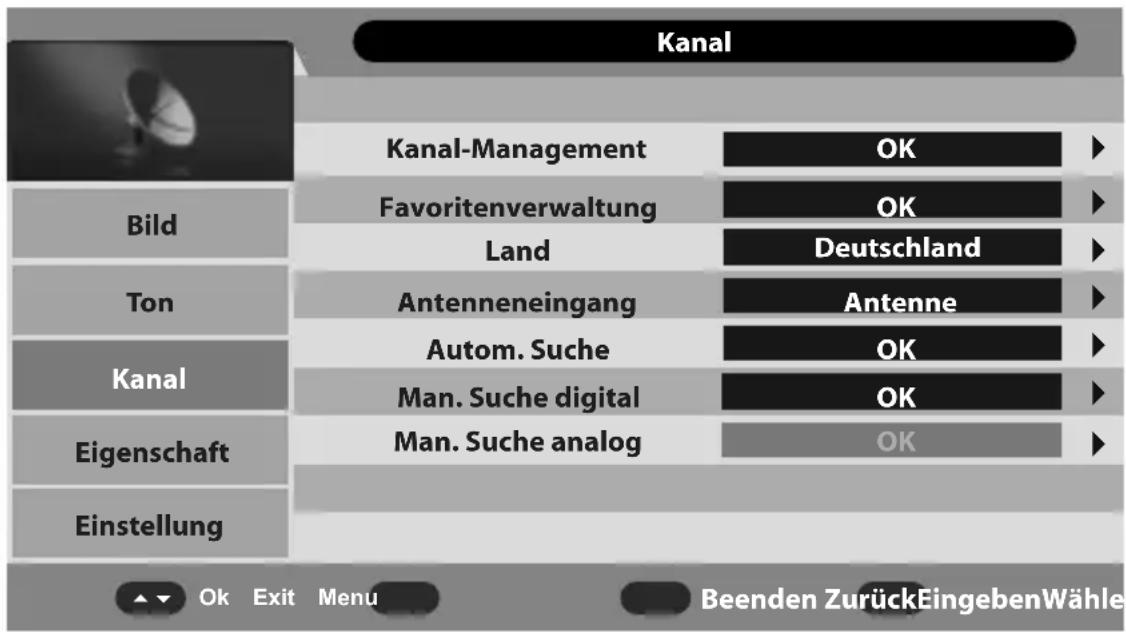

8.3. Menü Kanal 33

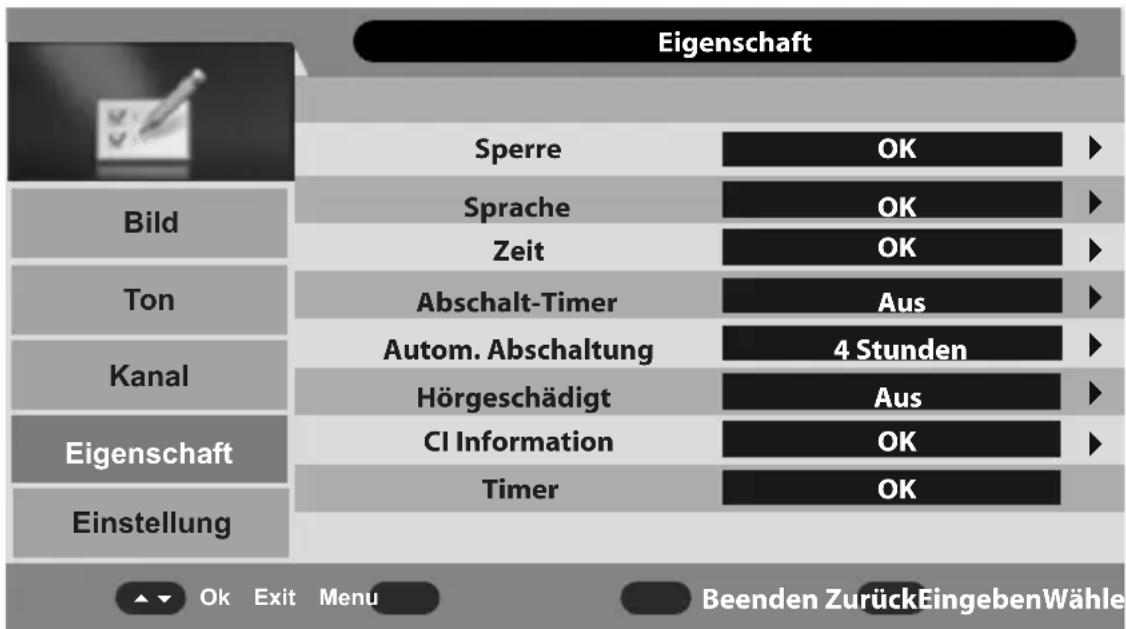

8.4. Menü Eigenschaft 36
8.5. Menü Einstellung....41

9.1. Zugriff auf den Media Player....43
9.2. Hauptmenü des Media Players ....43
9.3. Fotos anzeigen....44
9.4. Musik wiedergeben 45
9.5. Filme wiedergeben 45
9.6. Texte wiedergeben....46

10. EPG - Programmführer ....47

11.Der DVD-Modus 48

11.1. Vom TV- zum DVD-Modus wechseln ....48
11.2.DVD einlegen 48
11.3.Tastenfunktion....48
11.4. Navigieren auf MP3- und JPEG-Datenträgern ....51

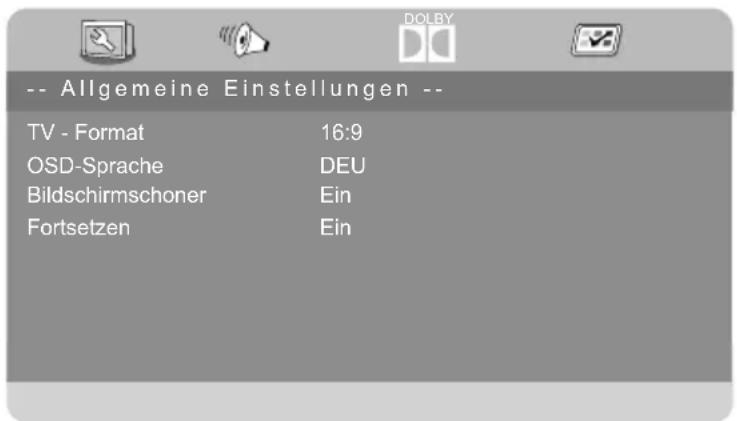

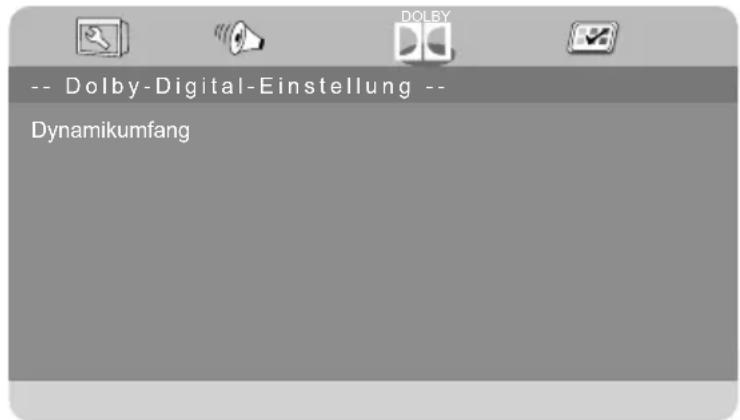

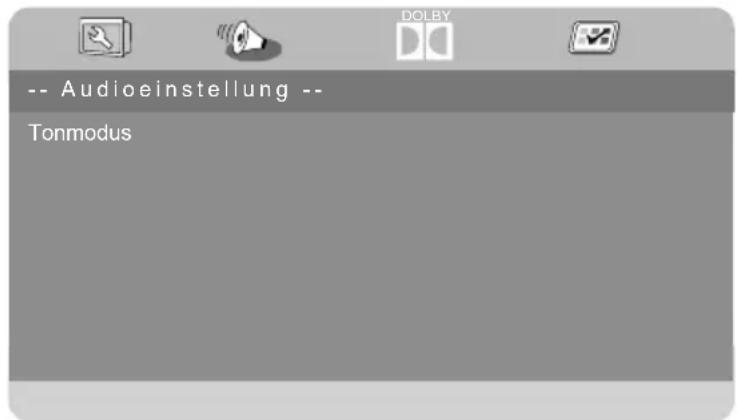

11.5. SETUP-Menü im DVD-Betrieb ....52

12.Problembehebung....56

12.1. Benötigen Sie weitere Unterstützung? 57
12.2. Pixelfehler bei LCD-TVs (HD ready) 58

13.Reinigung....59

14. Entsorgung....60

15. Technische Daten / Produktdatenblatt ......61

Copyright © 2013

Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma MEDION ^® , Am Zehnthof 77, D-45307 Essen.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

1. Zu dieser Anleitung

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise aufmerksam durch. Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weiter geben, händigen Sie unbedingt auch diese Anleitung und die Garantiekarte aus.

1.1. In dieser Anleitung verwendete Symbole und Signalwörter

	GEFAHR!Warnung vor unmittelbarer Lebensgefahr!WARNUNG!Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblenVerletzungen!
	VORSICHT!Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!ACHTUNG!Hinweise beachten, um Sachschäden zu vermeiden!
	HINWEIS!Weiterführende Information für den Gebrauch des Geräts.
	HINWEIS!Hinweise in der Bedienungsanleitung beachten!
	WARNUNG!Warnung vor Gefahr durch elektrischen Schlag!
•	Aufzählungspunkt / Information über Ereignisse während der Be-dienung
▶	Auszuführende Handlungsanweisung

1.2. Bestimmungsgemäßer Gebrauch

• Dieses Gerät dient zum Empfang und zur Wiedergabe von Fernsehprogrammen. Die unterschiedlichen Anschlussmöglichkeiten ermöglichen eine zusätzliche Erweiterung der Emp fangs- und Wiedergabequellen (Receiver, DVD-Player, DVD-Recorder, Videorecorder, PC etc.). Ihr Gerät bietet Ihnen vielfältige Möglichkeiten der Nutzung :
• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
• Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Nutzen Sie das Gerät nicht unter extremen Umgebungsbedingungen.
• Dieses Gerät ist nur für den Gebrauch in trockenen Innenräumen geeignet.
• Dieses Gerät ist nicht als Datenmonitor für Büroarbeitsplätze geeignet.

1.3. HD ready

Ihr LCD-TV ist mit dem Merkmal „HD ready“ ausgestattet. Das bedeutet, dass es grundsätzlich hochauflösende Fernsehprogramme (HDTV) wiedergeben kann. Voraussetzung dafür ist, dass ein HDTV-Signal vom internen DVB-C Tuner, alternativ von einem externen HD-Sat-Receiver, HD-Kabelreceiver oder einem Blu-Ray-Player wiedergegeben wird.

2. Sicherheitshinweise

2.1. Betriebssicherheit

• Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial, wie z. B. Folien von Kindern fern. Bei Missbrauch könnte Erstickungsgefahr bestehen.
• Öffnen Sie niemals das Gehäuse des LCD-TVs (elektrischer Schlag, Kurzschluss- und Brandgefahr)!
• Führen Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des LCD-TVs ein (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Schlitze und Öffnungen des LCD-TVs dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Die Fernbedienung besitzt eine Infrarot-Diode der Klasse 1. Betrachten Sie die LED nicht mit optischen Geräten.
• Achtung! Bei gebrochenem Display besteht Verletzungsgefahr. Packen Sie mit Schutzhandschuhen die geborstenen Teile ein. Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können. Senden Sie die Bruchteile zur fachgerechten Entsorgung an Ihr Service Center.
• Berühren Sie nicht das Display mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Wenden Sie sich an den Kundendienst, wenn:

– das Netzkabel angeschmort oder beschädigt ist

- Flüssigkeit in das Gerät eingedrungen ist

- das Gerät nicht ordnungsgemäß funktioniert

– das Gerät gestürzt, oder das Gehäuse beschädigt ist

2.2.Aufstellungsort

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
• Halten Sie Ihren LCD-TV und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des LCD-TVs führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• ACHTUNG! Kerzen und andere offenen Flammen müssen zu jeder Zeit von diesem Produkt fern gehalten werden, um das Ausbreiten von Feuer zu verhindern.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des LCD-TVs zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 3 mal die Bildschirmdiagonale.

2.3. Reparatur

• Überlassen Sie die Reparatur Ihres LCD-TVs ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sich ausschließlich an unsere autorisierten Servicepartner.
• Stellen Sie sicher, dass bei Ersatzteilen nur die vom Hersteller angegebenen benutzt werden. Die Benutzung von unpassenden Ersatzteilen kann zur Beschädigung des Gerätes führen.

2.4. Umgebungstemperatur

• Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +35 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.
• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörungen zu vermeiden.

GEFAHR!

Warten Sie nach einem Transport des LCD-TVs solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des LCD-TVs kommen, die einen elektrischen Kurzschluss verursachen kann.

- Ziehen Sie während eines Unwetters oder wenn das Gerät für längere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

2.5. Sicherheit beim Anschließen

2.5.1.Stromversorgung

- Auch bei ausgeschaltetem Netzschalter sind Teile des Gerätes unter Spannung. Um die Stromversorgung zu Ihrem LCD-TV zu unterbrechen oder das Gerät gänzlich von Spannung frei zu schalten, trennen Sie das Gerät vollständig vom Netz.

GEFAHR!

Öffnen Sie nicht das Gehäuse des Geräts. Bei geöffnetem Gehäuse besteht Lebensgefahr durch elek trischen Schlag. Es enthält keine zu wartenden Teile.

• Betreiben Sie das LCD-TV nur an geerdeten Steckdosen mit 220 - 240 V \~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, fragen Sie bei Ihrem Energieversorger nach.
• Die Steckdose muss sich in der Nähe des LCD-TVs befinden und leicht erreichbar sein.
• Um die Stromversorgung zu Ihrem Bildschirm zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzes, um Ihren LCD-TV vor Beschädigung durch Spannungsspitzen

oder Blitzschlag aus dem Stromnetz zu schützen.

• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

2.6. Umgang mit Batterien

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte.

Befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern. Sollten Batterien verschluckt worden sein, melden Sie dies sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Setzen Sie Batterien niemals übermäßiger Wärme wie durch Sonnenschein, Feuer oder dergleichen aus!
• Zerlegen oder verformen Sie die Batterien nicht. Ihre Hände oder Finger könnten verletzt werden oder Batterieflüssigkeit könnte in Ihre Augen oder auf Ihre Haut gelangen. Sollte dies passieren, spülen Sie die entsprechenden Stellen mit einer großen Menge klaren Wassers und informieren Sie umgehend Ihren Arzt.
• Vermeiden Sie starke Stöße und Erschütterungen.
  • Vertauschen Sie niemals die Polarität.
• Achten Sie darauf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.
• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs.

Dies könnte bei Ihrem Gerät zu Fehlfunktionen führen. Darüber hinaus würde sich die schwächere Batterie zu stark entladen.

• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn dieses über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.
• Bei Bedarf reinigen Sie die Batterie- und Gerätekontakte vor dem Einlegen.

2.7. Hinweise zur Konformität

Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.

Ihr Gerät entspricht den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien 2004/108/EG und der Richtlinie für Niederspannungsgeräte 2006/95/EG.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse).

Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Öko-Design Richtlinie 2009/125/EG (Verordnung 642/2009).

Achtung!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

2.8. DVD-Spieler

Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts.

3. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.

GEFAHR!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

• LED-Backlight-TV
- Netzadapter mit Zuleitung, Modell MN-A036-E190
- Fernbedienung (E-14D) inkl. 2 x Batterien 1,5V LR03/AAA
- Standfuß inkl. 2 Schrauben
- YUV-Adapter
- AV-Adapter
- Dokumentation

4. Geräteübersicht

4.1. Vorderseite

MEDION 10 9

1) DVD-Spieler
2) INPUT: Eingabequelle wechseln
3) MENU: das Bildschirm-Menü aufrufen, um Einstellungen an Ihrem Gerät vorzunehmen
4) CH + /CH -: ein Programm auswählen oder im Menü navigieren
5) VOL +/VOL -: die Lautstärke einstellen oder im Menü navigieren
6) PLAY: zur Wiedergabe von DVDs
7) EJECT: Auswurftaste (DVD)
8) POWER: Standby Taste: das Gerät einschalten oder in den Bereitschaftsmodus schalten
9) Betriebsanzeige: leuchtet rot auf, wenn sich das Gerät im Standby-Modus befindet.
Leuchtet grün, wenn das Gerät eingeschaltet ist.
Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung.
10) LCD-Bildschirm

4.2. Rückseite

12 789101112 POWER Headphone out VGA VGA COAX TRACSni oidua Mini AV Mini YPUFr HDMI USB RF Common Interface ① ② ③ ④ ⑤ ⑥

1) MINI AV: Audio-/Video-Eingang (mittels des mitgelieferten Cinch-Adapters)
2) COMMON INTERFACE (CI+): Einschubfach zur Nutzung von Pay-TV-Karten
3) MINI YPBPR:YPBPR-Komponenten-Eingang (mittels des mitgelieferten Cinch-Adapters)
4) RF: Antennenanschluss (DVB-T/-C/Analog)
5) USB / 5V DV MAX. 500 mA: USB-Anschluss zum Anschluss eines externen Speichermediums für die Wiedergabe von Musik, Bildern und Videos
6) HDMI: HDMI-Anschluss für Geräte mit HDMI-Ausgang
7) COAX: Digitaler Audio-Ausgang (coaxial)
8) SCART: SCART-Buchse
9) VGA: Anschluss zum Anschluss eines PCs
10) PC AUDIO IN: Audio-Anschluss zur Tonwiedergabe vom PC
11) HEADPHONE: Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker
12) POWER DC IN 12V --- 3A: Anschluss für den Netzadapter
13) Befestigungslöcher für eine Wandhalterung (Lochabstand 75 x 75 mm)

Wichtig! Achten Sie bei der Montage darauf, dass Schrauben der Größe M4 verwendet werden. Die Länge der Schraube ergibt sich aus der Stärke der Wandhalterung zuzüglich max. 8 mm.

4.3. Fernbedienung

POWER MUTE 1 2 3 4 5 PICTURE SOUND ASPECT SLEEP SUBTITLE CH.LIST EPG FAV INPUTTV/R 6 7 8 OK 9 MENU EXIT 1 2 3 4 5 6 7 8 DISPLAY 9 0 25 REC REC LIST VOL CH - - 15 23 TV/TXT CANCEL REVEAL NICAM/A2 D.SET D.SUMEND.LAN 22 INDEX HOLD SIZE SUBPAGE 21 20 19

1) Auswurftaste für den DVD-Player
2) /MUTE: Stummschalten
3) ASPECT: Bildformat auswählen
4) SLEEP: Sleep-Timer aktivieren/deaktivieren
5) FAV: Favoritenliste aktivieren
6) EPG: Digital-TV: elektronisches TV-Programm aufrufen
7) INPUT: Eingangssignal angeschlossener Geräte anwählen
8) Richtungstaste ▲ : Im Menü nach oben
Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die nächste Seite auswählen;
Richtungstaste ▼ : Im Menü nach unten,
Digital-TV: Infoleiste des aktuellen Programms auswählen, Videotext: die vorherige Seite auswählen;
Richtungstaste ◀ : Im Menü nach links
Videotext: Unterseite aufrufen;
Richtungstaste ▶ : Im Menü nach rechts
Videotext: Unterseite aufrufen
O K: In bestimmten Menüs Auswahl bestätigen

9) EXIT: Menü verlassen

10) Zifferntasten:

TV: Programmwahl, Videotext: Seitenwahl

11) : Vorheriges Fernsehprogramm einstellen

12) INFO : Digital-TV: Anzeigen von Informationen (z. B. aktuelle Programmnummer);

Anzeige der Zeit des abgelaufenen Titels, Titel Restzeit, abgelaufenes Kapitel, Kapitel Restzeit; gewählte Tonspur, gewählter Untertitel (alle Punkte je nach Medium)

13) REC LIST: keine Funktion

14) CH ▲/▼: Programmwahltasten

TV: nächste (+) / vorherige (-) Programm auswählen; Videotext: nächste (+) / vorherige (-) Seite auswählen

15) Farbtasten: Markierte Seiten im Teletext aufrufen

16) REVEAL/D.SUB: Teletext: versteckten Text einblenden; DVD: Untertitel einblenden

17) D. LANG/NICAM/A2: Analog-TV: Stereo/Mono; Digital-TV: Audio-sprache auswählen (sofern verfügbar); DVD: Disk Sprache wählen

18) SUBPAGE/▶: Teletext: Unterseite aufrufen; DVD: nächster Titel/nächstes Kapitel

19) SIZE/◄: Teletext: Bild vergrößern; DVD: an den Anfang des Titels/Kapitels; vorheriger Titel/vorheriges Kapitel

20) HOLD / ▶: Videotext: anhalten; DVD: Schneller Vorlauf

21) INDEX/ «: Teletext: Hauptseite aufrufen; DVD: Schneller Rücklauf

22) TV/TXT/D.SET: Teletext öffnen/schließen; DVD: Einstellungsmenü des DVD-Players öffnen
23) CANCEL/D. MENU: Teletext: vorübergehend ausblenden; DVD: Titelmenü aufrufen und schließen (sofern verfügbar)
24) VOL -/ +: Lautstärke verringern/erhöhen
25) REC: keine Funktion
26) MENU: Menü öffnen und schließen
27) TV/RADIO: Wechsel zwischen TV- und Radiosendern (sofern verfügbar)
28) CH.LIST: Senderliste öffnen/schließen
29) SUBTITLE: Untertitelauswahl anzeigen (sofern verfügbar)
30) PICTURE: Bildmodus auswählen
31) SOUND: Tonmodus auswählen
32) POWER: LCD-TV ein-/ausschalten (Standby-Modus ein-/ausschalten)

5. Inbetriebnahme

5.1. Auspacken

Wählen Sie vor dem Auspacken einen geeigneten Platz zum Aufstellen.
Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
In der Verpackung befinden sich verschiedene Kleinteile (Batterien, u. a.). Halten Sie diese von Kindern fern, es besteht Verschluckgefahr.

Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Fernseher zu transportieren.

5.2. Montage

Befestigen Sie den Fuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des LCD-TVs durch.

5.3. Batterien in die Fernbedienung einlegen

Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung.
Legen Sie zwei Batterien vom Typ AAA / 1,5V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
▶ Schließen Sie das Batteriefach.

Vorsicht!

Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

5.4. Antenne anschließen

Ihr LCD-TV unterstützt unterschiedliche Antennensignale. An den Anschluss mit der Bezeichnung R F können Sie folgende Bildsignale einspeisen:

• über eine Analoge Hausantenne,
- über eine DVB-T ^1 Antenne oder
- über einen DVB-C ^1 Anschluss

Stecken Sie ein Antennenkabel entweder von der Hausantenne, von der DVB-T Antenne oder vom DVB-C Anschluss in den Antennenanschluss am LCD-TV..

HINWEIS

Um verschlüsselte/kostenpflichtige Programme empfangen zu können, ist der Einsatz einer entsprechenden Karte erforderlich. Setzen Sie dazu ein CAM-Modul (im Fachhandel erhältlich) in den dafür vorgesehenen Schacht an der linken Geräteseite ein (COMMON INTERFACE). In das CAM-Modul stecken Sie anschließend die Karte Ihres Anbieters.

5.5. Common Interface

Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.

Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:

▶ Setzen Sie zunächst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein.
▶ Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.

Wichtig!

Beachten Sie, dass Sie das CI Modul nur einsetzen oder herausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist.

Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CAM-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.

5.6.Netzadapteranschließen

▶ Stecken sie den Klinkenstecker des mitgelieferten Netzadapters Modell MN-A036-E190 in den Anschluss POWER DC IN des Gerätes.
▶ Verbinden Sie den Netzstecker am Gerät mit einer gut erreichbaren Netzsteckdose 220 - 240 V \~ 50 Hz.

Achtung!

Verwenden Sie nur das mitgelieferte Netzteil Modell MN-A036-E190. Die Verwendung eines anderen Netzteils kann zur Beschädigung des Gerätes führen.

5.7. LCD-TV ein- und ausschalten

Um das Gerät einzuschalten, drücken Sie
- an der Fernbedienung: die Standby/Ein-Taste - am Gerät: die Taste POWER.

Mit der Standby/Ein-Taste ⏻ der Fernbedienung schalten Sie das Gerät wieder in den Standby-Modus. Das Gerät wird zwar ausgeschaltet, aber es wird weiterhin Strom verbraucht.

Wichtig!

Bei fehlendem Eingangssignal schaltet das Gerät nach fünf Minuten automatisch in den Standby-Modus. Auf dem Bildschirm wird bis dahin ein Countdown-Timer eingeblendet. Diese Funktion steht nicht bei allen Quellen zur Verfügung.

5.8. Sendersuche nach dem ersten Einschalten

Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die ERSTINSTALLATION geführt.

Erstinstallation - Einstellung 1 - Sprache : Deutsch Englisch Französisch Italienisch Holländisch Nächste Seite Ok Exit BeendenEing

Wählen Sie mit den Richtungstasten die OSD Sprache aus und drücken Sie OK.

Erstinstallation - Einstellung 2 - Land : Deutschland England Frankreich Italien Polen Vorherige Seite Nächste Seite Ok Exit BeendenEing

Wählen Sie mit den Richtungstasten das Land aus und drücken Sie OK.

Erstinstallation - Einstellung 3 - Dienst auswählen : Bitte wählen Sie die Anschlussart Antenne Kabel Vorherige Seite Nächste Seite Ok Exit BeendenEing

Wählen Sie mit den Richtungstasten die Anschlussart (ANTENNE oder KA-BEL) und drücken Sie OK.

Erstinstallation - Einstellung 4 - Autom. Suche Alle ATV DTV Vorherige Seite Ok Exit BeendenEing

Wählen Sie mit den Richtungstasten die Empfangsart:

• ALLE (Suche nach digitalen und analoge
• ATV (Suche nach analogen TV Kanälen);
• DTV (Suche nach digitalen TV Kanälen)
Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Der Suchlaut startet.

Erstinstallation Analoge Sender: 0 Digitale Sender: 5 Radiosender: 0 CH: 29 5380000 KHz Fortschr. 29% Exit Beenden

Es wird der Reihe nach, nach den unterschiedlichen Sendungstypen gesucht. Warten Sie das Ende ab. Mit der Taste EXIT können Sie die Suche vorzeitig abbrechen.

Hinweis

Die hier beschriebene Erstinstallation entspricht der Option ERSTINSTALLATION im Menü EINSTELLUNG.

6. Bedienung

6.1. Programmauswahl

• Über die Fernbedienung wählen Sie ein Programm mit der Tasten CH ▲/▼ oder über eine Zifferntaste.
  Für eine zwei- oder dreistellige Nummer drücken Sie die Zifferntasten in entsprechender Reihenfolge.
• Mit der Tastwählen Sie das zuletzt wiedergegebene Programm.

6.2. Toneinstellungen

Mit den Lautstärketasten VOL -/+ an der Fernbedienung erhöhen oder verringern Sie die Lautstärke.
Um den Ton ganz aus- und wieder einzustellen, drücken Sie die Taste ✗ Stummschaltung.
Die Klangfarbe stellen Sie mit der Taste SOUND ein. Wählen Sie zwischen den Tonmodi: STANDARD, FILM, MUSIK, SPRACHE, BENUTZER.
Mit der Taste D. LAN stellen Sie die Audio Sprache ein, sofern die aktuelle Sendung den DUAL-Modus unterstützt (z. B. bei zweisprachigen Sendungen).

6.3. Bildeinstellungen

Mit der Taste PICTURE wählen Sie zwischen den Bildmodi: STANDARD, MILD, BENUTZER, DYNAMIK.
Abhängig von der Sendung werden Bilder im Format 4:3 oder 16:9 übertragen. Mit der Taste ASPECT können Sie das Bildformat anpassen:

AUTO: Das wiedergegebene Format wird automatisch auf das Eingangssignal eingestellt.

4:3: Wird dazu verwendet, ein normales Bild (Bildseitenverhältnis von 4:3) zu betrachten, da dies sein ursprüngliches Format ist.

16:9: Hier kann man die linke und die rechte Seite eines normalen Bildes (Bildseiten-format 4:3) gleichmäßig ausdehnen, um die Breite des TV-Bildschirms auszufüllen.

FULL: Pixelgenaue Darstellung des Bildes (1:1).

ZOOM 1: Das Bild wird zum oberen und unteren Rand des Bildschirms ausgedehnt.

ZOOM 2: Erweiterte Zoomstufe von Zoom1. Das Bild wird zusätzlich noch nach links und rechts ausgedehnt.

PANORAMA (bei DTV CI-NEMA): Mit dieser Funktion wird ein breites Bild (Bildseitenformat von 16:9) auf volle Bildschirmgröße gezoomt.

JUST SCAN (bei ATV nicht verfügbar): Verkleinerte Darstellung des Bildes.

6.4. Programminformationen anzeigen lassen

Drücken Sie die Taste DISPLAY, um sich Informationen zum aktuellen Programm anzuzeigen.
Dieselben Informationen erhalten Sie beim Umschalten auf ein anderes Programm

6.5. Favoritenlisten öff nen

Im Menü KANAL > FAVORITENVERWALTUNG können Sie einzelne Programme in bis zu vier Favoritenlisten aufnehmen. Sie müssen Programme in der Favoritenliste gespeichert haben, bevor Sie diese wie nachstehend beschrieben öffnen können.

Wenn Sie Programme in die Favoritenliste aufgenommen haben, können Sie diese wie folgt öffnen:

▶ Öffnen Sie das Menü mit der Taste FAV.

Wählen Sie mit den Richtungstasten ◀ eine der vier Favoritenlisten aus
Wählen Sie mit den Richtungstasten ▲ ▼ ein Programm aus und öffnen Sie es mit OK.

6.6. Quelle wählen

▶ Mit der Taste INPUT rufen Sie die Liste der Quellen auf.

• DTV: Digitaler TV-Betrieb (Digitaler Kabelanschluss, DVB-T)
  – ATV: Analoger TV-Betrieb (analoger Kabelanschluss)
  – AV: Audio-/Video-Eingang an der Seite des Gerätes mittels Adapter (AV)
• SCART: Gerät an der SCART-Buchse
• YPBPR: Gerät am YPBPR-Eingang mittels Adapter (YUV)
• HDMI: HDMI-Eingang
• PC: Gerät am PC-Eingang
• MEDIEN: Mediaplayer
• DVD: integrierter DVD-Player

Über die Richtungstasten ▼▲ gehen Sie zur gewünschten Quelle.
▶ Bestätigen Sie Ihre Wahl mit der Taste O K.

6.7. Videotext

Zur Bedienung des Videotexts besitzt Ihre Fernbedienung spezielle Videotext-Tasten.

Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt.

Drücken Sie die Taste TV/TXT einmal, um die Basis-/Indexseite des Videotexts anzuzeigen.
Beim zweiten Drücken von TV/TXT wird der Text transparent vor das Fernsehbild gestellt.
Beim dritten Drücken der Taste TV/TXT wechselt das Gerät wieder in den TV-Modus.

6.7.1. Zifferntasten

▶ Geben Sie die gewünschte Videotextseite als dreistellige Nummer direkt mit den Zifferntasten ein.

Die gewählte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Videotextzähler sucht solange, bis die gewählte Seitennummer gefunden ist.

6.7.2. Seiten durchblättern

Mit den Programmwahltasten oder den Richtungstasten ▼ und ▲ blättern Sie vor und zurück durch die Videotextseiten.

6.7.3. Farbtasten

Wenn am unteren Bildrand farbige Texteinträge eingeblendet sind, können Sie diese Inhalte durch Drücken der entsprechenden Farbtasten rot, grün, gelb und blau direkt anwählen.

6.7.4. Unterseiten

Manche Videotextseiten beinhalten Unterseiten. Am oberen Bildrand wird z. B. 1/3 angezeigt. Die Unterseiten werden im Abstand von ca. einer halben Minute nacheinander eingeblendet. Sie blättern mit den Richtungstasten ◀▶ durch die Unterseiten.

6.7.5. Indexseite

Mit der Taste INDEX wählen Sie die Indexseite aus, die eine Liste des Videotextinhalts enthält.

6.7.6. Seiten anhalten

Die Videotextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen, als auf einen Bildschirm passen. In diesem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen weitergeblättert.

Drücken Sie die Taste HOLD, um einen automatischen Seitenwechsel zu verhindern.
Drücken Sie erneut die Taste HOLD, um den automatischen Seitenwechsel wieder zuzulassen.

6.7.7. Verborgene Informationen

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die Taste REVEAL.
▶ Nochmaliges Drücken der Taste REVEAL verbirgt die Antworten wieder.

6.7.8. Textgröße

Diese Funktion zeigt die Videotextinformation in doppelter Größe an.

Drücken Sie die Taste SIZE, um die obere Hälfte der Seite zu vergrößern.
Drücken Sie erneut die Taste SIZE, um die untere Hälfte der Seite vergrößert anzuzeigen.
- Nochmaliges Drücken der Taste SIZE zeigt den Videotext wieder in normaler Größe.

7. Geräte anschließen

7.1. Kopfhörer anschließen

Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Die Lautstärketasten und die Taste ✉ der Fernbedienung regeln die Lautstärke der Kopfhörer. Der Ton an den Hauptlautsprechern des Fernsehers wird bei angeschlossenem Kopfhörer abgeschaltet.

Vorsicht!

Das Benutzen eines Kopfhörers mit großer Lautstärke kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist. Durch Verändern der Grundeinstellung des Equalizers kann sich die Lautstärke erhöhen und damit zu bleibenden Hörschäden führen.

Warnung!

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen.

7.2. Digitaler Verstärker über Koaxialanschluss

Über den COAX Anschluss haben Sie die Möglichkeit, das Audiosignal Ihres LCD-TVs über einen digitalen Verstärker wiederzugeben.

▶ Verbinden Sie dazu ein Koaxialkabel (nicht im Lieferumfang) mit dem SPDIF-Anschluss am LCD-TV und dem entsprechenden Eingang am Verstärker.

7.3. DVD-Player anschließen

Zum Anschluss eines DVD-Players haben Sie diverse Möglichkeiten:

7.3.1. Mit einem HDMI-Kabel

Sofern der DVD-Player über einen HDMI-Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

7.3.2. Mit einem Komponenten-Videokabel 3 x Cinch auf 3,5 mm Klinke

Sofern der DVD-Player über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit dem mitgelieferten YUV-Adapter (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen.
Für die Tonübertragung verwenden Sie den mitgelieferten AV-Adapter, um den DVD-Player am Side AV-Anschluss des LCD-TVs anzuschließen.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgängen des externen Geräts.

7.3.3. Mit einem SCART-Kabel

▶ Schließen Sie einen DVD-Player mit einem SCART-Kabel (nicht im Lieferumfang) an die SCART Buchse an.

7.4. Videorekorder anschließen

▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Videorekorders.
▶ Verbinden Sie ein weiteres Antennenkabel (nicht im Lieferumfang) mit dem Antennen-Eingang des Videorekorders und der Antennenbuchse in der Wand.

Zusätzlich können Sie LCD-TV und Videorekorder mit einem SCART-Kabel verbinden. Dies ist für eine hohe Bild- und Tonqualität empfehlenswert. Wenn Sie Stereoton übertragen möchten, ist ein SCART-Anschluss notwendig.

▶ Schließen Sie das SCART-Kabel (nicht im Lieferumfang) an die SCART-Buchse des LCD-TVs an.
▶ Schließen Sie das andere Ende des SCART-Kabels an die SCART OUT-Buchse des Videorekorders an.

7.5.DVD-Rekorderanschließen

▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des DVD-Rekorders.
▶ Verbinden Sie ein weiteres Antennenkabel (nicht im Lieferumfang) mit dem Antennen-Eingang des DVD-Rekorders und der Antennenbuchse in der Wand.

7.5.1. Mit einem HDMI-Kabel

Sofern Ihr DVD-Rekorder über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an.

7.5.2. Mit einem Komponenten-Videokabel 3 x Cinch auf 3,5 mm Klinke

Sofern der DVD-Rekorder über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit dem mitgelieferten YUV-Adapter (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen.
Für die Tonübertragung verwenden Sie den mitgelieferten AV-Adapter, um den DVD-Rekorder am Side AV-Anschluss des LCD-TVs anzuschließen.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgängen des externen Geräts.

7.5.3. Mit einem SCART-Kabel

Schließen Sie einen DVD-Rekorder mit einem SCART-Kabel (nicht im Lieferumfang) an die SCART Buchse an.

7.6. Receiver (SAT, DVB-T, Decoder etc.) anschließen

Sie haben verschiedene Möglichkeiten, ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z. B. SAT-Receiver, DVB-T-Receiver, Decoder, Set-Top-Box) an Ihr LCD-TV anzuschließen.

7.6.1. Mit einem HDMI-Kabel

Sofern Ihr externes Gerät über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an. Ein zusätzliches Kabel für die Tonübertragung ist nicht erforderlich.

7.6.2. Mit einem Komponenten-Videokabel 3 x Cinch auf 3,5 mm Klinke

Sofern der Receiver über YUV-Ausgänge verfügt (Y Pb Pr), ist es empfehlenswert, ihn mit dem mitgelieferten YUV-Adapter (3 x Cinch (grün/blau/rot) auf 3,5 mm Klinke) an den YPbPr Anschluss des LCD-TVs anzuschließen.
Für die Tonübertragung verwenden Sie den mitgelieferten AV-Adapter, um den Receiver am Side AV-Anschluss des LCD-TVs anzuschließen.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgängen des externen Geräts.

7.6.3. Mit einem SCART-Kabel

▶ Schließen Sie einen Receiver mit einem SCART-Kabel (nicht im Lieferumfang) an die SCART Buchse an.

7.7. DVD-/Videorekorder und SAT-Receiver anschließen

Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden:

▶ Schließen Sie den Receiver wie oben beschrieben an.

▶ Verbinden Sie nun den Receiver mit einem SCART-Kabel (nicht im Liefer- umfang) am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
▶ Verbinden Sie ein Antennenkabel mit der Antennenbuchse des LCD-TVs und dem Antennen-Ausgang des Rekorders.
▶ Verbinden Sie ein weiteres Antennenkabel (nicht im Lieferumfang) mit dem Antennen-Eingang des DVD-Rekorders und dem Antennenausgang des Receivers.
▶ Schließen Sie den SAT-Receiver an den LNB der Parabolantenne an.

7.8. Camcorder anschließen

▶ Verbinden Sie das AV-Kabel mit dem Side AV Anschluss an dem LCD-TV.
▶ Verbinden Sie ein Stereo-Cinch-Kabel (roter und weißer Stecker) mit dem AV-Kabel und den Audio-Ausgängen des externen Geräts.
▶ Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem AV-Kabel und dem Video-Ausgang des externen Geräts.

7.9. Gerät mit HDMI - oder DVI-Ausgang

HDMI („High Definition Multimedia Interface“) ist im Bereich der Unterhaltungs-elektronik die einzige Schnittstelle, die gleichzeitig Audio- und Videodaten digital überträgt. Sie verarbeitet alle heute bekannten Bild- und Tonformate, einschließlich HDTV (High Definition Television), und kann somit auch die Auflösung von 1080i ohne Qualitätsverlust darstellen.

Viele Geräte der Unterhaltungselektronik, z. B. DVD-Player, sind heute mit HDMI- oder DVI-Ausgängen ausgestattet.

7.9.1. Externes Gerät mit HDMI-Ausgang anschließen

▶ Schließen Sie ein HDMI Kabel (nicht im Lieferumfang) an den HDMI Eingang des LCD TVs und den HDMI Ausgang des externen Geräts an.
▶ Wenn Sie das HDMI Gerät angeschlossen haben, schalten Sie das LCD TV ein.
▶ Schalten Sie das externe HDMI Wiedergabegerät ein.

7.9.2. Externes Gerät mit DVI-Ausgang anschließen

Sollte das externe Gerät einen DVI-Ausgang haben, können Sie es ebenfalls an den HDMI-Eingang anschließen (HDMI ist abwärtskompatibel zu DVI - „Digital Visual Interface“). Sie benötigen dazu einen Adapter HDMI-DVI (nicht im Lieferumfang).

Da der DVI-Ausgang keinen Ton überträgt, schließen Sie zur Übertragung des Tons zusätzlich ein Audio-Kabel an. Nehmen Sie hierfür den AV-Adapter (im Lieferumfang enthalten), den Sie an den Side AV-Eingang des Geräts anschließen.

7.10. PC anschließen

Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen.

So schließen Sie das LCD-TV am PC an:

▶ Schalten Sie beide Geräte aus.

Schließen Sie ein VGA-Kabel (nicht im Lieferumfang) an den VGA-Eingang des LCD-TVs und an den Grafikkarten-Ausgang des PCs oder Notebooks an.
Ziehen Sie die Schrauben des Monitorkabels mit den Fingern fest, so dass die Stecker richtig in den Buchsen sitzen.
Für die Tonübertragung verbinden Sie ein Audio-Kabel (nicht im Lieferumfang) mit dem AV-Eingang am LCD-TV und dem analogen Audioausgang des PCs (meist ein 3,5 mm Stereo-Klinkenanschluss).

▶ Schalten Sie zuerst das LCD-TV ein.
▶ Schalten Sie erst danach den PC/das Notebook ein.

▶ Wählen Sie mit INPUT den PC-Modus aus.

Das PC-Bild erscheint auf dem LCD-TV. Mit der Taste INPUT kommen Sie in den TV-Modus zurück.

Wenn Sie das LCD-TV als zweiten Monitor an Ihrem PC einsetzen, kann es unter Umständen notwendig sein, dass Sie in den Anzeigeeinstellungen Ihres Betriebssystems Einstellungen ändern müssen. Lesen Sie dazu in der Bedienungsanleitung des PCs/Notebooks nach, was beim Betrieb vom mehreren Monitoren zu beachten ist.

8. Menüführung

Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt.
▶ Mit den Richtungstasten ◀ ▶ wählen Sie die Optionen aus dem Hauptmenü.
▶ Mit den Richtungstasten ▲▼ wählen Sie die Optionen aus einem Menü.
Mit der Richtungstaste ▶ öffnen Sie ein Untermenü (nicht in jedem Menü vorhanden).
Mit den Richtungstasten ◀ ▶ ▼ ▲ stellen Sie einen gewünschten Wert ein oder treffen eine andere Auswahl.
Mit der Taste MENU kommen Sie ins vorige Menü zurück.
▶ Mit der Taste EXIT schließen Sie das Menü.

Bitte beachten Sie, dass sich das Menü automatisch schließt, wenn keine Taste gedrückt wird.

Folgende Hauptmenüs können Sie wählen

• Menü BILD
• Menü TON
• Menü KANAL
• Menü EIGENSCHAFT
• Menü EINSTELLUNG

Hinweis

Aufgrund möglicher technischer Änderungen können die hier beschriebenen Menüs von denen auf Ihrem Bildschirm abweichen. Je nach gewählter Quelle, stehen nicht alle Menüs zur Verfügung.

8.1. Menü Bild

Bild Bildmodus Standard Helligkeit 50 Kontrast 50 Schärfe 5 Farbe 50 Farbton 50 Farbtemperatur Standard Bildseitenverhältnis Auto Einstellung Ok Exit Menu Beenden ZurückEingebenWähle

Menüpunkt Einstellung
BILDMODUS	Bildmodus wählen: DYNAMIK, STANDARD, MILD, BENUTZER. Diese Funktion entspricht der Taste P I C - T U R E .
HELLIGKEIT	Helligkeit verringern bzw. erhöhen (Skala 0 - 100).
KONTRAST	Kontrast verringern bzw. erhöhen (Skala 0 - 100).
SCHÄRFE	Schärfe verringern bzw. erhöhen (Skala 0 - 100).
FARBE	Farbe verringern bzw. erhöhen (Skala 0 - 100).
FARBTON	Farbton Einstellungen nur bei NTSC-Empfang verfügbar
FARBTEMPERA- TUR	Farbtemperatur wählen: STANDARD, KALT und WARM.
BILDSEITEN- VERHÄLTNIS	Stellen Sie hier das Bildformat ein. Diese Funktion entspricht der Taste A S P E C T .
DNR	Digitale Rauschunterdrückung des Bildes einstellen: GE- RING, MITTEL, HOCH, AUS.

8.2. Menü Ton

Ton Audiomodus Standard Tiefen 50 Höhen 50 Balance 0 Surround Aus AVL Aus SPDIF PCM Eigenschaft Einstellung Ok Exit Menu Beenden ZurückEingebenWähle

Menüpunkt Einstellung
AUDIOMODUS	Audiomodus wählen: STANDARD, FILM, MUSIK, SPRACHE, BENUTZER. Diese Funktion entspricht der Taste SOUND.
TIEFEN	Tiefe Frequenzen verringern bzw. erhöhen (Skala 0 - 100).
HÖHEN	Hohe Frequenzen verringern bzw. erhöhen (Skala 0 - 100).
BALANCE	Stellen Sie die Balance zwischen dem linken und rechten Lautsprecher ein.
SURROUND	Aktivieren/deaktivieren Sie den Surround-Effekt.
AVL	Die Funktion AVL(Automatic Volume Limiting) gleicht die unterschiedlichen Lautstärken der verschiedenen Sendungen aus. Stellen Sie auf AUS, so hören Sie die Originallautstärken. Stellen Sie auf EIN, so hören Sie eine gleichmäßige Lautstärke.
SPDIF	SPDIF Modus einstellen.

8.3. Menü Kanal

Kanal Bild Ton Kanal Eigenschaft Einstellung Kanal-Management OK Favoritenverwaltung OK Land Deutschland Antenneneingang Antenne Autom. Suche OK Man. Suche digital OK Man. Suche analog OK Ok Exit Menu Beenden ZurückEingebenWähle

Menüpunkt Einstellung
KANAL-MANGEMENT	Hier sehen Sie die aktuell gespeicherten Sender. Für jeden Sender können Sie die nachfolgenden Einstellungen vornehmen.
	LÖSCHENWählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste.Drücken Sie die TasteEXITund bestätigen Sie anschließend mitOK, wenn Sie sich sicher sind, dass Sie den Sender löschen möchten. Wählen SieABBRUCH, wenn Sie den Vorgang abbrechen möchten.
	SPERRENWählen Sie den Sender an, den Sie sperren möchten, und drücken Sie die grüne Taste.
	BEWEGENWählen Sie den Sender an und drücken Sie die blaue Taste (die farbliche Unterlegung des gewählten Senders blinkt). Verschieben Sie den Sender mit ▲▼ auf den gewünschten Platz und drücken Sie die blaue Taste ein weiteres Mal. Die anderen Sender werden entsprechend mit verschoben.
	ÜBERSPRINGENWählen Sie den Sender an, den Sie beim Durchblättern der Sender über die Tasten P+/- überspringen möchten, und drücken Sie die gelbe Taste.Der Sender kann weiterhin über die Zifferntasten angewählt werden.
FAVORITEN-VERWALTUNG	Im Favoritenmanager können Sie bis zu vier Favoritenlisten erstellen.► Wählen Sie mit ▲ ▼ den gewünschten Sender aus. Mit CH+- gelangen Sie direkt auf die nächste bzw. vorherige Seite der Kanalliste.► Drücken Sie nun die entsprechende Farbtaste, um den gewählten Sender in eine der vier Favoritenlisten aufzunehmen (FAV 1: rote Taste, FAV 2: grüne Taste, FAV 3: gelbe Taste, FAV 4: blaue Taste).► Schliessen Sie die Favoritenverwaltung mit EXIT. Die Einstellungen werden nun gespeichert.► Mit der Taste FAV können Sie anschließend die Favoritenlisten aufrufen.
LAND	Wählen Sie das gewünschte Land für den Sendersuchlauf.
ANTENNEN-EINGANG	Wählen Sie die gewünschte Anschlussart für den Sender-suchlauf.
AUTOM.SUCHE	Wählen Sie die Empfangsart:• ALLE (Suche nach digitalen und analogen TV Kanälen);• ATV (Suche nach analogen TV Kanälen);• DTV (Suche nach digitalen TV Kanälen)Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie OK. Bestätigen Sie die folgende Abfrage mit OK, wenn Sie den Suchlauf starten wollen. Wählen Sie AB-BRUCH, wenn sie den Vorgang abbrechen möchten.
MAN. SUCHE DIGITAL(nur im Modus DTV)	Hier können Sie eine manuelle Programmierung für einzelne Sender im DTV Modus durchführen, wenn das eingespeiste Signal über Antenne bzw. einen digitalen Kabelanschluss eingespeist wird.

Menüpunkt Einstellung
MAN. SUCHE ANALOG(nur im Modus ATV)	Hier können Sie eine manuelle Programmierung für einzelne Sender im ATV-Modus durchführen.
	AKTUELLERSENDER	Wählen Sie hierüber den Sender, den Sie bearbeiten möchten.
	FREQUENZ	Frequenzanzeige des aktuellen Senders
	SUCHE	Starten Sie mit ◀ ▶ den Sendersuchlauf
	FEINABSTIM-MUNG	Führen Sie mit ◀ ▶ die Feinabstimmung durch
	FARBSYSTEM	PAL, SECAM, AUTO. Für Deutschland ist das Farb-System PAL einge-stellt.
	TONSYSTEM	BG, DK, L, L', I. Für Deutschland ist das Ton-System BG eingestellt.

8.4. Menü Eigenschaft

Eigenschaft Sperre OK Sprache OK Zeit OK Abschalt-Timer Aus Autom. Abschaltung 4 Stunden Hörgeschädigt Aus CI Information OK Timer OK Bild Ton Kanal Eigenschaft Einstellung ▲▼ Ok Exit Menu Beenden ZurückEingebenWähle

MenüpunktEinstellung
SPERRE	Hierüber schalten Sie die EinstellungenSENDER SPERREN, ALTERSVORGABEundTASTENSPERREfrei. Geben Sie dafür das Passwort ein. Im Auslieferungszustand:0000.HinweisNotieren Sie sich das neue Passwort. Es wird beim Wiederherstellen der Werkseinstellungen nicht zurückgesetzt.Sollten Sie das Passwort vergessen haben, benutzen Sie das Master-Passwort „8899“.
	LOCK ENABLE	Aktivieren/Deaktivieren der Sperrfunktion.
	JUGEND-SCHUTZ	Hier können Sie das Alter wählen. Diese Option steht nur im DTV Modus zur Verfügung. Nur Verfügbar bei aktivierterLOCK ENABLE Funktion.

MenüpunktEinstellung
	PASSWORTÄNDERN	Es öffnet sich ein Feld zur Eingabe der Passwörter.
		ALTES PASSWORT	Geben Sie mit den Zifferntasten das bestehende Passwort ein. Im Auslieferungszustand:0000.
		NEUES PASSWORT	Geben Sie ein neu-es vierstelliges Passwort ein.
		NEUES PASSWORT WIEDER-HOLEN	Geben Sie das neue Passwort noch malein. Das neue Passwort wird gespeichert
	HOTELMODUS	Im Hotelmodus können sie verschiedene Einstellungen vornehmen, um die Nutzung und Bedienung des Gerätes zu begrenzen.
MenüpunktEinstellung
SPRACHE	OSD-SPRACHE	Wählen Sie die Sprache des OSD-Menüs oder die Teletext-Sprache. Sie stellt sich unmittelbar um.
	BEVORZ.UNTERTITEL	Enthält die Sendung Untertitel für Hörgeschädigte, kann hier die bevorzugte Sprache eingestellt werden.
	BEVORZ AUDIO	Wird die Sendung, z. B. ein Film, in mehreren Sprachen ausgestrahlt, können Sie hier die gesprochene Sprache wählen (z. B. die Originalsprache).
	DIGITAL TELETEXT SPRACHE	Wählen Sie die Sprache, in der das DTV Programm in der Untertitelung wiedergegeben werden soll. Unterstützung abhängig von der Sendung.
	SPRACHE ANALOG TELETEXT	Wählen Sie die Sprache, in der das ATV Programm in der Untertitelung wiedergegeben werden soll. Unterstützung abhängig von der Sendung.
ZEIT	DATUM/ZEIT	Anzeige des eingestellten Datums und der eingestellten Zeit. Diese Einträge können nicht geändert werden.
	ZEITZONE	Wählen Sie mit ◀ ▶ den Wert. Die aktuelle Zeit wird entsprechend geändert.
	SOMMERZEIT	Aktivieren/Deaktivieren der Sommerzeit
ABSCHALT-TIMER	Hier können Sie das Zeitintervall für die Autoabschaltung einstellen. Ist das Intervall erreicht, schaltet sich das TV-Gerät ab.

MenüpunktEinstellung
AUTOM.ABSCHALTUNG	Stellen Sie hier die Zeit ein, wonach sich der LCD-TV automatisch ausschaltet, wenn keine Bedienung über das Bedienfeld oder der Fernbedienung innerhalb der vorgegeben Zeit stattgefunden hat.Dies ist eine Funktion die dem Umweltschutz dient.
HÖRGE-SCHÄDIGT(nicht im Modus ATV)	Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung aufEINSTellen, um diese Signale zu empfangen.Diese Option steht nur im DTV Modus zur Verfügung.
CI-INFORMATIONEN(nicht im Modus ATV)	Wenn Sie kostenpflichtige Kanäle anschauen möchten, müssen Sie sich zuvor bei einem entsprechenden Anbieter anmelden. Nach der Anmeldung erhalten Sie von Ihrem Anbieter ein Conditional Access Module (CAM-Modul) und eine spezielle Karte. Hinweise zu den Einstellungen finden Sie in der mit dem Modul gelieferten Dokumentation.Installieren Sie die CI-Komponenten auf folgende Weise in Ihrem Fernsehgerät:Schalten Sie das Fernsehgerät aus und ziehen Sie den Netzstecker.Setzen Sie zunächst das CAM-Modul in den Steckplatz an der Seite des LCD-TVs ein. Anschließend stecken Sie die Karte ein.HINWEISBeachten Sie, dass Sie das Cl+ Modul nur einsetzen oder herausnehmen dürfen, wenn sich das Gerät im STANDBY-Modus befindet oder vom Stromnetz getrennt ist.Das CAM-Modul muss richtig herum eingesetzt werden; falsch herum lässt es sich nicht einschieben. CAM-Modul oder Fernsehgerät können beschädigt werden, falls Sie versuchen, das CAM-Modul mit Gewalt einzuschieben.Verbinden Sie das Fernsehgerät mit der Stromversorgung, schalten Sie es ein und warten Sie einen Moment, bis die Karte erkannt wird.Bei manchen CAM-Modulen sind zusätzlich einige Einrichtungsschritte erforderlich, die Sie im MenüCI-INFORMATIONENausführen können.

MenüpunktEinstellung
TIMER(nicht im Modus ATV)	In diesem Menü sehen Sie eine Übersicht aller Timer-Erinnerungen, die Sie programmiert haben.
	LÖSCHENWählen Sie die programmierte Timer-Erinnerung, die Sie lö- schen möchten.
	ALLES LÖSCH.Mit dieser Funktion können Sie alle programmierten Timer-Erinnerungen löschen.
	HINZUFÜGENSpeichern Sie eine neue Ti- mer-Erinnerung.	TYPWählen Sie aus den Emp- fangsartenDTV,ATVoder RADIOaus.
		KANALWählen Sie den gewünsch- ten Sender aus.
		STARTZEITWählen Sie die Startzeit.
		DATUMWählen Sie das Datum.
		MODUSStellen Sie ein, ob Sie einmalig, täglich oder wöchent- lich an die Sendung erinnert werden wollen.
	BEARBEITENÄnderungen an bestehenden Timer-Erinnerungen können hier vorgenommen werden.

8.5. Menü Einstellung

Einstellung OSD-Zeit Aus PC-Einstel. OK Blauer Bildschirm Aus Ton TV Zurücksetzen OK Erstinstallation OK Kanal Software Upgrade OK Eigenschaft Einstellung Ok Exit Menu Beenden ZurückEingebenWähle

Menüpunkt Einstellung
OSD-ZEIT	Hier können Sie die Zeit einstellen, nach der das OSD-Menü sich automatisch schließt.
PC-EINSTEL.	Ändern der PC-Einstellungen im PC-Modus
	AUTOMATIK	Wenn das Bild verschoben sein sollte, können Sie den Eintrag AUTOMA-TIK anwählen und OK drücken, um es wieder in die Mitte zu rücken. Diese Funktion sollte mit einem Vollbild vorgenommen werden, damit die Einstellungen stimmen.
	H. POSITION	Hier können Sie die horizontale Lage des Bildes mit ◀ ► verändern.
	P. POSITION	Hier können Sie die vertikale Lage des Bildes mit ◀ ► verändern.
	PHASEZEIT	Wenn das Bild des PCs nicht klar erscheint, können Sie das Bildsignal hier mit ◀ ► mit den Pixeln des LCD-TVs in Deckung bringen. Dadurch ergibt sich ein sauberes Bild mit gleichmäßig scharfer Darstellung.Mit dieser Einstellung wird das Bildsignal mit dem Pixeltakt des Bildschirms synchronisiert. Dieses korrigiert Störungen, die als vertikale Streifen bei pixelintensiven Darstellungen (wie Tabellen oder Text in kleiner Schrift) auftreten können. Stellen Sie die Pixelfrequenz mit ◀ ▶ ein.
BLAUER BILDSCHIRM(nicht im Modus DTV)	Wenn das LCD-TV kein Signal empfängt, erscheint statt des „Schnee“ oder des schwarzen Bildes ein blauer Hintergrund.
TV ZURÜCKSETZEN	Mit dieser Funktion können Sie das Gerät auf die Werkseinstellung zurücksetzen.
ERSTINSTALLATION	Hier können Sie das Menü zur Erstinstallation aufrufen.
SOFTWARE UPGRADE	Hier können Sie ein Softwareupdate des Gerätes mithilfe eines USB-Datenträgers vornehmen.

9. Media Player

Wenn Sie einen USB-Datenträger an den LCD-TV anschließen, können Sie Fotos, Musik, Videos oder Text wiedergeben. Welche Formate unterstützt werden, erfahren Sie in den Technischen Daten am Ende dieser Anleitung.

HINWEIS

Unter Umständen sind bestimmte Arten von USB-Geräten mit diesem LCD-TV nicht kompatibel.

Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.

Ziehen Sie das USB-Gerät nicht ab, während eine Datei wiedergegeben wird. Sie sollten insbesondere nicht mehrmals schnell hintereinander das USB-Gerät ein- und wieder abstecken.

9.1. Zugriff auf den Media Player

▶ Schließen Sie den USB-Datenträger am seitlichen USB-Anschluss des Gerätes an.
▶ Drücken Sie die Taste INPUT und wählen Sie mit ▲▼ die Quelle MEDIA.
▶ Bestätigen Sie mit OK.

9.2. Hauptmenü des Media Players

Nachdem Sie wie oben beschrieben über USB auf den Media Player zugegriffen haben, gelangen Sie in das Hauptmenü.

▶ Die nachstehenden Auswahlmöglichkeiten stehen Ihnen zur Verfügung:

• FOTO - zur Wiedergabe von Fotodateien
• MUSIK - zur Wiedergaben vom Musikdateien
• FILM - zur Wiedergabe vom Videodateien
• TEXT - zur Wiedergabe von Textdateien

Wählen Sie mit ◀ das entsprechende Menü und bestätigen mit OK.

Wählen Sie nun die Quelle, von dem Sie die Dateien abspielen möchten (z. B. USB-Stick oder eine Festplatte).

Im Menü der jeweiligen Medien FOTO, MUSIK, FILM, TEXT können Sie mit der roten Taste ein Objekt löschen.

Um den Media Player zu verlassen drücken Sie die Taste INPUT und wählen ggf. eine andere Quelle.

9.3. Fotos anzeigen

Wenn Sie FOTO aus dem Hauptmenü wählen, werden die verfügbaren Bilddateien gefiltert und am Bildschirm dargestellt.

▶ Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und bestätigen mit OK.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Foto aus und drücken Sie OK, um das Foto zu markieren.
▶ Durch Druck auf die Taste ▶ II wird das Foto angezeigt.
Drücken Sie während der Wiedergabe OK, um die Wiedergabeoptionen aufzurufen.
Wählen Sie mit den Tasten ◀ eine Option und bestätigen Sie eine Option mit OK.

• WIEDERGABE/PAUSE ▶ / II : Starten/Unterbrechen Sie die Diashow
• STOP ■: Wiedergabe der Diashop stoppen

- VORHERIGE/NÄCHSTE|/►: Voriges/nächstes Bild anzeigen.

• ROTIEREN -/+ () : Dreht das gewählte Bild um 90 Grad gegen/im Uhrzeigersinn
• ZOOM 📞 : Vergrößert/verkleinert das angezeigte Bild
• INFO ⓘ : Zeigt Informationen zum angezeigten Bild an

- FOTO EINSTELLUNGEN: Bearbeitung folgender Optionen:

• WIEDERHOLEN: Stellen Sie eine Wiederholung der Diashow ein
• HINTERGRUNDMUSIK: Hintergrundmusik ein-/ausschalten
• MUSIKQUELLE: Wählen Sie die Quelle für die Hintergrundmusik
  • DIAZEIT: Darstellungsdauer der Bilder einstellen
  • EFFEKT: Effekt ein-/ausschalten.

- PLAYLIST 📋 : Zeigt die Wiedergabeliste der Bilder an

Zur Wiedergabe der Dateien können außerdem die Medientasten auf der Fernbedienung verwendet werden.
Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

9.4. Musik wiedergeben

Wenn Sie MUSIK aus dem Hauptmenü wählen, werden die verfügbaren Musikdateien gefiltert und am Bildschirm dargestellt.

Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und bestätigen mit OK.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Musikstück aus, um es wiederzugeben. Drücken Sie OK, um das Stück zu markieren.
▶ Durch Druck auf die Taste ▶ II wird das Musikstück abgespielt. Unter dem Wiedergabefenster finden Sie die Wiedergabeoptionen.
Wählen Sie mit den Tasten ◀ eine Option und bestätigen Sie eine Option mit OK.

• WIEDERGABE/PAUSE ▶ / II : Starten/Unterbrechen Sie die Wiedergabe des Musikstücks
• STOP ■: Wiedergabe des Musikstücks stoppen
• FB/FF ◀◀/▶: Schneller Rücklauf/Vorlauf
• VORHERIGE/NÄCHSTEK/▶: Voriges/nächstes Musikstück wiedergeben
• GOTO ZEIT 📞 : Sprung zu einer bestimmten Zeit innerhalb eines Titels
• WIEDERHOLEN DIR : Stellen Sie eine Wiederholung der Titel ein
• INFO ☐: Zeigt Informationen zum angezeigten Titel an
• DISPLAY EIN/AUS ☒ : Ein-/Ausschalten der Media Player-Anzeige (die blaue Taste besitzt die gleiche Funktion).

Zur Wiedergabe der Dateien können außerdem die Medientasten auf der Fernbedienung verwendet werden.

Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

9.5. Filme wiedergeben

Wenn Sie FILM aus dem Hauptmenü wählen, werden die verfügbaren Videodateien gefiltert und am Bildschirm dargestellt.

▶ Befinden sich mehrere Ordner auf dem Datenträger, wählen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und bestätigen mit OK.
Wählen Sie mit ◀ ▶ ▲ ▼ das gewünschte Video aus, um es wiederzugeben. Drücken Sie OK, um das Video zu markieren.
▶ Durch Druck auf die Taste ▶ II wird das Video abgespielt.
Drücken Sie während der Wiedergabe OK, um die Wiedergabeoptionen aufzurufen.
Wählen Sie mit den Tasten ◀ eine Option und bestätigen Sie eine Option mit OK.

- WIEDERGABE/PAUSE ▶ / II : Starten/Unterbrechen Sie die Wiedergabe des Videos

- STOP ■: Wiedergabe des Videos stoppen

- FB/FF ◀/▶: Schneller Rücklauf/Vorlauf

- ZEITLUPE▶ : Zeitlupendarstellung

- SCHRITT ▶ : Schrittweise Wiedergabe

- SET A-B ^AB : Wiederholt ein Video innerhalb eines bestimmten Abschnittes

- VORHERIGE/NÄCHSTE|/►: Voriges/nächstes Video anzeigen

- PLAYLIST: Zeigt die Wiedergabeliste der Videos an

- INFO ⓘ : Zeigt Informationen zur angezeigten Videodatei an

- FILM EINSTELLUNGEN ⚙ : Bearbeitung folgender Optionen:

• PROGRAM: Programmeinstellungen vornehmen

- UNTERTITEL: Untertitel ein-/ausschalten

• AUDIO: Audioeinstellungen vornehmen

- WIEDERHOLEN: Stellen Sie eine Wiederholung der Videos ein

- GOTO ZEIT Ⓤ: Video zu einem bestimmten Zeitpunkt starten

Zur Wiedergabe der Dateien können außerdem die Medientasten auf der Fernbedienung verwendet werden.

Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

9.6. Texte wiedergeben

Wenn Sie TEXT aus dem Hauptmenü wählen, werden die verfügbaren Dateien gefiltert und am Bildschirm dargestellt.

▶ Befinden sich mehrere Ordner auf dem Datenträger, öffnen Sie mit ◀ ▶ ▲ ▼ zunächst den Ordner und bestätigen mit OK.

Wählen Sie mit ◀ ▶ ▲ ▼ den gewünschten Text aus, um ihn darzustellen. Drücken Sie OK, um den Text zu markieren.

▶ Drücken Sie die Taste ▶ II, um den gewünschten Text darzustellen.

▶ Folgende Optionen stehen zur Verfügung:

- ROTE TASTE: Bookmarks hinzufügen/löschen

- GRÜNE TASTE: Sprung zu einer bestimmten Stelle innerhalb eines Dokuments

– GELBE TASTE: Übersicht aller Bookmarks öffnen/schließen

- BLAUE TASTE: Zeigt die Wiedergabeliste der Textdokumente an

- SEITE +/-: Seiten vor-/zurückblättern

- PLAYLIST: Zeigt die Wiedergabeliste der Textdokumente an

Zur Wiedergabe der Dateien können außerdem die Medientasten auf der Fernbedienung verwendet werden.

Drücken Sie die Taste EXIT, um zum vorhergehenden Menü zurückzukehren.

10. E PG - Programmführer

Mit der Taste E P G öffnen Sie das „elektronische TV-Programm“.

In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender.

▶ Wählen Sie mit ▲ ▼ ein Programm aus.
▶ Gehen Sie mit ▶ in den Programmführer des ausgewählten Programms.
Blättern Sie mit ▲▼ durch die Sendungen.
Mit der Taste EXIT verlassen Sie den Programmführer.

BEACHTEN SIE:

Die angezeigten Programminformationen werden von den Sendeanstalten erstellt. Falls keine Programminformation dargestellt wird, ist dies kein Fehler Ihres LCD-TVs.

Die folgende Tabelle zeigt die Optionen für den PROGRAMMFÜHRER

Taste Eintrag Funktion
Rote Taste	TÄGLICH/WÖCHENT-LICH	Ändern der Programmführer-Darstellung (Tagesansicht/Wochenansicht).
Grüne Taste	ERINNE-RUNG	Nimmt die ausgewählte Sendung zur Erinnerung in die Timerliste auf. Sobald der programmierte Zeitpunkt erreicht wird, schaltet das Gerät automatisch auf die programmierte Sendung um.
Gelbe Taste	VORTAG	Blättert zur Ansicht des vorigen Tages. Sie können durch mehrmaliges Drücken mehrere Tage zurück blättern, jedoch nicht vor den aktuellen Tag.
Blaue Taste	NÄCHSTER TAG	Blättert zur Ansicht des nächsten Tages. Sie können durch mehrmaliges Drücken mehrere Tage im Voraus anzeigen lassen.
DISPLAY	DETAILS	Zeigt eine detaillierte Beschreibung der markierten Sendung (falls verfügbar).Drücken Sie die Taste noch einmal, um die Beschreibung auszublenden.

11. Der DVD-Modus

Über den DVD-Modus wird der integrierte DVD-Player angesteuert.

11.1. Vom TV- zum DVD-Modus wechseln

Mit der Taste INPUT rufen Sie die Auswahlliste der Quellen auf.
▶ Über die Richtungstasten ▼ ▲ gehen Sie zu DVD.
▶ Bestätigen Sie Ihre Wahl mit der Taste OK.
Wenn Sie zum TV-Modus zurückkehren wollen, wiederholen Sie diesen Vorgang und wählen statt DVD die Option ATV oder DTV, je nach eingespeistem Antennensignal.

11.2. DVD einlegen

Hinweis

Der integrierte DVD-Player unterstützt nur Medien mit einem Durchmesser von 12 cm. Stecken Sie keine Medien mit

einem kleineren oder größeren Durchmesser in den DVD-Schacht, um eine Beschädigung zu vermeiden.

Hinweis

Die DVD muss mit der bedruckten Seite nach hinten (Rückseite des LCD-TVs) gerichtet sein. Damit Sie eine

DVD in den DVD-Schacht einlegen können, muss das LCD-TV in den DVD-Modus eingestellt werden.

Legen Sie die DVD mit der bedruckten Seite nach hinten in den DVD-Schacht. Ist das LCD-TV auf den DVD-Modus eingestellt, wird die DVD automatisch erkannt und eingezogen. Auf dem Bildschirm erscheint die Anzeige LADEN gefolgt von LESEN. Im Normalfall wird die Wiedergabe automatisch gestartet.

Hinweis

In einigen Fällen kann es erforderlich sein, die Wiedergabe manuell zu starten.

11.3. Tastenfunktion

11.3.1. Spezielle Bildschirmmeldung

Wenn Sie eine Funktion wählen, die auf dem eingelegten Medium nicht realisiert oder die im aktuellen Modus

nicht aufrufbar ist, erscheint das nebenstehend abgebildete Nicht-gültig-Zeichen auf dem Bildschirm. Das Zeichen verschwindet

nach wenigen Sekunden.

11.3.2. PLAY

Drücken Sie die Taste ▶ (PLAY), um die Wiedergabe zu starten bzw. zu unterbrechen. Um die Wiedergabe fortzusetzen, drücken Sie die Taste ▶ (PLAY) erneut.

11.3.3. STOP

Drücken Sie ■ (STOP) einmal, um die Wiedergabe zu stoppen. In diesem Modus können Sie die Wiedergabe an derselben Stelle mit ▶ (PLAY) fortsetzen.
Drücken Sie ■ (STOP) ein weiteres Mal, um die DVD endgültig zu stoppen. Das Gerät befindet sich jetzt im Stopp-Modus.

11.3.4. SKIP

Drücken Sie während der Wiedergabe die Taste SKIP ◀◀ oder ▶▶, um zurück- oder vorzuspringen (bei DVDs: von Kapitel zu Kapitel; ansonsten: von Titel zu Titel).

Hinweis!

Bitte beachten Sie, dass bei vielen DVDs die Titel/Kapitel vor Start des eigentlichen Films (Lizenzhinweise) nicht übersprungen werden können.

11.3.5. Schnelllauf

Drücken Sie während der Wiedergabe die Taste ◀ oder ▶, um den Schnelllauf vorwärts oder rückwärts zu starten. Bei wiederholtem Drücken steigern Sie die Geschwindigkeit: 2X > 4X > 8X > 16X > 32X. Bei nochmaligem Tastendruck oder mit ▶ (PLAY) kehren Sie zur normalen Abspielgeschwindigkeit zurück.

11.3.6. Grüne Taste (GOTO (Direktsuche))

Mit der Taste GOTO können Sie ein Kapitel, einen Titel oder eine Zeit direkt ansteuern. Mit jedem Tastendruck verändern

Sie die Auswahl. Die Wiedergabe beginnt an der gewählten Stelle.

▶ Sie können einen Titel auch direkt über die Zifferntasten eingeben, ohne vorher GOTO zu drücken. Die Wiedergabe beginnt direkt an der gewählten Stelle.

DVD

▶ GOTO einmal drücken: Geben Sie ein gewünschtes Kapitel innerhalb des Titels ein.
▶ GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format H:MM:SS ein.
▶ GOTO dreimal drücken: Geben Sie die gewünschte Zeit innerhalb des Kapitels im Format H:MM:SS ein.

Audio-CD

▶ GOTO einmal drücken: DISC-SUCHE – Geben Sie die gewünschte Zeit auf der CD im Format MM:SS ein.
▶ GOTO zweimal drücken: TRACKSUCHE – Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.
▶ GOTO dreimal drücken: TRACKAUSWAHL – Geben Sie die Nummer des gewünschten Tracks ein.

MP3

▶ GOTO einmal drücken: Geben Sie den gewünschten Titel ein (drei Stellen; ggf. „0“ oder „00“ voranstellen).
▶ Sie können die Nummer des Titels auch direkt, ohne die Taste GOTO, eingeben.
▶ GOTO zweimal drücken: Geben Sie die gewünschte Zeit innerhalb des Titels im Format MM:SS ein.

11.3.7. Audio-Einstellung (Sprache)

Drücken Sie D. LAN wiederholt, um eine andere auf der DVD vorhandene Audioeinstellung (z. B. 2-Kanal-Ton oder 5.1-Kanal-Ton) oder die gesprochene Sprache auszuwählen. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

Hinweis!

Beachten Sie, dass diese Funktion auf einigen DVDs nicht realisiert ist.

11.3.8. Untertitelsprache

Drücken Sie D. SUB wiederholt, um eine andere Untertitelsprache auszuwählen, sofern Untertitel auf der DVD vorhanden sind. Die Umstellung erfolgt unmittelbar und braucht nicht bestätigt zu werden.

11.3.9. DVD-Menüs aufrufen

Mit der roten Taste und D. MENU rufen Sie die auf der DVD abgelegten Menüs auf.

In der Regel ruft die Taste D. MENU das Hauptmenü auf und die rote Taste das Titelmenü. Mit den Pfeiltasten steuern Sie die Punkte in den DVD-Menüs an. Bestätigen Sie jede Auswahl mit OK.

Hinweis!

Bitte beachten Sie, dass es von der DVD abhängt, welche Menüs bei welchem Aufruf erscheinen.

11.4. Navigieren auf MP3- und JPEG-Datenträgern

Auf MP3- und JPEG-Datenträgern können die Musik-Titel bzw. Bilder wie auf einem Datenmedium in Ordnern zusammengefasst sein.

Legen Sie ein Wiedergabemedium mit MP3- oder JPEG-Daten ein. Auf dem Bildschirm erscheint ein Menü mit der obersten Ordnerstruktur.
Sofern der Datenträger Ordner enthält, werden sie untereinander aufgeführt. Ein MP3-Titel wird mit einem MP3-Symbol angezeigt.
Die Fläche des aktiven Ordners oder der aktiven Datei erscheint orange unterlegt. In der obersten Zeile steht die Gesamtzahl der Titel in dem Ordner.

▶ Gehen Sie mit den Pfeiltasten ▲ ▼ in einen der Ordner und bestätigen Sie mit OK.

Ggf. öffnen sich weitere Unterordner. In diesem Fall können Sie mit der linken Pfeiltaste ◀ oder über den obersten Menüpunkt zum übergeordneten Menü zurückgehen.

Um einen Titel zu hören bzw. ein Bild zu sehen, wählen Sie ihn/es aus und be- stätigen Sie mit ▶ (PLAY) oder OK.

JPEG-Bilder

Bei JPEG-Bildern erhalten Sie auf der rechten Seite des Menüs eine Bildvorschau.

Wählen Sie ein Bild aus und bestätigen Sie mit OK, um es sich groß anzeigen zu lassen. Alle Bilder des aktiven Ordners werden ab dem ausgewählten Bild nacheinander angezeigt („Dia-Show“).

▶ Wenn Sie während der Wiedergabe die Pfeiltasten ◀ ▶ drücken, drehen Sie das Bild.

Bitte beachten Sie, dass sehr große Bilder u. U. nicht dargestellt werden können.

11.5. SETUP-Menü im DVD-Betrieb

Drücken Sie während des DVD-Betriebs die Taste SETUP. Auf dem Bildschirm erscheint die Hauptseite des SETUP-Menüs. Folgende Menüs sind im DVD-Betrieb aktiv:

ALLGEMEINE EINSTELLUNGEN AUDIOEINSTELLUNGEN DOLBY DIGITAL-EINSTELLUNG ERWEITERTE EINSTELLUNGEN

11.5.1. Navigieren in den Menüs

Wählen Sie mit ▲ ▼ zwischen den Menüs. Das aktive Menü ist orange unterlegt. Mit ◀ ▶ wählen Sie die Menüpunkte an und erhalten die Auswahlpunkte auf der rechten Seite. Die aktive Einstellung ist braun unterlegt.
Um eine Einstellung zu ändern, gehen Sie mit ▶ auf die rechte Seite und wählen mit ◀ ▶ einen anderen Punkt. Bestätigen Sie mit OK.
Mit ◀ kommen Sie zur übergeordneten Menü-Auswahl.
Mit SETUP können Sie das Setup-Menü an jeder Stelle verlassen.

11.5.2. Menü: Allgemeine Einstellungen

TV-Format

Stellen Sie hier das Gerät auf das Anzeige-Format des Fernsehgeräts ein.

4:3 PAN SCAN: Auswahl für Fernsehgeräte mit 4:3-Format. Das Pan ScanFormat stellt 16:9-Filmformate in voller Höhe dar, seitliche Bildanteile werden abgeschnitten.

-- Allgemeine Einstellungen -- TV - Format 16:9 OSD-Sprache DEU Bildschirmschoner Ein Fortsetzen Ein

4:3 LETTER BOX: Auswahl für Fernsehgeräte mit 4:3-Format. Das Letterbox-Format verkleinert das 16:9-Filmformat auf Bildschirmbreite.

16:9: Auswahl für Fernsehgeräte im 16:9-Format.

OSD-Sprache

Hier stellen Sie die Sprache des OSD („On-Screen-Display“) ein, das heißt die Sprache für die Menüs des Geräts.

Bei der Auswahl einer Sprache stellt sich das Menü unmittelbar um.

Bildschirmschoner

Wenn der Bildschirmschoner aktiviert ist, erscheint ein Bildschirmschoner, wenn 3 Minuten lang keine Taste gedrückt wird (nicht während der Wiedergabe).

Fortsetzen

Mit dieser Funktion merkt sich der DVD-Player die Stelle der zuletzt eingelegten DVD, an der sie gestoppt wurde. Wenn Sie die gleiche DVD erneut in das Gerät einlegen, wird die Wiedergabe von der letzten Position fortgesetzt. Die letzte Position auf der DVD bleibt auch erhalten, wenn Sie das Gerät ausschalten.

11.5.3. Menü: Audioeinstellungen

Wählen Sie den Menüpunkt AUDIOEINSTELLUNG um den Tonmodus einzustellen.

Tonmodus

Falls Sie den analogen Ausgang benutzen, können Sie in diesem Menü hierfür Einstellungen vornehmen.

SURROUND: Wählen Sie diese Einstellung, wenn Sie einen Surround-Ton ausgeben wollen.

-- Audioeinstellung -- Tonmodus

STEREO: Es wird ein Stereoton ausgegeben. Wählen Sie diese Einstellung, wenn der Klang nur über zwei Lautsprecher ausgegeben wird.

11.5.4. Menü: Dolby Digital-Einstellung

Dynamikumfang

Das Dolby-Digital-Tonformat unterstützt eine Dynamik-Einstellung, mit der Sie den Lautstärke-Unterschied zwischen leisen und lauten Passagen in einer Skala von AUS bis VOLL in neun Schritten einstellen können.

AUS: Der Ton bleibt unverändert, d. h. laute Passagen und Bässe werden laut, leise Passagen leise wiedergegeben („Kino-Sound“). Die Einstellung ist nur geeignet, wenn niemand gestört werden kann.

-- Dolby-Digital-Einstellung -- Dynamikumfang

VOLL: Der Lautstärkeunterschied wird minimiert, d. h. laute Passagen werden reduziert, leise Passagen angehoben. Diese Einstellung ist z. B. nachts angebracht.

Um die Einstellung zu ändern, gehen Sie mit ▶ in die Skala auf der rechten Seite und wählen mit ▼ oder ▲ den gewünschten Wert aus. Bestätigen Sie mit OK.

11.5.5. Menü: Erweiterte Einstellungen

TV-System

Wählen Sie hier den Farbstandard Ihres Fernsehgeräts:

PAL: in vielen europäischen Ländern übliches Farbformat.

AUTO: automatische Einstellung des Formates.

NTSC: in Nordamerika übliches Farbformat.

-- Erweiterte Einstellungen -- TV-System PAL Audiosprache DEU Untertitel DEU Disc Menü DEU Altersvorgabe Passwort Werkseinstellung

Audiosprache

Hier wird die Standardsprachspur der DVD voreingestellt, sofern die DVD über mehrere Sprachspuren verfügt.

Untertitel

Hier können Sie die Standardsprache für die auf der DVD abgelegten Untertitel voreinstellen, sofern die DVD über Untertitel verfügt.

Disc Menü

Hier wählen Sie die Sprache der auf der DVD abgelegten Menüs aus, sofern auf der Disc vorhanden.

Altersvorgabe

Hier stellen Sie die Freigabeklasse für DVDs ein (Elternkontrolle).

Einige DVDs und CDs sind mit Verschlüsselungssignalen der von der Motion Picture Association etablierten Freigabeklassen kodiert. Die acht Freigabeklassen lauten:

1 KIND: auch für kleine Kinder geeignet;
2 G: für alle Altersgruppen;
3 PG: empfohlen ab 6 mit elterlicher Aufsicht;
4 PG13: empfohlen ab 12;
5 PGR: empfohlen ab 16 mit elterlicher Aufsicht;
6 R: nicht frei unter 16;
7 NC17: nicht frei unter 18;
8 ERWACHSEN: nur für Erwachsene.

Wurde eine DVD z. B. mit der Freigabeklasse 7 (ab 18) oder 8 (ERWACHSEN) kodiert und Sie haben eine der Freigabeklassen 1 bis 6 eingestellt, so erfolgt eine Meldung und es muss das Passwort eingegeben werden. Es können auch nur Teile der DVD, das heißt bestimmte Filmszenen, mit einer Freigabeklasse oder verschiedenen Freigabeklassen kodiert sein.

Passwort

Hier können Sie das Passwort für die Freischaltung und Änderung der Freigabeklasse ändern bzw. einrichten.

▶ Bestätigen Sie den Eintrag ÄNDERN mit O K.

ALTES PASSWORT: Geben Sie hier mit den Zifferntasten der Fernbedienung das bestehende Passwort ein. Es besteht aus genau vier Ziffern. Wurde noch kein Passwort eingerichtet, gilt das werkseitige Passwort 123456. Wenn Sie das richtige Passwort eingegeben haben, wird das nächste Feld für die Eingabe aktiviert.

NEUES PASSWORT: Geben Sie hier mit den Zifferntasten der Fernbedienung eine vierstellige Zahl ein. Die Markierung springt auf das nächste Feld.

BESTÄTIGEN: Geben Sie die vierstellige Zahl noch einmal ein.

Drücken Sie OK, um das neue Passwort zu bestätigen.

Sollten Sie das neue Passwort vergessen haben, geben Sie das Master-Password 4711 ein.

Werkseinstellungen

▶ Bestätigen Sie ZURÜCKSETZEN zweimal mit O K, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Hinweis!

Bitte beachten Sie, dass ein geändertes Passwort nicht zurückgesetzt wird!

12. Problemehebung

Fehler Maßnahme
Es erscheint kein Bild und es ist kein Ton zu hören.	Überprüfen Sie, ob das Netzkabel richtig an der Steck-dose angeschlossen ist.Überprüfen Sie, ob der Signalempfang auf TV einge-stellt ist.
Es erscheint kein Bild von AV.	Überprüfen Sie, ob Kontrast und Helligkeit korrekt eingestellt sind.Überprüfen Sie, ob alle externen Geräte korrekt anges-chlossen sind.Überprüfen Sie, ob die richtige AV-Quelle angewählt ist.
Es ist kein Ton zu hören.	Vergewissern Sie sich, dass die Lautstärke nicht auf Minimum steht.Vergewissern Sie sich, dass die Stummschaltung nicht aktiviert ist. Drücken Sie dazu die Taste oben links auf der Fernbedienung mit dem durchgestrichenen Laut-sprechersymbol.Prüfen Sie, ob ein Kopfhörer angeschlossen ist.Haben Sie einen Sat-Receiver oder DVD-Player über einen Scartkabel am Fernseher angeschlossen, prüfen Sie, ob das Kabel fest in der Scartbuchse sitzt.
Es gibt kein Bild oder keinen Ton.Es sind aber Geräu-sche zu hören.	Der Empfang ist möglicherweise schlecht. Kontrollie-ren Sie, ob die Antenne angeschlossen ist.
Das Bild ist nicht deutlich.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.
Das Bild ist zu hell oder zu dunkel.	Überprüfen Sie die Einstellungen von Kontrast und Helligkeit.
Das Bild ist nicht scharf.	Der Empfang ist möglicherweise schlecht.Kontrollieren Sie, ob die Antenne angeschlossen ist.Überprüfen Sie die Einstellungen der Schärfe und Rauschreduktion im Menü BILD.
Es erscheint ein Doppel- oder Dreifachbild.	Kontrollieren Sie, ob die Antenne richtig ausgerich-tet ist.Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.
Das Bild ist gepunktet.	Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander.
Es erscheinen Streifen am Bildschirm oder die Farben verblassen.	Liegt eine Interferenz von einem anderen Gerät vor?Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.Betreiben Sie das Gerät so weit weg wie möglich von dem Gerät, das die Interferenz möglicherweise verursacht.
Die Bedienknöpfe am Gerät funktionieren nicht	Eventuell ist die Kindersicherung aktiviert.
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.

12.1. Benötigen Sie weitere Unterstützung?

Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen:

• Welche externen Geräte sind angeschlossen?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschritt ist das Problem aufgetreten?
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
  Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

12.2. Pixelfehler bei LCD-TVs (HD ready)

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflösung von 1366 x 768 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 3,1 Mio. Ansteuerelemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äu-

5 Pixel 5 Pixel Zeilen Pixel blau grün Sub-Pixel rot

ßerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung von Pixel bzw. einzelnen Sub-Pixel kommen.

Pixelfehler-klasse	Fehlertyp 1ständig leuchtender Pixel	Fehlertyp 2ständig schwarzer Pixel	Fehlertyp 3defekter Subpixel
			leuchtend schwarz
0	0	0	0	0
I	1	1	210	135
II 2 2 5			5-n*0	02xn*10
III 5 15 50			50-n*0	02xn*100
IV 50	150	500	500-n*0	02xn*1000

n^*=1,5

Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.

13. Reinigung

Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern:

Vorsicht!

Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.

Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV-Gerät korrekt aufgestellt haben.
▶ Falls die Hochglanzpolierung schmutzig wird, wischen Sie zunächst den Staub ab. Wischen Sie dann sanft mit einem Reinigungstuch nach. Wenn Sie nicht erst den Staub abwischen, oder Sie die Hochglanzpolierung zu stark abwischen, könnte die Hochglanzpolierung zerkratzt werden
▶ Verwenden Sie keine Lösungsmittel, ätzenden oder gasförmigen Reinigungsmittel.
▶ Reinigen Sie den Bildschirm mit einem weichen, fusselfreien Tuch.
Achten Sie darauf, dass keine Wassertröpfchen auf dem LCD-TV zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
▶ Setzen Sie den Bildschirm weder grellem Sonnenlicht noch ultravioletter Strahlung aus.
Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um das LCD-TV zu transportieren.

Vorsicht!

Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Bildschirmgehäuses.

14. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Möglichkeiten einer umweltgerechten Entsorgung.

Batterien

Verbrauchte Batterien gehören nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

15. Technische Daten / Produktdatenblatt

LCD-TV	MEDION®
Gerätebezeichnung P12124 (MD 21218)
Bildschirmgröße 39,6 cm (15,6") LCD; 16:9-Display
Leistungsaufnahme max. 36 Watt
Leistungsaufnahme Standby < 0,5 W
Ausgangsleistung Lautsprecher 2 x 3 W RMS
Physikalische Auflösung 1366 x 768
TV-System PAL, SECAM, B/G, D/K, I, L/L'
Programmplätze 199 (ATV), 800 (DTV)

Netzadapter
Modellnummer MN-A036-E190
Eingang AC 100-240V ~ 50/60Hz;	0,9A
Ausgang DC 12V 3A;	— — — ⊕—●—

Kanäle
	VHF (Band I/III)
	UHF (BAND U)
	HYPERBAND
	KABEL-TV (S1-S20) / (S21-S41)
	DVB-T (free to air)
	HD DVB-C

Anschlüsse
	Antennenanschluss(analog TV, DVB-T oder DVB-C)
	1 x USB Anschluss
	Common Interface (CI+) Slot
	Video
	1 x HDMI In mit HDCP-Entschlüsselung
	1 x SCART
	1 x VGA (15 Pin D-Sub)
	Composite Video In(Adapter 3,5 mm Klinke auf Cinch)
	Component In (YUV)(Adapter 3,5 mm Klinke auf Cinch)
	Audio
	Stereo Audio In für Composite Video, YUV (Adapter 3,5 mm Klinke auf Cinch)
	PC Audio In (3,5 mm Klinke)
	Kopfhörerausgang (3,5 mm Klinke)
	Digital Audio Out (SPDIF) (koaxial)

Laufwerke / Speichermedien
Laufwerke Disk, USB, Common Interface
Unterstützte Formate über USB2	Foto: JPG, PNG
	Musik: MP3, WMA
	Film: MPEG 1/2/4, MKV, Xvid
	Text: TXT
Kapazitätsgrößen USB max. 1 TB
Unterstützte Formate über DVD2	Foto: JPG
	Musik: MP3
	Film: MPEG 1/2/4, Xvid
Kompatible Diskformate DVD+R/RW, DVD-R/RW, CD-R, CD-RW
Laserleistung DVD-Spieler Laser Klasse 1

Bitte beachten Sie:

Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahmeverfahren und Kopierschutz-verfahren, sowie unterschiedliche CD-R- und CD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -verzögerungen kommen. Dies ist kein Defekt des Geräts.

Wenn Sie Audio-CDs verwenden, achten Sie auf den Aufdruck

Fernbedienung
Übertragungsart Infrarot
LED-Klasse 1
Batterientyp 2 x 1,5V AAA
Abmessungen / Umgebungstemperaturen
Zulässige Umgebungstemperatur	+5 °C - +35 °C
Zulässige relative Luftfeuchtigkeit	20 % - 85 %
Abmessungen ohne Fuß (B x H x T)	ca. 381 x 240 x 43 mm
Abmessungen mit Fuß (B x H x T)	ca. 381 x 275 x 120 mm
Gewicht ohne Fuß ca. 1,40 kg
Gewicht mit Fuß ca. 1,55 kg
Wandmontage Vesa Standard, Lochabstand 75 x 75 mm	3

CE

ENERG Y IJA ENERGIA · ENEPUEIA IE IA MEDION® P12124 (MD 21218) MSN 30015576 A A B C D E F G ENERGIA · ENEPUEIA ENEPEIA · ENERGIJA ENERGY · ENERGIE ENERGI 14 Watt 21 kWh/annum 39,6 cm 15,6 inch 2010/1062 - 2011

Inhoudsopgave

DE

Erstinstallation - Einstellung 1 - Sprache : Deutsch Englisch Französisch Italienisch Holländisch Nächste Seite Ok Exit BeendenEing

Erstinstallation - Einstellung 1 - Sprache : Deutsch Englisch Französisch Italienisch Holländisch Nächste Seite Ok Exit BeendenEing

Erstinstallation - Einstellung 1 - Sprache : Deutsch Englisch Französisch Italienisch Holländisch Nächste Seite Ok Exit BeendenEing

Erstinstallation - Einstellung 1 - Sprache : Englisch Französisch Italienisch Holländisch Deutsch Nächste Seite Ok Exit BeendenEing

8.4. Menuen Funktion

45467 Mülheim / Ruhr

Deutschland

Hotline: 01805 - 668 688

Fax: 01805 - 665 566

(0,14 Euro/Minute aus dem dt. Festnetz,

Mobilfunk max. 0,42 Euro/Min)

Bitte benutzen Sie das Kontaktformular unter www.medionservice.de

www.medion.de

Medion Service

Siloring 9

5606 Dintikon

Schweiz

Hotline: 0848 - 33 33 32

www.medion.ch

Medion B.V.

John F. Kennedylaan 16a

5981 XC Panningen

Nederland

Hotline: [phone]

Fax: [phone]

Hotline: [phone]

Fax: [phone]

Bitte benutzen Sie das Kontaktformular unter

www.medion.com/be unter „service“ und „contact“.

Franz-Fritsch-Str. 11

4600 Wels

Österreich

Hotline: 0810 - 001048 (0,10 EUR/Min.)

Fax: 07242 - 93967592

Servicekontakt über Homepage:

www.medion.at/service

www.medion.at

Medion France
