BRUGSANVISNING BHP450 MAKITA

Forklaring til generel oversigt

1. Batteripakke 9. Ring til skift af funktionstilstand 17. Slidgrænse

5. Lampe 13. Skrue 21. Arm

6. Skiftekontakthändtag 14. Krog 22. Forsænket del

7. Hastighedshändtag 15. Rille 23. Dæksel ti kulbarste

8. Justeringsring 16. Udblæsningskolbe 24. Hul

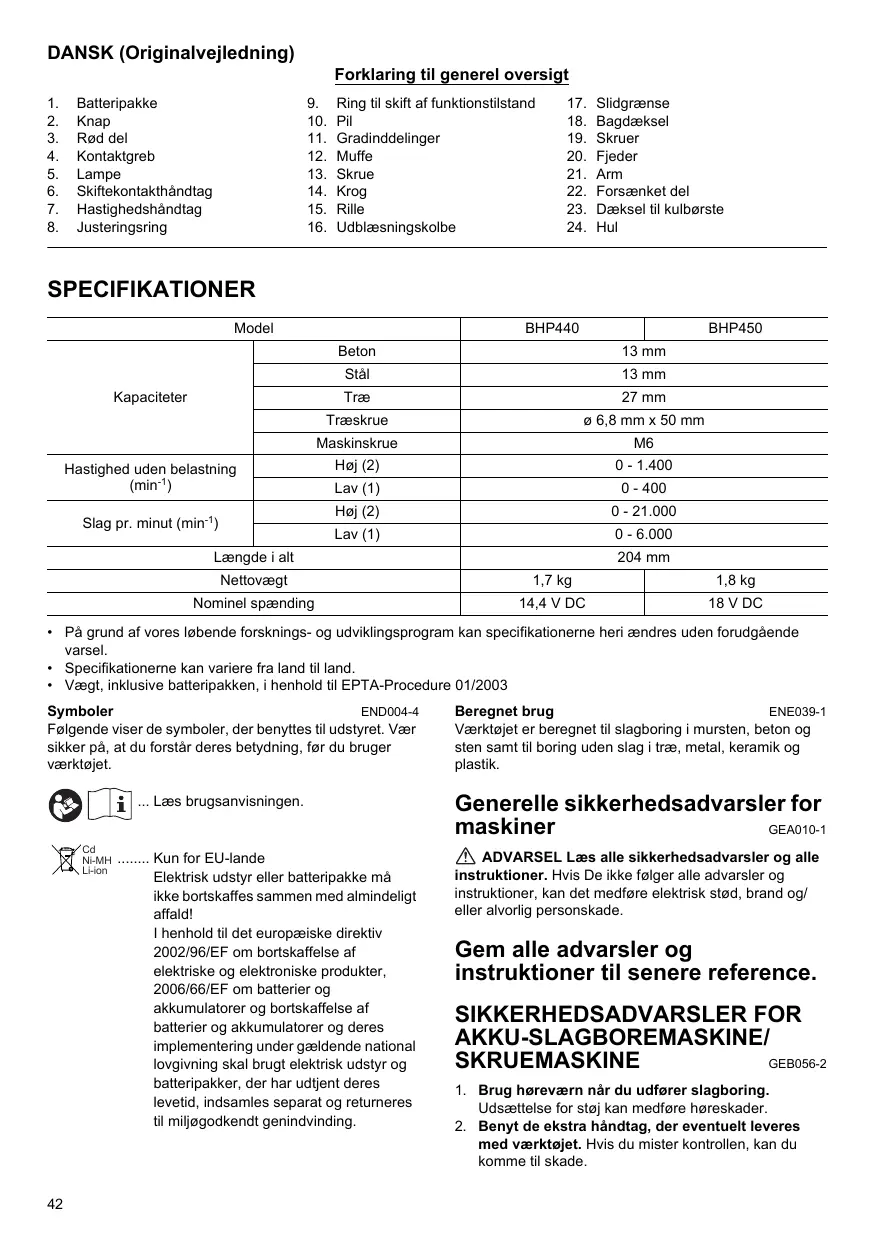

SPECIFIKATIONER Model EHP440 BHP450 Beton 13 mm Stäl 13 mm Kapaciteter Træ 27 mm Træskrue 6 6,8 mm x 50 mm Maskinskrue M6 Hastighed uden belastning Hoj (2) 0-1.400 {min} Lav (1) 0-400 Hoj (2) 0-21.000 Slag pr. minut (mir Lav (1) 0- 6.000 Længde alt 204 mm Nettovægt 17 kg TEkg Nominel spænding 144 VDC 18VDC + Pä grund af vores labende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgäende varsel. + Specifikationeme kan variere fra land til land. + Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003 Symboler ENDO04-4 Folgende viser de symboler, der benyttes til udstyret. Vær sikker pâ, at du forstär deres betydning, for du bruger værktajet. @[i Læs brugsanvisningen. Kun for EU-lande Elektrisk udstyr eller batteripakke mâ ikke bortskaffes sammen med almindeligt affald! L'henhold til det europæiske direktiv 2002/96/EF om bortskaffelse af elektriske og elektroniske produkter, 2006/66/EF om batterier og akkumulatorer og bortskaffelse af batterier og akkumulatorer og deres implementering under gældende national lovgivning skal brugt elektrisk udstyr og batteripakker, der har udtjent deres levetid, indsamies separat og returneres til miljogodkendt genindvinding.

Beregnet brug ENE039-1 Værktajet er beregnet til slagboring i mursten, beton og Sten samt til boring uden slag i træ, metal, keramik og plastik. Generelle sikkerhedsadvarsler for maskiner À ADVARSEL Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De ikke folger alle advarsler og instruktioner, kan det medfare elektrisk stod, brand og/ eller alvorlig personskade. GEA010-1 Gem alle advarsler og instruktioner til senere reference. SIKKERHEDSADVARSLER FOR AKKU-SLAGBOREMASKINE/ SKRUEMASKINE

1. Brug horeværn när du udforer slagboring.

Udsættelse for sta kan medfare hareskader.

2. Benyt de ekstra händtag, der eventuelt leveres

med værktojet. Hvis du mister kontrollen, kan du komme til skade. GEBO56-2

udforer arbejde, hvor skæretilbeharet kan komme i kontakt med skjulte ledninger. Hvis det skærende tilbehor kommer i kontakt med en stramfarende ledning, kan udsatte metaldele pà maskinen blive stramfarende, hvorved operataren kan fà elektrisk stod.

4. Sorg altid for at have et solidt fodfæste.

Sorg for, at der ikke er nogen under Dem, när De benytter værktojet pà hajtliggende steder. Hold godt fast i værktojet.

6. Hold hænderne pä afstand af roterende dele.

7. Læg ikke værktojet fra Dem, mens det karer. Lad

kun værktojet kore, mens De holder det i hænderne.

8. Berarikke spidsen eller arbejdsemnet umiddelbart

efter brugen. De kan være meget varme og kan forärsage forbrændinger af huden.

9. Nogle materialer indeholder kemikalier, som kan

være giftige. Undgä at indände stov eller at fà det pä huden. Falg sikkerhedsinstruktionerne fra leverandoren af materialerne. GEM DISSE INSTRUKTIONER. ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) fre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medfgre alvorlig personskade.

1. For brugen af batteripakken skal De læse alle

instruktioner og advarsler pä (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i. Skil ikke batteripakken ad. Hvis driftstiden bliver betydeligt kortere, skal De straks ophore med brugen. Brug kan medfare risiko for overophedning, mulige forbrændinger eller endog eksplosion.

4. Hvis De fär elektrolyt i ajnene, skal De med det

samme rense ajnene med rent vand og sage læge. Dette kan medfare tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgä at bergre terminalerne med ledende materiale. (2) Undgä at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. som, manter osv. (8) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medfore voldsom strem, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgä at opbevare værktjet og batteripakken pâ

steder, hvor temperaturen kan komme op pà eller overstige 50°C (122°F).

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand. Undgä at tabe eller slà pà batteriet.

9. Brug ikke et batteri, der har været tabt eller udsat

for stod. GEM DISSE INSTRUKTIONER. ip til, hvordan De forlænger batteriets levetid

1. Udskift batteripakken, for den bliver helt afladet.

Opher med at bruge værktajet, og udskift batteripakken, hvis stremmen til værktojet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

40°C (50°F — 104°F). Lad batteripakken kole ned, for den oplades, hvis den er varm. FUNKTIONSBESKRIVELSE FORSIGTIG: + Sarg altid for, at værktajet er slukket, og at batteripakken er taget ud, far De justerer værktajet eller kontrollerer dets funktion.

Montering eller afmontering af batteripakken (Fig. 1) Sluk altid for værktajet, far De monterer eller afmonterer batteripakken. Ved afmontering af batteripakken trækkes den ud af værktajet, mens der trykkes pà knappen pà siden af pakken. Ved montering af batteripakken justeres tungen pà batteripakken med rillen 1 huset, hvorefter pakken skubbes pà plads. Sæt den altid hele vejen ind, indtil den läses pä plads med et lille klik. Hvis den rade del averst pà knappen er synlig, er batteripakken ikke làst helt fast. Sæt den helt ind, indtil den rade del ikke er synlig. Ellers kan den falde ud af værktajet og skade Dem eller andre personer i nærheden Brug ikke magt ved montering af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt. Betjening af kontakt (Fig. 2) FORSIGTIG: + Fr batteripakken sættes i værktajet, skal De altid kontrollere, at kontaktgrebet reagerer korrekt og vender tilbage i*OFF"-stillngen, nâr De slipper det For at starte værktajet skal De blot trykke pà kontakten Værktajets hastighed forages ved at trykke härdere pà kontaktgrebet. Slip kontaktgrebet for at stoppe. Tænding af lampen (Fig. 3) FORSIGTIG: + Se ikke direkte ind i yset eller Iyskilden. Træk i kontaktgrebet for at tænde lampen. Lampen forbliver tændt, sä længe der trækkes i kontaktgrebet. Lampen slukkes 10-15 sekunder efter, at grebet slippes.

BEMÆRK: + Benyt en ter klud til at tarre snavs af lampens linse. Pas pà ikke at ridse lampens linse, da det kan mindske Iysstyrken. Betjening af skiftekontakten (Fig. 4) Værktojet har en skiftekontakt til at ændre rotationsretningen. Tryk skiftekontakten mod A-siden for rotation med uret eller mod B-siden for rotation mod uret. När skiftekontakthändtaget er i neutral stilling, kan Kontaktgrebet ikke trækkes ud. FORSIGTI + Kontroller altid rotationsretningen far anvendelsen. + Betjen ikke skiftekontakten, for værktajet er helt stoppet. Hvis rotationsretningen ændres, nâr værktajet ikke er helt stoppet, kan det beskadige værktojet. + Sæt altid skiftekontakthändtaget i neutral stilling, nâr værktajet ikke betjenes. Ændring af hastigheden (Fig. 5) Hvis De vil ændre hastigheden, skal De farst slukke for værktajet og derefter trække hastighedshändtaget mod siden “2" for haj hastighed eller mod siden “1” for lav hastighed. Kontroller for anvendelsen, at hastighedshändtaget er i den korrekte stiling. Brug den rette hastighed til jobbet FORSIGTI Sæt altid hastighedshändtaget helt ud i den rette stiling. Hvis værktajet betjenes med hastighedshändtaget indstillet halvvejs mellem “1” og “2”, kan det beskadige værktajet. Betjen ikke hastighedshändtaget, mens værktajet karer. Dette kan beskadige værktajet Valg af funktionstilstand (Fig. 6) Værktojet har en ring ti kif af funktionstilstand. Brug ringen til at vælge den af de tre tilstande, der passer til dit arbejde. For kun at vælge rotation drejes ringen, sà pilen pà værktajet peger mod 3-mærket pà ringen. For rotation med slag drejes ringen, sà pilen peger mod T-maærket pà ringen For rotation med kobling drejes ringen, sà pilen peger mod {j-mærket pà ringen. FORSIGTIG: +_Indstil altid ringen korrekt til mærket for den anskede tilstand. Hvis værktjet betjenes med ringen placeret midt mellem tilstandsmærkerne, kan værktajet blive beskadiget Justering af stramningsmomentet (Fig. 7) Stramningsmomentet kan indstiles til 16 trin ved at dreje pà justeringsringen, sà dens gradinddelinger er justeret med pilen pà værktojet. Stramningsmomentet er mindst, nâr tallet 1 er justeret med pilen, og hajst, nâr tallet 16 er justeret med pilen For den faktiske anvendelse skal De sætte en praveskrue i arbejdsemnet eller i et stykke lignende materiale for at bestemme, hvilket moment der kræves ti en bestemt anvendelse. MONTERING FORSIGTIG: + Sorg altid for, at værktajet er slukket, og at batteripakken er taget ud, for De udfarer nogen form for arbejde pà værktajet. Montering eller afmontering af drevspidsen eller borespidsen (Fig. 8) Drej muffen mod uret for at âbne patronkæbeme. Sæt spidsen i patronen, til den ikke kan komme længere ind. Drej muffen med uret for at stramme patronen. Drej muffen mod uret for at tage spidsen ud Krog (Fig. 9) Krogen er nyttig til midiertidig ophængning af værktajet. Den kan monteres i begge sider af værktajet For at monter krogen indsættes den i en rille i værktajet pä en af siderne, hvorefter den fastgares med en skrue. Den afmonteres ved at lasne skruen og tage den ud BETJENING Betjening ved slagboring FORSIGTIG: + Værktojet og spidsen udsættes for en voldsom og pludselig kraft pà det tidspunkt, hvor spidsen bryder igennem, när hullet tilstoppes med späner og partikler, eller när værtktajet rammer armeringsjern i beton. Drej forst ringen til skift af funktionstilstand, sà pilen pà værktajet peger mod $-mærket. Justeringsringen kan indstilles til alle stramningsmomenter til denne funktion. Sarg for at bruge en wolframkarbid-forstærket spids. Placer spidsen pà det sted, hvor hullet skal bores, og træk i kontaktgrebet. Brug ikke magt pà værktajet. Et let tryk giver det bedste resultat. Hold værktajet pà positionen, og undgä, at det glider væk fra hullet. Anvend ikke mere tryk, när hullet bliver tilstoppet med späner eller partikler. Lad i stedet værktajet kare i tomgang, og tag spidsen delvist ud af hullet. När De gentager denne fremgangsmäde flere gange, tammes bullet, og De kan fortsætte med at bore. Udblæsningskolbe (fàs som tilbehor) (Fig. 10) När hullet er boret, kan De bruge udblæsningskolben til at fierne stev fra hullet Betjening som skruetrækker (Fig. 11) Dre farst ringen til ski af funktionstilstand, sà pilen pà værktajet peger mod fj-mærket. Indsti justeringsringen til det rigtige stramningsmoment ti formälet. Benyt derefter falgende fremgangsmäde. Placer drevspidsen i skruehovedet, og tryk med værktajet. Start værktajet langsomt, og forag gradvist hastigheden. Slip kontaktgrebet, sä snart koblingen slär fra FORSIGTIG: + Sorg for, at drevspidsen sættes lige ned i skruehovedet. | modsat fald kan skruen ogleller spidsen blive beskadiget.

BEMÆRK: + Ved skruning af træskruer skal De forbore styrehuller for at gare det lettere at sætte skruerne i og for at forhindre, at arbejdsemnet flækker. Se diagrammet Nominel diameter af Anbefalet starrelse af træskrue (mm) styrehul (mm) 31 20-22 3,5 22-25 38 25-28 45 29-32 48 31-34 51 33-36 5,5 37-39 58 40-42 6,1 42-44 Betjening ved boring Drej farst justeringsringen, sà pilen peger mod 3-mærket. Benyt derefter falgende fremgangsmäde. FORSIGTIG: Boringen gâr ikke hurtigere, hvis De trykker härdt pà værktajet. Det ekstra tryk vil blot beskadige spidsen, sà værktajets ydelse forringes, og dets levetid forkortes. Værktajet og spidsen er under pävirkning af stærke kræfter pà det tidspunkt, hvor spidsen bryder igennem. Hold godt fast i værktajet, og vær forsiglig, när spidsen begynder at bryde igennem arbejdsemnet. Hvis spidsen sidder fast, kan den tages ud ved blot at indstille skiftekontakten til baglæns rotation for at bakke den ud. Vær imidlertid opmærksom pà, at værktajet kan bakke ud pludseligt, hvis De ikke holder god fast i det Fastgor allid smä arbejdsemner i en skruestik eller lignende udstyr til fastgarelse. Hvis værktajet betjenes konstant, indtil batteripakken er afladet, skal De lade værktajet hvile i 15 minutter, far De fortsætter med et nyt batteri Boring i træ Ved boring i træ opnäs de bedste resultater med træbor, som er udstyret med en styreskrue. Styreskruen gar det lettere at bore ved at trække spidsen ind i arbejdsemnet. Boring i metal Lav en fordybning med en karner og en hammer pà det sted, hvor der skal bores, for at forhindre, at spidsen glider, när De starter pà et hul. Placer spidsen i fordybningen, og begynd at bore. Anvend en skæreolie ved boring i metaller. Undtagelser fra denne regel er jern og messing, der skal bores tarre. VEDLIGEHOLDELSE FORSIGTIG: + Sorg altid for, at værktajet er slukket, og at batteripakken er taget ud, far De forsager at udfare inspektion eller vedligeholdelse: + Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medfare misfarvning, deformation eller revner. Udskiftning af kulborster Udskift dem, nâr de er nedslidt til slidgrænsen. Hold kulbarsteme rene og frie til at glide i holdeme. Begge kulbarsteme skal udskiftes samtidig. Brug altid identiske kulbarster. (Fig. 12) Brug en skruetrækker ti at fjerne de to skruer og derefter fiere bagdækslet. (Fig. 13) Loft armen pà fjederen, og placer den i den forsænkede del af huset med en kærvskruetrækker med et tyndt skaft eller lignende. (Fig. 14) Brug en pincet til at fjeme kulbarstedækslerne fra kulbarsteme. Tag de udslidte kulbarster ud, montér de nye, og montér kulholderdæksleme i omvendt rækkefalge af ovenstäende. (Fig. 15) Sarg for, at kulbarstedækslerne sidder godt fast i hullerne pà borsteholdeme. (Fig. 16) Montér bagdækslet igen, og stram de to skruer god. For at holde produktet SIKKERT og PALIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udiares af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele. TILBEHOR FORSIGTIG: Dette tilbehor eller ekstraudstyr anbefales til brug med det Makita-værktaj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehor eller ekstraudstyr kan forärsage personskade. Brug kun tilbehar eller ekstraudstyr til det formäl, det er beregnet til. Henvend Dem til Deres lokale Makita-servicecenter, hvis De har brug for hjælp eller yderligere oplysninger vedrarende tilbeharet. + Borespidser Hammerspids med wolframkarbidforstærkning + Stjemespids + Kærvspids + Muffespids + Udblæsningskolbe + Sikkerhedsbriller + Forskellige typer af originale batterier og opladere fra Makita + Krog Gummimättemontering + Uldhætte Skumpoleringsmätte For model BHP440 Stoj ENG102-3 Det typiske A-vægtede stajniveau bestemt i overensstemmelse med EN60745: Lydtryksniveau (L,s): 81 dB (A) Lydeffektniveau (Luna): 92 dB (A) Usikkerhed (K): 3 dB (A) Bær horeværn. Vibration ENG203-2 Den samlede vibrationsværdi (treaksiel vektorsum) bestemt i overensstemmelse med EN60745: Arbejdstilstand: slagboring i beton Vibrationsemission (a, 1): 8.0 m/s? Usikkerhed (K): 1,5 m/s?

Lydtryksniveau (L,n): 82 dB (A) He Lydeffekiniveau (Liya): 93 dB (A) Z Usikkerhed (K): 3 dB (A) Tomoyasu Kato Bær horeværm. Direktor Vibration ENG2082 Makita Corporation Den samlede vibrationsværdi (treaksiel vektorsum) 3-11-8, Sumiyoshi-cho, bestemt i overensstemmelse med EN60745: Anjo, Aichi, JAPAN Arbejdstilstand: slagboring i beton Vibrationsemission (a, D): 8,5 m/s? Usikkerhed (K): 1,5 m/s? ENG3022 Arbejdstilstand: boring i metal Vibrationsemission (a, L): 2,5 m/s? eller mindre Usikkerhed (K): 1,5 m/s? ENG901-1 Den opgivne vibrationsemissionsværdi er mält i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktaj med et andet. Den opgivne vibrationsemissionsværdi kan muligvis ogsà bruges til en indledende eksponeringsvurdering. L\ ADVARSEL: + Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den mâde, maskinen anvendes pà. Serg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operataren, som er baseret pà en ‘eksponeringsvurdering for brug under faktiske forhold {hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og nâr den karer i tomgang ud over triggertiden). Kun for europæiske lande ENH1O1-14 EF-overensstemmelseserklæring Vi, Makita Corporation, erklærer som ansvarlig producent at folgende Makita-maskine(r): Maskinens betegnelse: Akku-slagboremaskine/skruemaskine Modelnummer/ type: BHP440, BHP450 er en produktionsserie og Overholder folgende europæiske direktiver: 2006/42/EF Og er produceret i overensstemmelse med falgende Standarder eller standardiserede dokumenter: EN60745
