BRUGSANVISNING Classic 102.2 HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 3,9 5,8
Kreditkort • •

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

2 Sikkerhedsinstruktioner

Klassifi cering

Sikkerhedshenvisning	Forklaring
ADVARSEL Manglende overhol-delse af advarslen kan medføre skader for liv og helbred.
Vigtigt Manglende overhol-delse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejled-

ningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

ADVARSEL

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Fare for forbrænding!

Anvend ikke rengøringsmidler eller sprayfl asker med trykluft, som indeholder antændelige materialer, da disse substanser kan blive antændt.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og serviceteknikere fra vores kontraktpartnere.

Kundeserviceadresser se side 76.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

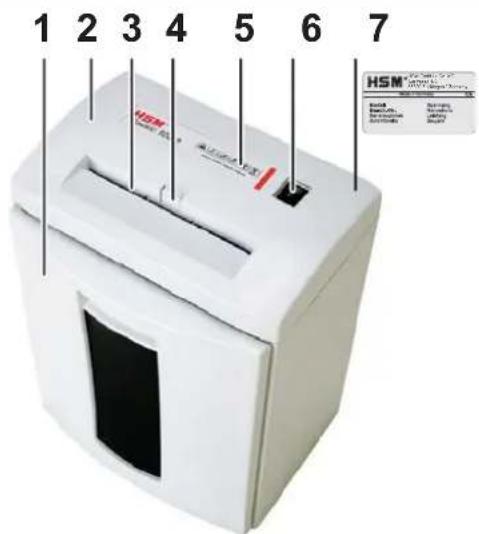

3 Oversigt

1 2 3 4 5 6 7 HSM® HSM® (SAP) (SAP) HSM® (SAP) HSM® (SAP)

1 Affaldsbeholder
2 Skærehoved
3 Åbning for papirtilførsel
4 Start-stop-automatik
5 Sikkerhedsinstruktioner
6 Vippekontakt

▲:Til
▼: Fra, returløb

7 Typeskilt

5 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshenvisninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten ▲.
  ▶ Vippekontakten falder i hak.
  ▶ Makulatoren er driftsklar.

Makulering af papir

• Tilfør papir, der skal maku- leres. Arkydelse, se „Tekniske data“.

  Start-stop-automatikken starter skæreværket automatisk.
  ▶ Papiret trækkes ind i skære-værket og makuleres.

Frakobling af makulatoren

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 76

6 Udbedring af fejl

Papirstop

Der er tilført for meget papir på én gang.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage (▲ - ▼). Derved kan makulatoren tage skade.

• Vippekontakten ▼ trykkes og holdes inde.
  Papir skubbes ud.
  • Papirstaplen halveres.
  • Tryk vippekontakten ▲ ind.
• Tilfør papiret efter hinanden.

Affaldsbeholder fuld

Vigtigt Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

• Tænd skæreværket i ca. 2 sekunder ved at aktivere start-stop-automatikken.
• Sluk makulatoren ved at trykke på vippekontakten ▼.
  • Tøm den fulde affaldsbeholder.

Affaldsbeholderkontakt afbrudt

(kun ved partikelsnit)

▶ Makulatoren standser.
- Kontrollér, om affaldsbeholderen er placeret korrekt i underskabet.

Kontrollér ved andre fejl, om motoren blev overbelastet, før vores kundeservice kontaktes. Lad makulatoren køle af i ca. 15 – 20 min., før den tages i drift igen.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

DON'T FORGET

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun

ved partikelsnit):

• Sprøjt skæreblok–specialolie på skæreakslerne i hele bredden gennem papirtilførselsåbningen.
• Aktivér start-stop-automatikken, og lad skæreværket køre frem og tilbage fl ere gange uden papirtilførsel (▲ - ▼).
  ▶ Papirstøv og partikler løsnes.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller

håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Tekniske data

Skæretype Strimmelskæring Partikelskæring
Snitstørrelse (mm) 1,9 3,9 5,8 4 x 25
Sikkerhedstrin DIN 32757 – 1 3 2 2 3
Skæreeffekt* (ark) DIN A4 70 g/m ^2 80 ^2	8 - 95 - 7	13-1510-12	16-18g/16-15	6 - 73 - 5
Vægt	6,3 kg			6,8 kg
Indføringsbredde	225 mm
Skærehastighed	60 mm/s
Tilslutning	230 V, 50 Hz
Effekt ved maks. antal ark	150 W
Driftsart	Korttidsdrift
Driftstid	2 min
Hviletid	15 min
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overflade	-10°C til +40°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	365 x 273 x 500
Volumen på affaldsbeholderen	25 l
Støjniveau (tomgang)	60 dB (A)

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Effektangivelserne ved 80 g/m² er matematisk beregnede værdier.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor,

makulator HSM Classic 102.2 / Primo 1200

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF

Anvendte normer og tekniske specifikationer:

• EN 13857:2008

• EN 55014-1:2006

• EN 55014-2:1997 + A1:2001

• EN 61000-3-2:2006

• EN 61000-3-3:2008

• EN 60950-1:2006 +A11:2009

2 Säkerhetsanvisningar

Klassifi cering

Se merkeskiltet på apparatets bakside for hvilken kuttebredde og nettspenning maku- leringsmaskinen er beregnet for, og les de aktuelle punktene i bruksanvisningen.

Sikkerhetsinstruks Forklaring
ARSEL Hvis advarselen ikke overholdes, kan det føre til livstruende skader.
Merk Hvis instruksen	ikke overholdes, kan det føre til materielle skader.
