BRUKSANVISNING Classic 102.2 HSM

svenska: Dokumentförstörare HSM Classic 102.2 / Primo 1200 .... 51

suomi: Paperinsilppuri HSM Classic 102.2 / Primo 1200 ..... 57

norsk: Makuleringsmaskin HSM Classic 102.2 / Primo 1200 63

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följan- de material:

Skärstorlek (mm) 3,9 5,8
Kreditkort • •

Det robusta skärverket skadas inte av häft-klammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Säkerhetsanvisning	Förklaring
NING Om du ignorerar varningar fi nns det risk för personskador.
Observera Om du ignorerar hänvisningen fi nns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen

för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktions-hinder eller på grund av oerfaren-

het och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

WARNING

Risk för skador!

Stick aldrig in handen i inmat- ningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för brännskador!

Använd inga rengöringsmedel eller högtryckssprutor/-sprayfl askor som innehåller antändliga ämnen – brandrisk.

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska-dade. Om dokumentförstöraren uppvisar skador eller inte funge-rar riktigt resp. om den ska fl yttas eller rengöras: stäng av den och dra ut nätkontakten.

- Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.

Kundtjänstadresser, se sidan 76.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

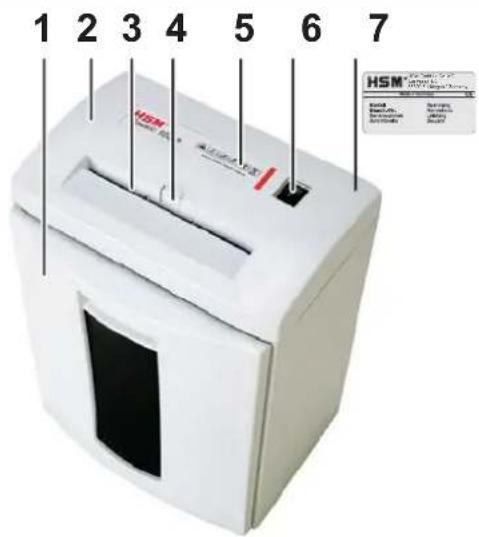

3 Översikt

1 Pappersbehållare
2 Skärhuvud
3 Inmatningsöppning
4 Start/stopp automatik
5 Säkerhetsanvisningar
6 Vippbrytare

▲: på
▼: av, retur

7 Typskylt

5 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens ▲.

▶ Vippbrytaren hakar i.
▶ Dokumentförstöraren är driftklar.

Skärning av papper

• Mata in papper. Skärkapacitetse „Tekniska data“.
  ▶ Start/stopp automatiken startar skärverket automatiskt.
  ▶ Papperet dras in i skärverket och förstörs.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens ▼.
  ▶ Vippbrytaren återgår till nolläge.

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

- Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 76

6 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

Observera Tryck inte omväxlande på vipp-brytarens ▲ - ▼ fram-tillbaka. Skärvärket kan förstöras.

• Tryck in vippbrytarens ▼.
  ▶ Papperet dras ut.
• Halvera den inmatande mängden.
• Tryck in vippbrytarens ▲.
• Fortsätt att mata in papper.

Papperbehållaren full

Observera Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Tryck på start/stopp automatiken i ca 2 sekunder.
• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos. ▼.
  • Töm pappersbehållaren.

Pappersbehållare kontakt bruten

(Nedskär. till partiklar)

▶ Dokumentförstöraren slås av.
- Kontrollera om pappersbehållaren står i rätt läge i underskåpet.

Vid andra störningar: kontrollera om motorn har överbelastats innan du kontaktar vår kundservice. Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

7 Rengöring och underhåll

WARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

DON'T FORGET

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.
• Tryck på start/stopp automatiken. Låt skärverket gå fram och tillbaka fl era gånger utan pappersinmatning. (▲ - ▼).
  ▶ Pappersdamm och partiklar lossnar.

8 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felaktigt

omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

9 Tekniska data

Skärsätt Nedskärning till strimlor Nedskärning till partiklar
Skärstorlek (mm) 1,9 3,9 5,8 4 x 25
Säkerhetsnivå DIN 32757 – 1 3 2 2 3
Skärkapacitet* (ark) DIN A4 70 g/m ^2 80 ^2	8 - 95 - 7	13-1510-12	16-18g/10-15	6 - 73 - 5
Vikt	6,3 kg			6,8 kg
Arbetsbredd	225 mm
Skärhastighet	60 mm/s
Anslutning	230 V, 50 Hz
Effekt vid max. antal ark	150 W
Driftsätt	korttids
Drifttid	2 min
Vilotid	15 min
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet	-10°C till +40°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått b x d x h (mm)	365 x 273 x 500
Pappersbehållarens volym	25 l
Ljudnivå (tomgång)	60 dB (A)

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera. Siffrorna för 80 g/m² är framräknade värden.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM Classic 102.2 / Primo 1200 genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 13857:2008
• EN 55014-1:2006
• EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006
• EN 61000-3-3:2008
• EN 60950-1:2006 +A11:2009
