Produkttype	Dokumentshredder
Mærke	HSM
Model	Securio AF 150 4.5 x 30mm
Skæretype	Partikler (4,5 x 30 mm)
Sikkerhedsniveau	P-4 (partikler)
Ark kapacitet	Op til 15 ark (80 g/m²)
Indløbsbredde	220 mm
Beholderens volumen	30 liter
Dimensioner (B x D x H)	350 x 240 x 450 mm
Vægt	5,8 kg
Strømforsyning	220-240 V ~ 50 Hz
Effekt	300 W
Støjniveau	58 dB (A)
Primære funktioner	Dokumentmakulering i partikler, frem/tilbage, automatisk stop
Vedligeholdelse og rengøring	Olier knivene hver 30. minuts brug, tøm beholderen regelmæssigt
Sikkerhed	Automatisk stop ved overbelastning, termisk beskyttelse
Reservedele og reparationsmuligheder	Reserveknive, beholder, dele tilgængelige hos producenten

Ofte stillede spørgsmål - Securio AF 150 4.5 x 30mm HSM

Hvor mange ark kan jeg makulere ad gangen?

Denne shredder kan makulere op til 15 ark standard papir (80 g/m²) i én omgang.

Hvad er størrelsen på de producerede partikler?

Skæringen producerer partikler på 4,5 x 30 mm, hvilket giver et sikkerhedsniveau P-4.

Hvordan olierer jeg knivene?

Brug speciel shredder-olie. Påfør et par dråber på et ark og kør det igennem maskinen i bakgear.

Hvad gør jeg ved papirstop?

Tag stikket ud, brug bakgear for at løsne papiret, fjern derefter forsigtigt resterne.

Shredderen stopper pludseligt, hvorfor?

Det kan skyldes overophedning. Lad maskinen køle af i 20-30 minutter før brug.

Kan jeg makulere hæfteklammer eller papirclips?

Ja, denne model er designet til at makulere hæfteklammer og clips, men undgå store metalgenstande.

Hvad er støjniveauet på maskinen?

Støjniveauet er cirka 58 dB (A), sammenligneligt med en normal samtale.

Hvordan rengør jeg beholderen?

Tøm beholderen regelmæssigt. Rengør den med en fugtig klud og tør den, før den sættes på plads.

Hvor finder jeg reservedele?

Reservedele er tilgængelige hos producenten HSM eller autoriserede forhandlere. Kontakt kundeservice.

Hvordan genbruger jeg min shredder ved endt levetid?

Aflever maskinen på en genbrugsstation eller på et indsamlingssted for elektronisk affald.

BRUGSANVISNING Securio AF 150 4.5 x 30mm HSM

1 Symbolforklaring og sikker-hedshenvisninger

Sikkerheds- og advarselshenvisninger angiver situationer, hvor der kan forekomme person- eller materielle skader, og angiver foranstaltninger til forebyggelse af faren.

Advarselstrekanten med signalordet ADVARSEL og tekst med grå baggrund henviser til farer med alvorlige til livsfarlige kvæstelser.

VIGTIGT anvendes, hvis materielle skader kan være konsekvensen af manglende overholdelse.

Bemærk

angiver oplysninger om en effektiv drift af maskinen uden risiko for fare.

Sikkerhedsinstruktioner

Læs driftsvejledningen før idrift- tagning af maskinen, opbevar den til senere brug, og videregiv vej- ledningen til senere brugere.

Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Fare for kvæstelser på grund af skarpe knive!

Grib aldrig ind i spalten på papirtilførslens åbning.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sammensnøringer, blød plasticfolie.

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden,

med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Lad ikke makulatoren være tændt uden opsyn.

Fare på grund af elektrisk strøm

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand. Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.

Tag materialebeholderen ud, og se på type-skiltet på skærehovedet (se punkt 4 Oversigt), hvilken snitbredde og netspænding din makulator er dimensioneret til. Vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 4,5x30 1,9x15
Kreditkort •	•
CD'er •

Tilfør ikke dette materiale via autofeed-bakken. Det robuste drev tåler kontakt med hæfteklammer og clips. Det er kun ved anvendelse af tilførselsanordningen, at papiret ikke må indeholde clips.

Garantitiden for makulatoren er på 3 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Undtaget herfra er makulatorerne med en snitbredde på 0,78x11 mm. Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien. Autofeed-bakkens indtræksruller er sliddele.

HSM garanterer leveringen af reservedele i op til 10 år, efter denne model ikke længere produceres.

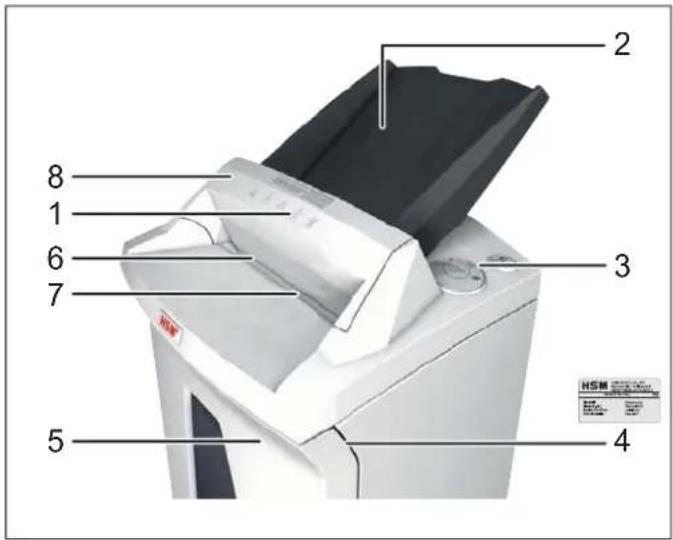

3 Oversigt

1 Sikkerhedshenvisninger
2 Autofeed-bakke
3 Betjenings- og displayenhed
4 Typeskilt
5 Materialebeholder
6 Tilførselsåbning
7 Fotocelle
8 Sikkerhedselement

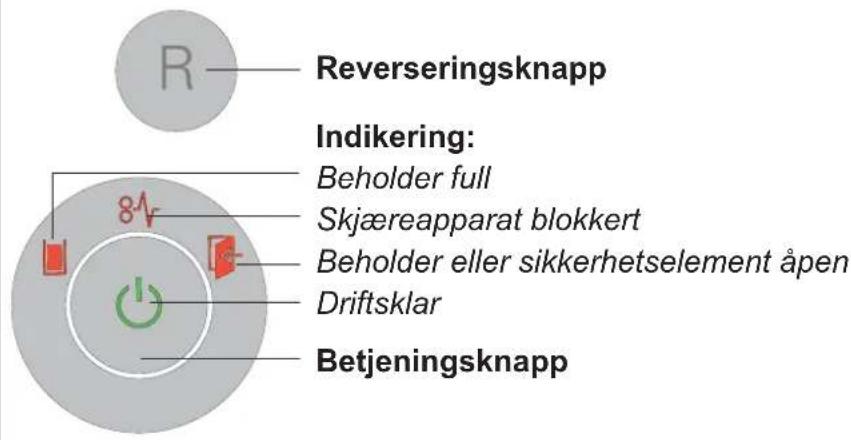

Betjenings- og displayelementer

Reverseringstast

Visninger:

Beholder fuld

Skæreværk blokeret

Beholder eller sikkerhedselement åbnet

Driftsklar

Betjeningstast

4 Idrifttagning

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.
• Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.
• Sørg for, at det er nemt at nå netstikket.
• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.

Montering af autofeed-bakken:

• Klap sikkerhedselementet frem.
• Bakken er emballeret i en separat papkasse.

Sæt bakken i føringen, og tryk den ned, indtil den går i indgreb.

Tryk bakkens läsehager til venstre og højre udad for at fastgøre bakken.

- Klap igen sikkerhedselementet bagud.

- Tilslut det leverede netkabel på bagsiden af makulatoren, og sæt netstikket i en korrekt installeret stikdåse.

5 Betjening

Tilkobling af makulatoren

• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på "l".
• Tryk på betjeningstasten.
  ▶ Visningen „Driftsklar“ lyser.

Makulering af papir

Du kan makulere papir ved at føre det direkte ind i tilførselsåbningen eller anvende det automatiske indtræk.

1. Før papir direkte ind i tilførselsåbningen

Når der tilføres papir, starter fotocellen automatisk skæreværket.

▶ 2 sek. efter at fotocellen i papirtilførselsåbningen igen er fri, frakobles skæreværket automatisk, og makulatoren skifter til standby.

Makulatoren er udstyret med en automatisk tilførselsanordning (autofeed), der kan rumme op til 150 ark papir. Når skæreværket er startet ved at tilkoble den permanente modus eller at indføre et enkelt ark i tilførselsåbningen, trækkes arkene i autofeed-bakken ind enkeltvis. Når makuleringen er afsluttet, skifter makulatoren igen til standby.

ADVARSEL Fare for kvæstelser!

Autofeed-bakkens indtræksruller kører under makuleringen. Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af rullerne.

- Start makuleringen. Du kan vælge mellem 2 muligheder:

a) Tyk på betjeningstasten i 4 sekunder.

Derved vælger du den permanente modus.

Start skæreværket autofeed-drevet. Papir tilføres skæreværket. 2 minutter efter makulering af alle ark i autofeed-bakken frakobles drevet, og makulatoren skfiter til standby. Afbrydelse før tid: Tryk på betjeningstasten.

b) Før et ark papir direkte ind i tilførselsåbningen.

Start skæreværket autofeed-drevet. Papir tilføres skæreværket. 2 sekunder efter makulering af alle ark i autofeed-bakken frakobles drevet, og makulatoren skfiter til standby.

Makulering af cd'er og kreditkort

Cd'er kun i snitstørrelsen 4,5x30 mm, kreditkort kun i snitstørrelserne 4,5x30 mm og 1,9x15 mm

ADVARSEL

Fare for kvæstelser på grund af splinter!

Afhængigt af materialetypen kan der slynges splinter ud af skæreværket, som kan medføre øjenskader, når der makuleres cd'er. Bær beskyttelsesbriller.

- Før altid kun en cd/dvd eller et kort ind i midten af tilførselsåbningen. Tilfør ikke disse materialer via autofeed-bakken.

Af hensyn til en rensorteret adskillelse af det makulerede materiale kan den vedlagte cd-pose anvendes ved maskiner med snitstørrelse 4,5x30 mm.

Vis hensyn til miljøet, og bortskaf de forskellige materialer separat.

Frakobling af makulatoren

• Tryk på betjeningstasten.
• Visningen „Driftsklar“ slukker.
• Netafbryderen på bagsiden af makule-ringsmaskinen stilles på „0“.

Yderligere funktionsmodi

- Permanent-modus

Anvendelse: Makulering af større mængder papir

Funktion: Skæreværket kører uafbrudt. Hvis der ikke tilføres materiale i 2 min., frakobles skæreværket, og makulatoren skifter til standby.

Start: Tryk på tænd/sluk-tasten i mindst 4 sekunder.

Afbrydelse før tid: Tryk på tænd/sluktasten.

- Standby-modus

Funktion: 2 minutter efter den sidste papirtilførsel frakobles alle unødige forbrugere automatisk.

Visning "Standby" forsvinger i kort tid med regelmæssige mellemrum.

Visning Fejl Udbedring af fejl
Lyserkonstant	Papirstop U heeft te veel papier in een keer toegevoerd.➢ Het snijwerk loopt enkele seconden achteruit en schuift het papier eruit.Druk eventueel nog op de omkeertoets “R” om de papierstapel te verwijderen.Halveer de papierstapel.Voer het papier na elkaar in.Ved papirstop i den automatiske tilførsel er der indeholdt clips eller hæfteklammer i papiret.Åbn autofeed-bakken, og fjern klammerne.
	Overbelast-ning	Motoren blev overbelastet. Lad makulatoren køle af i ca.15 – 20 min., før den tages i drift igen.
Blinkendelys	Generelfejvisning	Der er optrådt en fejl under papirmakuleringen.Træk papiret ud af indføringsslidsen, så fotocellen ikke blokeres.
[XH23]	Materialebe-holder fuld	Tøm materialebeholderen.Bemærk:Hvis der trykkes kortvarigt på reserveringstasten, før beholderen tages ud, trækkes en del af materialet tilbage ind i skæreværket og falder ikke ned i makulatorens indvendige rum.
	Beholdereller sikker-hedselementåbnet	Sæt materialebeholderen rigtigt ind i underskabet.Klap sikkerhedselementet bagud.

Forkert omgang med maskinen kan medfører elektrisk stød.

Sluk makulatoren, og træk netstikket ud, før den fl yttes eller gøres rent.

Servicearbejder, som er forbundet med fjernelse af husafdækninger, må kun udføres af HSM-kunde-service og service-teknikere fra vores samarbejdspartnere. Kundeserviceadresser se side 204.

Rengør kun makulatoren med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt. An-

vend kun HSM-skæreblokspecialolie:

• Sprøjt specialolien på skæreakslerne i hele bredden gennem papirtilførslen.
• Lad skæreværket køre uden papirtilførsel ca. 10 sek. i permanent modus.
  ▶ Papirstøv og partikler løsnes.

Hvis papiret ikke længere tilføres skære-værket sikkert fra autofeed-bakken, er ind-træksrullerne slidte og skal udskiftes. Hertil tilbyder vi et udskiftningssæt. Kontakt vores kundeservice.

8 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

9 Leverage

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• Nettislutningsledning
• 5 sidefoldeposer
  • 1 cd-pose til maskiner med snitbredde 4,5x30 mm
  • 1 fl aske skæreblok-specialolie (50 ml)
• Brugsvejledning

Tilbehør

• 10 sidefoldeposer, best.nr. 1.661.995.150
- Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 204.

10 Tekniske data

Skæretype Partikelskæring
Snitstørrelse (mm) 4,5 x 30 1,9 x 15 0,78 x 11
Sikkerhedstrin DIN 66399 P-4 / O-3 / T-4 / E-3	F-1	P-5 / T-5 / E-4 / F-2 P-6 / F-3
Skæreeffekt* (ark), DIN A4 70 g/m 2 80 g/m 2	10 - 128 - 10	8 - 96 - 7	65
Vægt	19,6 kg	19,4 kg
Skærehastighed	65 mm/s
Indføringsbredde	240 mm
Tilslutning	230 V, 50 Hz	110 V - 120 V, 60 Hz	220 V, 60 Hz
Strømforbrug ved maks. antal ark	500 W
Energiforbrug i standby mods	< 2 Wh
Driftsart	Konstant drift
Omgivelsesbetingelser under driften:
Temperatur	-10°C til +25°C
Relativ luftfugtighed	Maks. 90%, ikke-kondenserende
Højde over havets overfl ade	Maks. 2.000 m
Mål B x D x H (mm)	395 x 381 x 740
Volumen på affaldsbeholderen	34 l

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige.

Makulatoren opfylder EUs gældende harmoniseringsforskrifter:

• Lavspændingsdirekti v 2006/95/EF

• EMC-direkti v 2004/108/EF

• RoHS-direkti v 2011/65/EU

EU-overensstemmlseserklæringen kan besti lles hos producenten.
