BRUGSANVISNING FIORINA 74 S-LINE ZIBRO

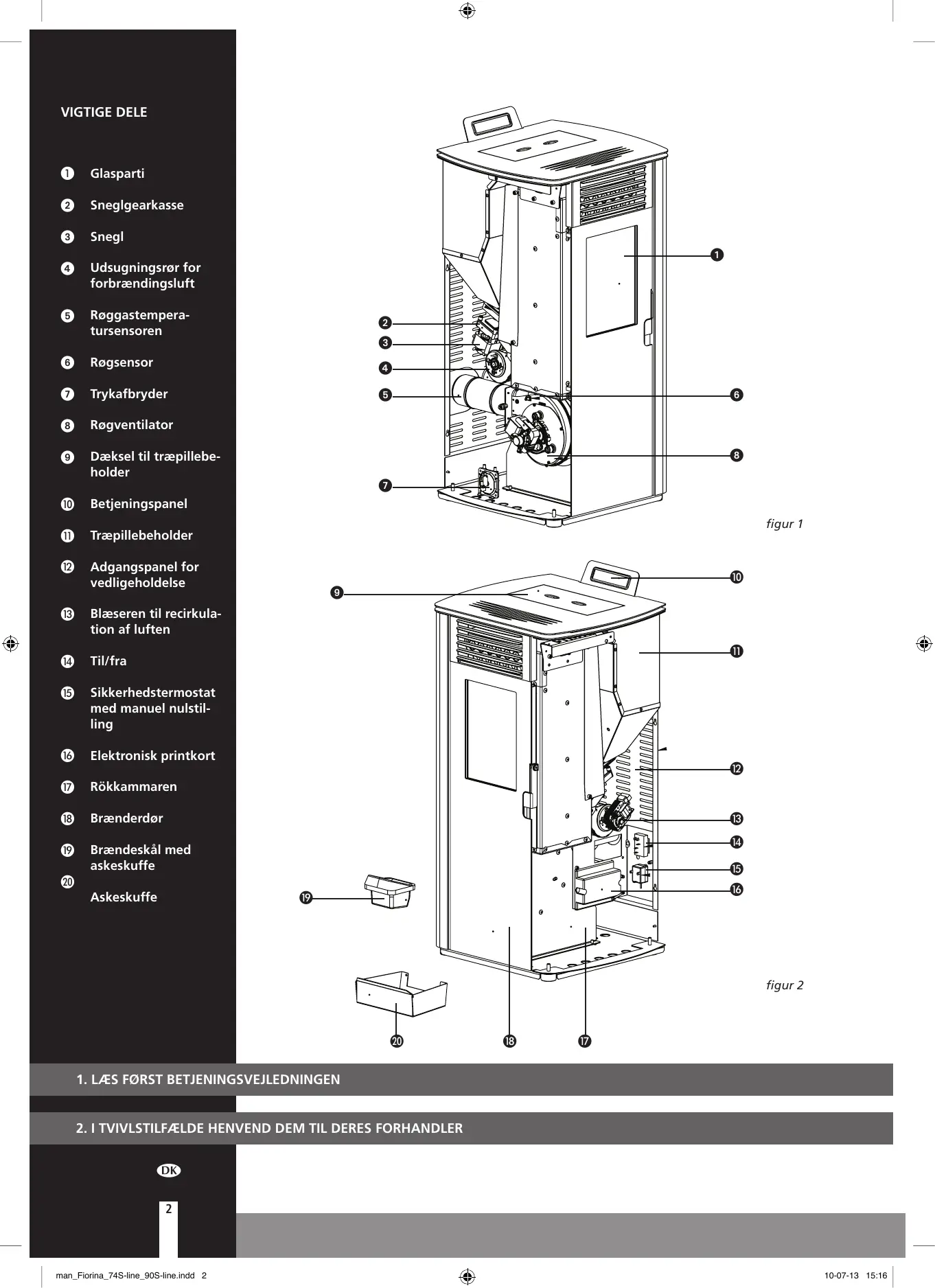

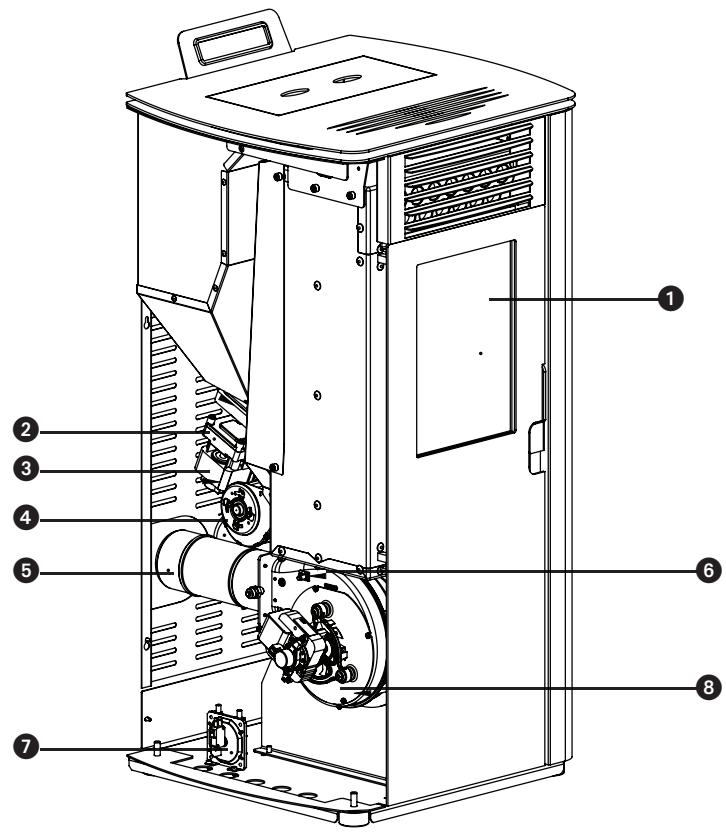

Glasparti
2 Sneglgearkasse
3 Snegl
Udsugningsrør for forbrændingsluft
5 Røggastemperatursensoren
6 Røgsensor
Trykafbryder
8 Røgventilator
9 Dæksel til træpillebe-holder
10 Betjeningspanel
10 Traepillebeholder
12 Adgangspanel for vedligeholdelse
13 Blaeseren til recirkulation af luften
14 Til/fra
Sikkerhedstermostat med manuel nulstilling
16 Elektronisk printkort
17 Rokkammaren
18 Brænderdør
19 Brændeskål med askeskuffe
20 Askeskuffe

figur 1

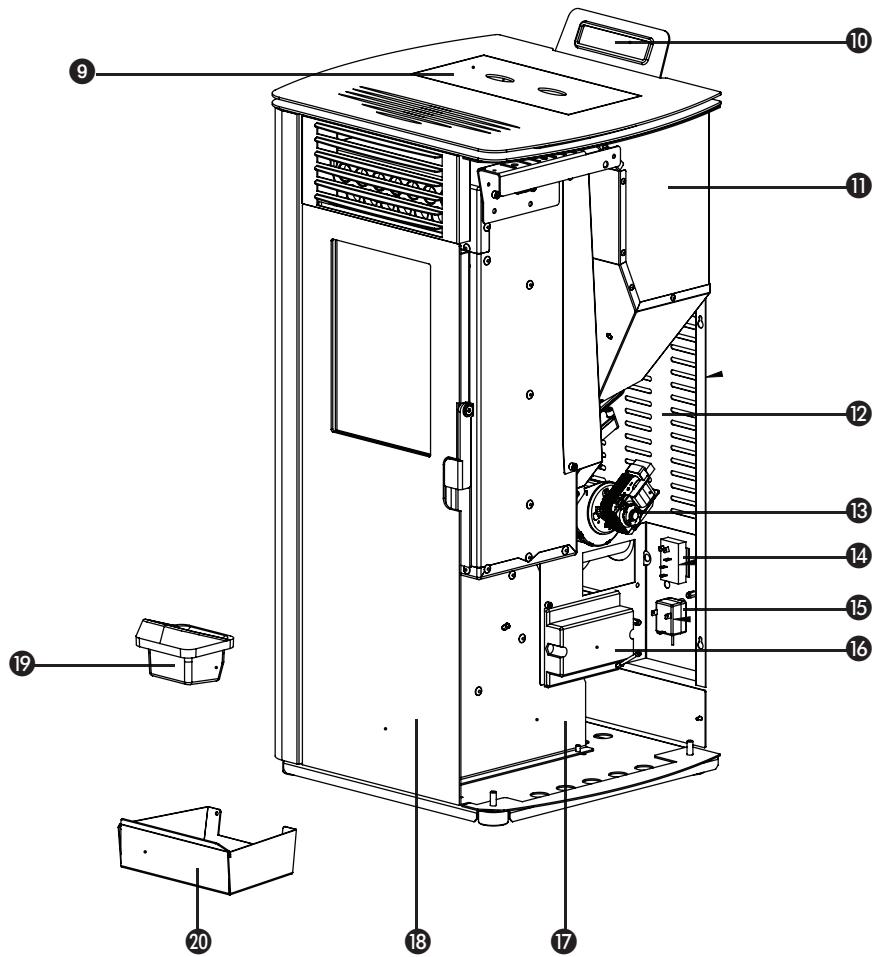

figur 2

1. LAES FØRST BETJENINGSVEJLEDNINGEN
2. I TVIVLSTILFÄELDE HENVEND DEM TIL DERES FORHANDLER

Kare kunde,

Tillykke med købet af Zibro-ovnen. Du har købt et kvalitetsprodukt, som kan holde i mange ør, hvis det bruges korrekt.

Læs davon brugsanvisning, før Zibro-ovnen tages i brug, og gem den til senere brug for at sikre maksimal levetid for ovnen og sikker brug af den.

På vegne af producenten yder vi 2 Års garanti på alle materiale- og Produktionsfejl.

God fornøjelse med Zibro-ovnen!

Med venlig hilsen

PVG Holding b.v.

Kundeserviceafdelingen

1. SIKKERHEDSINSTRUKTIONER
2. HVORDAN EN NØDSITUATION ELLER EN SKORSTENSBRAND HändTERES
3. FØRSTE IBRUGTAGNING

5.1 Brændsel
5.2 Pafyldning af træpiller i træpillebeholderen

1. VEDLIGEHOLDELS

6.1 Vedligeholdelse, som skal udffores af (slut)brugeren
6.2 Rengoring af ovnens udvendige flader
6.3 Rengoring af glasset
6.4 Rengoring af brændeskålen med askeskuffen
6.5 Rengoring af varmeveksleren
6.6 Rengoring af herden
6.7 Kontrol af brænderdørens forsegling
6.8 Rengoring af træpillebeholderen og sneglen
6.9 Rengoring af pilletilforselsrøret
6.10 Vedligeholdelse, som skal udfores af autoriseret tekniker

1. TEKNISK SERVICE - ORIGINALE RESERVEDELE

2. FEJLFINDING

8.1 Nulstilling af en fejl
8.2 Fejlliste

1. TEKNISKE DATA
2. GARANTIBETINGELSER

Alle figurer, der henvises til i dette vegledning, vindes bag i vegledningen.

1. SIKKERHEDSINSTRUKTIONER

BEMÆRK! Alle billedder i这部分 brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det ovenen, du har købt. Det er den faktiske udformning, der gælder.

Hvis kravene i/DDne brugsanvisning ilke folsges, der kan opsta farlige situationer og kan det medfore, at garantien bortfalder.

Ovnen skal installeres på en sädan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til opvarmning af rum i private hjem og er kun egnet til brug på tørre steder som f.eks. under al-mindelige forhold i private hjem, indendørs i stuer eller kokkener erler i garager. Installer er ikke ovnen soveværelser og badeværelser.

Det er vigtigt at installere ovnen korrekt af hensyn til produktets ydelse og person-sikkerheden. Derfor gælder følgende:

• Ovnen skal installereres af en Zibro-authoriseret varme-og installationstekniker. Instruktionerne i dette brugsanvisning kan variere iht. lokal og/eller regional lovgivning. Garantien for dette produit gælder kun, hvis det installeres af en Zibro-authoriseret tekniker. Itvivlstilfælde er den strengeste lovgivning gældende. Producenten og distributoren fraskriver sig ethvert ansvar i tilfælde af installation, som ikke overholder den lokale lovgivning, og/eller i tilfælde af mangelfuld luftventilation og/eller forkert brug.
• Ovnen på kun installereres i et rum, hvor placeringen, bygningskonstruktionen og rummets anwendelse muliggør sikker brug af ovenen.

Kontakt altid forhandleren aller installatoren, hvis du støder på problemer med ovnen, ell er hvis du har problemer med at læse eller forstå这部分 brugsanvisning.

• Afbrænding af træpiller kræver ilt og dermed luft.

Sorg for, at roret til forbrændingsluft altid har adgang til frisk luft udefra.

• Luftindtag og -udtag på aldrig dækkes til. Kontroller regelmæssigt at luft-indtaget ikke blokeres af skidt.
• Brug korrekt udstyr til transport af ovenen. Brug af uegnet udstyr kan medføre persorskade og/eller beskadigelse af ovenen.
• Undgå at anbringe brændbare genstande og/eller materialer inden for en afstand på 200 mm fra ovenens sider og 200 mm fra ovenens bagside og inden for en afstand på 800 mm fra ovenens forside.
• Ovnen er designet som en fritstående model og på ikke indbygges. Sørg for, at der er 200 ~mm frirum mellem vægge og ovnels sider/bagside.
• Ovnens flader kan blive meget varme, när ovnen bruges. Børn på ALDRIG��e alene sammen med ovnen. Børn bør holds under opsyn for at sikre, at de/DDke leger med ovnen.
• Ovnen pågressive bruges af personer (herunder børn) med fysisk eller psykisk

handicap, personer med nedsat foleevne eller personer med manglende er-faring uller viden, medmindre det sker under opsyn uller after vegledning af en person, der er ansvarlig for deres sikkerhed. Ovennævnte personer ma aldrig afterlades alene med emballagen uten opsyn, da emballagemateriai-let udgør en kvælningsfare.

• Ovnens flader kan blive meget varme,ningar ovnen bruges. Brug egnet var-meisolerende udstyr som f.eks. varmebeskyttelseshandsker ved betjening af ovnen. Bær alto de nødvendige personlige værnemidler ved installation og vedligeholdelse af ovnen, sösom sikkerhedsbriller, handsker m.m.
  Bær altid de nødvendige personlige værnemidler ved installation og vedligeholdelse af ovenen, sasom sikkerhedsbriller, handsker m.m.
  Vær forsigtig ved gen(pafyldning) af træpiller, narr ovenen er varm. Sørg for, at der ikke er risiko for, at der går ild i sækken med træpiller.
• Pas pågressive atkommen for tæt på ovenen, da der kan gå ild i toj, hvis det kommer for tæt på ilden.
• Undgå at arbejde med brændbare oplosningsmidler i det rum, hvor ovnen bruges. Fjern brændbare oplosningsmidler og letantaendelige materialer fra det rum, hvor ovnen installereres.
  Ovnen er tung, og gulvunderlaget skal derfor kontrolleres af en ekspert.
• Brug kun tøre træpiller af god kvalitet uten rester af lim, harpiks og tilsetningsstoffer. De skal have en diameter på 6 mm, en maksimuilaengde 30 mm.
• Brug ikke andet brændstof end de anførte træpiller. Andet brændsel sāsom træstykker med lim og/eller oplosningsmidler, træaffald generelt, pap, fly-dende brændsel, alkohol, petroleum, benzin og affald osv. på ikke bruges.
• Dårligt, vådt, imprægneret eller malet brænde vil medføre kondensdannelse og/eller sod i skorstenen eller i delve ovnen. Det kan medføre)dårlig Funktion og farlige situationer.
  Sorg for, at skorstenen fejes regelmæssigt af en skorstensfejer iht. de lokale bestemmelier. Hvis det ikke er tilfældet, skal—hele ovnen og dens system, herunter øgså skorstenen, kontrolleres og vedligeholds af en autoriseret specialist mindst to gange om Året (første gang i starten af varmesæsonen). Ved intensiv brug af ovnen skal—hele systemet, inklusive skorstenen, rengøres oftere.
  Undlad at bruge ovenen som grill.

Tilslut altid én brændeovn pr. skorstensrør. Tilslutning af flere brændeovne til den samme skorsten, kan.fore til farlige situationer.

Denne oven skal ogss forsynes med elektrisk strom. Læs advarslerne og bemærknin-gerne nedenfor grundigt igennem:

• Brug/DD et defekt strømkabel.
• Et defekt strømkabel på kun udskiftes af leverandøren eller en autoriseret person eller et serviceværksted.
  Klem eller boj ikke kablet.
• Kontroller, at strømkablet jetztkommen i kontakt med ovenens varme dele.

• Tilslut ALDRIG enheden ved hjælp af en forlængerledning. Hvis et passende stikkontakt med jordforbindelse ikke forefindes, skal en stikkontakt med jordforbindelse installereres af en autorisert elektriker.

• Kontroller forsyningsspændingen. Denne enhed er kun egnet til stikkontakter med jordforbindelse - tilslutningsspænding 230 Volt / ~50 Hz.

Enheden SKAL altid vare tilsluttet en tilslutning med jordforbindelse.

• Netstikket skal altid vaere let tilgengeligt,ningar enheden er tilsluttet.
• Placer ikke apparatet lige under en vægmoneret stikdase.

Tilslutningsspændingen svarer til den, der er angivet på typepladen.
Stikkontakten og stromforsyningen skal passer til enheden.
- Kablets stik passer til stikkontakten.

Lad en autoriseret elektriker kontrollere den elektriske til Slutting, hvisdu ikke er sikker på, at alting er til Sluttet korrekt.

Luftindtag og -udtag må aldrig dækkes til.
- Der mä ikke stikkes genstande i enhedens Åbninger.
- Enheden på aldrigkommenikontaktmedvand. Sprojt ikkevand på enhedenller sænk ikkeenheden ned i vand, fordi det kanforallsagekortslutning.
Træk altid netstikket ud af stikkontakten, for enheden aller en del af den rengøres eller udskiftes.
- Tag altid stikket ud af stikkontakten, voor der foretages vedligeholdelse.
- Tag altid stikket ud af kontakten, när enheden ikke er i brug.
Det er ikke tilladt at foretageændringer på apparatet, da dette kan medføre livsfarlige situationer. Det medforer desuden bortfald af garantien.
Opbevar installations- og brugervejledningen omhyggeligt.
Folg altid brandvæsenets anvisninger i nødsituactioner.

2. HVORDAN EN NØDSITUATION ELLER EN SKORSTENS-BRAND HändTERES

1. Sluk ovnen ved at trække stikket ud af stikkontakten.
2. Sluk ilden i ovenen med en CO^2 -ildslukker, sand, soda eller salt for at minimere røddannelse i lokalet. Brug aldrig vand til at slukke ilden.
3. I tilfælde af en skorstensbrand: Luk spjældet (se lokale/nationale regler, forskrifter, forordninger og normer om spjæld er tilladt) aller forsegl skorstenen med et vådt klæde.

BEMÄRK: skorstenen kan blive meget varm. Bær altid varmebestandige handsker ved forsegling.

1. Advar øjeblikeligt brandvæsnet.
2. Udluft rummet ved at abne alle vinduer og dore i forbindelse med mulig dannelse af kulmonoxid.

3. FØRSTE IBRUGTAGNING

Den første ibrugtagelse skal udfores af en autorisert Zbro servicetekniker. Ovnen skal justeres ved første ibrugtagelse, således der opnås korrekt luft/brændstoffforhold ved hv er af de fem forbrændingsniveauauer. Det korrekte forhold er meget afhængig af den monterede røgkanal og kan først justeres after installation af ovnen. Et forkert luft/brændstoffforhold kan forårsage alvorlig skade på ovnen. Brændstoffforbruget øges øgså.

Ändr aldrig selv service-parametre i servicemenuen. Det kan forårsage alvorlig skade på ovenen og vil annullere garantien. Justering af ovenen违法犯罪.

3.1 HANDLINGER FØR OG UNDER FØRSTE OPSTART

Ved ibrugtagning af nye bygninger erler after maling af lokaler bygninger tørre helt, for ovenen tags i brug første gang. Det kan tage lang tid, for vægg, lofter og/eller gulve er helt tørre. Sod, aske osv. kan være svært at få af vægg, der ikke er helt tørre.

1. Kontroller, at ovenen er installerer et i overensstemmelse med installationsvejledningen.
2. Fjern alle genstande som f.eks. brugsanvisingen, papirer, handsker (hvis det er relevant), ovnværktøj osv. fra brændeskålen, for du tænder op i ovenen.
3. Fyld pilletragten med piller. Se afsnit 5 "Fyldning af pilletragt med piller" i donne brugervejledning for vegjledning mht. til anvendte piller og hvordan pilletragten fyldes.
4. Stik stikket i en jordet stikkontakt og tænd for strømafbryderen. Strømafbryderen sidder på bagsiden af ovenen.

Se afsnit 9 "Elektrisk tilslutning" i installationsvejledningen for apparatet slutters til strommen.

1. Læs aftsnit 4 "Normal brug af ovenen" for mere information om betjening af fjernbetjeningen (hvis medleveret), smt opstartproceduren.
2. Ovnen er fremstillet af stål i høj kvalitet, som er beskyttet med en belægn-ing. Under den første opvarmningscyklus hærdes belægningen, og stålet sætter sig. Denne proces tager tid. Første gang ovnen bruges, er det normalt, at der opstå en ubehagelig lugt. Sørg derfor at udlufte lokalet grund-diigt i/DDNE periode.
3. Lad aldrig ovnen brænde med Åben brænderdør. Hold altid døren lukket,违法犯罪.
   når ovnen er i brug. Sørg for, at dørens læsemekanisme er lukket forsverligt.
4. Start ovnen og vaelg forbrændingsniveauu 1.

For at undgå permanent skade på ovnen skal这部分 optænding ske gradvist og ved lav varme. De förste 24 timer på ovnen kun benyttes ved lav varme, hvorefter pharmen gradvist kan øges. Sørg for, at ovnen brænder kontinuerligt i yderligere mindst tre til fire timer.

1. Kontroller, at forbrændingsprocessen ikke afgiver røggas i lokalet. Sluk øjeblikeligt ovnen, hvis dette er tilfældet og udbedr lækagen.
2. Kontroller, at rumventilatoren aktiveres ved at fole, om derkommen luft ud af luftudtaget foran på ovenen. Denne ventilator starter Först,ningar ovenen er tilpas varm (after ca. 15-20 minutter start af ovenen brænder). Hvis rumventilatoren ikke starter, skal ovenen slukkes for at forbindre skade på ovenen. Udbedr problemet inden ovenen startesigen.

Denne ovn er udstyret med en ventilator til cirkulation af rumluften. När ventilatoren er tændt, trækkes rumluften tværs over ovnens indvendige varme overflader, hvorved rumluften bliver opvarmet.

1. Kontroller, at ovenen har korrekt luft/brændstofforhold ved alle fem for-brændingsniveauauer ved at kontrollere flammerne for hvr af de fem for-brændingsniveauaur. Se figur 1 nedenfor. Juster luft/brændstofforholdet hvis nødvendigt. Justering af luft/brændstofforholdet må kun udføres af en Zbro servicetekniker.
2. Kontroller skorstenstrækket med en differenstrykmåler. Juster - hvis installereret - spjældet på skorstenen.

After justering af spjældet, mA positionen på spjældet kun ændres i nødsituactioner, som f.eks. en skorstensbrand.

1. Kontroller, at røggastemperaturesn forbliver under 220^ ved hvr af de fem forbrændingsniveauaer. Hvis røggastemperaturesn ved en af de fem forbrændingsniveauaer bliver højere end 220^ , skal pagældende forbrændingsniveau justeres på ny ved at reducere tilførsl af piller og røggasventilatorens periferihastighed og/eller øge rumventilatorens periferihastighed.

Det har ffolgende fordele at lade ovenen opstarte af en autoriseret Zibro tekniker:

• Der opstårindre soddannelse, som gør, at skorsten og oven mindre hurtigt skal renses.
• Ovnen vil bruges mindre brandstof.
• Ovnens effektivitet vil vare optimal.
• Ovnens dele belastesindre, hvilket gør, at ovenen har en laengere levetid.

• Antallet af service- og vedligeholdelsestimer på ovenen vil blive reduceret.

• After justering er ovnen klart til drug.

4. NORMALBETJENING AF OVNEN

Askeskuffen og brænderen skal renses hver gang ovnen startes. Se afsnit 6.4. Ovndøren skal vare lukket.

Ovnenmökke bruges, hvis der samtidig benyttes et udsugningssystem, varmluftopvarming aller andre apparater, der har indflydelse på lufttrykket i rummet. Dette apparatur skal��e slukket,ningar en pilleovn er i brug.

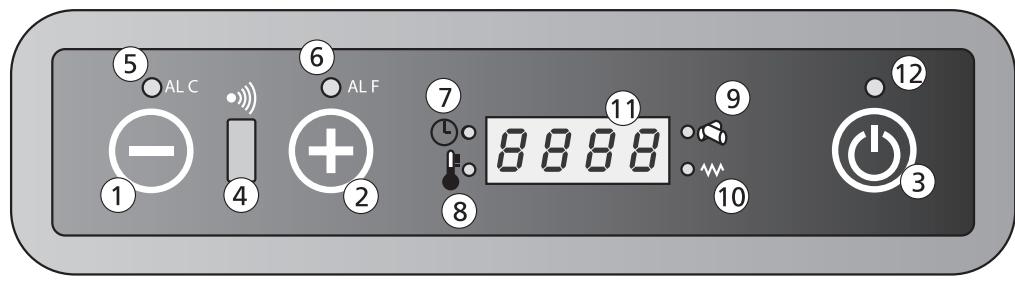

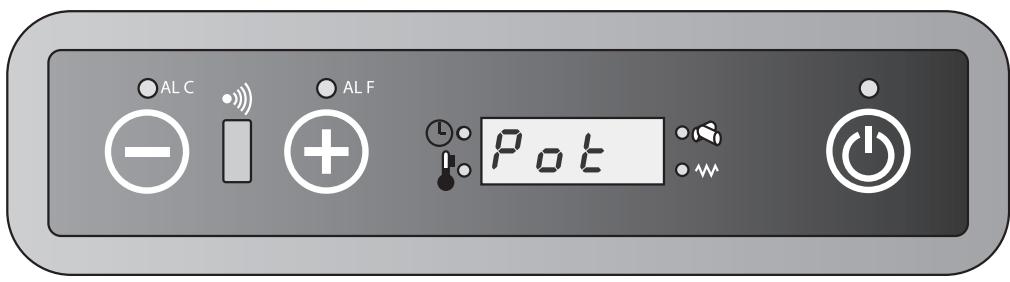

4.1 DISPLAY-INFORMATION

2.

Knap 1: Reducerer rumtemperaturen, som er indstillet af brugeren.
Knap 1 kan øgsa bruges til at vise ogændre varmeafgivelsen.

Knap 2: Øger rumtemperaturen, som er indstillet af brugeren. Knap 2 kan øgså bruges til at vise og ændre varmeafgivelsen.

Knap 3: Bruges til at slukke og tænde ovenen.

Signalmodtager 4: Fjernbetjeningens signalmodtager.

LED 5: Angiver, at der er en Alarm C (C stared for temperatur) fejl til stede. For mere information se afsnittet 8.2 "Fejlliste".

LED 6: Angiver, at der er en Alarm F (F stär for røggas) fejl til stede. For mere information se afsnittet 8.2 “Fejlliste”.

LED 7: Ovnen er udstyret med en timer til indstilling af start- og stoptider. Närijke LED er tændt, er timer-funktionen aktiveret.

LED 8: Angiver, at den indstillede temperatur er næt. Displayet viser ligeledes teksten ECO, amat indstillet temperatur.

LED 9: Angiver, at pilletilforslens skruedrev er aktiveret.

LED 10: Angiver, at taendingsenheden er aktiveret.

Display 11: Viser rumtemperatur og varmeafgivelsensiveau. I tilfælde af en fejl, vises fejlkoden på displayet.

Off	Ovnen er slukket eller slukkes.
Fan	Ovnen er i forvarmningstilstand.
Load	Pilletilførslen er aktiv. LED 9 er øgså tændt (se figur 2).
Fire On	ovnen er i tændingsfasen.
On 1	Ovnen er tændt og aktiv på laveste varmeafgivelsensiveau 1.
Eco	Ovnen har næt indstillet temperatur.
StoP	Ovnen er i brænderens selvrensningstilstand. Røggasventi-latoren kører på maks. omdrejning og pilletilførselsmotoren kører på laveste tilførselshastighed.
Atte	Denne melding vises, på ovnen forsøges startet under af-køling.

4.2 NORMAL START

Brænderen skal rengøres før hvør optænding. Ved brug af timerfunktionen, skal brænderen rengøres før den automatiske optænding.

Sādan startes og bruges ovnen normalt:

1. Kontroller, at brændeskålen er tom og ren.
2. Kontroller, at brænderdøren er lukket.
3. Fyld træpillebeholderen med træpiller af god kvalitet.
4. Tryk på knap 3 i 2 sekunder. Røggasventilatoren starter ogændingsenheden begynder at brænde. Displayet viser teksten FAN ACC og LED 10ændes som tegn på, atændingsenheden er aktiveret.
5. After ca. 1 minut viser displayet LOAD WOOD. Underdenne fase transporterer skruedrevet pillerne fra brændstoftragten til forbrændingskammeret. Pillerne antændes af varmen fra taendingsenheden.
6. När ovnens ønskede overfladetemperatur er næt, viser displayet FIRE ON. LED 10 slukkes.
7. Recirculationsventilatoren beynder at kore og suge rummets luft fra ovenens bagsiden. Luftten blaeses afterfolgende gennem varmeveksleren og opvarmes saledes. Den opvarmede luft blaeses ud i rummet foran pa ovenen.
8. Under normal drift viser displayet varmeafgivelsen (1-2-3-4 eller 5), somt rummets temperatur.
9. När ønsket rumtemperatur er næt, visere displayet teksten ECO, somt rummets temperatur. Ovnen vil brænde på lavest mulige forbrændingsniveau.

Hvis tilstanden SAVE er aktiveret, slukkes ovenen automatisk,.nr indstillet temperatur er næt. Se afsnit 4.6 for mere information om Funktion og ind-stilling af tilstanden SAVE.

4.3 START UNDER ANDRE FORHOLD

När ovnen startes ved en rumtemperatur på under 0^ , eller;narr forbrændingsluften sandsynligvis er under 0^ , er startproceduren vare anderledes.

Hvis antændingsproceduren ved sādanne lave temperaturer ikke medfører, at der dannes gode flammer, vises "ALAr No FirE" på displayet.

Placer noget "optændingsmaterialie" i brændeskålæn. Antænd "optændingsmaterialiet" med en tændstik, og vent 1 minut med at starte ovenen med "normal start" som beskrevet i kapitel 4.2.

Hvis det ikke medfører dannelse af gode flammer, skal installationsparametre ændres af en tekniker. Kontakt en Zibro-autorisert tekniker.

3.

4.4 INDSTILLING AF TEMPERATUR

1. Tryk på knap 1 for at gå til indstellingsmenuen for temperatur. Displayet viser teksten SET og ønsket temperatur.
2. Tryk på knap 1 for at reducere temperatures. Displayet viser indstillet temperatur.
3. Tryk på knap 2 for at øge temperaturen. Displayet viser indstillet temperatur.
4. Den ønskete temperatur er nu indstillet. Displayet vend er tilbage til normal drifttilstand after 3 sekunder.
5. Aendring af temperatur er nu gennemført.

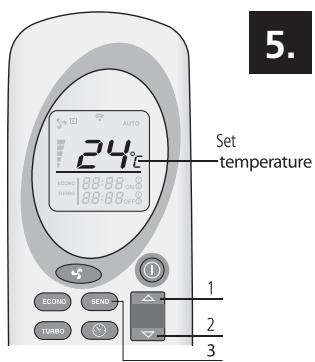

6. Den ønskede temperatur kan øgså indstilles med fjernbetjeningen. Se aftnit 4.8 for mere information om brug af fjernbetjeningen.

Den onskede temperatur kan indstilles til mellem 7^ og 40^

4.5 AENDRING AF OVNENS VARMEAAFGIVEALSE

1. Tryk én gang på knap 2. Displayet viser teksten POT og en af de 5 varmeaf-givelsens niveauer.
2. Tryk på knap 1 for at reducere varmeafgivelsen. Displayet viser denændrede varmeafgivelse.
3. Tryk på knap 2 for at øge varmeafgivelsen. Displayet viser den ændrede varmeafgivelse.
4. När displayet viser ønsket varmeafgivelse, vender displayet tilbage til normal drifttilstand after 3 sekunder.
5. AEndring af varmeafgivelsen er nu gennemfort.
6. Den ønskede varmeafgivelse kan øgså indstilles med fjernbetjeningen. Se afsnit 4.8 for mere information om brug af fjernbetjeningen.

4.6 SAVE MODE

När这部分 Funktion er aktiveret, gär kaminen automatisk ud, sö snart rumtemperaturen har næt den indstillede temperatur - plus den indstillede forskelstemperatur. Kaminerne tændes automatisk när rumtemperaturen när den indstillede temperatur - minus den indstillede forskelstemperatur.

Sparetilstanden kan kun benytttes, narr timerfunktionen ikke er i brug.

INDSTILLING AF TILSTANDEN SAVE

1. Sluk ovnen.
2. Tryk på knap 1 og afterfolgLende nogle gange på knap 3 indtil displayet viser teksten UT04.
3. Tryk på knap 2. Værdien 1 vises i displayet. Hold nu knap 2 indtrykket indtil displayet viser værdi A9.
4. Ved igen at trykke på knap 3, viser displayet Pr01. Tryk gentagende gange på knap 3 indtil displayet viser Pr28, skiftende med teksten OFF eller en talværdi mellem 1 og 15.
5. Hvis teksten OFF vises i displayet er tilstanden SAVE deaktiveret. Denne kan aktiveres med knapperne 1 eller 2. Ved at trykke på knap 1 eller 2 viser displayet differenstemperaturen, som kan indstilles fra 1^ t/m 15^ .
6. Vælg den ønskede differensværdi og tryk afterfolgende på knap P3 for at gemme indstillingen.
7. Ovnen er nu indstillet i tilstanden SAVE og kan startes pa ny.

DIFFERENSTEMPERATUR

Differenstemperaturen er forskellen i grader i forhold til den indstillede temperatur. Eksempel: Den indstillede temperatur er 20^ C og den indstillede differen-stemperatur er 2^ C. Ovnen slukkes ved en rumtemperatur på 22^ C og genstartes ved en rumtemperatur på 18^ C.

DEAKTIVERING AF TILSTANDEN SAVE

1. Sluk ovnen og gentag ovenstående trin indtil teksten OFF vises i displayet.
2. Tryk afterfolgende pa knap 3.
3. Tilstanden SAVE er nu deaktiveret.

For at forhindre mange start/stop og dermed ekstra slitage på forskellige dele, anbefales det ikke at indstille differenstemperaturen lavere end 2^ og højere end 4^ .

4.7 NORMAL SLUKNING

Sluk ovnen ved at trykke på knappen 3, indtil "OFF" vises på display. Under slukningen standses tilførslen af træpiller til brændeskålen og blæseren til luftcirkulation slukkes. Røgudsugningsventilatoren vil fortsat køre noget tid og slukkes after nedkølingsfasen.

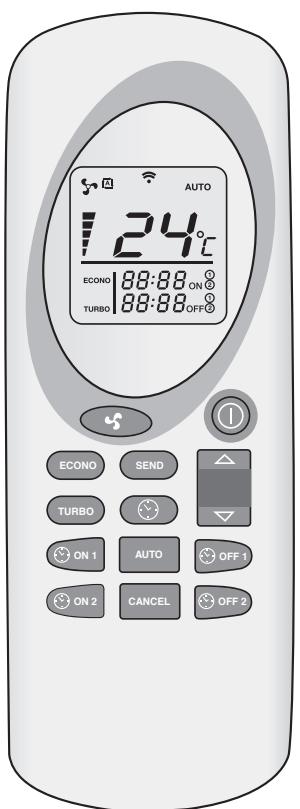

4.8 FJERNBETJENINGEN

Hvordan fjernbetjeningen bruges:

1. Ret fjernbetjeningen mod ovenens betjeningspanel.
2. Kontroller, at der/DD er forhindringer mellem fjernbetjeningen og signalmodtageren pÅ ovnen.
3. Hver Funktion, som vælges med fjernbetjeningen skal bekrafternes med knappen send. After hvert valg hores et lydsignal, sä valgte mulighed kan bekrafternes.

ON/OFF: Brugijke Funktion til at slukke eller tænde ovnen med fjernbetjeningen. Hold knappen indtrykket i mindst 2 sekunder for at tænde eller slukke systemet. Tryk på send for at bekæfte.

UP/DOWN : Brug disse knapper til indstilling af ønsket temperatur. Temperaturen kan indstilles til mellem 7^ og 40^ .

FAN : Vælger ønsket varmeafgivelse

A = Automatism tilstand

SEND: Brugijke knap til at bekraefte og sende valgte Funktion til ovenen.

ECONO: Brugijke knap til at aktivere/deaktivere Funktionen ECONO. Hold knappen indtrykke i mindst 2 sekunder for at aktivere/deaktivereijke Funktion.

TURBO: Brugijke knap til at aktivere/deaktivere Funktionen TURBO. Hold knappen indtrykke i mindst 2 sekunder for at aktivere/deaktivere denne fonction.

CLOCK: Indstil som følger timer-funktionen vha. fjernbetjeningen:

1. Tryk pá
2. Symbolet vises og tiden blinker.
3. Brug knapperne til at indstille timer og minutter.
4. Tryk igen pà for at bekræfte og tryk pà

4.

ON1: Brugijke knap til at indstille tidsplanlagegningen for at taende ovenen automatisk (program 1).

OFF1: Brugijke knap til at indstille tidsplanlægningen for at slukke ovenen automatisk (program 1).

ON2: Brugijke knap til at indstille tidsplanlægningen for atænde ovenen automatisk (program 2).

OFF2: Brugijke knap til at indstille tidsplanlægningen for at slukke ovenen automatisk (program 2).

AUTO: Brugijke knap til dagligt at gentege indstillede tidsprogrammer (1 og 2) Hold knappen indtrykket i mindst 2 sekunder for at aktivere/deaktiveerdeijke Funktion. Displayet viser teksten AUTO.

CANCEL: Brugijke knap for at annullere en forudprogrammeret tende-eller slukketid.

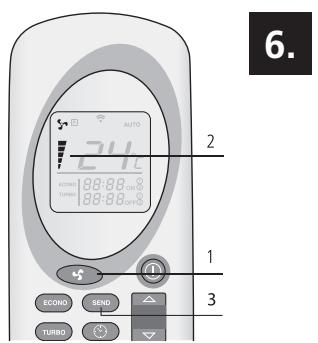

INDSTILLING AF TEMPERATUR

Brug knapperne og (1&2) for at indstille onsket temperatur (fra 7^ til maks. 40^ ). Nár onsket temperatur er valgt, tryk på (3). Se figur 5.

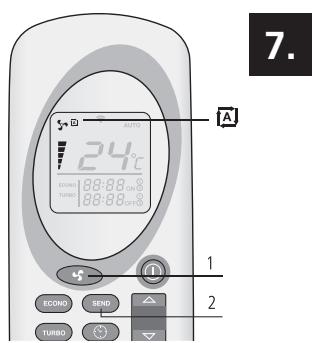

INDSTILLING AF VARMEAFGIVEALSE

Brug knappen (1) til at indstille onsket varmeafgivelse. Tryk afterfolgLende på SEHD (3). Teksten on1-on2-on3-on4 aller on5 vises på ovenen. Varmeafgivelsen vises ligeledes på fjernbetjeningen (2). Det er øgsa muligt at vælge tilstanden AUTO. Se figur 6.

TILSTANDEN AUTO

Iienne Funktion beregner ovenen selv den nødvendige varmeafgivelse på grundlag af forskellen mellem den indstillede temperatur og rumtemperaturen. Tryk på (1) indtil symbolet vises for at vælg tilstanden AUTO. Tryk på (2) for at bekråfte valget. For at deaktivere tilstanden AUTO, tryk ivgen på (1) vælg onsket varmeafgivelse og bekråft med (2). Se figur 7.

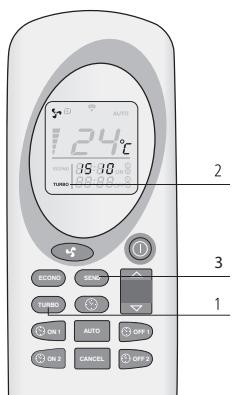

TILSTANDEN TURBO

I tilstanden TURBO varmer ovenen med maks. varmeafgivelse i 30 minutter. I tilstanden TURBO er temperaturen forudprogrammeret til 30^ . After 30 minutter vender ovenen tilbage til tilstanden, som er indstillet inden tilstanden bliver aktiveret. Tryk i mere end 2 sekunder på knappen (1) og afterfolgende på (3) for at vælge tilstanden TURBO. Tryk i mindst 2 sekunder på knappen (1) for at deaktivere tilstanden. Teksten TURBO forskvinder i fjernbetjeningens display og varmeafgivelse og indstillet temperatur ses igen (2). Tryk på (3) for at bekråfte valget. Se figur 8.

8.

9.

10.

11.

DK

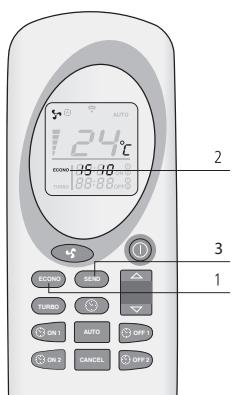

TILSTANDEN ECONO

I tilstanden ECONO forbliver temperaturen konstant. Ovnen juster varmeafgivelsen hvert 10. minut, indtil varmeafgivelsensiveau 1 er næet. For at vælge tilstanden ECONO, tryk på knappen (1) imere end 2 sekunder indtil teksten ECONO vises i displayet (2) og tryk på (3). Tryk i mindst 2 sekunder på knappen (1) for at deaktivere Funktionen. Teksten ECONO forsvirder fra fjernbetjeningens display. Tryk på (3) for at bekråfte valget. Se figur 9.

PROGRAM 1 (ON1 OG OFF1)

1. Ønsket tænde- og slukketid skal indstilles,.nr fjernbetjeningen er deaktiveret.
2. Ovnen opreholder temperaturen og varmeafgivelsens niveauet inden ovnen slukkes.
3. Den mindste tidssperiode mellem slukning og tænding er 20 minutter. Ovnen har brug for denne tid til at gennemgå nedkølingsfasen.
4. Timer-funktionen skal indstilles på ny after strømafbrydelse.

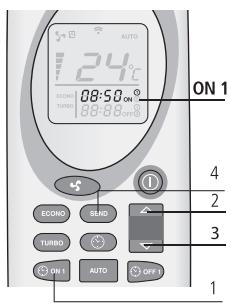

AUTOMATISK TENDING (ON1)

Tryk på knap (1) for atænde ovenen i overensstemmelse med program 1. Tiden og et symbol ON1 blinker på fjernbetjeningen. Brug knapperne og 2&3 for at vælgønsket tid (intervaller af 10 minutter). Vælg (1) for at bekråfte. Den ønskete starttid vises på fjernbetjeningen. Tryk på (4) for at bekråfte. Displayet viser teksten CHRONO. Se figur 10 og 11.

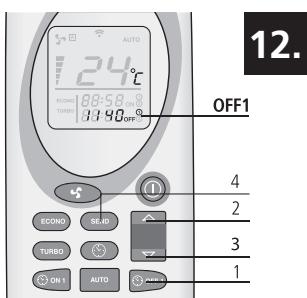

AUTOMATISK SLUKNING (OFF1)

Tryk på knap (1) for at slukke ovnen i overensstemmelse med program 1. Tiden og et symbol OFF1 blinker på fjernbetjeningen. Brug knapperne og 2&3 for at vælg onsket tid (intervaller af 10 minutter). Vælg (1) for at bekråfte. Den onskede sluttid vises på fjernbetjeningen. Tryk på (4) for at bekråfte. Displayet viser teksten CHRONO. Denne tekst forsvinder,ningar indstillet tænd- og slukketid er forløbet. Se figur 12.

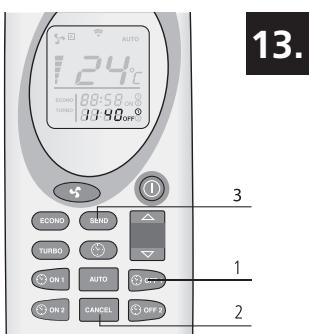

PROGRAM 2 (ON2 OG OFF2)

Tryk på den korrespondenderende ON (TIL) eller OFF (FRA) knap for programmet, som skal annulleres. Timer og minutter og det korrespondenderende symbol vises på fjernbetjeningens skærm. Tryk på knappen CANCEL (2) for at annullere automatiskænding eller slukning af ovenen. Tryk på SEND (3) for at bekæfte.

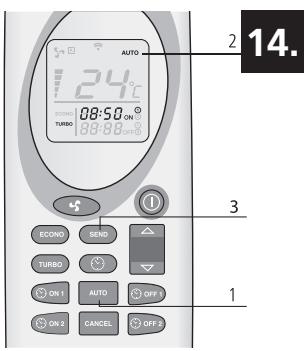

DAGLIG GENTAGELSE

Med Funktionen AUTO kan den indstillede tænd- og slukketid gentages dagligt. Tryk på knappen (1)这意味着 for at aktivere deutsche Funktion. AUTO vises i displayet på fjernbetjeningen (2). Tryk på (3) for at bekråfte. Displayet viser teksten CHRONO. Tryk på knappen (1) i mindst 2 sekunder for at deaktive Funktionen og tryk afterfolgende på (3). Se figur 14.

4.9

Rengør altid brænderen før automatisk opstart af ovenen. Det forbinder skade på ovenen og i rummet.

SKIFT AF FJERNBETJENINGENS BATTERIER

När batterierne i fjernbetjeningen skal skiftes, fjernes dækslet på bagsiden af fjernbetjeningen som vist i figur 15. Udskift de gamle batterier med nye. Vær opmærksom på + og - polerne. Brug kun AAA 1,5V batterier.

5. PAFYLDNING AF TRAEPILLER I TRAEPILLEBEHOLDEREN

5.1 BRASEL

Brug ikke andet brændstof end de anførte træpiller. Andet brændsel sāsom traestykker med lim og/eller oplosningsmidler, træaffald generelt, pap, fly-dende brændsel, alkohol, petroleum, benzin og affald osv.mökke bruges.

Der er piller på marketed i forskellige kvalitet med forskellige egenskaber. Piller af)darlig kvalitet pavirker effektiviteten af forbrandingen negativ, og kan forurene brandeovnen, og kan i ekstreme tilfælde fore til farlige situationer.

Brug af de forskerte piller (darylig kvalitet erler anden diameter end den angivne) kan fore til beskadigelse af din brændeovn. Skader, der skyldes træpiller af darylig kvalitet, er ikke omfattet af garantien.

Brug kun træpiller af god kvalitet med en diameter på 6 mm og en maksimum-längde på 30 mm. Der findes forskellige træpiller med forskellige egenskaber og forskellig kvalitet. Træpiller af god kvalitet har fölgende endetecn:

-diameter 6mm
- maksimuillaume 30 mm
- godkendt i henhold til standarden 6mm DIN+ / Ö-norm+ / EN+ eller tilsvarende
-kompakte uden rester af lim, harpiks eller tilsetningsstoffer
- blank og glat overflade
- ensartet længde og lav't støvindhold
- restfugtighed: < 10 %
- askeindhold: < 0,5%
- træpiller af en god kvalitet synker, nár de kastes i vand

Brændsel af)drlig kvalitet til anvendelse i dette oven har ffolgLende generelle kendetegen:

-性和 diameter end de krævede 6 mm. og/eller forskel på træpillernes diametre
-forskellige længder,hjere procentdel af korte træpiller
- overflade med lodrette og/eller vandrette revner
-hojt stovindhold
- overfladen skinner/DD
- flyder i vandet

Anvendelse af brændsel af tatsäch kvalitet kan medføre:

-darligforbraending
- hyppig blokering af brændeskålen
- oget forbrug af træpiller
- lavere varmeeffekt og lavere effektivitet
- tilsmudsning af glas
- oget askemaengde og uforbrændt granulat
-hojerevedlegeholdelsessomkostninger

Sylv ved brug af standardtræpiller af god kvalitet kan der stadig forekomme forskelle i forbrændingshestighed, askeproduktion og sodaflejring.

Opbevar og transporter træpillerne fuldstændigt tørt. Træpiller kan udvide sig meget, hvis de udsættes for fugt.

Kontakt Zibro-forhandleren aller den autoriserede Zibro-montør for at få yderligere oplyninger om træpiller.

5.2 PAFYLDNING AF TRAPILLER I TRAPILLEBEHOLDEREN

Abn dækslet på pilletragten foroven på ovenen og fyld forsigtigt tragten 3/4 med piller. Sørg for, at der ikke falder piller ned i ovenen. Luk dækslet.

Berør aldrig roterende dele i træpillebeholderen. For at undgå risikoen for at berøre roterende dele i træpillebeholderen er det alto bedst at slukke ovnen helt ved at trække stikket ud af stikkontakten.

Sørg for, at træpillerne og/eller sækken med træpiller ikke kankommen i kontakt med varme overflader på ovenen, hvis det er nødvendigt at pafylde træpiller, mens ovenen er i drift, da det kan medføre farlige situationer. Sørg for aldrig at berøre roterende dele i træpillebeholderen.

6.

VEDLIGEHOLDELS

Den varme, aske og aflejringer, som afbrænding af brænde frembringer, betyder, at bade slutbrugeren og en autorisert tekniker regelmæssigt skal foretage rengøring og vedligeholdelse. Det er vigtigt at rengore ovnen med jævne mellemrum for at opnå sikker og effektiv drift og øge ovrens levetid. Rengør ikke ovrens ind-og udvendige dele med ståluld, cyanbrinte eller andre slimende eller ridsendeprodukter. Kontroller ovnen og skorstensssystemet for eventuelle blokeringer, især nær ovnen ikke har værét brugt i længere tid.

6.1 VEDLIGEHOLDELS, SOM SKAL UDFFRES AF (SLUT)BRUGEREN

Der mA kun foretages vedligeholdelse af ovenen, nár den er kølet helt af både indvendigt og uvdendigt!

Træk ovnens netstik ud af stikkontakten, for der udfores vedligeholdelse på ovnen.

Opgave	Hyppighed
Rengöring af ovenens udvendige flader	Hver,anden uge
Rengöring af ovenens glasparti	Hver gang ovenen startes. Også ved optænding ved brug af timerfunktionen
Rengöring af brænderen	Hver gang ovenen startes. Også ved optænding ved brug af timerfunktionen
Rengöring af askeskuffen	När den er fuld, og hver gang ovenen startes. Også ved optænding ved brug af timerfunktionen.
Rengöring af varmeveksleren	Dagligt
Rengöring af brændeskålæn	Hver,anden uge
Kontrol af brænderdørens for-segling	To gange om Året, første gang ved sæso-nens start och / eller after Förbränning av 2500 kilo av pellets
Rengöring af træpillebeholderen og sneglen	En gang om@mådenen och/eller after För-bränning av 2500 kilo av pellets
Rengöring af pilletilfsrøret	En gang ugentligt

6.2 RENGORGING AF OVNENS UDVENDIGE FLADER

Rengør ovnens flader med (varmt) vand og sæbe. Brug ikke slabende rengøringsprodukter eller oplosningsmidler, da dette kan beskadige overfladen.

6.3 RENGØRING AF GLASSET

Ruden i ovndoren skal rengores inden hv er opstart for at forhindre fastbranding af sod og aske.

Glasset er varmebestandigt, men kan revne pga. hurtige temperaturendringer. Ruden skal afkoles welt, inden den rengores. Brug normalt vinduespudsemiddel og et viskestykke eller en klud.

Glasset mä kun rengöres, när ovn er kølet helt af.

6.4 RENGORGING AF BRAENDESKÄLEN MED ASKESKUFFEN

Brænderen og askeskuffe skal rengøres forh vher opstart.

1. Fjern brændeskålen med askeskuffen ved at løfte den og tage den ud (som det ses i fitur 16 & 17).
2. Rengoring af askeskuffle.

3. Tøm brændeskålen og risten for aske og rester. Rengør hullerne i brændeskålen, hvis de er blokerede, med et spidst værktøj.

4. Rengør brændeskålen og risten yderligere ved hjælp af en børste og en støvsuger.

Abne huller og en ren brændeskål er utroligt vigtige for en god forbrænding af træpillerne.

1. Sæt brænderen og askeskuffen tilbage i ovnen. Sørg for, at brænderen anbringes korrekt. Sørg for, at den store Åbning anbringes vedændingsenheden (som det ses i figur 19 og 20). Hvis brænderen anbringes forkert,ændes ovnen ikke.

6.5 RENGORGING AF VARMEVEKSLEREN

Varmeveksleren skal rengøres dagligt med en skraber. Sørg for, at ovenen er slukket og ovndoren lukket. Bevæg skraberens handtag, som er monteret i luftudtaget (se figur 21), fremad og afterfolgende bagud. Gentag davon handling 5-6 gange, indtil skraberen kan bevæges frem og tilbage uden modstand.

6.6 RENGØRING AF HERDEN

Rengør foorst varmeveksleren (se afsnit 6.5 "Rengoring af varmeveksleren").

1. Fjern brænderen og askeskuffe. Se afsnit 6.4.
2. Fjern varmeskjoldet, som er anbragt over ovenen.

a. Træk varmeskjoldet opad foran (se figur 22), säledes fæstningspunktterne 2 (se figur 23) kommt fri. Bevæg afterfolgende varmeskjoldet fremad, säledes fæstningspunkt 1 (se figur 23) kommt frit.
b. Bevæg varmeskjoldets bagside nedad (se figur 24).
c. Træk nu venstre side opad i retning af pil 1 (se figur 25) og drej højre sidernedad i retning af pil 2 (se figur 25).
d. Fjern afterfolgende varmeskjoldet fra forbrændingskammeret.

1. Afmonter afterfolgende den indvendige pladebeklaedning fra herden.

a. Fjern skruerne 1 og 2 (se figur 26).
b. Frigør pladebeklaedningen vha. en skruetækker (se figur 27).
c. Træk pladebeklaedningen fremad mod doren og ud af herden. Gentagijkehandling for hore pladebeklaedning (se figur 28 og 29).
d. Fjern panelet på bagsiden af herden ved at trække panelet fremad. Brugevt. en skruetrækker. Fjern panelet fra ovennen (se figur 30).
e. Fjern panelerne i venstre og højre side. Skub sidepanelet omkring 2 cm fremad i dorens retning og videre forbi stedet angivet med en pil (se figur 31).
f. Træk afterfolgende toppen af panelet mod midten af herden og fjern panelet fra ovenen. Gentag davon handling for at fjerne panelet fra ovenen i højre side af herden (se figur 32).
g. Fjern bundpladen til højre. Træk den opad vha. en skruetrækker og fjern pladen fra ovennen (se figur 33).
h. Fjern och venstre bundplade ved først at skubbe den 3 cm vandret mod højre, hvorefter den kan fjernes fra herden (se figur 34 og 35).

1. Rengør herden, delen under brænderen og pladebeklædningen med en børste og en støvsuger.

2. After rengoring skal alle dele sættes tilbage i herden i omvendt rækkefolge.

6.7 KONTROL AF BRÄNDERDØRENS FORSEGLING

Kontroller brænderdørens forsegling for lækage eller andre skader mindst to gange om Året, første gang För varmesæsonen starter. Få en Zibro autoriseret teknikert til at udskifte den, hvis det er nødvendigt. Brug kun originale Zibro-reservedele.

6.8 RENGORGING AF TRAEPILLEBEHOLDEREN OG SNEGLEN

Rengør pilletragten og skruedrevet en gang om maneden.

1. Fjern beskyttelsesristen fra pilletragten.
2. Tøm pilletragten.
3. Rengør pilletragten og den synlige del af skruen med en støvsuger (figur 36).
4. Sæt beskyttelsesristen tilbage på plads.
5. Fyld tragten med piller.

6.9 RENGØRING AF PILLETILFØRSELSRØRET

Rengør pilletilførselsrøret en gang ugentigt med en HARD rund børste (figur 37). Tilførselsrøret er placeret i ovnens forbrændingskammer. Der kan dannes creosot i tilførselsrøret, som gør, at tilførselsrøret bliver meget snavset og kan tilstoppes med piller.

6.10 VEDLIGEHOLDELS, SOM SKAL UDFORES AF AUTORISERET TEKNIKER

Opgave	Hyppighed
Professionelt eftersyn og vedlige-holdelse af ovnen (og rørsystemet)	To gange pr. sæson, første gang ved sæso-nens start og/eller after 900 forbrændingsti-mer,ær ivnen angiver SERV
Rengøring/fejning af skorstens-/rørsystemet	To gange pr. sæson, første gang ved sæso-nens start
Udskiftning af dele, som ikke er beskrevet i/DDne brugsanvisning.	När der opstår problemer
Tilslutning af ovnen til skorstenen/roret	To gange pr. sæson, første gang ved sæso-nens start og/eller after 900 forbrændingsti-mer,ær ivnen angiver SERV
Al,anden form for vedligeholdelse, som ikke er beskrevet i.ddne brugsanvisning	En gang pr. sæson,ær sæsoen starter
Rengøring af rumventilatoren/røg-gasventilatoren	To gange om Året,+første gang i begyndel- Sen af sæsoen og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Rengøring af ovnen ind- og udven-digit	En gang pr. sæson og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Smøring af pilleskrueereduktions-gear	En gang pr. sæson,ved afslutningen af fy-ringssæsonen
Rengøring af røgkammeret	En gang pr. sæson,ved afslutningen af fy-ringssæsonen og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrol af tændingsenheden	En gang pr. sæson
Rengøring af varmeveksler på luft-siden	En gang pr. sæson og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Rengøring af varmeveksler på røg-gassiden	En gang pr. sæson og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrollering af de elektriske delsøsam PCB-ledninger, sensorerne og sikkerhedsforanstaltningerne.	En gang pr. sæson og/eller after 900 forbrændingstimer,ær ivnen angiver SERV
Kontrolling af tryksensorens sili-koneslanger	En gang pr. æsön of na 900 brand uren ka-chel geeft "SERV"aan
Kontrolling og hvis质地vidgt udskiftning af ørdforseglingen	To gange om Året, første gang i begyndel-SEN af æsonnen og/eller after 900 forbrænd-ingstimer,ningar ønen angiver SERV
Test af ønen ved alle 5 forbrændingsniveauer	En gang pr. æsön og/eller after 900 for-brændingstimer,ningar ønen angiver SERV
Test af sikkerhedsforanstaltnin-gerne	En gang pr. æsön og/eller after 900 for-brændingstimer,ningar ønen angiver SERV

(*) Den anførte hyppighed er minimum. Den lokale lovgivning og/eller de forsik-ringsmæssige krav kan være gældende, afhængigt af hvad der er det strengesto. Ved intensiv brug af ovenen skal skorstenen rengøres oftere.

7. TEKNISK SERVICE - ORIGINALE RESERVEDELE

För levering er alle ovne blevet omhyggeligt testet og klargjort. Alle former for repar- ration eller klargoring, som matte blive ndvendigt under uller after installation, skal udfores af autoriserede varmeteknikere. Originale reservedele kan kun fas hos vores tekniske servicecenter og autoriserede salgssteder.

Husk at oplyse model og serienummer, nár du kontakter forhandleren, det tekniske servicecenter eller den autoriserede varmetekniker.

Brug kun Zibro reservationele. Brug af Zibro reservationele vil medfore, at garantien bortfalter.

8. FEJLFINDING

8.1 NULSTILLING AF EN FEJLE

Se fejllisten for at nulstille en fejl (afsnit 8.2) og følg vegledningen. Nulstil ovenen ved at trykke knap 3 (se figur 2) på displayet ind i 3 sekunder.

Hvis meldingen vender tilbage after nulstilling af fejlen, skal leverandoren kontaktes.

8.2 FEJLLISTE

PROBLEM	ÄRSAG	LØSNING
Betjeningspanelet tændes ikke.	Der er ikke sat strøm til ovennen.	Kontroller, om stikket er sat i.
	Printkortets sikring er spreunget.	Udskift sikringen. Det@må kun gøres af en autoriseret Zibro-tekniker.
	Betjeningspanelet er defekt.	Udskift betjeningspanelet. Det@må kun gøres af en autoriseret Zibro-tekniker.
	Fladkablet er defekt.	Udskift fladkablet. Det@må kun gøres af en autoriseret Zibro-tekniker.
	Printkortet er defekt.	Udskift printkortet. Det@må kun gøres af en autoriseret Zibro-tekniker.
	Hovedafbryderen er ikke aktiveret.	Aktiver hovedafbryderen
Ovnen starter ikke. Meddelsen "AlAr no FirE" vises.	Træpillebeholderen er tom.	Fyld beholderen.
	Brændeskålæn er snavset.	Rengør brændeskålæn.
	Pilleskruedrevets motor er defekt.	Udskift pilleskruedrevets motor. Det må kun gøres af en autoriseret Zibro-tekniker.
	PCB er defekt.	Udskift PCB. Det må kun gøres af en auto-riseret Zibro-tekniker.
	Temperatsensoren har ikke registreret mini-mumtemperaturgræsen og starter derfor ikke.	Tøm brændeskålæn, og startigen, hvis problemet fortsætter. Tilkald en autoriseret Zibro-tekniker, hvis problemet fortsætter.
	Der bliver ikke tilfør tilstrækkeligt forbrændingsluft	Kontroller nedenstående (slutbrugeren): - Hullene i brændeskålæns rist er blokeret, og/eller der er for meget aske i brænd-kammeret, og/eller brændeskålæn er for snavset og skal rengøres. - Følgende må kun gøres af en autoriseret Zibro-tekniker: Varmveekslerrørene ioven er for snavsede: Rengør blæserbla-dene og spindlen. Det må kun gøres af en autoriseret Zibro-tekniker. - Varmveeksler i ovennen er snavset. Rengør varmeveksleren.
Ovnen giver meldingen ALARM NO ACC 15 minut- ter after start	Tænderen er i stykker.	Udskift tænderen. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Temperatursensoren har ikke registeritet mini- mumtemperaturgræsen og starter derfor ikke.	Tøm brændeskålæn, og start ivgen, hvis pro- blemet fortsætter. Tilkald en autoriseret Zibro-tekniker, hvis problemet fortsætter.
	Den ompivende tempera- tur er for lav.	Tøm brændeskålæn, og start ivgen. Tilkald en autoriseret Zibro-tekniker, hvis proble- met fortsætter.
	Træpillerne er våde.	Brug kun tørre træpiller.
	Varmesensoren er defekt.	Udskift sensoren. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Det elektroniske print- kort er defekt.	Udskift det elektroniske printkort. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Træpillerne føres ikke frem til brændkam- meret.	Sneglen er blokeret.	Træk stikket ud af stikkontakten, fjern den indvendige händbeskytter i beholderen, tøm beholderen, og rengør sneglens syn- lige dele. Sæt händbeskytteren på plads, og start ivgen. Tilkald en autoriseret Zibro- tekniker, hvis problemet fortsætter.
	Sneglmotoren er beska- diget.	Udskift motoren. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Træpillebeholderen er tom.	Fyld træpillebeholderen.
Flammerne er svage og orange, træpil- lerne brænder ikke korrekt, og/eller glasset bliver sort (for) hurtigt.	Udledningsrøret/røg- gasrøret/skorstenen er blokeret.	Få udledningsrøret/røgasrøret/skorstenen renset af en autoriseret skorstensfejer med det samme. Tilkald en autoriseret skor- stensfejer.
	Brændeskålæn er snavset.	Rengør brændeskålæn
	Ovnen har indvendige hindringer.	Vedligeholdelse af ovnen er pærkrævet. Kun af en autoriseret Zibro-tekniker
	Røgventilatoren er bes- kadiget.	Træpillerne kan brænde fordi der er natur- ligt træk i skorstensrøret. Få ventilatoren udskiftet med det samme, da det kan+vare sundhedsskadeligt. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Træpillerne er af for dãr- lig kvalitet.	Prov træpiller af bedre kvalitet.
	Ovnen er ikke justeret korrekt	Juster ovnen. Detmö kun gøres af en au- toriseret Zibro-tekniker.
Blæseren til re- circulation af luften fortæt- ter med at køre, selv nær ovnen er kold.	Det elektroniske print- kort er defekt.	Udskift printkortet. Detmö kun gøres af en autoriseret Zibro-tekniker.
Der er aske på gulvet rundt om ovnen.	Røg-/røggasrørene er ikke lufttætte.	Følgende på kunGXres af en autoriseret skorstensmONTOR. Røgrør, der ikke er luft-tætte, kan udgøre en sundhedsfare. For-segl rørtilslutningen med det samme (med Loctite 598 eller et tilsvarende produits), og/eller udskift rørene med korrekte rør.
	Dørforseglingen er de- fekt, slidt eller ødelagt.	Udskift forseglingen. Det på kunGXres af en autoriseret Zibro-tekniker.
Ovnen kører stabilt,men på displayet vise: "Eco"	Den ønskede rumtempe- ratur, som slutbrugeren har indstillet, erHarness.	Dette er ikke en fejl. Ovnen fungerer i tilstanden ECO. Denne tilstand kan øendres med fjernbetjeningen.
Fejlimeddele-l sen "SERV" vises	Ingen fejl. Ovnen har捨timer og vedligeholdelse er påkrævet. Ovnen vil fort-sat fungere.	Vedligeholdelse af ovn er påkrævet. Kontakt en autoriseret Zibro servicetekni- ker. Teknikeren vil sorge for vedligehol- delse og nulstille meldingerne.
Fejlimeddele-l sen "Atte" vises	Der forsøges af starte ovnen, mens den stadig er i afkølingsfasen.	Vent indtil nedkølingsfasen er slut inden ovnen startes på ny.
Ovnen slår fra. Fejlmed-delelsen "AlAr dEp" vises og LED'ene ALF og ALC eller en af dem tændes på betjenings-panelet.	Tryksensoren/-afbryderen er defekt.	Udskift trykafbryderen. Detmö kun gøres af en autoriseret Zibro-tekniker.
	Udledningsrøret/rog-gasrøret/skorstenen er blokeret.	Få udledningsrøret/roggasrøret/skorstenen renset af en autoriseret skorstensfejer med det samme. Tilkald en autoriseret skor-stensfejer.
	Det elektroniske print-kort er defekt.	Udskift printkortet. Detmö kun gores af en autoriseret Zibro-tekniker.
	Skorstenen er for lang.	Tilkald en sagkyndig i skorstene for at for at fö kontrolleret, om skorstenen er i overensstemmelse med gældende lov. Tilkald en autoriseret Zibro-tekniker, for at fö kontrolleret, om skorstenen passer til ovenen.
	Dårlige vejrforhold	Ved stærk blæst kan der opstå negativt undertryk i skorstenen. Kontroller om det er tilfældet, og start ovenen igen.
	Ovnen er overophedet.	Rumtemperaturen er for hj. Åbn nogle døre til andre lokaler. Tilkald en autorisret Zibro-tekniker, hvis problemet fortsæter.
		Ovens sikkerhedstermostat har reageret. Lad ovenen afkøle og nulstil derefter sikkerhedstermostaten ved at fjerne dækslet (figur 38), og trykke på nulstillingsknappen (fig. 39).
	Blæseren til recirculation af luften er defekt.	Udskift blæseren. Detmö kun gores af en autoriseret Zibro-tekniker.
	Midlertidigt strømsvit	En spændingsfejl, mens ovenen kører, medfører, at ovenen overophedes. Lad ovenen køle af, og papyld træpiller igen.
	Termostaten er i stykker.	Udskift termostaten. Detmö kun gores af en autoriseret Zibro-tekniker.
Ovnen slås fra. Fejlmed-delelsen "AlAr Sond" vises.	Sensoren til måling af temperaturen ved røgud-taget er defekt.	Udskift sensoren. Detmö kun gores af en autoriseret Zibro-tekniker.
	Røggassensorens ledninger sidder løs.	Reparer ledningerne. Detmö kun gores af en autoriseret Zibro-tekniker.
Fejlmeddelellen "Cool Fire" vises	Ovnen er slukket af den indstillede timer-funktion aller tilstanden SAVE. Ovnen er i nedkolingsfasen.	Det er ikke en fejl. Nedkølingsfasen stop-per automatisk,;när ovenen er tilstrækkeligt afkølet.
	Strømafbrydelse	När strømafbrydelsen er udbedret, start Först ovenen i nedkølingsfasen. Efterfol-gende kan ovenen startes på ny.
Fejlmeddele- sen "Alar fan fail" vises	Røggasventilatoren er defekt eller PCB kan ikke måle ventilatorens peri- feriastighed.	Røggasventilatoren, PCB erller periferihas- tighedssensoren er defekt uller ledninger- ne er beskadiget uller sidder løst. Udbedr fejlen. Detmö kunGXres af en autoriseret Zibro-tekniker.

1. TEKNISCHE DATA

Model		Fiorina 74 S-line	Fiorina 90 S-line
Ovntype		Træpiller	Træpiller
Kapacitet (*)	kW	2,65 - 7,45	2,65 - 9,00
Strømforbrug	W	300 / 100	300 / 100
Til Slutningsspænding	V/Hz	230/~50	230/~50
Termisk effektivitet ved nominel kapacitet/nedsat kapacitet (*)	%	91 / 92,7	89,5 / 92,7
CO-niveau ved 13 % O2nominal/nedsat kapacitet (*)	%	0,01 / 0,04	0,01 / 0,04
Gennemsnitigt støvindhold ved 13 % O2	mg/Nm3	18,4	14,0
Ved rum på op til (*)	m3	200	240
Diameter for udtag til udstødningsgas	mm	80	80
Røggastemperatur nominel/nedsat kapacitet	°C	128	150
Påkrævet skorstenstræk	Pa	11	11
Påkrævet skorstensspjæld		Muligvis (***)	Muligvis (***)
Kan anwendes sammen med kombineret rør/skorsten		Nej	Nej
Brændseltype (****)		Ø 6 mm Din+/Önorm+/EN+	Ø 6 mm Din+/Önorm+/EN+
Brændslets nom. længde/diameter	mm	30 / 06	30 / 06
Træpillebeholders kapacitet	kg	13	13
Automatisch kørsel (min. - maks.)	h	8 - 22	6,5 - 22
Indtag til primær luft		Ja	Ja
Blæser til recirculation		Ja	Ja
Luftfilter		Nej	Nej
Nettovægt	kg	81	91

() iht. EN14785
(^) vejledende - varierer fra land til land
(^*) skal fastsættes af en professionnel autoriseret montør

10. GARANTIBETINGELSER

Ovnen leveres med 24 maneders garanti gældende fra købsdatoen. Inden for denneperiode repareres alle materiale-og fremstellingsfejl gratis. Følgende betingelser gælder:

1. Vi afviser udtrykkeligt alle yderligere krav på skadesgodtgorelse, herunder indirekte skader.

2. Reparation aller udskiftning af komponenter inden for garantiperioden medforer ikke en forlængelse af garantiperioden.

3. Garantien bortfalter, hvis der er foretaget ændringer af ovenen, hvis der er monteret uoriginale reservedele, eller hvis den har været repareret af tredjemand.

4. Dele, der udsættes for normal slitage, aller som har en kortere levetid end den ovennævnte garantiperiode, for eksempel pakninger, forseglinger, brandkammers beklaedning, glas*, malede detailjer og keramik osv., er/DDke omfattet af garantien.
5. Garantien gælder kun, hvis det originale, daterede købsbevis fremlægges, og hvis ingenændringer er foretaget af dette.
6. Garantien omfatter ikke skader, der skyldes handlinger, som ikke er i overensstemmelse med instruktionerne i denne brugsanvisning, forsømmelse og drug af en forkert type brændsel. Det kan=vare meget farligt at bruge forkert brandstof**.
7. Omkostninger og risiko ved transport af ovenen eller dens dele pahviler altid køberen.
8. Garantien dækker kun,ningarovnen installereres af en autorisert Zibro-montor, og hvis ejeren kan fremvise det underskrevne klargoringsbevis.

For at undgå unödvendige omkostninger anbefales det alto at læse dette brugsanvisning først. Kontakt forhandleren eller installatoren, hvis der ikke kan findes en lösning på eventuelle problemer.

• Ovnens glasparti er varmebestandigt til temperaturer, der er højere end temperaturerne i ovenen. Følgelig kan glaspartiet kun blive beskadiget på grund af ørsager, der er,uden for producentens/distributorens ansvar.Derfor er beskadi-gelse af ovenens glasparti ikke dækket af garantien.
  ** Letantendelige stoffer kan medføre en ukontrollabel forbrænding med stikflammer. Prov i SSE fald aldrig at flytte ovnen, men sluk den omgående. I ndstilfælde kan en brandslukker bruges dog kun en type B-brandslukker: kulsreeller pulverslukker."

11. OVERENSSTEMMELSESERKLÄERING

Overensstemmelseserklaring

Vi,

PVG Holding B.V.

Euterpehof 20

5342 CW Oss, Holland

erklærhermed:

at følgendeprodukter overholder de grundlæggende sikkerheds- og sundhedsmæssige krav i EU-direktiverne baseret på deres design og type:

Produktbeskrivelse:

Opvarmningsapparater, der brændertraepiller, til private boliger

Varemaerk:

Zibro

Produktreference:

Fiorina 74 S-line

Gaelende EU-direktiver:

Fiorina 90 S-line

EU ROHS direktiv

2004/108/ED

EU RoHC direktiv

2002/95/ES

Typ		Termisk effektivitet %	Kapacitet kW	Gennemsnitligt støv-indhold ved 13% O2
Fiorina 74 S-line	Nominal	91	7.45	18,4
Fiorina 90 S-line	Nominal	89.5	9.00	14,0

Gaelende harmoniserede

standarder:

EN 14785 EN 55014-1 EN 55014-2 EN 60335-1

EN 60335-2-102 EN 61000-3-2 EN 61000-3-3

EN 62233

Resultater godkendt af

handhavende myndighed:
