Typ produktu	Palubní kamera (DVR)
Displej	2palcový TFT LCD (320×240)
Kamerový senzor	GC2063 s nočním viděním
Rozlišení videa	1920×1080 @ 30 fps (MOV, H.264)
Rozlišení fotografie	12 MP (JPG)
Úhel záběru	140°
Objektiv	4vrstvé sklo
Úložiště	microSD až 64 GB (třída 10 nebo vyšší)
Baterie	100 mAh, 3,7 V (vestavěná)
Napájení	5 V, 1 A přes micro-USB
Procesor	JL5601
Smyčkové nahrávání	Ano (volitelná délka)
G-senzor	Ano (automatické uzamčení při nárazu)
Parkovací režim	Ano (nahrávání aktivované vibrací)
Detekce pohybu	Ano (automatické nahrávání při detekci pohybu)
Intervalové nahrávání	Ano (100 ms, 200 ms, 500 ms)
Mikrofon / reproduktor	Vestavěné
Jazyky	Čeština, Němčina, Estonština, Angličtina, Maďarština, Lotyština, Litevština, Polština, Rumunština, Ruština, Slovenština, Ukrajinština

Často kladené otázky - MSR550 NV Navitel

Jak nainstalovat Navitel MSR550 NV?

Vložte vysokorychlostní microSD kartu (třída 10 nebo vyšší, 8-64 GB) do slotu. Upevněte zařízení na čelní sklo pomocí přiloženého držáku. Připojte autoadaptér do zapalovače a k DVR přes micro-USB. Nastavte polohu kamery a zapněte napájení. Zařízení začne automaticky nahrávat po připojení napájení.

Jak spustit nebo zastavit nahrávání?

V pohotovostním režimu (STBY) stiskněte tlačítko OK pro spuštění nahrávání. Opětovným stisknutím OK nahrávání zastavíte. Zařízení také začne automaticky nahrávat při připojení k externímu napájení.

Co je smyčkové nahrávání a jak funguje?

Smyčkové nahrávání rozděluje video do souborů s nastavenou délkou (např. 1/3/5 minut). Když je paměťová karta plná, nejstarší nechráněné soubory jsou přepsány. To zajišťuje nepřetržité nahrávání bez nutnosti ručního mazání.

Jak funguje funkce detekce pohybu?

Když je detekce pohybu zapnutá, DVR automaticky začne nahrávat, když se před objektivem pohybuje objekt. Pokud není po dobu více než 20 sekund detekován žádný pohyb, nahrávání se zastaví. To šetří místo v úložišti.

Co je G-senzor a jak chrání moje videa?

G-senzor detekuje náhlé nárazy nebo kolize. Při spuštění je aktuální video soubor automaticky uzamčen (chráněn) a nebude přepsán během smyčkového nahrávání. To zachovává důkazy o událostech.

Jak nabíjet baterii a jaká je její kapacita?

Vestavěná baterie má kapacitu 100 mAh, 3,7 V. Nabíjí se automaticky při připojení DVR k autoadaptéru přes micro-USB. Červená LED se po úplném nabití změní na zelenou. Baterie je určena pro nouzový parkovací režim a bezpečné vypnutí; nepřetržitý provoz vyžaduje stálé napájení.

Mohu uzamknout video, aby nedošlo k jeho smazání?

Ano. Během nahrávání stiskněte tlačítko Mode pro uzamčení aktuálního souboru (objeví se ikona klíče). V režimu přehrávání vyberte soubor, stiskněte Menu, zvolte Ochrana, poté Uzamknout aktuální nebo Uzamknout vše. Chráněné soubory nelze smazat ani přepsat.

Jak resetovat zařízení, pokud zamrzne?

Pokud DVR přestane reagovat, stiskněte tlačítko Reset (umístěné poblíž slotu na microSD) pomocí kancelářské sponky nebo podobného nástroje. Tím se zařízení restartuje bez ztráty uložených souborů.

Jak čistit objektiv a zařízení?

Před čištěním zařízení vypněte. Jemně otřete objektiv měkkým suchým hadříkem, abyste odstranili prach nebo otisky prstů. Nepoužívejte chemikálie, čisticí prostředky nebo abrazivní materiály, protože by mohly poškodit objektiv nebo kryt.

Jaký parkovací režim má MSR550 NV?

Když je vozidlo zaparkováno a DVR je v pohotovostním režimu (vypnuto), parkovací režim se aktivuje při detekci vibrací. Zařízení se automaticky zapne, nahraje video a uzamkne soubor, aby byl chráněn před přepsáním. To pomáhá zachytit události, jako jsou nárazy nebo krádež.

NÁVOD K OBSLUZE MSR550 NV Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL MSR550 NV je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Uchycení držáku
2. Port micro-USB
3. Displej
4. Indikátor nahrávání
5. Indikátor stavu baterie
6. Režim
7. Menu
8. OK
9. Nahoru
10. Dolü
11. Reproduktor
12. Objektiv
13. Slot microSD
14. Reset
15. Mikrofon

cz Specifikace

Čip JL5601
Displej 2", 320×240, TFT
Kamerový senzor GC2063 (night vision)
Formát záznamu videa MOV (H.264)
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 12 MP
Úhel záběru 140°
Typ objektivu 4-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max. 64 GB

USB micro-USB 2.0
Baterie 100 mAh, 3.7 V
Napájení 5 V, 1 A
Frekvence	50/60 Hz
Mikrofon / reproduktor	Ano
Jazyk	čeština,němčina,estonština,angličtina,maďarština,lotyština,litevština,polština,rumunština,ruština,slovenština,ukrajinština

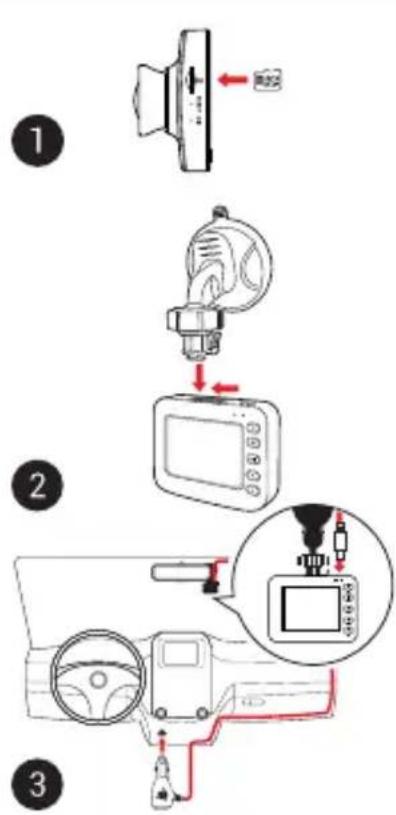

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

• Připevněte držák se zařízením na čelní sklo.

• Připojte adaptér do zásuvky zapalovače.
• Připojte micro-USB konec adaptéru k zařízení.
• Nastavte pozici kamery.
• Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

Tlačitko Funkce
	V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek a Galerie.V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte pro vstup do Menu.V režimu Menu stiskněte pro výběr dalšího menu.
	Stiskněte a po dobu 3 sekund podržte k zapnutí / vypnutí zařízení.V režimu Záznam (STBY) stiskněte pro začátek nahrávání.V režimu Záznam (REC) krátce stiskněte pro ukončení nahrávání.V režimu Snímek stiskněte pro pořízení snímku.V režimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Menu stiskněte pro výběr položky v menu.
	V režimu Záznam stiskněte tlačitko Dolů pro vypnutí / zapnutí mikrofonu (nahrávání zvuku).V Menu stiskněte pro výběr následující / předchozí položky v menu.V Menu stiskněte pro výběr následující / předchozí souboru.
Reset Pokud zařízení neodpovídá, stiskněte tlačitko reset pro resetování zařízení.

Poznámka:

• Specifikace, funkce, rozvržení a obsah balení zařízení může výrobce změnit bez předchozího upozornění.
• Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MSR550 NV je kompatibilní se směrnící EMC 2014/30/EU. Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/MSR550NV

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře je nezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Režim pro přechod do režimu Snímek, stisknutím lačítka OK pořídíte snímek, který se automaticky uloží.
Galerie	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Režim pro přechod do režimu Galerie, pomocí tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru a Dolů prorychlý posun vpřed / vzad.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Intervalový záznam	Parametry nahrávání: 100 ms - nahrávání rychlostí 10 snímků za sekundu (fps), 200 ms - nahrávání 5 snímků za sekundu, 500 ms - 2 snímky za sekundu. Nahrávání pro rychlé přehrávání (30 fps). Normální přehrávání není k dispozici.
Detekce pohybu	Pokud zařízení zaregistruje pohyb, automaticky začne nahrávat záznam. V případě, že zařízení neregistruje pohyb déle než 20 sekund, záznam se automaticky zastaví.
Audio záznam Nahrávání	video se zvukem nebo beze zvuku.

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Režim k zamknutí souboru. Stiskněte tlačítko znovu pro odemknutí souboru.V režimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vybertebudto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Proodemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.
Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu.
G-sensor Při nárazu	vozidla zařízení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se automaticky zapne a začne nahrávat. Soubor budeautomaticky uzamčen.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení. Pokud je baterie zařízení plněnabita, červená kontrolka zezelená.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spořičeobrazovky.
USB-připojení *	Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.

* Tato funkce je k dispozici pouze ve verzi firmwaru 20200506_AC56 a vyšší.

Einleitung

Čip JL5601
Displej 2", 320×240, TFT
Kamerový senzor GC2063 (night vision)
Formát záznamu videa MOV (H.264)
Rozlíšenie videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlíšenie obrazu 12 MP
Uhol záberu 140°
Typ objektívu 4-vrstvová sklenená šošovka
Úložisko microSD karta
Kapacita microSD karty Max.	64 GB

USB micro-USB 2.0
Batéria 100 mAh, 3.7 V
Napájanie 5 V, 1A
Frekvencia 50/60 Hz
Mikrofón / reproduktor	Áno
Jazyk	angličtina,čeština,němčina,estónčina,lotyština,litovčina,maďarčina,polština,rumunčina,ruština,slovenčina,ukrajinčina
