KIF86HDD0 - Kuchyňský odsavač par BOSCH - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Bosch
Model	KIF86HDD0
Rozměry (Š x V x H)	898 x 450 x 480 mm
Hmotnost netto	18 kg
Napájení	220-240 V, 50 Hz
Maximální výkon	180 W
Maximální průtok vzduchu	680 m³/h
Maximální hlučnost	62 dB
Třída energetické účinnosti	A
Typ ovládání	Elektronické dotykové
Počet rychlostí	3 + intenzivní
Osvětlení	LED, 2 x 4 W
Materiál	Nerezová ocel a sklo
Provoz	Odvod nebo recirkulace
Tukový filtr	Nerez, omyvatelný
Uhlíkový filtr	Volitelný (ref. LZ100M1)
Funkce opožděného vypnutí	Ano, 10 minut
Indikátor nasycení filtrů	Ano
Bezpečnost	Automatické vypnutí při přehřátí
Instalace	Nástěnná nebo ostrovní
Údržba	Pravidelné čištění tukových filtrů
Opravitelnost	Náhradní díly k dispozici

Často kladené otázky - KIF86HDD0 BOSCH

Jak nainstalovat odsavač KIF86HDD0?

Instalaci by měl provést odborník. Odsavač lze namontovat jako odvod nebo recirkulaci. Dodržujte minimální vzdálenost 65 cm nad elektrickým vařičem a 75 cm nad plynovým vařičem. Pevně upevněte nástěnný držák a ujistěte se, že je odvodní potrubí správně připojeno.

Jak čistit tukové filtry?

Kovové tukové filtry lze mýt v myčce nádobí nebo ručně měkkým kartáčem a saponátem. Nechte je zcela vyschnout, než je vrátíte zpět. Čistěte je každé 2 až 3 měsíce v závislosti na používání.

Jak vyměnit uhlíkový filtr?

Uhlíkový filtr se používá v režimu recirkulace. Pro výměnu odklopte spodní panel, vyjměte starý filtr a vložte nový (ref. LZ100M1). Vyměňujte jej každých 6 až 12 měsíců.

Proč se můj odsavač nespouští?

Zkontrolujte, zda je odsavač správně zapojen a zda nedošlo k přepálení pojistky nebo vypnutí jističe. Pokud problém přetrvává, může být vadný motor nebo elektronická deska. Kontaktujte poprodejní servis.

Jak nastavit rychlost odsávání?

Použijte dotykové ovládání pro výběr požadované rychlosti (1, 2, 3 nebo intenzivní). Tlačítko + zvyšuje rychlost, tlačítko - snižuje. Intenzivní režim trvá 10 minut a poté se vrátí na rychlost 2.

Jak aktivovat režim recirkulace?

Pro recirkulaci musíte nainstalovat uhlíkový filtr (není součástí dodávky). Poté odsavač funguje normálně: vzduch je filtrován a vracen zpět do místnosti. Není nutná žádná změna nastavení.

Jak často čistit filtry?

Tukové filtry by se měly čistit každé 2 až 3 měsíce při běžném používání. Uhlíkové filtry se vyměňují každých 6 až 12 měsíců v závislosti na frekvenci vaření.

Jak používat funkci opožděného vypnutí?

Po zapnutí odsavače stiskněte tlačítko opožděného vypnutí (hodiny). Automaticky se vypne po 10 minutách. Ideální pro odstranění zbytkových pachů po vaření.

Co dělat, když odsavač vydává hluk?

Abnormální hluk může být způsoben zaneseným filtrem, ucpaným potrubím nebo nevyváženým ventilátorem. Vyčistěte filtry, zkontrolujte potrubí, a pokud hluk přetrvává, zavolejte technika.

Jak kontaktovat poprodejní servis Bosch?

Poprodejní servis Bosch můžete kontaktovat telefonicky na čísle 01 40 20 10 10 nebo přes web www.bosch-home.fr. Mějte po ruce číslo modelu a datum nákupu.

NÁVOD K OBSLUZE KIF86HDD0 BOSCH

Poznámky k opravě - Kombinace chladničky s mrazničkou

i O tomto dokumentu 47

1.1 Duležité informace....47

1.1.1 Účel 47

1.2 Vysvětlení symbolů....47

1.2.1 Úroveň nebezpečí......47
1.2.2 Symboly nebezpečí 47
1.2.3 Struktura výstrah....48
1.2.4 Obecné symboly 48

Bezpečnost...... 49

2.1 Všeobecné bezpečnostní pokyny 49

2.1.1 Všechny domácí spotřebiče....49

Nástroje a pomůcky 50

Oprava....51

4.1 Výměna těsnění dvířek 51

4.1.1 Vyjmutí těsnění dvířek....51
4.1.2 Montáž těsnění dvířek 51

4.2 Výměna plochých pantů 54

4.2.1 Odstranění plochých pantů 54
4.2.2 Montáž plochých pantú....56

4.3 Výměna dveřní přihrádky 57

4.3.1 Vyjmutí dveřní přihrádky....57
4.3.2 Montáž dveřní přihrádky 57

4.4 Výměna odkládací plochy 58

4.4.1 Vyjmutí odkládací plochy....58
4.4.2 Montáž odkládací plochy 58

4.5 Výměna výsuvné odkládací plochy 59

4.5.1 Vyjmutí výsuvné odkládací plochy.... 59
4.5.2 Montáz výsuvné odkládací plochy.... 59

4.6 Výměna zásobníku na zmrazené potraviny 60

4.6.1 Vyjmutí zásobníku na zmrazené potraviny.... 60
4.6.2 Montáž zásobníku na zmrazené potraviny 60

4.7 Výměna zásobníku na ovoce a zeleninu 61

4.7.1 Vyjmutí zásobníku na ovoce a zeleninu.... 61
4.7.2 Montáž zásobníku na ovoce a zeleninu 61

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu 62

4.8.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 62
4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 62

4.9 Výměna zásobníku na čerstvé potraviny....63

4.9.1 Vyjmuti zásobníku na čerstvé potraviny 63
4.9.2 Montáž zásobníku na čerstvé potraviny 63

4.10 Výměna LED osvětlení boční lišty 64

4.10.1 Vyjmutí LED osvětlení boční lišty....64
4.10.2 Montáz LED osvětlení boční lišty....65

4.11 Výměna LED bodového osvětlení 66

4.11.1 Vyjmutí LED bodového osvětlení....66
4.11.2 Montáž LED bodového osvětlení 67

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpeči

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

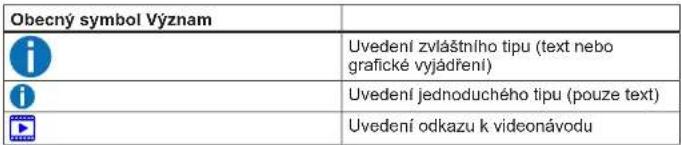

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Přísavka[00342224]	∅50 mm
Speciální nástroj[00342180]
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí rezných poranění

▶ Používejte ochranné rukavice.

POZOR

Otevřete prostor se závěsy!

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.
▶ Používejte ochranné rukavice.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži.
Dvlířka jsou otevřená.

4.2.1 Odstranění plochých pantů

Dbejte na to, abyste panty během demontáže / montáže nezavřeli.

1. Sejměte čtyři kryty pantů.


1. 1. Uvolněte čtyři šrouby (1).

2. Vysuňte a vyjměte horní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte panty (2).

→ Horní panty dvířek jsou vyjmuté.

1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte spodní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyří šrouby (1).

2. Vyjměte panty (2).

Spodní panty dvířek jsou vyjmuté.

Oprava

4.2.2 Montáž plochých pantů

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.3.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.3.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna odkládací plochy

Požadavek:

Dvlřka jsou otevřená.

4.4.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.4.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna výsuvné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí výsuvné odkládací plochy

1. Vytáhněte výsuvnou odkládací plochu tak, aby se uvolnila západka.

1. Posuňte výsuvnou odkládaci plochu dolů a vysuňte ji do strany.

2. Výsuvná odkládací plocha je vyjmutá.

4.5.2 Montáž výsuvné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.6.1 Vyjmuti zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.6.2 Montáž zásobníku na zmrazené potraviny

- Montáž provedte v opačném sledu.

Oprava

4.7 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.7.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.7.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dvlřka jsou otevřená.

4.8.1 Výjmuti příčky a víka zásobníku na ovoce a zeleninu

1. Vyjměte z příčky skleněnou desku.

1. Vyjměte zásobník na ovoce a zeleninu.→61

2. 1. Stiskněte páčku dole na obou stranách příčky (1).

3. Vytáhněte příčku dopředu (2).

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do strany.

Viko zásobníku na ovoce a zeleninu je vyjmuté.

4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.9.1 Vyjmutí zásobníku na čerstvé potraviny

1. Nakloňte zásobník na čerstvé potraviny dopředu (1).
2. Vyjměte zásobník na čerstvé potraviny (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.9.2 Montáž zásobníku na čerstvé potraviny

- Montáž provedte v opačném sledu.

Oprava

4.10 Výměna LED osvětlení boční lišty

Speciální nástroje:

Přísavka ∅50 mm [00342224]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
  Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpeči úrazu elektrickým proudem při dotyku dilů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Dvířka jsou otevřená.
Odkládací plochy chladicí přihrádky jsou vyjmuté.

4.10.1 Vyjmutí LED osvětlení boční lišty

1. Přilepte přísavku na horní třetinu LED boční lišty.

1. Otočením vytáhněte dopředu přísavku s LED osvětlením boční lišty.

1. Odpojte elektrické připojení LED osvětlení boční lišty.

LED osvětlení boční lišty je vyjmuté.

4.10.2 Montáž LED osvětlení boční lišty

1. Zapojte elektrické připojení LED osvětlení boční lišty.
2. Upevněte LED osvětlení boční lišty na své místo ve stěně přihrádky (háky musí zaklapnout).
   LED osvětlení boční lišty je namontované.

Oprava

4.11 Výměna LED bodového osvětlení

Speciální nástroje:

Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hranyl Nebezpečí řezných poranění

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladící přihrádky jsou vyjmuté.

4.11.1 Výjmutí LED bodového osvětlení

1. Uvolněte kryt LED bodového osvětlení.

1. Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.

1. Odpojte modul LED bodového osvětlení.

1. Odpojte elektrické připojení LED bodového osvětlení.

LED bodové osvětlení je vyjmuté.

4.11.2 Montáž LED bodového osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Kombinácia chladničky a mrazničky

i O tomto dokumente.... 421

1.2.4 Všeobecné symboly 422

Bezpečnost'...... 423

2.1 Všeobecné bezpečnostné pokyny 423

2.1.1 Všetky domáce spotrebiče 423

4.2 Výmena plochého závesu 428

4.2.1 Odobratie plochého závesu 428

4.2.2 Montáž plochého závesu.... 430

4.5.2 Montáž výsuvnej police 433

4.6 Výmena nádoby na zmrazené potraviny 434

4.6.1 Odobratie nádoby na zmrazené potraviny.... 434

4.6.2 Montáž nádoby na zmrazené potraviny 434

4.7 Výmena nádoby na ovocie a zeleninu.... 435

4.7.1 Odobratie nádoby na ovocie a zeleninu.... 435

4.7.2 Montáž nádoby na ovocie a zeleninu.... 435

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu.... 436

4.8.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 436

4.8.2 Montáz priehradky a krytu nádoby na ovocie a zeleninu.... 436

4.9 Výmena nádoby cool-fresh 437

4.9.1 Odobratie nádoby cool-fresh 437

4.9.2 Montáz nádoby cool-fresh 437

4.10.2 Montáž bočného pásového LED svetla 439

4.11 Výmena bodového LED svetla.... 440

4.11.1 Odoberanie bodového LED svetla 440

4.11.2 Montáž bodového LED svetla.... 441

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Umrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628794 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 422 z 529

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

4.2 Výmena plochého závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča s ► Použite vhodně nástroje a

Požiadavka:

4.2.2 Montáž plochého závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž výsuvnej police

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobrata.

4.6.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.7.1 Odobratie nádoby na ovocie a zeleninu

4.7.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.8.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.10.2 Montáž bočného pásového LED svetla

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!

1. Uvořnite kryt bodového LED svetla.

N/A/S/N

1. Potiahnite kryt bodového LED svetla dovnútra a zároveň zatlačte dopredu.

1. Odpojte modul bodového LED svetla.

1. Odpojte elektrické pripojenie bodového LED svetla.

Bodové LED svetlo je odobraté.

4.11.2 Montáž bodového LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.
