KSV36VIEP - Lednice BOSCH - Bezplatný návod k obsluze

Typ produktu	Kombinovaná chladnička s mrazákem
Značka	Bosch
Model	KSV36VIEP
Výška (cm)	177
Šířka (cm)	54
Hloubka (cm)	55
Čistá hmotnost (kg)	62
Celkový čistý objem (L)	298
Objem chladničky (L)	212
Objem mrazáku (L)	86
Třída energetické účinnosti	A+
Roční spotřeba energie (kWh)	245
Typ instalace	Integrovatelný pod pracovní desku
Chladicí systém	Multi-Airflow (víceproudové proudění vzduchu)
Vnitřní osvětlení	LED
Alarm otevřených dveří	Ano
Funkce supermrazení	Ano
Funkce superchlazení	Ano
Klimatická třída	SN-ST
Materiál polic	Tvrzené sklo
Hladina hluku (dB)	38
Antibakteriální povrch	Ne

Často kladené otázky - KSV36VIEP BOSCH

Jak nastavit teplotu chladničky Bosch KSV36VIEP?

Použijte ovládací tlačítka na předním panelu. Pro chladničku doporučujeme 4 °C a pro mrazák -18 °C. Další podrobnosti naleznete v uživatelské příručce.

Co dělat, když chladnička správně nechladí?

Zkontrolujte, zda jsou dveře dobře zavřené, zda je termostat ve správné poloze a zda nejsou ucpané ventilační otvory. Pokud problém přetrvává, kontaktujte technickou podporu.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič, vyjměte potraviny a police. Vyčistěte měkkým hadříkem a vlažnou vodou s jemným detergentem. Nepoužívejte abrazivní čisticí prostředky. Před opětovným připojením důkladně osušte.

Jak dlouho trvá dosažení teploty po instalaci?

Může trvat až 24 hodin, než se teplota ustálí. Během prvních hodin se vyhněte častému otevírání dveří.

Jak vyměnit LED žárovku?

LED žárovky mají dlouhou životnost a měly by být vyměňovány pouze autorizovaným personálem. Pokud selže, kontaktujte technickou podporu.

Co znamená chybový kód na displeji?

Podívejte se do sekce řešení problémů v příručce. Běžné kódy zahrnují E1 (senzor) nebo E2 (odmrazování). Po vyřešení restartujte spotřebič.

Lze změnit závěs dveří?

Ano, model KSV36VIEP umožňuje změnit otevírání dveří. Postupujte podle pokynů krok za krokem v příručce nebo si najměte odborníka.

Jak aktivovat funkci supermrazení?

Stiskněte tlačítko supermrazení na panelu. Aktivuje se na 24 hodin pro rychlé zmrazení čerstvých potravin. Automaticky se deaktivuje.

Jaká je klimatická třída a co znamená?

Klimatická třída je SN-ST, což znamená, že chladnička správně funguje při okolních teplotách od 10 °C do 38 °C.

Kde si mohu stáhnout uživatelskou příručku?

Můžete si jej zdarma stáhnout z notice-facile.com ve formátu PDF. Můžete také požádat o bezplatný překlad e-mailem.

NÁVOD K OBSLUZE KSV36VIEP BOSCH

Poznámky k opravě - Chladnička

i O tomto dokumentu 56

1.1 Duležité informace....56

1.1.1 Účel 56

1.2 Vysvětlení symbolů....56

1.2.1 Úroveň nebezpečí.... 56

1.2.2 Symboly nebezpečí 56

1.2.3 Struktura výstrah.... 57

1.2.4 Obecné symboly 57

Bezpečnost.... 58

2.1 Všeobecné bezpečnostní pokyny 58

2.1.1 Všechny domácí spotřebiče.... 58

Nástroje a pomůcky 59

Oprava....60

4.1 Výměna těsnění dvířek 60

4.1.1 Vyjmutí těsnění dvířek....60

4.1.2 Montáž těsnění dvířek 60

4.2 Výměna madla dvířek 63

4.2.1 Vyjmutí madla dvířek....63

4.2.2 Montáž madla dvířek....63

4.3 Výměna Easy opening handle 64

4.3.1 Vyjmutí Easy opening handle....64

4.3.2 Montáž Easy opening handle....64

4.4 Výměna horního závěsu dvířek 65

4.4.1 Odstranění závěsu dvířek....65

4.4.2 Montáž závěsu dvířek 67

4.5 Výměna horního závěsu dvířek (dvířka s ukazatelem) 68

4.5.1 Odstranění závěsu dvířek....69

4.5.2 Montáž závěsu dvířek 70

4.6 Výměna dolního závěsu dvířek....71

4.6.1 Výměna dolního závěsu dvířek 71

4.6.2 Montáž spodního závěsu dvířek.... 72

4.7 Výměna odkládací plochy 73

4.7.1 Vyjmutí odkládací plochy.... 73

4.7.2 Montáž odkládací plochy 73

4.8 Výměna držáku na láhve 74

4.8.1 Vyjmutí držáku na láhve....74

4.8.2 Montáz držáku na láhve....74

4.9 Výměna dveřní přihrádky....75

4.9.1 Vyjmuti dveřní přihrádky 75

4.9.2 Montáz dveřní přihrádky....75

4.10 Výměna nastavitelné dveřní přihrádky.... 76

4.10.1 Vyjmutí nastavitelné dveřní přihrádky.... 76

4.10.2 Montáž nastavitelné dveřní přihrádky.... 76

4.11 Výměna zásobníku na ovoce a zeleninu.... 77

4.11.1 Vyjmutí zásobníku na ovoce a zeleninu 77

4.11.2 Montáž zásobníku na ovoce a zeleninu.... 77

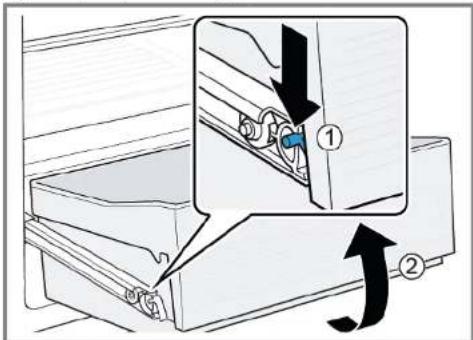

4.12 Výměna výsuvného zásobníku....78

4.12.1 Vyjmutí výsuvného zásobníku 78

4.12.2 Montáž výsuvného zásobníku 78

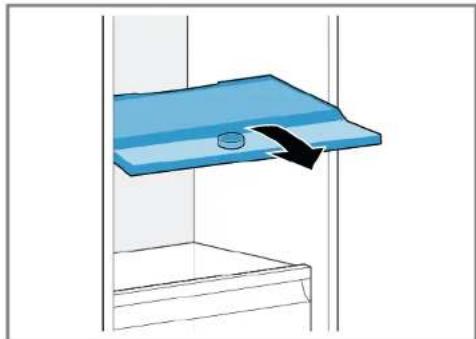

4.13 Výměna příčky a víka zásobníku na ovoce a zeleninu 79

4.13.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 79

4.13.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 79

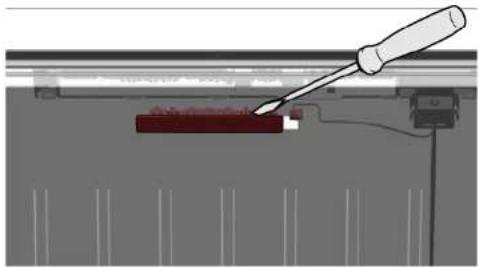

4.14 Výměna LED horního osvětlení 80

4.14.1 Vyjmutí LED osvětlení....80

4.14.2 Montáž horního LED osvětlení 81

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

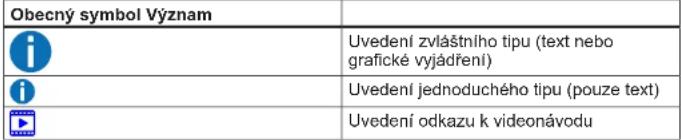

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Šroubovák PhillipsPH2
Torx Bit TX20[00340865]	6,3 mm (1/4")
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x60 mm, v sadě [00341820]

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna madla dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvlířka jsou otevřená.

4.2.1 Vyjmutí madla dvířek

1. Odstraňte dvě krytky šroubů (1).
2. Vyšroubujte dva šrouby (2).
3. Vyjměte madlo dvířek (3).

Madlo dvířek je vyjmuté.

4.2.2 Montáž madla dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna Easy opening handle

Speciální nástroje:

Šroubovák Phillips PH2

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.

4.3.1 Vyjmutí Easy opening handle

▶ 1. Odstraňte kryt Easy opening handle (1).

1. Vyšroubujte dva šrouby (2).

Easy opening handle je odstraněné.

4.3.2 Montáž Easy opening handle

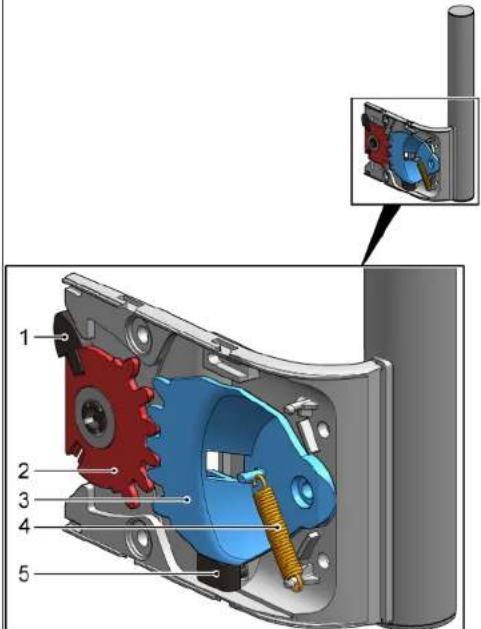

Mechanismus Easy opening handle musí být před montáží správně seřízený.

Na obrázku je znázorněno správné uspořádání táhla (1), ozubeného kvadrantu (2) a (3), pružiny (4) a dorazu (5) pro levostrannou montáž dvířek.

i

Uspořádání jednotlivých komponentů Easy opening handle pro pravostrannou montáž je popsáno v dokumentu „Návod k montáži“.

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna horního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

4.4.1 Odstranění závěsu dvířek

Oprava

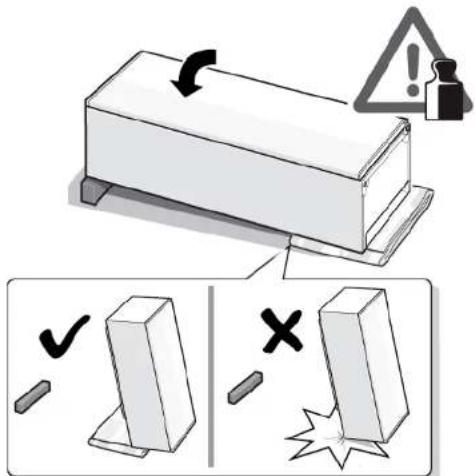

1. Položte spotřebič na zadní stranu.

1. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte horní závěs (2).

→ Horní závěs dvířek je vyjmutý.

4.4.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna horního závěsu dvířek (dvířka s ukazatelem)

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
  ▶ Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

VÝSTRAHA

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.

Oprava

4.5.1 Odstranění závěsu dvířek

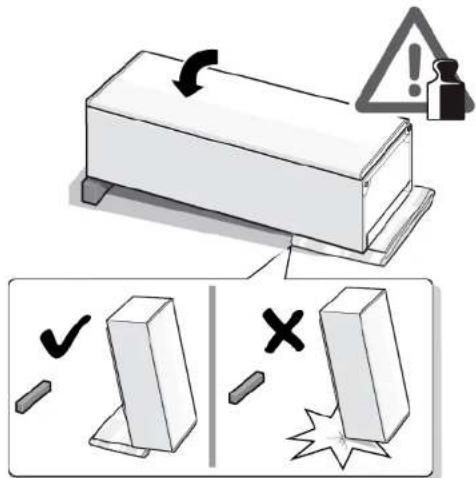

1. Položte spotřebič na zadní stranu.

1. 1. Na obou stranách stiskněte kryt horního závěsu (1).

2. Vysuňte kryt horního závěsu (2).

3. Odstraňte kryt horního závěsu (3).

1. 1. Odstraňte kryt kabelové skříně (1).

2. Odstraňte ochranu kabelu (2)

3. Odpojte elektrické připojení (3).
4. Vyšroubujte dva šrouby (4).
5. Vyjměte horní závěs (5).

Horní závěs dvířek je vyjmutý.

4.5.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna dolního závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
Spotřebič leží na zadní straně.

√ Horní závěs je vyjmutý.→68

4.6.1 Výměna dolního závěsu dvířek

1. Odstraňte dvířka.

1. 1. Vyšroubujte šrouby (1).

2. Vytočte spodní závěs (2).

3. Vyjměte spodní závěs (3).

Spodní závěs je vyjmutý.

Oprava

4.6.2 Montáž spodního závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.7.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.7.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna držáku na láhve

Požadavek:

Dviřka jsou otevřená.

4.8.1 Vjymutí držáku na láhve

▶ Vytáhněte držák na láhve.

Držák na láhve je vyjmutý.

4.8.2 Montáž držáku na láhve

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.9.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.9.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.10 Výměna nastavitelné dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.10.1 Výjmutí nastavitelné dveřní přihrádky

Posuňte výškově stavitelnou dveřní přihrádku nahoru, aby se uvolnila z držáku.

Nastavitelná dveřní přihrádka je vyjmutá.

4.10.2 Montáž nastavitelné dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.11 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.11.1 Vyjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.11.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.12 Výměna výsuvného zásobníku

Požadavek:

Dviřka jsou otevřená.

4.12.1 Výjmutí výsuvného zásobníku

1. Úplně vytáhněte výsuvný zásobník.
2. 1. Stiskněte západku na kolejníci výsuvného zásobníku směrem dolů (1).
3. Vyjměte výsuvný zásobník (2)

Výsuvný zásobník je vyjmutý.

4.12.2 Montáž výsuvného zásobníku

▶ Montáž provedte v opačném sledu.

Oprava

4.13 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.13.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu

1. Z příčky vyjměte skleněnou desku.

1. Vyjměte výsuvný zásobník.→78

2. Vytáhněte příčku dopředu.

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do stra-

ny

Víko zásobníku na ovoce a zeleninu je vyjmuté.

4.13.2 Montáž příčky a víka zásobníku na ovoce a zeleninu

▶ Montáž proved'te v opačném sledu.

Oprava

4.14 Výměna LED horního osvětlení

Speciální nástroje:

Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dviřka jsou otevřená.
√ Homí vnitřní kování je vyjmuto.

4.14.1 Vyjmutí LED osvětlení

1. Posuňte LED osvětlení k levé straně.

Elektrické připojení LED osvětlení je odpojené.

1. Uvolněte háky LED osvětlení.

1. Odstraňte LED osvětlení jeho posunutím dopředu.

LED osvětlení je vyjmuté.

4.14.2 Montáž horního LED osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička

i O tomto dokumente.... 509

1.1 Dôležité informácie 509
1.1.1 Účel 509

1.2 Vysvetlenie symbolov 509

1.2.1 Úrovne nebezpečenstva.... 509

1.2.4 Všeobecné symboly 510

Bezpečnost'...... 511

2.1 Všeobecné bezpečnostné pokyny 511

2.1.1 Všetky domáce spotrebiče....511

4.4.2 Montáž závesu dvierok....520

4.5.2 Montáz závesu dvierok.... 523

4.11 Výmena nádoby na ovocie a zeleninu 530

4.11.1 Odobratie nádoby na ovocie a zeleninu 530

4.11.2 Montáž nádoby na ovocie a zeleninu 530

4.13 Výmena priehradky a krytu nádoby na ovocie a zeleninu.... 532

4.13.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 532

4.13.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu.... 532

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2021-03-09_9001631450 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 510 z 639

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Dverová úchytka je odobrata.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

1. Odskrutkujte dve skrutky (2).

- Pri montáži postupujte v opačnom poradi krokov demontáže.

Oprava

1. 1. Odskrutkujte dve skrutky (1).
2. Odoberte horný záves (2).

4.4.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

1. 1. Odoberte kryt priestoru na káble (1).

2. Odoberte ochranu kábla (2).

3. Odpojte elektrické pripojenie (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves (5).

4.5.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.11 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.11.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Výsuvná nádoba je odobratá.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.13.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

Elektrické diely má opravovat kvalifikovný elektrikár.

Elektrické pripojenie LED svetla je odpojené.

1. Uvolnite háčiky LED svetla.

1. Presuňte LED svetlo posunutím dopredu.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.

PREVIDNO
