| Typ produktu | Podnikový notebook |
| Barva skříně | Stříbro-černá |
| Rozměry (š. x h. x v.) | 330 x 274 x 43 mm |
| Hmotnost | Cca 3,0 kg |
| Procesor | Intel Pentium 4-M až 2,4 GHz |
| Paměť RAM | 256 MB - 1 GB (max 2 GB) |
| Pevný disk | 20-40 GB (ATA-100) |
| Displej | 15palcový TFT XGA (1024x768) nebo SXGA+ (1400x1050) |
| Grafická karta | ATI Mobility Radeon 7500 (32-64 MB VRAM) |
| Optická mechanika | CD-RW/DVD-ROM combo |
| Porty | 2x USB 2.0, 1x VGA, 1x DVI, 1x IEEE 1394 (FireWire), 1x modem RJ-11, 1x Ethernet RJ-45, 2x audio (sluchátka/mikrofon), 1x LPT (paralelní) |
| Baterie | Lithium-iontová 6článková, cca 3 hodiny provozu |
| Napájecí adaptér | 65 W (vstupní napětí 100-240 V AC) |
| Operační systém | Windows XP Professional (výchozí) |
| Speciální funkce | Modul TPM (Trusted Platform Module), čtečka otisků prstů (volitelně), dokovací konektor |
| Údržba a čištění | Otírejte měkkým suchým hadříkem; vyhýbejte se tekutinám; nepoužívejte rozpouštědla |
| Bezpečnost | Zámek Kensington, heslo BIOS a systémové heslo, zámek na kabel |
| Náhradní díly a opravitelnost | Baterie, napájecí adaptér, pevný disk, paměť RAM, klávesnice, ventilátor – možná výměna uživatelem |
| Obecné informace | Model Latitude C840 značky Dell, rok výroby cca 2002-2004, určený pro kancelářskou a mobilní práci |
Často kladené otázky - Latitude C840 DELL
Dotazy uživatelů ohledně Latitude C840 DELL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Notebook ve formátu PDF zdarma! Najděte svůj návod Latitude C840 - DELL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Latitude C840 značky DELL.
NÁVOD K OBSLUZE Latitude C840 DELL
Poznámky, upozornění a výstrahy
POZNÁMKA: POZNÁMKA obsahuje důležité informace, které vám pomohou počítač lépe využívat.
UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na možnost poškození hardwaru nebo ztráty dat a sděluje vám, jak se problému vyhnout.
POZOR: Odstavec uvozený slovem POZOR označuje možnost poškození majetku, zranění či smrtelného úrazu.
Zkratky a značky
Úplný seznam zkratek a značek naleznete v uživatelské příručce (podle operačního systému bud' poklepejte na ikonu User's Guide (Uživatelská příručka) na pracovní ploše nebo klepněte na tlačítko Start, klepněte na položku Help and Support Center (Nápověda a odborná pomoc), klepněte na položku User and System Guides (Uživatelské příručky a příručky k zařízení) a klepněte na položku User's Guide (Uživatelská příručka)).
Informace v tomto dokumentu se mohou měnit bez předchozího upozornění. © 2002-2003 Dell Computer Corporation. Všechna práva vyhrazena
Jakákoli reprodukce bez písemného svolení společnosti Dell Computer Corporation je přísně zakázána.
Ochranné známky použité v textu: Dell, logo DELL, Latitude, TrueMobile a AccessDirect jsou ochranné známky společnosti Dell Computer Corporation; Microsoft a Windows jsou registrované ochranné známky společnosti Microsoft Corporation.
Jiné ochranné známky a obchodní názvy případně použité v tomto dokumentu mohou odkazovat na subjekty držící práva k těmto známkám a názvy jejich výrobků. Společnost Dell Computer Corporation odmítá vlastnické zájmy k ochranným známkám a obchodním názvům mimo svých vlastních.
Model PP01X
POZOR: Bezpečnostní pokyny 29
Obecné 29
Napájení 30
Baterie 31
Letecká doprava 32
Pokyny k elektromagnetické kompatibilitě (EMC). 32
Práce s počítačem 33
Ergonomické zásady při práci s počítačem ..... 34
Práce uvnitř počítače 34
Ochrana před elektrostatickými výboji 35
Likvidace baterií 35
Získání informací a podpory 36
Instalace počítače 38
Váš počítač 40
Pohled zepředu 40
Pohled zleva 41
Pohled zprava 42
Pohled zezadu 43
Pohled zdola 44
Vyjmutí baterie 45
Instalace baterie 45
Diagnostika počítačů Dell 45
Právní předpisy 47
POZOR: Bezpečnostní pokyny
Následující bezpečnostní pokyny slouží k zajištění bezpečnosti osob a k ochraně počítače a pracoviště před možným poškozením.
Obecné
- Nejste-li školeným servisním technikem, nepokoušejte se počítač opravovat vlastními silami. Vždy postupujte důsledně podle pokynů pro instalaci.
- Pokud je před napájecím adaptérem prodlužovací kabel, zkontrolujte, zda celkový proud odebíraný zařízeními připojenými k prodlužovacímu kabelu nepřekračuje povolenou hodnotu.
- Dejte pozor, aby se do větracích ani jiných otvorů počítače nedostaly žádné předměty. Mohlo by dojít ke zkratu vnitřních součástí a následnému požáru nebo úrazu elektrickým proudem.
- Zapnutý počítač neponechávejte v prostředí s nedostatečným prouděním vzduchu, například v obalu nebo v zavřené aktovce. Při nedostatečném proudění vzduchu hrozí poškození počítače nebo požár.
- Počítač nepoužívejte v blízkosti radiátorů a jiných zdrojů tepla. Také neblokujte větrací otvory. Pod počítač nepokládejte volné papíry. Počítač neumist'ujte do uzavřených výklenků ani na postel, pohovku, koberec či deku.
- Při napájení počítače nebo nabíjení baterie umístěte napájecí adaptér na místo s pohybem vzduchu, například na stůl nebo na podlahu. Nezakrývejte ho papíry ani jinými předměty znemožňujícími chlazení. Adaptér nepoužívejte v obalu.
- Adaptér se při běžném provozu počítače může značně zahřát. Při manipulaci s adaptérem za provozu nebo bezprostředně po jeho ukončení postupujte opatrně.
- Při práci nepokládejte přenosný počítač na dlouhou dobu přímo na nechráněnou kůži. Teplota povrchu základny při běžném provozu roste (zvláště při napájení ze sítě). Trvalý kontakt s kůží může způsobit nepříjemné pocity a případně i spáleniny.
- Počítač nepoužívejte ve vlhkém prostředí, například v blízkosti vany, dřezu či bazénu, ani ve vlhkém suterénu.
- Pokud váš počítač obsahuje integrovaný nebo přídavný modem (PC Card), odpojte před bouřkou kabel modemu, aby nedošlo k úrazu elektrickým proudem po přenesení blesku telefonním vedením.
POZOR: Bezpečnostní pokyny (pokračování)
• Pro zamezení riziku úrazu elektrickým proudem nepřipojujte ani neodpojujte kabely a zařízení neopravujte ani nekonfigurujte během bouřky. Počítač nepoužívejte za bouřky jinak než po odpojení všech kabelů a při napájení z baterie.
- Pokud váš počítač obsahuje modem, musí mít kabel modemu minimální průřez vodičů 26 AWG (0,13 mm ^2 ) a modulární zástrčku RJ-11 splňující normy FCC.
- Pred otevřením krytu pamět'ových modulů nebo modemu ve spodní části počítače odpojte všechny kabely z konektorů a odpojte telefonní kabel.
- Je-li v počítači konektor RJ-11 pro modem i sít'ový konektor RJ-45 (tyto konektory vypadají podobně), zapojujte telefonní kabel do konektoru RJ-11 a nikoli do konektoru RJ-45.
- Karty PC Card mohou být za provozu velmi teplé. Při vyjímání karet PC Card po dlouhém používání postupujte opatrně.
- Před čištěním odpojte počítač ze zásuvky. Počítač čistěte měkkým hadříkem navlhčeným vodou. Nepoužívejte tekuté čisticí prostředky ani spreje. Ty mohou obsahovat hořlavé látky.
Napájení
- Používejte pouze adaptér dodávaný společností Dell, schválený pro použití s tímto počítačem. Použití jiného adaptéru může způsobit požár nebo výbuch.
- Před připojením počítače do zásuvky zkontrolujte, zda napětí a frekvence zdroje souhlasí s hodnotami uvedenými na adaptéru.
- Chcete-li počítač odpojit od všech zdrojů napájení, vypněte počítač, odpojte napájecí adaptér ze zásuvky a vyjměte všechny baterie nainstalované v zásuvce pro baterie a v modulární jednotce.
- Napájecí kabely adaptéru a periferních zařízení zapojujte do řádně uzemněného zdroje napájení, abyste předešli úrazu elektrickým proudem. Tyto napájecí kabely mohou mít třívodičové zástrčky zajišt'ující uzemnění. Nepoužívejte adaptéry zástrček ani neodstraňujte zemnicí kolík. Používáte-li prodlužovací kabel, použijte vhodný dvojvodičový nebo třívodičový typ odpovídající napájecímu kabelu adaptéru.
POZOR: Bezpečnostní pokyny (pokračování)
- Zkontrolujte, zda na kabelu napájecího adaptéru nic neleží a zda kabel není umístěn tak, že by o něj mohl někdo zakopnout nebo na něj stoupnout.
- Používáte-li prodlužovací kabel s více zásuvkami, zapojujte napájecí kabel adaptéru opatrně. Některé zásuvky prodlužovacích kabelů umožňují nesprávné zapojení zástrčky. Nesprávné zapojení zástrčky napájení může způsobit trvalé poškození počítače, úraz elektrickým proudem či požár. Zkontrolujte, zda se zemnicí kolík zástrčky zasouvá do odpovídajícího zemnicího kontaktu prodlužovacího kabelu.
Baterie
- Používejte pouze baterie Dell schválené pro použití s tímto počítačem. Používání jiných typů může zvýšit riziko požáru či výbuchu.
- Baterie nepřenášejte v kapse, kabelce ani na jiném místě, kde by kovové předměty (například klíče nebo sponky) mohly zkratovat svorky baterie. Vznikající velký proud může vyvolat extrémně vysoké teploty a způsobit poškození baterie, požár či popáleniny.
- Při nesprávném zacházení s bateriemi hrozí popálení. Baterie nerozebírejte. S poškozenými nebo prosakujícími bateriemi zacházejte zvláště opatrně. Je-li baterie poškozena, může z článků unikat elektrolyt, který způsobuje zranění.
- Baterie udržujte mimo dosah dětí.
- Počítač ani baterie neskladujte ani neponechávejte v blízkosti zdrojů tepla jako jsou radiátory, krby, kamna, elektrické přímotopy nebo jiná zařízení, ani je jinak nevystavujte teplotám vyšším než 60°C. Přehřáté baterie mohou vybuchnout nebo z nich může unikat horký plyn či kapalina. Hrozí tak nebezpečí požáru.
- Baterie z počítače nevyhazujte do ohně ani s běžným domovním odpadem. Mohly by vybuchnout. Použité baterie zlikvidujte podle pokynů výrobce nebo požádejte o pokyny místní úřad pro nakládání s odpady. Vybité či poškozené baterie zlikvidujte bez zbytečného odkladu.
POZOR: Bezpečnostní pokyny (pokračování)
Letecká doprava
- Provoz počítačů Dell na palubách letadel mohou usměrňovat některé předpisy letecké organizace FAA a omezení přepravců. Takové předpisy mohou na palubě letadel například zakazovat používání osobních elektronických zařízení, která jsou schopna řízeně přenášet radiové frekvence nebo jiné elektromagnetické signály.
– Těmto omezením nejlépe vyhovíte, když před nástupem do letadla vypnele na přenosném počítači Dell zařízení jako je Dell TrueMobile™ nebo jiné zařízení pro bezdrátovou komunikaci (pokud je jím počítač vybaven), a dále se budete řídit pokyny letového personálu týkajícími se takových zařízení.
– Používání osobních elektronických zařízení, například přenosných počítačů, může být na palubě zakázáno během kritických fází letu, tedy při startu a přistání. Některé letecké společnosti mohou kritickou fázi letu definovat jako veškerou dobu, kdy se letadlo nachází pod letovou hladinou 3 050 m (10 000 stop). Dodržujte pokyny leteckých společností týkající se používání osobních elektronických zařízení.
Pokyny k elektromagnetické kompatibilitě (EMC)
Používejte stíněné kabely, které zajišťují dodržení příslušné klasifikace EMC v daném prostředí. Kabel pro paralelní tiskárny můžete získat od společnosti Dell. Kabel můžete objednat na webovém serveru společnosti Dell na adrese www.dell.com.
Statická elektrina může ohrozit elektronické součástky uvnitř počítače. Před dotykem elektronických součástí uvnitř počítače (například paměťového modulu) vybijte statickou elektrinu ze svého těla, aby jejím působením nedoslo k poškození součástek. Statickou elektrinu můžete vybít dotykem nenatřeného kovového povrchu V/V panelu počítače.
Práce s počítačem
Dodržováním následujících bezpečnostních pokynů chraňte počítač před poškozením:
- Počítač před zahájením práce umístěte na rovný povrch.
- Pri cestách neodbavujte počítač jako zavazadlo. Počítač můžete poslat rentgenovým bezpečnostním zařízením, ale nikdy ho nepronášejte detektorem kovů. Pokud počítač odbavujete jako příruční zavazadlo, mějte připravenu nabitou baterii, abyste ho mohli na požádání zapnout.
- Pokud máte při cestování vyjmutý pevný disk, zabalte ho do nevodivého materiálu, například do látky nebo papíru. Pokud disk odbavujete jako příruční zavazadlo, připravte se na možnost, že ho budete muset nainstalovat do počítače. Pevný disk můžete poslat rentgenovým bezpečnostním zařízením, ale nikdy ho nepronášejte detektorem kovů.
- Při cestách neodkládejte počítač do úložných prostorů nad hlavou, kde by mohl klouzat. Počítač nepouštějte na zem ani nevystavujte mechanickým otrésům.
- Chraňte počítač, baterie a pevný disk před nepříznivými vlivy prostředí, jako jsou nečistoty, prach, potraviny, kapaliny, teplotní extrémy a dlouhodobé vystavení slunečnímu záření.
- Při přemist'ování počítače mezi prostředími s velkými rozdíly teplot či vlhkosti může na počítači nebo v počítači vzniknout kondenzační vlhkost. Ta může počítač poškodit. Před uvedením počítače do provozu vyčkejte, než se vzniklá vlhkost vypaří.
UPOZORNĚNÍ: Pokud počítač přemist'ujete z chladného prostředí do teplejšího nebo z velmi teplého prostředí do chladnějšího, vyčkejte před zapnutím, než se počítač aklimatizuje na teplotu místnosti.
- Při odpojování vytahujte kabely za konektor nebo za příslušné očko, nikdy netahejte za kabel. Konektory vytahujte rovně, abyste neohnuli vývody. Před připojováním kabelu zkontrolujte, zda jsou oba konektory správně orientovány a nasazeny.
- Se součástmi zacházejte opatrně. Součástky, například pamět'ové moduly, držte za hrany, nikoli za vývody.
- Při vyjímání pamět'ového modulu ze základní desky nebo při odpojování periferního zařízení vypněte počítač, odpojte kabel napájecího adaptéru, vyjměte všechny baterie nainstalované v zásuvce pro baterie a v modulární jednotce a vyčkejte nejméně 5 sekund. Zabráníte tak možnému poškození základní desky.
Práce s počítačem (pokračování)
- Displej čistěte měkkým čistým hadříkem a vodou. Vodu naneste na hadřík a stírejte jím displej shora dolů. Displej poté rychle osušte a udržujte ho v suchu. Dlouhodobé působení vlhkosti může displej poškodit. Displej nečistěte běžně dostupnými čisticími prostředky na sklo.
- Při namočení nebo poškození počítače postupujte podle pokynů uvedených v částech „Když se do počítače dostane voda“ a „Když počítač spadne nebo je poškozen“ v e l e k t r o ruživatelské příručce. Pokud provedete tyto postupy a zjistíte, že počítač nefunguje správně, obrat'te se na společnost Dell (příslušné kontaktní informace naleznete v uživatelské příručcek po čítači).
Ergonomické zásady při práci s počítačem
POZOR: Nesprávné nebo dlouhodobé používání klávesnice může vést k újmě na zdraví.
POZOR: Dlouhodobé sledování obrazovky nebo externího monitoru může namáhat zrak.
Pro své pohodlí a zachování produktivity práce dodržujte při nastavování počítače a práci s ním ergonomické pokyny uvedené v uživatelské příručce.
Práce uvnitř počítače
Před vyjímáním či instalací pamět'ových modulů, adaptérů Mini PCI nebo modemu použijte následující postup:
UPOZORNĚNÍ: Jediný případ, kdy můžete zasahovat dovnitř počítače, je instalace pamět'ových modulů, adaptéru Mini PCI nebo modemu.
UPOZORNĚNÍ: Při vyjímání pamět'ového modulu, adaptéru Mini PCI nebo modemu ze základní desky nebo při odpojování periferního zařízení vyčkejte po vypnutí počítače nejméně 5 sekund. Zabráníte tak možnému poškození základní desky.
1 Vypněte počítač a vypněte všechna připojená zařízení.
2 Odpojte počítač a zařízení ze zásuvek. Zabráníte tak riziku úrazu elektrickým proudem. Od počítače odpojte i všechny telefonní a komunikační linky.
Práce s počítačem (pokračování)
3 Ze zásuvky pro baterii vyjměte hlavní baterii. Je-li použita, vyjměte také druhou baterii z modulární jednotky.
4 Uzemněte se dotykem nenatřeného kovového povrchu v zadní části počítače.
Během práce se pravidelně dotýkejte nenatřené kovové plochy, abyste vybili statickou elektrinu, která by mohla poškodit vnitřní součásti počítače.
Ochrana před elektrostatickými výboji
Statická elektrina může ohrozit elektronické součástky uvnitř počítače. Před dotykem elektronických součástí uvnitř počítače (například pamět'ového modulu) vybijte statickou elektrinu ze svého těla, aby jejím působením nedoslo k poškození součástek. Statickou elektrinu můžete vybit dotykem nenatřeného kovového povrchu v zadní části počítače.
Během další práce uvnitř počítače se opakovaně dotýkejte nenatřeného kovového povrchu v zadní části počítače, abyste dokonale vybili elektrostatický náboj, který mohlo akumulovat vaše tělo.
Poškození elektrostatickým výbojem můžete zabránit také následujícím postupem:
- Pri vybalování nevyjimejte citlivé součásti z antistatického obalu, dokud nejste připravení na instalaci. Než otevřete antistatický obal, vybijte elektrostatický náboj z těla.
- Při přepravě nejprve citlivé součásti uložte do antistatické nádoby nebo obalu.
- Se všemi citlivými součástmi pracujte na pracovišti chráněném před statickou elektrinou. V případě potřeby používejte antistatické podložky na podlahu a pracovní plochu.
Likvidace baterií
Váš počítač používá lithium iontovou baterii a záložní baterii NiMH. Pokyny k výměně lithium iontové baterie v počítači naleznete v části „Práce s bateriemi“ v uživatelské příručce Dell. Baterie NiMH má velmi dlouhou životnost a je velmi pravděpodobné, že ji nikdy nebudete muset vyměňovat. Pokud by však přesto bylo třeba ji vyměnit, musí tak učinit oprávněný servisní technik. Baterie nelikvidujte jako domovní odpad. Informace o nejbližší sběrně starých baterií vám poskytne nejbližší podnik zabývající se likvidací odpadů.
Získání informací a podpory
V následující tabulce jsou uvedeny zdroje podpory společnosti Dell. Další zdroje informací mohou být dodány s počítačem.
Zdroje a nástroje podpory
Zdroj informací Obsah Práce se zdrojem
 | Uživatelské příručky k počitači a zařizením | Podle používaného operačního systému bud' poklepejte na ikonu Uživatelské příručky na pracovní ploše nebo klepněte na tlačítko Start a vyberte položku Nápověda a odborná pomoc. Počitač zobrazí dokumentaci uloženou na pevném disku.V ní získáte informace o následujících oblastech:Práce spočitačemKonfigurace systémuOdstraňování a instalace součástíInstalace a konfigurace softwaruDiagnostika problémůTechnické údajeZískání technické podpory |
| [Uživatelské příručky | ||
 | Disk CD Drivers and Utilities s ovladači a pomocným programovým vybavenímDiagnostika počitačů DellO v l a d a čePomocné programyDokumentace k počitači a zařizením | Prohlédněte si hlavní nabídku kompaktního disku Drivers and Utilities s ovladači a pomocnými programy, který jste obdrželi s počitačem. V rozevírací nabídce vyberte položky odpovídající vašemu počitači.Dokumentace a ovladače jsou v počitači nainstalovány již při odeslání ze společnosti Dell. Tento disk CD umožňuje přístup k dokumentaci, přeinstalování ovladačů a spuštění diagnostických nástrojů.Další informace naleznete v uživatelské příručce k počí tač i. |
  | Servisní a registrační nálepkyKód pro expresní servis asérie servisních kódůČíslo výrobku (také nazývané identifikátor produktu nebo certifikát pravosti [Certificate of Authenticity, COA]) | Kód pro expresní servis a série servisních kódů jsou jednostvačními identifikátory počitače DellTM.Císlo výrobku (neboli identifikátor produktu) pořebujete k dokončení instalace operačního systému. |
Zdroj informací Obsah Práce se zdrojem
POZNÁMKA: Na disku CD Operating Systemnemusi být umístěny nejnovějsí ovladače pro váš počítač. Při přeinstalování operačního systému použijte disk CD Drivers and Utilities a nainstalujte z něj ovladače pro zařízení dodaná s počítačem.
support.dell.com
Webový server Dell | Support
- Častokladenéo
• Stahování progr počítač - dokumentace
- Diskuse ovašem
• Databázesmožn vyhledávání
Přejděte na server support.dell.com a v y p l n t e jednotázovou registraci
a obecnou pápovědu k práci s počítačem, instalaci a rešení problémů (Ask Dudley, Dell Knowledge Base),
- přístup k dokumentaci k počítači a zařízení (Dell Documents),
- přístup k nejnovějším verzím ovladačů pro váš počitač (Downloads for Your Dell),
- přístup k diskusím s ostatními zákazníky a technickými odborníky společnosti Dell (Dell Talk),
- seznam odkazů na primární prodejce společnosti Dell.
Webový server Dell Premier Support
• Stav servisních
- Nejpodrobnější technické informace k výrobkům
- Častokladenéotázky k jednotlivým výrobkům
- Přizpůsobenéservisníkódy
- Podrobnosti o konfiguraci systémů
Přejděte na adresu premiersupport.dell.com:
Webový server Dell Premier Support je přizpůsoben pro zákazníkyí z komerční, státní a vzdělávací sféry.
Tato služba nemusí být k dispozici ve všech oblastech.

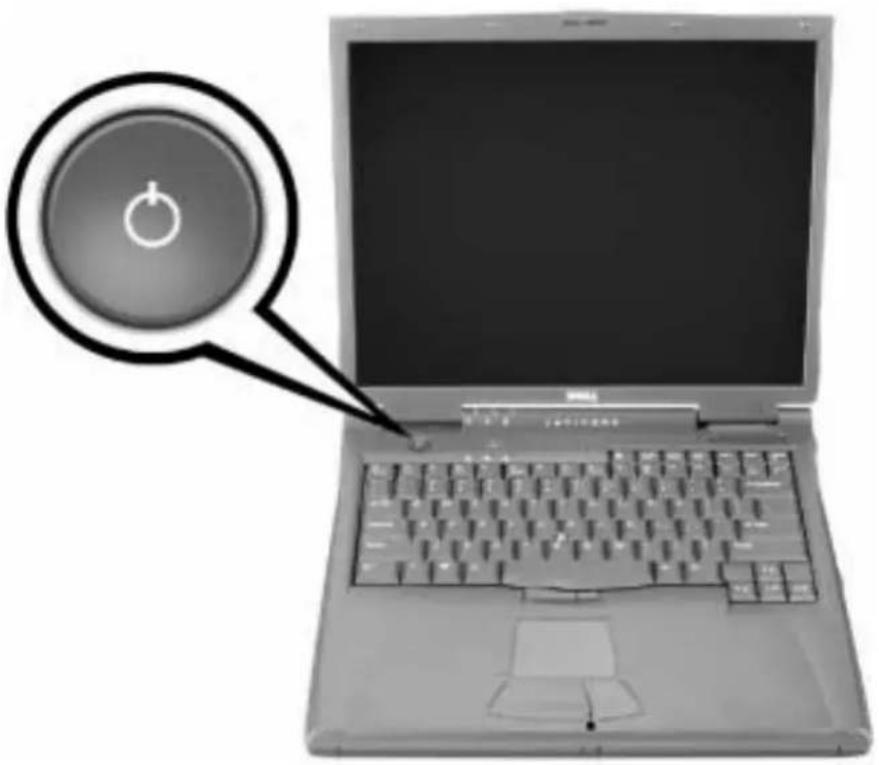

Instalace počítače
1 Rozbalte krabici s príslušenstvím.
2 Obsah krabice s příslušenstvím budete používat při instalaci počítače.
V krabici s příslušenstvím je i dokumentace a objednaný software či doplňkový hardware (například karty PC Card, jednotky a baterie).

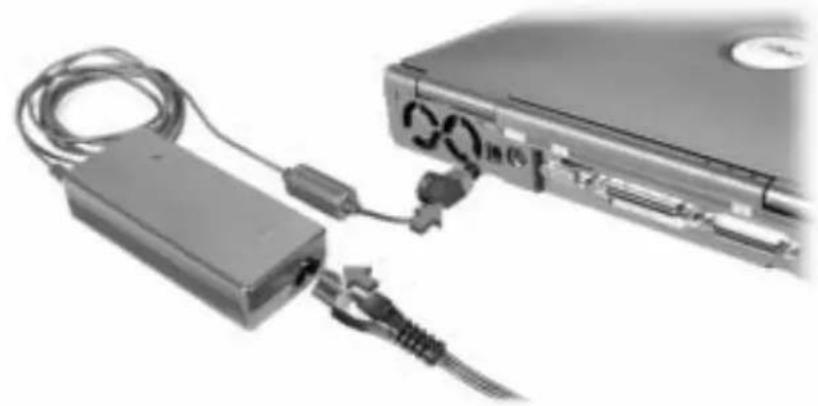

3 Ke konektoru napájení a do zásuvky připojte napájecí adaptér.
Připojení napájecího adaptéru
POZNÁMKA: Počítač nevkládejte do základnové stanice, dokud ho nejméně jednou nezapnete a nevypnete.
POZOR: Nezakrývejte větrací otvory, dejte pozor, aby se do nich nedostaly žádné předměty, a zabraňte shromažďování prachu v nich. Pokud se těmito pokyny nebudete řídit, hrozí poškození počítače nebo požár.

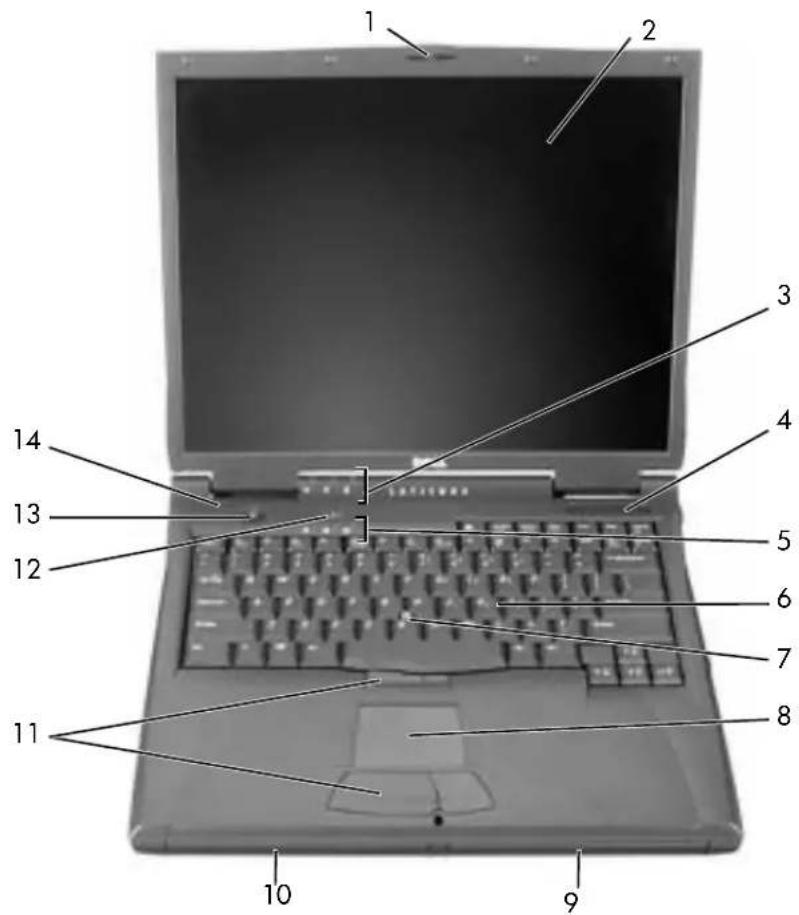

| 1 | západka displeje | 8 | dotyková podložka |
| 2 | obrazovka 9 zásuvka pro baterii | ||
| 3 | kontrolky zařízení | 10 | modulární jednotka |
| 4 | větrací otvor | 11 | tlačítka pro tyčinku a dotykovou podložku |
| 5 | kontrolky klávesnice | 12 | tlačítko DellTM AccessDirectTM |
| 6 | klávesnice 13 vypínač | ||
| 7 | tyčinka 14 mikrofon |

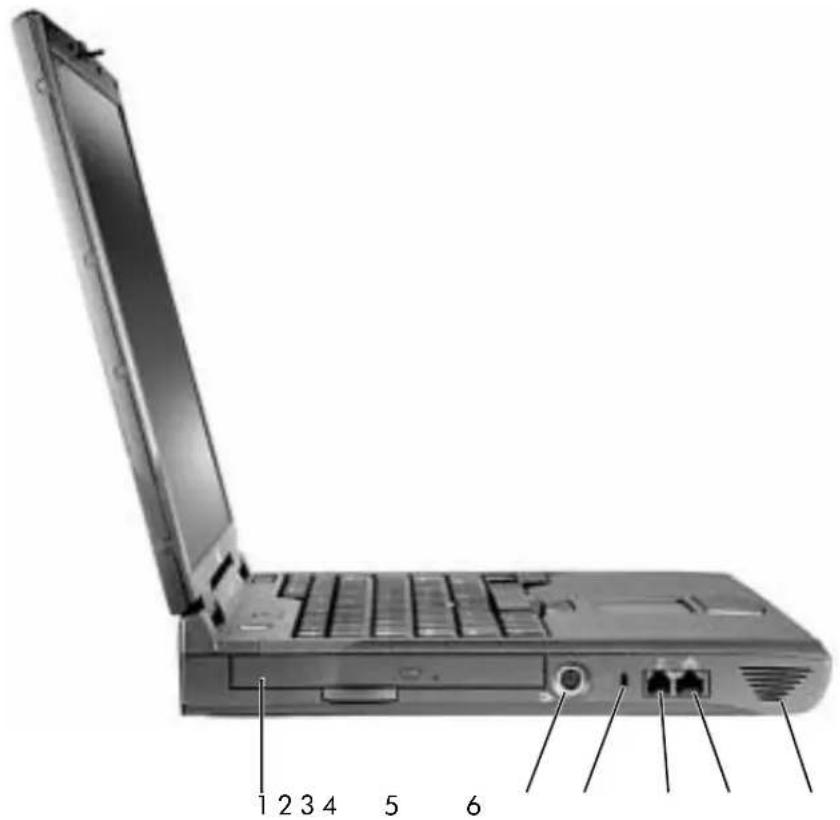

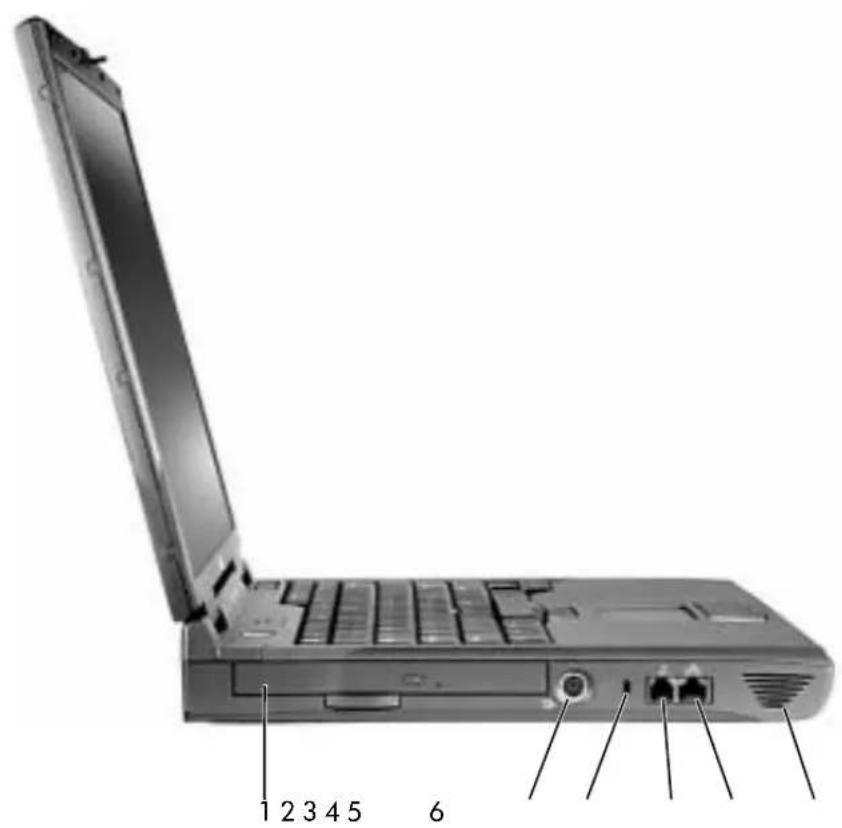

Pohled zleva
| 2 výstupní televizní konektor S-video |
| 3 bezpečnostní oko |
| 4 konektor modemu |
| 5 sit'ový konektor |
| 6 reproduktor |

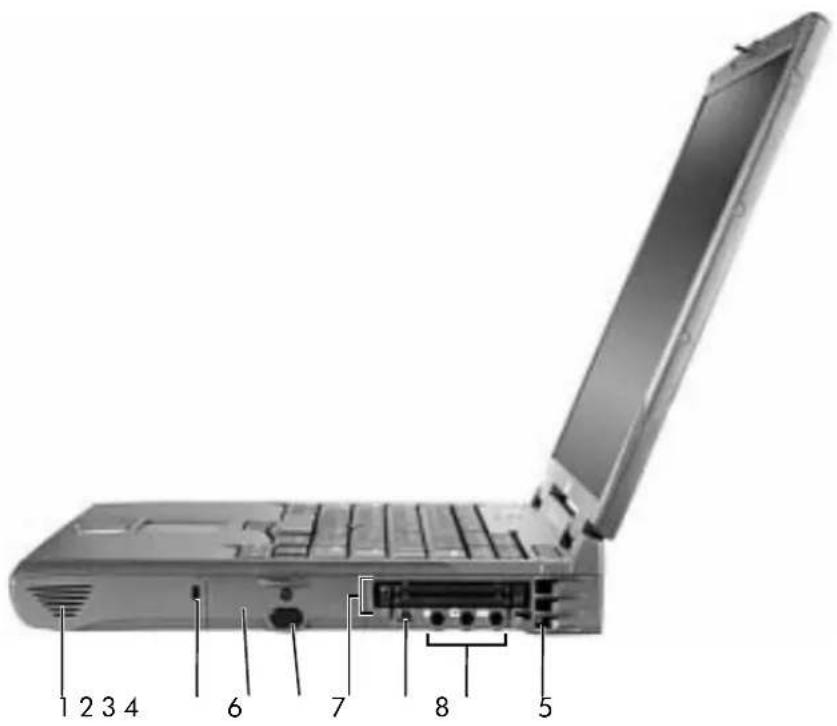

Pohled zprava
POZOR: Nezakrývejte větrací otvory, dejte pozor, aby se do nich nedostaly žádné předměty, a zabraňte shromažďování prachu v nich. Pokud se těmito pokyny nebudete řídit, hrozí poškození počítače nebo požár.
| 2 | bezpečnostní oko | 6 | konektor IEEE 1394 |
| 3 | jednolka pevného disku | 7 | konektory pro zvuk |
| 4 | infračervený snímač | 8 | větrací otvory |

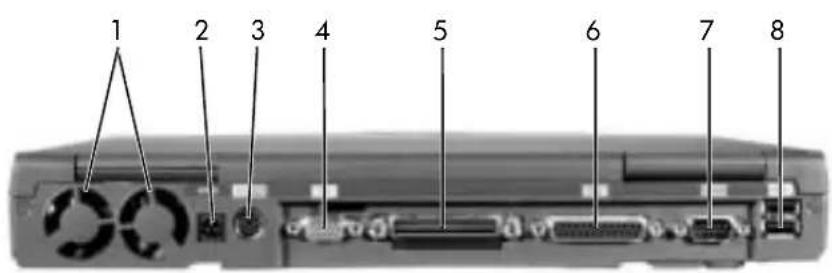

Pohled zezadu
UPOZORNĚNÍ: Při odpojování periferního zařízení vyčkejte po vypnutí počítače nejméně 5 sekund. Zabráníte tak možnému poškození počítače.
POZOR: Nezakrývejte větrací otvory, dejte pozor, aby se do nich nedostaly žádné předměty, a zabraňte shromaždování prachu v nich. Pokud se těmito pokyny nebudete řídit, hrozí poškození počítače nebo požár.
| 2 konektor napájení 6 konektor paralelního rozhraní | ||
| 3 konektor PS/2 | 7 konektor sériového rozhraní | |
| 4 konektor zobrazovacího zařízení | 8 2 konektory USB | |

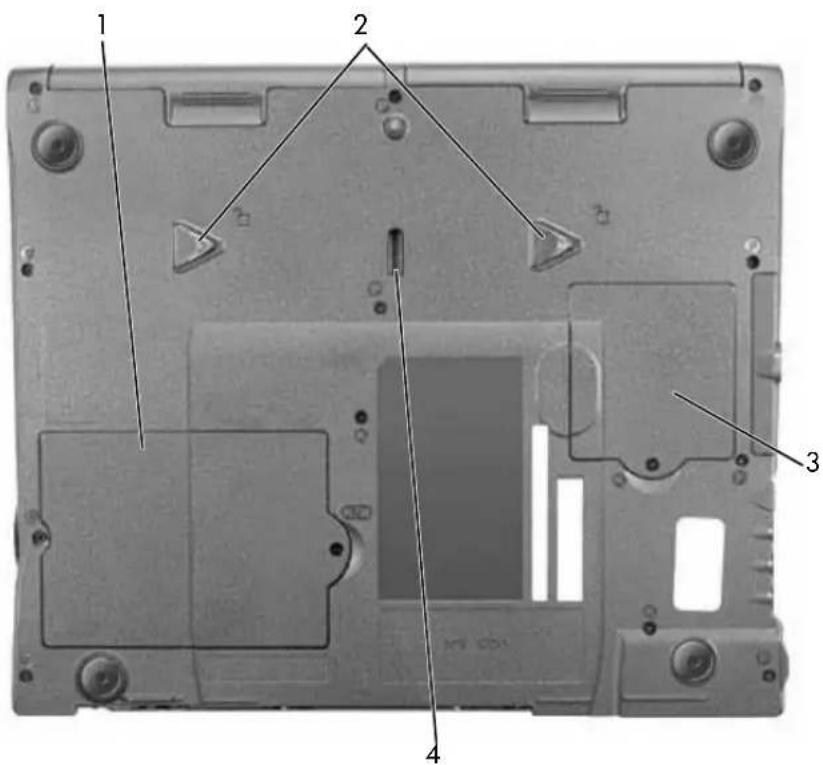

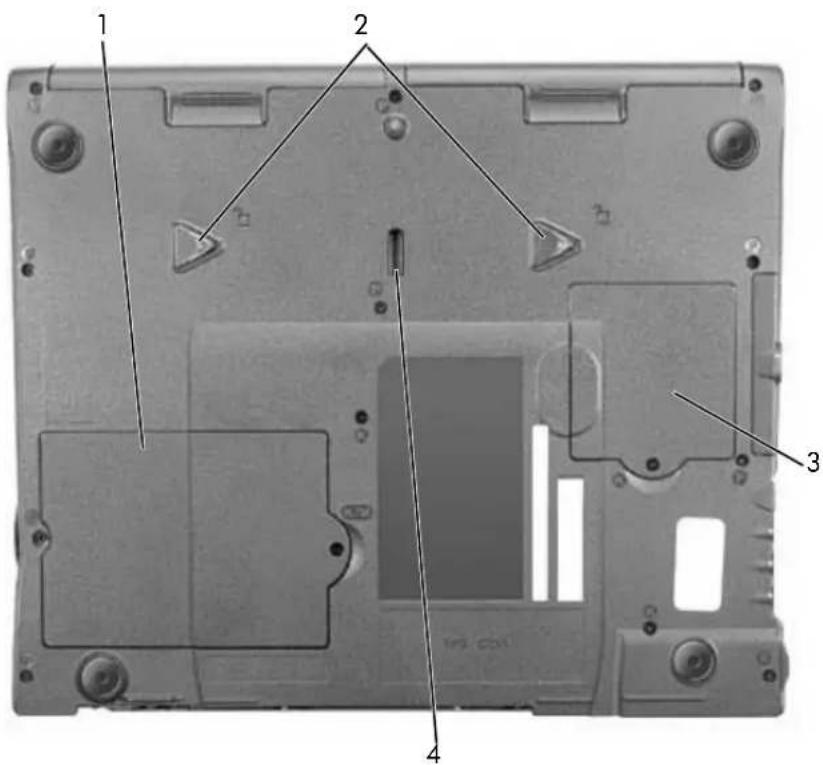

Pohled zdola
1 kryt paměťového modulu a kryt modemu
2 západky zařízení
3 kryt karty mini PCI
4 západka základnové stanice

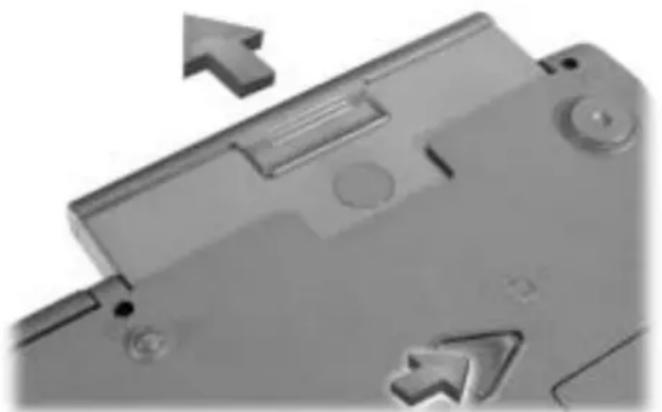

Vyjmutí baterie
UPOZORNĚNÍ: Chcete-li vyměňovat baterie v počítači v pohotovostním režimu, máte na výměnu baterie pouze přibližně 1 minutu. Po této době se počítač vypne a ztratíte veškerá neuložená data.
Před vyjmutím baterií se přesvědčte, že je počítač vypnut, v režimu úspory energie nebo připojen k elektrické zásuvce.
1 Je-li počítač vložen v základnové stanici, vyjměte ho.
2 Posuňte a podržte západku zásuvky pro baterie (nebo modulární jednotky) na spodní straně počítače a opatrně vytáhněte baterii z pozice.
Novou baterii zatlačte do zásuvky, až uslyšite zacvaknutí.
Diagnostika počítačů Dell
Společnost Dell nabízí několik nástrojů pomáhajících v případě, že počítač nepracuje podle očekávání. Informace o těchto pomocných nástrojích naleznete vuživatelské příručce.
Máte-li problém s počítačem a nejste schopni přistupovat k elektronickéuživatelské příručce, zkuste s pomocí diagnostického programu Dell Diagnostics zjistit příčinu problému a vyřešit ji. Diagnostický program naleznete na kompaktním diskuDrivers and Utilities s ovladači a nástroji dodaném s tímto počítačem.
POZNÁMKA: Diagnostický program spust'te ještě před případným vznesením dotazu na technickou podporu společnosti Dell. Výsledky diagnostických zkoušek můžete při rozhovoru s oddělením podpory potřebovat.
Diagnostický program můžete spustit následujícím postupem:
1 Do jednotky CD, CD-RW nebo DVD vložte disk CD s ovladači a pomocnými programy (Drivers and Utilities).
2 Vypněte počítač.
3 Je-li počítač vložen v základnové stanici, vyjměte ho.
4 Zkontrolujte, zda je počítač připojen do zásuvky.
5 Zapněte počítač s diskem CD Drivers and Utilitiesv jednotce CD, CD-ROM nebo DVD.
6 Jakmile se objeví obrazovka s logem společnosti Dell (před zobrazením obrazovky s logem MicrWindows®) vstupte stisknutím klávesy do konfiguračního programu systému.
POZNÁMKA: Chcete-li se po ukončení diagnostiky vrátit k aktuálnímu pořadí jednotek při zavádění operačního systému, zapište si ho.
7 V konfiguračním programu systému vyberte stránku Boot Order (Pořadí zavádění systému). Poznamenejte si, které zařízení je nastaveno jako první zařízení pro zavádění a poté nastavte následující pořadí:
- Diskette Drive (disketová jednotka)
• CD/DVD/CD-RW Drive (jednotka CD/DVD/CD-RW) - Internal HDD (vestavěný pevný disk)
8 Uložte provedené změny a stisknutím klávesy Esc ukončete konfigurační program systému. Znovu spust'te počítač, ten zavede operační systém z disku CD.
Počítač po spuštění automaticky spustí diagnostický program.
9 Po ukončení diagnostického programu vyjměte z jednotky kompaktní disk s ovladači a n á s t r Dřiviers and Utilities).
10 Jakmile se objeví obrazovka s logem společnosti Dell (před zobrazením obrazovky s logem Microsoft Windows) stiskněte klávesu F2.
11 V konfiguračním programu systému vyberte stránku Boot Order (Pořadí zavádění systému) a vrat'te původní pořadí zavádění systému.
12 Stisknutím klávesy Esc Suspend ukončete konfigurační program systému a znovu spust'te Microsoft Windows.
13 Vyjměte disk CD z jednotky CD, CD-RW nebo DVD.
Při spuštění diagnostického programu se zobrazí nejprve logo společnosti Dell a poté zpráva o zavádění diagnostického programu do paměti. Po zavedení program zobrazí nabídku diagnostiky (Diagnostics).
Chcete-li použít některou volbu této nabídky, vyberte ji a stiskněte klávesu stiskněte klávesu odpovídající zvýrazněnému písmenu dané volby.
Právní předpisy
Elektromagnetické rušení (EMI) jsou jakékoli signály nebo záření vyzařované do volného prostoru nebo vedené podél napájecích či signálových vodičů, které ohrožují funkci rádiové navigace nebo jiných bezpečnostních služeb nebo vážně snižují, zhoršují, nebo opakovaně přerušují licencované radiokomunikační služby. Radiokomunikační služby zahrnují například komerční rozhlasové vysílání AM/FM, televizi, služby mobilních telefonů, radary, řízení letového provozu, služby operátorů a osobní komunikační služby. Tyto licencované služby spolu s dalšími neúmyslnými zářiči (včetně počítačů) přispívají k elektromagnetickému prostředí.
Elektromagnetická kompatibilita (EMC) je schopnost součástí elektronických zařízení pracovat správně v daném elektronickém prostředí. Tento počítač byl konstruován a je určen k provozu v souladu s předpisy o limitních hodnotách EMI podle platných zákonných ustanovení, neexistují však žádné záruky, že se u jednotlivých instalací neobjeví rušení. Pokud zařízení způsobuje interference s radiokomunikačními službami (což lze zjistit zapnutím a vypnutím zařízení), můžete se pokusit zjednat nápravu pomocí některého z následujících opatření:
- Změňte orientaci přijímací antény.
- Přemístěte počítač vzhledem k přijímači.
- Přemístěte počítač od přijímače.
- Zapojte počítač do jiné zásuvky, aby počítač a přijímač byly připojeny k různým okruhům.
V případě potřeby se porad'te s pracovníky technické podpory společnosti Dell nebo se zkušeným televizním či rozhlasovým technikem.
Další právní předpisy naleznete v části „Právní předpisy“ v elektronické uživatelské příručce. Oddíly příslušných orgánů obsahují informace o elektromagnetické kompatibilitě a rušení nebo bezpečnostní informace pro příslušnou zemi.
VÝSTRAHA: Bezpečnostné pokyny 227
Všeobecné 227
Napájanie 228
Batéria 229
Cestovanie lietadlom 230
Inštrukcie EMC 230
Ochrana proti elektrostatickému vybitiu ..... 233
VÝSTRAHA: Bezpečnostné pokyny
- Batériu skladujte mimo dosahu detí.
Ochrana proti elektrostatickému vybitiu
Prostriedky a nástroje na získanie podpory
| 1 | západka obrazovky | 8 | dotykový panel (touch pad) |
| 2 | obrazovka 9 zásuvka na batériu | ||
| 3 | kontrolky stavu zariadenia | 10 | modulový panel |
| 4 | vetrací otvor | 11 | tlačidlá polohovacieho kolíka/dotykového panela (touch pad) |
| 5 | kontrolky stavu klávesnice | 12 | tlačidlo DellTM AccessDirectTM |
| 6 | klávesnica | 13 | tlačidlo napájania |
| 7 | polohovací kolík | 14 | mikrofón |
Pohl'ad zlava
| 2 S-Video konektor s výstupom pre TV |
| 3 zásuvka bezpečnostného kábla |
| 4 modemový konektor |
| 5 siet'ový konektor |
| 6 reproduktor |
Pohl'ad sprava
| 1 reproduktor 5 slot pre PC kartu | |||
| 2 | zásuvka bezpečnostného kábla | 6 | konektor IEEE 1394 |
| 3 | panel pre pevný disk | 7 | audiokoneklory |
| 4 | infračervený senzor | 8 | vetracie otvory |
Pohl'ad zozadu
UPOZORNENIE. Prípadnému poškodeniu počitača predidete tak, že externé zariadenie odpojite až pát' sekúnd po vypnutí počitača.
| 1 ventilátory (2) 5 dokovací konektor | ||
| 2 konektor adaptéra 6 paralelný konektor | ||
| 3 | konektor PS/2 | 7 sériový konektor |
| 4 | videokonektor | 8 konektory USB (2) |
Pohlad zospodu
1 Ak je počítač v doku, vyberte ho.
Batériu zasúvajte dnu, kým uvol'ňovacia západka neklikne.
Spustenie programu Dell Diagnostics
Diagnostický program spustíte takto:
1 Vložte disk Drivers and Utilities(Ovládače a pomôcky) do mechaniky CD, CD-RW alebo DVD.
2 Vypnite počítač.
3 Ak je počítač v doku, vyberte ho.
4 Skontrolujte, či je počítač zapojený do elektrickej zásuvky.
5 Disk CD Driver and Utilitiesnechajte v mechanike CD, CD-RW alebo DVD a zapnite počítač.
6 Stlačením klávesu f2 něd' po zobrazení obrazovky s logom Dell a pred zobrazením obrazovky s logom Microsoft ^ Windows ^ spustíte program nastavenia systému.
9 Po ukončení diagnostického programu vyberte disk Drivers and Utilities
10 Pri reštartovaní počitača stlačte kláves (F2) něd' po zobrazení obrazovky s logom Dell a pred zobrazením obrazovky s logom Microsoft Windows.
12 Stlačením klávesu ukoněte program nastavenia systému a rešartujte systém Microsoft Windows.
13 Disk CD vyberte z jednotky CD, CD-RW alebo DVD.
