Typ produktu	Vzduchový kompresor
Značka	DEWALT
Model	DPC10QTC-QS
Napájecí napětí	230 V / 50 Hz
Výkon motoru	1,75 k (1,3 kW)
Maximální tlak v nádrži	13,8 bar (200 psi)
Objem nádrže	10 L
Průtok vzduchu (výtlak)	176 l/min (6,2 cfm)
Dodávka vzduchu při 7 barech	82 l/min (2,9 cfm)
Otáčky	2450 ot./min
Hmotnost	18,8 kg
Typ krytí	IP20
Pracovní cyklus	S3-75% (2,5 min ON / 7,5 min OFF)
Teplota okolí při provozu	0°C až +35°C
Hladina hluku (LwA)	97 dB(A)
Pojistný ventil	Nastaveno z výroby, neupravovat
Regulátor tlaku	Ano, s manometrem
Vypouštění nádrže	Vypouštěcí ventil pod nádrží
Denní údržba	Zkontrolovat pojistný ventil, vypustit nádrž
Doporučené příslušenství	Pneumatické nářadí DEWALT
Záruka	Kontaktujte autorizované servisní středisko

Často kladené otázky - DPC10QTC-QS DEWALT

Jak spustit kompresor DPC10QTC-QS?

Zkontrolujte, zda napětí odpovídá údaji na výrobním štítku. Přepínač nastavte do polohy '0', připojte napájecí kabel, poté přepněte na 'I'. Kompresor pracuje automaticky.

Jak vypustit vzduchovou nádrž?

Ujistěte se, že je kompresor vypnutý a odpojený. Otevřete vypouštěcí ventil umístěný pod nádrží a nakloňte kompresor, aby veškerý kondenzát vytekl. Po vypuštění ventil uzavřete.

Co dělat, když kompresor nenastartuje?

Zkontrolujte napájecí napětí, prodlužovací kabel, jistič a pojistku. Pokud se motor přehřál, mohl se aktivovat tepelná ochrana: počkejte, až vychladne, a poté resetujte.

Jak nastavit výstupní tlak?

Otáčejte knoflíkem regulátoru ve směru hodinových ručiček pro zvýšení tlaku, proti směru pro snížení. V případě potřeby knoflík zablokujte stisknutím dolů.

Jaký je maximální tlak v nádrži?

Maximální tlak je 13,8 bar (200 psi). Nikdy tuto hodnotu nepřekračujte.

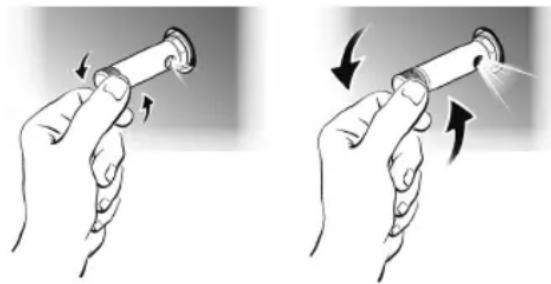

Jak zkontrolovat pojistný ventil?

Aktivujte pojistný ventil otáčením jeho matice, dokud neuslyšíte syčení vzduchu, poté jej opět utáhněte. Provádějte pravidelně pro zajištění správné funkce.

Mohu použít prodlužovací kabel s tímto kompresorem?

Ano, použijte třívodičový prodlužovací kabel s uzemněním, vhodný pro výkon. Podívejte se do tabulky v návodu pro minimální průřez v závislosti na délce.

Jak čistit kompresor?

K čištění vnějších částí použijte měkký hadřík mírně navlhčený mýdlovou vodou. Nikdy nepoužívejte rozpouštědla. Udržujte větrací mřížky čisté.

Co dělat v případě úniku vzduchu na spojích?

Naneste na spoje roztok mýdlové vody; bubliny indikují únik. Spoje mírně utáhněte. Pokud únik přetrvává, kontaktujte autorizované servisní středisko.

Kde najít náhradní díly?

Používejte pouze originální náhradní díly DEWALT. Kontaktujte místního prodejce nebo autorizované servisní středisko.

NÁVOD K OBSLUZE DPC10QTC-QS DEWALT

(překlad originálu) 161

Přečtěte si tento návod k obsluze:

Tento návod k obsluze je třeba si pečlivě přecíst před nastavením do polohy, provozem nebo nastavováním kompresoru je.

Bezpečnostní pokyny a návod k obsluze si uschovejte pro budoucí použití! Pokud elektrický nástroj předáváte jiné osobě, přiložte k němu tyto dokumenty. Vy i všichni ostatní uživatelé musí mít neustále přístup k těmto informacím.

SYMBOLY NA KOMPRESORU

Na kompresoru se nacházejí následující symboly:

RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM:

UPOZORNÉNÍ: před prováděním jakýchkoliv prací na kompresoru je nutné jej odpojit od elektrického napájení.

RIZIKO VYSOKÝCH TEPLOT:

UPOZORNĚNÍ: Kompresor obsahuje určité části, které se mohou zahřát na vysokou teplotu.

RIZIKO NAHODILÉHO ROZBĚHU:

VYSTRAHA: kompresor by se mohl spustit automaticky v případě výpadku energie a následném obnovení dodávky el. energie.

RIZIKO PRASKNUTÍ:

Pokud nebude nádrž správně vyprázdněna, může dojít k zvýšené korozi nádrže, která může způsobit prasknutí nebo explozi nádrže.

POVINNOST CHRÁNIT SLUCH, OČI A DÝCHACÍ CESTY

DŮLEŽITÉ INFORMACE

Před rozběhem nebo prováděním údržby tohoto kompresoru si přečtěte a seznamte se se všemi provozními pokyny, bezpečnostními opatřeními a varováními uvedenými v tomto návodu k obsluze. Většina nehod při provozu a údržbě kompresoru je způsobená zanedbáním plnění základních bezpečnostních pravidel a opatření. Nehodě se dá často zabránit rozpoznáním potenciálně nebezpečné situace před tím, než nastane a dodržením vhodného bezpečnostního postupu. Základní bezpečnostní opatření jsou uvedeny v oddíle "BEZPEČNOST" tohoto návodu k obsluze a v oddíle, který obsahuje pokyny pro provoz a údržbu. Nebezpečí, kterým je třeba se vyhnout pro zamezení úrazům nebo poškození stroje, jsou označena symbolem VAROVÁNÍ na kompresoru a také v návodu k obsluze.

USCHOVEJTE SI TYTO POKYNY A UDĚLEJTE JE K DISPOZICI OSTATNÍM UŽIVATELÚM TOHOTO NASTROJE!

ZAMÝŠLENÉ POUŽITÍ

Tento nástroj vytváří stlačený vzduch a je určen pro profesionální pneumatické hřebíkovačky a zařízení na huštění pneumatik. Vždy se ujistěte, že tlak vzduchu je vhodný pro připojovaný nástroj.

NEPOUŽÍVEJTE zařízení v mokrém prostředí nebo v přítomnosti hořlavých kapalin či plynů.

Používání zařízení ve zdravotnictví, potravinářství a k plnění kyslíkových lahví není povoleno.

Tato jednotka je profesionální kompresor. ZAMEZTE tomu, aby se děti dostaly do kontaktu s kompresorem. Pokud nářadí používají nezkušené osoby, je nutný dohled.

Tento výrobek není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, osobami s nedostatkem zkušeností, znalostí nebo dovedností, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečí. Nikdy nenechávejte děti s tímto výrobkem o samotě.

VÝZNAM SIGNÁLNÍCH SLOV

⚠ NEBEZPEČÍ: Označuje možnou nebezpečnou situaci, kterou je nutné řešit, jinak může dojít k vážnému osobnímu zranění.

⚠️ VAROVÁNÍ: indikuje potenciálně nebezpečnou situaci, která by, pokud bude ignorována, mohla mít za následek vážný úraz osob.

⚠ VÝSTRAHA: Označuje nebezpečnou situaci, kterou je nutné řešit, jinak může dojít k střednímu osobnímu zranění.

POZNÁMKA: zdůrazňuje podstatnou informaci

Bezpečnostní pokyny

DÜLEŽITÉ BEZPEČNOSTNÍ POKYNY PRO POUŽIVÁNÍ KOMPRESORU.

⚠️ VAROVÁNÍ: NESPRÁVNÉ NEBO NEBEZPEČNÉ POUŽÍVÁNÍ KOMPRESORU MŮŽE ZPŮSOBIT SMRT NEBO VÁŽNÉ ZRANĚNÍ OSOB . PRO ZABRÁNĚNÍ TĚMTO RIZIKÚM DODRŽUJTE NÁSLEDUJÍCÍ BEZPEČNOSTNÍ POKYNY.

PŘEČTĚTE SI VŠECHNY TYTO POKYNY

1. NIKDY SE NEDOTÝKEJTE POHYBLIVÝCH ČÁSTÍ Nikdy neumistujte ruce, prsty nebo jiné části těla do blízkosti pohyblivých částí kompresoru.

2. NIKDY STROJ NEPROVOZUJTE BEZ

NAMONTOVANÝCH OCHRAN Nikdy tento kompresor neprovozujte bez všech namontovaných ochran nebo instalovaných a řádně fungujících bezpečnostních zařízení. Pokud si údržba nebo servis vyžádá odstranění těchto bezpečnostních prvků, před novým uvedením kompresoru do provozu zajistěte jejich zpětnou montáž.

1. VŽDY POUŽÍVEJTE OCHRANU OČÍ Vždy noste ochranné brýle nebo podobnou ochranu očí. Stlačený vzduch nesmí být nikdy směřován na nějakou osobu nebo část těla.

ČEŠTINA

4. CHRAŃTE SAMI SEBE PROTI ÚRAZU ELEKTRICKÝM

PROUDEM Zabraňujte tělesnému kontaktu se zemněnými povrchy jakými jsou potrubí, radiátory, sporáky a skříně ledniček. Nikdy kompresor neprovozujte ve vlhkém nebo mokrém prostředí.

5. ODPOJTE KOMPRESOR, KDYŽ HO NEPOUŽIVÁTE

Při provádění servisu, kontrolách, údržbě, čištění, výměně nebo revizích jakýchkoliv dílů kompresor vždy odpojujte od napájení a vypustte stlačený vzduch z nádrže.

1. ZABRAŇTE NAHODILÉMU SPUŠTĚNÍ Kompresor nepřenášejte, když je připojen na napájení nebo když je nádrž naplněna stlačeným vzduchem. Ujistěte se, že je vypínač ON/OFF v poloze OFF(VYP), než zapojíte kompresor ke zdroji napájení.

2. KOMPRESOR RÁDNĚ SKLADUJTE Pokud kompresor nepoužíváte, měl by se uskladnit na suchém místě. Skladujte jej mimo dosah dětí. Uzamykejte skladovací prostor.

3. UDRŽUJTE PRACOVIŠTĚ ČISTÉ Nepořádek přivolává úrazy. Odstraňte ze všech pracovních prostor zbytečné nářadí, zbytky, nábytek atd....

4. ZABRAŇTE PŘÍTOMNOSTI DĚTÍ Nenechávejte návštěvníky dotýkat se prodlužovacího kabelu kompresoru. Všechny návštěvy by se měly držet v bezpečné vzdálenosti od pracoviště.

5. SPRÁVNĚ SE OBLÉKEJTE Nenoste volné oblečení nebo klenoty, mohly by se zachytit na pohyblivých částech stroje. Používejte ochranné zakrytí delších vlasů.

6. OCHRAŇUJTE PŘÍVODNÍ KABEL Nikdy při rozpojovaní kabelem neškubejte. Kabel chraňte před horkem, olejem a ostrými hranami.

7. UDRŽUJTE KOMPRESOR S ŘÁDNOU PÉČÍ Kabel pravidelně kontrolujte a pokud je poškozený, nechte jej opravit v autorizovaném servisu. Pravidelně kontrolujte prodlužovací kabel a při poškození jej vyměňte.

13. POUŽITÍ VENKOVNÍHO PRODLUŽOVACÍHO KABELU

Když je kompresor používán ve venkovních podmínkách, používejte pouze prodlužovací kabely určené pro venkovní použití a takto označené.

1. ZŮSTÁVEJTE OSTRAŽITÝ Sledujte, co děláte.

Používejte zdravý rozum. Nepoužívejte kompresor, pokud jste unavení. Nikdy kompresor nepoužívejte, pokud jste pod vlivem alkoholu, léčiv nebo přípravků, po kterých jste ospalí.

15. PROVÁDĚJTE KONTROLU NA POŠKOZENÉ DÍLY A NA ÚNIKY VZDUCHU Před dalším používáním

kompresoru pečlivě zkontrolujte ochrany a další díly na poškození, abyste se ujistili, že bude kompresor pracovat správně a že bude plnit svoji určenou funkci. Zkontrolujte vyrovnání pohyblivých částí, spojení pohyblivých částí, zlomení dílů, montáž, únik vzduchu a jakékoliv další okolnosti, které mohou ovlivnit jeho provoz. Ochrany nebo další díly, které jsou poškozeny, se musí ihned opravit nebo vyměnit v autorizovaném servisu, a to pokud není v tomto návodu k obsluze uvedeno jinak. Vadné tlakové spínač nechte vyměnit v autorizovaném servisu. Kompresor nepoužívejte, pokud spínač nezapíná a nevypíná. Nikdy se nepokoušejte opravit unikající nebo poškozenou vzduchovou nádrž. Ihned nádrž vyměňte v autorizovaném servisu.

1. NIKDY NEPOUŽIVEJTE KOMPRESOR PRO JINÉ APLIKACE, NEŽ JAK JE URČENO Nikdy kompresor nepoužívejte pro jiné aplikace, než jak je uvedeno v návodu. Nikdy nepoužívejte stlačený vzduch k dýchání nebo respiraci. Nikdy nestůjte na kompresoru.

2. ZACHÁZEJTE S KOMPRESOREM SPRÁVNĚ Kompresor provozujte podle pokynů poskytnutých v návodu. Nikdy nedovolte, aby byl kompresor provozován dětmi, osobami neseznámenými s jeho provozem nebo neoprávněnými osobami.

3. UDRŽUJTE VŠECHNY ŠROUBY, SPOJE A KRYTY TĚSNĚ UTAŽENÉ A NA MÍSTĚ Udržujte všechny šrouby, spoje a desky utažené. Pravidelně kontrolujte jejich stav.

4. UDRŽUJTE VENTILÁTOR MOTORU ČISTÝ Ventilátor motoru se musí udržovat čistý tak, aby mohl vzduch stále volně proudit. Pravidelně kontrolujte, zda na něm není nános prachu.

5. KOMPRESOR PROVOZUJTE PŘI JMENOVITÉM NAPĚTÍ Kompresor provozujte při napětí, které je uvedeno na štítku kompresoru. Pokud spustíte kompresor na vyšší napětí, než je jmenovité napětí, bude to mít za následek vyšší otáčky motoru, což může zničit jednotku a spálit motor.

6. NIKDY NEPOUŽIVEJTE KOMPRESOR, KTERÝ JE VADNÝ NEBO FUNGUJE NEOBVYKLE Pokud se zdá, že kompresor pracuje neobvykle, vydává zvláštní zvuky nebo se jinak zdá vadným, okamžitě zastavte jeho provoz a zajistěte jeho opravu v autorizovaném servisu.

22. NEOTÍREJTE PLASTOVÉ DÍLY ROZPOUŠTĚDLEM

Rozpouštědla jakými jsou benzín, ředidlo, tetrachlor a alkohol mohou poškodit a rozpraskat plastové díly. Neotírejte je takovými to roztoky. Plastové díly otírejte měkkým hadrem lehce navlhčeným mýdlovou vodou a důkladně vysušte.

23. PRO VÝMĚNUPOUŽÍVEJTE POUZE ORIGINÁLNÍ DÍLY

Náhrada dílů za neoriginální může způsobit neplatnost vašich záruk a současně může způsobit vadnou a následné zranění osob. Originální díly jsou vám dostupné u vašeho prodejce.

1. NEUPRAVUJTE KOMPRESOR Kompresor nijak nemodifikujte. Pro opravy vždy kontaktujte autorizované servisní středisko. Neautorizovaná úprava může způsobit nejenom horší výkonnost kompresoru, ale také nehodu nebo úraz osob, které nemají požadované znalosti a technické zkušenosti se správnou opravářskou činností. Neoprávněné úpravy mohou zvýšit riziko zranění uživatele nebo riziko poškození majetku.

2. POKUD KOMPRESOR NEPOUŽIVÁTE, VYPNĚTE VYPÍNAČ Když kompresor nepoužíváte, přepněte vypínač do polohy OFF/VYP, odpojte ho ze zdroje napájení a otevřete odvodňovací kohout, aby se vypustil stlačený vzduch ze vzduchové nádrže.

3. NIKDY SE NEDOTÝKEJTE HORKÝCH POVRCHŮ Pro snížení rizika spálenin se nedotýkejte potrubí, výtlaků, válců a motorů.

4. NESMĚŘUJTE PROUD VZDUCHU NA TĚLO Riziko zranění, proud vzduchu nesměřujte přímo na osoby nebo zvířata.
5. VYPRAZNUJTE NÁDRŽ KAŽDÝ DEN NEBO PO KAŽDÉM POUŽITÍ. Otevřete výpustný ventil a nakloňte kompresor, aby zcela odtekla nahromaděná voda. Pokud nádrže nevyprázdníte správně, může dojít k zvýšené korozi, která může způsobit náhlé prasknutí nebo explozi vzduchové nádrže.
6. KOMPRESOR NEZASTAVUJTE VYTAŽENÍM KABELU ZE ZÁSUVKY Použijte vypínač ON/OFF.
7. POUŽÍVEJTE VŽDY DOPORUČENÉ DÍLY PRO ROZVODY VZDUCHU, VHODNÉ PRO TLAK NEJMÉNĚ 200 PSI (13,8 BAR) Riziko roztržení. Používejte pouze doporučení díly pro vzduchové rozvody, vhodné pro tlak nejméně 200 PSI (13,8 bar).
8. POUŽÍVEJTE SPRÁVNOU OCHRANU UŠÍ A HLAVY Při provozu kompresoru, připojených nástrojů a příslušenství je třeba nosit vhodné ochranné oblečení. Pro dodržen bezpečnostních pokynů si pročtěte návod k obsluze příslušného nástroje/příslušenství.
9. NEVYSTAVUJTE KOMPRESOR POVĚTRNOSTNÍM VLIVŮM Chraňte kompresor před deštěm. Nikdy jej nepoužívejte ve vlhkém nebo mokrém prostředí. Zajistěte dostatečné osvětlení. Kompresor nikdy nepoužívejte v blízkosti hořlavých kapalin nebo plynů.
10. NEPROVOZUJTE VE VÝBUŠNÉM PROSTŘEDI, JAKO NAPŘ. V PŘÍTOMNOSTI HOŘLAVÝCH KAPALIN, PLYNŮ NEBO PRACHU. Kompresory mohou vytvářet jiskry, které mohou vznítit prach nebo výpary.

VÝMĚNA DÍLŮ

Při provádění servisu používejte pouze identické výměnné díly. Opravy by se měly provádět pouze v autorizovaném servisním středisku.

PRODLUŽOVACÍ KABEL

Používejte pouze trojžilné kabely se zásuvkami s třemi kolíky se zemněním a tříkolíkovou zásuvku, která odpovídá protikusu u kompresoru. Nahradťe nebo vyměňte poškozené kabely. Ujistěte se, že je váš prodlužovací kabel v dobrém stavu. Při použití prodlužovacího kabelu se ujistěte, že je dostatečně dimenzovaný pro přenos proudu, který váš stroj odebírá. Poddimenzovaný kabel by způsobil pokles napětí s výslednou ztrátou výkonu a přehřívání. Tabulka uvádí správnou velikost pro používání v závislosti na délce kabelu a počet ampérů na štítku stroje. V případě pochyb použijte neblíže vyšší rozměr.

Při práci s kompresorem venku používejte prodlužovací kabel pro venkovní použití. Snížíte tak riziko úrazu elektrickým proudem.

PRŮŘEZY PLATNÉ PRO MAXIMÁLNÍ DĚLKU 20 METRŮ, JEDNA FAZE

Výkon /ks	Výkon /kW	220/230V mm		110/120V mm		^2	mm
0,75-1		0,65-0,7		1,5			2,5
1,5	1,1		2,5		4
2		1,5		2,5			4-6
2,5-3		1,8-2,2		4			-

⚠️ VAROVÁNÍ Zabraňujte nebezpečí úrazu elektrickým proudem. Nikdy kompresor nepoužívejte s poškozeným nebo rozedřeným kabelem nebo prodloužením kabelu. Pravidelně kontrolujte všechny elektrické kabely. Nikdy kompresor nepoužívejte v blízkosti vody nebo v prostředí, kde hrozí elektrický šok.

POJISTNÝ VENTIL

Tento kompresor je vybaven pojistným ventilem, který je nastaven tak, aby nedošlo k přetlakování vzduchových nádrží. Tento ventil je již nastaven z výrobního závodu a do činnosti jej uvádí pouze určitý tlak vzduchu v nádrží.

⚠ VAROVÁNÍ: NEPOKOUŠEJTE SE NASTAVIT NEBO VYLOUČIT TOTO BEZPEČNSOTNÍ ZAŘÍZENÍ. JAKÉKOLIV PŘENASTAVOVÁNÍ TOHOTO VENTILU BY MOHLO ZPŮSOBIT VÁŽNÉ ZRANĚNÍ. Pokud toto zařízení vyžaduje servis nebo údržbu, viz autorizované servisní středisko DEWALT.

Doplňky a příslušenství:

Pro jakékoliv doplňky nebo příslušenství, které budete používat s tímto kompresorem, by měl být maximální doporučený povolený tlak jasně vyznačen na výrobku nebo by měl být jasně uveden v návodu k obsluze. Překročení tohoto tlaku u těchto příslušenství (včetně mj. vzduchem poháněných nástrojů, vzduchem poháněných příslušenství, stříkacích pistolí, vzduchových hadic, hadicových spojek, pneumatik a dalších nafukovaných zařízení) by mohlo způsobit jejich roztrhnutí nebo explozi a mohlo by mít za důsledek vážný úraz.

- Nikdy nepřekračujte maximální povolený tlak doporučený výrobcem pro jakékoliv příslušenství nebo doplňky používané společně s kompresorem.

CYKLUS VYUŽITELNÉHO ZATÍŽENÍ:

Pro zajištění dlouhé životnosti vašeho vzduchového kompresoru DEWALT jej neprovozujte na více než na cyklus využitelného zatížení, který je uvedený na štítku s technickými údaji a v tabulce technických údajů.

Aby se zamezilo přehřívání elektrického motoru je tento kompresor konstruovaný pro přerušovaný provoz tak, jak je uvedeno na štítku technických údajů (například, S3-25 znamená 2,5 min. ZAPNUTO, 7,5 min. VYPNUTO)

TYTO POKYNY PEČLIVE UCHQVEJTE A DEJTE JE K DISPOZICI DALSIM UŽIVATELUM TOHOTO NASTROJE!

ČEŠTINA

PROVOZ A ÚDRŽBA

POZNÁMKA: Informace obsažené v tomto návodu mají za cíl vám pomoci se zajištěním bezpečného provozu a údržby tohoto kompresoru. Některé obrázky v tomto návodu mohou ukazovat detaily nebo doplňky, které se mohou lišit od těch, které máte na svém kompresoru.

INSTALACE

Vybalte kompresor z obalu, zkontrolujte, zda je v dobrém stavu, dále zkontrolujte, jestli nebyl poškozen pri dopravě a provedte následující činnosti:

Také upevněte vzduchový filtr. Kompresor umístěte na rovný povrch nebo na povrch s maximálním povoleným sklonem 10° na dobře větraném místě, chráněném před povětrnostními vlivy a ne na místě s nebezpečím výbuchu.

Pokud je povrch nakloněný a hladký, zkontrolujte, zda se při provozu kompresor nepohybuje - pokud ano, zabezpečte kolečka klíny. Pokud je povrchem podpěra nebo horní strana regálu, zajistěte jej vhodným způsobem, aby nemohl spadnout.

Pro zajištění dobré ventilace a efektivního chlazení musí být kompresor umístěn nejméně 100 cm od jakékoliv zdi. Kompresory upevněné na vzdušníku s kotevními nohami by měly být pevně přikotvené k podlaze. V tomto případe doporučujeme připevnění přes 4 ks antivibračních podložek. Ověřte si, že byl kompresor odvodněn a že je čistý od vlhkosti nebo nečistot.

ELEKTRICKÉ PŘIPOJENÍ

Chraňte kabel před poškozením a zneužitím. Nikdy kompresor pomocí kabelu nepřenášejte, netáhněte nebo nevytahujte ze zásuvky. Chraňte kabel před teplem, olejem, ostrými hranami a pohyblivými předměty.

Poškozené a zamotané kabely zvyšují riziko úrazu elektrickým proudem.

Jednofázové kompresory se dodávají s elektrickým kabelem a dvoukolíkovou zástrčkou s uzemněním. Kompresor musí být zapojen do uzemněné zásuvky.

DÜLEŽITÉ: Nikdy nepoužívejte uzemněnou zásuvku namísto neutrálního vodiče. Uzemnění musí odpovídat bezpečnostním normám (EN 60204). Zástrčka napájecího kabelu nesmí být používána jako vypínač. Napájecí kabel musí být připojen k zásuvce vybavené vhodným rozdílovým vypínačem (teplotním jističem).

⚠️ VÝSTRAHA: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NESPRÁVNÉ UZEMNĚNÍ MŮŽE ZPŮSOBIT ÚRAZ ELEKTRICKÝM PROUDEM.

Neupravujte zástrčku dodanou výrobcem. Jestliže neodpovídá dostupné zásuvce, oprávněný elektrikář by měl zapojit odpovídající zásuvku.

Napájecí kabel nebo zástrčku MUSÍ opravovat výhradně oprávněný elektrikár.

PŘÍPRAVA K POUŽITÍ

SEZNAM KONTROLNÍCH KROKŮ PŘED SPUŠTĚNÍM

1. Ujistěte se, že je hlavní vypínač (6) v poloze OFF / VYPNUTO/.
2. Zapojte napájecí kabel do správné zásuvky. Viz Elektrické připojení (výše).
3. Ujistěte se, že je vzduchová nádrž prázdná. Viz Odpouštění vzduchové nádrže v části Údržba.
4. Ujistěte se, že je uzavřen odvodňovací ventil (2).
5. Ujistěte se o správné funkci pojistného ventilu (9). Viz Kontrola pojistného ventilu v části Údržba.
6. Otočte knoflíkem regulátoru (4) proti směru hodinových ručiček až do úplného uzavření. Ujistěte se, že ukazatel hodnoty regulovaného tlaku ukazuje 0 bar (0 psi).
7. Připojte hadici a příslušenství.

Hadici držte během připojování nebo odpojování pevně. Zabráníte tak švihnutí.

1. Ujistěte se, že všechny kryty a štítky jsou na místě, čitelné (štítky) a bezpečně připevněné. Kompresor používejte až po kompletním ověření.

⚠️ VAROVÁNÍ: Riziko prasknutí. Nadměrný tlak vzduchu způsobuje nebezpečné riziko prasknutí. Zkontrolujte hodnoty maximálního tlaku vzduchu všech nástrojů a příslušenství udávané výrobci. Výstupní tlak regulátoru nikdy nesmí překročit maximální povolenou hodnotu tlaku vzduchu.

VÝCHOZÍ NASTAVENÍ

⚠️ VAROVÁNÍ: Nepoužívejte tento kompresor, dokud si nepřečtete tento návod k použití a neporozumíte pokynům platným pro bezpečnost, použití a údržbu.

SPUŠTĚNÍ

Ujistěte se, že napětí v síti odpovídá hodnotě napětí uvedené na štítku kompresoru - povolená tolerance napětí je +/-5 %. Otočte nebo stiskněte tlačítko do polohy "0". Zapojte zástrčku do sítové zásuvky a spustte kompresor přepnutím vypínače On/Off do polohy "I".

Kompresor pracuje plně automaticky a je řízen tlakovým spínačem, který kompresor odstaví, když je dosaženo maximální hodnoty tlaku a opět se spustí, když tento spadne na minimální hodnotu. Tlakový rozdíl mezi maximem a minimem hodnot je obvykle asi 2.4 bar (35 psi). Např. kompresor se odstaví, když tlak dosáhne přibližně 13.8 bar (200 psi – maximální provozní tlak) a znovu se automaticky spustí, když tlak uvnitř vzdušníku-nádrže poklesne na 11.4 bar (165 psi). Po připojení kompresoru na napájení jej zatěžujte maximálním tlakovým zatížením a kontrolujte, jak přesně kompresor funguje.

⚠️ VAROVÁNÍ: Výtlak/válec/výstupní trubice může dosahovat vysokých teplot. Při práci v blízkosti těchto dílů dávejte pozor při a nedotýkejte se jich- hrozí nebezpečí spálení.

POZNÁMKA

Elektrokompresory musí být zapojené do zásuvky chráněné vhodným diferenčním spínačem (teplotní spínač). Motor je vybavený ochranou proti přehřátí, který se nachází v záhybu - tento zastaví kompresor v případě, že teplota motoru dosáhne příliš vysoké teploty. Pokud dojde ke spuštění ochrany proti přehřátí, uveděte spínač do polohy "OFF/VYPNUTO" (0). Odpojte kompresor a počkejte, až vychladne. Po vychladnutí znovu zapojte zástrčku do zásuvky a přepněte spínač do polohy "ON/ZAPNUTO" (I). Kompresor spustí běžný provoz. Pokud ne, kontaktujte ihned nejbližší servisní středisko.

NASTAVENÍ PROVOZNÍHO TLAKU

Kompresor nemusíte používat stále na maximální provozní tlak. Na druhé straně používané pneumatické nářadí často vyžaduje menší tlaky. U kompresorů dodávaných s tlakovým reduktorem se musí provozní tlak správně nastavovat.

Nastavte tlak na požadovanou hodnotu otáčením knoflíku po směru hodinových ručiček pro zvyšování tlaku a proti směru hodinových ručiček při snižování tlaku. Když získáte optimální tlak, uzamčete knoflík jeho zatlačením dolů. U tlakových reduktorů konstruovaných bez tlakoměru lze nastavený tlak vidět na odstupňované stupnici umístěné na tělese reduktoru.

U reduktorů vybavených tlakoměrem se může tlak odečítat přímo na manometru.

POZNÁMKA: Některé tlakové regulátory nejsou vybavené možností "zatlačením uzamčit" a zde jednoduše otočte knoflíkem pro nastavení tlaku.

ZASTAVENÍ KOMPRESORU

1. Přepněte vypínač do polohy "0" (dle typu tlakového spínače v kompresoru). NEVYPÍNEJTE jednotku vypnutím zásuvky nebo zatažením za zástrčku.
2. Otočte knoflíkem regulátoru (4) proti směru hodinových ručiček až do úplného uzavření. Ujistěte se, že ukazatel regulovaného tlaku ukazuje 0 bar (0 psi).
3. Odpojte hadici a příslušenství.
4. Odvodněte vzduchovou nádrž. Viz Odvodnění vzduchové nádrže v části Údržba. Ujistěte se, že tlakoměr vzduchové nádrže ukazuje 0 bar (0 psi).

OCHRANA PROTI PŘEHRÁTÍ

Motor je vybaven ochranou proti přehřátí. Pokud se motor z jakéhokoli důvodu přehřeje, vypne ochrana proti přehřátí běh motoru. Motor musí před opětovným spuštěním vychladnout. Pro opětovné spuštění:

1. Přepněte vypínač On/Off (A) do polohy "OFF/VYPNUTO" a odpojte jednotku.
2. Počkejte, až motor vychladne.
3. Zapojte napájecí kabel do správné zásuvky.
4. Přepněte vypínač do polohy "ON/ZAPNUTO".

Údržba

⚠️ VAROVÁNÍ: V rámci snížení rizika zranění vypněte jednotku, odpojte zařízení z napájení a odstraňte stlačený vzduch ze vzduchové nádrže (Ujistěte se, že tlakoměr vzduchové nádrže ukazuje 0 bar (0 psi), než budete instalovat nebo odstraňovat příslušenství, před úpravou nebo změnou nastavení.

Náhodné spuštění kompresoru může způsobit zranění. Během údržby vzduchového kompresoru je nutné dodržovat následující postupy.

POZNÁMKA: Před zahájením údržby nechte vzduchový kompresor vychladnout.

POZNÁMKA: Všechny systémy, které pracují se stlačeným vzduchem, obsahují díly, které vyžadují údržbu (např. olejové filtry, odlučovače) a pravidelnou výměnu. Tyto použité díly mohou obsahovat látky, na které se mohou vztahovat předpisy. Musí být proto likvidovány v souladu s místními a státními zákony a nařízeními.

POZNÁMKA: Před vyjmutím těchto dílů si poznamenejte jejich pozice a umístění. Usnadníte si tak jejich opětovnou montáž.

POZNÁMKA: Jakoukoliv servisní činnost, která není uvedena v této části, by mělo provádět tovární středisko nebo oprávněné servisní středisko společnosti DEWALT.

ODVODNĚNÍ VZDUCHOVÉ NÁDRŽE

POZNÁMKA: Všechna zařízení pro stlačování vzduchu generují kondenzát, který se hromadí u výpustného otvoru (např. nádrže, filtru, dochlazovače, sušiče). Tento kondenzát obsahuje mazací olej anebo látky, které mohou být regulovány a které se musí likvidovat v

TABULKA ÚDRŽBY
Postup Denně Týdně
Kontrola pojistného ventilu	X
Odvodnění vzduchové nádrže	X
Kontrola na nezvyklý hluk/vibrace	X
Kontrola na úniky vzduchu*	X
Čištění povrchu kompresoru		X
* Při kontrole úniků vzduchu nanášejte mýdlový roztok na spoje. Za chodu kompresoru a po jeho vypnutí se zaměřte na tvořící se bubliny.

ČEŠTINA

souladu s platnými předpisy.

Kondenzát musí být z nádrže vypouštěn denně otevřením odvodňovacího ventilu (2) pod nádrží. Ujistěte se, že v nádrži není stlačený vzduch, neboť následný proud vody by mohl být velmi silný.

1. Ujistěte se, že kompresor je vypnut "OFF".
2. Uchopte rukojeť a nakloňte kompresor směrem k odvodňovacímu ventilu tak, aby se nacházel ve spodní části nádrže.
3. Otočením otevřete odvodňovací ventil.
4. Udržujte kompresor nakloněný až do vytečení veškerého kondenzátu.

KONTROLA POJISTNÉHO VENTILU (9)

⚠ VAROVÁNÍ: Vysoká teplota povrchu kompresoru. Riziko popálení. Výstupní trubice, chladič stlačeného vzduchu, cladič stlačeného vzduchu, hlava čerpadla a okolní součásti jsou velmi horké, proto se jich nedotýkejte. Před zahájením servisní činnosti nechte kompresor vychladnout.
⚠️ VAROVÁNÍ: Riziko prasknutí. Jestliže nebude pojistný ventil pracovat správně, může dojít k přetlakování, které způsobí prasknutí nebo výbuch vzduchové nádrže.

Pojistný ventil je nastaven na nejvyšší povolený tlak tlakové nádoby. Je zakázáno nastavovat pojistný ventil. Pojistný ventil občas aktivujte, abyste se ujistili, že v případě potřeby funguje.

Otáčejte maticí, dokud neuslyšite uvolnění stlačeného vzduchu. Poté jej přišroubujte zpět. Pojistný ventil a jeho okolí udržujte vždy čisté a bez překážek.

Toto může být způsobené netěsností v utažení spojek – zkontrolujte všechny spojky pomocí mýdlové vody.

Kompresor se nerozbíhá

Pokud má kompresor problémy se startem, zkontrolujte následující:

• Odpovídá napájecí napětí hodnotě na štítku stroje?
• Má prodlužovací přípojný kabel odpovídající průměr nebo délku?

• Není pracovní prostředí příliš studené? (pod 0°C)

• Je elektrický obvod napájen?

• Jsou zásuvky řádně zapojeny?
• Je teplotní spínač a pojistky v dobrém stavu?

Kompresor se nevypíná

• Jestliže se kompresor po dosažení maximálního tlaku nevypne, začne pracovat pojistný ventil nádrže. Kompresor s poškozeným pojistným ventilem se NIKDY nesmí používat
• neprodleně se obratte na nejbližší servisní středisko.

DŮLEŽITÉ

• Za žádných okolností nerozpojujte nějaký spoj, když je nádrž natlakovaná
• Vždy zkontrolujte, zda je již nádrž bez tlaku.
• Vzdušník-nádrž úmyslně netvarujte, nevrtejte do ní otvory nebo ji nesvařujte.
• Na kompresoru neprovádějte žádné práce, dokud jste neodpojili napájení ze zásuvky.
• Teplota provozního prostředí: 0°C +35°C.
• Na kompresor nestříkejte vodu nebo hořlavé kapaliny.
• Nepokládejte blízko kompresoru hořlavé předměty.
• V průběhu odstávky otočte talkový spínač do polohy "0" (VYPNUTO).
• Nikdy nesměřujte proud vzduchu na lidi nebo zvířata
• Kompresor nepřepravujte, pokud je nádrž natlakovaná. Buděte opatrní s ohledem na některé části kompresoru, jako je hlava a výstupní potrubí, protože tyto mohou být zahřáté na vysokou teplotu. Nedotýkejte se těchto dílů, hrozí popálení.
• Kompresor přepravujte, zvedejte nebo táhejte pomocí vhodných úchytů nebo držadel.
• Udržujte děti a zvířata v dostatečné vzdálenosti od pracovního prostoru kompresoru.
• Pokud se používá kompresor ke stříkání nátěrů: a) Nepracujte v uzavřeném prostředí nebo v prostředí s otevřeným ohněm b) Ujistěte se, že je v prostoru provádění práce zajištěné dostatečná výměna vzduchu c) Nos a ústa si chraňte vhodnou ochrannou maskou. Dodržujte všechny bezpečnostní požadavky uvedené v návodu k použití nástroje/příslušenství.
• Pokud jsou elektrický kabel nebo zástrčka poškozeny, kompresor nepoužívejte a kontaktujte autorizovaný servis pro výměnu vadné součásti za originální náhradní díl.
• Pokud je kompresor umístěn na podstavci nebo nahoře nad výškou podlaží, musí se zabezpečit proti spadnutí při provozu.
• Nevládejte předměty nebo vaše ruce dovnitř ochranných mřížek, mohli byste si způsobit zranění nebo poškodit kompresor.
• Nepoužívejte kompresor jako tupý předmět proti věcem nebo zvířatům, abyste předešli vážnému poškození.
• Když přestanete kompresor používat, vždy vytáhněte

zástrčku ze zásuvky napájení.

POKYNY PRO ZAJIŠTĚNÍ EFEKTIVNÍHO PROVOZU

- Pro efektivní provoz stroje při kontinuálním zatižení a při maximálním provozním tlaku zajistěte, aby teplota vnitřního pracovního prostředí nepřesahovala +25°C.

TYTO KOMPRESORY BYLY NAVRŽENY PRO PRERUŠOVANÝ PROVOZ. MĚLY BY BÝT POUŽÍVÁNY POUZE PRO APLIKACE, KDE JEJICH POUŽÍVÁNÍ NEPŘESAHUJE 50% VÝKONU V PRŮBĚHU JEDNÉ HODINY.

SKLADOVÁNÍ ZABALENÉHO A VYBALENEHO KOMPRESORU

Po celou dobu, kdy je kompresor skladován před vybalením, je nutné jej skladovat na suchém místě při teplotě mezi +5°C a +45°C a musí být chráněn před povětrnostními vlivy. Po celou dobu, kdy je kompresor vybalen a není používán a čeká na spuštění nebo nepracuje z důvodu zastavení výroby, je nutné jej zakrýt plachtou na ochranu proti prachu, který se může usazovat na komponentech. Pokud není kompresor používán delší dobu, je třeba vyměnit olej a zkontrolovat jeho provozní výkonnost.

PŘEPRAVA KOMPRESORU

Při přepravě kompresoru ve vozidle, přívěsu apod. se ujistěte, že je vzduchová nádrž vypuštěna a jednotka je zajištěna a umístěna na rovném vodorovném povrchu. Při řízení buďte opatrní, aby nedošlo k převrácení jednotky ve vozidle. Při naklonění jednotky může dojít k jejímu poškození nebo k poškození okolních předmětů.

ZVEDÁNÍ JEDNOTKY DPC17PS

Při zvedání vždy používejte dvě osoby a zvedejte jednotku za doporučené zdvihací rukojeti (5A a 5B).

1. Uchopte podpěrnou rukojeť (5A) kompresoru.

2. Zatáhněte za rukojeť (5C), dokud se zcela nevysune (zajištěná poloha). VAROVÁNÍ: Nebezpečí nebezpečného provozu. Při přemistování kompresoru používejte vhodnou obuv a budťe opatrní, aby se jednotka nepřevrátila nebo neztratila rovnováhu.

3. Chcete-li kompresor posunout, táhněte za rukojeť (5C), aby se posouval na kolech, jak je znázorněno výše.

Skladujte kompresor ve svislé nebo vodorovné poloze.

PNEUMATICKÉ PŘÍPOJKY

Ujistěte se, že budete vždy používat pneumatické potrubí pro stlačený vzduch s maximální tlakovou charakteristikou, která odpovídá parametrům kompresoru. Nepokoušejte se opravovat vadné potrubí.

VYHRAZUJEME SI PRÁVO PROVÁDĚT JAKÉKOLIV MODIFIKACE, A TO BEZ PŘEDCHOZÍHO OZNÁMENÍ, KDYKOLIV TÓ BUDE NUTNÉ.

ČIŠTĚNÍ

⚠️ VAROVÁNÍ: Nečistoty a prach vyfukujte z hlavní skříně suchým vzduchem, jakmile spatříte nahromaděné nečistoty ve vzduchových kanálech a kolem nich. Během čištění vzduchem používejte ochranu očí.
⚠️ VAROVÁNÍ: Nekovové díly kompresoru nikdy nečistěte rozpouštědly nebo jinými agresivními chemikáliemi. Tyto chemikálie mohou zeslabit materiály použité při výrobě těchto dílů. Používejte pouze vlhký hadřík a neagresivní mýdlo. Nikdy neponechávejte žádnou kapalinu v kompresoru a nikdy jej neponořujte.

VOLITELNÁ PŘÍSLUŠENSTVÍ

⚠️ VAROVÁNÍ: Vzhledem k tomu, že příslušenství, které nenabízí společnost DEWALT, nebyla zkoušena pro použití společně s tímto kompresorem, jejich použití může být proto nebezpečné. Pro snížení rizika zranění by společně s tímto kompresorem měla být používána pouze příslušenství společnosti DEWALT.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Oddělený sběr. Tento výrobek nesmí být likvidován společně s běžným domácím odpadem.

Jestliže jednoho dne zjistíte, že je třeba váš výrobek společnosti DEWALT vyměnit, nebo že jej už nepotřebujete, nesnažte se jej zlikvidovat společně s domácím odpadem. Využijte oddělený sběr odpadů.

Oddělený sběr použitých výrobků a obalů umožňuje recyklaci a opětovné použití materiálů. Opakované použití recyklovaných materiálů

pomáhá zabraňovat znečištování životního prostředí a snižuje poptávku po surovinách.

Lokální nařízení mohou podrobně popisovat oddělený sběr elektrických výrobků v domácnostech, na městských skládkách, nebo u prodejců výrobků nových.

Společnost DEWALT zajištuje sběr a recyklaci výrobků DEWALT, které již nemohou dále sloužit. Přejete-li si využít tuto službu, vraťte, prosím, svůj výrobek do jakéhokoliv oprávněného střediska oprav, které ho zlikviduje za vás.

Adresu nejbližšího oprávněného vám sdělí vaše místní zastoupení společnosti DEWALT. Adresy jsou uvedeny v tomto návodu. Seznam oprávněných opraven společnosti DEWALT a veškeré podrobnosti o našich zákaznických službách, včetně kontaktních informací, naleznete na internetové adrese www.2helpU.com.

POKYNY PRO ODSTRAŇOVÁNÍ ZÁVAD

Tato část obsahuje seznam častějších poruch, jejich příčin a nápravných kroků. Uživatel nebo pracovník údržby mohou provádět některé nápravné kroky, avšak jiné mohou vyžadovat pomoc kvalifikovaného technika společnosti DEWALT nebo vašeho dealera.

Závada

Kód

Vyskakuje pojistný ventil nadměrného tlaku 1,2

Uniká vzduch

3

Vzduch uniká z nádrže nebo z jejích svařovaných spojení 4

Vzduch uniká mezi hlavou a destičkou ventilu 5

Hodnota tlaku na ukazateli regulovaného tlaku klesá při použití příslušenství 7

Kompresor nedodává dostatek vzduchu na provoz příslušenství 8, 9, 10, 11, 12

Z knoflíku regulátoru neustále uniká vzduch 13

Regulátor nevypíná dodávku vzduchu

Motor nepracuje 11, 14,

18, 19, 20

KÓD MOŽNÁ PŘÍČINA	MOŽNÉ ŘEŠENÍ
1	Tlakový spínač nevypíná motor po dosažení nastaveného tlaku vzduchu
2	Tlakový spínač spíná po dosažení příliš vysokého tlaku
3	Trubková spojení dostatečně netěsní
4	Vadná vzduchová nádrž
5	Vadná těsnění
6	Vadný pojistný ventil
7	Regulátor není správně nastaven pro použivané příslušenství
8	Dlouhodobé nadměrné použivání vzduchu

ČEŠTINA

KÓD MOŽNÁ PŘÍČINA MOŽNÉ ŘEŠENÍ
9	Kompresor není pro dané příslušenství dost velký	Zkontrolujte požadavky příslušenství na dodávku vzduchu. Jestliže překročí množství krychlových stop nebo tlak dodávaný vaším kompresorem, je pro provoz daného příslušenství nutný větší kompresor.
10	Díra ve vzduchové hadici Vyměňte vzduchovou hadici.
11	Zpětný ventil nepracuje plynule	Kontaktujte tovární středisko DEWALT nebo oprávněné servisní středisko společnosti DEWALT.
12	Uniká vzduch Dotáhněte spoje.
13	Regulátor je poškozen	Kontaktujte tovární středisko DEWALT nebo oprávněné servisní středisko společnosti DEWALT.
14	Ochranný jistič proti přetížení motoru vyskočil	Viz Přetížení motoru v části Funkce.
15	Špatná délka nebo druh prodlužovacího kabelu	Obstarejte si prodlužovací kabel správné délky a typu. Viz Prodlužovací kabely v části Montáž.
16	Uvolněná elektrická spojení	Kontaktujte tovární středisko DEWALT nebo oprávněné servisní středisko společnosti DEWALT.
17	Pravděpodobně porouchaný motor nebo spouštěcí kondenzátor	Kontaktujte tovární středisko DEWALT nebo oprávněné servisní středisko společnosti DEWALT.
18	Nástřik barvy na vnitřních částech motoru	Kontaktujte tovární středisko DEWALT nebo oprávněné servisní středisko společnosti DEWALT. Nepoužívejte kompresor v lakovně. Viz varování o hořlavých výparech.
19	Spálená pojistka, vyskočený jistič	1. Zkontrolujte skřín pojistek na spálenou pojistku a vyměňte dle potřeby. Zapněte jistič. Nepoužívejte pojistku nebo jistič silnější, než kolik je třeba pro váš konkrétní okruh.2. Zkontrolujte správnost pojistky. Používejte pouze pojistky s časovým zpožděním.3. Zkontrolujte možnost nízkého napětí anebo bezchybnost prodlužovacího kabelu.4. Odpojte ostatní spotřebiče od okruhu nebo připojte kompresor k vlastnímu okruhu.
20	Tlak v nádrži přesahuje spouštěcí tlak tlakového spínače	Motor se spustí automaticky, jakmile tlak v nádrži poklesne pod spouštěcí tlak tlakového spínače.

ČEŠTINA

Model	DPC6MRC-0S DPC6MRC-GB	DPC100TC-0S DPC100TC-GB	DPC10RC-0S	DPC100TC-LXDPC17PS-GS
Veilkost nadizte (1) 6.9.4.10 10 17
Napiri (ac V) 230 230 110 230
Vikompanx Konsyckh si1 / KW 1.5 / 1.1.1.75 / 1.3.2.0 / 1.5.2.0 / 1.5.2.5 / 1.8	1.5.2.0 / 1.5.2.5 / 1.8
Vykonomax Konsyckh si1 / KW 1.5 / 1.1.1.75 / 1.3.2.0 / 1.5.1.85 / 1.4.2.2 / 1.6
Proud (A) 5.6.9.7.1.13.5.8
Druh terpadila Bez olefe Bez olefe Bez olefe Bez olefe
Hluk / nefisitota mefreni, LwA / KwA (dB)	97 / 1.5	89 / 1.5	97 / 1.5	97 / 1.0
Hluk / nefisitota mefreni, LpA / KPa @ 4m (dB)	77 / 1.5	69 / 1.5	77 / 1.5	77 / 1.0
Vneisi hluclncost, nametřena, LwA m (dB)	94.5	87.4	95.5	94.3
Vneisi hluclncost, garantovaná, LwA (dB)	97 89 97 97 97
Maximalinl pracovni tak (bar / psi)	8 / 116	8 / 116	8 / 116	8 / 116
Maximalinl tak v nadziti (bar / psi)	8 / 116	13.8 / 200	10 / 145	13.8 / 200
Objem vduchu (l/min / cfm)	170 / 6	176 / 6.2	206 / 7.3	292 / 10.2
Dodavka vduchu (l/min / cfm) @ 7 bar)	75 / 1.7	82 / 2.9	82 / 2.9	130 / 4.6
Dodavka vduchu (l/min / cfm) @ 90 PS(I)	81 / 2.9	89 / 3.1	89 / 3.1	141 / 4.9
Ostaky Kompresoru y l/min (otmin)	3100	2450	3750	1800
Hmotost (kg)	12.3	18.8	16.8	18 36
Druh ochrany	Tepelina ochrana s automatickym resetem	Tepelina ochrana s automatickym resetem	Tepelina ochrana s automatickym resetem	Samodrižna tepelna ochrana
Obecnà ochrana Kompresoru	IP20	IP20	IP20	IP20
Cyklus využtelého zatzení	S3 25%	S3 75%	S3 15%	S3 50%

Prečítajte si návod s pokynmi:

Pred umiestnením, uvedením do chodu alebo upravením tohto kompresora si pozorne prečítajte tento návod s pokynmi.

NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM: UPOZÓRNENIE: pred zahájením akýchkolívek prác na kompresore je nutné ho odpojit' od napájacieho zdroja elektrického prúdu.

Bezpečnostné predpisy

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY PRE POUŽÍVANIE KOMPRESORA.

⚠ VÝSTRAHA: NEVHODNÉ ALEBO NEBEZPEČNÉ POUŽÍVANIE KOMPRESORA MÔŽE MAT ZA NÁSLEDOK SMRŤ ALEBO VÁŽNE ZRANENIE OSÓB. ABY STE SA VYHLI TOMUTO PRÍPADNÉMU NEBEZPEČENSTVU, DODRŽUJTE NASLEDUJÚCE ZÁKLADNÉ BEZPEČNOSTNÉ POKYNY.

PREČÍTAJTE SI VŠETKY POKYNY

Pri práci s elektrickým náradím vonku použite predlžovací kábel vhodný na použitie v exteriéri. Použitie kábla vhodného do exteriéru znižuje riziko zásahu elektrickým prúdom.

ČAŠT PLATNÁ PRE MAXIMÁLNU DŁZKU 20 M (JEDNOFAZOVÁ)

Výkon / Výkon / 220/230 V 110/120 V

⚠ VÝSTRAHA: Pred použitím jednotky si treba prečítať a porozumieť bezpečnostnému návodu, návodu na použitie a pokynom na údržbu.

ZAPNUTIE

Skontrolujte, či napätie v hlavnom prívode zodpovedá napätiu na štítku s údajmi – rozsah povolenej odchýlky je +/- 5 %. Spínač otočte alebo prepnite do polohy „0“. Zasuňte zástrčku do zásuvky a zapnite kompresor prepnutím spínača do polohy "I".

Maticu otáčajte dovtedy, až kým nezačujete uvolňovanie stlačeného vzduchu. Potom ju zaskrutkujte naspát. Poistný ventil a jeho okolie udržiavajte vždy čisté a bez prekážok.

Regulátor nezavrie vývod vzduchu
