MMA 160 42940 - Nezařazeno PROLINE - Bezplatný návod k obsluze

Typ výrobku	Svařovací invertor DC MMA
Model	MMA 160 42940
Napájecí napětí	230V ~, 50 Hz, jednofázové
Jmenovitý vstupní proud	30 A
Jmenovitý vstupní výkon	6,90 kW
Rozsah výstupního proudu	20–160 A
Jmenovitý pracovní cyklus	60% při 160 A
Napětí naprázdno	70 V
Průměr elektrody	1,6–4 mm
Rozměry (š. × v. × h.)	27,7 × 23 × 22 cm
Hrubá hmotnost	4,0 kg
Třída nástroje	I
Stupeň krytí	IP21S
Třída izolace	H
Typ chlazení	Ventilátor
Bezpečnostní funkce	Tepelná ochrana (signalizace žlutou diodou), indikátor napájení (zelená dioda)
Obsah balení	Svářečka, zemnící kabel (1,2 m se svorkou 200 A), proudový kabel (1,8 m s držákem elektrody 200 A), návod k obsluze, záruční list
Čištění a údržba	Čistěte vlhkým hadříkem; nepoužívejte rozpouštědla; profoukněte ventilační otvory stlačeným vzduchem
Podmínky skladování	Suché, chladné místo, nepřístupné dětem, mimo vlhkosti a prachu
Bezpečnost používání	Povinné používání rukavic, masky, ochranného oděvu; nepoužívejte ve vlhkých místnostech; před údržbou odpojte od sítě
Servis a opravy	Kvalifikovaný personál, originální náhradní díly; autorizovaný servis
Obecné informace	Výrobce: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Varšava; shoda s EN 60974-1

Často kladené otázky - MMA 160 42940 PROLINE

Jak připojit svařovací kabely?

Zemnící kabel (10) připojte do zdířky označené – (záporný) a kabel držáku elektrody (11) do zdířky + (kladný). U některých elektrod může být polarita obrácená – zkontrolujte doporučení výrobce elektrod.

Co dělat, když se rozsvítí žlutá dioda tepelné ochrany?

Žlutá dioda signalizuje přehřátí zařízení. Počkejte, až ventilátor vychladne – po zhasnutí diody můžete pokračovat ve svařování. Pokud se problém opakuje, snižte pracovní cyklus nebo svařovací proud.

Jaký proud nastavit pro elektrodu o průměru 2,5 mm?

Pro elektrodu ∅2,5 mm je doporučený svařovací proud 65–95 A. Nastavte otočným regulátorem (5) v tomto rozsahu.

Proč se oblouk nezapálí?

Zkontrolujte, zda má zemnící svorka dobrý kontakt s materiálem (povrch musí být čistý a kovový) a zda je elektroda správně upevněna v držáku. Ujistěte se, že vypínač (7) je v poloze ON a svítí zelená dioda napájení.

Jak správně zapálit oblouk?

Přiložte konec elektrody k materiálu a táhněte ji jako při zapalování zápalky. Držte ochrannou masku. Po zapálení udržujte vzdálenost elektrody od svaru rovnou průměru elektrody.

Mohu svařovat v dešti nebo vlhké místnosti?

Ne. Používání svářečky v dešti, sněhu nebo místnostech s vysokou vlhkostí hrozí úrazem elektrickým proudem. Vždy pracujte na suchém, dobře větraném místě.

Jak čistit svářečku?

Před čištěním odpojte zařízení od sítě. Vnější části otřete vlhkým hadříkem s jemným čisticím prostředkem – nepoužívejte rozpouštědla. Ventilační otvory profoukněte stlačeným vzduchem.

Co znamená pracovní cyklus 60%?

Při proudu 160 A může svářečka pracovat nepřetržitě po dobu 6 minut v 10minutovém cyklu a zbývající 4 minuty musí odpočívat (chladnout). Překročení této doby hrozí poškozením.

Jaké elektrody mohu použít?

Lze použít obalené elektrody o průměrech 1,6–4 mm. Výběr typu elektrody závisí na svařovaném materiálu – zkontrolujte doporučení výrobce elektrod.

Kde mohu nechat opravit svářečku?

Opravy by měl provádět kvalifikovaný personál s použitím originálních dílů. Kontaktujte autorizovaný servis nebo výrobce (PROFIX Sp. z o.o.).

NÁVOD K OBSLUZE MMA 160 42940 PROLINE

VÝSTRAHA! Je nezbytně nutné se seznámit s tímto návodem na obsluhu před uvedením do provozu, montáži, nebo použitím svařovacího invertoru. Nedodržování doporučení obsažených v tomto návodu může způsobit těžká poranění, smrt nebo poškození samotného přístroje.

Při práci se svářečkou je třeba vždy dodržovat základních pravidla bezpečnosti práce, abyste předešli vzniku požáru, zásahu elektrickým proudem anebo mechanicky způsobenému úrazu.

Návod schovejte pro případné pozdější využití.

I. OBECNÉ PODMÍNKY BEZPEČNOSTI PŘI POUŽITÍ:

1. Tento přístroj není určen pro použití osobami se sníženými fyzickými, smyslovými nebo psychickými schopnostmi. Osoby nezletilé nebo osoby, které nemají dostatek zkušeností a znalosti zařízení nemohou svařovací invertory obsluhovat, ledaže se to koná za účelem školení podle příručky na použití přístroje a pod dozorem profesionálního školitele, který zodpovídá za jejich bezpečí.

2.

POZOR: Správnost reakcí může být negativně ovlivněna po požití alkoholu, léků a omamných látek, také v důsledku nemocí, horečky a únavy.

V takových případech je třeba upustit od použití svářečky.

1. Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

2. Pracoviště hy mělo být řádně ventilované a vybavené odsáváním. Je zakázáno svařovat v uzavřených prostorách. V průběhu svařování vznikají škodlivé výpary a zdraví nebezpečné plyny. Tyto plyny a výpary nevdechujte. Je třeba pravidelně kontrolovat účinky vytvářených plynů na uživatele, aby se předešlo otravě.

3. Elektrické zapojení by mělo být prováděno kvalifikovaným elektrikářem v souladu s příslušnými právními a bezpečnostními předpisy.

4. Tato svářečka je určena pro připojení k sítovému napájení, které má nulovou fázi a uzemnění. Ujistěte se, zda je sítová zásuvka správně připojena k uzemnění.

5. Před zahájením práce se svářečkou vždy zkontrolujte stav napájecího kabelu, svařovacích kabelů, držáků elektrod a dalších používaných vodičů elektrického proudu. Nepracujte s poškozenými. Poškozené vyměňte za bezvadné.

6. Během práce používejte osobní ochranné prostředky: svařovací zástěru, ochranný oděv, svářečské rukavice, svářečský štít a vhodnou obuv s protiskluznou podrážkou.

7. Při čištění svarů používejte ochranné brýle.

8. Nesvařujte materiály, které byly předtím čištěny rozpouštědly obsahujícími chlor, materiály potažené barvou, zašpiněné od bláta, oleje nebo galvanizované materiály.

9. Je zakázáno používat svářečku v blízkosti hořlavých kapalin nebo plynů.

10. Je zakázáno provádět svařovací práce na kontejnerech, nádržích,

potrubích, které obsahují (obsahovaly) plynné nebo těkavé hořlaviny. Tyto nádoby nebo nádrže musí být před svařením opláchnuty pro odstranění hořlavých kapalin.

1. Je zakázáno svařovat tlakové nádoby. Nebezpečí výbuchu.

2. Jiskry, které vznikají při svařování, mohou způsobit požár, explozi a popáleniny nechráněné pokožky. Při svařování používejte rukavice a ochranné oděvy. Odstraňte všechny hořlavé materiály a látky z pracoviště nebo je zajistěte (např. dřevo, papír, utěrky, hadříky apod.). Protipožární zařízení (hasící deky a práškové nebo sněhové hasící přístroje) by měly být umístěny v blízkosti pracoviště na viditelném a snadno přístupném místě.

3. Místo, kde se svařuje, by mělo být oddělené ochrannou clonou.

4. Je zakázáno používat svářečku na místech s vysokou vlhkostí a za deště nebo sněžení. Nebezpečí úrazu elektrickým proudem.

5. Je zakázáno pokládat svářečku na šikmou, nestabilní plochu nebo na povrch, který se drolí.

6. Během svařování se nedotýkejte uzemněných částí, jako jsou radiátory, vodovodní potrubí, chladničky apod.

7. Je nepřijatelné věšet nebo pokládat kabely nebo svářecí hadice na ramena a kolena nebo dovolit jejich prímý kontakt s jinými částmi těla během svařování.

8. Svářečku zapínejte pouze při provozu. Po její zapojení nesmí být na pracovišti přítomné žádné neoprávněné osoby. Zařízení je zvlášť nebezpečné pro děti, proto je třeba dbát na to, aby bylo dětem absolutně nedostupné.

9. Je zakázáno používat zařízení k jinému než stanovenému účelu. Nepoužívejte svářečku k rozmrazování potrubí.

10. Před připojením kabelů nebo jinou údržbou anebo opravou vždy odpojte napájecí kabel od napájecí zástrčky.

11. Neodstraňujte kryt přístroje.

12. Před zahájením práce se svářečkou vždy zkontrolujte stav krytů a všech bezpečnostních prvků. Nepracujte s poškozenými. Poškozené vyměňte za bezvadné.

13. Chraňte napájecí kabel a případný prodlužovací kabel před nadměrným teplem, olejem a ostrými hranami. Nepoužívejte svářečku, pokud je prodlužovací kabel svinutý.

14. Prodlužovací kabel používaný při práci by měl zajišťovat bezproblémový provoz zařízení a délka kabelu by měla být zvolena tak, aby jeho přebytek nepřekážel při práci.

15. Pro odpojení zástrčky ze zásuvky netahejte za připojovací kabel.

16. Před svařováním musí být obrobek zajištěn pomocí svorek nebo svěráku.

17. Zaujměte takový postoj při práci, který nedovoluje se převrátit. Udržujte pevný postoj.

18. Dbejte na náležitou izolaci elektrody, svařovaných části a kovových předmětů poblíž svařování. Používejte za tímto účelem speciální rukavice, ochranné oděvy, izolační kryt nebo koberce, používejte vysokou izolovanou obuv.

19. Před prvním zapojením svářečky zkontrolujte, zda napájecí napětí odpovídá označení na typovém štítku. Napájecí zásuvka musí být vybavena ochranným kontaktem.

20. Svářecí zařízení vytváří vysoké napětí. Nedotýkejte se svařovacího zařízení, připojeného svařovacího materiálu, když je zařízení zapojeno do sítě. Všechny prvky, které tvoří obvod svařovacího proudu, mohou způsobit úraz elektrickým proudem, proto se vyvarujte dotyku holýma rukama nebo vlhkým či poškozeným ochranným oděvem. Je zakázáno pracovat na mokrém povrchu nebo používat poškozené svařovací kabely.

21. SVAŘOVANÉ MATERIÁLY MOHOU ZPŮSOBIT POPÁLENINY: Nikdy se nedotýkejte svařovaných částí nechráněnými částmi těla. Při manipulaci se svařovaným materiálem používejte vždy svářečské rukavice a kleště.
22. PAPRSKY SVAŘOVACÍHO OBLOUKU MOHOU ZPŮSOBIT OPAŘENINY: Je zakázáno dívat se přímo do svařovacího oblouku bez ochranného stínění. Vždy používejte masku nebo ochranný štít s vhodným filtrem. Chraňte odkryté části těla vhodným ochranným oděvem z nehoslavého materiálu. Chraňte postranní osoby nehoslavými clonami pohlcujícími záření.
23. Je zakázáno ponechávat zařízení připojené k síti bez dozoru. Vždy po skončení práce odpojte zástrčku ze zásuvky.
24. POZOR! Při svařování se, stejně jako při proudění elektrického proudu svařovacími dráty, vytváří elektromagnetické pole, které může narušit činnost kardiostimulátoru a také činnost elektrických zařízení, které se nacházejí poblíž. Osoby se zařízeními na podporu životních funkcí (např. regulátor srdečního rytmu, respirátor apod.) by se měly poradit s lékařem, než se začnou zdržovat poblíž svářecích prací. U výše zmiňovaných osob se nedoporučuje používat svářečku.
25. POZOR: Zařízení se skládá z elektronických součástek. Broušení a řezání kovů v blízkosti svářečky může znečistit vnitřní prostor zařízení a tak způsobit jeho poškození. Na takové poškození se nevztahují záruční opravy! V případě, že bude pracovat v takovém prostředí, je třeba provádět čištění vnitřku svářečky stlačeným vzduchem.

URČENÍ A STAVBA ZAŘÍZENÍ:

Svařovací invertory jsou technologicky vyspělými výrobky určenými pro obloukové svařování obalenými elektrodami (metoda MMA – Manual Metal Arc Welding, česky ROS – ruční obloukové svařování). Svařovací invertory jsou novým druhem svařovacích přístrojů, které generují potřebné proudové hodnoty pomocí elektronických obvodů. Vyznačují se malými rozměry, nízkou hmotnosti, vysokou účinnosti, širokou škálu použití, velmi dobrými výsledky svařování a snadnou přepravou.

Svářecí invertory jsou určeny pro ruční svařování obalenými elektrodami takových materiálů, jako je legovaná ocel, konstrukční ocel a taky litina. Mohou pracovat s elektrodami s průměrem od 1,6 mm do 4 mm, v závislosti na potřebném svařovacím proudu a druhu provozu svářečky. Svářečky jsou určeny pro napájení proudem 230V \~, 50/60 Hz (jednofázové).

Zařízení by měla být provozována v souladu s nařízením ministra hospodářství ze dne 27. 04. 2000 o bezpečnosti a hygieně práce při svářování (č. 40/2000 Sb. § 470).

POZOR! Každé použití, ke kterému prístroj není určen, je zakázáno a způsobuje zánik záruky a odpovědnosti výrobce za jakékoliv škody vzniklé takovým použitím.

Údržbu a opravy těchto zařízení mohou provádět oprávnění kvalifikováni pracovníci v souladu s podmínkami platnými pro bezpečnost práce s elektrickými zařízeními.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě zařízení se mohou vyskytnout následující rizika:

• Popáleniny;
• Otrava plyny, zplodinami nebo výpary;
• Poškození zraku;
• Vznik požáru;
• Úraz elektrickým proudem;
• Negativní vliv elektromagnetického pole na zdravotní stav svářeče.

Kompletace

• Svařovací invertor - 1 ks.
• Zemnící svařovací kabel 1,2 m se svorkou 200 A - 1 ks.
• Proudový svařovací kabel 1,8 m s držákem elektrod 200 A - 1 ks.
  • Návod na obsluhu - 1 ks.
  • Záruční list - 1 ks.

■ Součástizařízení (vizobr:A):

Číslování součásti zařízení se vztahuje ke grafickému znázornění umístěnému na stránce 2 návodu na obsluhu:

1. Zásuvka proudového svařovacího kabelu ( - )
2. Zásuvka proudového svařovacího kabelu (+)
3. Signalizace napájení (zelená)
4. Signalizace tepelné ochrany (žlutá)
5. Otočné ovládací kolečko pro svařovací proud
6. Popruh pro prénášení
7. Přepínač (zapnuto/vypnuto)
8. Větrák
9. Napájecí kabel
10. Zemnicí svařovací kabel se svorkou
11. Proudový svařovací kabel s držákem elektrod

TECHNICKÉ ÚDAJE:

MODEL	42940	42941
Napájecí napětí (jednofázové)	230V	230V
Napájecí frekvence	50Hz	50Hz
Jmenovitý vstupní výkon	6,90kW	8,02kW
Jmenovitý vstupní proud	30A	34,9A
Rozsah výstupního proudu	20~160A	20~180A
Jmenovitý pracovní cyklus	60%-160A	30%-180A
Napětí na prázdno	70V	70V
Průměr elektrod (ø) 1,6-4mm 1,6-4mm
Třída zařízení	I	I
Třída ochrany	IP21S	IP21S
Třída izolace	H	H
Typ chlazení Větrák Větrák
Rozměry (cm)	27,7x23x22	27,7x23x22
Hmotnost brutto	4,0kg 4,1kg

Pracovní cyklus (zatěžovatel) je založen na poměru 10 minut k době, kdy přístroj může svařovat při jmenovitém svařovacím proudu bez přerušení. V závislosti na údaji o velikosti proudu na typovém štítku se zjistí koeficient provozní frekvence X%. Tento koeficient udává, jak dlouhý je časový interval během 10 minut pro nepřetržitý provoz. Například X =

40% znamená, že při stanoveném proudu (180 A) během 10 minut práce by se měly 4 minuty vynaložit na nepřetržitou práci, 6 minut na odpočinek. Pracovní cyklus X = 100% znamená, že zařízení může pracovat nepřetržitě, bez přerušení.

Je třeba si zapamatovat, že nedodržení výše uvedených pokynů může způsobit trvalé poškození svářečky.

■ Typový štítek

42941			NO.
-			EN 60974-1
	——		20 A/20.8V~ 180A/27.2V
	Uo=70V		X(%)	60 100
			I2(A)	180A	127A	98.5A
			U2(V)	27.2V	25V	23.9V
	U1=230V		I1max = 34.9 A		I1eff = 19 A
IP21S		H

Technická specifikace a symboly popisující druh práce a použití jsou uvedeny na horním nebo spodním panelu svařovacího zařízení a je třeba je chápat následovně:

42941 – modelsvářečky;

NO – výrobní číslo;

^1 - jednofázový frekvenční měnič - transformátor se dvěma vinutími – usměrnovač;

EN 60974-1 – Norma pro výrobu a bezpečnost svařovacích prostředků pro obloukové svařování a související procesy;

– Symbol ručního svařování obloukem s tyčovitými obalenými elektrodami;

- Symbol stejnosměrného proudu;

S – Symbol selektivního spínače;

Uo – Jmenovité napětí na prázdno;

X(%) – Koeficient provoznífrekvence (zatěžovatel);

I2(A) – Jmenovitý svařovací proud (ampér);

U2(v) – Napětíoblouku (volt);

D≡D= - Sítové napojení jednofázové;

U1 – Elektrickénapájení;

I1max – Max. proud v primárním okruhu;

I1eff – Max. účinný proud v primárním okruhu;

IP21S– Třída ochrany krytu;

H– Třída izolace transformátoru;

PŘÍPRAVA K PRÁCI:

POZOR! Všechny činnosti spojené s instalací a zapojením elektrické svářečky by měly být prováděny s vypnutým napájením.

Elektrické připojení by mělo být prováděno kvalifikovaným elektrikářem.

Svářečku lze provozovat za následujících podmínek:

Umístěte prístroj na rovném vodorovném povrchu s dostatečnou pevností, aby nedoslo k nebezpečnému posunu svářečky nebo jejímu převrácení.

Svářečka by měla být umístěna v dobře větrané místnosti s volným oběhem vzduchu, dobře osvětlené, bez přístupu vlhkosti, mimo hořlavé předměty (min. vzdálenost od jiných předmětů je 0,5 m).

Než začnete práci se svářečkou, zkontrolujte stav napájecího kabelu, svařovacích kabelů, držáku elektrod a svorky materiálu. Nepracujte s poškozenými. Poškozené vyměňte za bezvadné.

Při svařování vytváří proudové kabely silné elektromagnetické pole. Pro snížení elektromagnetického záření, je umístěte blízko sebe.

■ Připojení k síti

1. Ujistěte se, že napájecí zdroj, ke kterému má být svářečka připojena, splňuje požadavky uvedené na typovém štítku. Maximální svařovací proud je dosažitelný pouze tehdy, když síťový zdroj zajišťuje plnou účinnost proudu.
2. Ujistěte se, že přepínač (zapnuto/vypnuto) (7) není v zapnuté poloze. Zasunutí zástrčky do zásuvky, když je hlavní vypínač v zapnuté poloze, může způsobit vážnou nehodu.
3. Při použití prodlužovacích kabelů použijte prodlužovací kabel s ochranným vodičem přizpůsobený jmenovitému zatížení. Elektrický vodič položte tak, aby nebyl během práce vystaven riziku přeseknutí, spálení nebo roztavení. Nepoužívejte poškozené prodlužovací kabely. Použijte co nejkratší prodlužovací kabel. Neodpojujte zástrčky ze zásuvky tahem za připojovací kabel.
4. Svářečka musí být připojena k napájecímu zdroji s neutrálním vodičem a zemnicím vodičem. Nepřipojujte nebo nepoužívejte svářečku, pokud síťový zdroj nemá ochranný vodič.
5. Svářečka může rušit práci počítačů a počítačem rízených zařízení, bezpečnostních zařízení, měřicích přístrojů, radiokomunikačních zařízení, zařízení rízených rádiovým signálem apod. Ujistěte se, že instalace svářečky nezpůsobí nesprávnou činnost jiných zařízení.

■ Připojení svařovacích kabelů

Každá elektrodová svářečka má dvě proudové zásuvky označené "+" a "-". Tyto symboly označují polaritu na dané zásuvce.

V případě typického svařování se svářečkou MMA zemnící vodič (10) by měl být připojen k zásuvce (1) se zápornou polaritou („-“) a vodič držáku elektrod (11) k zásuvce (2) s kladnou polaritou („+“). Je důležité si zapamatovat, že toto je obecné pravidlo. Existují některé typy elektrod, které vyžadují obrácenou polaritu svařování. Důvěryhodní výrobcí svařovacích elektrod by měli vždy uvádět na balení požadavky na polaritu a na svařovací proud.

POPIS POSTUPU SVAŘOVÁNÍ:

Obloukové svařování obalenou elektrodou, nazývané také MMA, je nejstarší a nejuniverzálnější metoda obloukového svařování.

Metoda MMA používá povlečenou elektrodu, která se skládá z kovového jádra pokrytého stlačeným obalem. Mezi koncem elektrody a svařovaným materiálem vzniká elektrický oblouk. Ke vznícení oblouku dojde při doteku konce elektrody se svařovaným materiálem. Elektroda se roztaví a kapky roztaveného kovu elektrody se prénášejí skrz oblouk do kovové svarové lázně svařovaného materiálu a tam vytvoří po ochlazení svařovaný spoj. Svářeč posunuje elektrodu, během jejího tavení, ke

současně posunuje tavící se konec elektrody podél linie svaru. Tavením obalu elektrody se vytvářejí plyny, které chrání roztavený kov před atmosférickými vlivy, následně ztuhne a tvoří na povrchu svarové lázně strusku, což opět chrání ztuhlý kovový svar před vlivem prostředí. Po vzdálení elektrody od svařovaného předmětu, se elektrický oblouk zastaví a proces svařování se přeruší. Po položení stehu (housenky) musí být struska mechanicky odstraněna pomocí kladívka. Nenanášejte další steh (housenku) bez toho, abyste řádně odstranili veškerou strusku.

K základním svařovacím parametrům počítáme svařovací proud (nastavitelný pomocí otočného ovládacího kolečka pro svařovací proud (5)), napětí elektrického oblouku (svářečem nastavitelné odstupem elektrody od svařovaného materiálu), rychlost svařování (svářečem řízené zpomalováním nebo zrychlením ručního posouvání elektrody) a průměr elektrody a její poloha vůči svařovanému spoji.

Z těchto důvodů je svařovací proces vysoce závislý na znalostech, zkušenostech, dovednostech a praxi svářeče. Méně zdatným svářečům se doporučuje procvičení svařování na zbytečných kusech materiálu. Před zahájením práce je třeba provést všechny výše popsané kroky. Zvláštní pozornost by měla být věnována bezpečnosti práce a přípravě pracoviště, čištění svařovaného materiálu a přípravě zařízení k práci.

PRÁCE:

■ Příprava materiálu ke svařování

Vyčistěte materiál, který se má svařit, v místech svařování a v místě upevnění svorky materiálu. Odstraňte rez, nátěr, lak a jiné nečistoty pomocí drátěného kartáče, brusného papíru nebo chemickým odmaštovačem. Čištění prvků pro ruční svařování se provádí na šířce asi 25 mm.

Veškeré znečištění materiálu by mělo být odstraněno, protože při svařování způsobuje uvolňování velkého množství plynů a oxidů a navíc je příčinou poklesu pevnosti svaru.

■ Svařování

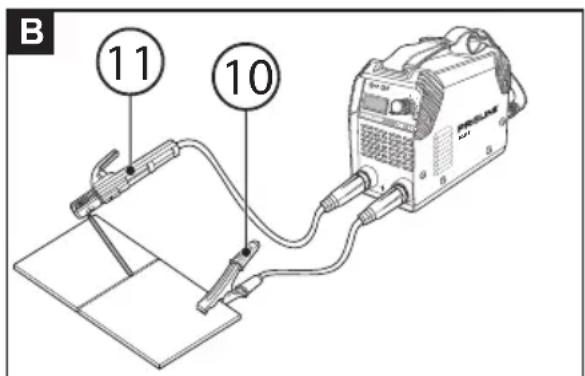

B 11 10

Svařovací přístroje mají jednofázový transformátor a jsou určeny pro svařování střídavým proudem s obalenými elektrodami s průměrem zvoleným podle technických údajů uvedených v tomto návodu na obsluhu.

Po kontrole všech elektrických připojení na obvodech svařovacím a hlavním postupujte následovně:

1. Umístěte holou část elektrody ve svorce držáku elektrod (11).
2. Umístěte ukostřovací svorku zemnícího vedení (10) na svařovaném materiálu (viz obr. B).
   POZOR! Je třeba dbát na to, aby byl kontakt se svařovaným předmětem přesný – povrch nemůže být lakovaný, zkorodovaný nebo nekovový.
3. Zapněte svářečku pomocí přepínače (7) a nastavte proud pomocí

otočného ovládacího kolečka (5) podle průměru použité elektrody:

Elektroda ∅1.6 mm: proud 20-40A

Elektroda ∅2.0 mm: proud 40-65A

Elektroda ∅2.5 mm: proud 65-95A

Elektroda ∅3.2 mm: proud 95-125A

Elektroda ∅4.0 mm: proud 125-150A

1. Přidržujte svařovací štít před obličejem a potřete elektrodu po svařovaném materiálu tak, jak byste zapalovali zápalku. Toto je správný způsob, jak vznítit elektrický oblouk. Oblouk vzněcujeme vždy v oblasti svaru, který chceme nanést.

POZOR! Nenarážejte elektrodou do svařovaného materiálu, protože by mohlo dojít k poškození jejího obalu a způsobit tak problémy se vznícením oblouku.

1. Jakmile se vznítí oblouk, doporučuje se dodržet vzdálenost od svaru rovnající se průměru elektrody. Aby se dosáhlo rovnoměrného svaru, měla by být stále udržována konstantní vzdálenost mezi svarem a koncem elektrody. Nezapomeňte, že sklon osy elektrody ve směru svařování by měl být přibližně 20/30 stupňů

C 20-30°

1. Na konci svařování mírně posuňte elektrodu zpět vůči směru svařování tak, aby se svarová lázeň rovnoměrně zaplnila tekutým kovem, a pak rychle zvedněte elektrodu směrem vzhůru.

POZOR! Vždy používejte kleště pro odstranění opotřebovaných elektrod a pro přesun čerstvě svařovaných předmětů. Dbejte na to, abyste po svařování položili držák elektrody na izolační podložku.

Strusku ze svaru odstraňte teprve po jejím vychlazení.

Pokud pokračujete ve svařování na nedokončeném svaru, v místě aplikace elektrody musí být nejprve odstraněna vrstva strusky.

Po svařování se ujistěte, že je držák elektrody odpojen od elektrody.

■ Tepelná ochrana

V případě delší a příliš intenzivní práce se svářečkou se zapne ochranný systém. To je signalizováno žlutou LED kontrolkou tepelné ochrany (4) (obr. A).

Větrák svářečky pracuje dál a chladí ovládací prvky svařovacího obvodu. Po určité době, v závislosti na okolní teplotě, LED zhasne. Svařování může pokračovat.

■ Volba elektrod

Volba průměru obalené elektrody a jejího druhu pro svařovaný materiál je pro správné svařování velmi důležitým faktorem. Průměr elektrody má významný vliv na tvar svaru a na hloubku tavení. Zvýšení průměru elektrody při konstantním proudu snižuje hloubku zatavení a zvyšuje šířku svaru.

Pro svářečské práce mohou být používány na trhu dostupné obalené elektrody různých výrobců. Nepřekračujte doporučené a přípustné průměry elektrod a zvolte vhodný průměr elektrody pro optimalizaci tvaru svaru.

Délky elektrod závisí na průměru elektrod např.: pro elektrody s průměrem 2,5 mm; 250 - 300 - 350 mm, a pro elektrody s průměrem 3,2 mm; 300 - 350 - 400 - 450 mm.

Volba průměru elektrody závisí na tlouštce svařovaného materiálu, druhu svaru apod.

Je třeba taky správně zvolit obal elektrody, tj. druh elektrody, pro typ materiálu, který se má svařit, a typ spoje, který má být proveden.

Úplná charakteristika elektrod je uvedena v technických specifikacích výrobce. Tyto charakteristiky poskytují všechna data: označení elektrody, druh obalu elektrody, použitelnost elektrody, polohy svařování, typ a intenzita svařovacího proudu v závislosti na průměru elektrody, polaritu zapojení elektrody, potřebné tepelné procedury při svařování, podmínky pro sušení a skladování elektrod.

■ Parametry svarů

Při svařování je třeba dávat pozor, aby oblouk nebyl příliš dlouhý, protože to způsobuje velké rozstříkávání nebo netěsnosti ve svaru nebo jeho prasknutí, anebo aby nebyl příliš krátký, protože se elektroda bude lepit k povrchu svařovaného materiálu.

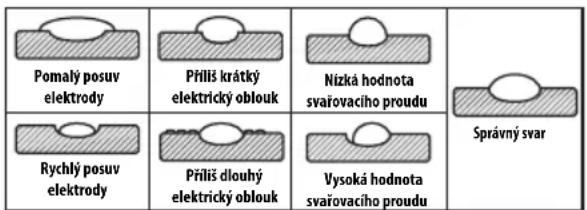

Pomalý posuv elektrody Příliš krátký elektrický oblouk Nízká hodnota svařovacího proudu Správný svar Rychlý posuv elektrody Příliš dlouhý elektrický oblouk Vysoká hodnota svařovacího proudu

UCHOVÁVÁNÍA ÚDRŽBA:

Udržujte svářečku mimo dosah dětí, udržujte ji čistou a chraňte před vlhkostí a prachem. Podmínky uchovávání by měly vyloučit možnost mechanických poškození a vliv povětrmostních činitelů.

■ Běžná údržba

POZOR!

Před začátkem čistění a údržby se ujistěte, zda je zařízení odpojeno od napájení.

Pro zajištění bezpečné a efektivní práce, nesmí být v krytu elektronářadí a ventilačních otvorech prach a znečištění. Doporučuje se čištění zařízení bezprostředně po každém použití.

Vnější plastové části očistěte s použitím vlhké látky a jemného čisticího prostředku. NIKDY nepoužívejte k čištění rozpouštědla – mohly by poškodit části zařízení vyrobené z umělé hmoty. Dávejte pozor, aby se dovnitř zařízení nedostala voda.

Kontrolujte vždy technický stav svářečky. Zkontrolujte, zda proudové vodiče jsou bez závad a zda nevykazují známky mechanického poškození. Zkontrolujte stav obou uchycení. Zkontrolujte stav napájecího kabelu. Pokud zjistíte nějaké závady, odstraňte je.

Při každé příležitosti, obzvláště po práci vyčistěte mřížky sání vzduchu chladící soustavy svářečky. Nejvíce se pro toto hodí stlačený vzduch. Udržujte v čistotě obě rukojeti proudových vodičů.

DOPRAVA:

Zařízení přepravujte a skladujte v původním obalu, který je chrání proti vniknutí prachu a malých předmětů. chraňte především ventilační otvory. Drobné částice, které se dostanou dovnitř krytu, by mohly poškodit zařízení.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém aelektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.;

ul. Marywilska 34,

03-228 Varšava, Polsko

Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům.

POZOR: Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

ŘEŠENÍ PROBLÉMŮ:

V případě poruchy přístroje, než odešlete svářečku do opravny, zkontrolujte seznam základních poruch, a pokuste se je sami odstranit.

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ	ŘEŠENÍ PROBLÉMU
Kontrolka napájení nesvítí, větrák nefunguje, na výstupu není proud.	Napájecí kabel je špatně připojen nebo poškozen.	Zasuňte zástrčku hlouběji, zkontrolujte napájecí kabel.
	V zásuvce není napětí.	Zkontrolujte napětí v zásuvce, ověřte, zda nevypadl jistič.
	Poškozený vypínač.	Svářečku odevzdejte do opravny.
Kontrolka napájení svítí, větrák nefunguje, na výstupu není proud.	Napětí v síti jiné než 230 V. Zasuňte zástrčku	do zásuvky s napětím 230 V ~ 50 Hz
	Zařízení může být v nouzovém režimu.	Vypněte zařízení na 2-3 min. a zapněte znova.
Indikátor tepelné ochrany (LED) nesvítí, není výstupní proud.	Jeden nebo oba proudové vodiče poškozené nebo špatně připojené: držák elektrod a zemnicí svorka.	Zkontrolujte oba vodiče a jejich připojení. Sevřete je správně nebo v případě potřeby vyměňte za nové.
Indikátor tepelné ochrany (LED) svítí, není výstupní proud	Zapůsobil systém tepelné ochrany	Nechte vychladnout a pokuste se znovu zapnout.
Svařovací oblouk se nevzněcuje	Špatný kontakt na zemnicí svorce	Opravte kontakt svorky
Svařovací oblouk je moc dlouhý a nepravidelný	Svařovací proud příliš vysoký	Zmenšete hodnotu svařovacího proudu
Svařovací oblouk je moc krátký Svařovací proud příliš nízký Zvyšte hodnotu svařovacího proudu

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

I1eff – Maks. efektyvi srové pirminěje grandiněje;
