Typ produktu	Grafický tablet
Model	EVOLVEO Grafico T12
Kód produktu	TAB GFK T12
Rozměry	360 x 240 x 11 mm
Aktivní plocha	250 x 150 mm
Úrovně tlaku	8192
Rychlost snímání	233 PPS
Rozlišení	5080 LPI
Aktivní výška	15 mm
Napájení	USB, 5V, 60mA
Konektivita	USB 2.0/3.0, OTG pro Android
Typ pera	Bezdrátové, bez baterie
Tlačítka pera	2 programovatelná tlačítka ("+" a "-")
Tlačítka tabletu	12 programovatelných multimediálních tlačítek
Operační systémy	Windows, macOS, Android (s OTG)
Obsah balení	Tablet, bezdrátové pero, 30 náhradních hrotů, USB kabel, OTG adaptéry (Micro-USB a USB-C), pouzdro na pero, kroužek na vyjmutí hrotu, ochranná fólie na pracovní plochu, rukavice (velikost L)
Ovladač	Graphic Tablet 3.4.1.122 (Windows/macOS)
Dostupnost náhradních dílů	Náhradní hroty jsou součástí, pero je vyměnitelné
Čištění	Otřete jemným suchým hadříkem; vyhněte se kapalinám
Bezpečnostní poznámky	Nepouštějte pero; vyhněte se USB hubům; vypněte otáčení obrazovky na Androidu

Často kladené otázky - Grafico T12 Evolveo

Jak připojit Evolveo Grafico T12 k telefonu s Androidem?

Použijte přiložený OTG adaptér (Micro-USB nebo USB-C) a USB kabel. Připojte OTG adaptér k telefonu, poté připojte USB kabel k adaptéru a tabletu. Ujistěte se, že váš telefon podporuje OTG, a před připojením vypněte otáčení obrazovky.

Vyžaduje bezdrátové pero baterii nebo nabíjení?

Ne, pero je bez baterie a nevyžaduje nabíjení. Využívá technologii elektromagnetické rezonance napájenou tabletem.

Jak vyměnit hrot pera?

Uchopte starý hrot přiloženým kroužkem a vytáhněte jej. Poté vložte nový hrot a pevně jej zatlačte do pera. Balení obsahuje 30 náhradních hrotů.

Jak nainstalovat ovladače ve Windows?

Připojte tablet k USB portu (ne na předním panelu). Otevřete 'Tento počítač' a najděte CD mechaniku (Pen Driver). Spusťte 'Grafico Drivers.exe' a postupujte podle průvodce instalací. Bude vám nabídnuto stažení Paint Tool SAI. Dokončete instalaci a v případě výzvy restartujte.

Jak nainstalovat ovladače na macOS?

Připojte tablet, otevřete složku 'Pen Driver', poté otevřete 'TabletDriver.dmg' a spusťte 'MyTablet.pkg'. Postupujte podle instalátoru, zadejte své heslo a restartujte. Po restartu přejděte do Předvolby systému > Zabezpečení a soukromí > Soukromí > Zpřístupnění a povolte MyTabletDaemon 3.

Jaká je citlivost na tlak u Evolveo Grafico T12?

Tablet podporuje 8192 úrovní citlivosti na tlak, nastavitelných přes rozhraní ovladače. V nastavení můžete jemně doladit křivku tlaku.

Lze tlačítka tabletu přizpůsobit?

Ano, 12 multimediálních tlačítek a tlačítka pera lze přenastavit v nastavení ovladače (Windows/macOS). Na Androidu není přizpůsobení tlačítek podporováno.

Co mám dělat, pokud se kurzor pohybuje nepravidelně?

Ujistěte se, že nepoužíváte USB hub nebo prodlužovací kabel. Vypněte Windows Flicks (ve Windows 7). Vyhněte se používání více grafických tabletů současně. Restartujte systém a znovu připojte tablet.

Je Evolveo Grafico T12 kompatibilní s macOS?

Ano, funguje s macOS. Nainstalujte ovladač podle popisu a po instalaci povolte MyTabletDaemon v Předvolbách systému > Zabezpečení a soukromí > Soukromí > Zpřístupnění.

Jak získat technickou podporu?

Navštivte www.evolveo.com/helpdesk/ pro technickou podporu. Záruka se nevztahuje na poškození způsobené nesprávným používáním, neoprávněnou opravou nebo přírodními živly.

NÁVOD K OBSLUZE Grafico T12 Evolveo

Důležité informace....4

Obsah balení ....4

Přehled....5

Funkce multimediálních kláves....6

Bezdrátové pero....6

Výměna hrotů ....7

Připojení....7

Připojení k telefonu Android......8

Nastavení bezdrátového pera....9

Specifikace ....10

Instalace ovladačů......10

Technická podpora....17

Vážený zákazníku, děkujeme, že jste si vybrali EVOLVEO Grafico T12. Věříme, že Vám produkt bude sloužit k vaší plné spokojenosti.

Důležité informace

Tento manuál obsahuje kroky pro každodenní ovládání, nastavení a instalaci zařízení EVOLVEO Grafico T12.

Ovladače potřebné k instalaci zařízení jsou uložena uvnitř zařízení.

Obsah balení

• EVOLVEO Grafico T12, grafický tablet
• Bezdrátové pero
• Náhradní hroty – 30ks
• USB
• Uživatelský manuál
• Micro-USB OTG adaptér
• USB C OTG adaptér
• Pouzdro na bezdrátové pero
• Kroužek pro odstranění hrotů
• Folie na pracovní plochu
• Rukavice velikost L

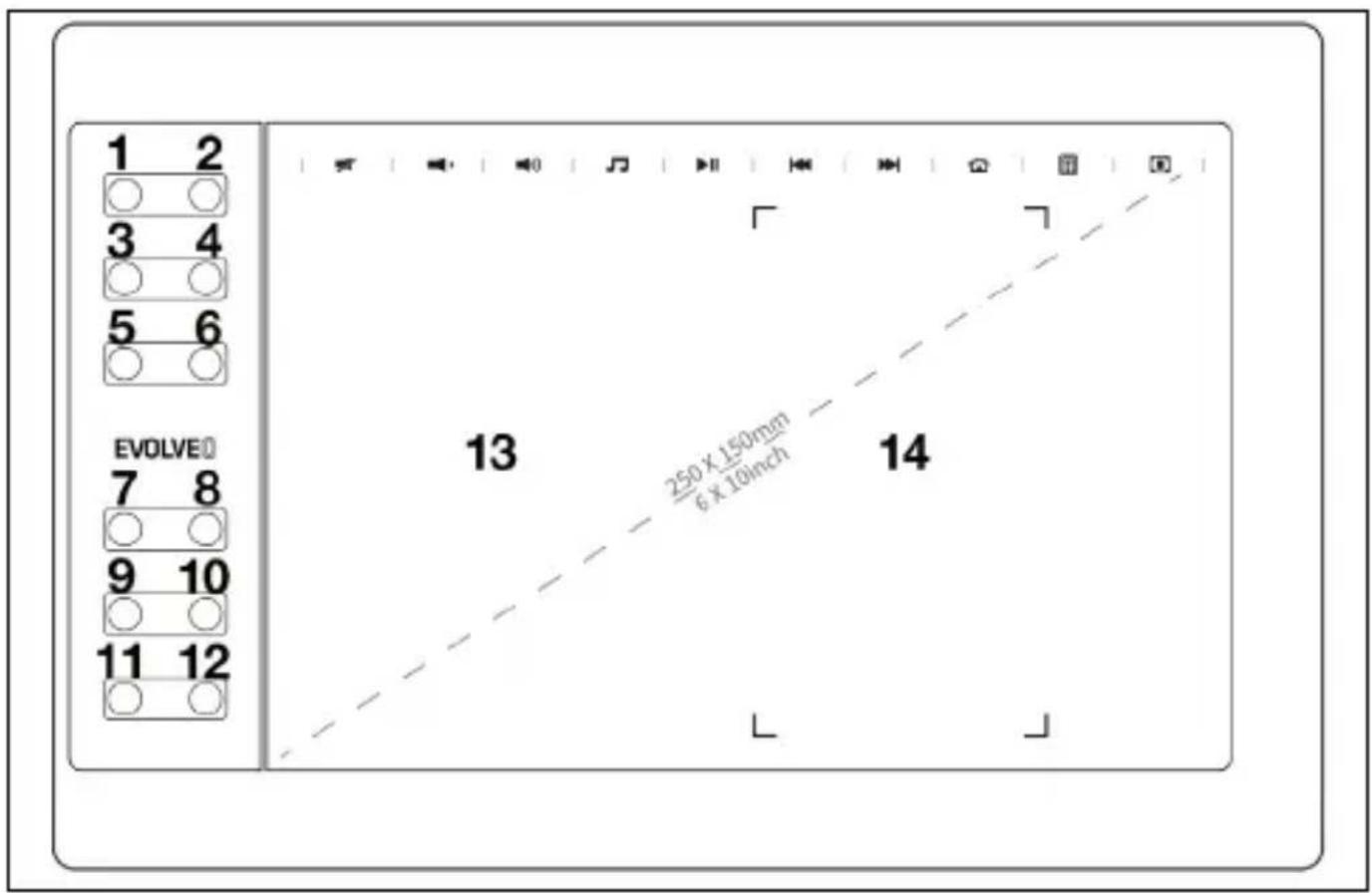

Přehled

1 2 3 4 5 6 EVOLVE 7 8 9 10 11 12 13 250 x 150mm 6 x 10inch 14

1) Guma2) Štětec3) Ctrl-4)Ctrl+5) Štětec-6) Štětec+7) Kolečko myši nahoru

8) TAB9) Kolečko myši dolů10) Mezerník11) Ctrl12) Alt13) Pracovní oblast14) Pracovní oblast – telefon

Funkce multimediálních kláves (pouze PC)

1) Ztlumit2) Hlasitost-3) Hlasitost+4) Přehrávač5) Spustit / Pauza

6) Předchozí7) Následující8) Prohlížeč9) Kalkulačka10) Plocha

Poznámka: Pokud se bezdrátové pero dotýká pracovní oblasti grafického tabletu, nebo je stisknuto tlačítko bezdrátového pera, Kontrolka LED svítí.

Poznámka: Klávesy 1-12 mohou být prěnastaveny tak, aby jejich funkce vyhovovaly vašemu užívání. Změna funkce nelze provést v systému Android.

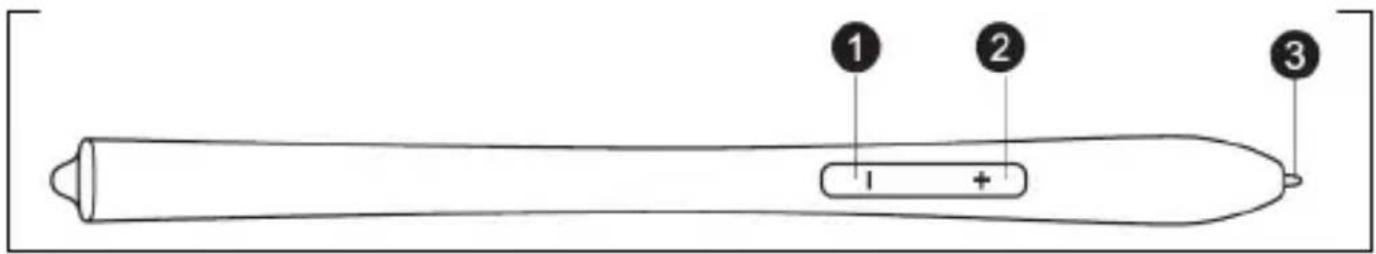

Bezdrátové pero

Poznámka: Klávesu pro „-,„ Ize přizpůsobit vašim potřebám. Podrobnosti naleznete v rozhraní ovladačů.

Poznámka: Bezdrátové pero není třeba nabíjet ani používat baterii.

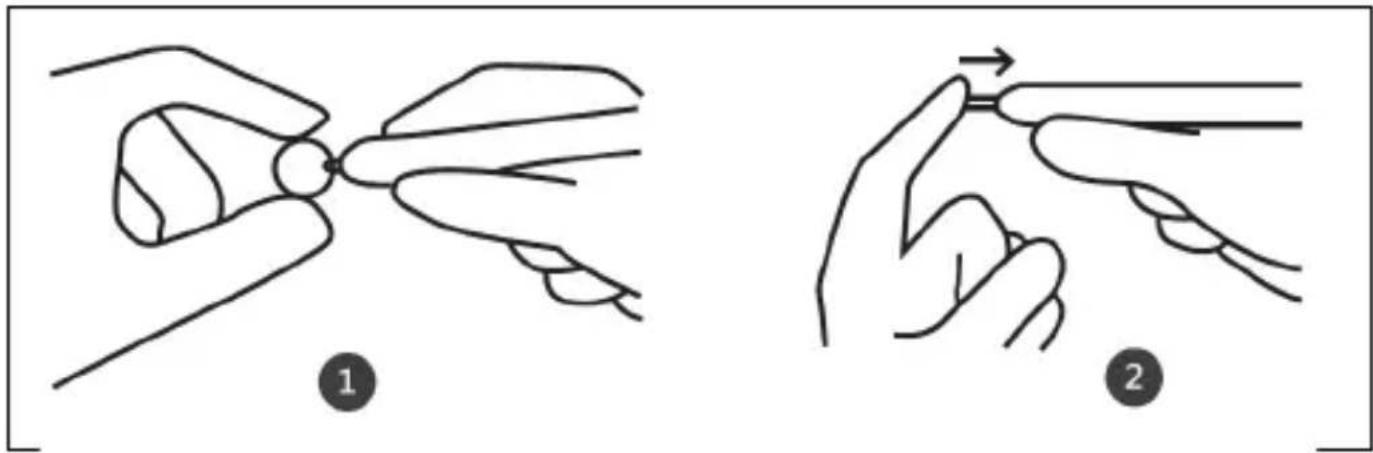

Výměna hrotů

1) Uchopte kroužkem hrot a vytáhněte jej z pera

2) Vložte a zatlačte do pera nový hrot

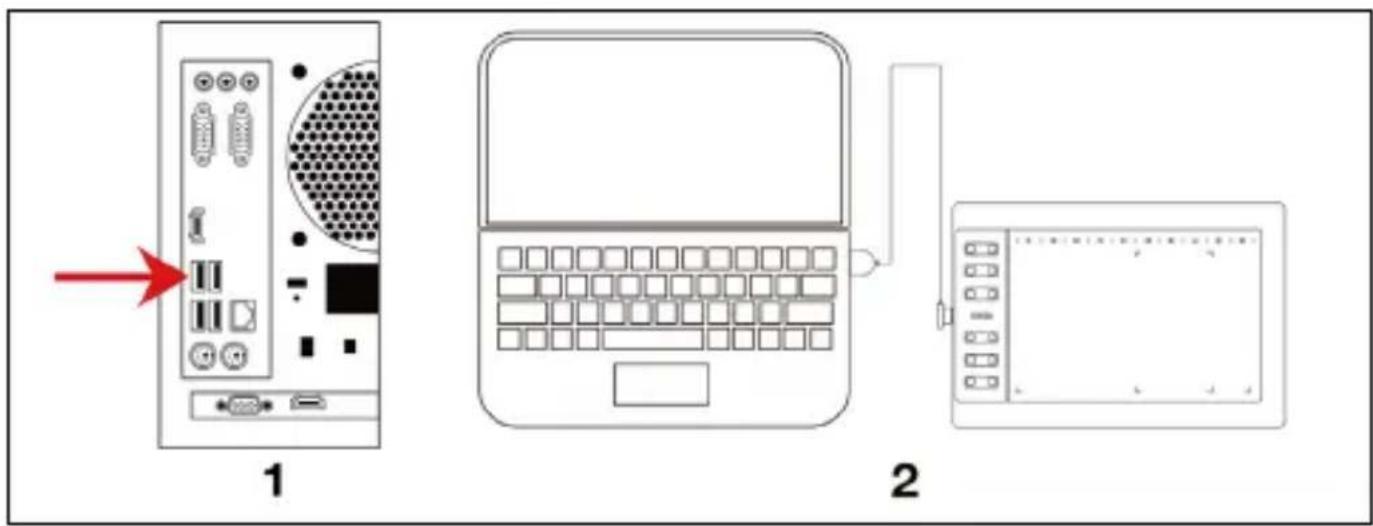

Připojení

Připojte grafický tablet do PC USB 2.0/3.0 portu. K připojení nepoužívejte přední USB porty vašeho PC.

1) USB připojení k PC

2) USB připojení k notebooku

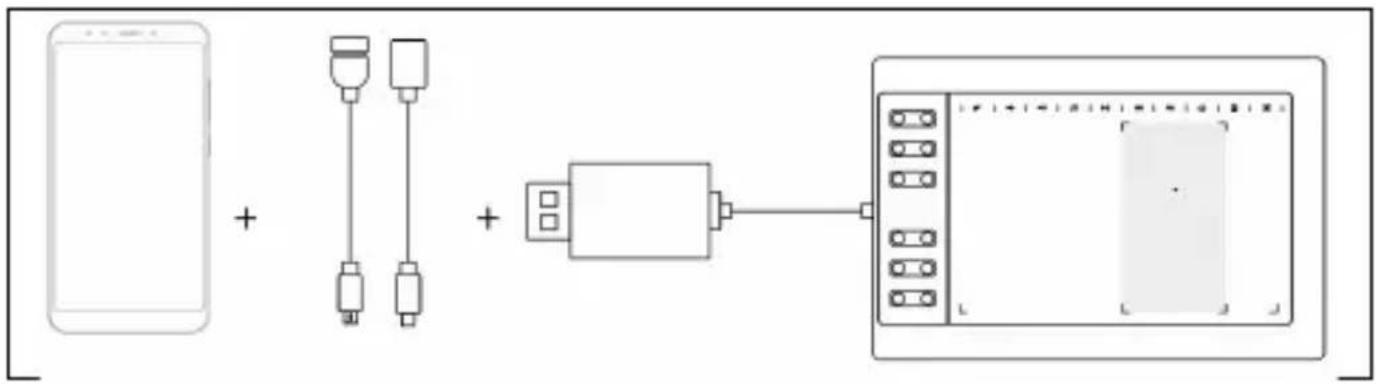

Připojení k telefonu Android

Telefon Android/OTG adaptér/kabel USB/grafický tablet

Důležité: Prosím, před připojením vypněte funkci otáčení obrazovky na vašem telefonu.

Důležité: Prosím, ujistěte se, že váš telefon podporuje funkci OTG a tato funkce je zapnutá.

Postup:

1) Připojte OTG adaptér k telefonu Android
2) Propojte kabel USB s adaptérem OTG
3) Propojte kabel USB s grafickým tabletem EVOLVEO Grafico

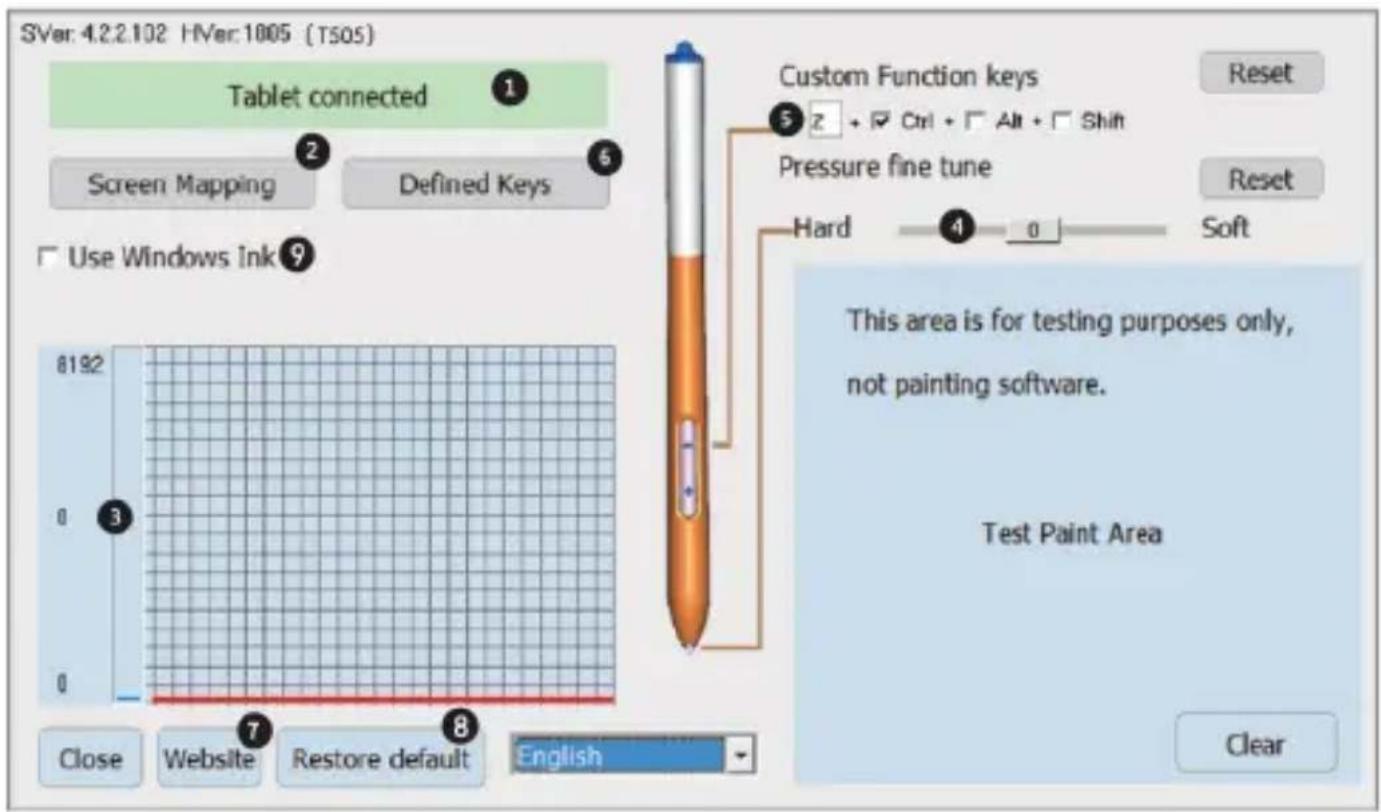

Nastavení bezdrátového pera (pouze pro Windows)

1) Stav spojení PC a grafického tabletu
2) Mapování obrazovky: Možnost nastavení oblasti mapování obrazovky a pracovní plochy grafického tabletu.
3) Tlak bezdrátového pera: Úroveň od 0 do 8192. Křivka znázorňuje úroveň vynaloženého tlaku, který je vyvíjen na grafický tablet pomocí bezdrátového pera.
4) Jemné doladění tlaku: Slouží k mírnému upravení tlaku. Výchozí: 0. Změnu je možné zpozorovat vlevo od tlakové křivky.
5) Nastavené kláves bezdrátového pera: Nastavitelná funkce klávesy „-„. Výchozí: Ctrl+z. Funkce klávesy „+“ je nastavena jako pravé tlačítko myši.
6) Nastavitelné klávesy
7) V případě problémů kontaktujte technickou podporu.
8) Obnova ovladačů do továrního nastavení
9) Výchozí: nezvoleno

Specifikace

Název výrobku	EVOLVEO Grafico T12
Produktové číslo	TAB GFK T12
Rozměry	360 x 240 x 11 mm
Pracovní napětí	5V
Spotřeba max.	60mA
Úroveň tlaku	8192
Odezva	233 PPS
Rozlišení obrazovky	5080 LPI
Aktivní výška	15 mm
Fyzické klávesy	Možno prěnastavit v rozhraní Windows a MAC OS. Pro Android je tato funkce nedefinována.
Aktivní pracovní plocha	250 x 150 mm

Instalace ovladačů

Instalace pro Windows

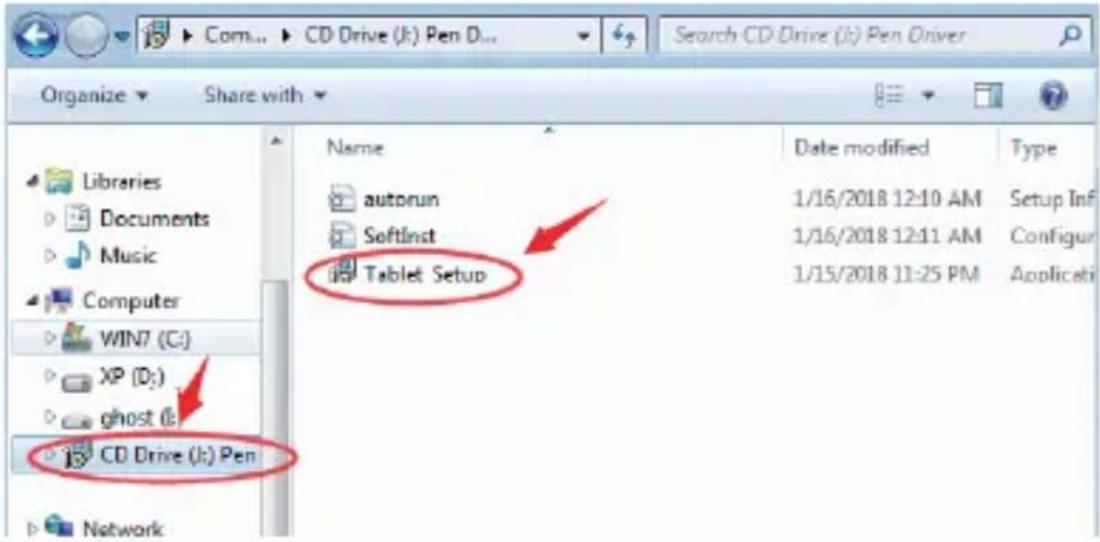

1) Po připojení grafického tabletu k vašemu PC chvíli vyčkejte. Poté otevřete „Tento počítač“ a následně CD-ROM (J). Spustte soubor Grafico Drivers.exe“ pro instalaci ovladačů

Com... CD Drive (h) Pen D... Search CD Drive (h) Pen Driver Organize Share with Libraries Documents Music Computer WIN7 (C:) XP (D:) ghost (b:) CD Drive (h) Pen Network Name Date modified Type autorun 1/16/2018 12:10 AM Setup Inf SoftInst 1/16/2018 12:11 AM Configur Tablet Setup 1/15/2018 11:25 PM Applicati

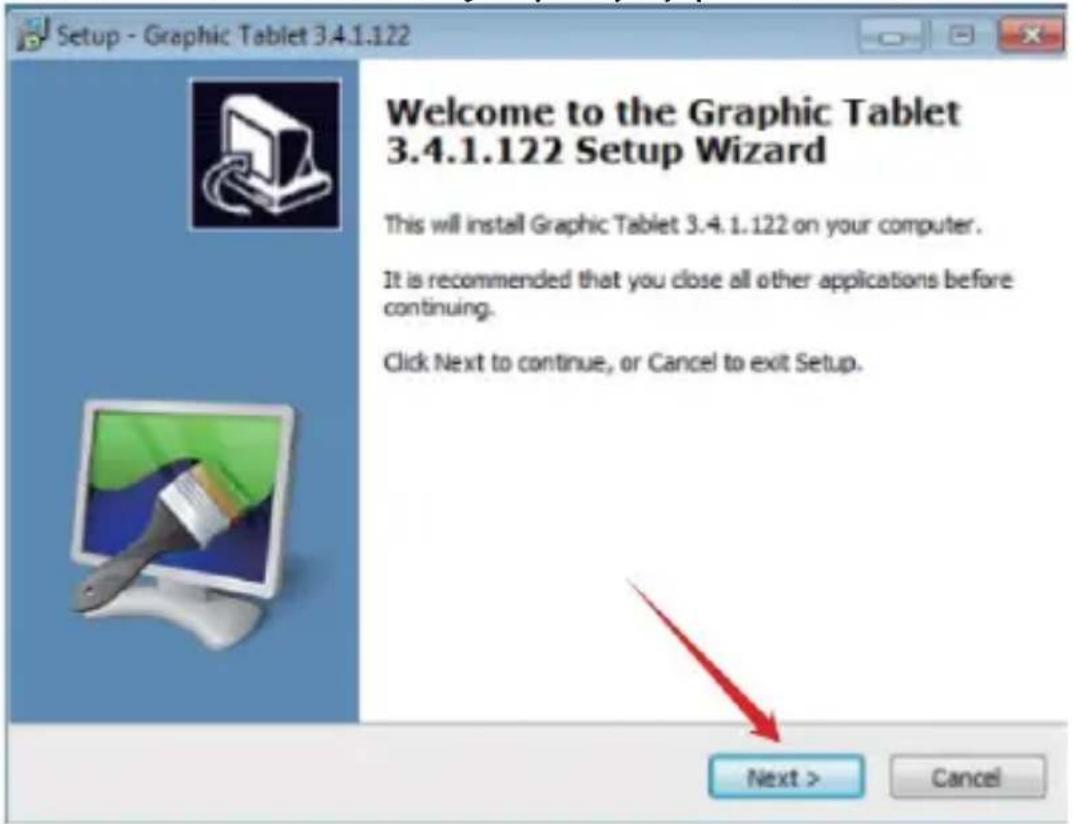

2) Krok za krokem následujte pokyny při instalaci.

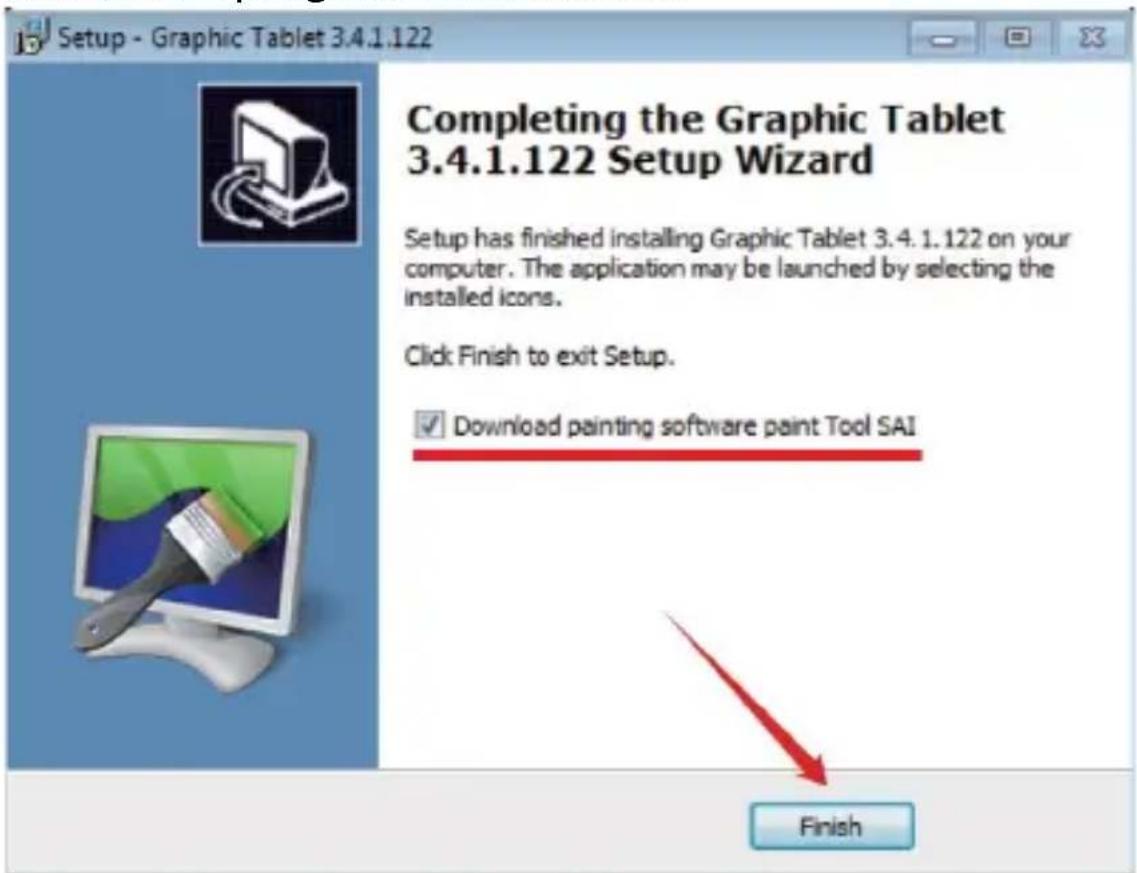

3) V posledním okně instalace ovladačů budete vyzváni, zda chcete stáhnout grafický program „Paint Tool SAI“. Zvolte, zda chcete program nainstalovat.

4) Zvolte cestu pro uložení stahování.
5) Po dokončení stahování spustte soubor „sai.exe“ a následujte jednotlivé kroky instalace programu.

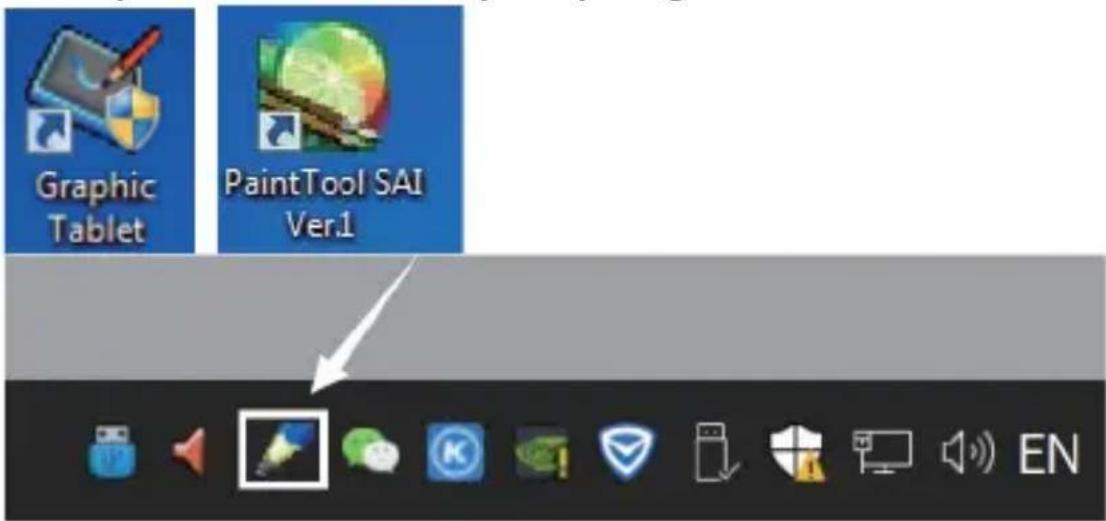

6) Instalace je kompletní poté, co se na ploše zobrazí ikony nainstalovaných programů.

Graphic Tablet PaintTool SAI Ver.1

Poznámka:

• Nepoužívejte USB HUB nebo USB prodlužovací kabel pro propojení s vašim PC.
• Pokud pero nepoužíváte, nedovolte, aby se hrot pera čehokoli dotýkal a zabraňte pádu pera z výšky.
• Zabraňte neuspořádanému pohybu kurzoru myši, nebo pohybu bez akce. Nepoužívejte dva, nebo více grafických tabletů současně.
• V systému Windows 7 prosím vypněte funkci rychlého gesta (flicks function).

Instalace pro MAC OS

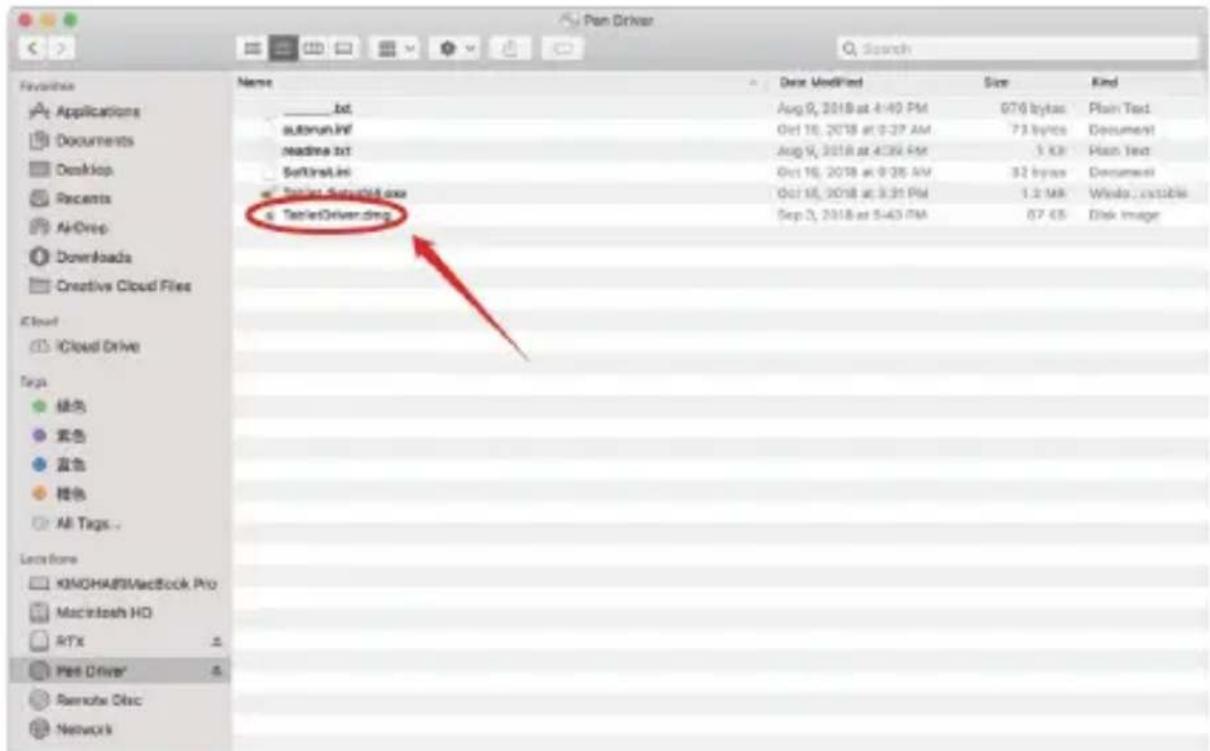

1) Po připojení tabletu k vašemu Mac zařízení vyhledejte složku „Pen Driver“ a otevřete ji.

2) Otevřete TabletDriver.DMG

Pan Driver Search Favorites Applications Documents Desktop Recents AI-Drop Downloads Creative Cloud Files iCloud iCloud Drive Tags 绿色 紫色 蓝色 橙色 All Tags... Locations KIMOHAB@MacBook Pro Macintosh HD RTX Past Driver* Remote Disc Network Name Date Modified Size Kind txt Aug 0, 2018 at 4:40 PM 076 bytes Plain Text autRun.txt Oct 18, 2018 at 9:27 AM 73 bytes Document readine.txt Aug 9, 2018 at 4:36 PM 5 KB Plain Text SoftText.txt Oct 18, 2018 at 9:28 AM 32 bytes Document a TabletsDriver.dwg Oct 18, 2018 at 9:31 PM 1.2 MB Winds...printable a TablesDriver.dwg Sep 3, 2018 at 5:43 PM 87 KB Disk Image

MyTablet.pkg
3) Otevřete MyTablet.pkg

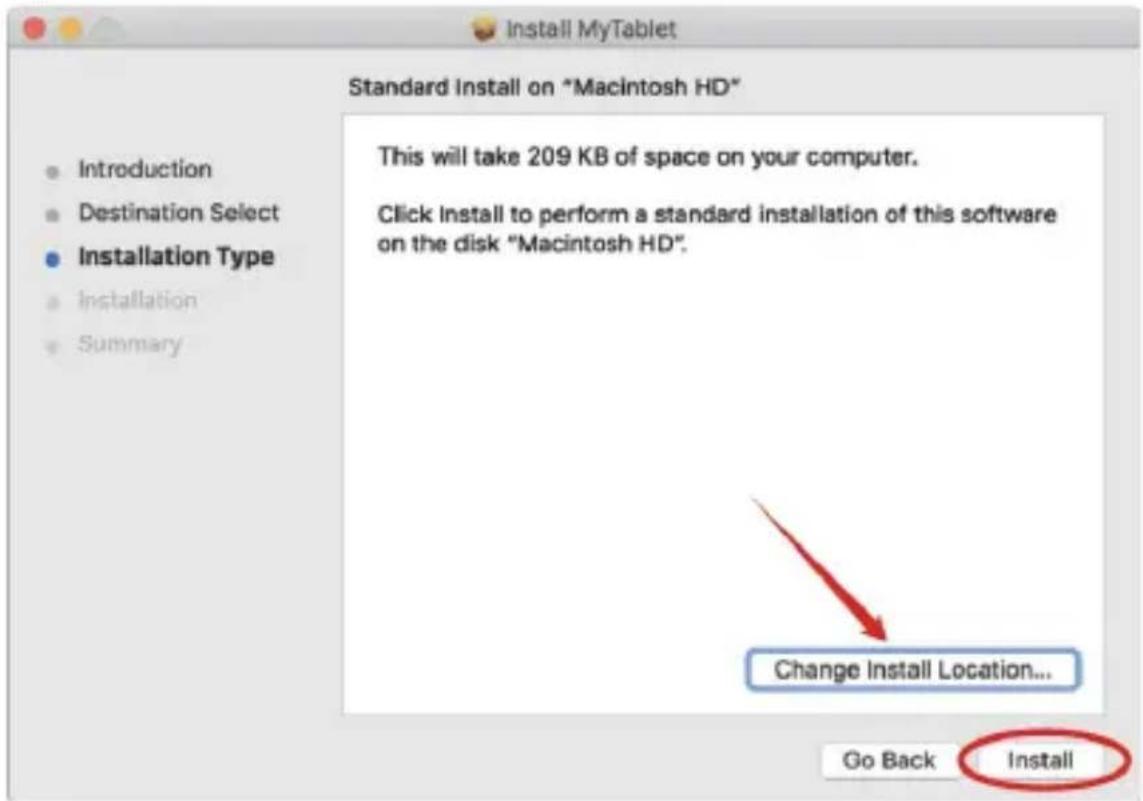

4) Zvolte cestu pro instalaci a následně „Instal“ pro spuštění instalace.

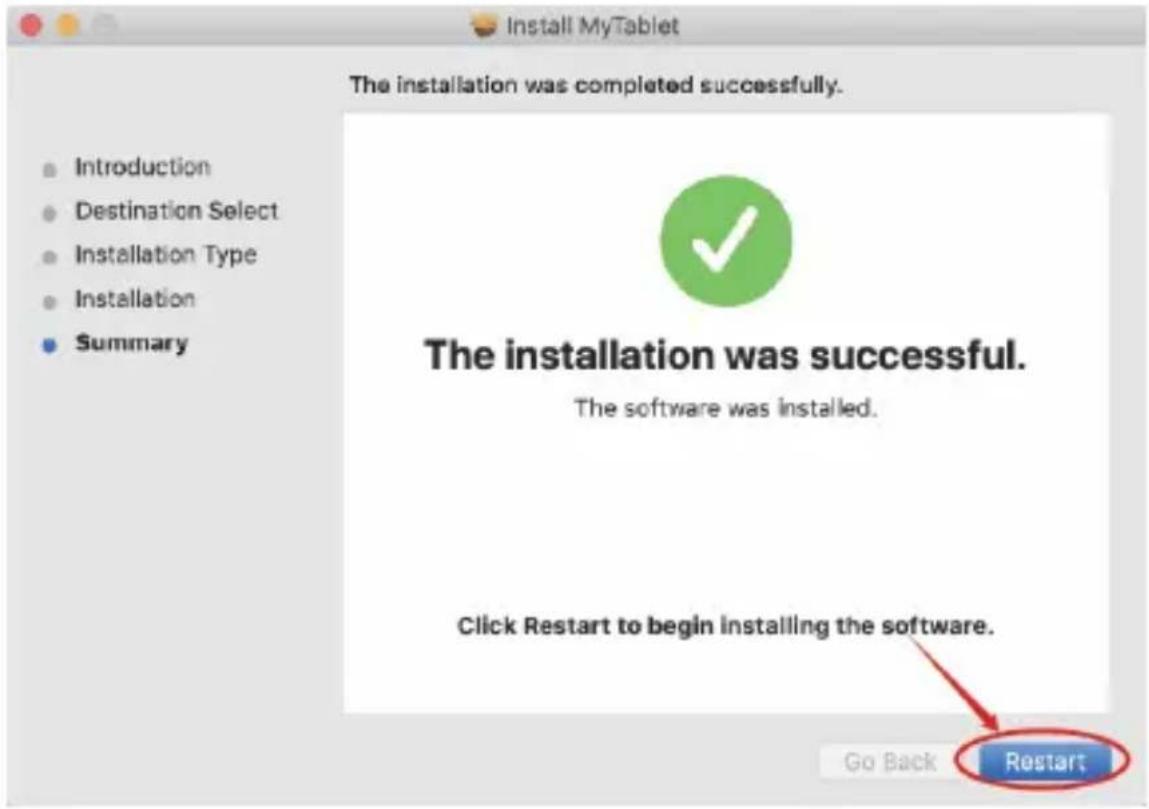

6) Po úspěšné instalaci budete vyzváni k restartování vašeho zařízení.

Poznámka: Po instalaci ovladače proved'te následující nastavení

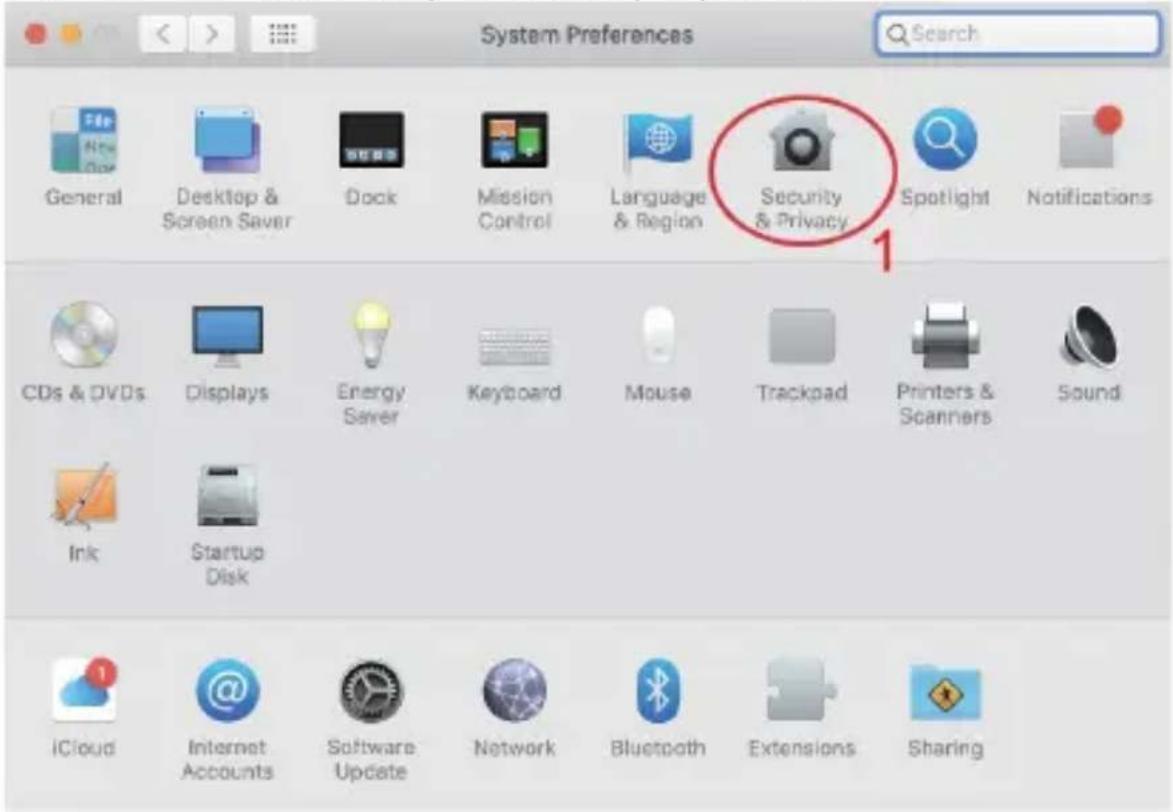

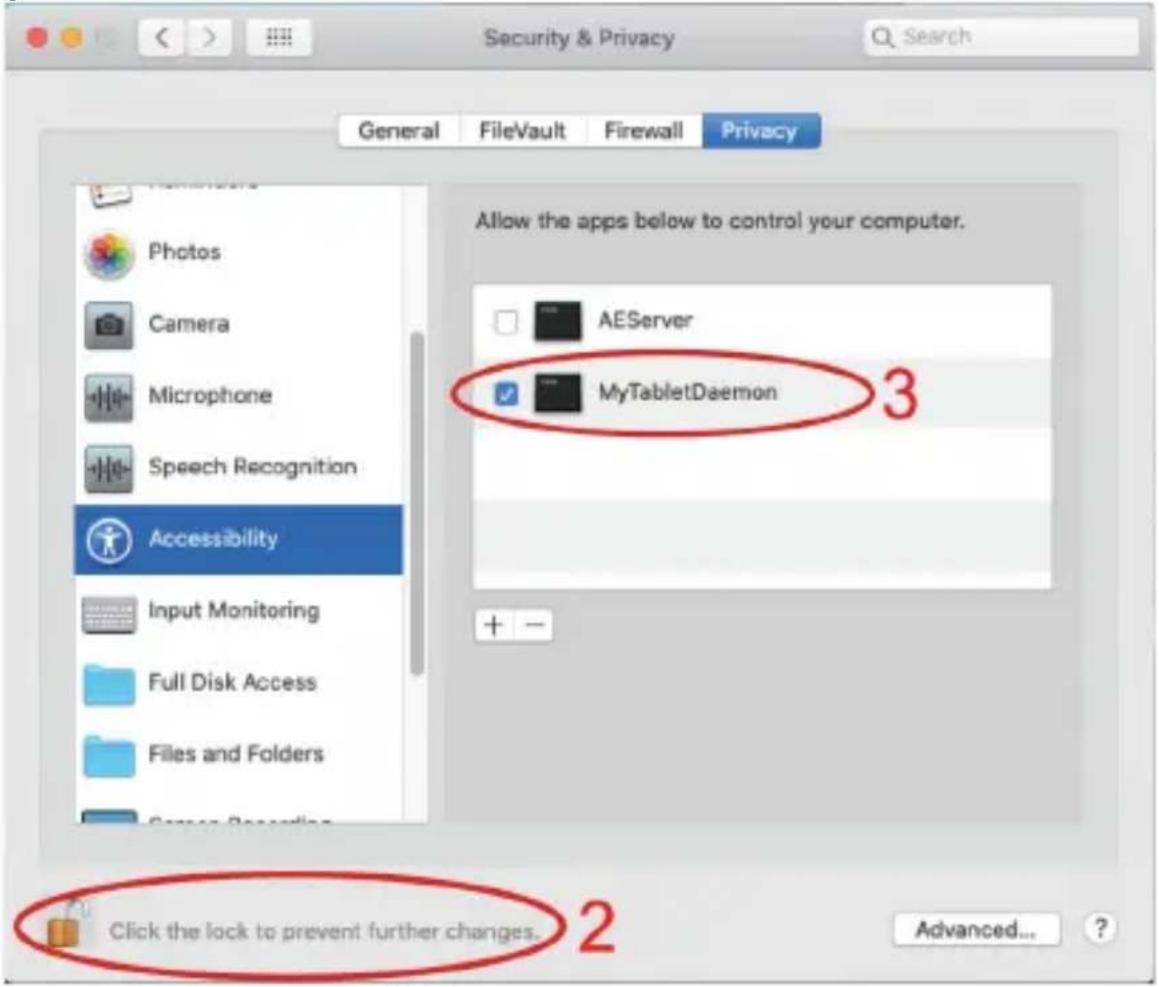

7) Otevřete nastavení vašeho MAC OS. Vyhledejte „Zabezpečení a soukromí“ (Security & Privacy Option).

System Preferences Search General Desktop & Screen Saver Dock Mission Control Language & Region Security & Privacy Spotlight Notifications CDs & DVDs Displays Energy Saver Keyboard Mouse Trackpad Printers & Scanners Sound Ink Startup Disk iCloud Internet Accounts Software Update Network Bluetooth Extensions Sharing

8) Vyberte možnost odemčení.

Ovladače pro MAC OS byly úspěšně nainstalovány. Prosím, restartujte systém.

Důležité: Aplikace je neustále aktualizována a vyvíjena, jednotlivé kroky se mohou po aktualizací lišit. V případě jakýchkoliv potíží při postupu se doporučujeme obrátit na servisní středisko.

Technická podpora

Kontaktujte technickou podporu EVOLVEO:

www.evolveo.cz/helpdesk/

Záruka se NEVZTAHUJE při:

• použití přístroje k jiným účelům
• instalaci jiného frimware než toho, který byl v EVOLVEO Grafico T12 nainstalovaný, nebo toho, který je možné stáhnout manuálně nebo automaticky z aplikace
• elektromechanickém nebo mechanickém poškození způsobeném nevhodným používáním
• škodě způsobené přírodními živly jako je oheň, voda, statická elektřína, přepětí, atd.
• škodě způsobené neoprávněnou opravou

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře, nebo na obalu znamená, že v EU všechny elektrické a elektronické přístroje, baterie a akumulátory musí být uloženy do tříděného odpadu po ukončení jejich životností. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

PROHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že EVOLVEO Grafico T12 je v souladu s požadavky notem a nařízení příslušným k tomuto typu přístroje.

Kompletní text Prohlášení o shodě je k nalezení na

http://ftp.evolveo.com/CE/

Planá 2, 370 01, Česká republika

Výrobce

Naxya Limited

Všechna práva vyhrazena.

Design a specifikace mohou být změněny bez předchozího upozornění.

Obsah

Důležité informace....4

Obsah balení ....4

Přehled....5

Funkce multimediálních kláves....6

Bezdrátové pero....6

Výměna hrotů ....7

Připojení....7

Připojení k telefonu Android......8

Nastavení bezdrátového pera....9

Specifikace ....10

Instalace ovladačů......10

Technická podpora....17

Dôležité: Pred pripojením vypnite funkciu otáčania obrazovky v telefóne.

Dôležité: Skontrolujte, či váš telefón podporuje OTG a či je táto funkcia povolená.

Postup:

1) Pripojenie adaptéra OTG k telefónu so systémom Android
2) Pripojte kábel USB k adaptéru OTG
3) Pripojte kábel USB ku grafickému tabletu EVOLVEO Grafico T12

Kontaktujte technickou podporu EVOLVEO:

www.evolveo.sk/helpdesk/

Záruka sa NEVZŤAHUJE na:

Planá 2, 370 01, Česká republika

Výrobca

Naxya Limited

Kontaktujte technickou podporu EVOLVEO:
